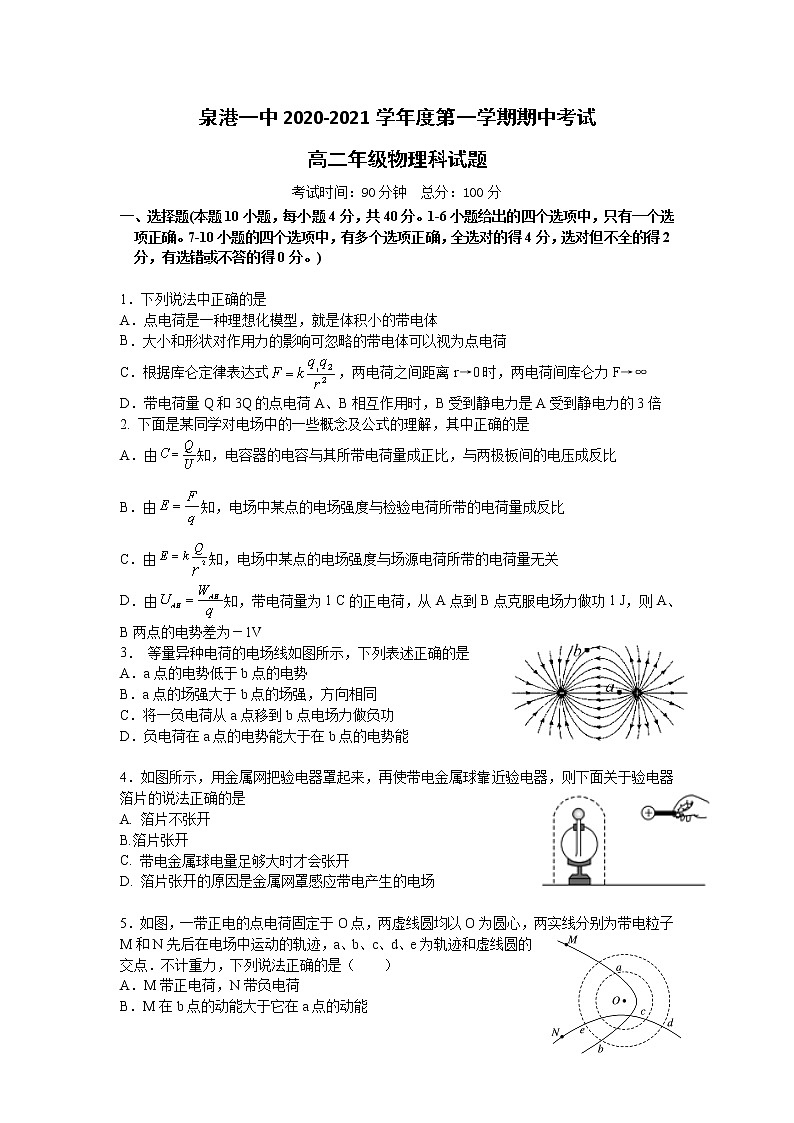

2021泉州泉港区一中高二上学期期中考试物理含答案

泉港一中2020-2021学年度第一学期期中考试

高二年级物理科试题

考试时间：90分钟  总分：100分

一、选择题(本题10小题，每小题4分，共40分。1-6小题给出的四个选项中，只有一个选项正确。7-10小题的四个选项中，有多个选项正确，全选对的得4分，选对但不全的得2分，有选错或不答的得0分。)

1．下列说法中正确的是

A．点电荷是一种理想化模型，就是体积小的带电体

B．大小和形状对作用力的影响可忽略的带电体可以视为点电荷

C．根据库仑定律表达式，两电荷之间距离r→0时，两电荷间库仑力F→∞

D．带电荷量Q和3Q的点电荷A、B相互作用时，B受到静电力是A受到静电力的3倍

2. 下面是某同学对电场中的一些概念及公式的理解，其中正确的是

A．由知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比

B．由知，电场中某点的电场强度与检验电荷所带的电荷量成反比

C．由知，电场中某点的电场强度与场源电荷所带的电荷量无关

D．由知，带电荷量为1 C的正电荷，从A点到B点克服电场力做功1 J，则A、B两点的电势差为－1V

3． 等量异种电荷的电场线如图所示，下列表述正确的是

A．a点的电势低于b点的电势

B．a点的场强大于b点的场强，方向相同

C．将一负电荷从a点移到b点电场力做负功

D．负电荷在a点的电势能大于在b点的电势能

4．如图所示，用金属网把验电器罩起来，再使带电金属球靠近验电器，则下面关于验电器箔片的说法正确的是
A. 箔片不张开

B.箔片张开
C. 带电金属球电量足够大时才会张开
D. 箔片张开的原因是金属网罩感应带电产生的电场

5．如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力，下列说法正确的是（　　）

A．M带正电荷，N带负电荷

B．M在b点的动能大于它在a点的动能

C．N在d点的电势能小于它在c点的电势能

D．N在e点的速度等于在d点的速度

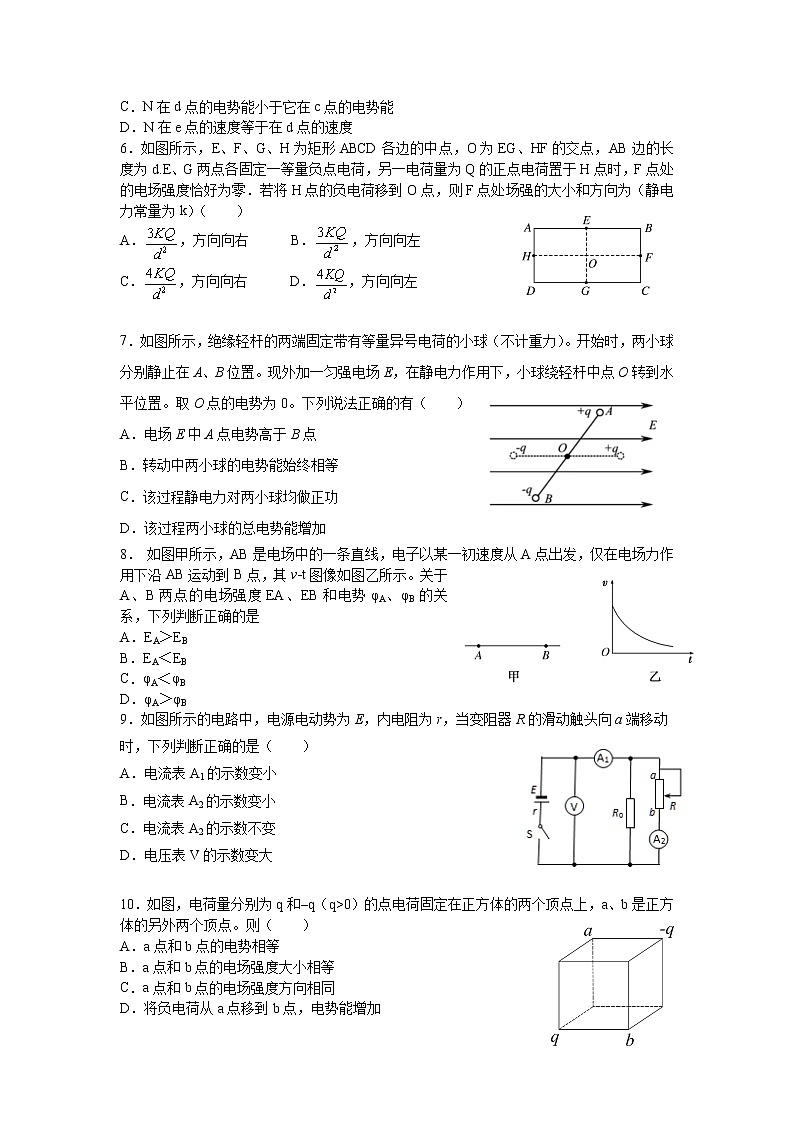

6．如图所示，E、F、G、H为矩形ABCD各边的中点，O为EG、HF的交点，AB边的长度为d.E、G两点各固定一等量负点电荷，另一电荷量为Q的正点电荷置于H点时，F点处的电场强度恰好为零．若将H点的负电荷移到O点，则F点处场强的大小和方向为（静电力常量为k）（　　）

A．，方向向右      B．，方向向左

C．，方向向右      D．，方向向左

7．如图所示，绝缘轻杆的两端固定带有等量异号电荷的小球（不计重力）。开始时，两小球分别静止在A、B位置。现外加一匀强电场E，在静电力作用下，小球绕轻杆中点O转到水平位置。取O点的电势为0。下列说法正确的有（　　）

A．电场E中A点电势高于B点

B．转动中两小球的电势能始终相等

C．该过程静电力对两小球均做正功

D．该过程两小球的总电势能增加

8． 如图甲所示，AB是电场中的一条直线，电子以某一初速度从A点出发，仅在电场力作用下沿AB运动到B点，其v-­t图像如图乙所示。关于A、B两点的电场强度EA、EB和电势φA、φB的关系，下列判断正确的是

A．EA＞EB　

B．EA＜EB

C．φA＜φB

D．φA＞φB

9．如图所示的电路中，电源电动势为E，内电阻为r，当变阻器R的滑动触头向a端移动时，下列判断正确的是（    ）

A．电流表A1的示数变小

B．电流表A2的示数变小

C．电流表A2的示数不变

D．电压表V的示数变大

10．如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。则（  　）

A．a点和b点的电势相等

B．a点和b点的电场强度大小相等

C．a点和b点的电场强度方向相同

D．将负电荷从a点移到b点，电势能增加

二、实验题：本题共16分，11题1+1+2+2+2=8分，12题没空2分共10分。

11．某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：

（1）螺旋测微器图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动     （选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．

（2）选择电阻丝的     （选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．

（3）题11-2甲图中Rx为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入题11-2乙图实物电路中的正确位置．

  （4）为测量R，利用题11-2甲图所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如题11-3图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：

请根据表中的数据，在方格纸上作出U2–I2图象．

（5）由此，可求得电阻丝的Rx=      Ω．根据电阻定律可得到电阻丝的电阻率．

12．某同学为了测定一只电阻的阻值，采用了如下方法：

（1）用多用电表粗测：多用电表电阻挡有4个倍率，分别为×1k、×100、×10、×1.该同学选择“×100”挡，用正确的操作步骤测量时，发现指针偏转角度太大（指针位置如图中虚线所示）。为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：

A．换用“×_________”挡；

B．两表笔短接，调节欧姆调零旋钮，使指针指在0 Ω处；

C．重新测量并读数，某时刻刻度盘上的指针位置如图中实线所示，测量结果是________Ω。

（2）该同学用伏安法继续测定这只电阻的阻值，除被测电阻外，还有如下实验仪器：

A．直流电源（电动势3 V，内阻不计）

B．电压表V1 （量程0~5 V，内阻约为5 kΩ）

C．电压表V2 （量程0~15 V，内阻约为25 kΩ）

D．电流表A1（量程0~25 mA，内阻约为1 Ω）

E．电流表A2（量程0~250 mA，内阻约为0.1 Ω）

F．滑动变阻器一只，阻值0~20 Ω

G．开关一只，导线若干

在上述仪器中，电压表应选择____________（选填“V1”或“V2”），电流表应选择_________（选填“A1”或“A2”）。请在虚线框内画出电路原理图（电表用题中所给的符号表示）。

三、解答题：本题共4小题，第13题9分，第14题9分，第15题9分，第16题15分，共42分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。

13. 将一个电量为1×10－6 C的负电荷从电场中的A点移到B点，克服电场力做功2×10－6 J 。从C点移到D点，电场力做功7×10－6 J 。若已知B点电势比C点高3V。求：

（1）C、D两点和A、D两点的电势差？

（2）把一个电荷量为3×10－6 C的正电荷从B点移动到C点，其电势能变化多少？

14. 如图所示，已知平行板电容器两极板间距离4 mm，充电后两极板电势差为120 V。A板带正电，若它的电容为3 μF，且P到A板距离为1 mm。（已知电子的带电量为-e）求：

(1)电容器的电荷量

(2)一个电子在P点具有的电势能是多少？

(3)若改为A板接地，一个电子在P点具有的电势能是多少？

15. 如图所示电路中，电阻R1=R2=R3=10Ω，电源内阻r=1Ω，电压表可视为理想电表．当开关S1和S2均闭合时，电压表的示数为10V．求：

（1）电源的电动势

（2）当开关S1闭合而S2断开时，电压表的示数

16．如图甲所示，真空中的电极K连续不断地发出电子（电子的初速度可忽略不计），经电压为U0的电场加速，加速电压U0随时间t变化的图像如图乙所示，每个电子通过加速电场的过程时间极短，可认为该过程加速电压不变.电子被加速后由小孔S穿出沿两个彼此靠近且正对的水平金属板A、B间中轴线，从左边缘射入A、B两板间的偏转电场，A、B两板长均为L=0.020m，两板之间距离d=0.050m，A板的电势比B板电势高U，A、B板右側边缘到竖直放置的荧光屏P（面积足够大）之间的距离b=0.10m，荧光屏的中心点O与A、B板的中心轴线在同一水平直线上，不计电子之间的相互作用力及其所受的重力。求：

（1）求电子进入偏转电场的初速度v0（已知电子质量为m、电量为e，加速电压为U0）

（2）假设电子能射出偏转电场，从偏转电场右端射出时，它在垂直于两板方向的偏转位移y为多少（用U0、U、L、d表示）；

（3）要使电子都打不到荧光屏上，A、B两板间所加电压U应满足什么条件；

（4）当A、B板间所加电压U=50V时，电子打在荧光屏上距离中心点O多远的范围内。
