2021定远县育才学校高二下学期5月周测（5.10）物理试题含答案

这是一份2021定远县育才学校高二下学期5月周测（5.10）物理试题含答案

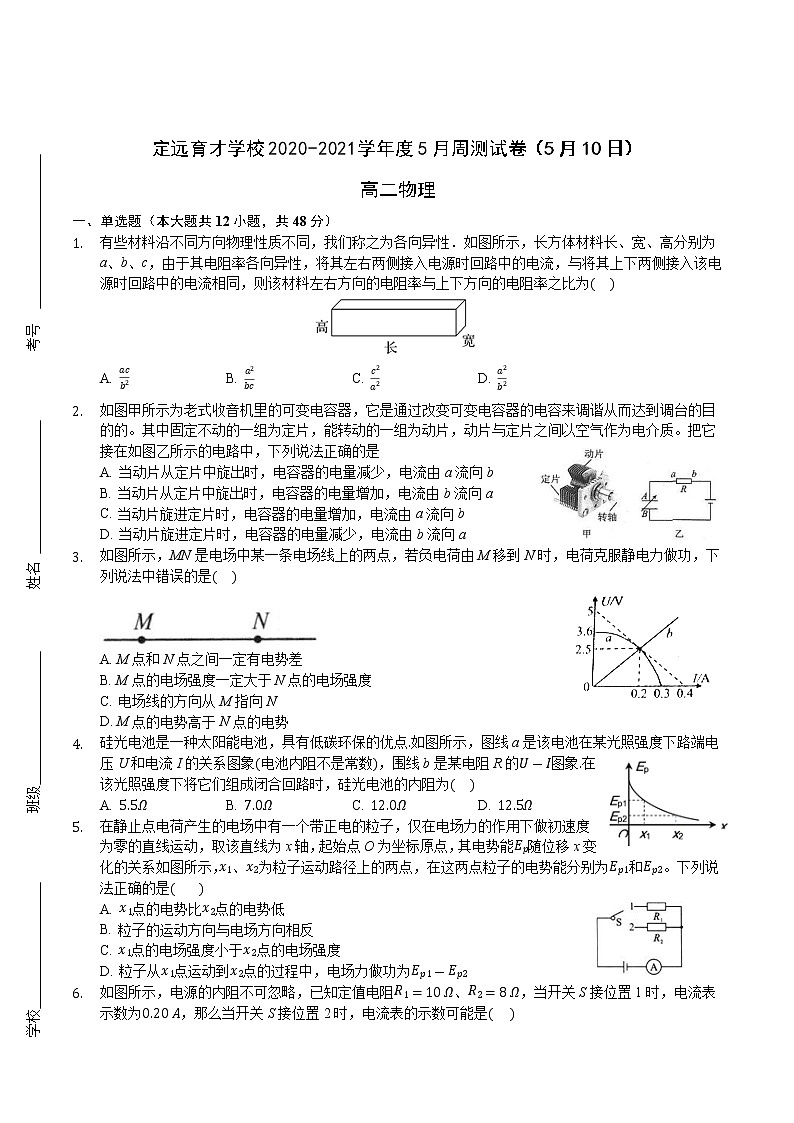

学校 班级 姓名 考号 定远育才学校2020-2021学年度5月周测试卷（5月10日）高二物理一、单选题（本大题共12小题，共48分）有些材料沿不同方向物理性质不同，我们称之为各向异性．如图所示，长方体材料长、宽、高分别为a、b、c，由于其电阻率各向异性，将其左右两侧接入电源时回路中的电流，与将其上下两侧接入该电源时回路中的电流相同，则该材料左右方向的电阻率与上下方向的电阻率之比为(    )A. acb2 B. a2bc C. c2a2 D. a2b2如图甲所示为老式收音机里的可变电容器，它是通过改变可变电容器的电容来调谐从而达到调台的目的的。其中固定不动的一组为定片，能转动的一组为动片，动片与定片之间以空气作为电介质。把它接在如图乙所示的电路中，下列说法正确的是A. 当动片从定片中旋出时，电容器的电量减少，电流由a流向bB. 当动片从定片中旋出时，电容器的电量增加，电流由b流向aC. 当动片旋进定片时，电容器的电量增加，电流由a流向bD. 当动片旋进定片时，电容器的电量减少，电流由b流向a如图所示，MN是电场中某一条电场线上的两点，若负电荷由M移到N时，电荷克服静电力做功，下列说法中错误的是(    ) A. M点和N点之间一定有电势差B. M点的电场强度一定大于N点的电场强度C. 电场线的方向从M指向ND. M点的电势高于N点的电势硅光电池是一种太阳能电池，具有低碳环保的优点.如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图象(电池内阻不是常数)，围线b是某电阻R的U-I图象.在该光照强度下将它们组成闭合回路时，硅光电池的内阻为(    )A. 5.5Ω B. 7.0Ω C. 12.0Ω D. 12.5Ω在静止点电荷产生的电场中有一个带正电的粒子，仅在电场力的作用下做初速度为零的直线运动，取该直线为x轴，起始点O为坐标原点，其电势能Ep随位移x变化的关系如图所示，x1、x2为粒子运动路径上的两点，在这两点粒子的电势能分别为Ep1和Ep2。下列说法正确的是(      )A. x1点的电势比x2点的电势低B. 粒子的运动方向与电场方向相反C. x1点的电场强度小于x2点的电场强度D. 粒子从x1点运动到x2点的过程中，电场力做功为Ep1-Ep2如图所示，电源的内阻不可忽略，已知定值电阻R1=10 Ω、R2=8 Ω，当开关S接位置1时，电流表示数为0.20 A，那么当开关S接位置2时，电流表的示数可能是(    )A. 0.28 A B. 0.25 A C. 0.22 A D. 0.19 A如图所示，两块较大的金属板A、B平行水平放置并与一电源相连，S闭合后，两板间有一质量为m、带电量为q的油滴恰好在P点处于静止状态。则下列说法正确的是(    )A. 在S仍闭合的情况下，若将A板向下平移一小段位移，则油滴向下加速运动，G中有b→a的电流B. 在S仍闭合的情况下，若将A板向右平移一小段位移，则油滴仍然静止，G中有b→a的电流C. 若将S断开，且将A板向左平移一小段位移，P点电势升高D. 若将S断开，再将A板向下平移一小段位移，P点电势变大在如图所示的电路中，闭合开关S，当滑动变阻器滑片P移动时，电流表的示数均会发生变化。下列选项正确的是(    )A. A1的示数总是大于A2的示数B. A1的示数总是小于A2的示数C. A1、A2的示数同时增大，同时减小D. A2的示数减小时，A1的示数增大某实物投影机有10个相同的照明灯L1～L10(24 V 220 W)和10个相同的指示灯X1～X10(220 V 2 W)，将其连接在220 V交流电源上，电路如图所示．若工作一段时间后L2灯丝烧断，则(    )A. X1的功率减小，L1的功率增大B. X1的功率增大，L1的功率增大C. X2的功率增大，其他指示灯的功率减小D. X2的功率减小，其他指示灯的功率增大如图所示，电容器与电阻R2并联后，经电阻R1与电源和开关相连，电源电动势E=24V，内电阻r =1Ω，电阻R1=15Ω，R2=8Ω，电容器的电容C =2×10-9F。闭合开关S，待电路稳定后，下列说法正确的是(    )A. 电源两端的电压为1V B. 电容器两端的电压为24VC. 通过电阻R1的电流为1.5A D. 电容器所带电荷量为1.6×10-8C如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内电阻，以下说法中不正确的是(       )A. 当R2=R1+r时，R2上获得最大功率B. 当R1=R2+r时，R1上获得最大功率C. 当R2=0时，R1上获得功率一定最大D. 当R2=0时，电源的输出功率可能最大如图所示的电路，开关S闭合后，滑动变阻器R2的滑片由a向b滑动过程中，电压表和电流表示数变化量的绝对值分别为ΔU、ΔI。下列说法正确的是(    )A. R3消耗的功率变小B. 电源的输出功率一定变小C. ΔU与ΔI的比值增大D. ΔU与ΔI的比值不变二、实验题（本大题共2小题，共16分）表头的满偏电压和满偏电流一般都比较小，测量较大的电压或电流时要把它改装成较大量程的电压表或电流表。现有一个量程IA=2mA，内阻为150Ω的表头G，(1)若要把此表头改装成量程为3V的电压表，应串联一个阻值为______Ω的电阻；(2)若要把此表头改装成量程为10mA的电流表，应并联个阻值为______Ω的电阻；(3)若将此表头改装成有两个量程的电流表，如图所示，则使用A、B两个端点时，量程______(选填“较大”或“较小”)；(4)某同学完成了电流表的改装后，将改装后的电流表和标准电流表串联，然后接入电路进行测量，发现改装表的示数总比标准表的示数小，为了校准改装表，应______(选填“增大”或“减小”)改装表的并联电阻。有一额定电压为2.8 V、额定功率0.56 W的小灯泡，现要用伏安法描绘这个小灯泡的伏安特性曲线。有下列器材可供选用A.电压表(量程0～3 V内阻约6 kΩ) B.电压表(量程0～6 V，内阻约20 kΩ)C.电流表(量程0-0.6 A，内阻约0.5 Ω) D.电流表(量程0～200 mA，内阻约20 Ω)E.滑动变阻器(最大电阻10 Ω，允许最大电流2 A)F.滑动变阻器(最大电阻200 Ω，允许最大电流150 mA)G.三节干电池(电动势约为4.5 V) H.电键、导线若干(1)为提高实验的精确程度，电压表应选用________；电流表应选用________；滑动变阻器应选用________。(以上均填器材前的序号)(2)通过实验描绘出小灯泡的伏安特性曲线如图，则以下四个电路图中哪一种实验误差最小(    )。所以小灯泡电阻测量值________真实值(填“大于”、“小于”、“等于”)。(3)根据小灯泡的伏安特性曲线，当小灯泡电压是3 V时，小灯泡电阻是________Ω.(保留两位小数)(4)由伏安特性曲线可知，小灯泡电阻随电压增大而________。三、计算题（本大题共3小题，共36分）（12分）如图所示，线段A为某电源的U-I图线，线段B为某电阻R的U-I图线，由上述电源和电阻组成闭合电路时，求：(1)电源电动势和内阻各是多大(2)电源的输出功率多大？(3)若要获得电源的最大输出功率，要并联一个多大的电阻？电源的最大输出功率多大？（12分）如图所示的电路中，两平行金属板A，B水平放置，接入如图所示电路中，两板间的距离d=50cm，电源电动势E=15V，内电阻r，电阻R1=4Ω，R2=10Ω，闭合开关S，待电路稳定后，将一带电的小球放入板间恰能保持静止，若小球质量为m=2×10-2kg，电量q=1×10-2C，问：(1)小球带正电还是负电，电容器的电压为多大？(2)电源的内阻为多大？(3)电源的效率是多大？(取g=10m/s2)（12分）示波器的示意图如图所示，金属丝发射出来的电子(带电量为e)被加速后从金属板的小孔穿出，进入偏转电场．电子在穿出偏转电场后沿直线前进，最后打在荧光屏上．设加速电压U1=1 640 V，偏转极板长l=4 cm，偏转极板间距d=1 cm，当电子加速后从两偏转极板的正中央沿与板平行的方向进入偏转电场．(1)偏转电压U2为多大时，电子束打在荧光屏上偏转距离最大？(2)如果偏转极板右端到荧光屏的距离L=20 cm，则电子到达荧光屏时最大偏转距离y为多少？答案解析1.C【解析】由题可知，其左右两侧接入电源时回路中的电流，与将其上下两侧接入该电源时回路中的电流相同，则其左右两侧接入电源时回路中的电阻值等于将其上下两侧接入该电源时回路中的电阻值，由电阻定律可得：ρ1⋅ a b⋅c =ρ2 c a⋅b，所以： ρ1 ρ2 = c2 a2故C正确，ABD错误。故选C。2.A【解析】AB.当动片从定片中旋出时，正对面积变小，根据平行板电容器的决定式C= ɛS4πkd 可知，此时电容减小，因电容器的两极电压U不变，依据Q=CU可知，电容器的电量Q减小，即电容器处于放电状态，那么电流由a流向b，故B错误，A正确；CD.当动片从定片中旋进时，正对面积变大，根据平行板电容器的决定式C= ɛS4πkd 可知，此时电容增大，因电容器的两极电压U不变，依据Q=CU可知，电容器的电量Q增大，即电容器处于充电状态，那么电流由b流向a，故CD错误；故选A。3.B4.A【解析】由欧姆定律得U=E-Ir，当I=0时，E=U，由a与纵轴的交点读出电源的电动势为：E=3.6V；根据两图线交点处的状态可知，电阻的电压为U=2.5V，电流为I=0.2A，则硅光电池的内阻为：r=E-UI=3.6-2.50.2Ω=5.5Ω，A正确，BCD错误。故选A。5.D【解析】A.正电荷在x1点的电势能大于在x2点的电势能，则x1点的电势比x2点的电势高，故A错误；B.正电荷在电场力作用下从高电势点移到低电势点，可知粒子的运动方向与电场方向相同，故B错误；C.粒子仅受电场力作用，电场力做功等于电势能的减小量，故：F⋅△x=△Ep，得F=ΔEpΔx，即Ep-x图象上某点切线的斜率大小表示电场力的大小，也反应场强的大小，则x1点的电场强度大于x2点的电场强度，故C错误；D.粒子从x1点运动到x2点的过程中，电势能变化为Ep1-Ep2，可知电场力做功为Ep1-Ep2，故D正确。故选D。6.C【解析】当电键S接位置1时，电流表的示数为0.20A，则根据欧姆定律得知：路端电压U1=I1R1=10×0.2V=2V;A.当电键S接位置2时，若电流表的示数为I2=0.28A，根据欧姆定律得到，路端电压U2=I2R1=0.28×8V=2.24V，但是由于R2
