2022-2023学年山东省烟台招远市第二中学高二上学期10月月考物理试题（Word版）

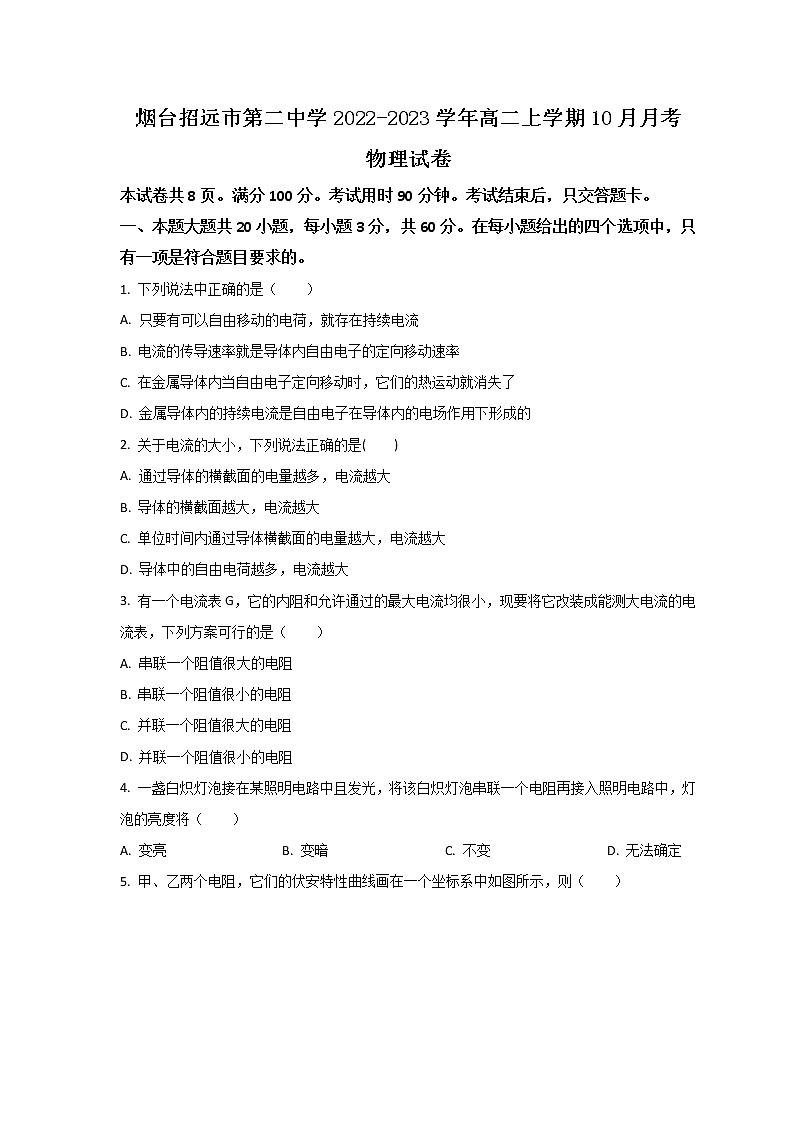

烟台招远市第二中学2022-2023学年高二上学期10月月考

物理试卷

本试卷共8页。满分100分。考试用时90分钟。考试结束后，只交答题卡。

一、本题大题共20小题，每小题3分，共60分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 下列说法中正确的是（　　）

A. 只要有可以自由移动的电荷，就存在持续电流

B. 电流的传导速率就是导体内自由电子的定向移动速率

C. 在金属导体内当自由电子定向移动时，它们的热运动就消失了

D. 金属导体内的持续电流是自由电子在导体内的电场作用下形成的

2. 关于电流的大小，下列说法正确的是(　　)

A. 通过导体的横截面的电量越多，电流越大

B. 导体的横截面越大，电流越大

C. 单位时间内通过导体横截面的电量越大，电流越大

D. 导体中的自由电荷越多，电流越大

3. 有一个电流表G，它的内阻和允许通过的最大电流均很小，现要将它改装成能测大电流的电流表，下列方案可行的是（　　）

A. 串联一个阻值很大的电阻

B. 串联一个阻值很小的电阻

C. 并联一个阻值很大的电阻

D. 并联一个阻值很小的电阻

4. 一盏白炽灯泡接在某照明电路中且发光，将该白炽灯泡串联一个电阻再接入照明电路中，灯泡的亮度将（　　）

A. 变亮 B. 变暗 C. 不变 D. 无法确定

5. 甲、乙两个电阻，它们的伏安特性曲线画在一个坐标系中如图所示，则（　　）

A. 甲的电阻是乙的电阻的2倍

B. 甲的电阻是乙的电阻的3倍

C. 欲使通过两个电阻的电流相同，加在乙两端的电压是加在甲两端电压的3倍

D. 在两个电阻两端加上相同的电压，通过甲的电流是通过乙的两倍

6. 如图所示，将左边的铜导线和右边的铝导线连接起来，已知截面积．在铜导线上取一截面A，在铝导线上取一截面B，若在1 s 内垂直地通过它们的电子数相等，那么通过这两个截面的电流的大小关系是（   ）

A. IA＝IB B. IA＝2IB

C. IB＝2IA D. 不能确定

7. 2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。电导率σ就是电阻率ρ的倒数，即。下列说法正确的是（　　）

A. 材料的电导率越小，其导电性能越强

B. 材料的电导率与材料的形状有关

C. 电导率的单位是Ω－1·m－1

D. 电导率大小与温度无关

8. 一根粗细均匀的导线，当其两端电压为U时，通过的电流是I，若将此导线均匀拉长到原来的2倍时，电流仍为I，导线两端所加的电压变为    (    )

A. U／2 B. U C. 2U D. 4U

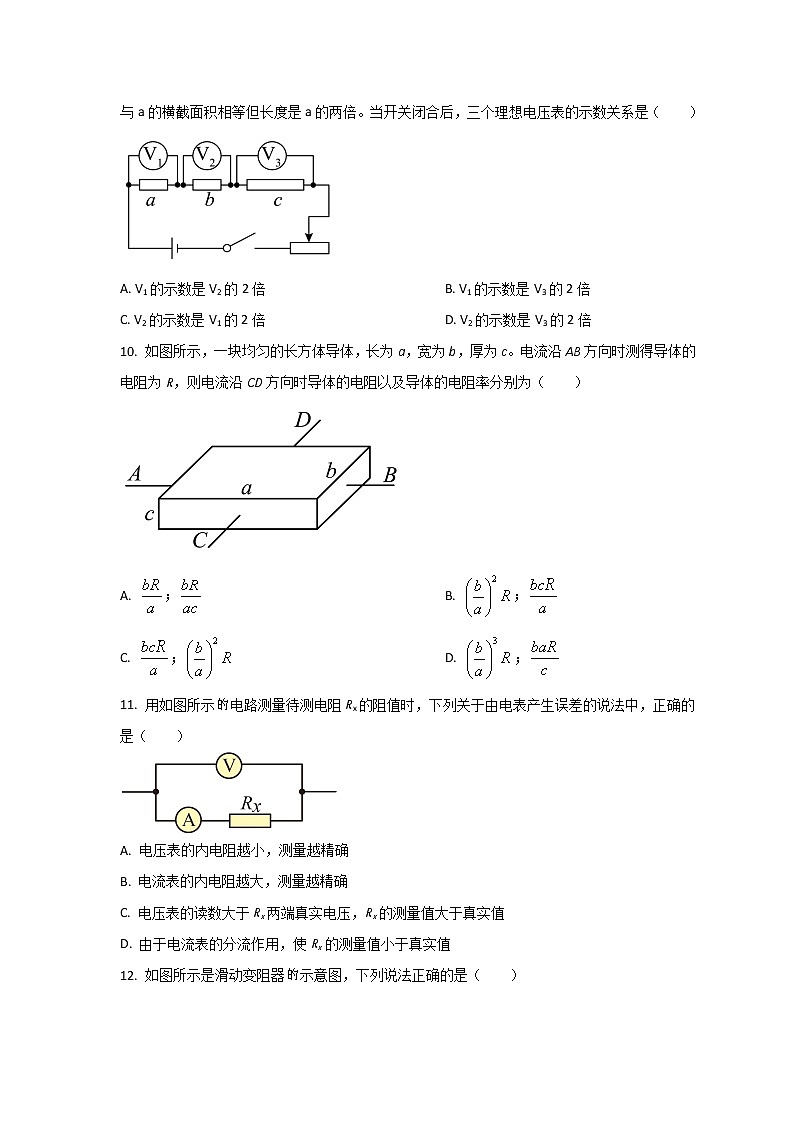

9. 如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等但横截面积是a的两倍；c与a的横截面积相等但长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是（　　）

A. V1的示数是V2的2倍 B. V1的示数是V3的2倍

C. V2的示数是V1的2倍 D. V2的示数是V3的2倍

10. 如图所示，一块均匀的长方体导体，长为a，宽为b，厚为c。电流沿AB方向时测得导体的电阻为R，则电流沿CD方向时导体的电阻以及导体的电阻率分别为（　　）

A. ； B. ；

C. ； D. ；

11. 用如图所示电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是（　　）

A. 电压表的内电阻越小，测量越精确

B. 电流表的内电阻越大，测量越精确

C. 电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值

D. 由于电流表的分流作用，使Rx的测量值小于真实值

12. 如图所示是滑动变阻器示意图，下列说法正确的是（　　）

A. 和串联接入电路中时，向右移动电流增大

B. 和串联接入电路中时，向右移动电流减小

C. 和串联接入电路中时，向右移动电流减小

D. 和串联接入电路中时，向右移动电流减小

13. 在“测定金属丝的电阻率”的实验中，以下操作中错误的是（　　）

A. 用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中

B. 用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值

C. 用伏安法测电阻时采用电流表外接法，多次测量后算出平均值

D. 实验中应保持金属丝的温度不变

14. 一电压表，内阻为3K，量程为0~3V，要把它改装成一个量程为0~15V的电压表，需要给它

A. 并联一个12K的电阻 B. 并联一个15K的电阻

C. 串联一个12K的电阻 D. 串联一个15K的电阻

15. 两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则 （      ）

A. 它们的示数相等，指针偏转角度也相等

B. 它们的示数之比为l:3，指针偏转角度相等

C. 它们的示数相等，指针偏转角度之比为1:3

D. 它们的示数之比、指针偏转角度之比均为1:3

16. 如图所示用电压表和电流表测电阻，为待测电阻，如果电压表的读数是3.50V，电流表的读数是10.0mA，电压表的电阻是1.50kΩ，电流表的电阻是10Ω，那么Rx是(   )

A. 457Ω B. 350Ω C. 360Ω D. 1200Ω

17. 一横截面积为S的铜导线，流经其中的电流为I，设单位体积的导线中有n个自由电子，电子的电荷量为q。此时电子的定向移动速度为v，在t时间内，通过铜导线横截面的自由电子数目可表示为（　　）

A. nvSt B. nvt C.  D.

18. 已知通过三个并联支路的电流之比是I1：I2：I3=1：2：3，则三个并联支路的电阻之比R1：R2：R3为（　　）

A. 1：2：3 B. 3：2：1 C. 2：3：6 D. 6：3：2

19. 两个定值电阻R1、R2串联后接在输出电压U=12V直流电源上，且电源电压保持不变。把一个内阻不是远大于R1、R2的电压表接在R1的两端（如图所示），电压表的示数为8V，如果把此电压表改接在R2两端，则电压表的示数将（　　）

A. 小于4V

B. 等于4V

C. 大于4V、小于8V

D. 等于或大于8V

20. 如图所示的电路中，若为输入端，为输出端，现把滑动变阻器的滑片置于变阻器的中央，则（　　）

A. 空载时输出电压

B. 当间接上负载时，输出电压

C. 间的负载越大，越接近

D. 间的负载越小，越接近

二、本大题共5小题，共40分。

21. 如图甲所示，若用多用电表测量某一电阻Rx阻值，多用电表选择开关处于“×10”欧姆挡，指针指在最上端的“20”和“40”刻度的正中间，则Rx的阻值______300Ω(选填“大于”、“等于”或“小于”)。图乙中游标卡尺的读数为______cm。

22. 某同学在进行“测定金属丝的电阻率”的实验：

(1)如图甲所示，该同学用螺旋测微器测量金属丝的直径D=______mm；

(2)该同学用如图乙所示电路图测量金属丝Rx的电阻，供选择的仪器如下：

①电流表A1（内阻为r）；

②电流表 A2；

③滑动变阻器R1（0~1000Ω）；

④滑动变阻器R2（0~20Ω）；

⑤蓄电池（2 V）；

⑥电键 S及导线若干。

(3)滑动变阻器应选择_____（选填“R1”或“R2”）；在图丙中按图乙用连线代替导线连接实物图；

（    ）

(4)闭合电键S ，移动滑动触头至某一位置，记录A1、A2 读数I1、I2，通过调节滑动变阻器，得到多组实验数据；以I2为纵坐标， I1为横坐标，作出相应图像，如图丁所示。根据I2—I1 图像的斜率 k及电流表A1内阻r，写出金属丝电阻的表达式Rx= _______；

(5)测得金属丝连入电路的长度为L，则金属丝电阻率 ρ=________（用k、D、L、r表示）。

23. 一台小型直流电动机，线圈两端加上直流电压后，提升重的物体以的速度沿竖直方向匀速上升，此时通过电动机线圈的电流为。求：

（1）电动机输入功率；

（2）电动机线圈的电阻。

24. 如图所示的电路中，小量程电流表内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，。

（1）当S1和S2均断开时，改装成的是什么表？量程多大？

（2）当S1和S2均闭合时，改装成的是什么表？量程多大？

25. 如图所示电路中，Ω，Ω，Ω，A、B间电压恒定．当开关S断开时，电压表示数为42V，求：

（1）这时电流表示数．

（2）当开关S闭合后，电压表示数和电流表示数．

DCDBC  ACDAB  CDACB  AADAC

21. 【答案】    ① 小于    ②. 5.990

22. 【答案】    ①. 2.500    ②. R2    ③.     ④.     ⑤.

23（1）电动机的输入功率

（2）电动机的输出功率

电动机线圈消耗的功率

根据

得电动机线圈的电阻

24. （1）当S1、S2均断开时，Rg与R1串联，改装为电压表

量程为

代入数据，解得

（2）当S1、S2均闭合时，Rg与R2并联，改装为电流表

量程为

代入数据，解得

25. （1）当开关S断开时，电压表测的是两端的电压，则电流：

A

电流表与串联，所以电流表的示数为3.5A；

（2）当开关S断开时，两端的电压为：

V

则A、B间的电压为：

V

当开关S闭合后，与并联，则并联电阻为：

Ω

与并联，则并联电阻为：

Ω

所以此时电路的总电阻为：

Ω

则电路的总电流为：

A

所以电压表的示数为：

V

则与并联电压为：

V

所以电流表的示数为：

A
