2022天津武清区杨村一中高二上学期第一次月考物理试题

这是一份2022天津武清区杨村一中高二上学期第一次月考物理试题，共5页。试卷主要包含了单项选择题，实验题，计算题等内容，欢迎下载使用。
2021-2022 学年高二年级第一学期第一次月考物理试卷一、单项选择题（本题包括 8 小题，每小题 4 分，共 32 分。每小题只．有．一．个．选项符合题意）1、下列对电场、电源的理解正确的是（ ）根据电容的定义式  可知，电容器的电容与电容器两端的电压成反比根据公式                  可知，当两个电荷之间的距离趋近于零时库仑力变得无限大
 根据公式UAB
 WAB 可知，若将电荷量为1C 的正电荷，从 A 点移动到 B 点克服电场力做功1J ，
 则 A、B 两点的电势差为1V电动势在数值上等于非静电力在电源内把1C 的电子从正极移送到负极所做的功2、如图所示是两个等量异种电荷的电场线分布，A、B是该电场中的两点， 则( )A．左侧带负电荷B．A点电势比 B点电势高C．A、B两点电场强度相等D．正电荷在 A点电势能大于在 B点电势能3、两个完全相同的小金属球，它们带异种电荷，电荷量的大小之比为 5：1（两小球皆可视为点电荷），它们在相距一定距离时相互作用力为F1 ，如果让它们接触后再放回各自原来的位置上，此时相互作用力变为F2 ，则F1：F2   为（ ）A．5：2 B．5：4 C．5：6 D．5：94、下列四个图中， a 、b 两点电势相等、电场强度也相等的是（ ）B．     C．     D．5、如图所示，甲、乙两个电路都是由一个小量程电流表和一个电阻箱R 组成的，下列说法正确的是（              ）甲表是电压表， R 增大时量程增大甲表是电流表， R 增大时量程减小乙表是电流表， R 增大时量程增大乙表是电压表， R 增大时量程减小6、某些肿瘤可以用“质子疗法”进行治疗。在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。质子先被加速到较高的速度，然后轰击肿瘤并杀

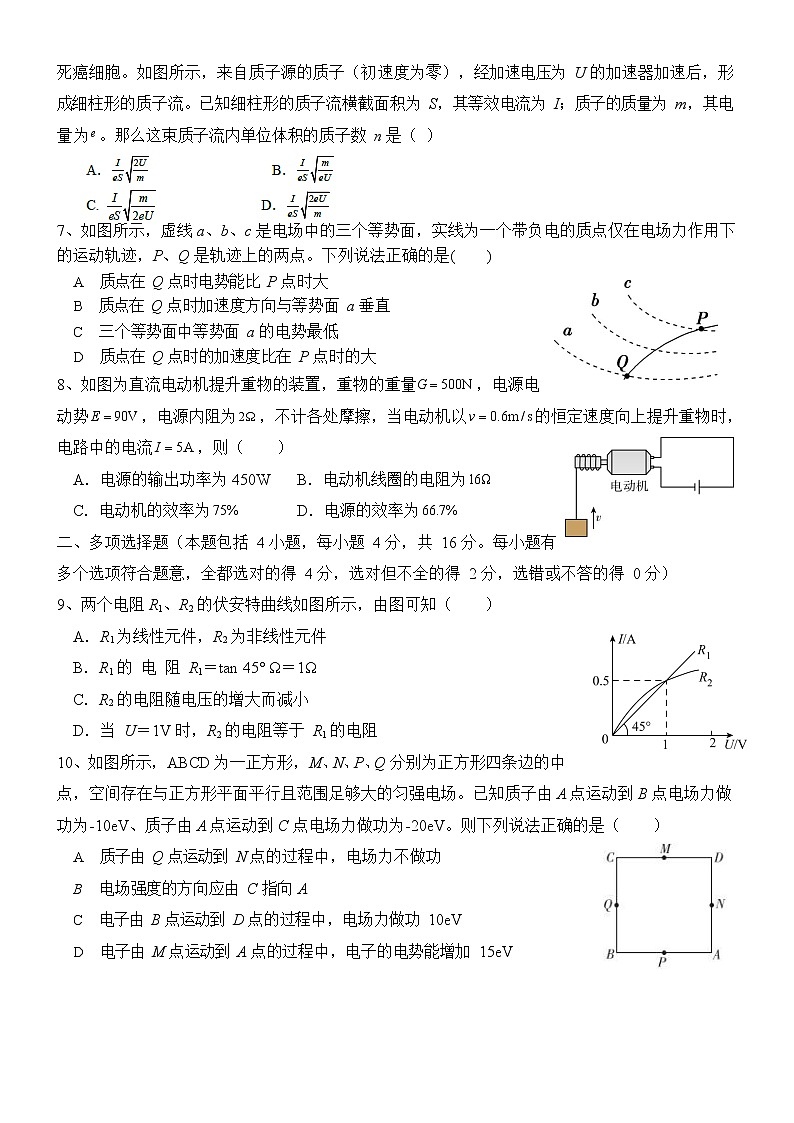

死癌细胞。如图所示，来自质子源的质子（初速度为零），经加速电压为 U 的加速器加速后，形成细柱形的质子流。已知细柱形的质子流横截面积为 S，其等效电流为 I；质子的质量为 m，其电量为e 。那么这束质子流内单位体积的质子数 n 是（ ）   7、如图所示，虚线 a、b、c 是电场中的三个等势面，实线为一个带负电的质点仅在电场力作用下的运动轨迹，P、Q 是轨迹上的两点。下列说法正确的是(              )质点在 Q 点时电势能比 P 点时大质点在 Q 点时加速度方向与等势面 a 垂直三个等势面中等势面 a 的电势最低质点在 Q 点时的加速度比在 P 点时的大8、如图为直流电动机提升重物的装置，重物的重量G  500N ，电源电动势E  90V ，电源内阻为2Ω ，不计各处摩擦，当电动机以v  0.6m / s 的恒定速度向上提升重物时， 电路中的电流 I  5A ，则（              ）A．电源的输出功率为 450W B．电动机线圈的电阻为16Ω C．电动机的效率为75% D．电源的效率为66.7%二、多项选择题（本题包括 4 小题，每小题 4 分，共 16 分。每小题有多个选项符合题意，全都选对的得 4 分，选对但不全的得 2 分，选错或不答的得 0 分）9、两个电阻 R1、R2 的伏安特曲线如图所示，由图可知（ ）A．R1 为线性元件，R2 为非线性元件B．R1 的 电 阻 R1＝tan 45° Ω＝1Ω C．R2 的电阻随电压的增大而减小D．当 U＝1V 时，R2 的电阻等于 R1 的电阻10、如图所示，ABCD 为一正方形，M、N、P、Q 分别为正方形四条边的中点，空间存在与正方形平面平行且范围足够大的匀强电场。已知质子由 A 点运动到 B 点电场力做功为-10eV、质子由 A 点运动到 C 点电场力做功为-20eV。则下列说法正确的是（              ）质子由 Q 点运动到 N 点的过程中，电场力不做功电场强度的方向应由 C 指向 A电子由 B 点运动到 D 点的过程中，电场力做功 10eV电子由 M 点运动到 A 点的过程中，电子的电势能增加 15eV
11、如图，直线 A 为某电源的 U－I 图线，曲线 B 为某小灯泡 D1 的 U－I 图线的一部分，用该电源和小灯泡 D1 组成闭合电路时，灯泡 D1 恰好能正常发光，则下列说法中正确的是（ ）此电源的内阻为 2 Ω3灯泡 D1 的额定电压为 3V，功率为 6W.电源的效率为 75%   把灯泡 D1 换成阻值为 1Ω的定值电阻，电源的输出功率将变大12、如图所示电路中，电源电动势为 E，内阻为 r。开关 S 闭合后， 平行金属板中的带电液滴处于静止状态，电流表和电压表均为理想电表，R2 为光敏电阻（阻值随光照强度的增大而减小），当光照强度增大时，下列说法正确的是（              ）A．R3 的功率增大电压表、电流表示数都增大电压表示数增大，电流表示数减小   电容器 C 所带电荷量减少，液滴向下加速运动三、实验题（每空 2 分，作图 4 分，共 10 分。）13、一个未知电阻 Rx ，阻值大约为 10kΩ—20kΩ，为了较为准确的测定其电阻值，且要求电压从0 开始调节，实验室中有如下器材：电压表 V1 （量程 3V、内阻约为 3kΩ）电压表 V2 （量程 15V、内阻约为 15 kΩ） 电流表 A1 （量程 200μA、内阻约为 100Ω） 电流表 A2 （量程 5mA、内阻约为 10Ω）电流表 A3 （量程 0.6A、内阻约为 1Ω） 滑动变阻器 R1（最大阻值为 10kΩ）滑动变阻器 R2（最大阻值为 200Ω）电源：电动势为 3 V开关 S，导线若干。（1）  在实验中电压表应选     ，电流表应选     ，滑动变阻器应选     .（2）  为了尽可能减少误差，请你在虚线框中画出本实验的电路图。（其中电源和电键及其连线已画上）。四、计算题（本题包括 3 小题，共 42 分。）
14、（12 分）如图所示实线是匀强电场的电场线，电场中有 a、b、c三点， ab  5cm ， bc  12cm， 其中ab 沿电场方向， bc 与ab 的夹角 60 ，一个电子从 a 移到 b的过程中电场力对其做功为
Wab
 4.8 1018 J 。若
a   0
， e  1.6 1019 C
，求：
 （1）  a、b两点的电势差Uab（2）  匀强电场的场强 E的大小和方向；（3）  c点的电势c 。    15、（14 分）如图所示，两平行金属板 A、B长L  8cm 两板间距离d  8cm ，A板比B板电势高300V ， 一个不计重力的带正电的粒子电荷量q  1010C ，质量m  1020 kg ，沿电场中心线RO 垂直电场线飞入电场，初速度v   2 106 m/s ，粒子飞出平行板电场后，可进入界面MN 和光屏PS 间的无电场的真空区域，最后打在光屏PS 上的D点。已知界面MN与光屏PS 相距12cm ，O是中心线RO 与光屏PS 的交点。求：（1）  粒子穿过界面 MN时偏离中心线RO 的距离以及速度的大小；（2）   OD 两点之间的距离。     16、（16 分）如图所示，水平绝缘光滑轨道 AB 的 B 端与处于竖直平面内的圆弧形光滑绝缘轨道BCD 平滑连接，圆弧的半径 R=0.5m，轨道所在空间存在水平向右的匀强电场，电场强度 E=1×104N/C。现有一质量 m=0.06kg 的带正电小球（可视为质点）放在水平轨道上与 B 端距离 s=1m 的位置，由于受到电场力的作用，带电体由静止开始运动。已知带电体所带的电荷量 q=8.0×10-5C（取 g=10m/s2）。（1）  带电小球能否到达圆弧最高点 D；请计算说明。（2）  带电小球运动到何处时对轨道的压力最大；最大值为多少；
