人教版九年级全册第1节 家庭电路同步测试题

第1节　家庭电路

测试时间:20分钟

一、选择题

1.生活和学习中,我们要使用各种电学工具和仪表。下列用来辨别零线和火线的是(　　)

2.下列数据最符合实际的是(　　)

A.我国家用电器的正常工作电压一般是36 V

B.手机充电器的工作电流约为20 A

C.家用空调的额定功率约为10 W

D.家用电冰箱工作一天消耗电能约1度

3.电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合S1、S2、S3(每次只闭合其中之一)时,试判断下列选项正确的是(　　)

A.L0不亮,说明该支路断路

B.L0不亮,说明该支路正常

C.L0发光呈暗红色,说明该支路短路

D.L0不亮,说明该支路短路

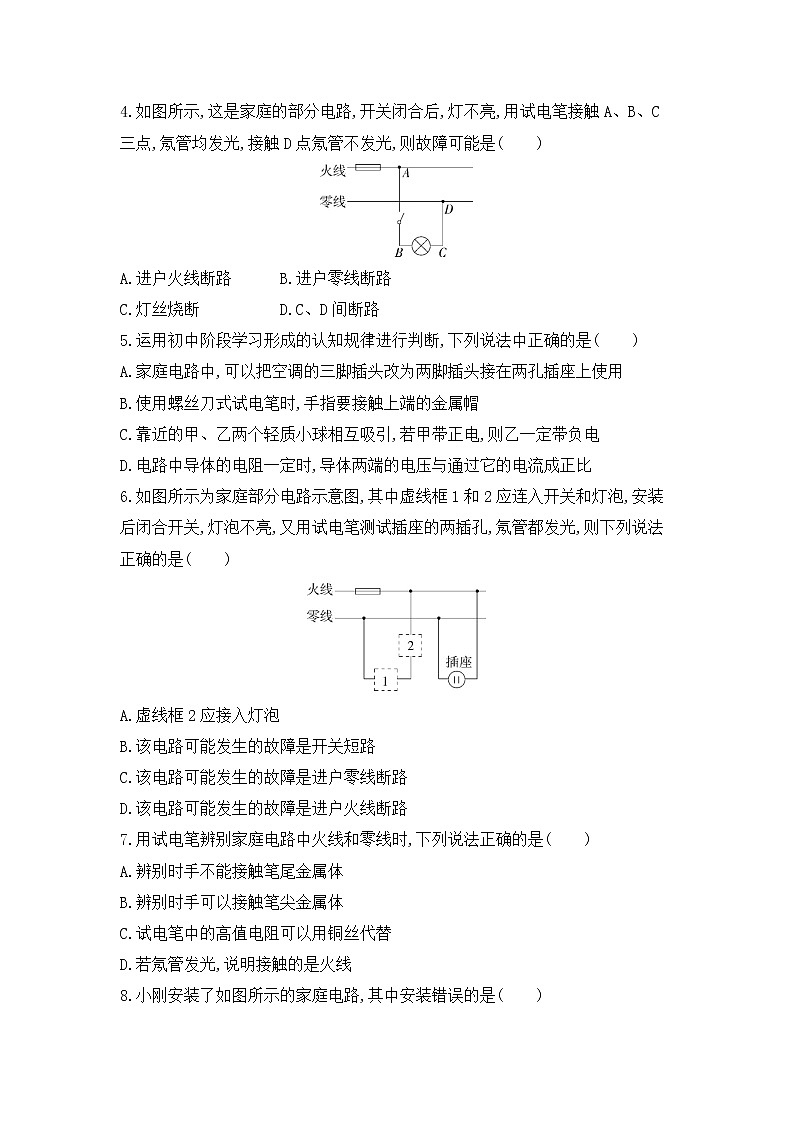

4.如图所示,这是家庭的部分电路,开关闭合后,灯不亮,用试电笔接触A、B、C三点,氖管均发光,接触D点氖管不发光,则故障可能是(　　)

A.进户火线断路　　　B.进户零线断路

C.灯丝烧断　　　    D.C、D间断路

5.运用初中阶段学习形成的认知规律进行判断,下列说法中正确的是(　　)

A.家庭电路中,可以把空调的三脚插头改为两脚插头接在两孔插座上使用

B.使用螺丝刀式试电笔时,手指要接触上端的金属帽

C.靠近的甲、乙两个轻质小球相互吸引,若甲带正电,则乙一定带负电

D.电路中导体的电阻一定时,导体两端的电压与通过它的电流成正比

6.如图所示为家庭部分电路示意图,其中虚线框1和2应连入开关和灯泡,安装后闭合开关,灯泡不亮,又用试电笔测试插座的两插孔,氖管都发光,则下列说法正确的是(　　)

A.虚线框2应接入灯泡

B.该电路可能发生的故障是开关短路

C.该电路可能发生的故障是进户零线断路

D.该电路可能发生的故障是进户火线断路

7.用试电笔辨别家庭电路中火线和零线时,下列说法正确的是(　　)

A.辨别时手不能接触笔尾金属体

B.辨别时手可以接触笔尖金属体

C.试电笔中的高值电阻可以用铜丝代替

D.若氖管发光,说明接触的是火线

8.小刚安装了如图所示的家庭电路,其中安装错误的是(　　)

A.保险丝　　　B.开关　　　C.三孔插座　　　D.两孔插座

二、填空题

9.上海地区家庭照明电路电压为　　　　伏。家用冰箱与控制它的开关之间

是　　　　连接,家用冰箱与其他家用电器之间是　　　　连接(后两空均选填“串联”或“并联”)。

10.如图所示,使用试电笔的方法中正确的是　　　　(选填“甲”或“乙”)。家庭电路中,输电线进户后首先接到　　　　(选填“电能表”“总开关”或“保险装置”)上。

11.          家庭电路中,用　　　　检查用电器外壳是否带电;控制台灯的开关要安装在　　　　线与灯座之间;台灯中的变阻器是通过改变接入电路中电阻线的　　　　来改变电阻的。小洋发现空调与台灯的电源线虽然都是铜线,但规格明显不同,这主要是因为　　　　(选填“材料”“长度”或“横截面积”)对导线电阻有影响。

12.如图所示,电路中画“✕”处表示断路之处,开关S断开后,用试电笔测试电路中A、B、C三点,试电笔氖管会发光的是　　　　点。

13.如图所示的电路,开关S　　　　(选填“能”或“不能”)实现对灯L的控制,开关S断开时,用试电笔接触A点,氖管　　　　(选填“发光”或“不发光”),该电路存在的安全隐患是　　　　　　　　　　　　　　　。

三、作图题

14.请在图中画出家庭电路的正确连接方式。

四、综合能力题

15.(1)如图所示,当开关闭合后,铭牌标识为“220 V　40 W”的灯泡和“220 V　5 W”的LED灯都能正常发光,插座不受开关控制,请将电路连接完整。

(2)小明说:“我发现5 W的LED灯和40 W灯泡正常工作时的亮度相当,所以5 W的LED灯比40 W灯泡更省电。”小明说的“省电”,完整的意思是:　　　　                                                        　　　　　　　　　　　　。

答案全解全析

1.答案　A　试电笔是家庭电路中用来辨别零线和火线的工具,故A符合题意;验电器是用来检验物体是否带电的工具,故B不符合题意;电阻箱可接在电路中调节电阻的大小,故C不符合题意;电流表是用来测量电路中电流大小的仪表,故D不符合题意。

2.答案　D　我国家庭电路电压为220 V,并联接入家庭电路的家用电器两端电压也是220 V,故A不符合实际;手机充电器工作电流很小,一般在1 A左右,故B不符合实际;家用空调属于大功率用电器,其功率一般在1 000 W以上,故C不符合实际;家用电冰箱工作是不连续的,一般一天消耗电能在1度左右,故D符合实际。

3.答案　A　L0不亮,说明该支路不能形成通路,发生了断路,故A正确,B、D错误。L0发光呈暗红色,说明检验灯两端的电压小于220 V,该支路正常,故C错误。

4.答案　D　开关闭合后,灯不亮,用试电笔测试A、B、C三点,氖管都发光,这说明从火线到A、B、C点之间的电路都是完好的,没有断路;而用试电笔测试D点时,氖管不发光,这说明C点到D点之间的导线出现断路。故选D。

5.答案　B　家庭电路中,三孔插座接地线,在人接触漏电的用电器时,地线可以把人短路,避免发生触电事故,一定不能把空调的三脚插头改为两脚插头接在两孔插座上使用,故A错误;使用螺丝刀式试电笔时,手指要接触上端的金属帽,千万不要接触笔尖金属体,故B正确;同种电荷相互排斥,异种电荷相互吸引,又因为带电体还吸引不带电的轻小物体,所以靠近的甲、乙两个轻质小球相互吸引,若甲带正电,则乙可能带负电或不带电,故C错误;根据欧姆定律可知,电路中导体的电阻一定时,通过导体的电流与导体两端的电压成正比,故D错误。

6.答案　C　在家庭电路中,为了用电器的安全,开关应接在用电器和火线之间,即虚线框2应接入开关,故A错误;当闭合开关S时,灯L不发光,则灯泡可能发生了短路或电路存在断路,但用试电笔测试两孔插座的两孔时,氖管都发光,说明电路没有发生短路(否则保险丝熔断,火线不带电),则该电路可能存在断路故障;用试电笔测试插座的两插孔时氖管都发光,即左孔通过左边的灯泡与火线相连,则可知故障发生在零线上,且是进户零线断路,故C正确,B、D错误。

7.答案　D　用试电笔辨别时,手不能接触笔尖金属体,但必须接触笔尾金属体,使电源和大地之间形成通路,这样才能正确辨别火线和零线,故A、B错误;在使用试电笔时,试电笔的高值电阻和人串联在火线和大地之间,加在两者之间的电压是220 V,此时试电笔的高值电阻分担的电压很大,人体分担的电压很小,通过人体的电流很小,氖管发光,不会发生触电事故,而铜丝的电阻很小,不能起到保护人体安全的作用,所以不能用铜丝代替试电笔中的高值电阻,故C错误;用试电笔辨别火线和零线时,若氖管发光,说明接触的是火线,故D正确。

8.答案　B　为了用电安全,保险丝要接到火线上,故A不符合题意;火线首先进开关,再入灯泡,与灯串联,开关接法错误,故B符合题意;三孔插座左孔接零线,右孔接火线,上孔接地线,接法正确,故C不符合题意;两孔插座,左孔接零线,右孔接火线,故D不符合题意。

9.答案　220　串联　并联

解析　上海地区家庭照明电路电压为220伏;家用冰箱与控制它的开关之间是串联连接,这样才能方便控制;家用冰箱与其他家用电器之间可以独立工作,互不影响,是并联连接。

10.答案　乙　电能表

解析　试电笔是辨别火线和零线的工具,试电笔使用时,用手捏住笔尾金属体,将笔尖接触进户线,若碰到的是火线,则氖管发光;若笔尖接触的是零线,氖管就不会发光;使用试电笔时手必须和试电笔的笔尾金属体接触,才可以形成通路,故正确的是乙。输电线进户后首先接到电能表上,再接到总开关上,然后是保险装置。

11.答案　试电笔　火　长度　横截面积

解析　(1)试电笔除了用来辨别火线和零线外,还可以用来检查用电器的外壳是否带电,用手按住笔尾金属体,笔尖接触用电器的金属外壳,看氖管是否发光,从而得出外壳是否带电;

(2)台灯的开关应装在火线与灯座之间;台灯中的变阻器是通过改变接入电路中电阻线的长度来改变电阻的;

(3)空调与台灯的电源线虽然都是铜线,但规格明显不同,其中空调电源线的横截面积大,电阻小,故这主要是因为横截面积对导线电阻的影响。

12.答案　B

解析　开关S断开后,用试电笔测试电路中A、B、C三点,只有B点与火线相连,故氖管会发光的是B点。

13.答案　能　发光　当开关断开时,灯泡处仍带电

解析　据图可知,S与灯L串联,能控制此灯,但是开关接到了零线与灯泡之间,不符合电路连接规则,当开关断开时,灯泡处仍带电,试电笔接触A点氖管会发光。

14.答案　如图所示

解析　(1)灯泡接法:火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样在断开开关时能切断火线,接触灯泡不会发生触电事故;

(2)三孔插座的接法:上孔接地线、左孔接零线、右孔接火线。

15.答案　(1)见解析　(2)两灯正常工作时的亮度相当,说明两灯消耗电能转化成的光能相等,而由W=Pt可知,在相同时间内LED灯消耗的电能小于40 W灯泡消耗的电能,所以5 W的LED灯比40 W灯泡更省电

解析　(1)由题知,两灯的额定电压相等,都等于220 V,当开关S闭合时,两灯都能正常工作,则两灯需并联在电路中;开关要接在火线和灯之间;三孔插座的接法:左零右火中接地,如图所示。

(2)小明说5 W的LED灯和40 W灯泡正常工作时的亮度相当,是指在相同时间内5 W的LED灯和40 W灯泡消耗电能转化成的光能相等,而由W=Pt可知,在相同时间内5 W的LED灯消耗的电能小于40 W灯泡消耗的电能,所以5 W的LED灯比40 W灯泡更省电。
