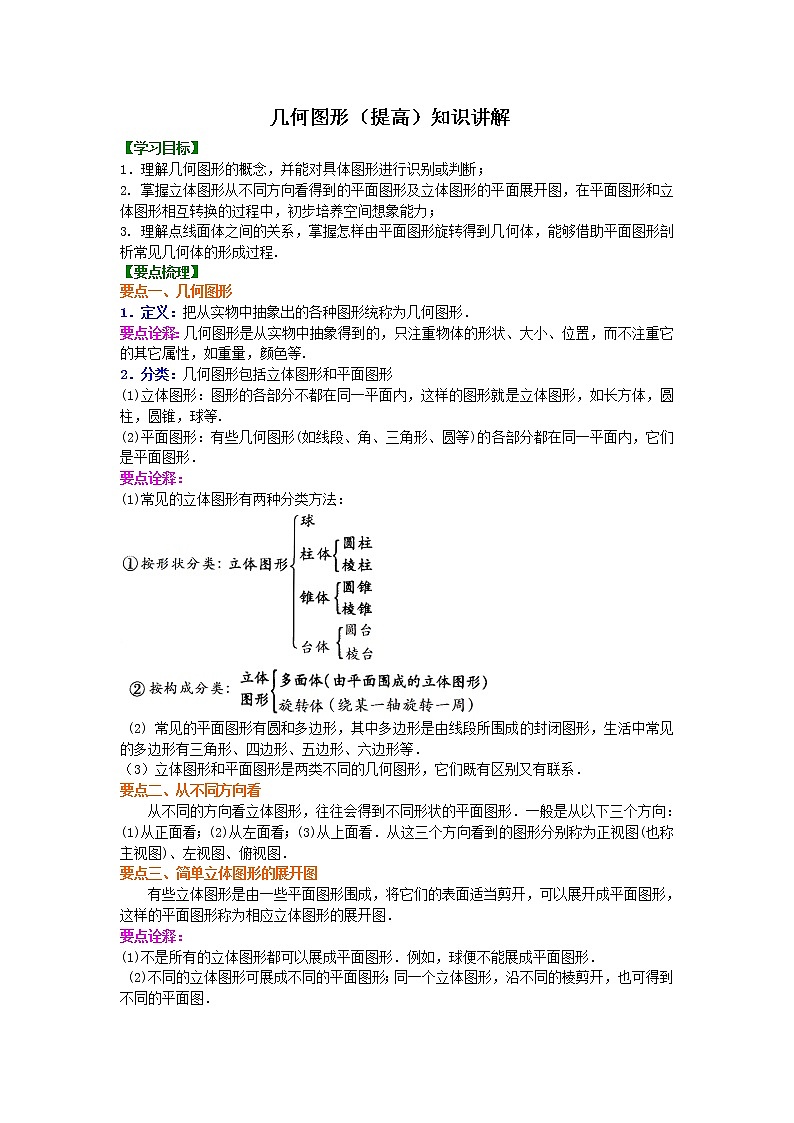

几何图形（提高）知识讲解

【学习目标】

1．理解几何图形的概念，并能对具体图形进行识别或判断；

2. 掌握立体图形从不同方向看得到的平面图形及立体图形的平面展开图，在平面图形和立体图形相互转换的过程中，初步培养空间想象能力；

3. 理解点线面体之间的关系，掌握怎样由平面图形旋转得到几何体，能够借助平面图形剖析常见几何体的形成过程.

【要点梳理】

要点一、几何图形

1．定义：把从实物中抽象出的各种图形统称为几何图形．

要点诠释：几何图形是从实物中抽象得到的，只注重物体的形状、大小、位置，而不注重它的其它属性，如重量，颜色等.

2．分类：几何图形包括立体图形和平面图形

(1)立体图形：图形的各部分不都在同一平面内，这样的图形就是立体图形，如长方体，圆柱，圆锥，球等.

(2)平面图形：有些几何图形(如线段、角、三角形、圆等)的各部分都在同一平面内，它们是平面图形．

要点诠释：

(1)常见的立体图形有两种分类方法：

 (2) 常见的平面图形有圆和多边形，其中多边形是由线段所围成的封闭图形，生活中常见的多边形有三角形、四边形、五边形、六边形等．

（3）立体图形和平面图形是两类不同的几何图形，它们既有区别又有联系．

要点二、从不同方向看

从不同的方向看立体图形，往往会得到不同形状的平面图形．一般是从以下三个方向：(1)从正面看；(2)从左面看；(3)从上面看．从这三个方向看到的图形分别称为正视图(也称主视图)、左视图、俯视图．

要点三、简单立体图形的展开图

有些立体图形是由一些平面图形围成，将它们的表面适当剪开，可以展开成平面图形，这样的平面图形称为相应立体图形的展开图．

要点诠释：

(1)不是所有的立体图形都可以展成平面图形．例如，球便不能展成平面图形．

 (2)不同的立体图形可展成不同的平面图形；同一个立体图形，沿不同的棱剪开，也可得到不同的平面图．

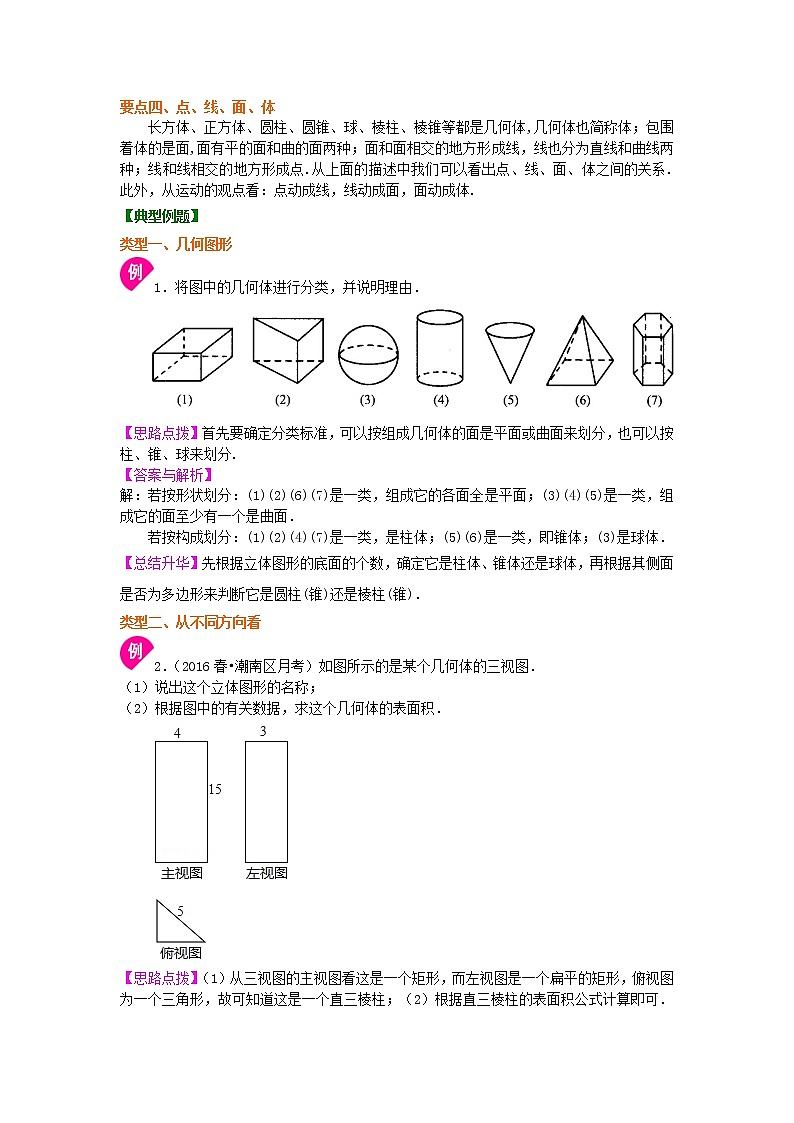

要点四、点、线、面、体

长方体、正方体、圆柱、圆锥、球、棱柱、棱锥等都是几何体,几何体也简称体；包围着体的是面,面有平的面和曲的面两种；面和面相交的地方形成线，线也分为直线和曲线两种；线和线相交的地方形成点.从上面的描述中我们可以看出点、线、面、体之间的关系. 此外，从运动的观点看：点动成线，线动成面，面动成体.

【典型例题】

类型一、几何图形

1．将图中的几何体进行分类，并说明理由．

【思路点拨】首先要确定分类标准，可以按组成几何体的面是平面或曲面来划分，也可以按柱、锥、球来划分.

【答案与解析】

解：若按形状划分：(1)(2)(6)(7)是一类，组成它的各面全是平面；(3)(4)(5)是一类，组成它的面至少有一个是曲面．

    若按构成划分：(1)(2)(4)(7)是一类，是柱体；(5)(6)是一类，即锥体；(3)是球体．

【总结升华】先根据立体图形的底面的个数，确定它是柱体、锥体还是球体，再根据其侧面是否为多边形来判断它是圆柱(锥)还是棱柱(锥)．

类型二、从不同方向看

2．（2016春•潮南区月考）如图所示的是某个几何体的三视图．

（1）说出这个立体图形的名称；

（2）根据图中的有关数据，求这个几何体的表面积．

【思路点拨】（1）从三视图的主视图看这是一个矩形，而左视图是一个扁平的矩形，俯视图为一个三角形，故可知道这是一个直三棱柱；（2）根据直三棱柱的表面积公式计算即可．

【答案与解析】

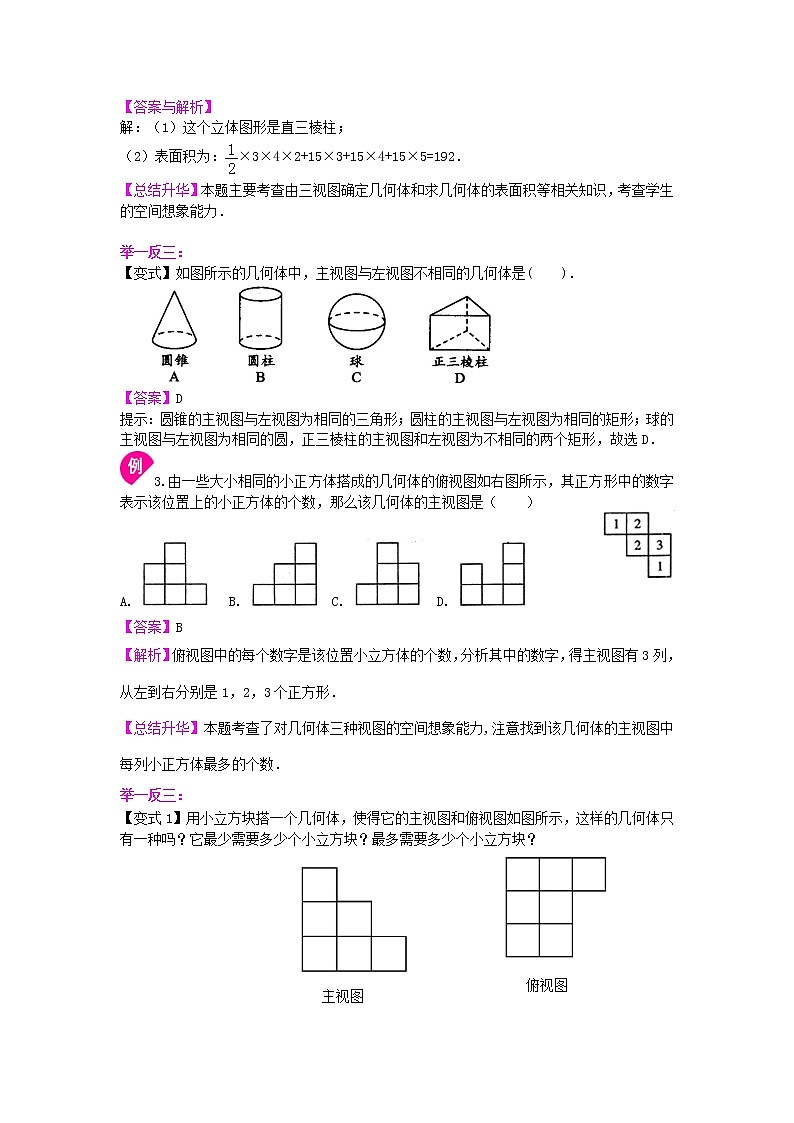

解：（1）这个立体图形是直三棱柱；

（2）表面积为：×3×4×2+15×3+15×4+15×5=192．

【总结升华】本题主要考查由三视图确定几何体和求几何体的表面积等相关知识，考查学生的空间想象能力．

举一反三：

【变式】如图所示的几何体中，主视图与左视图不相同的几何体是(    )．

【答案】D

提示：圆锥的主视图与左视图为相同的三角形；圆柱的主视图与左视图为相同的矩形；球的主视图与左视图为相同的圆，正三棱柱的主视图和左视图为不相同的两个矩形，故选D．

3.由一些大小相同的小正方体搭成的几何体的俯视图如右图所示，其正方形中的数字表示该位置上的小正方体的个数，那么该几何体的主视图是（　　）

A.    B.   C.   D.

【答案】B

【解析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右分别是1，2，3个正方形．

【总结升华】本题考查了对几何体三种视图的空间想象能力,注意找到该几何体的主视图中每列小正方体最多的个数．

举一反三：

【变式1】用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？

【答案】几何体的形状不唯一，

最少需要小方块的个数：，

最多需要小方块的个数： ．

【变式2】下图是从正面、左面、上面看由若干个小积木搭成的几何体得到的图，那么这个几何体中小积木共有多少个?

【答案】这个几何体中小积木共有6个．

类型三、展开图

4．右下图是一个正方体的表面展开图，则这个正方体是(   )

【答案】D

【解析】最直接的方法是做一个如图所示的正方体的表面展开图，然后再折叠后进行对照即可．也可用排除法，观察正方体的表面展开图，可发现分成4块的面中的4个小正方形中有3块的颜色是阴影，这就可排除A，再想象折叠的图形，可知正方体被分成4块的面的对面应是阴影，这就可排除B 、C，所以选D．

【总结升华】培养空间想想能力的方法有两种，一是通过动手操作来解决；二是通过想象进行确定．正方体沿着棱展开，把各种展开图分类，可以总结为如下11种情况．

举一反三：

【变式】宜黄素有“华南虎之乡”的美誉．将“华南虎之乡美”六个字填写在一个正方体的六个面上，其平面展开图如图所示，那么在该正方体中，和“虎”相对的字是________．

【答案】 “美”．

类型四、点、线、面、体

5．如图，一个正五棱柱的底面边长为2cm，高为4cm．

（1）这个棱柱共有多少个面？计算它的侧面积；

（2）这个棱柱共有多少个顶点？有多少条棱？

（3）试用含有n的代数式表示n棱柱的顶点数、面数与棱的条数．

【思路点拨】（1）根据图形可得侧面的个数，再加上上下底面即可；

（2）顶点共有10个，棱有5×3条；

（3）根据五棱柱顶点数、面数与棱的条数进行总结即可．

【答案与解析】

解：（1）侧面有5个，底面有2个，共有5+2=7个面；

侧面积：2×5×4=40（cm2）．

（2）顶点共10个，棱共有15条；

（3）n棱柱的顶点数2n；面数n+2；棱的条数3n．

【总结升华】此题主要考查了认识立体图形，关键是掌握常见的立体图形的形状．

6.将如右图所示的两个平面图形绕轴旋转一周，对其所得的立体图形，下列说法正确的是（　　）

A．主视图相同    B．左视图相同     C．俯视图相同       D．三种视图都不相同

【答案】D

【解析】首先考虑三角形和长方形旋转后所得几何体的形状，然后再根据两种几何体的三视图做出判断．

【总结升华】“面动成体”，要充分发挥空间想象能力判断立体图形的形状．

举一反三：

【变式】（2015春•海安县校级期中）将如图所示放置的一个直角三角形ABC，（∠C=90°），绕斜边AB旋转一周，所得到的几何体的正视图是下面四个图中的（　　）

　 A． B．  C．  D．

【答案】C
