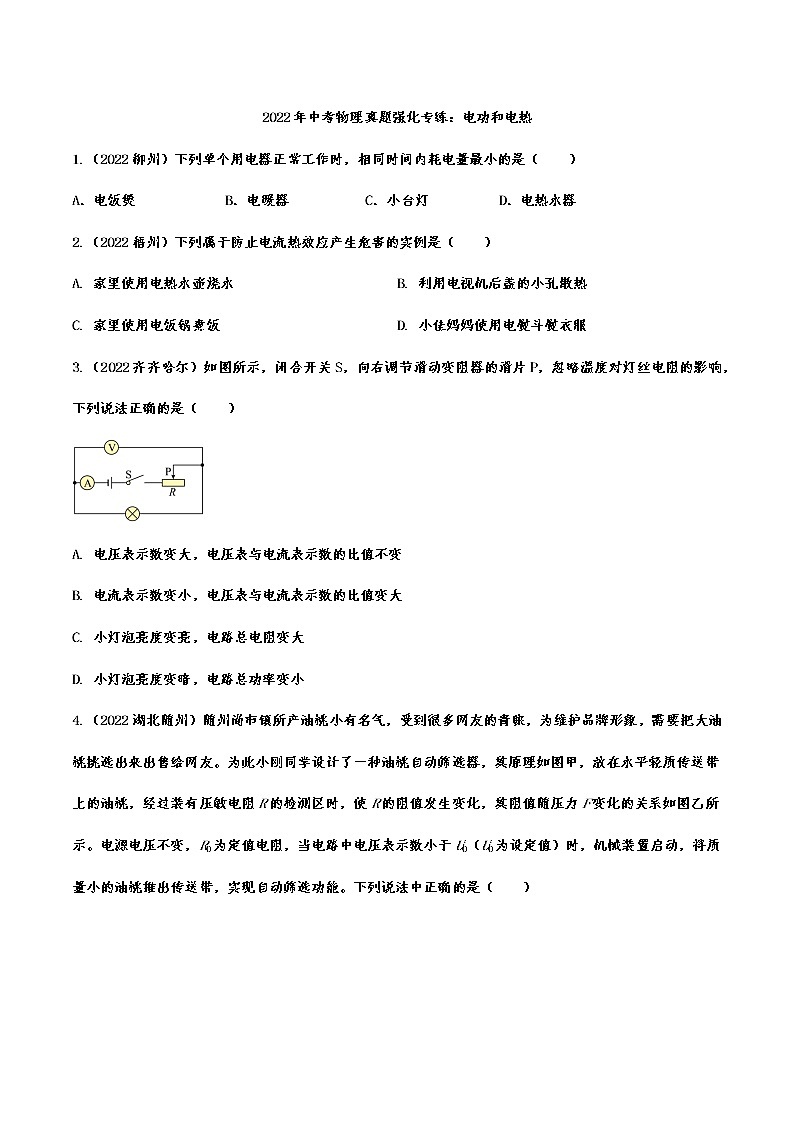

2022年中考物理真题强化专练：电功和电热
1.（2022柳州）下列单个用电器正常工作时，相同时间内耗电量最小的是（　　）
A．电饭煲 B．电暖器 C．小台灯 D．电热水器
2.（2022梧州）下列属于防止电流热效应产生危害的实例是（　　）
A. 家里使用电热水壶烧水 B. 利用电视机后盖的小孔散热
C. 家里使用电饭锅煮饭 D. 小佳妈妈使用电熨斗熨衣服
3.（2022齐齐哈尔）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）

A. 电压表示数变大，电压表与电流表示数的比值不变
B. 电流表示数变小，电压表与电流表示数的比值变大
C. 小灯泡亮度变亮，电路总电阻变大
D. 小灯泡亮度变暗，电路总功率变小

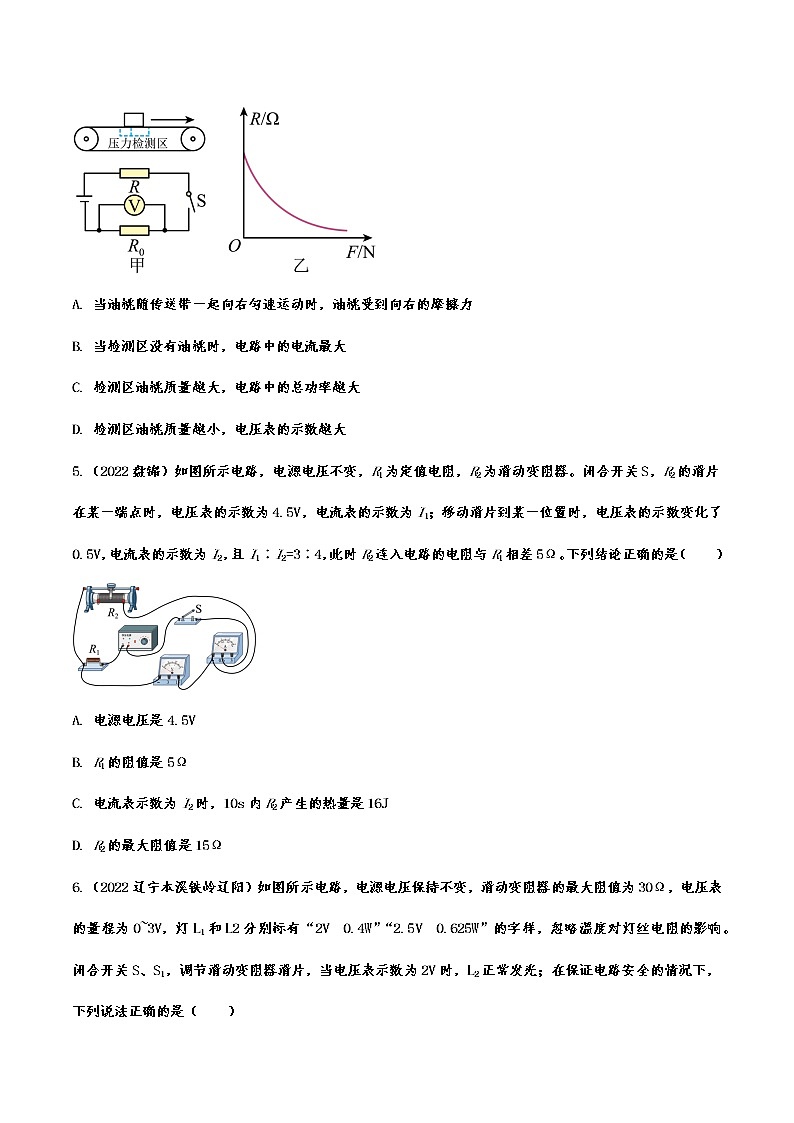

4.（2022湖北随州）随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（　　）

A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力
B. 当检测区没有油桃时，电路中的电流最大
C. 检测区油桃质量越大，电路中的总功率越大
D. 检测区油桃质量越小，电压表的示数越大
5.（2022盘锦）如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，R2的滑片在某一端点时，电压表的示数为4.5V，电流表的示数为I1；移动滑片到某一位置时，电压表的示数变化了0.5V，电流表的示数为I2，且I1∶I2=3∶4，此时R2连入电路的电阻与R1相差5Ω。下列结论正确的是（　　）

A. 电源电压是4.5V
B. R1的阻值是5Ω
C. 电流表示数为I2时，10s内R2产生的热量是16J
D. R2的最大阻值是15Ω
6.（2022辽宁本溪铁岭辽阳）如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为30Ω，电压表的量程为0~3V，灯L1和L2分别标有“2V 0.4W”“2.5V 0.625W”的字样，忽略温度对灯丝电阻的影响。闭合开关S、S1，调节滑动变阻器滑片，当电压表示数为2V时，L2正常发光；在保证电路安全的情况下，下列说法正确的是（　　）

A. 电源电压为4.5V
B. 闭合开关S、S1，滑动变阻器接入电路的阻值范围为8Ω~20Ω
C. 只闭合开关S，调节滑动变阻器滑片可使L1、L2正常发光
D. 只闭合开关S，通电10s，电路最多消耗9J的电能
7.（2022锦州）如图甲所示电路，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器。闭合开关S1，断开开关S2，将R的滑片从b端移到a端过程中，两个电压表示数与电流表示数关系如图乙所示。下列说法正确的是（　　）

A. 电源电压为4.5V
B. 滑动变阻器的最大阻值为20Ω
C. R1的最小电功率为0.225W
D. 闭合开关S1、S2，通电10s整个电路最多产生热量为36J
8.（2022贵阳）如图所示电路，电源电压保持不变。只闭合开关S1时，定值电阻R1的功率是16W；当开关S1、S2都闭合时，R1的功率是25W。则先后两次电路消耗的功率之比是___________。

9.（2022辽宁本溪铁岭辽阳）如图所示是小明家的电能表，他家电路中可以接入用电器的最大总功率为______W。将电视机单独接入电路正常工作6min，电能表转盘转6转，电视机的功率为______W。电视机正常工作1h，消耗的电能为______J。

10.（2022永州）小华家有一个额定电压为220V、额定电流为5A的电热水壶，该电热水壶正常工作42s产生的热量为 　 　J，这些热量的80%被质量为1kg的水吸收，水升高的温度为 　 　℃，已知c水＝4.2×103J/（kg•℃）。
11.（2022四川成都）小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”、“高温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1=48.4，R2=96.8，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为___________挡位，该挡位通电1min，电流产生的热量为___________J。

12.（2022绥化）如图所示，电源电压不变，滑动变阻器的最大阻值为R，R1、R2为定值电阻，已知R∶R1∶R2=1∶1∶2，当滑片P移动到a端时，闭合开关S1、S2，通过R1与R2的电流之比是___________；当滑片P移动到b端时，只闭合开关S2，通电1min，R与R2产生的热量之比是___________。

13.（2022重庆A）如图甲所示电路中，电源电压恒定不变，小灯泡L标有“6V 0.3A”字样，电流表量程0~0.6A、电压表量程0~3V。在保障电路安全的前提下，只闭合开关S、S1，滑片P位于最右端，小灯泡恰好正常发光，则小灯泡10s内消耗的电能为___________J，再移动滑片P，电流表示数与R2关系如图乙a所示，当断开S1闭合S、S2、S3时，电流表示数与R2的关系如图乙b所示，则I1=___________A（忽略小灯泡电阻变化）。

14.（2022河南）在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。
（1）请用笔画线代替导线，将图的电路连接完整；（ ）

（2）闭合开关前，滑动变阻器的滑片应置于___________（选填“左”或“右”）端；
（3）闭合开关，移动滑片，当电压表的示数为___________ V时，小灯泡正常发光，读出电流表示数，可测得额定功率；
（4）继续移动滑片，电压表示数如图所示，为___________ V，此时电流表示数为0.24 A，小灯泡的实际功率为___________W；为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是___________ ；
实验次数
电压U/V
电流I/A
电功率P/ W
1
2.5
0.26

2

0.24

3
2.8
0.28

（5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率___________ ；
（6）完成上述实验后，某小组设计了图所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下：

①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；
②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选___________Ω的。
15.（2022浙江宁波）小宁用如图甲所示电路研究小灯泡的电学特性，所用小灯泡上标有“2.5V”字样。闭合开关，移动滑动变阻器滑片P，读取并记录电压表、电流表的示数。实验数据记录如下（第4次实验时电流表指针位置如图乙所示）：
实验次数
1
2
3
4
5
电压表示数/V
1.0
1.5
2.0
2.5
3.0
电流表示数/A
0.17
0.24
0.30
☆
0.37
（1）该小灯泡的额定功率为______W。
（2）用描点法（实验数据对应的点用“×”表示）在图丙上画出该小灯泡灯丝的I﹣U曲线______。
（3）小宁计算小灯泡的灯丝电阻值时，发现灯丝电阻随着其两端电压的升高而增大。
小宁反思：电阻是导体的一种性质，决定和影响导体阻值大小的因素中并没有电压这一因素，那么导体两端电压的变化可能引起了某个因素发生变化！小宁思考后得出这个因素就是______。

16.（2022台州）某兴趣小组在研究“电阻丝产生的热量与电阻、电流及通电时间的定量关系”时，制作了如图甲所示的实验装置：有机玻璃盒内装有电阻丝、水和电子温度计，盒外采用优质保温材料包裹。
（1）采用优质保温材料的目的是减少实验过程中___________的散失；
（2）保持水的质量和电流不变，换用不同阻值的电阻丝R，记录水温变化和通电时间t的数据，整理部分数据并绘制图像如图乙。


根据上述实验，可以得出结论：___________；
（3）保持水的质量、电阻和通电时间不变，改变电流大小，相关数据整理如下表。
电流I/A
0.2
0.3
0.4
0.5
0.6
升高的温度/℃
0.4
0.9
___________
2.5
3.6
请分析表中数据，并将表中所缺的数据补上。
17.（2022辽宁本溪铁岭辽阳）利用所学知识完成下列实验：
（1）小明用如图甲所示实验装置探究电流与电阻的关系，所选择的器材有：电压为6V的电源、规格为“20Ω 1A”的滑动变阻器、三个定值电阻（阻值分别为10Ω、15Ω、20Ω）、电压表、电流表各一个、开关、导线若干。

①检查电路后发现有一根导线连接错误，若此时闭合开关，______（填“电压表”或“电流表”）无示数，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确______；
②排除故障后，闭合开关，调节滑动变阻器滑片直到电压表示数为4V时，电流表示数如图乙所示为______A，连入电路的定值电阻阻值为______Ω；
③保持滑动变阻器滑片位置不动，断开开关，将定值电阻更换为15Ω，再次闭合开关，电压表示数______（填“大于”“小于”或“等于”）4V，应向______侧调节滑动变阻器滑片，直到电压表示数为4V，读出对应电流值；
④再次更换定值电阻，重复上述实验。根据实验数据绘制了如图丙所示的图象，分析图象得出结论：电压一定时，电流与电阻成______比。
（2）小明找到了一个额定电压为1.5V的灯泡，电压为6V的电源，量程为0~3V的电压表，规格为“20Ω 1A”的滑动变阻器，三个定值电阻（阻值分别为10Ω、20Ω和30Ω），设计了如图丁所示的电路，测量灯泡的额定功率。

①将滑动变阻器滑片调节到最大阻值处，闭合开关，调节滑动变阻器滑片，读出电压表示数为______V；
②保持滑动变阻器滑片位置不动，将灯泡换成______（填“10Ω”“20Ω”或“30Ω”）的定值电阻，读出电压表示数为2.4V；
③则灯泡额定功率P额=______W。
18.（2022阜新）电热水壶发热电阻阻值不变，其主要参数如表所示，（水的比热容c水=4.2×103J/（kg·℃）），求：
（1）电热水壶保温状态下电路中的电流是多少？
（2）在加热状态下，电热水壶正常工作100s，消耗的电能是多少？
（3）用此电热水壶，将质量为1kg的水从50℃加热到100℃，吸收的热量是多少？
额定电压
220V
容量
1.5L
加热功率
1210W
保温功率
88W


19.（2022海南）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。



20.（2022贵港）如图甲所示电路中，电源电压保持不变，电压表量程可选，电流表量程为，滑动变阻器R2标有“1A”字样，最大阻值未知。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片P从b端移动到a端，得R1的“U﹣I”关系图像如图乙所示。
（1）求电阻R1的阻值和R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，此时电流表示数为0.42A，求R3通电50s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，且电压表的量程为 ，在保证电路元件都安全的情况下，求电路总功率的变化范围。



21.（2022绥化）如图甲所示的电路，电源电压可调，R为标有“1A”字样的滑动变阻器，a、c为其两个端点，电流表量程为0～3A，电压表量程为0～15V，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：
（1）L1正常发光时的电阻；
（2）闭合开关S，断开S1、S2，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S、S2，断开S1，将电源电压调至14V，当滑动变阻器滑片P在b点时，小灯泡正常发光，此时Rab：Rbc=1：2，则滑动变阻器的最大阻值是多少欧姆？
（4）若不限制电路中各开关的状态，滑动变阻器滑片P的移动范围为中点位置至最大阻值处；现移动滑片P的同时调节电源电压，使电路中有小灯泡正常发光，其它各元件均安全，每种电路对应的总功率变化范围。



22.（2022宁夏）如图，甲是一种常见的电热水袋，乙是它的结构示意图，其性能指标如下表所示。已知水的初始温度为15℃，在额定电压下加热10min，温控开关自动断开，指示灯熄灭，请根据信息完成下列问题：
额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
1kg
65℃
（1）计算加热电阻的阻值。（结果保留一位小数）
（2）计算水吸收的热量。[c水=4.2×103/（kg·℃）]
（3）计算加热电阻消耗的电能和加热效率。（指示灯消耗的电能不计）



23.（2022丽水）空气炸锅是种新型家电，如图甲是某型号空气炸锅；其内部电路可简化为图乙，部分参数和食品加热时间如表所示，其工作原理是通过发热管迅速加热锅内空气，利用大功率风扇形成循环的热流，使盛放篮内的食品均匀受热，不放油也能达到类似煎炸的效果。

部分参数
风扇额定功率/W
80
发热管额定功率/W
1320
额定电压/V
220
食品加热时间
薯条/分
12-15
鸡翅/分
18-20
（1）正常工作时，求通过发热管的电流；______
（2）某次用该空气炸锅炸一锅薯条耗时15分钟，求所消耗的电能；______
（3）根据空气炸锅的工作原理，发热管风扇、盛放篮三者的位置从上到下依次是______。


24.（2022江汉油田、潜江、天门、仙桃）图甲是某小区电梯的结构示意图，它是由轿厢（500kg）、配重（400kg）、滑轮、缆绳、钢丝绳和电动机组成，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关，电梯没有超载时，触点与B接触，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为12V，电磁铁线圈电阻不计，轿厢内底而压力传感器的阻值与它所受压力F的关系如图丙所示，当受到2000N压力时，与定值电阻的功率之比为。
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为___________N。
（2）用笔画线代替导线，将图乙中的电动机和电铃连入电路。（导线不能交叉）（ ）
（3）该电梯的最大载重量（轿厢内人和货物的总重）为多少N？（ ）
（4）若每层楼高度3m，平均每人重600N，该电梯将8人从一楼运送到六楼，求电机牵引轿厢的钢丝绳做的功（此过程作匀速直线运动处理）。（ ）



25.（2022山东泰安）如图所示，物理科技小组设计的具有防干烧功能的空气加湿器装置模型，由控制器和加热器组成，可在水量不足时自动停止加热。加热器有高、低两个档位，由开关和加热电阻丝、组成，，；控制电路电压恒定，，为压敏电阻，下方固定一个轻质绝缘形硬质杆，水箱注水后圆柱形浮体竖直上浮，通过形杆对压敏电阻产生压力，所受压力每增加，电阻减小。浮体体积为，质量为。科技小组对加湿器进行测试：向水箱内缓慢注水，当液面上升至浮体体积的浸入水中时，电磁铁线圈中电流为，此时衔铁恰好被吸下，加热器开始工作；当液面上升至浮体体积的浸入水中时，电磁铁线圈中电流为；当水箱注水量达到最大值时，电磁铁线圈中电流为。形硬质杆的质量和电磁铁线圈电阻忽略不计，取，水的密度为，水的比热容为。
（1）当加热器处于高档位时，加热所产生的热量全部被的水吸收，水温升高了25℃。求加热器的高档功率和低档功率；
（2）求浮体体积的浸入水中时受到的浮力和此时压敏电阻受到的压力；
（3）求水箱注水量达到最大值时，浮体浸入水中的体积。


2022年中考物理真题强化专练：电功和电热参考答案
1.（2022柳州）下列单个用电器正常工作时，相同时间内耗电量最小的是（　　）
A．电饭煲 B．电暖器 C．小台灯 D．电热水器
【答案】C。
2.（2022梧州）下列属于防止电流热效应产生危害的实例是（　　）
A. 家里使用电热水壶烧水 B. 利用电视机后盖的小孔散热
C. 家里使用电饭锅煮饭 D. 小佳妈妈使用电熨斗熨衣服
【答案】B
3.（2022齐齐哈尔）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）

A. 电压表示数变大，电压表与电流表示数的比值不变
B. 电流表示数变小，电压表与电流表示数的比值变大
C. 小灯泡亮度变亮，电路总电阻变大
D. 小灯泡亮度变暗，电路总功率变小
【答案】D
4.（2022湖北随州）随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（　　）

A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力
B. 当检测区没有油桃时，电路中的电流最大
C. 检测区油桃质量越大，电路中的总功率越大
D. 检测区油桃质量越小，电压表的示数越大
【答案】C
5.（2022盘锦）如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，R2的滑片在某一端点时，电压表的示数为4.5V，电流表的示数为I1；移动滑片到某一位置时，电压表的示数变化了0.5V，电流表的示数为I2，且I1∶I2=3∶4，此时R2连入电路的电阻与R1相差5Ω。下列结论正确的是（　　）

A. 电源电压是4.5V
B. R1的阻值是5Ω
C. 电流表示数为I2时，10s内R2产生的热量是16J
D. R2的最大阻值是15Ω
【答案】BCD
6.（2022辽宁本溪铁岭辽阳）如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为30Ω，电压表的量程为0~3V，灯L1和L2分别标有“2V 0.4W”“2.5V 0.625W”的字样，忽略温度对灯丝电阻的影响。闭合开关S、S1，调节滑动变阻器滑片，当电压表示数为2V时，L2正常发光；在保证电路安全的情况下，下列说法正确的是（　　）

A. 电源电压为4.5V
B. 闭合开关S、S1，滑动变阻器接入电路的阻值范围为8Ω~20Ω
C. 只闭合开关S，调节滑动变阻器滑片可使L1、L2正常发光
D. 只闭合开关S，通电10s，电路最多消耗9J的电能
【答案】ABD
7.（2022锦州）如图甲所示电路，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器。闭合开关S1，断开开关S2，将R的滑片从b端移到a端过程中，两个电压表示数与电流表示数关系如图乙所示。下列说法正确的是（　　）

A. 电源电压为4.5V
B. 滑动变阻器的最大阻值为20Ω
C. R1的最小电功率为0.225W
D. 闭合开关S1、S2，通电10s整个电路最多产生热量为36J
【答案】BCD
8.（2022贵阳）如图所示电路，电源电压保持不变。只闭合开关S1时，定值电阻R1的功率是16W；当开关S1、S2都闭合时，R1的功率是25W。则先后两次电路消耗的功率之比是___________。

【答案】4：5
9.（2022辽宁本溪铁岭辽阳）如图所示是小明家的电能表，他家电路中可以接入用电器的最大总功率为______W。将电视机单独接入电路正常工作6min，电能表转盘转6转，电视机的功率为______W。电视机正常工作1h，消耗的电能为______J。

【答案】 ①. 4400 ②. 100 ③. 3.6×105
10.（2022永州）小华家有一个额定电压为220V、额定电流为5A的电热水壶，该电热水壶正常工作42s产生的热量为 　 　J，这些热量的80%被质量为1kg的水吸收，水升高的温度为 　 　℃，已知c水＝4.2×103J/（kg•℃）。
【答案】46200；8.8。
11.（2022四川成都）小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”、“高温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1=48.4，R2=96.8，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为___________挡位，该挡位通电1min，电流产生的热量为___________J。

【答案】 ①. 低温 ②. 6×104
12.（2022绥化）如图所示，电源电压不变，滑动变阻器的最大阻值为R，R1、R2为定值电阻，已知R∶R1∶R2=1∶1∶2，当滑片P移动到a端时，闭合开关S1、S2，通过R1与R2的电流之比是___________；当滑片P移动到b端时，只闭合开关S2，通电1min，R与R2产生的热量之比是___________。

【答案】 ①. 2∶1 ②. 1∶2
13.（2022重庆A）如图甲所示电路中，电源电压恒定不变，小灯泡L标有“6V 0.3A”字样，电流表量程0~0.6A、电压表量程0~3V。在保障电路安全的前提下，只闭合开关S、S1，滑片P位于最右端，小灯泡恰好正常发光，则小灯泡10s内消耗的电能为___________J，再移动滑片P，电流表示数与R2关系如图乙a所示，当断开S1闭合S、S2、S3时，电流表示数与R2的关系如图乙b所示，则I1=___________A（忽略小灯泡电阻变化）。

【答案】 ①. 18 ②. 0.45
14.（2022河南）在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。
（1）请用笔画线代替导线，将图的电路连接完整；（ ）

（2）闭合开关前，滑动变阻器的滑片应置于___________（选填“左”或“右”）端；
（3）闭合开关，移动滑片，当电压表的示数为___________ V时，小灯泡正常发光，读出电流表示数，可测得额定功率；
（4）继续移动滑片，电压表示数如图所示，为___________ V，此时电流表示数为0.24 A，小灯泡的实际功率为___________W；为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是___________ ；
实验次数
电压U/V
电流I/A
电功率P/ W
1
2.5
0.26

2

0.24

3
2.8
0.28

（5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率___________ ；
（6）完成上述实验后，某小组设计了图所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下：

①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；
②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选___________Ω的。
【答案】 ①. ②. 左 ③. 2.5 ④. 2.2 ⑤. 0.528 ⑥. 小灯泡的亮度 ⑦. 越大 ⑧. 5
15.（2022浙江宁波）小宁用如图甲所示电路研究小灯泡的电学特性，所用小灯泡上标有“2.5V”字样。闭合开关，移动滑动变阻器滑片P，读取并记录电压表、电流表的示数。实验数据记录如下（第4次实验时电流表指针位置如图乙所示）：
实验次数
1
2
3
4
5
电压表示数/V
1.0
1.5
2.0
2.5
3.0
电流表示数/A
0.17
0.24
0.30
☆
0.37
（1）该小灯泡的额定功率为______W。
（2）用描点法（实验数据对应的点用“×”表示）在图丙上画出该小灯泡灯丝的I﹣U曲线______。
（3）小宁计算小灯泡的灯丝电阻值时，发现灯丝电阻随着其两端电压的升高而增大。
小宁反思：电阻是导体的一种性质，决定和影响导体阻值大小的因素中并没有电压这一因素，那么导体两端电压的变化可能引起了某个因素发生变化！小宁思考后得出这个因素就是______。

【答案】 ①. 0.85W ②. ③. 温度
16.（2022台州）某兴趣小组在研究“电阻丝产生的热量与电阻、电流及通电时间的定量关系”时，制作了如图甲所示的实验装置：有机玻璃盒内装有电阻丝、水和电子温度计，盒外采用优质保温材料包裹。
（1）采用优质保温材料的目的是减少实验过程中___________的散失；
（2）保持水的质量和电流不变，换用不同阻值的电阻丝R，记录水温变化和通电时间t的数据，整理部分数据并绘制图像如图乙。


根据上述实验，可以得出结论：___________；
（3）保持水的质量、电阻和通电时间不变，改变电流大小，相关数据整理如下表。
电流I/A
0.2
0.3
0.4
0.5
0.6
升高的温度/℃
0.4
0.9
___________
2.5
3.6
请分析表中数据，并将表中所缺的数据补上。
【答案】 ①. 热量 ②. 水的质量相同，水温变化ΔT与吸热的多少成正比，水温变化ΔT越大，电阻丝放出热量的越多，即当电流和通电时间一定时，电流通过导体产生的热量跟导体的电阻成正比。 ③. 1.6
17.（2022辽宁本溪铁岭辽阳）利用所学知识完成下列实验：
（1）小明用如图甲所示实验装置探究电流与电阻的关系，所选择的器材有：电压为6V的电源、规格为“20Ω 1A”的滑动变阻器、三个定值电阻（阻值分别为10Ω、15Ω、20Ω）、电压表、电流表各一个、开关、导线若干。

①检查电路后发现有一根导线连接错误，若此时闭合开关，______（填“电压表”或“电流表”）无示数，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确______；
②排除故障后，闭合开关，调节滑动变阻器滑片直到电压表示数为4V时，电流表示数如图乙所示为______A，连入电路的定值电阻阻值为______Ω；
③保持滑动变阻器滑片位置不动，断开开关，将定值电阻更换为15Ω，再次闭合开关，电压表示数______（填“大于”“小于”或“等于”）4V，应向______侧调节滑动变阻器滑片，直到电压表示数为4V，读出对应电流值；
④再次更换定值电阻，重复上述实验。根据实验数据绘制了如图丙所示的图象，分析图象得出结论：电压一定时，电流与电阻成______比。
（2）小明找到了一个额定电压为1.5V的灯泡，电压为6V的电源，量程为0~3V的电压表，规格为“20Ω 1A”的滑动变阻器，三个定值电阻（阻值分别为10Ω、20Ω和30Ω），设计了如图丁所示的电路，测量灯泡的额定功率。

①将滑动变阻器滑片调节到最大阻值处，闭合开关，调节滑动变阻器滑片，读出电压表示数为______V；
②保持滑动变阻器滑片位置不动，将灯泡换成______（填“10Ω”“20Ω”或“30Ω”）的定值电阻，读出电压表示数为2.4V；
③则灯泡额定功率P额=______W。
【答案】 ①. 电流表 ②. 或
③. 0.2 ④. 20 ⑤. 小于 ⑥. 右 ⑦. 反 ⑧. 1.5 ⑨. 10Ω ⑩. 0.45
18.（2022阜新）电热水壶发热电阻阻值不变，其主要参数如表所示，（水的比热容c水=4.2×103J/（kg·℃）），求：
（1）电热水壶保温状态下电路中的电流是多少？
（2）在加热状态下，电热水壶正常工作100s，消耗的电能是多少？
（3）用此电热水壶，将质量为1kg的水从50℃加热到100℃，吸收的热量是多少？
额定电压
220V
容量
1.5L
加热功率
1210W
保温功率
88W
【答案】（1）0.4A；（2）1.21×105J；（3）2.1×105J
19.（2022海南）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。

【答案】（1）10Ω；（2）80Ω；（3）2∶1
20.（2022贵港）如图甲所示电路中，电源电压保持不变，电压表量程可选，电流表量程为，滑动变阻器R2标有“1A”字样，最大阻值未知。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片P从b端移动到a端，得R1的“U﹣I”关系图像如图乙所示。
（1）求电阻R1的阻值和R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，此时电流表示数为0.42A，求R3通电50s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，且电压表的量程为 ，在保证电路元件都安全的情况下，求电路总功率的变化范围。

【答案】（1） ，；（2）；（3）
21.（2022绥化）如图甲所示的电路，电源电压可调，R为标有“1A”字样的滑动变阻器，a、c为其两个端点，电流表量程为0～3A，电压表量程为0～15V，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：
（1）L1正常发光时的电阻；
（2）闭合开关S，断开S1、S2，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S、S2，断开S1，将电源电压调至14V，当滑动变阻器滑片P在b点时，小灯泡正常发光，此时Rab：Rbc=1：2，则滑动变阻器的最大阻值是多少欧姆？
（4）若不限制电路中各开关的状态，滑动变阻器滑片P的移动范围为中点位置至最大阻值处；现移动滑片P的同时调节电源电压，使电路中有小灯泡正常发光，其它各元件均安全，每种电路对应的总功率变化范围。

【答案】（1）5Ω；（2）8V；（3）30；（4）16W～25.6W或14.4W～24W
22.（2022宁夏）如图，甲是一种常见的电热水袋，乙是它的结构示意图，其性能指标如下表所示。已知水的初始温度为15℃，在额定电压下加热10min，温控开关自动断开，指示灯熄灭，请根据信息完成下列问题：
额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
1kg
65℃
（1）计算加热电阻的阻值。（结果保留一位小数）
（2）计算水吸收的热量。[c水=4.2×103/（kg·℃）]
（3）计算加热电阻消耗的电能和加热效率。（指示灯消耗的电能不计）

【答案】（1）96.8；（2）2.1×105J；（3）消耗电能3×105J；加热效率为70%
23.（2022丽水）空气炸锅是种新型家电，如图甲是某型号空气炸锅；其内部电路可简化为图乙，部分参数和食品加热时间如表所示，其工作原理是通过发热管迅速加热锅内空气，利用大功率风扇形成循环的热流，使盛放篮内的食品均匀受热，不放油也能达到类似煎炸的效果。

部分参数
风扇额定功率/W
80
发热管额定功率/W
1320
额定电压/V
220
食品加热时间
薯条/分
12-15
鸡翅/分
18-20
（1）正常工作时，求通过发热管的电流；______
（2）某次用该空气炸锅炸一锅薯条耗时15分钟，求所消耗的电能；______
（3）根据空气炸锅的工作原理，发热管风扇、盛放篮三者的位置从上到下依次是______。
【答案】 ①. 6A ②. 1.26×106J ③. 风扇、发热管、盛放篮
24.（2022江汉油田、潜江、天门、仙桃）图甲是某小区电梯的结构示意图，它是由轿厢（500kg）、配重（400kg）、滑轮、缆绳、钢丝绳和电动机组成，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关，电梯没有超载时，触点与B接触，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为12V，电磁铁线圈电阻不计，轿厢内底而压力传感器的阻值与它所受压力F的关系如图丙所示，当受到2000N压力时，与定值电阻的功率之比为。
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为___________N。
（2）用笔画线代替导线，将图乙中的电动机和电铃连入电路。（导线不能交叉）（ ）
（3）该电梯的最大载重量（轿厢内人和货物的总重）为多少N？（ ）
（4）若每层楼高度3m，平均每人重600N，该电梯将8人从一楼运送到六楼，求电机牵引轿厢的钢丝绳做的功（此过程作匀速直线运动处理）。（ ）

【答案】 ①. ②. ③. ④.
25.（2022山东泰安）如图所示，物理科技小组设计的具有防干烧功能的空气加湿器装置模型，由控制器和加热器组成，可在水量不足时自动停止加热。加热器有高、低两个档位，由开关和加热电阻丝、组成，，；控制电路电压恒定，，为压敏电阻，下方固定一个轻质绝缘形硬质杆，水箱注水后圆柱形浮体竖直上浮，通过形杆对压敏电阻产生压力，所受压力每增加，电阻减小。浮体体积为，质量为。科技小组对加湿器进行测试：向水箱内缓慢注水，当液面上升至浮体体积的浸入水中时，电磁铁线圈中电流为，此时衔铁恰好被吸下，加热器开始工作；当液面上升至浮体体积的浸入水中时，电磁铁线圈中电流为；当水箱注水量达到最大值时，电磁铁线圈中电流为。形硬质杆的质量和电磁铁线圈电阻忽略不计，取，水的密度为，水的比热容为。
（1）当加热器处于高档位时，加热所产生的热量全部被的水吸收，水温升高了25℃。求加热器的高档功率和低档功率；
（2）求浮体体积的浸入水中时受到的浮力和此时压敏电阻受到的压力；
（3）求水箱注水量达到最大值时，浮体浸入水中的体积。

【答案】（1）900W，200W；（2）1.5N；（3）
