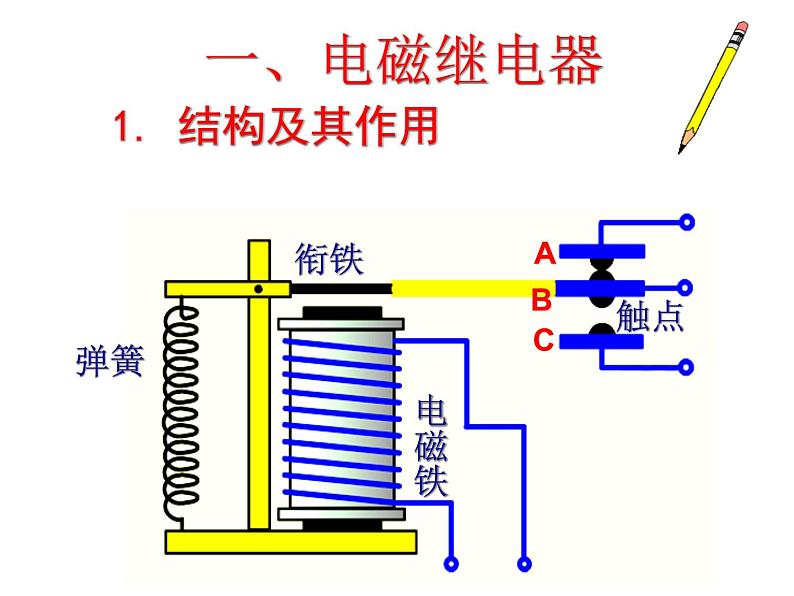

学习目标： 1. 电磁继电器的结构和原理 2. 电磁继电器的应用

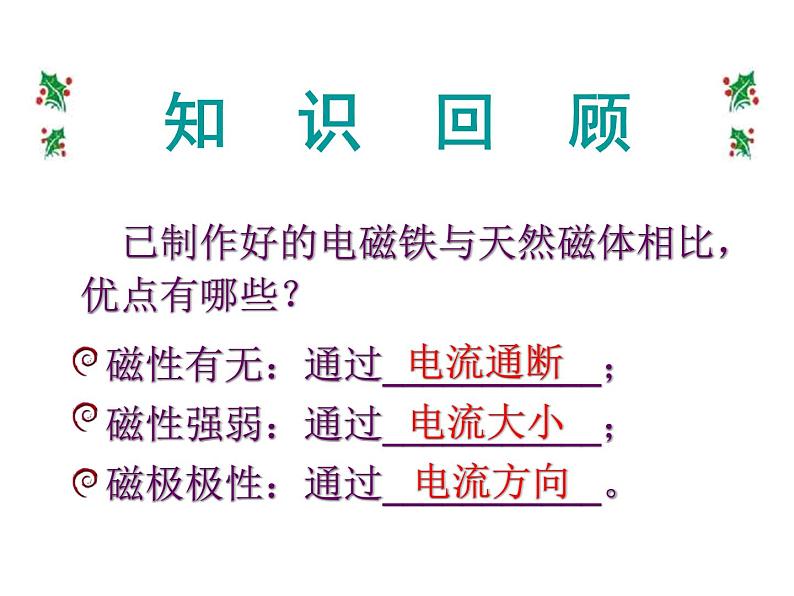

（通电时产生磁性，吸下衔铁）

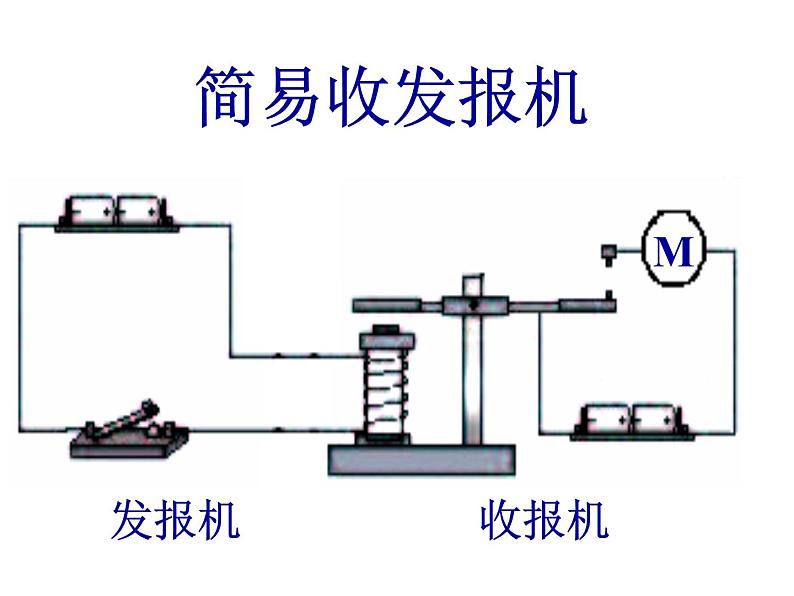

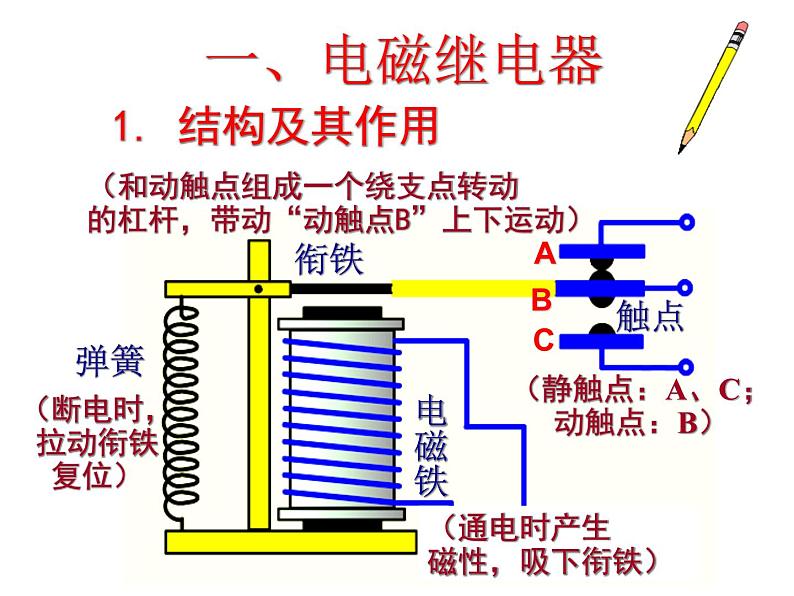

（和动触点组成一个绕支点转动的杠杆，带动“动触点B”上下运动）
（断电时，拉动衔铁复位）
（静触点：A、C；动触点：B）

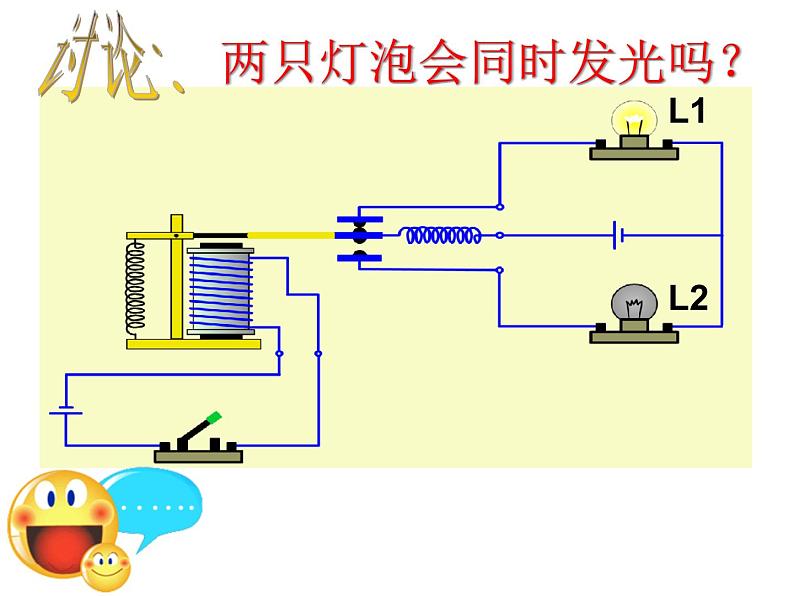

两只灯泡会同时发光吗？
2. 电磁继电器的工作过程
有电流通过电磁铁的线圈所在电路，电磁铁有磁性，衔铁被吸下，B与A接触， 灯泡L2所在电路为通路，L2发光。

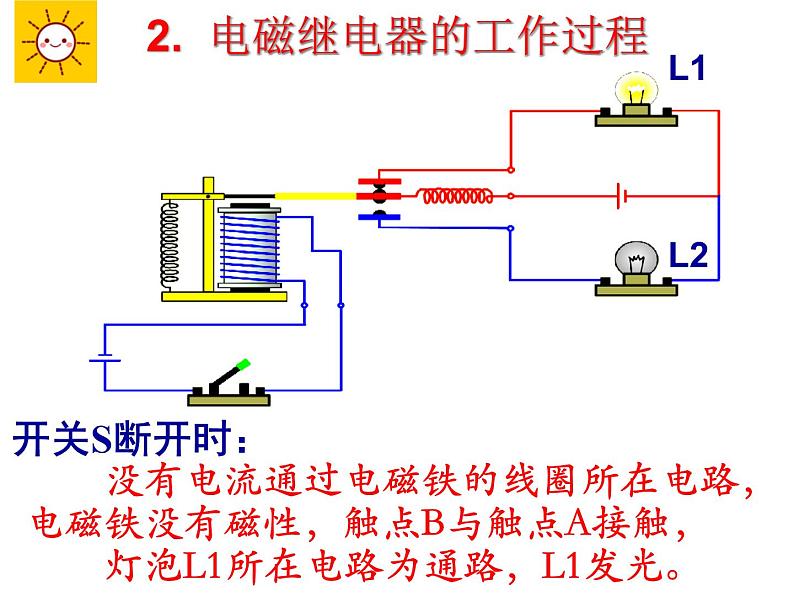

没有电流通过电磁铁的线圈所在电路，电磁铁没有磁性，触点B与触点A接触， 灯泡L1所在电路为通路，L1发光。
利用 控制电路 的开关S，控制电磁铁的磁性有无，通过吸放衔铁，带动“动触点”，控制 工作电路 。
用电磁继电器控制电路用 低电压(弱电流)控制 高电压(强电流)；远距离控制；自动控制。
虚线框内部是电磁继电器，A是 ，B是 ，C是 ，D是 ，E是 。 闭合S，A具有 被吸引下降， 电路被接通，电动机工作。 在整个过程中，电磁继电器是利用 来控制 电路的通断。
2. 利用电磁继电器可以实现由低电压、弱电流来控制________、________的工作电路，还可以实现____________和_________。
3. 如图是拍摄机动车闯红灯的工作原理图。 光控开关接收到红灯发出的光会自动闭合， 压力开关受到机动车的压力也会自动闭合， 摄像系统在电路接通时可自动拍摄违章车辆。那么，摄像系统自动拍摄的条件是（ ）
A．只要光控开关接收到红光B．机动车只要驶过埋有压力开关的路口C．光控开关和压力开关必须都闭合
4. 小涵为某金店设计了一种防盗报警器，其踏板放在店门口，电铃和灯泡放在值班室内，观察电路可知，有人踏板时： 。无人踏板时： 。
5. 如图是街道路灯的原理图，请你说明它是怎样实现“日出路灯熄，日落路灯亮”的效果的？
人体的安全电流约为30mA
启动汽车时，将钥匙插入钥匙孔，接通仪表盘，这时工作电路中有100A的强电流在短时间内通过电动机，电动机就带动汽油机机轴转动，一踩油门，汽油机就正常运转了。
汽车启动时，将钥匙插入仪表板上的钥匙孔，相当于闭合开关。 汽车钥匙是怎样控制电动机M的呢？
你收获了 哪些知识 或 感悟？
小明为某锅炉厂设计了一个“锅炉压力自动报警器”。它是怎样工作的呢？你认为该设计有何不足？请加以改进。
某养鸡场需要给“孵蛋器”安装一个温度报警器(器材如下)，却不知怎样连接。请你用“折线”代替导线，帮他们解决问题。
