四川省泸州市合江县参宝中学九年级（上）期中物理试卷

一、选择题（将正确答案的序号填在下面的答题卡中．每小题3分，共39分）
1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是( )
A．梳子得到了一些电子 B．梳子失去了一些电子
C．梳子失去了一些原子核 D．摩擦创造了电荷

2．对于图中错误的是( )

A．开关掷于1是开路 B．开关掷于2是通路
C．开关掷于3是通路 D．开关掷于3是短路[来源:学科网ZXXK]

3．在如图所示的电路中，开关S能控制两电灯的正确电路是( )
A． B． C． D．

4．如图所示的电路中，属于两用电器串联的是( )
A． B． C． D．

5．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路( )
A．一定是串联电路 B．一定是并联电路
C．可能是串联，也可能是并联 D．条件不足无法判断

6．一台家用电冰箱正常工作时电流接近下列哪个数值( )
A．15A B．1A C．100A D．150mA

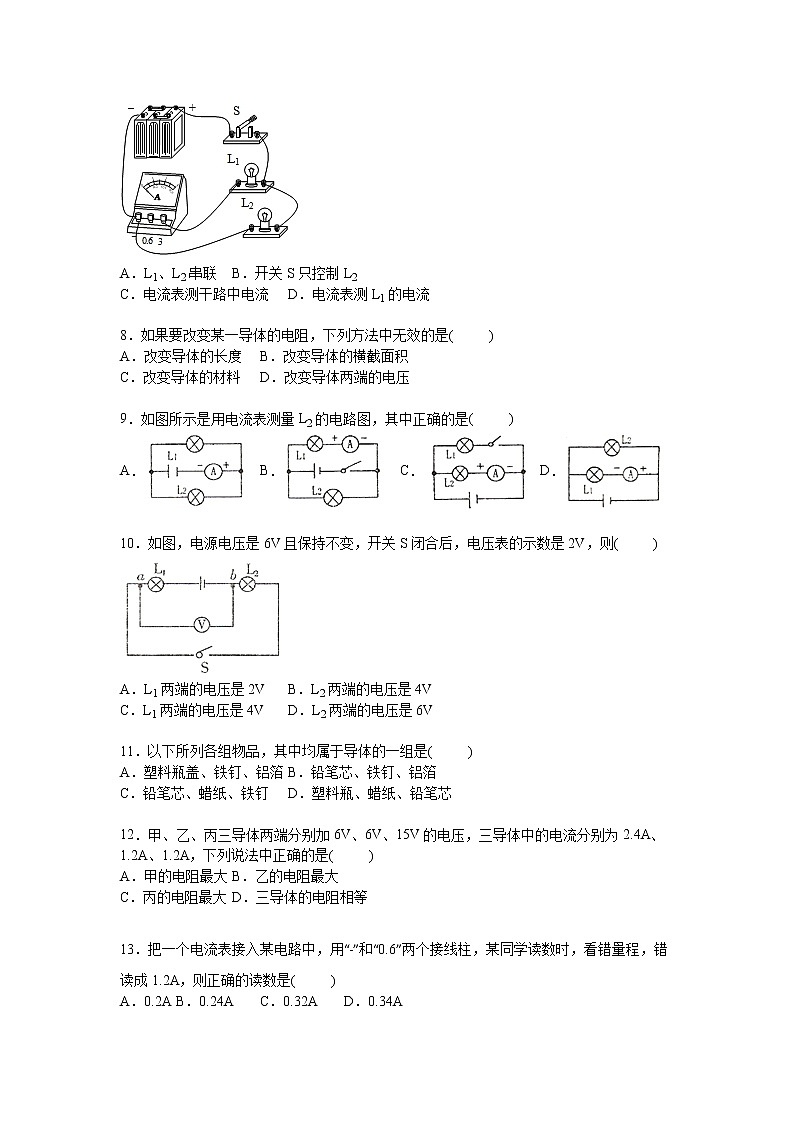

7．如图所示电路，下列说法正确的是( )

A．L1、L2串联 B．开关S只控制L2
C．电流表测干路中电流 D．电流表测L1的电流

8．如果要改变某一导体的电阻，下列方法中无效的是( )
A．改变导体的长度 B．改变导体的横截面积
C．改变导体的材料 D．改变导体两端的电压

9．如图所示是用电流表测量L2的电路图，其中正确的是( )
A． B． C． D．

10．如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则( )

A．L1两端的电压是2V B．L2两端的电压是4V
C．L1两端的电压是4V D．L2两端的电压是6V

11．以下所列各组物品，其中均属于导体的一组是( )
A．塑料瓶盖、铁钉、铝箔 B．铅笔芯、铁钉、铝箔
C．铅笔芯、蜡纸、铁钉 D．塑料瓶、蜡纸、铅笔芯

12．甲、乙、丙三导体两端分别加6V、6V、15V的电压，三导体中的电流分别为2.4A、1.2A、1.2A，下列说法中正确的是( )
A．甲的电阻最大 B．乙的电阻最大
C．丙的电阻最大 D．三导体的电阻相等

13．把一个电流表接入某电路中，用“﹣”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是( )
A．0.2A B．0.24A C．0.32A D．0.34A
[来源:Z*xx*k.Com]

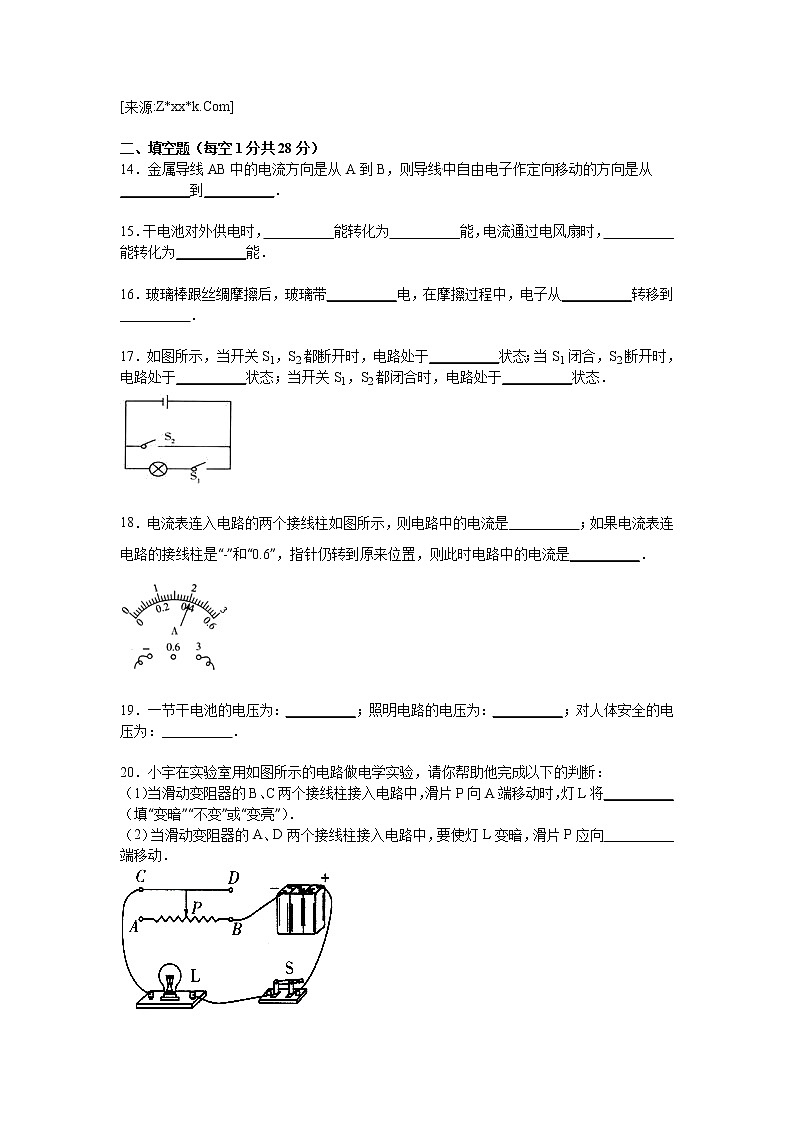

二、填空题（每空1分共28分）
14．金属导线AB中的电流方向是从A到B，则导线中自由电子作定向移动的方向是从__________到__________．

15．干电池对外供电时，__________能转化为__________能，电流通过电风扇时，__________能转化为__________能．

16．玻璃棒跟丝绸摩擦后，玻璃带__________电，在摩擦过程中，电子从__________转移到__________．

17．如图所示，当开关S1，S2都断开时，电路处于__________状态；当S1闭合，S2断开时，电路处于__________状态；当开关S1，S2都闭合时，电路处于__________状态．


18．电流表连入电路的两个接线柱如图所示，则电路中的电流是__________；如果电流表连电路的接线柱是“﹣”和“0.6”，指针仍转到原来位置，则此时电路中的电流是__________．


19．一节干电池的电压为：__________；照明电路的电压为：__________；对人体安全的电压为：__________．

20．小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将__________（填“变暗”“不变”或“变亮”）．
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向__________端移动．


21．如图1所示，当将开关闭合后，两只电流表A1和A2的示数分别为图2甲、乙所示．则电流表A2的量程为__________，A1读数为__________．通过电灯泡L2的电流强度是__________．


22．一个定值电阻的阻值是30Ω，接在电压为15V的电源上，则通过该电阻的电流是__________mA．若使通过该电阻的电流为0.2A，则需要在电阻两端加上__________V的电压．

23．若导体两端电压为6V时，通过它的电流强度是0.1 A，若两端电压为零，则该导体的电阻为__________Ω

24．如图所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω．当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为__________V．


25．如果一段导体接在电路中与导体串联的电流表读数为0.9A，与该导体并联的电压表的读数为3.6V，若将导体两端的电压改为2.4V，那么电流表的示数应为__________A．


三、实验与探究题（共15分）
26．如图中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果．

（1）它是__________表；使用时应__________联在电路中，
（2）它有__________ 个接线柱__________ 个量程；
（3）当接“﹣”和“0.6”两接线柱时，最小刻度是__________，量程是__________；
（4）当接“﹣”和“3”两接线柱时，最小刻度是__________，量程是__________；现在的读数是__________．

27．在如图所示电路图中的“○”内填人电流表或电压表符号，并在图上标明“十”、“﹣”接线柱的符号，使S闭合后，两表能正常偏转．


28．如图所示，闭合开关S，电路将是__________路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线__________．



四、计算题（18分）
29．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.3安，电压表读数为6伏，求：
（1）电阻R1和电源电压．
（2）滑动变阻器移到右端时，电流表和电压表的读数．


30．在如图电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7A，电压表的示数为4.5V．试求：
（1）灯L1、L2中的电流I1和I2；
（2）L1两端的电压U1和电源电压U．


31．如图电路中，电流表示数为0.6A，电阻R2的阻值为20Ω，通过R2的电流为0.4A．求：
（1）电源电压；
（2）电阻R1的阻值．




2015-2016学年四川省泸州市合江县参宝中学九年级（上）期中物理试卷


一、选择题（将正确答案的序号填在下面的答题卡中．每小题3分，共39分）
1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是( )
A．梳子得到了一些电子 B．梳子失去了一些电子
C．梳子失去了一些原子核 D．摩擦创造了电荷
【考点】摩擦起电的实质．
【分析】摩擦起电的实质是电子的得失，失去电子的带正电，得到电子的带负电．
【解答】解：梳子和头发摩擦，梳子带的负电荷说明梳子得到了电子．
故选A．
【点评】此题考查了摩擦起电的实质，是一道基础题．

2．对于图中错误的是( )

A．开关掷于1是开路 B．开关掷于2是通路
C．开关掷于3是通路 D．开关掷于3是短路
【考点】电路的三种状态．
【分析】根据电路的状态判断．处处连通的电路叫做通路，某处断开的电路叫做开路，也叫断路，电源短路是指电源两极不经过用电器直接连通的电路，用电器短路是指用一根导线将某个用电器的两端连接起来．
【解答】解：开关掷于1是开路，开关掷于2是通路，开关掷于3是短路．
故选C．
【点评】本题考查了电路的三种状态：通路，开路（断路），短路．

3．在如图所示的电路中，开关S能控制两电灯的正确电路是( )
A． B． C． D．
【考点】电路的基本连接方式．
【专题】图析法；电流和电路．
【分析】若使开关同时控制两电灯，则开关在并联电路中应在干路上，或者电灯为串联．
【解答】解：A、两灯泡并联，开关在干路中，可以控制两只电灯，符合题意；
B、两灯串联，开关可以控制两只电灯，符合题意；
C、电路中没有开关，无法控制灯泡，不合题意；
D、两灯泡并联，开关在干路中，可以控制两只电灯，符合题意．
故选ABD．
【点评】本题考查了开关的作用：开关在并联电路的干路上，可控制整个电路，在支路上时，仅控制该支路上的用电器．开关在串联电路中可控制整个电路．

4．如图所示的电路中，属于两用电器串联的是( )
A． B． C． D．
【考点】串联电路和并联电路的辨别．
【专题】图析法；电流和电路．
【分析】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断．
【解答】解：A、图中电灯与电铃并列连接，为并联电路，不合题意；
B、图中电灯与电铃并列连接，为并联电路，不合题意；
C、图中闭合开关，电铃被短路，成为灯泡的简单电路，不合题意；
D、图中电灯与电铃串联，开关控制整个电路，符合题意．
故选D．
【点评】明确串并联电路的特点，根据串联电路只有一条路径，并联电路有多条路径，可对电路图的连接情况做出判断．

5．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路( )
A．一定是串联电路 B．一定是并联电路
C．可能是串联，也可能是并联 D．条件不足无法判断
【考点】串联电路和并联电路的辨别．
【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．
【解答】解：因为一只灯泡突然熄灭时，另一只灯泡仍然正常发光，说明两灯互不影响，因此只能是并联，选项B符合题意．
故选B．
【点评】本题主要考查对串、并联电路中各用电器工作特点的了解，注意是一灯熄灭后，另一灯仍正常发光，这说明两灯是互不影响的．

6．一台家用电冰箱正常工作时电流接近下列哪个数值( )
A．15A B．1A C．100A D．150mA
【考点】电流的大小．
【专题】估算题；电流和电路．
【分析】电冰箱的额定功率一般为200W左右，电冰箱的额定电压为家庭电压220V，根据I=，计算电流的大约值．
【解答】解：
家用冰箱的功率一般在200W左右，
根据P=UI可知，[来源:Z_xx_k.Com]
电冰箱正常工作时电流：I==≈0.9A，比较接近1A．
故选B．[来源:学_科_网Z_X_X_K]
【点评】对于估测题，将自己不熟悉的物理量换算成自己熟悉的物理量再进行判断，同时也要求自己多留意身边的现象，对自己常用的物体有所了解．

7．如图所示电路，下列说法正确的是( )

A．L1、L2串联 B．开关S只控制L2
C．电流表测干路中电流 D．电流表测L1的电流
【考点】串、并联电路的设计；电流表的使用．
【专题】应用题．
【分析】根据串联的特点可知：开关要与所控制的用电器串联，接在干路上时会控制整个电路；
电流表的使用方法是：与待测用电器串联，且电流从正接线柱流入，从负接线柱流出．
【解答】解：A、由图可知电灯L1、L2是并联，所以选项A不正确．
B、由图可知开关S只控制所有用电器，所以选项B不正确．
C、由图可知电流表测L1的电流，所以选项C不正确．
D、由图可知电流表测L1的电流，所以选项D正确．
故选D．
【点评】本题重点根据开关、电流表的连接形式判断它们的作用．

8．如果要改变某一导体的电阻，下列方法中无效的是( )
A．改变导体的长度 B．改变导体的横截面积
C．改变导体的材料 D．改变导体两端的电压
【考点】影响电阻大小的因素．
【专题】应用题．[来源:Zxxk.Com]
【分析】导体电阻的大小是导体本身的一种性质，其与导体的长度和横截面积、材料和温度有关．与导体两端的电压的大小和通过导体的电流的大小无关，且导体越长，电阻越大；导体的横截面积越小，电阻越大．一般情况下，导体的温度越高，导体的电阻就越大．
【解答】解：A、改变导体的长度可以改变导体的电阻，故不符合题意；
B、改变导体的横截面积可以改变导体的电阻，故不符合题意；
C、改变导体的材料也可以改变导体的电阻，故不符合题意；
D、改变导体两端的电压不能改变导体的电阻值，故该选项符合题意．
故选D．
【点评】理解电阻是导体本身的一种性质，其大小只取决于本身的材料、长度、横截面积和温度是解决此题的关键．

9．如图所示是用电流表测量L2的电路图，其中正确的是( )
A． B． C． D．
【考点】电流表的使用．
【专题】应用题；电流和电路．
【分析】电流表的正确使用方法：
①电流表要与待测用电器串联在电路中；
②电流要从“+”接线柱入，从“﹣”接线柱出；
根据串并联的特点以及电流表的正确使用方法进行分析．
【解答】解：A、电流表在干路中，测干路中的电流．不合题意．
B、电流表与L1串联，测L1中的电流．不合题意．
C、电流表与L2串联，测L2中的电流．符合题意．
D、电流表与L1串联，但正负接线柱接反了．不合题意．
故选C．
【点评】本题考查了电流表的使用．电流表要测量哪个电灯的电流就要与哪个电灯串联，且接线柱要接正确．

10．如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则( )

A．L1两端的电压是2V B．L2两端的电压是4V
C．L1两端的电压是4V D．L2两端的电压是6V
【考点】串联电路的电压规律．
【专题】电压和电阻．
【分析】由电路图可知，灯泡L1和L2串联，电压表测L2两端的电压，即电压表的示数为L2两端的电压；根据串联电路的电压特点求出L1两端的电压．
【解答】解：由电路图可知，L1和L2串联，电压表测L2两端的电压；
因为电源电压为6V，电压表示数为2V，即L2两端的电压U2=2V，故BD错误；
由串联电路电压特点可知，L1两端的电压：U1=U﹣U2=6V﹣2V=4V，故A错误，C正确．
故选C．
【点评】本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．

11．以下所列各组物品，其中均属于导体的一组是( )
A．塑料瓶盖、铁钉、铝箔 B．铅笔芯、铁钉、铝箔
C．铅笔芯、蜡纸、铁钉 D．塑料瓶、蜡纸、铅笔芯
【考点】导体．
【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．
【解答】解：塑料瓶盖，蜡纸，塑料瓶是绝缘体，铅笔芯，铁钉，铝箔是导体．
故选B．
【点评】本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体．

12．甲、乙、丙三导体两端分别加6V、6V、15V的电压，三导体中的电流分别为2.4A、1.2A、1.2A，下列说法中正确的是( )
A．甲的电阻最大 B．乙的电阻最大
C．丙的电阻最大 D．三导体的电阻相等
【考点】欧姆定律的应用．
【分析】比较电阻的大小，需要依据题意的已知条件，根据欧姆定律来判断．
【解答】解：根据欧姆定律I=得，R=．依据题意，把已知代入得，
R甲===2.5Ω．R乙===5Ω．R丙===12.5Ω．
可看出丙导体电阻最大．故A、B、D不符合题意．C符合题意．
故选C．
【点评】考查了欧姆定律的应用，要求学生对欧姆定律的变形熟练掌握．

13．把一个电流表接入某电路中，用“﹣”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是( )
A．0.2A B．0.24A C．0.32A D．0.34A
【考点】电流表的读数方法．
【专题】应用题．
【分析】对于电流表的读数，要看清所选的量程和分度值；若电流表量程为0～0.6A，对应的分度值为0.02A；若电流表量程为0～3A，对应的分度值为0.1A；同一刻度处，大量程数值是小量程数值的5倍．
【解答】解：用“﹣”和“0.6”两个接线柱，而按照0～3A量程读数为1.2A；此刻度对应于0～0.6A的数值为1.2A÷5=0.24A；[来源:Zxxk.Com]
故B正确；ACD错误；
故选B．
【点评】看清量程和分度值是读数的关键；另外还要明确电流表不同量程间的数值关系．

二、填空题（每空1分共28分）
14．金属导线AB中的电流方向是从A到B，则导线中自由电子作定向移动的方向是从B到A．
【考点】电流的方向．
【分析】由电流方向的规定可以判定．
【解答】解：我们规定电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反．
金属导线里面作定向移动的为带负电的自由电子，电子的移动方向与电流方向相反．
故选B，A
【点评】本题考查电流方向的规定，一定要注意负电荷定向移动的方向与电流方向是相反的．

15．干电池对外供电时，化学能转化为电能，电流通过电风扇时，电能转化为机械能．
【考点】电源及其能量转化．
【专题】应用题．
【分析】干电池是电源的一种，它在对外电的时候是把化学能转化为电能；电风扇是电动机的一种，它在工作的时候是把电能转化为机械能．
【解答】解：干电池工作是把化学能转化为电能，电风扇工作是把电能转化为机械能．
故答案为：化学，电，电，机械能．
【点评】正确的区分电动机和电源，并熟练的掌握电动机和电源的工作原理以及工作时能量的转化．

16．玻璃棒跟丝绸摩擦后，玻璃带正电，在摩擦过程中，电子从玻璃转移到丝绸．
【考点】正电荷与负电荷；摩擦起电的实质．
【分析】本题考查正负电荷的规定，和摩擦起电的实质．
【解答】解：人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电，摩擦起电的实质是电荷的转移，得到电子带负电，失去电子带正电．
故答案为：正；玻璃；丝绸．
【点评】记住正负电荷的规定：丝绸摩擦这的玻璃棒带正电，毛皮摩擦过的橡胶棒带电．摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电．

17．如图所示，当开关S1，S2都断开时，电路处于开路状态；当S1闭合，S2断开时，电路处于通路状态；当开关S1，S2都闭合时，电路处于短路状态．

【考点】电路的三种状态．
【分析】通路：电路连接好后，闭合开关，处处相通的电路叫做通路；
开路：即断路，开关未闭合，或电线断裂、接头松脱致使路线在某处断开的电路，断路电路中没有电流；
短路：导线不经过任何用电器直接跟电源两端连接的电路．
【解答】解：当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；
当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态；
当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态；
故答案为：开路，通路，短路．
【点评】解决此题要结合电路的三种状态进行分析解答．

18．电流表连入电路的两个接线柱如图所示，则电路中的电流是2A；如果电流表连电路的接线柱是“﹣”和“0.6”，指针仍转到原来位置，则此时电路中的电流是0.4A．
[来源:Z。xx。k.Com]
【考点】电流表的读数方法．
【分析】电流表的读数，首先确定电流表所选的量程，然后根据量程确定分度值，再根据指针的位置读数．
【解答】解：本题电流表所选的量程是0﹣3A，每一小格是0.1A，根据指针的位置，电流表示数是2A．
电流表所选的另一量程是0﹣0.6A，每一小格是0.02A，根据指针的位置，电流表示数是0.4A．
故答案为：2A、0.4A．
【点评】本题考查了电流表的读数．

19．一节干电池的电压为：1.5V；照明电路的电压为：220V；对人体安全的电压为：不高于36V．
【考点】电压．
【专题】应用题．
【分析】根据对生活中常见电压值的了解以及查看身边存在的电源直接写出答案．
【解答】解：一节干电池的电压是1.5V；家庭照明电路电压是220V；人体安全电压不高于36V．
故答案为：1.5V；220V；不高于36V．
【点评】记住家庭电路电压、一节干电池电压、一个蓄电池电压、人体安全电压．

20．小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将变暗（填“变暗”“不变”或“变亮”）．
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向B端移动．

【考点】滑动变阻器的使用；欧姆定律的应用．
【专题】转换法．
【分析】根据滑动变阻器的接线方法，可判断出滑片向不同方向移动时，电路中电阻、电流的变化情况，进而判断出灯泡是变亮还是变暗．
【解答】解：（1）当滑动变阻器的B、C接线柱接入电路中时，若滑片P向A移动，则滑动变阻器的电阻增大，串联电路中的总电阻增大，在电源电压不变的情况下，电阻越大，经过灯泡L的电流越小，因此灯L将变暗；
（2）当A、D两个接线柱接入电路中时，若使灯变暗，则必须使经过灯泡的电流减小，那么滑动变阻器的电阻应增大，即滑片需向B端移动；
故答案为：变暗、B．
【点评】此题考查了滑动变阻器的使用方法和欧姆定律的应用；
使用滑动变阻器时，应按“一上一下”的原则进行连接；
根据灯泡的明暗程度来判断串联电路中电流的大小，用到了物理学中常用的“转换法”．

21．如图1所示，当将开关闭合后，两只电流表A1和A2的示数分别为图2甲、乙所示．则电流表A2的量程为0～3A，A1读数为0.48A．通过电灯泡L2的电流强度是0.72A．

【考点】并联电路的电流规律．
【专题】应用题；电流和电路．
【分析】由电路图可知两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流．根据电流表的量程和分度值读出示数，利用并联电路的电流特点求出通过电灯泡L2的电流强度．
【解答】解：由电路图可知两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流．
由甲图可知，电流表A1的量程为0～0.6A，分度值为0.02A，通过L1的电流I1=0.48A，
由乙图可知，电流表A2的量程为0～3A，分度值为0.1A，干路电流I=1.2A，
因并联电路中干路电流等于各支路电流之和，
所以，通过电灯泡L2的电流强度：
I2=I﹣I1=1.2A﹣0.48A=0.72A．
故答案为：0～3A；0.48A；0.72A．
【点评】本题考查了并联电路的特点和电流表的读数，是一道较为简答的应用题．

22．一个定值电阻的阻值是30Ω，接在电压为15V的电源上，则通过该电阻的电流是500mA．若使通过该电阻的电流为0.2A，则需要在电阻两端加上6V的电压．
【考点】欧姆定律的应用．
【专题】计算题；电路和欧姆定律．
【分析】定值电阻的阻值不变，根据欧姆定律求出该电阻的阻值，再根据欧姆定律求出通过该电阻的电流为0.2A时两端所加的电压．
【解答】解：
根据欧姆定律可得，定值电阻的电流：
I===0.5A=500mA，
因为定值电阻的阻值不变，
根据欧姆定律可得，通过该电阻的电流为0.2A时两端所加的电压：
U′=I′R=0.2A×30Ω=6V．
故答案为：500；6．
【点评】本题考查了欧姆定律的灵活应用，计算过程要注意单位的换算，同时要注意单位的换算．

23．若导体两端电压为6V时，通过它的电流强度是0.1 A，若两端电压为零，则该导体的电阻为60Ω
【考点】欧姆定律的应用；电阻．
【分析】根据欧姆定律的变形公式R=计算出电阻值，再根据影响电阻大小的因素确定导体电压为0时的电阻值，即电阻与导体的长度、材料和横截面积有关，与两端的电压无关．
【解答】解：当导体两端电压为6V时，导体的电阻为：；
因为导体的电阻与导体两端的电压无关，所以当导体两端的电压为0时，电阻值仍然为60Ω．
故答案为：60．
【点评】会熟练应用欧姆定律，知道导体的电阻与导体两端的电压无关，知道影响导体电阻的因素．

24．如图所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω．当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为2V．

【考点】欧姆定律的应用；串联电路的电流规律．
【专题】计算题；压轴题．
【分析】当开关都闭合时，为基本电路，电压表示数等于电源电压；当S1闭合、S2断开时，电压表并联在R1两端，先根据串联电路总电阻等于各分电阻之和求出总电阻，然后利用欧姆定律以及串联电路处处电流相等求出电路中的电流，最后根据U=IR求出R1两端的电压，即电压表的示数．
【解答】解：开关都闭合时，为R1的基本电路，故电源电压为 6V；
当S1闭合、S2断开时，两个电阻串联，此时电路的总电阻：R=R1+R2=10Ω+20Ω=30Ω，
则电路中的电流：I===0.2A，
即电压表的示数：U1=IR1=0.2A×10Ω=2V．
故答案为 2．
【点评】识别电路是正确解答的前提，会根据基本电路的特点和串联电路的电流规律求出相应的电流，并会熟练应用欧姆定律的变形公式进行计算．

25．如果一段导体接在电路中与导体串联的电流表读数为0.9A，与该导体并联的电压表的读数为3.6V，若将导体两端的电压改为2.4V，那么电流表的示数应为0.6A．
【考点】欧姆定律的应用．
【专题】应用题；欧姆定律．
【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，再根据欧姆定律求出导体两端的电压改为2.4V时电流表的示数．
【解答】解：由I=可得，导体电阻：
R===4Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，导体两端的电压改为2.4V时，导体的电阻仍为4Ω不变，
此时通过导体的电流：
I′===0.6A．
故答案为：0.6．
【点评】本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关．

三、实验与探究题（共15分）
26．如图中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果．

（1）它是电流表；使用时应串联在电路中，
（2）它有三 个接线柱两 个量程；
（3）当接“﹣”和“0.6”两接线柱时，最小刻度是0.02A，量程是0～0.6A；[来源:学科网ZXXK]
（4）当接“﹣”和“3”两接线柱时，最小刻度是0.1A，量程是0～3A；现在的读数是0.5A．
【考点】电流表的使用．
【专题】基本仪器的使用专题．
【分析】首先观察电表表盘上的符号，知道是测量什么物理量的仪器和物理量使用的单位；然后明确使用的量程，每一个大格和每一个小格代表的示数；最后根据电表种类确定使用方法．
【解答】解：
（1）表盘上标有A，说明是电流表，使用时应串联在电路中；
（2）它有三个接线柱，两个量程；
（3）当接“﹣”和“0.6”两接线柱时，即量程为0～0.6A量程；每一个大格代表0.2A，每一个小格代表0.02A；
（4）当接“﹣”和“3”两接线柱时，即量程为0～3A量程；每一个大格代表1A，每一个小格代表0.1A．
故答案为：（1）电流；串；（2）三；两；（3）0.02A；0﹣0.6A；（4）0.1A；0～3A；0.5A．
【点评】（1）任何一种仪器首先明确是测量什么物理量的，然后明确使用的量程，每一个大格和每一个小格代表的示数．
（2）掌握电流表和电压表的读数．

27．在如图所示电路图中的“○”内填人电流表或电压表符号，并在图上标明“十”、“﹣”接线柱的符号，使S闭合后，两表能正常偏转．

【考点】电压表的使用；电流表的使用．
【专题】电流和电路；电压和电阻．
【分析】电流表在电路中相当于导线，电压表在电路中相当于开路，据此选填并标出正负极．
【解答】解：电路图中上面的“○”内，若填入电流表，闭合开关会对中间的灯泡短路而不能工作，故应填入电压表；
下面的“○”与灯泡串联，只能填入电流表，如图所示：

【点评】会正确使用电流表和电压表，注意电流都是从正极流入，负极流出．

28．如图所示，闭合开关S，电路将是短路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线bc．

【考点】电路的三种状态．
【分析】根据电路的状态和串、并联的特点分析连接．
【解答】解：当闭合开关时，电流只经过电流表，发生了短路，会烧坏电流表和电源；
若要使两灯串联，只要去除bc导线．
故本题答案为：短；bc．[来源:学&科&网Z&X&X&K]
【点评】本题考查了短路的识别和串联的概念．电源短路是指电源两极不经过用电器直接连通的电路．把用电器首尾相接，连入电路就是串联．

四、计算题（18分）
29．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.3安，电压表读数为6伏，求：
（1）电阻R1和电源电压．
（2）滑动变阻器移到右端时，电流表和电压表的读数．

【考点】欧姆定律的应用．
【专题】计算题；欧姆定律．
【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．
（1）根据欧姆定律求出电阻R1的阻值和滑动变阻器两端的电压，根据串联电路中的电压特点求出电源的电压；
（2）根据电阻的串联求出滑动变阻器移到右端时电路中的电流，再根据欧姆定律求出电压表的示数．
【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．
（1）∵I=，
∴电阻R1的阻值：
R1===20Ω，
此时滑动变阻器两端的电压：
U2=I×=0.3A×=3V，
∵串联电路中总电压等于各分电压之和，
∴电源的电压：
U=U1+U2=6V+3V=9V；
（2）∵串联电路中总电阻等于各分电阻之和，
∴R总=R1+R2=20Ω+20Ω=40Ω；
滑动变阻器移到右端时，电路中的电流：
I′===0.225A，
电压表的示数：
U1′=I′R1=0.225A×20Ω=4.5V．
答：（1）电阻R1为20Ω，电源电压为9V；
（2）滑动变阻器移到右端时，电流表和电压表的读数分别为0.225A、4.5V．
【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．

30．在如图电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7A，电压表的示数为4.5V．试求：
（1）灯L1、L2中的电流I1和I2；
（2）L1两端的电压U1和电源电压U．

【考点】欧姆定律的应用；并联电路的电流规律．
【专题】计算题；图析法．
【分析】（1）分析电路结构，画出等效电路图；
（2）根据并联电路的电流特点求出灯L1、L2中的电流I1和I2；
（3）根据题意，由并联电路电压特点求出L1两端的电压U1和电源电压U．
【解答】解：（1）根据电路图分析电路结构，画出等效电路图，如图所示；
（2）由并联电路的特点知：流过灯L1的电流I1=IA1=0.38A；
流过灯L2的电流I2=IA2﹣IA1=0.7A﹣0.38A=0.32A；
答：流过灯L1的电流是0.38A，流过灯L2的电流是0.32A．
（3）由电路图知，U1=U=UV=4.5V；
答：L1两端的电压U1是4.5V，电源电压U是4.5V．

【点评】本题考查了并联电路的电流与电压特点，分析电路结构，画出等效电路图是正确解题的前提与关键．[来源:学科网ZXXK]

31．如图电路中，电流表示数为0.6A，电阻R2的阻值为20Ω，通过R2的电流为0.4A．求：
（1）电源电压；
（2）电阻R1的阻值．

【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．
【专题】应用题；电路和欧姆定律．
【分析】由电路图可知，R1与R2并联，电流表测干路电流，电压表测电源的电压．
（1）根据并联电路的电压特点和欧姆定律求出电源的电压；
（2）根据并联电路的电流特点求出通过电阻R1的电流，再根据欧姆定律求出电阻R1的阻值．
【解答】解：由电路图可知，R1与R2并联，电流表测干路电流，电压表测电源的电压．
（1）∵并联电路中各支路两端的电压相等，
∴根据欧姆定律可得，电源的电压：
U=U2=I2R2=0.4A×20Ω=8V；
（2）∵并联电路中干路电流等于各支路电流之和，
∴通过电阻R1的电流：
I1=I﹣I2=0.6A﹣0.4A=0.2A，
则电阻R1的阻值：
R1===40Ω．
答：（1）电源电压为8V；
（2）电阻R1的阻值为40Ω．
【点评】本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题．
