四川省南充市营山县城南二小九年级（上）期末物理试卷
　
一.选择题（每题2分，共20分）
1．关于内能及其利用，下列说法正确的是（　　）
A．温度高的物体内能一定大
B．做功和热传递都可以改变物体的内能
C．比热容跟物体吸收或放出的热量有关
D．热机的做功冲程是将机械能转化为内能
2．如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（　　）
A． B． C． D．
3．一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是（　　）
A．一定是并联 B．一定是串联
C．两灯泡规格一定相同 D．无法确定
4．两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（　　）
A．甲灯中电流较大 B．乙灯中电流较大
C．通过两灯的电流一样大 D．条件不足，无法判断
5．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（　　）

A．电流表A1的示数变小，电流变A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A2的示数变小

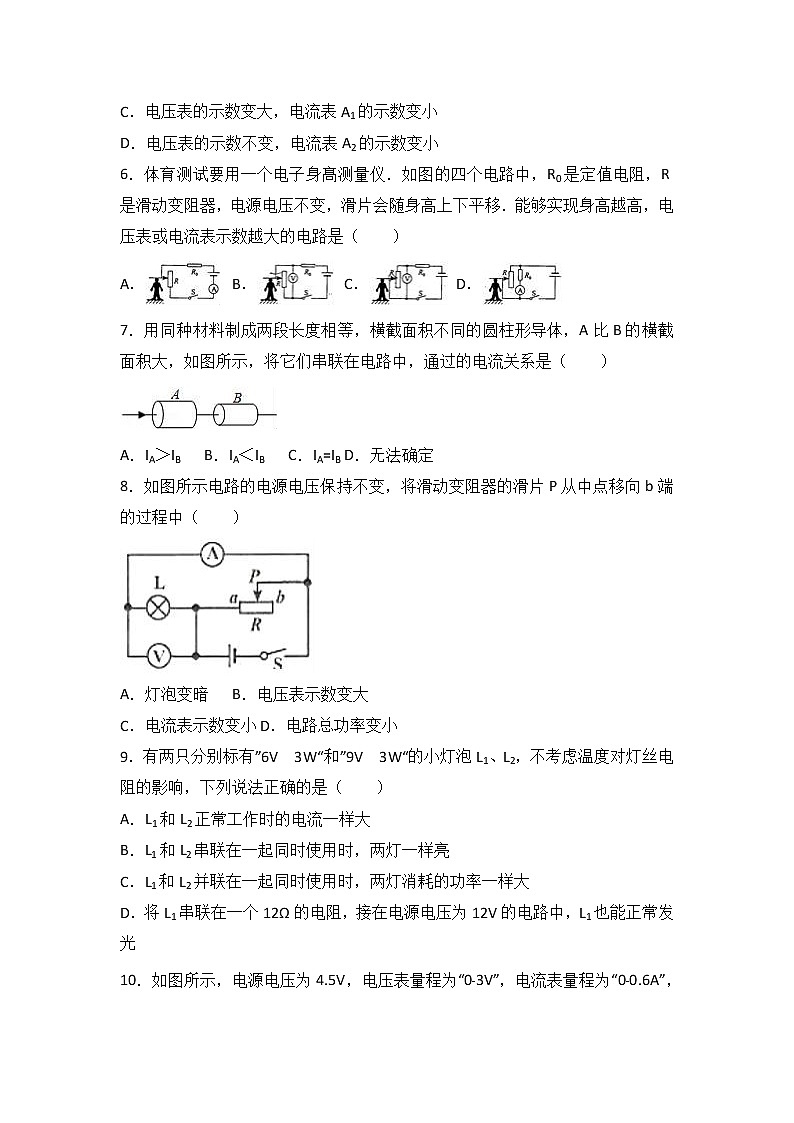

6．体育测试要用一个电子身髙测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（　　）
A． B． C． D．
7．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（　　）

A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
8．如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中（　　）

A．灯泡变暗 B．电压表示数变大
C．电流表示数变小 D．电路总功率变小
9．有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）
A．L1和L2正常工作时的电流一样大
B．L1和L2串联在一起同时使用时，两灯一样亮
C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大
D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光
10．如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω
③电压表示数变化范围是0﹣3V
④电流表示数变化范围是0.3﹣0.5A．

A．只有②、④正确 B．只有②、③正确 C．只有①、④正确 D．只有①、③正确
　
二、填空（每空1分，共18分）
11．滴入热水中的墨水比滴入冷水中的墨水扩散得快，说明分子热运动与　 　有关；把两根铅柱的端面磨平，用力压紧后可以吊起钩码，说明分子间存在　 　．
12．人们把用丝绸摩擦过的玻璃棒带的电荷叫　 　电荷；当用该玻璃捧去靠近一个带正电荷的物体时，它们会相互　 　．
13．物理学中，把　 　电荷定向移动的方向规定为电流方向；按照这个规定．金属导体中的电流方向与自由电子定向移动方向　 　（选填“相同“或“相反”）．
14．某定值电阻两端的电压为2V时，通过的电流是200mA，则该定值电阻的阻值为　 　欧：若定值电阻两端的电压变为6V时，其阻值为　 　欧．
15．用铝壶烧开水，壶中的水蒸气将壶盖顶起来，这是消耗水蒸气的　 　能对外做功，将水蒸气的　 　能转化成壶盖的　 　能．
16．在如图的电路中，电源电压恒为12V，定值电阻R0为50Ω，滑动变阻器的最大值为50Ω，小灯泡上标有“6V”字样，不考虑灯丝电阻变化．若开关S、S1、S2都闭合，当滑片P在b端时，电流表示数为　 　A．若开关S闭合，S1、S2都断开，当滑动变阻器接入电路的阻值为20Ω时，电流表的示数为0.4A，则小灯泡的额定电功率是　 　W．

17．白炽灯是根据电流的　 　 效应工作的．灯丝做成螺旋状是为了　 　（选填“增大”或“减少”）散热，以便更好地发光．
18．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器　 　（填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为　 　mA．

19．如图所示，电源两端电压恒定不变，灯泡L1、L2的铭牌可能是“1.5V　0.2A”、“3.0V　0.3A”、“6.0V 0.5A”．把AB两个接线柱接在电源两端，调节滑动变阻器的滑片P到某点a，使滑动变阻器接入电路的电阻为Ra时，电压表的示数为6V，灯泡L1恰好正常发光；把AD两个接线柱接在同一电源两端，调节滑动变阻器的滑片P到另一点b，使滑动变阻器接入电路的电阻为Rb时（滑动变阻器上的a、b两点图中未标出），电压表的示数为5.4V，灯泡L2恰好正常发光，此时灯泡L1的实际电压为其额定电压的0.6倍．则两个状态中滑动变阻器接入电路的阻值之比Ra：Rb=　 　．（灯丝的电阻保持不变）

　
三、简答题
20．小明在使用电炉子的时候发现，闭合开关，电炉丝红热，但连接电炉丝的导线却并不热，你能帮小明解释一下吗？
　
四、实验，探究题
21．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．
（1）请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．

（2）调节滑片位置，改变定值电阻两端的电压，读出其中三组电流表、电压表的示数，如表（一）中所示．①由表（一）中的数据可知实验使用的定值电阻的阻值是　 　Ω．
②由表（一）中的数据进行分析，可归纳出的结论是　 　．
表（一）
次序
1
2
3
电压（V）
2.0
4.0
6.0
电流（A）
0.1
0.2
0.3
表（二）
次序
1
2
3
电阻（Ω）
5
10
15
电流（A）
1.2
0.6
0.4
（3）如果仍用图甲电路研究电流与电阻的关系，实验中当换用不同阻值的定值电阻后，每次应调节滑动变阻器的滑片，保持　 　不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是　 　．（实验器材使用正确，量程选用合理）．
22．小雷想知道小灯的亮暗程度与什么因素有关．于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路开始探究．

（1）请你用笔画线代替导线，根据图1的电路图，将图2所示实物图连接完整．
（2）连接电路后，他进行了以下实验：
①闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数
电压/V

实际功率/W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
②请将记录数据时遗漏的物理量和单位填入表格的空格处．
（3）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数据得出的结论小灯泡的实际功率越　 　，灯泡越亮．
（4）用L2替换L1重复上面的实验时，需要改变　 　表的量程．
（5）小雷在实验结束后与同学们讨论，认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确．”这种说法正确吗？为什么　 　．
23．甲为探究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的　 　处（选填“A”、“B”或“C”）
（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是　 　．
位置
A
B
C
电流（A）
0.18
0.18
0.36
（3）纠正（2）中错误后，测出A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：　 　．（写出一条）

　
六、计算题（每题8分）
24．如图所示的电路，电源电压保持不变，灯泡正常发光时的电压为6V，当开关S1闭合，S2断开时，电灯恰好正常发光，电流表读数为0.5A，电压表读数为4V．求：
（1）电源电压和电阻R0的阻值．
（2）当开关S1、S2都闭合时，电流表和电压表的读数分别是多少？

25．在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡L上标有“6V 3W”字样，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器R2的最大阻值为20Ω．
（1）只闭合开关S1和S2时，电路消耗的功率为6W，则闭合开关S1、S2和S3时，电路的总电阻R=？
（2）在不损坏各元件的情况下，只闭合开关S1时，R1消耗的最大功率为P1，只闭合开关S3时，L消耗的最小功率为P3，则P1：P3=？

　

2017-2018学年四川省南充市营山县城南二小九年级（上）期末物理试卷
参考答案与试题解析
　
一.选择题（每题2分，共20分）
1．关于内能及其利用，下列说法正确的是（　　）
A．温度高的物体内能一定大
B．做功和热传递都可以改变物体的内能
C．比热容跟物体吸收或放出的热量有关
D．热机的做功冲程是将机械能转化为内能
【考点】G5：内能的利用及其意义．
【分析】（1）内能是分子势能和分子动能的总和．其影响因素包括：
①材料（分子种类）；②温度（分子动能）；③状态、体积（分子势能）；④质量（分子数量）．
（2）做功和热传递在改变物体的内能上是等效的．
（3）比热容是物质的一种特性，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，只与物质的种类、状态有关．
（4）热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；
【解答】解：A、在状态、质量不确定的情况下，温度高的物体内能不一定大，故A错误；
B、做功和热传递都可以改变物体的内能，故B正确；
C、每种物质都有自己的比热容，比热容与物体的质量、物体的温度变化和物体吸收热量的多少均无关；故C错误；
D、热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；故D错误．
故选B．
　
2．如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（　　）
A． B． C． D．
【考点】GM：内燃机的四个冲程．
【分析】汽油机的四个冲程是吸气、压缩、做功和排气冲程．吸气冲程进气阀打开，排气阀关闭，活塞向下运动；压缩冲程两个气阀都关闭，活塞向上运动；做功冲程两个气阀都关闭，活塞向下运动，火点塞点火；排气冲程排气阀打开，进气阀关闭，活塞向上运动．
【解答】解：A、一个气阀打开，活塞向下运动，所以是吸气冲程；
B、两个气阀都关闭，活塞向上运动，所以是压缩冲程；
C、两个气阀都关闭，活塞向下运动，火点塞点火，所以是做功冲程；
D、一个气阀打开，活塞向上运动，所以是排气冲程．
故选C．
　
3．一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是（　　）
A．一定是并联 B．一定是串联
C．两灯泡规格一定相同 D．无法确定
【考点】HT：串联电路和并联电路的辨别．
【分析】并联电路中各支路电压相等．串联电路中电流处处相等，根据欧姆定律可知，在串联电路中电阻相等的两用电器两端的电压也相等．所以两电灯两端的电压相等时，两灯可能并联，也可能串联．
【解答】解：两灯泡都在工作，灯泡两端的电压相等，根据并联电路中各支路电压相等可知：两灯可能并联；
由于串联电路中电流处处相等，两只相同的灯泡串联，灯泡两端的电压也相等；所以两灯也可能串联．
故选D．
　
4．两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（　　）
A．甲灯中电流较大 B．乙灯中电流较大
C．通过两灯的电流一样大 D．条件不足，无法判断
【考点】H!：串联电路的电流规律．
【分析】根据串联电路的特点答题：串联电路中，各处电流相同．所以当两只灯泡串联时，通过它们的电流相同．
【解答】解：两个灯泡串联接在电源上，由串联电路的特点知，流过它们的电流相等；它们的亮度不同是由它们的实际功率不同（或电阻不同）造成的．
故选C．
　
5．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（　　）

A．电流表A1的示数变小，电流变A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A2的示数变小
【考点】IZ：电路的动态分析．
【分析】由图可知，该电路为并联电路，电压表测量各支路两端的电压，电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测量的通过变阻器的电流；根据滑片位置的变化判定电阻的变化，然后根据欧姆定律和并联电路的电流、电压规律判定各表示数的变化．
【解答】解：
由图可知，R1、R2并联，电压表测量各支路两端的电压；
电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测通过变阻器R2的电流；
将滑动变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过变阻器的电流减小，即电流表A1的示数变小；
由于定值电阻两端的电压不变，所以通过它的电流不变；
并联电路中干路电流等于各支路电流的和，则干路电流减小，即电流表A2的示数变小；故AB错误；
电压表测量各支路两端的电压，电压表示数保持不变，故C错误，D正确；
故选：D．
　
6．体育测试要用一个电子身髙测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（　　）
A． B． C． D．
【考点】IZ：电路的动态分析．
【分析】先识别电路，然后根据身高的变化，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律、串联电路分压的特点以及并联电路电流的规律判断电压表或电流表示数的变化．
【解答】解：A、两电阻串联，电流表测量电路中的电流，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；
B、两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，根据串联电路分压的特点可知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；
C、两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据串联电路分压的特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故C不符合题意；
D、两电阻并联，电流表测量定值电阻所在支路电流，由于并联电路中各支路互不影响，因此通过定值电阻的电流不变，与身高无关，故D不符合题意．
故选B．
　
7．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（　　）

A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
【考点】H!：串联电路的电流规律．
【分析】A和B是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小，串联时电流相同．
【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，串联时电流相同，即IA=IB．
故选：C．
　
8．如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中（　　）

A．灯泡变暗 B．电压表示数变大
C．电流表示数变小 D．电路总功率变小
【考点】IZ：电路的动态分析．
【分析】首先判定电路的连接状态，分清电表在电路中的作用，然后根据滑片移动判定电阻的变化，根据欧姆定律判定电表示数的变化．
【解答】解：
由图可知，灯泡与滑动变阻器并联，电压表测量电源电压，所以电压表示数不变，故B错误；
灯泡与滑动变阻器并联接入电路中，电流表测量通过灯泡的电流；在并联电路中，各支路互不影响，所以滑动变阻器滑片移动时对另一条支路无影响，则灯泡的电流不变，即电流表示数不变，故C错误；
因为灯泡的电压和电流不变，所以灯泡的实际功率不变，亮度不变，故A错误；
滑片P从中点移向b端的过程中，接入电路的电阻变大，总电阻增大，故总电流减小；根据P=UI可知，电源电压不变，总电流减小，总功率减小，故D正确．
故选：D．
　
9．有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）
A．L1和L2正常工作时的电流一样大
B．L1和L2串联在一起同时使用时，两灯一样亮
C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大
D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光
【考点】IH：欧姆定律的应用；J9：电功率与电压、电流的关系；JE：实际功率．
【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；
（2）根据P=UI=求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；
（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P=比较两灯泡消耗的电功率关系；
（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．
【解答】解：
A．由P=UI可得，两灯泡正常发光时的电流分别为：
I1===0.5A，I2===A，
所以两灯泡正常发光时的电流不一样，故A错误；
B．由P=UI=可得，两灯泡的电阻分别为：
R1===12Ω，R2===27Ω，
两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；
C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P=可知，两灯泡消耗的电功率不相等，故C错误；
D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，
电路中的电流I===0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．
故选D．
　
10．如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω
③电压表示数变化范围是0﹣3V
④电流表示数变化范围是0.3﹣0.5A．

A．只有②、④正确 B．只有②、③正确 C．只有①、④正确 D．只有①、③正确
【考点】IH：欧姆定律的应用．
【分析】根据灯泡铭牌计算灯泡的额定电流，根据电流表、电压表和小灯泡的额定电流结合串联电路的特点计算变阻器接入电路的阻范围，并据此计算电流表及电压表的示数变化范围．
【解答】解：由题可知，小灯泡的额定电流：I额===0.5A，R灯===5Ω；
由图可知，L与变阻器串联，电压表测变阻器两端电压，
由I额=0.5A可知，电路中的最大电流即电流表示数最大值I大=0.5A，此时变阻器连接入电路中的电阻最小，灯泡正常工作与变阻器串联，U灯=2.5V，
R小====4Ω；电压表示数最小：U小=U﹣U灯=4.5V﹣2.5V=2V
由图可知，当变阻器接入电路电阻越大时，电压表示数越大，由于电压表采用0﹣3V量程，因此电压表最大示数U大=3V，
L两端电压：U'灯=U﹣U大=4.5V﹣3V=1.5V，
电路中的电流即电流表示数：I小=I'灯===0.3A，
变阻器电阻：R大===10Ω，
综上可得：
①小灯泡的额定电流为0.5A，故①错误；
②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω，故②正确；
③电压表示数变化范围是2V﹣3V，故③错误；
④电流表示数变化范围是0.3﹣0.5A，故④正确；
故选A．
　
二、填空（每空1分，共18分）
11．滴入热水中的墨水比滴入冷水中的墨水扩散得快，说明分子热运动与　温度　有关；把两根铅柱的端面磨平，用力压紧后可以吊起钩码，说明分子间存在　引力　．
【考点】GW：扩散现象；GH：分子间的作用力．
【分析】（1）分子在永不停息地做无规则运动，其运动快慢与温度有关，温度越高，分子的运动速度越快；
（2）分子间存在着相互作用的引力和斥力．
【解答】解：
（1）不同的物质，在相互接触时彼此进入对方的现象是扩散现象；扩散的快慢跟温度有关，温度越高，扩散越快；滴入热水中的墨水比滴入冷水中的墨水扩散的快，说明温度越高，分子热运动越剧烈；
（2）把两个铅柱的端面磨平，将磨平的端面相对，用力压紧后能吊起钩码，说明了分子间存在引力．
故答案为：温度；引力．
　
12．人们把用丝绸摩擦过的玻璃棒带的电荷叫　正　电荷；当用该玻璃捧去靠近一个带正电荷的物体时，它们会相互　排斥　．
【考点】H2：正电荷与负电荷；H8：电荷间的相互作用规律．
【分析】用丝绸摩擦玻璃棒时，玻璃棒带正电荷；同种电荷互相排斥，异种电荷互相吸引．
【解答】解：自然界只有两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫正电荷．
同种电荷互相排斥，异种电荷互相吸引，当用该玻璃捧去靠近一个带正电荷的物体时，它们会相互排斥．
故答案为：正；排斥．
　
13．物理学中，把　正　电荷定向移动的方向规定为电流方向；按照这个规定．金属导体中的电流方向与自由电子定向移动方向　相反　（选填“相同“或“相反”）．
【考点】HE：电流的方向．
【分析】电流的方向是这样规定的：正电荷定向移动的方向为电流的方向．而多数情况下是负电荷定向移动形成电流，负电荷向右移动相当于正电荷向左移动．由此入手分析．
【解答】解：
电流是由电荷的定向移动形成的，物理学中规定正电荷定向移动的方向为电流的方向．
金属导体中自由电子带负电，负电荷定向移动形成电流，电流的方向与负电荷定向移动的方向相反．
故答案为：正；相反．
　
14．某定值电阻两端的电压为2V时，通过的电流是200mA，则该定值电阻的阻值为　10　欧：若定值电阻两端的电压变为6V时，其阻值为　10　欧．
【考点】IH：欧姆定律的应用．
【分析】知道定值电阻两端的电压和通过的电流，根据欧姆定律求出定值电阻的阻值；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．
【解答】解：由I=可得，定值电阻的阻值：
R===10Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，定值电阻两端的电压变为6V时，其阻值仍为10Ω不变．
故答案为：10；10．
　
15．用铝壶烧开水，壶中的水蒸气将壶盖顶起来，这是消耗水蒸气的　内　能对外做功，将水蒸气的　内　能转化成壶盖的　机械　能．
【考点】G9：做功改变物体内能．
【分析】水蒸气膨胀做功，内能减少，温度降低．
【解答】解：水烧开以后，水蒸气对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能，水蒸气的内能减少，温度降低．
故答案为：内，内，机械．
　
16．在如图的电路中，电源电压恒为12V，定值电阻R0为50Ω，滑动变阻器的最大值为50Ω，小灯泡上标有“6V”字样，不考虑灯丝电阻变化．若开关S、S1、S2都闭合，当滑片P在b端时，电流表示数为　0.48　A．若开关S闭合，S1、S2都断开，当滑动变阻器接入电路的阻值为20Ω时，电流表的示数为0.4A，则小灯泡的额定电功率是　3.6　W．

【考点】IH：欧姆定律的应用；JA：电功率的计算．
【分析】（1）若开关S、S1、S2都闭合，定值电阻R0与滑动变阻器R并联，当滑片P在b端时，根据欧姆定律和并联电路的电流特点即可求出干路电流，即为电流表示数；
（2）若开关S闭合，S1、S2都断开，L和滑动变阻器R串联，根据欧姆定律求出滑动变阻器两端的电压，然后根据串联电路的电压特点求出灯泡两端的电压，根据公式R=可求灯泡的电阻，利用P=可求灯泡的额定电功率．
【解答】解：（1）若开关S、S1、S2都闭合，定值电阻R0与滑动变阻器R并联，
当滑片P在b端时，滑动变阻器R接入阻值最大为50Ω，
则通过R的电流：IR===0.24A，
通过R0的电流：I0===0.24A，
所以，电流表示数为I=I0+IR=0.24A+0.24A=0.48A；
（2）若开关S闭合，S1、S2都断开，L和滑动变阻器R串联，
由I=可得此时滑动变阻器两端的电压：
UR=I′R′=0.4A×20Ω=8V，
因串联电路的总电压等于各电阻两端的电压之和，
所以，灯泡两端的电压：
UL=U﹣UR=12V﹣8V=4V，
由I=可得灯泡的电阻：
RL===10Ω，
则灯泡的额定功率为：P额===3.6W．
故答案为：0.48；3.6．
　
17．白炽灯是根据电流的　热　 效应工作的．灯丝做成螺旋状是为了　减少　（选填“增大”或“减少”）散热，以便更好地发光．
【考点】HF：电流的热效应、化学效应和磁效应．
【分析】电流通过导体时电能转化成内能，把这种现象叫做电流热效应．
【解答】解：白炽灯是将电能转化为内能的，其工作原理是：电流通过灯丝时产生热量，螺旋状的灯丝可以减小热量散失，并不断将热量聚集，使得灯丝的温度达2000摄氏度以上，灯丝在处于白炽状态时，就象烧红了的铁能发光一样而发出光来．
故答案为：热；减少．
　
18．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器　会　（填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为　22　mA．

【考点】IX：家庭电路电流过大的原因；IH：欧姆定律的应用．
【分析】（1）判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（2）根据家庭电路的电压和人体的电阻，利用欧姆定律就可以求出通过人体的电流．
【解答】解：（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．
（2）家庭电路的电压U=220V，人体电阻R=10kΩ=104Ω，
因此通过人体的电流：I===0.022A=22mA．
故答案为：会；22．
　
19．如图所示，电源两端电压恒定不变，灯泡L1、L2的铭牌可能是“1.5V　0.2A”、“3.0V　0.3A”、“6.0V 0.5A”．把AB两个接线柱接在电源两端，调节滑动变阻器的滑片P到某点a，使滑动变阻器接入电路的电阻为Ra时，电压表的示数为6V，灯泡L1恰好正常发光；把AD两个接线柱接在同一电源两端，调节滑动变阻器的滑片P到另一点b，使滑动变阻器接入电路的电阻为Rb时（滑动变阻器上的a、b两点图中未标出），电压表的示数为5.4V，灯泡L2恰好正常发光，此时灯泡L1的实际电压为其额定电压的0.6倍．则两个状态中滑动变阻器接入电路的阻值之比Ra：Rb=　2：3　．（灯丝的电阻保持不变）

【考点】IH：欧姆定律的应用；ID：滑动变阻器的使用．
【分析】当A、B接电源两端时，L1与滑动变阻器串联，电压表测滑动变阻器两端的电压；
当A、D接电源两端时，灯泡L1、滑动变阻器及灯泡L2串联，电压表测滑动变阻器两端的电压；此时，电路中各部分电流相等，而L2正常发光，L1实际电压只达到额定电压的0.6；则可知两灯泡的型号；则由串联电路的电压规律可得出两种情况下滑动变阻器中的电压及电流，由欧姆定律可求得接入电阻．
【解答】解：由欧姆定律可知，三种灯的电阻分别为7.5Ω、10Ω、12Ω，当A、D接电源两端时，两灯泡串联时，两灯中的电流相等，L2正常发光，而L1只达到额定电压的0.6倍；故L2额定电流要小；若L2为“3.0V 0.3A”，L1为“6.0V，0.5A”；此时电路中电流为0.3A；L1两端的电压U=0.3A×12Ω=3.6V=0.6×6V；故符合题意；则滑动变阻器接入电阻Rb==18Ω；
电源电压U=3.0V+5.4V+3.6V=12V；则AB接电源时，滑动变阻器两端电压为6V，电路中的电流为0.5A；则滑动变阻器接入电阻Ra==12Ω；
故电阻之比：Ra：Rb=12Ω：18Ω=2：3．
故答案为：2：3．
　
三、简答题
20．小明在使用电炉子的时候发现，闭合开关，电炉丝红热，但连接电炉丝的导线却并不热，你能帮小明解释一下吗？
【考点】JI：焦耳定律的计算公式及其应用．
【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大，据焦耳定律分析判断．
【解答】答：电炉在使用时，电炉丝和导线串联，由串联电路特点可知通过的电流相等，通电时间t也相同，由于R电炉丝＞R导线，根据Q=I2Rt可知，电流通过电炉丝产生的热量多，所以会出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象．
　
四、实验，探究题
21．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．
（1）请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．

（2）调节滑片位置，改变定值电阻两端的电压，读出其中三组电流表、电压表的示数，如表（一）中所示．①由表（一）中的数据可知实验使用的定值电阻的阻值是　20　Ω．
②由表（一）中的数据进行分析，可归纳出的结论是　电阻一定时，导体中的电流与它两端的电压成正比　．
表（一）
次序
1
2
3
电压（V）
2.0
4.0
6.0
电流（A）
0.1
0.2
0.3
表（二）
次序
1
2
3
电阻（Ω）
5
10
15
电流（A）
1.2
0.6
0.4
（3）如果仍用图甲电路研究电流与电阻的关系，实验中当换用不同阻值的定值电阻后，每次应调节滑动变阻器的滑片，保持　定值电阻两端电压　不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是　电压一定时，通过导体的电流与导体的电阻成反比　．（实验器材使用正确，量程选用合理）．
【考点】IL：探究电流与电压、电阻的关系实验．
【分析】（1）由电路图电压表与定值电阻并联，电流表串联在电流中；
（2）探究电流跟电压的关系时，要控制电阻不变，改变定值电阻两端的电压；由表格数据根据R=计算定值电阻的阻值，由分析表格数据得结论；
（3）研究电流与电阻的关系时，要控制电压不变，换用不阻值的定值电阻进行实验；由表格数据总结出结论即可．
【解答】解：
（1）由电路图电压表与定值电阻并联，电流表串联在电流中，电流从电表的正接线柱流进，负接线柱流出，如图所示：
；
（2）导体中的电流与导体电阻和导体两端电压有关．探究电流跟电压的关系，要控制电阻不变，改变定值电阻两端的电压，所以实验中要调节滑片位置，改变定值电阻两端的电压；
由表格第一组数据：R===20Ω；
由表格数据知，电阻不变，电压增大为原来的几倍，则电流也增大为原来的几倍，可得：电阻一定时，导体中的电流与它两端的电压成正比；
（3）研究电流与电阻的关系时，要控制电压不变，换用不阻值的定值电阻进行实验，所以每次调节滑片应使定值电阻两端电压不变；
由表格数据，电阻增大的倍数与电流减小倍数相同，由此可得：电压一定时，通过导体的电流与导体的电阻成反比．
故答案为：（1）见上图；（2）20；电阻一定时，导体中的电流与它两端的电压成正比；（3）定值电阻两端电压；电压一定时，通过导体的电流与导体的电阻成反比．
　
22．小雷想知道小灯的亮暗程度与什么因素有关．于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路开始探究．

（1）请你用笔画线代替导线，根据图1的电路图，将图2所示实物图连接完整．
（2）连接电路后，他进行了以下实验：
①闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数
电压/V

实际功率/W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
②请将记录数据时遗漏的物理量和单位填入表格的空格处．
（3）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数据得出的结论小灯泡的实际功率越　大　，灯泡越亮．
（4）用L2替换L1重复上面的实验时，需要改变　电压　表的量程．
（5）小雷在实验结束后与同学们讨论，认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确．”这种说法正确吗？为什么　不正确，灯丝电阻受温度影响　．
【考点】JF：电功率的测量．
【分析】（1）电压表与灯泡并联，电流表选0～0.6A的量程且串联在电路中，注意正负接线柱的连接；滑动变阻器按一上一下的原则串联在电路中；
（2）根据功率的计算公式P=UI可知表中缺少的物理量；
（3）比较灯泡亮度增大时，可以判断灯泡的实际功率，因为灯泡的亮度由灯泡的实际功率决定的；
（4）L1的额定电压为2.5V，电压表选择0～3V量程；L2的额定电压为3.8V，电压表选择0～15V量程；更换灯泡，同时更换电压表的量程；
（5）导体电阻大小跟导体长度、横截面积、材料、温度有关；灯丝电阻受温度影响较大，定值电阻阻值受温度影响较小，从温度上考虑；电流跟电阻和电压同时有关，L1换成定值电阻，电阻一定，可以探究电流跟电压的关系．
【解答】解：（1）电压表的负接线柱与灯泡的左接线柱相连，滑动变阻器的任意上方接线柱与电流表0.6的接线柱相连，如下图所示：

（2）从表中数据可知，实际功率等于表中前两项之积，由P=UI可知，第二项数据为通过灯泡的电流/A；
（3）从实验1→实验2→实验3，灯泡越来越亮，灯泡实际功率越大；
（4）L1的额定功率为2.5V，电压表选择0～3V量程；
L2的额定功率为 3.8V，电压表选择0～15V量程；
所以L2替换L1，同时更换电压表量程；
（5）灯丝电阻受温度影响较大，灯泡在不同电压下，温度不同，灯丝中电阻不同，计算平均值代表灯丝电阻无意义，小雷忽略温度对电阻的影响；
故答案为：
（1）如上图所示；
（2）电流/A；
（3）大；
（4）电压；
（5）不正确灯丝电阻受温度影响．
　
23．甲为探究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的　C　处（选填“A”、“B”或“C”）
（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是　电流表正负接线柱接反　．
位置
A
B
C
电流（A）
0.18
0.18
0.36
（3）纠正（2）中错误后，测出A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：　选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性　．（写出一条）

【考点】H#：探究串并联电路中的电流特点实验．
【分析】（1）电流表使用时要串联在电路中，要测量并联电路中干路的电流，分析图中A、B、C三点，哪一点在干路上，就将那一点断开接入电流表．
（2）电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转，根据图乙所示分析答题．
（3）为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验，分析表中实验数据，然后答题．
【解答】解：
（1）电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A、B、C三点中C点在干路上，AB两点都在支路上，因此将C点断开接入电流表．
（2）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．
（3）由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只有一组实验数据，只进行了一次实验，实验次数太少，得出的结论不具有普遍性；
故答案为：（1）C；（2）电流表正负接线柱接反；（3）选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性．
　
六、计算题（每题8分）
24．如图所示的电路，电源电压保持不变，灯泡正常发光时的电压为6V，当开关S1闭合，S2断开时，电灯恰好正常发光，电流表读数为0.5A，电压表读数为4V．求：
（1）电源电压和电阻R0的阻值．
（2）当开关S1、S2都闭合时，电流表和电压表的读数分别是多少？

【考点】IH：欧姆定律的应用．
【分析】（1）由图知，S1闭合，S2断开时，L与R0串联，电压表测R0两端电压，电流表测电路中电流，由串联电路特点和欧姆定律计算电源电压和R0的阻值；
（2）由图知，S1、S2都闭合时，只有R0接入电路，由此知电压表示数，由欧姆定律计算电流中电流．
【解答】解：
（1）由电路图可知，S1闭合，S2断开时，L与R0串联，电压表测R0两端电压，电流表测电路中电流，电灯恰好正常发光，
所以UL=6V，
由串联电路的电压特点可得电源电压：
U=UL+U0=6V+4V=10V；
由串联电路的电流特点可知：I=I0=0.5A，
由I=可得R0的阻值：
R0===8Ω；
（2）当S1、S2都闭合时，灯泡短路，只有R0接入电路，
所以电压表示数：UV′=U=10V．
此时电流表示数：
I′===1.25A．
答：（1）电源电压为10V，电阻R0的阻值为8Ω．
（2）当开关S1、S2都闭合时，电流表和电压表的读数分别为1.25A、10V．
　
25．在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡L上标有“6V 3W”字样，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器R2的最大阻值为20Ω．
（1）只闭合开关S1和S2时，电路消耗的功率为6W，则闭合开关S1、S2和S3时，电路的总电阻R=？
（2）在不损坏各元件的情况下，只闭合开关S1时，R1消耗的最大功率为P1，只闭合开关S3时，L消耗的最小功率为P3，则P1：P3=？

【考点】IH：欧姆定律的应用；JA：电功率的计算．
【分析】（1）只闭合开关S1和S2时，电路为R1的简单电路，根据P=求出R1的阻值；闭合开关S1、S2和S3时，R1与L并联，先根据P=求出灯泡的阻值，根据电阻的并联求出电路中的总电阻；
（2）只闭合开关S1时，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压，当电流表的示数最大时R1消耗的电功率最大，根据P=I2R求出其大小；只闭合开关S3时，L与R2串联，电流表测电路中的电流，电压表测R2两端的电压，当电压表的示数最大时灯泡的电功率最小，根据串联电路的电压特点求出灯泡两端的电压，根据P=求出灯泡消耗的最小功率，然后得出答案．
【解答】解：（1）只闭合开关S1和S2时，电路为R1的简单电路，
由P=可得，R1的阻值：
R1===6Ω；
闭合开关S1、S2和S3时，R1与L并联，
由P=可得，灯泡的阻值：
RL===12Ω，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R===4Ω；
（2）只闭合开关S1时，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压，
当电流表的示数I=0.6A时，R1消耗的电功率最大，
P1=I2R1=（0.6A）2×6Ω=2.16W；
只闭合开关S3时，L与R2串联，电流表测电路中的电流，电压表测R2两端的电压，
当电压表的示数U2=3V时，灯泡的电功率最小，
因串联电路中总电压等于各分电压之和，
所以，灯泡两端的电压：
U3=U﹣U2=6V﹣3V=3V，
灯泡消耗的最小功率：
P3===0.75W，
则P1：P3=2.16W：0.75W=72：25．
答：（1）闭合开关S1、S2和S3时，电路的总电阻为4Ω；
（2）在不损坏各元件的情况下，只闭合开关S1时，R1消耗的最大功率为P1，只闭合开关S3时，L消耗的最小功率为P3，则P1：P3=72：25．
