九年级物理甘肃省民勤县第六中学九年级上学期期末考试物理试题（含答案）

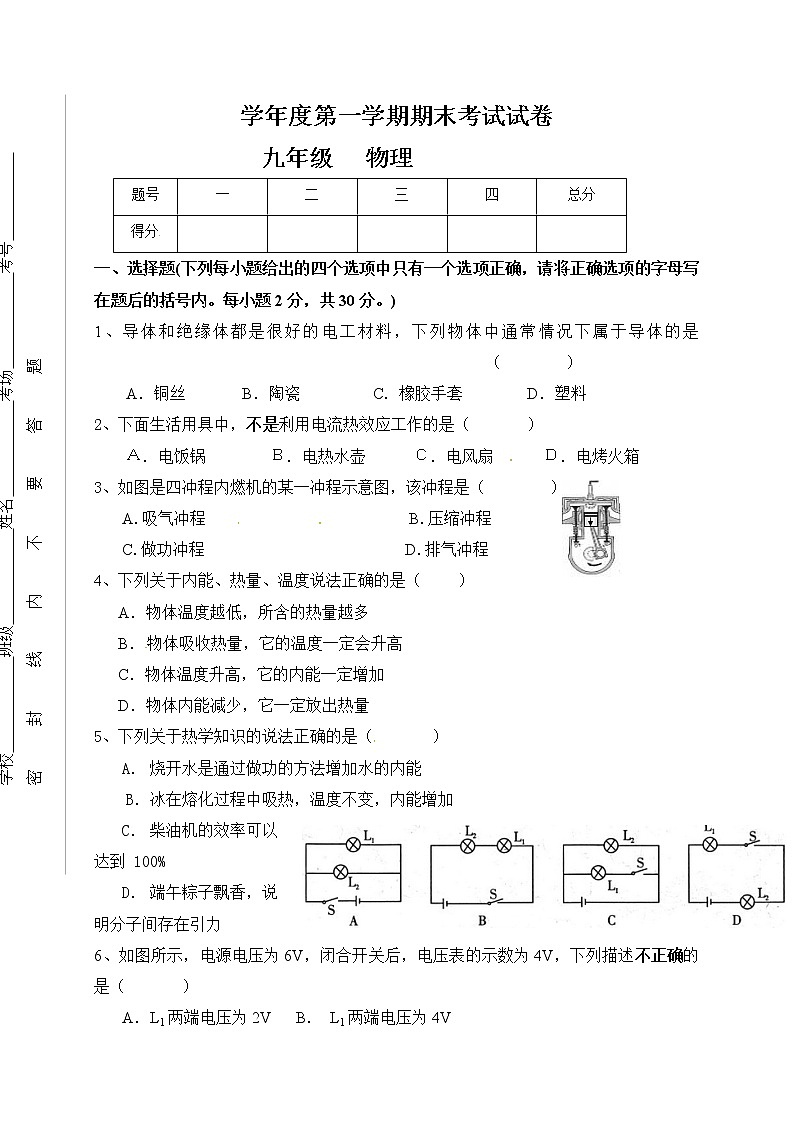

学年度第一学期期末考试试卷

九年级   物理

一、选择题(下列每小题给出的四个选项中只有一个选项正确，请将正确选项的字母写在题后的括号内。每小题2分，共30分。)

1、导体和绝缘体都是很好的电工材料，下列物体中通常情况下属于导体的是（        ）

A．铜丝       B．陶瓷         C．橡胶手套        D．塑料

2、下面生活用具中，不是利用电流热效应工作的是（       ）

Ａ．电饭锅　　　　Ｂ．电热水壶　　　Ｃ．电风扇　　　Ｄ．电烤火箱

3、如图是四冲程内燃机的某一冲程示意图，该冲程是（        ）

A.吸气冲程                         B.压缩冲程

C.做功冲程                         D.排气冲程

4、下列关于内能、热量、温度说法正确的是（　 　）

A．物体温度越低，所含的热量越多

B．物体吸收热量，它的温度一定会升高

C．物体温度升高，它的内能一定增加

D．物体内能减少，它一定放出热量

5、下列关于热学知识的说法正确的是（　   　）

　 A． 烧开水是通过做功的方法增加水的内能

B．冰在熔化过程中吸热，温度不变，内能增加

　 C． 柴油机的效率可以达到 100%

　 D． 端午粽子飘香，说明分子间存在引力

6、如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（   　　）

　 A． L1两端电压为2V   B． L1两端电压为4V

　 C． L2两端电压为4V  D． L1和L2两端电压之和为6V

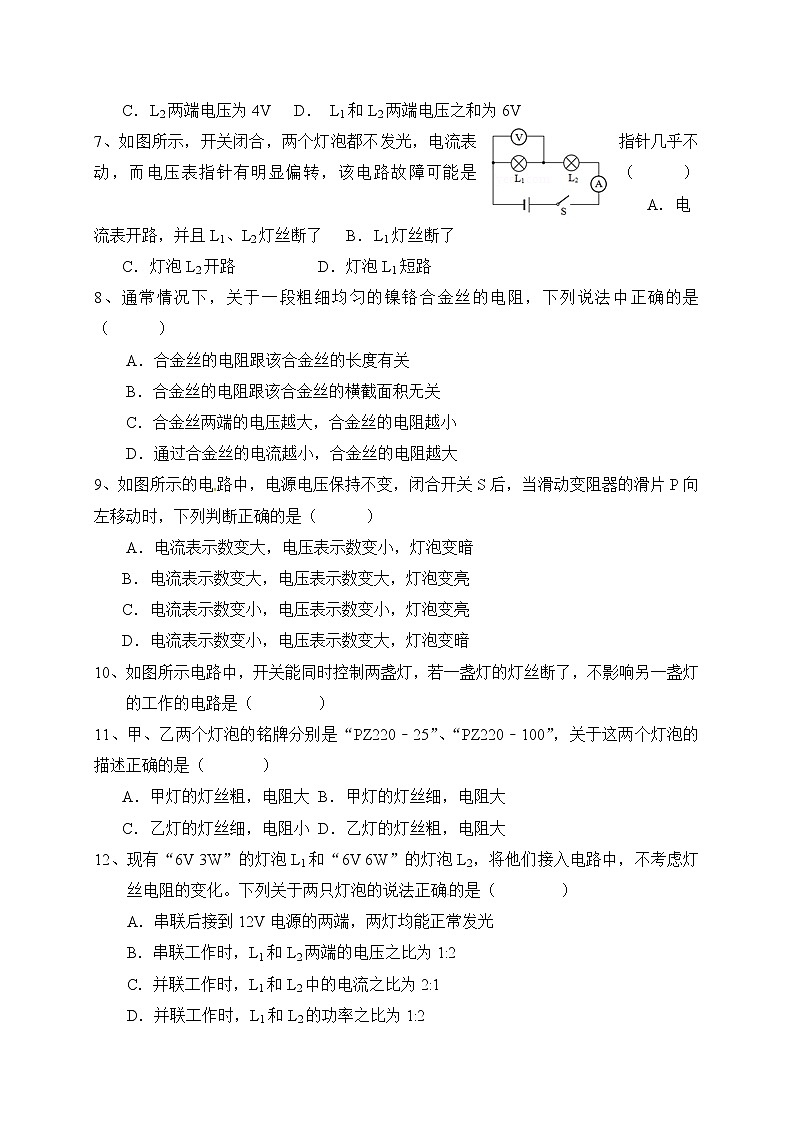

7、如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（　  　）

　 A． 电流表开路，并且L1、L2灯丝断了　 B． L1灯丝断了

　 C． 灯泡L2开路      　 D． 灯泡L1短路

8、通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（      ）

    A．合金丝的电阻跟该合金丝的长度有关

    B．合金丝的电阻跟该合金丝的横截面积无关

    C．合金丝两端的电压越大，合金丝的电阻越小

    D．通过合金丝的电流越小，合金丝的电阻越大

9、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　  　）

A．电流表示数变大，电压表示数变小，灯泡变暗

　 B． 电流表示数变大，电压表示数变大，灯泡变亮

　 C． 电流表示数变小，电压表示数变小，灯泡变亮

　 D． 电流表示数变小，电压表示数变大，灯泡变暗

10、如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（        ）

11、甲、乙两个灯泡的铭牌分别是“PZ220﹣25”、“PZ220﹣100”，关于这两个灯泡的描述正确的是（　　   ）

　 A． 甲灯的灯丝粗，电阻大 B． 甲灯的灯丝细，电阻大

　 C． 乙灯的灯丝细，电阻小 D． 乙灯的灯丝粗，电阻大

12、现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将他们接入电路中，不考虑灯丝电阻的变化。下列关于两只灯泡的说法正确的是（        ）

A．串联后接到12V电源的两端，两灯均能正常发光

B．串联工作时，L1和L2两端的电压之比为1:2

C．并联工作时，L1和L2中的电流之比为2:1

D．并联工作时，L1和L2的功率之比为1:2

13、如图所示操作中，符合安全用电规范的是（        ）

A．甲图中，手握测电笔金属杆判断插座中是否有电

 B． 乙图中，多个大功率用电器同时使用一个插座

 C． 丙图中，直接用湿手去拔插头

 D． 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线

14、灯泡L1、L2分别标有“10V  10W”和“9V  5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（　     　）

A．10V     B．9V     C．15V     D．19V

15、如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（        ）

 A．甲和乙都是阻值不变的电阻。

 B．当乙两端电压为2V时，=5Ω

 C．甲、乙串联在电路中，当电路电流为0.2A时，

电源电压为2V。

D．甲、乙并联在电路中，当电源电压为2V时，

电路总功率为1.2W。

二、填空题(每空1分，共2 0分)

16、兰州市的“牛肉面”是兰州人民“舌尖上的美食”。牛肉面四溢飘香是由于其分子的________造成的，煮烫面条过程中其内能是通过_______方式来改变的。

17、如图所示为国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于　　　　　（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是

　　　　联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能　　    　　　　。　

18、桂林“两江四湖”为国家4A级旅游景区．湖水对周围气温起到很好的调节作用，这是由于水的        较大；秋天漫步在湖边林荫道上，闻到阵阵桂花花香，这属于         现象．

19、已知天然气的热值q=7×108J/m3，小明家完全燃烧10dm3天然气，放出的热量为　     　J，

20、家庭电路中，灯泡和插座是   联的，火线与零线间的电压为     V．

21、将一根铁丝快速反复弯折数十次，铁丝弯折处会发热，表明铁丝弯折处的　 　　　升高，内能增大。说明　　 　　可以改变物体的内能。

22、两电阻R1=3Ω，R2=6Ω，把它们串联接在电源电压为3V的电路两端，总电阻R总=      Ω，R1两端的电压U1=            V；当R1与R2并联在原电路两端时，干路电流I总= ___  _           _A，R1与R2两端的电压之比U1：U2=             ，R1与R2的电功之比P1：P2=             。

23、如图所示是某同学家电能表上个月底的示数，如果他家这个月消耗了100kW•h的电能，则本月底电能表示数应该是　　　　kW•h，他家同时工作的用电器总功率不超过　　　　W。单独接入某用电器工作一段时间，电能表的转盘转过20圈，该用电器消耗　　　　kW•h的电能。[来源:学科网]

三、作图与实验探究题(共26分)

24、（3分）请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中。要求：开关控制电灯，插座单独使用。

25、（6分）小明用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系：在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的电阻丝是镍铬合金丝，电阻比较大。

   （1）通电一段时间后，小明发现                烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越              ，产生的热量越多。

（2）本实验使用了控制变量的科学方法：通过两金属丝串联的方式，控制           和               相同；还使用了转换的科学方法：把导体产生热量的多少转换为                 。

   （3）小明想把该装置改成探究物质吸热能力的实验装置，则他应将其中一个烧瓶中的煤油换成              相同的水，将甲烧瓶中的铜丝换成与乙烧瓶中镍铬合金丝的            相等的镍铬合金丝，并将两个烧瓶中的金属丝做绝缘处理。

26、(8分 )小芳为了探究“电流与导体两端电压的关系”，连接了如图甲所示的电路（电源电压为3V恒定）。

（1）用笔画线将甲图中电路连接完整，要求滑动变阻器的滑片P向A端滑动时，接入电路的电阻变小。（2分）

（2）排除故障后闭合开关，移动滑片P,根据实验数据绘制了电阻R的I-U图象如图丙中a，分析图象中数据，电阻R的阻值为R=________Ω，可得结论:在____________一定时，通过导体的电流与导体________________。滑动变阻器除保护电路外，另一作用是__________________。

（3）小芳仅将实验中的电阻R拆下，换用一个额定电压为2.5V的小灯泡，继续实验。移动滑片P到某一点，电压表示数如图乙所示，此时小灯泡两端电压为_______V，实验得到L的I-U图象如丙中的图线b，则小灯泡的额定功率为________W。

27、（9分）张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，所选用的电压表有0 ～3V和0 ～ 15V两个量程，小灯泡所标示的额定电压为2.5V。

（1）该实验的原理是              。实验中电压表他应选用

              V量程；

（2）张皓同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作是                             。

（3）张皓同学按甲图连好电路如图乙所示，闭合开关前，他应将滑片P移到滑动变阻器的最      （选填“左”或“右”）端；

（4）接着检查电路连接，他发现有一根导线连接错了，请你在乙图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；（2分）

（5）改正连接后，他闭合开关，发现灯泡不发光，电流表有示数，电压表示数为0，移动滑动变阻器的滑片P可以改变电流表的示数，那么电路的故障原因是：             ；

（6）排除故障后进行实验，他根据实验测得的数据，画出了小灯泡的电流随电压变化的图像如图丙所示，由图像可知小灯泡的额定功率是         W；

（7）由步骤（6）知小灯泡的电流随电压变化的图像不是一条直线，他结合实验过程分析得知，形成的原因是：                         。

四、计算题（共24分，计算部分要有主要公式及数值代入过程，结果要有数值和单位。）

28、（4分）两电阻连接如图所示，已知R1=20Ω,R2=40Ω.当开关S断开时，电路中的电流为0.6A。

求（1）电源电压是多少？

（2）开关S闭合时，电路中的总电流是多少？

29、（5分）电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V。

求：（1）电阻R1两端的电压；

（2）通过电阻R2的电流。

（3）通电100s电流通过电阻R2产生的热量。

30、（7分）小丽家新买了一台电热水器，下表是该热水器的一些技术参数．

现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，求：[来源:Zxxk.Com]

（1）此过程中水所吸收的热量；

（2）热水器中电热丝的电阻；

（3）热水器的效率．

31、（8分）如图所示，灯L标有“6V  3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求

（1）灯L正常发光时的电阻是多少？

（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？

（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？

民勤六中2015--2016学年度第一学期期末考试试卷

一、选择题(下列每小题给出的四个选项中只有一个选项正确，请将正确选项的字母写在题后的括号内。每小题2分，共30分。)

[来源:学_科_网Z_X_X_K]

二、填空题(每空1分，共20分)

16、运动，热传递；        17、用电器，并联，吸引轻小物体；

18、比热容，扩散；        19、7×106；          20、温度，做功；

21、9, 1, 2, 1:1, 2:1；   22、1223.4， 2200， 0.01；

三、作图与实验探究题(共27分)

23、

24、（1） 乙     大     （2）电流   通电时间   温度计示数的高低  （3）质量   阻值

25、（1）答案如图（2分）

（2）5，电阻，两端电压成正比，改变电阻R两端电压；

（3）1.8,0.625..

26、(1)P=UI,0～3 ；[来源:学科网]

（2）连接电路之前开关没有断开   (3)左 ；

（4）答案如图（2分）

(5)灯泡短路 ；  （6）0.75 ；

（7）灯丝的电阻会随温度的变化而变化.

四、计算题（共24分，计算部分要有主要公式及数值代入过程，结果要有数值和单位。）

27、(1)、U=U1=I1R1=0.6A×20Ω=12V

（2）、

28、（1）U1=U－U2=12V－8V=4V

（2）

（3）W=U2I2t=8V×0.2A×100S=160J

29、（1）水吸收的热量：Q=c水m（t﹣t0）=4.2×103J/（kg•℃）×50kg×（45℃﹣25℃）=4.2×106J；

（2）由P=可知，电热丝的电阻：R===24.2Ω

（3）热水器消耗的电能：

W=Pt=2000W×40×60s=4.8×106J，

热水器的效率：η=×100%=×100%=87.5%．

30、（1）由P=得灯正常发光时的电阻：R===12Ω；

（2）当闭合S1、S3时，灯L与电阻R并联接在电源两端，I===1A

Q=I2Rt=（1A）2×6Ω×60s=360J；

（3）当断开S1、S3，闭合S2时，灯L与电阻R串联，整个电路消耗的电功率最小；[来源:学科网ZXXK]

R总=RL+R=12Ω+6Ω=18Ω

Imin===

Pmin=UImin=6V×=2W．
