九年级物理北京八中九年级（上）期中物理试卷（含答案）
展开
这是一份九年级物理北京八中九年级（上）期中物理试卷（含答案），共47页。试卷主要包含了实验选择题，实验填空題，计算題等内容，欢迎下载使用。

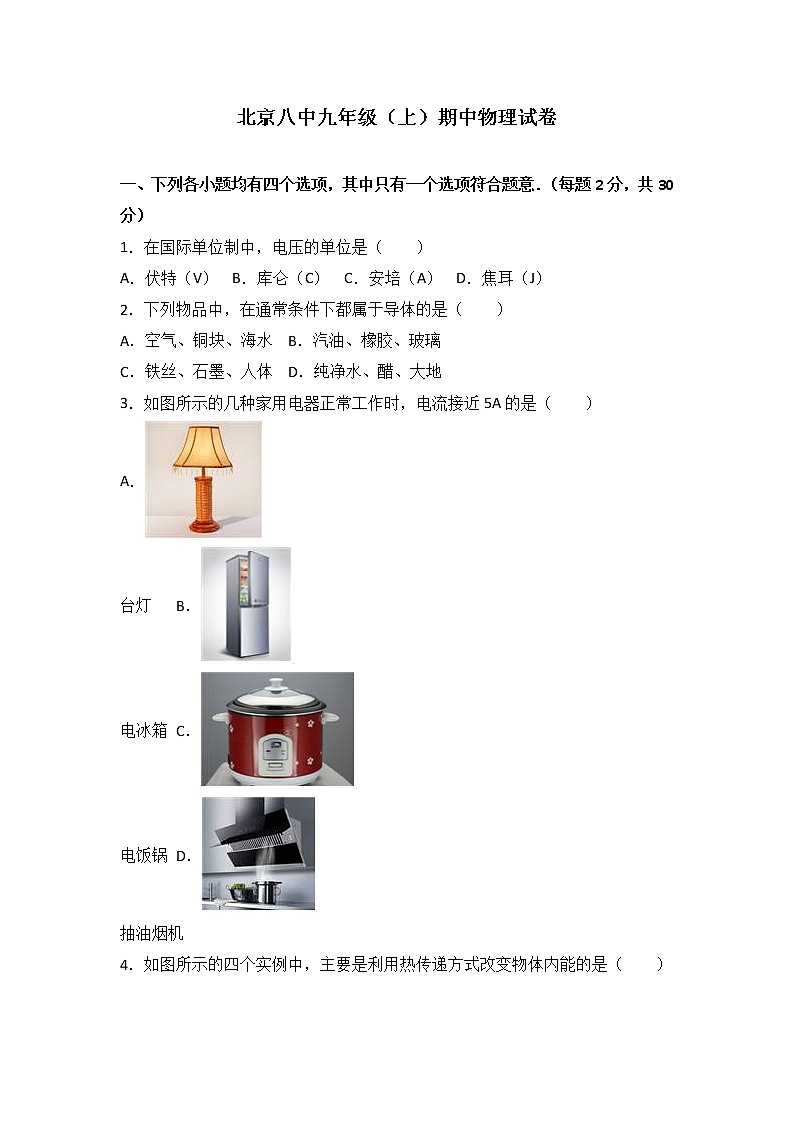

北京八中九年级（上）期中物理试卷
一、下列各小题均有四个选项，其中只有一个选项符合题意．（每题2分，共30分）
1．在国际单位制中，电压的单位是（ ）
A．伏特（V） B．库仑（C） C．安培（A） D．焦耳（J）
2．下列物品中，在通常条件下都属于导体的是（ ）
A．空气、铜块、海水 B．汽油、橡胶、玻璃
C．铁丝、石墨、人体 D．纯净水、醋、大地
3．如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．
台灯 B．
电冰箱 C．
电饭锅 D．
抽油烟机

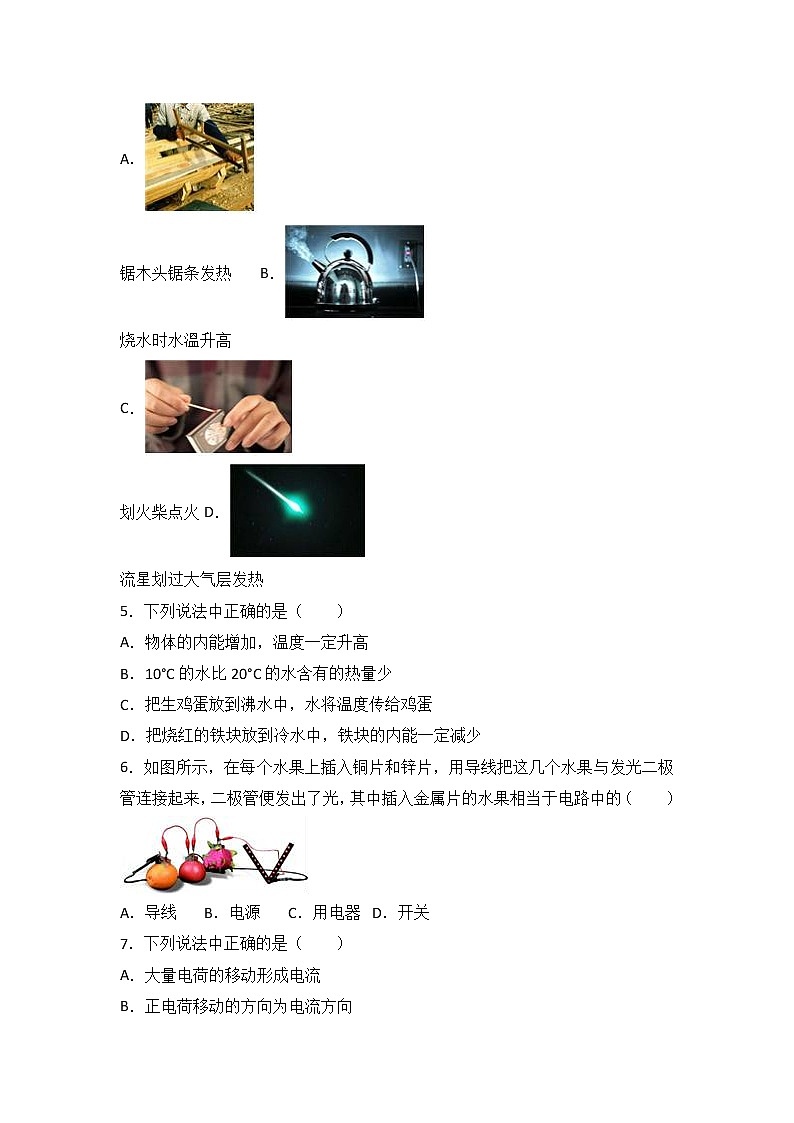

4．如图所示的四个实例中，主要是利用热传递方式改变物体内能的是（ ）
A．
锯木头锯条发热 B．
烧水时水溫升高
C．
划火柴点火 D．
流星划过大气层发热
5．下列说法中正确的是（ ）
A．物体的内能增加，温度一定升高
B．10°C的水比20°C的水含有的热量少
C．把生鸡蛋放到沸水中，水将温度传给鸡蛋
D．把烧红的铁块放到冷水中，铁块的内能一定减少
6．如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A．导线 B．电源 C．用电器 D．开关
7．下列说法中正确的是（ ）
A．大量电荷的移动形成电流
B．正电荷移动的方向为电流方向
C．电路两端有电压，电路中可能没有电流
D．绝缘体不容易导电，是因为绝缘体中没有电荷

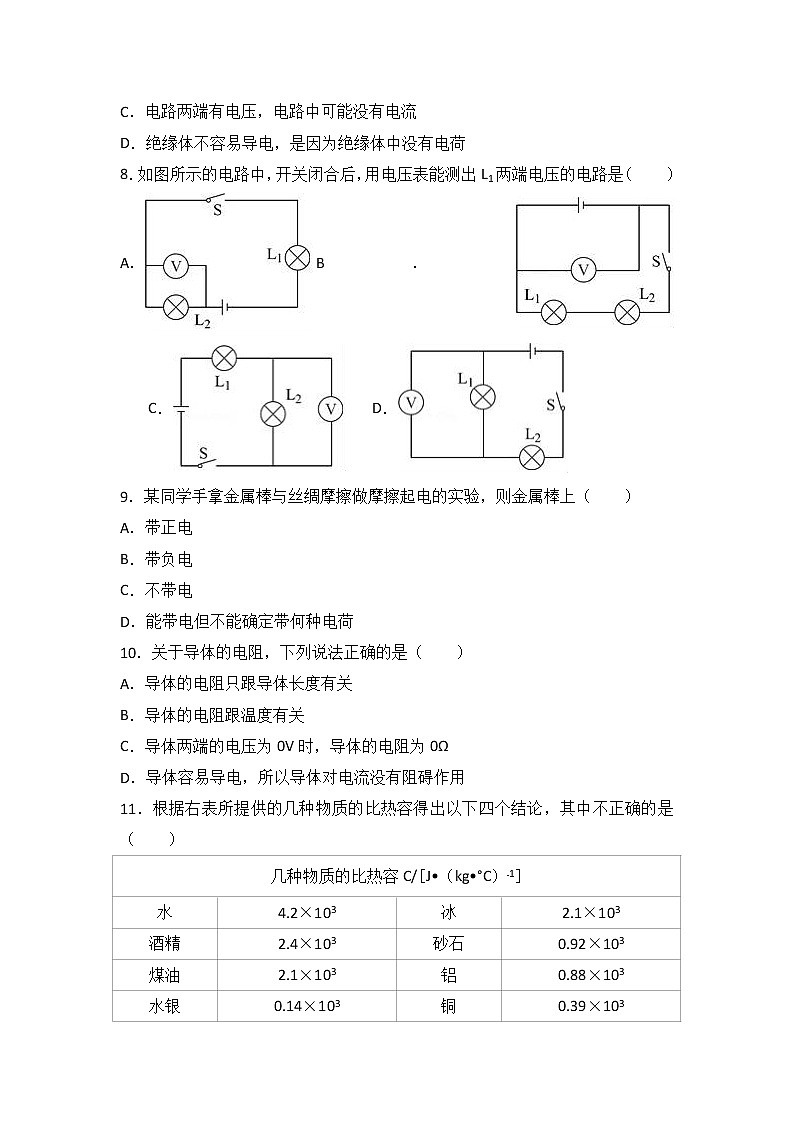

8．如图所示的电路中，开关闭合后，用电压表能测出L1两端电压的电路是（ ）
A． B． C． D．
9．某同学手拿金属棒与丝绸摩擦做摩擦起电的实验，则金属棒上（ ）
A．带正电
B．带负电
C．不带电
D．能带电但不能确定带何种电荷
10．关于导体的电阻，下列说法正确的是（ ）
A．导体的电阻只跟导体长度有关
B．导体的电阻跟温度有关
C．导体两端的电压为0V时，导体的电阻为0Ω
D．导体容易导电，所以导体对电流没有阻碍作用
11．根据右表所提供的几种物质的比热容得出以下四个结论，其中不正确的是（ ）
几种物质的比热容C/[J•（kg•°C）﹣1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
砂石
0.92×103
煤油
2.1×103
铝
0.88×103
水银
0.14×103
铜
0.39×103
A．水比酒精的比热容大
B．同种物质在不同状态下的比热容不同
C．质量相等的铜块和砂石，吸收相等的热量，砂石的末温比铜块的末温高
D．质量相等的铜块和铝块都降低1°C，铝块比铜块放出的热量多
12．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都由中点向左滑动时，灯泡L1和L2的亮度变化是（ ）
A．L1、L2都变亮 B．L1、L2都变暗
C．L1变亮，L2不变 D．L1变暗，L2不变
13．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
14．小鸣发现每天妈妈上班前都要检查家中卧室的两个窗户是否关好．为减少妈妈的辛苦，小鸣想设计一个能显示窗户是否关闭的简单电路．要求：当总开关S闭合后，两个窗户只要有一个没关好（相当于一个开关断开），该窗户对应的指示灯就发光．在图所示的四个电路中，符合上述设计要求的是（ ）
A． B． C． D．
15．三盏小灯泡分别按图中甲、乙两种方式连接在电源两端，电源电压相等．当闭合开关后，下列说法错误的是（ ）
A．甲图中的三盏灯是串联，乙图中的三盏灯是并联
B．甲图中，电压表的示数为灯L1和L2两端的电压之和
C．乙图中，电流表的示数为通过灯L1和L3电流之和
D．乙图中，电压表的示数为灯L1和L2两端的电压之和
二、下列各小题均有四个选项，其中符合題意的选项均多于一个．（共8分，每小题2分，全选对的得2分，选对但不全的得1分，有错选的不得分）
16．下面说法中正确的是（ ）
A．分子间相互作用的引力和斥力是同时存在的
B．物体含有的热量多少，与物体的温度高低及构成物体的物质种类有关
C．物体温度升高，它的内能一定增加
D．烟雾能在空中上升，是因为烟雾分子不停地做无规则运动
17．下列说法错误的是（ ）
A．只有电子的定向运动才能形成电流
B．导体能够导电是因为导体内有大量的自由电子存在
C．绝缘体不导电，所以没有电阻
D．有些绝缘体在一定的条件下可能变成导体
18．如图所示，①②③④为四个物理探究实验，ABCD为应用实例，箭头表示它们的对应关系，其中对应关系正确的是（ ）
A．内燃机 B．验电器 C．油量表 D．滑动变阻器
19．关于导体和绝缘体的下列说法中，不正确的是（ ）
A．电路中只要有电源，就会有电流
B．两个灯泡两端的电压相等，则这两盖灯一定是并联的
C．我国家用电器，它们正常工作时两端电压是220V
D．通过两盏灯的电流相等，则这两盏灯不一定是串联的
三、实验选择题（下列各小題均有四个选项，其中只有一个选项符合題意，20题、21题每题2分，其余每题1分，共11分）
20．如图所示，实验室用电流表的读数为（ ）
A．0.5A B．0.45A C．2.2A D．2.5A
21．如图所示，实验室用电压表的读数为（ ）
A．2.5V B．10.5V C．12V D．12.5V
22．如图所示，将开关和灯泡引出的两根导线分别与滑动变阻器的两个接线柱相连，使得滑片P向右滑动时灯泡的亮度增加，则这两根导线应与滑动变阻器的（ ）两个接线柱相连．
A．AC B．AB C．BD D．AD
23．如图所示，用气筒不断向装有少量水的瓶内用力打气，可观察到瓶塞从瓶口跳出，此时瓶内有白雾产生．当瓶塞从瓶口跳出时，瓶内有白雾产生，这是因为瓶内气体的内能（ ）温度降低，发生了液化现象．
A．增大 B．减小 C．不变 D．无法确定
24．如图所示电路，当开关S闭合时，若三个电阻R1、R2、R3串联，则图中〇里两块电表应为（ ）
A．①是电流表、②是电压表 B．①②都是电压表
C．①是电压表、②是电流表 D．①②都是电流表
25．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时只要把A 和B 接入电路，顺时针旋动滑片时，电位器接入电路的电阻值（ ）
A．变大 B．不变 C．变小 D．无法确定
26．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.8A，则通过L1和L2的电流分别是（ ）
A．1.5A，0.8A B．0.7A，0.8A C．0.8A，1.5A D．0.8A，0.7A
27．把两种不同的金属片插入杆檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是（ ）
A．金属片B是水果电池的正极
B．水果电池把电能转化为化学能
C．金属片A是水果电池的正极
D．水果电池把化学能转化为内能
28．某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为（ ）
A．此设计可行，称重表由电流表改装
B．此设计可行，称重表由电压表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
四、实验填空題（29题、37題每题2分，39題4分，其余每空、每图1分，共42分）
29．如图所示，实验室用电阻箱读数为 Ω．
30．（1）如图甲所示，将截面磨光的两铅柱对接并紧压在一起，下面挂很重的物体也不能将它们分开．这个现象说明： ．
（2）如图乙所示，在量筒中装一半清水，在水的 注入硫酸铜溶液（选填“上面”或“下面”），可观察到无色的清水与蓝色硫酸铜溶液之间有明显的界面，静放10天后，界面变得模糊不清．这种现象叫做 现象，用分子动理论解释成因：一是分子之间有空隙，二是分子在 ．
31．下面是我们曾做过的两个实验：
（1）如图所示，将废旧灯泡灯芯的玻璃柱接入电路接通开关后，灯泡 （选填“会”或“不会”）发光．加热废灯泡灯芯的玻璃柱到红炽状态，小灯泡最后会发光，这是因为 ．
（2）如图所示，将废旧灯泡的灯丝接入电路，给灯丝缓慢加热，电流表示数变 ，小灯泡亮度将 ，这一现象说明 ．
32．同学们为了“探究物体吸收的热量与物质种类的关系”，利用如图所示的实验装置进行实验，并记录数据如下表所示，请你根据表中的数据回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
食用油的温度/℃
20
24
28
32
36
40
44
48
（1）实验中，要在甲、乙两个相同的烧杯中分别加入相同 的水和食用油（选填“质量”或“体积”）．
（2）另外，还应选择两个完全相同的电加热器，选择相同的电加热器目的是为了 ．
A．在相同时间内，两个电加热器对水和食用油放出的热量相同
B．在相同时间内，使水和食用油升高的温度相同
（3）若使水和食用油升高相同的温度， 需要的加热时间更长．
A．食用油 B．水
（4）图2是根据实验数据画出的图象，其中图线①表示的是 吸热升温情况．
A．食用油 B．水．
33．按要求画出电路图，并连接图实物图，要求：电灯L1、L2串联，电压表V1测灯L1两端的电压，电压表V2测灯泡L1、L2的总电压，滑动变阻器控制灯L1和L2的电流，滑动变阻器滑片向右移动时，灯泡变亮．
34．小红同学连接并联电路的实验电路时，如图所示．
（1）请你说明在开关S闭合后观察到L1和L2的现象为 ．
（2）请你改动图中一根导线的连接位置，闭合开关S后，使两灯都发光，且电流表都有正确示数．（在需要改动的导线上画“×”，并画出改动后的连线）
35．在中国科学技术馆有一件展品﹣﹣静电滚球，如图所示．它由中心电极、金属小球、接地的金属板构成．转动手柄时，金属小球会在中心电极与接地的金属板间循环往复运动．
（1）转动手柄使中心电极带正电，金属小球靠近中心电极一侧带 电荷，远离电极的一侧带等量的异种电荷．中心电极对负电荷有 力，对正常电荷有排斥力．由于负电荷离中心电极距离更近，所以吸引力大于排斥力，金属小球就会 中心电极（选填“靠近”或“远离”）．
（2）当金属小球与中心电极碰撞时，负电荷被中和，此时金属小球带 电，由于同种电荷相互 ，金属小球会远离中心电极．当金属小球与接地的金属板碰撞时，正电荷被导入地下，此时小球又恢复电中性．
36．在做“影响电阻大小的因素”的实验时，如图所示．
（1）实验中，通过 的大小来比较电阻的大小，运用的物理研究方法是 ；
（2）为了研究电阻与导体长度的关系，应选用导线 ，得到的结论是 ；
（3）为了研究电阻与 的关系，应选用导线B和导线E．
导线代号
A
B
C
D
E
F
G
长度（m）
0.5
0.5
1.5
1.0
0.5
1.5
0.5
横截面积
（mm2）
1.2
1.8
1.8
1.2
0.8
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
电流（A）
0.6
0.5
0.2
0.3
0.4
0.2
0.2
37．在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据得出电压跟电阻关系式U= ．
R/Ω
2
4
6
8
10
12
U/V
3
6
9
12
15
18
38．瑞瑞同学对串联电路电压规律进行了探究，进行了如下操作．
【猜想与假设】串联电路电源总电压等于各用电器两端的电压之和．
【设计与进行实验】
（1）断开开关，按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，釆用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上：
（4）测出AC间的电压．
【交流与评估】
（1）在拆接电路时，开关必须先 ．
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？
（3）方法改进后，分别测出AB、BC、AC间的电压记录在右面表格中．分析瑞瑞同学的实验数据可以得出的结论是：
a．在串联电路中，各用电器两端电压相等．
b．在串联电路中，电路总电压 各用电器两端的电压之和（填“等于”或“不等于”）．
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
（4）这个实验在设计方案上还存在的不足之处是：
① ．
② ．
39．在并联电路中，通过灯泡L1电流用I1表示，干路电流用I表示．实验桌上有如下器材：电压恒定的电源一个、电流表两只、开关一个、不同规格的小灯泡和导线若干．小明想利用实验桌上的这些器材，设计一个实验证明：在并联电路中，当通过灯泡L2电流不变时，通过灯泡L1的电流I1越大，干路电流I越大．
请（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格．
六、计算題（共6分，41题3分，42题3分）
40．某县在冬季利用地热能为用户取暖．县内有一口自喷状态地热井，出水温度为90°C，出水质量为2×105kg．c水=4.2×103J/（kg•°C），天然气的热值为4×107J/m3．
求：（1）当流出的地热水温度降低到40°C，所放出的热量．
（2）这些热量如果用天然气蒸汽锅炉供热，且天然气蒸汽锅炉的热效率为84%，则需要多少天然气？
41．现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为1.4V，电源由两节新的干电池串联而成（电源电压保持不变）．
求：（1）通过两只灯泡的电流I1和I2分别为多少？
（2）灯泡L1和L2两端的电压U1和U2分别是多少？
2017-2018学年北京八中九年级（上）期中物理试卷
参考答案与试题解析
一、下列各小题均有四个选项，其中只有一个选项符合题意．（每题2分，共30分）
1．在国际单位制中，电压的单位是（ ）
A．伏特（V） B．库仑（C） C．安培（A） D．焦耳（J）
【考点】I1：电压．
【分析】电学中各个物理量都有自己的国际单位；电压的国际单位是伏特，简称伏，符号为V．
【解答】解：A、伏特（V）是电压的单位；故A正确；
B、库仑（C）是电荷量的单位；故B错误；
C、电流的单位是安培（A）；故C错误；
D、焦耳（J）是功及能量的单位；故D错误；
故选A．
2．下列物品中，在通常条件下都属于导体的是（ ）
A．空气、铜块、海水 B．汽油、橡胶、玻璃
C．铁丝、石墨、人体 D．纯净水、醋、大地
【考点】HJ：导体．
【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．根据它们的用途来分析．
【解答】解：
A、铜块、海水容易导电，是导体，空气不容易导电是绝缘体，不符合题意；
B、汽油、橡胶、玻璃不容易导电，是绝缘体，不合题意；
C、铁丝、石墨、人体都容易导电，是导体，符合题意；
D、纯净水、醋、大地中，纯净水不容易导电，是绝缘体，不合题意．
故选C．
3．如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．
台灯 B．
电冰箱 C．
电饭锅 D．
抽油烟机
【考点】HG：电流的大小．
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
【解答】解：A、台灯的工作电流在0.2A左右；故A错误；
B、电冰箱的电流约1A；故B错误；
C、电饭锅的功率较大在1000W以上，工作电流在5A左右，符合实际；故C正确；
D、抽油烟机的功率在100W左右；故工作电流约0.5A；故D错误；
故选C．
4．如图所示的四个实例中，主要是利用热传递方式改变物体内能的是（ ）
A．
锯木头锯条发热 B．
烧水时水溫升高
C．
划火柴点火 D．
流星划过大气层发热
【考点】GA：热传递改变物体内能．
【分析】本题抓住改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化；热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，有传导、对流和辐射三种形式．
【解答】解：A、在锯木料时，锯条的温度会升高，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故A错误．
B、烧水时水温升高，属于热传递改变物体的内能，故B正确；
C、划火柴点火是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故C错误；
D、流星在大气层中由于受到摩擦力，从而消耗机械能转化为内能，属于做功改变内能，故D错误．
故选B．
5．下列说法中正确的是（ ）
A．物体的内能增加，温度一定升高
B．10°C的水比20°C的水含有的热量少
C．把生鸡蛋放到沸水中，水将温度传给鸡蛋
D．把烧红的铁块放到冷水中，铁块的内能一定减少
【考点】G6：温度、热量与内能的关系；G8：热传递．
【分析】（1）晶体熔化过程中，吸热，内能增加，但温度不变；
（2）热量是一个过程量，不能说含有多少热量；
（3）温度是指物体冷热的程度，不能传递温度；
（4）内能的大小与物体的质量、温度有关；
【解答】解：A、物体的内能增加，温度不一定升高，如：晶体熔化过程中，吸热，内能增加，但温度不变，故A错误；
B、热量是一个过程量，不能说含有多少热量，故B错误；
C、温度是指物体冷热的程度，不能传递温度；把生鸡蛋放到沸水中，是水将热量传给鸡蛋，故C错误；
D、把烧红的铁块放到冷水中，铁块向外放出热量，其内能一定减少，故D正确；
故选D．
6．如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A．导线 B．电源 C．用电器 D．开关
【考点】HN：电路的组成．
【分析】水果中有化学能，可转化为电能，再通过二极管转化为光能．
【解答】解：
要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源．
故选B．
7．下列说法中正确的是（ ）
A．大量电荷的移动形成电流
B．正电荷移动的方向为电流方向
C．电路两端有电压，电路中可能没有电流
D．绝缘体不容易导电，是因为绝缘体中没有电荷
【考点】HD：电流的形成；HE：电流的方向；HK：绝缘体．
【分析】（1）电荷的定向移动形成电流；
（2）正电荷定向移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反．
（3）电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流；
（4）导体容易导电，是因为导体内有能够自由移动的电荷；而绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷．
【解答】解：A、电荷的定向移动形成电流；故A错误；
B、正电荷定向移动的方向是电流的方向；只有定向移动方向才是电流方向；故B错误；
C、电路中有电压且电路是通路，电路中才有电流；故C正确；
D、绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷．故D错误；
故选C
8．如图所示的电路中，开关闭合后，用电压表能测出L1两端电压的电路是（ ）
A． B． C． D．
【考点】I3：电压表的使用．
【分析】电压表应与被测电路并联，分析电路图，确定电压表所测电路，然后答题．
【解答】解：
A、图中，电压表并联在灯L2两端，测灯L2两端电压，故A错误；
B、图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），故B错误；
C、图中，电压表并联在灯L2两端，测灯L2两端电压，故C错误；
D、图中，电压表并联在灯L1两端，测灯L1两端电压，故D正确．
故选D．
9．某同学手拿金属棒与丝绸摩擦做摩擦起电的实验，则金属棒上（ ）
A．带正电
B．带负电
C．不带电
D．能带电但不能确定带何种电荷
【考点】H6：摩擦起电．
【分析】两种束缚电子能力不同的物质相互摩擦后，电子发生转移，得到电子的物质带负电，失去电子的物质带正电．
【解答】解：金属和丝绸两种不同的物质摩擦，不论两种物质束缚电子的能力是否相同，金属棒都不会带上电，因为金属棒即使带上了电，金属棒、人体、大地都是导体，立刻会把所带的电导向大地，使金属棒不带电．
故选C．
10．关于导体的电阻，下列说法正确的是（ ）
A．导体的电阻只跟导体长度有关
B．导体的电阻跟温度有关
C．导体两端的电压为0V时，导体的电阻为0Ω
D．导体容易导电，所以导体对电流没有阻碍作用
【考点】I9：电阻．
【分析】导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关．
【解答】解：A、电阻大小与导体的材料、长度、横截面积、温度有关，故A错误；
B、电阻大小与导体的材料、长度、横截面积、温度有关，故B正确；
C、电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关．故导体两端的电压为0V时，导体的电阻不为0；故C错误；
D、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；故D错误；
故选B．
11．根据右表所提供的几种物质的比热容得出以下四个结论，其中不正确的是（ ）
几种物质的比热容C/[J•（kg•°C）﹣1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
砂石
0.92×103
煤油
2.1×103
铝
0.88×103
水银
0.14×103
铜
0.39×103
A．水比酒精的比热容大
B．同种物质在不同状态下的比热容不同
C．质量相等的铜块和砂石，吸收相等的热量，砂石的末温比铜块的末温高
D．质量相等的铜块和铝块都降低1°C，铝块比铜块放出的热量多
【考点】GD：比热容的概念．
【分析】（1）不同的物质的比热容一般不同；
（2）比热容的大小与物质的状态有关；
（3）（4）根据吸热公式Q=cm△t可判断．
【解答】解：A、由表格可知，水比煤油的比热容大，故A正确；
B、比热容的大小与物质的状态有关，水和冰的比热容不同，故B正确；
C、根据吸热公式Q=cm△t可知，质量相等的铜块和砂石，吸收相等的热量，砂石的变化温度小于铜块的变化温度，但不清楚它们的初温，故无法判断末温，故C错误；
D、质量相等的铝块和铜块，降低相同的温度，由于铝的比热容比铜的比热容大，根据吸热公式Q=cm△t可判断，铝块放出的热量多，故D正确．
故选C．
12．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都由中点向左滑动时，灯泡L1和L2的亮度变化是（ ）
A．L1、L2都变亮 B．L1、L2都变暗
C．L1变亮，L2不变 D．L1变暗，L2不变
【考点】IH：欧姆定律的应用．
【分析】在第一个图中，灯泡和滑动变阻器串联，滑片向左移动，滑动变阻器接入电路电阻变小，电路电流变大，灯泡两端电压增大，根据公式P=可求灯泡的功率的变化．
在第二个图中，灯泡和滑动变阻器并联，不管滑片怎样移动，灯泡上的电压始终等于电源电压，根据公式P=可求灯泡的功率的变化．
【解答】解：
（1）在第一个图中，滑片向左移动，灯泡两端电压变大，根据公式P=可知，灯泡消耗的电功率变大，L1亮度变亮；故BD错误；
（2）在第二个图中，当滑动变阻器的滑片P都向左滑动时，灯泡上的电压始终等于电源电压，根据公式P=可知，灯泡消耗的电功率不变，所以灯泡亮度不变，故A错误，C正确．
故选C．
13．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
【考点】HP：电路的三种状态．
【分析】由于电流表的内阻很小，连接在电路中时，相当于此处是导线连接的．
【解答】解：电流表在电路相当于导线，所以电流表把灯L1短路，所以灯L1不亮．
故选C．
14．小鸣发现每天妈妈上班前都要检查家中卧室的两个窗户是否关好．为减少妈妈的辛苦，小鸣想设计一个能显示窗户是否关闭的简单电路．要求：当总开关S闭合后，两个窗户只要有一个没关好（相当于一个开关断开），该窗户对应的指示灯就发光．在图所示的四个电路中，符合上述设计要求的是（ ）
A． B． C． D．
【考点】HU：串、并联电路的设计．
【分析】只要有窗户没关好（即此时装在未关好窗户上的开关处于断开状态），指示灯就会发光，所以开关应该和灯泡并联，开关闭合后，灯泡短路，则灯泡不亮．
【解答】解：
A、由图知，两灯和两个开关都串联在电路中，所以只要有一个开关断开，灯都不亮，故A不合题意；
B、由图知，两灯并联，S控制整个电路，S1和S2分别在L1和L2支路上，S1或S2断开时对应的L1或L2不发光，故B不合题意；
C、由图知，两灯串联，S1和S2分别并联在L1和L2两端，开关S1或S2断开时，对应的指示灯发光，闭合时对应灯泡被短路，指示灯不发光，符合题意；
D、由图知，两灯并联，两支路上任一开关闭合时两灯都会被短路，指示灯都不亮，故D不合题意．
故选C．
15．三盏小灯泡分别按图中甲、乙两种方式连接在电源两端，电源电压相等．当闭合开关后，下列说法错误的是（ ）
A．甲图中的三盏灯是串联，乙图中的三盏灯是并联
B．甲图中，电压表的示数为灯L1和L2两端的电压之和
C．乙图中，电流表的示数为通过灯L1和L3电流之和
D．乙图中，电压表的示数为灯L1和L2两端的电压之和
【考点】HT：串联电路和并联电路的辨别；HW：电流的测量；I3：电压表的使用．
【分析】（1）有一条电流路径为串联，有多条电流路径为并联电路；
（2）电压表并联在哪些用电器两端，其测得就是哪些用电器的电压；同样，电流表与哪些用电器串联，则测哪些用电器的电流．
【解答】解：A、甲图中只有一条电路为串联；乙图中有三条电流的路径，即为并联，故A正确；
B、分析甲图电路不难看出，此时电压表的示数为灯L1和L2两端的电压之和，故B正确；
C、分析乙图电路不难看出，电流表的示数为通过灯L1和L3电流之和，故C正确；
D、分析乙图电路不难看出，电压表并联在电源两端，则可以测量电源电压，故D错误；
故选D．
二、下列各小题均有四个选项，其中符合題意的选项均多于一个．（共8分，每小题2分，全选对的得2分，选对但不全的得1分，有错选的不得分）
16．下面说法中正确的是（ ）
A．分子间相互作用的引力和斥力是同时存在的
B．物体含有的热量多少，与物体的温度高低及构成物体的物质种类有关
C．物体温度升高，它的内能一定增加
D．烟雾能在空中上升，是因为烟雾分子不停地做无规则运动
【考点】GH：分子间的作用力；G3：热量的概念；G6：温度、热量与内能的关系；GV：分子的运动．
【分析】（1）分子间即有引力，又有斥力，且同时存在；
（2）热量是物体通过热传递方式改变的内能，是一个过程量；
（3）内能与物体的温度和质量有关；
（4）烟雾能在空中上升，是微小物体的运动．
【解答】解：
A、分子间即有引力，又有斥力，且同时存在，故A正确；
B、热量是一个过程量，不能说“某物体含有或具有多少热量”，故B错误；
C、物体的温度升高，分子无规则运动加快（分子动能增大），物体的内能一定增加，故C正确；
D、烟雾能在空中上升，是微小物体的运动，不是扩散，不是分子在不停地无规则运动，故D错误．
故选AC．
17．下列说法错误的是（ ）
A．只有电子的定向运动才能形成电流
B．导体能够导电是因为导体内有大量的自由电子存在
C．绝缘体不导电，所以没有电阻
D．有些绝缘体在一定的条件下可能变成导体
【考点】HD：电流的形成；HJ：导体；HK：绝缘体．
【分析】自由电荷的定向移动时形成电流，
【解答】解：A、自由电荷的定向移动时能形成电流，自由电荷有正电荷，也负电荷，也可以由正电荷和负电荷同时向相反方向定向移动形成电流，比如电解质溶液导电．
所以不只是电子定向移动或正电荷定向移动才形成电流，故A错误．
B、导体能够导电是因为导体内有大量的自由荷存在，自由电荷有可能是正电荷，也有可能是负电荷，故B错误；
C、绝缘体不导电，绝缘体对电流阻碍作用很大，所以电阻很大，故C错误；
D、有些绝缘体在一定的条件下可能变成导体，如玻璃在烧红的时候可以导电，故D正确；
故选：ABC
18．如图所示，①②③④为四个物理探究实验，ABCD为应用实例，箭头表示它们的对应关系，其中对应关系正确的是（ ）
A．内燃机 B．验电器 C．油量表 D．滑动变阻器
【考点】GM：内燃机的四个冲程；HA：验电器的原理及使用；IC：滑动变阻器的工作原理；IH：欧姆定律的应用．
【分析】（1）内燃机是利用内能做功的机器，在做功冲程高温高压燃气推动活塞做功，内能转化为机械能；
（2）验电器工作原理：同种电荷相互排斥；
（3）在电源电压一定时，改变滑动变阻器接入电路中电阻大小，从而改变电路中电流大小；
（4）滑动变阻器通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流．
【解答】解：
A、①图说明利用内能做功，内能转化为机械能，与内燃机的工作原理相同；故A正确；
B、②图说明异种电荷相互吸引，验电器是利用同种电荷相互排斥的原理制成的；故B错误；
C、③图说明通过改变接入电路中电阻的大小可以改变电路中电流大小，油量表实质就是电流表，利用了此原理；故C正确；
D、通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，这也是滑动变阻器的变阻原理，故D正确．
故选ACD．
19．关于导体和绝缘体的下列说法中，不正确的是（ ）
A．电路中只要有电源，就会有电流
B．两个灯泡两端的电压相等，则这两盖灯一定是并联的
C．我国家用电器，它们正常工作时两端电压是220V
D．通过两盏灯的电流相等，则这两盏灯不一定是串联的
【考点】HI：有持续电流的条件；HT：串联电路和并联电路的辨别；IQ：家庭电路工作电压、零线火线的辨别方法．
【分析】有电压不一定有电流；
根据串联电路分压的特点进行判断；
我国家用电器的工作电压是220V；
串联电流中处处电流相等；并联电路中各支路电流可能相等也可能不相等．
【解答】解：A、电路中有电源，且必须是通路时，才会有电流．故A错误；
B、并联电路各支路两端电压一定相等，而两个完全相同的灯泡串联时，两个灯泡分得的电压也相等，所以，两个灯泡两端的电压相等，这两个灯泡可能并联也可能串联，故B错误；
C、我国家庭电路的电压是220V，则我国家用电器正常工作时两端电压是220V，故C正确；
D、如果两灯泡串联，则通过两个灯泡的电流一定相等；而两个完全相同的灯泡并联时，通过两灯泡的电流也相等，所以，通过两个灯泡的电流相等，这两个灯泡可能串联也可能并联，故D正确；
故选：AB．
三、实验选择题（下列各小題均有四个选项，其中只有一个选项符合題意，20题、21题每题2分，其余每题1分，共11分）
20．如图所示，实验室用电流表的读数为（ ）
A．0.5A B．0.45A C．2.2A D．2.5A
【考点】HY：电流表的读数方法．
【分析】读取电流表示数时，先要明确选择的量程和对应的分度值，读数时视线与指针所指的刻度线相垂直．
【解答】解：电流表使用量程0～0.6A，分度值0.02A，示数为I=0.4A+5×0.02A=0.5A．
故选A．
21．如图所示，实验室用电压表的读数为（ ）
A．2.5V B．10.5V C．12V D．12.5V
【考点】I4：电压表的读数方法．
【分析】电压表和电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．
【解答】解：
电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.5V，故A正确．
故选A．
22．如图所示，将开关和灯泡引出的两根导线分别与滑动变阻器的两个接线柱相连，使得滑片P向右滑动时灯泡的亮度增加，则这两根导线应与滑动变阻器的（ ）两个接线柱相连．
A．AC B．AB C．BD D．AD
【考点】ID：滑动变阻器的使用．
【分析】滑动变阻器有四个接线柱，选择一上一下接入电路，滑动变阻器接入的部分主要取决于接入的下面的接线柱，移动滑片时灯泡的亮度增加，电路中电流变大，滑动变阻器接入的电阻变小，接入电路的电阻丝变短．
【解答】解：滑片P向右移动时灯泡的亮度增加，则电路中的电流逐渐变大，滑动变阻器接入的电阻变小，接入电路的电阻丝变短，则滑动变阻器一定接入B接线柱，上面接线柱任意选择，所以可以接入BD或BC．
故选：C．
23．如图所示，用气筒不断向装有少量水的瓶内用力打气，可观察到瓶塞从瓶口跳出，此时瓶内有白雾产生．当瓶塞从瓶口跳出时，瓶内有白雾产生，这是因为瓶内气体的内能（ ）温度降低，发生了液化现象．
A．增大 B．减小 C．不变 D．无法确定
【考点】G9：做功改变物体内能．
【分析】改变物体内能的两种方法：对物体做功、热传递．对物体做功物体的内能增加，物体对外做功，物体的内能减少；物体吸收热量内能增加，物体放出热量内能减少．
【解答】解：
瓶子里装有少量水，用力打气，在瓶塞未跳起前，压缩瓶内的气体做功，瓶内气体的内能增加；继续打气，当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减小，温度降低，使瓶内的水蒸气液化成小水珠，出现白雾．
故选B．
24．如图所示电路，当开关S闭合时，若三个电阻R1、R2、R3串联，则图中〇里两块电表应为（ ）
A．①是电流表、②是电压表 B．①②都是电压表
C．①是电压表、②是电流表 D．①②都是电流表
【考点】HO：电路图及元件符号．
【分析】根据电流表串联在电路中，电压表并联在电路中，并结合串联电路的特点即可确定〇里两块电表种类．
【解答】解：要使三个电阻R1、R2、R3串联，则电流从电源正极流出，依次经过R3、R2、R1开关回到电源负极，故图中〇里都为电压表．
故选B．
25．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时只要把A 和B 接入电路，顺时针旋动滑片时，电位器接入电路的电阻值（ ）
A．变大 B．不变 C．变小 D．无法确定
【考点】ID：滑动变阻器的使用．
【分析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，据此分析即可判断．
【解答】解：电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻丝变长，电阻变大．
故选A．
26．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.8A，则通过L1和L2的电流分别是（ ）
A．1.5A，0.8A B．0.7A，0.8A C．0.8A，1.5A D．0.8A，0.7A
【考点】H@：并联电路的电流规律．
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流．根据并联电路的电流特点求出通过L1的电流．
【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，
由电流表A1的示数可知，干路电流I=1.5A，
由电流表A2的示数可知，通过L2的电流I2=0.8A，故CD错误；
因并联电路中干路电流等于各支路电流之和，
所以，通过L1的电流：
I1=I﹣I2=1.5A﹣0.8A=0.7A，故A错误、B正确．
故选B．
27．把两种不同的金属片插入杆檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是（ ）
A．金属片B是水果电池的正极
B．水果电池把电能转化为化学能
C．金属片A是水果电池的正极
D．水果电池把化学能转化为内能
【考点】I3：电压表的使用．
【分析】（1）由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性．
（2）水果电池是将化学能转化为电能的装置．
【解答】解：AC、图中电压表的指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片A是水果电池的正极，金属片B是水果电池的负极，故A错误，C正确．
BD、水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置，故BD错误．
故选C．
28．某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为（ ）
A．此设计可行，称重表由电流表改装
B．此设计可行，称重表由电压表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
【考点】HX：电流表的使用；76：重力；ID：滑动变阻器的使用；IH：欧姆定律的应用．
【分析】（1）分析电路图，根据称重表在电路的连接情况判断是电流表还是电压表；
（2）根据电路中滑片的滑动方向情况对选项逐一分析后，选择正确答案．
【解答】解：A、称重表与电阻串联，应为电流表，该说法正确；
B、称重表与电阻是串联的，如果为电压表时，两个电阻只是起导线的作用，电压表测量电源电压，示数不改变，该说法错误；
C、当车辆越重时，滑片向下滑，R的阻值变小，电路的电流变大，所以称重表的示数越大，该说法错误；
D、当物体很重，滑片滑到最下端，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护称重表的作用，该说法错误．
故选A．
四、实验填空題（29题、37題每题2分，39題4分，其余每空、每图1分，共42分）
29．如图所示，实验室用电阻箱读数为 7049 Ω．
【考点】IB：变阻器．
【分析】电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值．
【解答】解：由图示电阻箱可知，电阻箱连入电路的电阻为：
R=7×1000Ω+0×100Ω+4×10Ω+9×1Ω=7049Ω
故答案为：7049．
30．（1）如图甲所示，将截面磨光的两铅柱对接并紧压在一起，下面挂很重的物体也不能将它们分开．这个现象说明： 分子间存在引力 ．
（2）如图乙所示，在量筒中装一半清水，在水的 下面 注入硫酸铜溶液（选填“上面”或“下面”），可观察到无色的清水与蓝色硫酸铜溶液之间有明显的界面，静放10天后，界面变得模糊不清．这种现象叫做 扩散 现象，用分子动理论解释成因：一是分子之间有空隙，二是分子在 不停地在无规则运动 ．
【考点】GH：分子间的作用力；GW：扩散现象．
【分析】（1）分子间既有引力又有斥力；分子间存在引力的条件，即分子间的距离大于平衡距离；
（2）根据硫酸铜溶液是一种密度比水大的蓝色液体，可确定在实验中应注意把硫酸铜溶液放在水的部位；
不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停的做无规则运动和分子间有间隙．
【解答】解：
（1）将两个铅柱的底面削平、削干净，然后紧紧地压在一起，下面挂很重的物体也不能将它们分开，说明分子间的引力使它们紧紧结合在一起．即分子间存在引力；
（2）已知硫酸铜溶液是一种密度比水大的蓝色液体，所以当在量筒中注入硫酸铜溶液和水时，硫酸铜溶液在水的下面因此，在实验中应注意把硫酸铜溶液放在水的下面；
在量筒里装入的清水和蓝色的硫酸铜溶液之间有明显的界面，静置几天后，界面变模糊了，这属于扩散现象，说明一切物体分子都在永不停息地做无规则运动和分子间有间隙．
故答案为：（1）分子间存在引力；（2）下面；扩散；不停地在无规则运动．
31．下面是我们曾做过的两个实验：
（1）如图所示，将废旧灯泡灯芯的玻璃柱接入电路接通开关后，灯泡 不会 （选填“会”或“不会”）发光．加热废灯泡灯芯的玻璃柱到红炽状态，小灯泡最后会发光，这是因为 会 ．
（2）如图所示，将废旧灯泡的灯丝接入电路，给灯丝缓慢加热，电流表示数变 小 ，小灯泡亮度将 变暗 ，这一现象说明 灯丝的电阻与温度有关，灯丝的电阻随温度的升高而增大 ．
【考点】IA：影响电阻大小的因素．
【分析】（1）导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大；
（2）根据实验现象观察灯泡亮度的变化和电流表示数的变化，由于电源电压不变，再根据R=即可分析出电阻随温度升高如何变化的．
【解答】解：
（1）在图1中，把玻璃接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体；
当玻璃珠加热到红炽状态时，发现小灯泡发光，说明玻璃常温下是绝缘体，在加热到红炽状态时，会变为导体，故小灯泡发光；
（2）通过如图所示的实验可以观察到灯泡的亮度变暗，电流表示数变小，电源电压不变，由R=可得，电阻丝的电阻变大；故此实验说明温度升高，灯丝电阻增大．
故答案为：（1）不会；会；（2）小；变暗；灯丝的电阻与温度有关，灯丝的电阻随温度的升高而增大．
32．同学们为了“探究物体吸收的热量与物质种类的关系”，利用如图所示的实验装置进行实验，并记录数据如下表所示，请你根据表中的数据回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
食用油的温度/℃
20
24
28
32
36
40
44
48
（1）实验中，要在甲、乙两个相同的烧杯中分别加入相同 质量 的水和食用油（选填“质量”或“体积”）．
（2）另外，还应选择两个完全相同的电加热器，选择相同的电加热器目的是为了 A ．
A．在相同时间内，两个电加热器对水和食用油放出的热量相同
B．在相同时间内，使水和食用油升高的温度相同
（3）若使水和食用油升高相同的温度， B 需要的加热时间更长．
A．食用油 B．水
（4）图2是根据实验数据画出的图象，其中图线①表示的是 A 吸热升温情况．
A．食用油 B．水．
【考点】GX：探究比热容的实验．
【分析】（1）（2）在实验中，为了增加实验的准确性，需要采用控制变量法，即保持水的初温、环境因素、水的质量不变等．
（3）由表中实验数据可知，相同质量的水与食用油加热相同的时间，水升高的温度低，要使它们升高的温度相同，应给水加热更长的时间；
（4）选同样的加热时间，水和煤油吸热相同，根据温度变化的多少判断，温度变化多的是煤油，温度变化少的是水．
【解答】解：（1）实验课题是探究不同物质的吸热能力，所以要保持水和煤油的质量相同．
（2）选用相同的电加热器目的是：使水和煤油在相同时间内吸收相同的热量，故选：A；
（3）由表中实验数据可知，吸收相等的热量，水升高的温度低，若要使水和食用油升高到相同的温度，则需要给水加热更长的时间，此时，水吸收的热量大于食用油吸收的热量；故选B；
（4）选同样的加热时间（水和煤油吸热相同），如t=3min时，Q①＞Q②，△t①＞△t②，所以①表示的是食用油吸热升温情况，故选A．
故答案为：（1）质量；（2）A；（3）B；（4）A．
33．按要求画出电路图，并连接图实物图，要求：电灯L1、L2串联，电压表V1测灯L1两端的电压，电压表V2测灯泡L1、L2的总电压，滑动变阻器控制灯L1和L2的电流，滑动变阻器滑片向右移动时，灯泡变亮．
【考点】HU：串、并联电路的设计；HR：实物的电路连接．
【分析】由题知，两灯串联，电压表与被测灯泡应并联，变阻器控制两个灯泡的电流，所以应串联入电路中，根据滑片移动灯泡亮度变化确定其接线．
【解答】解：
由题知，两灯串联，电压表V1应与灯L1并联，电压表V2并联在L1和L2两端，滑动变阻器串联接入电路中，滑片向右移灯泡变亮，说明电流变大，变阻器连入阻值变小，应将下方B接线柱接入电路中，电源电压为3V，两个电压表均用小量程；由此画出电路图并连接实物如图所示：
34．小红同学连接并联电路的实验电路时，如图所示．
（1）请你说明在开关S闭合后观察到L1和L2的现象为 L1不发光，L2发光；A1无示数，A2有示数 ．
（2）请你改动图中一根导线的连接位置，闭合开关S后，使两灯都发光，且电流表都有正确示数．（在需要改动的导线上画“×”，并画出改动后的连线）
【考点】HP：电路的三种状态；HR：实物的电路连接；HZ：电流表的连接．
【分析】（1）掌握短路的概念，知道当导线与用电器并联时，用电器将被导线短路掉，用电器不会工作．
（2）要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流．
【解答】解：
（1）由图可知，L1和电流表A1串联后与下方的导线并联，所以L1与电流表A1被短路，L1不会发光，A1也没有示数；有电流通过L2和A2，所以L2发光，A2有示数．
（2）要使两灯都发光，且电流表都有正确示数，可将灯泡L2左端接线柱与电流表A1正接线柱之间的连线去掉，将电流表A1的正接线柱接在L2的右端，此时两灯并联，A1测L1的电流，A2测干路电流．
故答案为：（1）L1不发光，L2发光；A1无示数，A2有示数；（2）见上图．
35．在中国科学技术馆有一件展品﹣﹣静电滚球，如图所示．它由中心电极、金属小球、接地的金属板构成．转动手柄时，金属小球会在中心电极与接地的金属板间循环往复运动．
（1）转动手柄使中心电极带正电，金属小球靠近中心电极一侧带 负 电荷，远离电极的一侧带等量的异种电荷．中心电极对负电荷有 吸引 力，对正常电荷有排斥力．由于负电荷离中心电极距离更近，所以吸引力大于排斥力，金属小球就会 靠近 中心电极（选填“靠近”或“远离”）．
（2）当金属小球与中心电极碰撞时，负电荷被中和，此时金属小球带 正 电，由于同种电荷相互 排斥 ，金属小球会远离中心电极．当金属小球与接地的金属板碰撞时，正电荷被导入地下，此时小球又恢复电中性．
【考点】H8：电荷间的相互作用规律．
【分析】（1）电荷间的作用规律是：同种电荷相互排斥，异种电荷互相吸引；
（2）带电体能够吸引不带电的物体．
【解答】解：（1）由于异种电荷互相吸引；中心电极带正电，则金属小球靠近中心电极一侧带负电；中心电极对负电荷有吸引作用；由于负电荷离中心电极距离更近，所以吸引力大于排斥力，故金属小球会靠近中心电极．
（2）当金属小球与中心电极碰撞时，负电荷被中和，此时金属小球带正电，由于同种电荷相互排斥，金属小球会远离中心电极．
故答案为：（1）负；吸引；靠近；（2）正；排斥
36．在做“影响电阻大小的因素”的实验时，如图所示．
（1）实验中，通过 电流的大小 的大小来比较电阻的大小，运用的物理研究方法是 转换法 ；
（2）为了研究电阻与导体长度的关系，应选用导线 A和D ，得到的结论是 在导体的材料、横截面积相同时，导体越长电阻越大 ；
（3）为了研究电阻与 横截面积 的关系，应选用导线B和导线E．
导线代号
A
B
C
D
E
F
G
长度（m）
0.5
0.5
1.5
1.0
0.5
1.5
0.5
横截面积
（mm2）
1.2
1.8
1.8
1.2
0.8
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
电流（A）
0.6
0.5
0.2
0.3
0.4
0.2
0.2
【考点】IA：影响电阻大小的因素．
【分析】（1）实验过程通过观察电流表的示数判断电阻的大小，这种研究问题的方法叫转换法．
（2）（3）导体的电阻与导体的长度、横截面积、材料和温度有关，当研究电阻与其中一个因素的关系时，应控制其它的因素不变．
【解答】解：（1）根据I=可知：在电源的电压不变时，导体电阻越大，电流表的示数越小；所以电阻的大小是通过电流的大小来反映的，该实验是转换法；
（2）A、D材料和横截面积相同，长度不同，是为了研究导体电阻大小与长度是否有关系；可以得到的结论是：在导体的材料、横截面积相同时，导体越长电阻越大；
（3）为了研究导体电阻与横截面积的关系，应使导体的材料和长度相同，横截面积不同，所以应选择的两根导体是B和E．
故答案为：（1）电流的大小；转换法；（2）在导体的材料、横截面积相同时，导体越长电阻越大；（3）横截面积．
37．在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据得出电压跟电阻关系式U= U=1.5A×R ．
R/Ω
2
4
6
8
10
12
U/V
3
6
9
12
15
18
【考点】IH：欧姆定律的应用．
【分析】分析表格数据可知电压增大时，电阻的阻值增大，两者成一次函数关系，设出表达式，然后代入数据得出表达式．
【解答】解：由表格数据可知，U与R成一次函数关系，可设为U=kR+b，
把R=2Ω，U=3V和R=4Ω，U=6V代入可得：
3V=k×2Ω+b，6V=k×4Ω+b，
联立等式可得：k=1.5V/Ω=1.5A，b=0V，
故关系式为：U=1.5A×R．
故答案为：U=1.5A×R．
38．瑞瑞同学对串联电路电压规律进行了探究，进行了如下操作．
【猜想与假设】串联电路电源总电压等于各用电器两端的电压之和．
【设计与进行实验】
（1）断开开关，按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，釆用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上：
（4）测出AC间的电压．
【交流与评估】
（1）在拆接电路时，开关必须先 断开 ．
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？
（3）方法改进后，分别测出AB、BC、AC间的电压记录在右面表格中．分析瑞瑞同学的实验数据可以得出的结论是：
a．在串联电路中，各用电器两端电压相等．
b．在串联电路中，电路总电压 等于 各用电器两端的电压之和（填“等于”或“不等于”）．
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
（4）这个实验在设计方案上还存在的不足之处是：
① 灯泡的规格相同 ．
② 只进行了一次实验 ．
【考点】I8：探究串、并联电路中的电压规律实验．
【分析】（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；
（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确；
（3）据实验数据得出结论即可；
（4）由于AB和BC的电压相等可知，两个灯泡的规格相同；通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．
【解答】解：（1）在拆接电路时，开关必须断开；
（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；
（3）据实验中的数据可知，①在串联电路中，各用电器两端电压相等．
②在串联电路中，电路总电压等于各用电器两端的电压之和．
（4）据题意可知，由于AB和BC的电压相等可知，两个灯泡的规格相同；通过实验获得结论，一般都要多做几次实验，多做几次实验，才可以多获几组数据，以此获得结论，这里只进行了一次实验，故不足之处是：灯泡的规格相同且只进行了一次实验．
故答案为：（1）断开；（2）不能；改接后电压表正负接线柱接反；（3）b等于；（4）①灯泡的规格相同；②只进行了一次实验．
39．在并联电路中，通过灯泡L1电流用I1表示，干路电流用I表示．实验桌上有如下器材：电压恒定的电源一个、电流表两只、开关一个、不同规格的小灯泡和导线若干．小明想利用实验桌上的这些器材，设计一个实验证明：在并联电路中，当通过灯泡L2电流不变时，通过灯泡L1的电流I1越大，干路电流I越大．
请（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格．
【考点】H#：探究串并联电路中的电流特点实验．
【分析】（1）根据要求，两灯并联，通过开关的转换，两个电流要分别测量干路和L1的支路电流；
（2）通过开关的转换，先测出过L2的电流，再测另一支路和干路电流，为得出普遍性的结论，多换用不同灯泡多次测量；
（3）根据测量的物理量设计表格．
【解答】解：（1）根据要求，两灯并联，电流表A接在干路上，电流表A1与灯L1串联，开关控制灯L1．如下所示：
（2）①如图所示连接电路，断开开关，记下电流表A的示数，即通过L2的电流，再闭合开关S，记下两电流的示数，将数据填入表中，如下所示：
②将灯L1换用其它规格的灯泡重复上面的步骤再做3次实验，
③记录实验数据．
I2/A
I1/A
I/A
故答案为：（1）如上图所示；
（2）①如图所示连接电路，断开开关，记下电流表A的示数，即通过L2的电流，再闭合开关S，记下两电流的示数，将数据填入表中，如下所示：
②将灯L1换用其它规格的灯泡重复上面的步骤再做3次实验，
③记录实验数据．
（3）如上表所示．
六、计算題（共6分，41题3分，42题3分）
40．某县在冬季利用地热能为用户取暖．县内有一口自喷状态地热井，出水温度为90°C，出水质量为2×105kg．c水=4.2×103J/（kg•°C），天然气的热值为4×107J/m3．
求：（1）当流出的地热水温度降低到40°C，所放出的热量．
（2）这些热量如果用天然气蒸汽锅炉供热，且天然气蒸汽锅炉的热效率为84%，则需要多少天然气？
【考点】GG：热量的计算．
【分析】（1）已知水的质量，水的初、末温度和水的比热容，由放热公式可以求出水所释放的热量．
（2）已知效率先求出天然气需要放出的热量，由Q=Vq的变形公式可以求出天然气的体积．
【解答】解：（1）水放出的热量Q水放=cm△t=4.2×l03J/（kg•℃）×2×l05kg×（90℃﹣40℃）=4.2×1010J．
（2）这些热量如果用天然气蒸汽锅炉供热，则Q有用=Q水放=4.2×1010J，
由η=得天然气需要放出的热量：
Q放===5×1010J，
由Q放=Vq得天然气的体积：
V===1250m3．
答：（1）当流出的地热水温度降低到40°C，所放出的热量为4.2×1010J．
（2）则需要1250m3的天然气．
41．现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为1.4V，电源由两节新的干电池串联而成（电源电压保持不变）．
求：（1）通过两只灯泡的电流I1和I2分别为多少？
（2）灯泡L1和L2两端的电压U1和U2分别是多少？
【考点】H!：串联电路的电流规律；I6：串联电路的电压规律．
【分析】（1）由图可知，开关闭合后，灯泡L1和L2是串联的，根据乙图电流表的量程和分度值得出示数；根据串联电路的电流特点可知通过两只灯泡的电流I1和I2；
（2）电压表测量L2两端的电压U2，则由电压表的示数可知U2，又因电源由两节干电池串联而成，则电源电压可求出为3V，如何根据串联电路的电压特点可求L1两端的电压U1．
【解答】解：
（1）由图甲可知，灯泡L1和L2是串联的，电流表串联在电路中，测量的是串联电路的电流；
有乙图知电流表的量程为0﹣0.6A，一个大格表示0.2A，一个小格表示0.02A，故分度值为0.02A，示数为0.5A+1×0.02A=0.52A；
根据串联电路的电流特点可知：I1=I2=0.52A．
（2）因电压表测量L1两端的电压U1，则由电压表的示数U1=1.4V；
又因为电源由两节干电池串联而成，则电源电压U=1.5V×2=3V，
所以根据串联电路的电压特点可知：
U2=U﹣U1=3V﹣1.4V=1.6V．
答：（1）通过两只灯泡的电流I1和I2均为0.52A；
（2）灯泡L1和L2两端的电压U1和U2分别是1.4V、1.6V．
北京八中九年级（上）期中物理试卷
一、下列各小题均有四个选项，其中只有一个选项符合题意．（每题2分，共30分）
1．在国际单位制中，电压的单位是（ ）
A．伏特（V） B．库仑（C） C．安培（A） D．焦耳（J）
2．下列物品中，在通常条件下都属于导体的是（ ）
A．空气、铜块、海水 B．汽油、橡胶、玻璃
C．铁丝、石墨、人体 D．纯净水、醋、大地
3．如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．
台灯 B．
电冰箱 C．
电饭锅 D．
抽油烟机
4．如图所示的四个实例中，主要是利用热传递方式改变物体内能的是（ ）
A．
锯木头锯条发热 B．
烧水时水溫升高
C．
划火柴点火 D．
流星划过大气层发热
5．下列说法中正确的是（ ）
A．物体的内能增加，温度一定升高
B．10°C的水比20°C的水含有的热量少
C．把生鸡蛋放到沸水中，水将温度传给鸡蛋
D．把烧红的铁块放到冷水中，铁块的内能一定减少
6．如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A．导线 B．电源 C．用电器 D．开关
7．下列说法中正确的是（ ）
A．大量电荷的移动形成电流
B．正电荷移动的方向为电流方向
C．电路两端有电压，电路中可能没有电流
D．绝缘体不容易导电，是因为绝缘体中没有电荷
8．如图所示的电路中，开关闭合后，用电压表能测出L1两端电压的电路是（ ）
A． B． C． D．
9．某同学手拿金属棒与丝绸摩擦做摩擦起电的实验，则金属棒上（ ）
A．带正电
B．带负电
C．不带电
D．能带电但不能确定带何种电荷
10．关于导体的电阻，下列说法正确的是（ ）
A．导体的电阻只跟导体长度有关
B．导体的电阻跟温度有关
C．导体两端的电压为0V时，导体的电阻为0Ω
D．导体容易导电，所以导体对电流没有阻碍作用
11．根据右表所提供的几种物质的比热容得出以下四个结论，其中不正确的是（ ）
几种物质的比热容C/[J•（kg•°C）﹣1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
砂石
0.92×103
煤油
2.1×103
铝
0.88×103
水银
0.14×103
铜
0.39×103
A．水比酒精的比热容大
B．同种物质在不同状态下的比热容不同
C．质量相等的铜块和砂石，吸收相等的热量，砂石的末温比铜块的末温高
D．质量相等的铜块和铝块都降低1°C，铝块比铜块放出的热量多
12．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都由中点向左滑动时，灯泡L1和L2的亮度变化是（ ）
A．L1、L2都变亮 B．L1、L2都变暗
C．L1变亮，L2不变 D．L1变暗，L2不变
13．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
14．小鸣发现每天妈妈上班前都要检查家中卧室的两个窗户是否关好．为减少妈妈的辛苦，小鸣想设计一个能显示窗户是否关闭的简单电路．要求：当总开关S闭合后，两个窗户只要有一个没关好（相当于一个开关断开），该窗户对应的指示灯就发光．在图所示的四个电路中，符合上述设计要求的是（ ）
A． B． C． D．
15．三盏小灯泡分别按图中甲、乙两种方式连接在电源两端，电源电压相等．当闭合开关后，下列说法错误的是（ ）
A．甲图中的三盏灯是串联，乙图中的三盏灯是并联
B．甲图中，电压表的示数为灯L1和L2两端的电压之和
C．乙图中，电流表的示数为通过灯L1和L3电流之和
D．乙图中，电压表的示数为灯L1和L2两端的电压之和
二、下列各小题均有四个选项，其中符合題意的选项均多于一个．（共8分，每小题2分，全选对的得2分，选对但不全的得1分，有错选的不得分）
16．下面说法中正确的是（ ）
A．分子间相互作用的引力和斥力是同时存在的
B．物体含有的热量多少，与物体的温度高低及构成物体的物质种类有关
C．物体温度升高，它的内能一定增加
D．烟雾能在空中上升，是因为烟雾分子不停地做无规则运动
17．下列说法错误的是（ ）
A．只有电子的定向运动才能形成电流
B．导体能够导电是因为导体内有大量的自由电子存在
C．绝缘体不导电，所以没有电阻
D．有些绝缘体在一定的条件下可能变成导体
18．如图所示，①②③④为四个物理探究实验，ABCD为应用实例，箭头表示它们的对应关系，其中对应关系正确的是（ ）
A．内燃机 B．验电器 C．油量表 D．滑动变阻器
19．关于导体和绝缘体的下列说法中，不正确的是（ ）
A．电路中只要有电源，就会有电流
B．两个灯泡两端的电压相等，则这两盖灯一定是并联的
C．我国家用电器，它们正常工作时两端电压是220V
D．通过两盏灯的电流相等，则这两盏灯不一定是串联的
三、实验选择题（下列各小題均有四个选项，其中只有一个选项符合題意，20题、21题每题2分，其余每题1分，共11分）
20．如图所示，实验室用电流表的读数为（ ）
A．0.5A B．0.45A C．2.2A D．2.5A
21．如图所示，实验室用电压表的读数为（ ）
A．2.5V B．10.5V C．12V D．12.5V
22．如图所示，将开关和灯泡引出的两根导线分别与滑动变阻器的两个接线柱相连，使得滑片P向右滑动时灯泡的亮度增加，则这两根导线应与滑动变阻器的（ ）两个接线柱相连．
A．AC B．AB C．BD D．AD
23．如图所示，用气筒不断向装有少量水的瓶内用力打气，可观察到瓶塞从瓶口跳出，此时瓶内有白雾产生．当瓶塞从瓶口跳出时，瓶内有白雾产生，这是因为瓶内气体的内能（ ）温度降低，发生了液化现象．
A．增大 B．减小 C．不变 D．无法确定
24．如图所示电路，当开关S闭合时，若三个电阻R1、R2、R3串联，则图中〇里两块电表应为（ ）
A．①是电流表、②是电压表 B．①②都是电压表
C．①是电压表、②是电流表 D．①②都是电流表
25．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时只要把A 和B 接入电路，顺时针旋动滑片时，电位器接入电路的电阻值（ ）
A．变大 B．不变 C．变小 D．无法确定
26．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.8A，则通过L1和L2的电流分别是（ ）
A．1.5A，0.8A B．0.7A，0.8A C．0.8A，1.5A D．0.8A，0.7A
27．把两种不同的金属片插入杆檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是（ ）
A．金属片B是水果电池的正极
B．水果电池把电能转化为化学能
C．金属片A是水果电池的正极
D．水果电池把化学能转化为内能
28．某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为（ ）
A．此设计可行，称重表由电流表改装
B．此设计可行，称重表由电压表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
四、实验填空題（29题、37題每题2分，39題4分，其余每空、每图1分，共42分）
29．如图所示，实验室用电阻箱读数为 Ω．
30．（1）如图甲所示，将截面磨光的两铅柱对接并紧压在一起，下面挂很重的物体也不能将它们分开．这个现象说明： ．
（2）如图乙所示，在量筒中装一半清水，在水的 注入硫酸铜溶液（选填“上面”或“下面”），可观察到无色的清水与蓝色硫酸铜溶液之间有明显的界面，静放10天后，界面变得模糊不清．这种现象叫做 现象，用分子动理论解释成因：一是分子之间有空隙，二是分子在 ．
31．下面是我们曾做过的两个实验：
（1）如图所示，将废旧灯泡灯芯的玻璃柱接入电路接通开关后，灯泡 （选填“会”或“不会”）发光．加热废灯泡灯芯的玻璃柱到红炽状态，小灯泡最后会发光，这是因为 ．
（2）如图所示，将废旧灯泡的灯丝接入电路，给灯丝缓慢加热，电流表示数变 ，小灯泡亮度将 ，这一现象说明 ．
32．同学们为了“探究物体吸收的热量与物质种类的关系”，利用如图所示的实验装置进行实验，并记录数据如下表所示，请你根据表中的数据回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
食用油的温度/℃
20
24
28
32
36
40
44
48
（1）实验中，要在甲、乙两个相同的烧杯中分别加入相同 的水和食用油（选填“质量”或“体积”）．
（2）另外，还应选择两个完全相同的电加热器，选择相同的电加热器目的是为了 ．
A．在相同时间内，两个电加热器对水和食用油放出的热量相同
B．在相同时间内，使水和食用油升高的温度相同
（3）若使水和食用油升高相同的温度， 需要的加热时间更长．
A．食用油 B．水
（4）图2是根据实验数据画出的图象，其中图线①表示的是 吸热升温情况．
A．食用油 B．水．
33．按要求画出电路图，并连接图实物图，要求：电灯L1、L2串联，电压表V1测灯L1两端的电压，电压表V2测灯泡L1、L2的总电压，滑动变阻器控制灯L1和L2的电流，滑动变阻器滑片向右移动时，灯泡变亮．
34．小红同学连接并联电路的实验电路时，如图所示．
（1）请你说明在开关S闭合后观察到L1和L2的现象为 ．
（2）请你改动图中一根导线的连接位置，闭合开关S后，使两灯都发光，且电流表都有正确示数．（在需要改动的导线上画“×”，并画出改动后的连线）
35．在中国科学技术馆有一件展品﹣﹣静电滚球，如图所示．它由中心电极、金属小球、接地的金属板构成．转动手柄时，金属小球会在中心电极与接地的金属板间循环往复运动．
（1）转动手柄使中心电极带正电，金属小球靠近中心电极一侧带 电荷，远离电极的一侧带等量的异种电荷．中心电极对负电荷有 力，对正常电荷有排斥力．由于负电荷离中心电极距离更近，所以吸引力大于排斥力，金属小球就会 中心电极（选填“靠近”或“远离”）．
（2）当金属小球与中心电极碰撞时，负电荷被中和，此时金属小球带 电，由于同种电荷相互 ，金属小球会远离中心电极．当金属小球与接地的金属板碰撞时，正电荷被导入地下，此时小球又恢复电中性．
36．在做“影响电阻大小的因素”的实验时，如图所示．
（1）实验中，通过 的大小来比较电阻的大小，运用的物理研究方法是 ；
（2）为了研究电阻与导体长度的关系，应选用导线 ，得到的结论是 ；
（3）为了研究电阻与 的关系，应选用导线B和导线E．
导线代号
A
B
C
D
E
F
G
长度（m）
0.5
0.5
1.5
1.0
0.5
1.5
0.5
横截面积
（mm2）
1.2
1.8
1.8
1.2
0.8
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
电流（A）
0.6
0.5
0.2
0.3
0.4
0.2
0.2
37．在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据得出电压跟电阻关系式U= ．
R/Ω
2
4
6
8
10
12
U/V
3
6
9
12
15
18
38．瑞瑞同学对串联电路电压规律进行了探究，进行了如下操作．
【猜想与假设】串联电路电源总电压等于各用电器两端的电压之和．
【设计与进行实验】
（1）断开开关，按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，釆用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上：
（4）测出AC间的电压．
【交流与评估】
（1）在拆接电路时，开关必须先 ．
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？
（3）方法改进后，分别测出AB、BC、AC间的电压记录在右面表格中．分析瑞瑞同学的实验数据可以得出的结论是：
a．在串联电路中，各用电器两端电压相等．
b．在串联电路中，电路总电压 各用电器两端的电压之和（填“等于”或“不等于”）．
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
（4）这个实验在设计方案上还存在的不足之处是：
① ．
② ．
39．在并联电路中，通过灯泡L1电流用I1表示，干路电流用I表示．实验桌上有如下器材：电压恒定的电源一个、电流表两只、开关一个、不同规格的小灯泡和导线若干．小明想利用实验桌上的这些器材，设计一个实验证明：在并联电路中，当通过灯泡L2电流不变时，通过灯泡L1的电流I1越大，干路电流I越大．
请（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格．
六、计算題（共6分，41题3分，42题3分）
40．某县在冬季利用地热能为用户取暖．县内有一口自喷状态地热井，出水温度为90°C，出水质量为2×105kg．c水=4.2×103J/（kg•°C），天然气的热值为4×107J/m3．
求：（1）当流出的地热水温度降低到40°C，所放出的热量．
（2）这些热量如果用天然气蒸汽锅炉供热，且天然气蒸汽锅炉的热效率为84%，则需要多少天然气？
41．现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为1.4V，电源由两节新的干电池串联而成（电源电压保持不变）．
求：（1）通过两只灯泡的电流I1和I2分别为多少？
（2）灯泡L1和L2两端的电压U1和U2分别是多少？
2017-2018学年北京八中九年级（上）期中物理试卷
参考答案与试题解析
一、下列各小题均有四个选项，其中只有一个选项符合题意．（每题2分，共30分）
1．在国际单位制中，电压的单位是（ ）
A．伏特（V） B．库仑（C） C．安培（A） D．焦耳（J）
【考点】I1：电压．
【分析】电学中各个物理量都有自己的国际单位；电压的国际单位是伏特，简称伏，符号为V．
【解答】解：A、伏特（V）是电压的单位；故A正确；
B、库仑（C）是电荷量的单位；故B错误；
C、电流的单位是安培（A）；故C错误；
D、焦耳（J）是功及能量的单位；故D错误；
故选A．
2．下列物品中，在通常条件下都属于导体的是（ ）
A．空气、铜块、海水 B．汽油、橡胶、玻璃
C．铁丝、石墨、人体 D．纯净水、醋、大地
【考点】HJ：导体．
【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．根据它们的用途来分析．
【解答】解：
A、铜块、海水容易导电，是导体，空气不容易导电是绝缘体，不符合题意；
B、汽油、橡胶、玻璃不容易导电，是绝缘体，不合题意；
C、铁丝、石墨、人体都容易导电，是导体，符合题意；
D、纯净水、醋、大地中，纯净水不容易导电，是绝缘体，不合题意．
故选C．
3．如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．
台灯 B．
电冰箱 C．
电饭锅 D．
抽油烟机
【考点】HG：电流的大小．
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
【解答】解：A、台灯的工作电流在0.2A左右；故A错误；
B、电冰箱的电流约1A；故B错误；
C、电饭锅的功率较大在1000W以上，工作电流在5A左右，符合实际；故C正确；
D、抽油烟机的功率在100W左右；故工作电流约0.5A；故D错误；
故选C．
4．如图所示的四个实例中，主要是利用热传递方式改变物体内能的是（ ）
A．
锯木头锯条发热 B．
烧水时水溫升高
C．
划火柴点火 D．
流星划过大气层发热
【考点】GA：热传递改变物体内能．
【分析】本题抓住改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化；热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，有传导、对流和辐射三种形式．
【解答】解：A、在锯木料时，锯条的温度会升高，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故A错误．
B、烧水时水温升高，属于热传递改变物体的内能，故B正确；
C、划火柴点火是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故C错误；
D、流星在大气层中由于受到摩擦力，从而消耗机械能转化为内能，属于做功改变内能，故D错误．
故选B．
5．下列说法中正确的是（ ）
A．物体的内能增加，温度一定升高
B．10°C的水比20°C的水含有的热量少
C．把生鸡蛋放到沸水中，水将温度传给鸡蛋
D．把烧红的铁块放到冷水中，铁块的内能一定减少
【考点】G6：温度、热量与内能的关系；G8：热传递．
【分析】（1）晶体熔化过程中，吸热，内能增加，但温度不变；
（2）热量是一个过程量，不能说含有多少热量；
（3）温度是指物体冷热的程度，不能传递温度；
（4）内能的大小与物体的质量、温度有关；
【解答】解：A、物体的内能增加，温度不一定升高，如：晶体熔化过程中，吸热，内能增加，但温度不变，故A错误；
B、热量是一个过程量，不能说含有多少热量，故B错误；
C、温度是指物体冷热的程度，不能传递温度；把生鸡蛋放到沸水中，是水将热量传给鸡蛋，故C错误；
D、把烧红的铁块放到冷水中，铁块向外放出热量，其内能一定减少，故D正确；
故选D．
6．如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A．导线 B．电源 C．用电器 D．开关
【考点】HN：电路的组成．
【分析】水果中有化学能，可转化为电能，再通过二极管转化为光能．
【解答】解：
要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源．
故选B．
7．下列说法中正确的是（ ）
A．大量电荷的移动形成电流
B．正电荷移动的方向为电流方向
C．电路两端有电压，电路中可能没有电流
D．绝缘体不容易导电，是因为绝缘体中没有电荷
【考点】HD：电流的形成；HE：电流的方向；HK：绝缘体．
【分析】（1）电荷的定向移动形成电流；
（2）正电荷定向移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反．
（3）电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流；
（4）导体容易导电，是因为导体内有能够自由移动的电荷；而绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷．
【解答】解：A、电荷的定向移动形成电流；故A错误；
B、正电荷定向移动的方向是电流的方向；只有定向移动方向才是电流方向；故B错误；
C、电路中有电压且电路是通路，电路中才有电流；故C正确；
D、绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷．故D错误；
故选C
8．如图所示的电路中，开关闭合后，用电压表能测出L1两端电压的电路是（ ）
A． B． C． D．
【考点】I3：电压表的使用．
【分析】电压表应与被测电路并联，分析电路图，确定电压表所测电路，然后答题．
【解答】解：
A、图中，电压表并联在灯L2两端，测灯L2两端电压，故A错误；
B、图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），故B错误；
C、图中，电压表并联在灯L2两端，测灯L2两端电压，故C错误；
D、图中，电压表并联在灯L1两端，测灯L1两端电压，故D正确．
故选D．
9．某同学手拿金属棒与丝绸摩擦做摩擦起电的实验，则金属棒上（ ）
A．带正电
B．带负电
C．不带电
D．能带电但不能确定带何种电荷
【考点】H6：摩擦起电．
【分析】两种束缚电子能力不同的物质相互摩擦后，电子发生转移，得到电子的物质带负电，失去电子的物质带正电．
【解答】解：金属和丝绸两种不同的物质摩擦，不论两种物质束缚电子的能力是否相同，金属棒都不会带上电，因为金属棒即使带上了电，金属棒、人体、大地都是导体，立刻会把所带的电导向大地，使金属棒不带电．
故选C．
10．关于导体的电阻，下列说法正确的是（ ）
A．导体的电阻只跟导体长度有关
B．导体的电阻跟温度有关
C．导体两端的电压为0V时，导体的电阻为0Ω
D．导体容易导电，所以导体对电流没有阻碍作用
【考点】I9：电阻．
【分析】导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关．
【解答】解：A、电阻大小与导体的材料、长度、横截面积、温度有关，故A错误；
B、电阻大小与导体的材料、长度、横截面积、温度有关，故B正确；
C、电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关．故导体两端的电压为0V时，导体的电阻不为0；故C错误；
D、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；故D错误；
故选B．
11．根据右表所提供的几种物质的比热容得出以下四个结论，其中不正确的是（ ）
几种物质的比热容C/[J•（kg•°C）﹣1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
砂石
0.92×103
煤油
2.1×103
铝
0.88×103
水银
0.14×103
铜
0.39×103
A．水比酒精的比热容大
B．同种物质在不同状态下的比热容不同
C．质量相等的铜块和砂石，吸收相等的热量，砂石的末温比铜块的末温高
D．质量相等的铜块和铝块都降低1°C，铝块比铜块放出的热量多
【考点】GD：比热容的概念．
【分析】（1）不同的物质的比热容一般不同；
（2）比热容的大小与物质的状态有关；
（3）（4）根据吸热公式Q=cm△t可判断．
【解答】解：A、由表格可知，水比煤油的比热容大，故A正确；
B、比热容的大小与物质的状态有关，水和冰的比热容不同，故B正确；
C、根据吸热公式Q=cm△t可知，质量相等的铜块和砂石，吸收相等的热量，砂石的变化温度小于铜块的变化温度，但不清楚它们的初温，故无法判断末温，故C错误；
D、质量相等的铝块和铜块，降低相同的温度，由于铝的比热容比铜的比热容大，根据吸热公式Q=cm△t可判断，铝块放出的热量多，故D正确．
故选C．
12．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都由中点向左滑动时，灯泡L1和L2的亮度变化是（ ）
A．L1、L2都变亮 B．L1、L2都变暗
C．L1变亮，L2不变 D．L1变暗，L2不变
【考点】IH：欧姆定律的应用．
【分析】在第一个图中，灯泡和滑动变阻器串联，滑片向左移动，滑动变阻器接入电路电阻变小，电路电流变大，灯泡两端电压增大，根据公式P=可求灯泡的功率的变化．
在第二个图中，灯泡和滑动变阻器并联，不管滑片怎样移动，灯泡上的电压始终等于电源电压，根据公式P=可求灯泡的功率的变化．
【解答】解：
（1）在第一个图中，滑片向左移动，灯泡两端电压变大，根据公式P=可知，灯泡消耗的电功率变大，L1亮度变亮；故BD错误；
（2）在第二个图中，当滑动变阻器的滑片P都向左滑动时，灯泡上的电压始终等于电源电压，根据公式P=可知，灯泡消耗的电功率不变，所以灯泡亮度不变，故A错误，C正确．
故选C．
13．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
【考点】HP：电路的三种状态．
【分析】由于电流表的内阻很小，连接在电路中时，相当于此处是导线连接的．
【解答】解：电流表在电路相当于导线，所以电流表把灯L1短路，所以灯L1不亮．
故选C．
14．小鸣发现每天妈妈上班前都要检查家中卧室的两个窗户是否关好．为减少妈妈的辛苦，小鸣想设计一个能显示窗户是否关闭的简单电路．要求：当总开关S闭合后，两个窗户只要有一个没关好（相当于一个开关断开），该窗户对应的指示灯就发光．在图所示的四个电路中，符合上述设计要求的是（ ）
A． B． C． D．
【考点】HU：串、并联电路的设计．
【分析】只要有窗户没关好（即此时装在未关好窗户上的开关处于断开状态），指示灯就会发光，所以开关应该和灯泡并联，开关闭合后，灯泡短路，则灯泡不亮．
【解答】解：
A、由图知，两灯和两个开关都串联在电路中，所以只要有一个开关断开，灯都不亮，故A不合题意；
B、由图知，两灯并联，S控制整个电路，S1和S2分别在L1和L2支路上，S1或S2断开时对应的L1或L2不发光，故B不合题意；
C、由图知，两灯串联，S1和S2分别并联在L1和L2两端，开关S1或S2断开时，对应的指示灯发光，闭合时对应灯泡被短路，指示灯不发光，符合题意；
D、由图知，两灯并联，两支路上任一开关闭合时两灯都会被短路，指示灯都不亮，故D不合题意．
故选C．
15．三盏小灯泡分别按图中甲、乙两种方式连接在电源两端，电源电压相等．当闭合开关后，下列说法错误的是（ ）
A．甲图中的三盏灯是串联，乙图中的三盏灯是并联
B．甲图中，电压表的示数为灯L1和L2两端的电压之和
C．乙图中，电流表的示数为通过灯L1和L3电流之和
D．乙图中，电压表的示数为灯L1和L2两端的电压之和
【考点】HT：串联电路和并联电路的辨别；HW：电流的测量；I3：电压表的使用．
【分析】（1）有一条电流路径为串联，有多条电流路径为并联电路；
（2）电压表并联在哪些用电器两端，其测得就是哪些用电器的电压；同样，电流表与哪些用电器串联，则测哪些用电器的电流．
【解答】解：A、甲图中只有一条电路为串联；乙图中有三条电流的路径，即为并联，故A正确；
B、分析甲图电路不难看出，此时电压表的示数为灯L1和L2两端的电压之和，故B正确；
C、分析乙图电路不难看出，电流表的示数为通过灯L1和L3电流之和，故C正确；
D、分析乙图电路不难看出，电压表并联在电源两端，则可以测量电源电压，故D错误；
故选D．
二、下列各小题均有四个选项，其中符合題意的选项均多于一个．（共8分，每小题2分，全选对的得2分，选对但不全的得1分，有错选的不得分）
16．下面说法中正确的是（ ）
A．分子间相互作用的引力和斥力是同时存在的
B．物体含有的热量多少，与物体的温度高低及构成物体的物质种类有关
C．物体温度升高，它的内能一定增加
D．烟雾能在空中上升，是因为烟雾分子不停地做无规则运动
【考点】GH：分子间的作用力；G3：热量的概念；G6：温度、热量与内能的关系；GV：分子的运动．
【分析】（1）分子间即有引力，又有斥力，且同时存在；
（2）热量是物体通过热传递方式改变的内能，是一个过程量；
（3）内能与物体的温度和质量有关；
（4）烟雾能在空中上升，是微小物体的运动．
【解答】解：
A、分子间即有引力，又有斥力，且同时存在，故A正确；
B、热量是一个过程量，不能说“某物体含有或具有多少热量”，故B错误；
C、物体的温度升高，分子无规则运动加快（分子动能增大），物体的内能一定增加，故C正确；
D、烟雾能在空中上升，是微小物体的运动，不是扩散，不是分子在不停地无规则运动，故D错误．
故选AC．
17．下列说法错误的是（ ）
A．只有电子的定向运动才能形成电流
B．导体能够导电是因为导体内有大量的自由电子存在
C．绝缘体不导电，所以没有电阻
D．有些绝缘体在一定的条件下可能变成导体
【考点】HD：电流的形成；HJ：导体；HK：绝缘体．
【分析】自由电荷的定向移动时形成电流，
【解答】解：A、自由电荷的定向移动时能形成电流，自由电荷有正电荷，也负电荷，也可以由正电荷和负电荷同时向相反方向定向移动形成电流，比如电解质溶液导电．
所以不只是电子定向移动或正电荷定向移动才形成电流，故A错误．
B、导体能够导电是因为导体内有大量的自由荷存在，自由电荷有可能是正电荷，也有可能是负电荷，故B错误；
C、绝缘体不导电，绝缘体对电流阻碍作用很大，所以电阻很大，故C错误；
D、有些绝缘体在一定的条件下可能变成导体，如玻璃在烧红的时候可以导电，故D正确；
故选：ABC
18．如图所示，①②③④为四个物理探究实验，ABCD为应用实例，箭头表示它们的对应关系，其中对应关系正确的是（ ）
A．内燃机 B．验电器 C．油量表 D．滑动变阻器
【考点】GM：内燃机的四个冲程；HA：验电器的原理及使用；IC：滑动变阻器的工作原理；IH：欧姆定律的应用．
【分析】（1）内燃机是利用内能做功的机器，在做功冲程高温高压燃气推动活塞做功，内能转化为机械能；
（2）验电器工作原理：同种电荷相互排斥；
（3）在电源电压一定时，改变滑动变阻器接入电路中电阻大小，从而改变电路中电流大小；
（4）滑动变阻器通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流．
【解答】解：
A、①图说明利用内能做功，内能转化为机械能，与内燃机的工作原理相同；故A正确；
B、②图说明异种电荷相互吸引，验电器是利用同种电荷相互排斥的原理制成的；故B错误；
C、③图说明通过改变接入电路中电阻的大小可以改变电路中电流大小，油量表实质就是电流表，利用了此原理；故C正确；
D、通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，这也是滑动变阻器的变阻原理，故D正确．
故选ACD．
19．关于导体和绝缘体的下列说法中，不正确的是（ ）
A．电路中只要有电源，就会有电流
B．两个灯泡两端的电压相等，则这两盖灯一定是并联的
C．我国家用电器，它们正常工作时两端电压是220V
D．通过两盏灯的电流相等，则这两盏灯不一定是串联的
【考点】HI：有持续电流的条件；HT：串联电路和并联电路的辨别；IQ：家庭电路工作电压、零线火线的辨别方法．
【分析】有电压不一定有电流；
根据串联电路分压的特点进行判断；
我国家用电器的工作电压是220V；
串联电流中处处电流相等；并联电路中各支路电流可能相等也可能不相等．
【解答】解：A、电路中有电源，且必须是通路时，才会有电流．故A错误；
B、并联电路各支路两端电压一定相等，而两个完全相同的灯泡串联时，两个灯泡分得的电压也相等，所以，两个灯泡两端的电压相等，这两个灯泡可能并联也可能串联，故B错误；
C、我国家庭电路的电压是220V，则我国家用电器正常工作时两端电压是220V，故C正确；
D、如果两灯泡串联，则通过两个灯泡的电流一定相等；而两个完全相同的灯泡并联时，通过两灯泡的电流也相等，所以，通过两个灯泡的电流相等，这两个灯泡可能串联也可能并联，故D正确；
故选：AB．
三、实验选择题（下列各小題均有四个选项，其中只有一个选项符合題意，20题、21题每题2分，其余每题1分，共11分）
20．如图所示，实验室用电流表的读数为（ ）
A．0.5A B．0.45A C．2.2A D．2.5A
【考点】HY：电流表的读数方法．
【分析】读取电流表示数时，先要明确选择的量程和对应的分度值，读数时视线与指针所指的刻度线相垂直．
【解答】解：电流表使用量程0～0.6A，分度值0.02A，示数为I=0.4A+5×0.02A=0.5A．
故选A．
21．如图所示，实验室用电压表的读数为（ ）
A．2.5V B．10.5V C．12V D．12.5V
【考点】I4：电压表的读数方法．
【分析】电压表和电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．
【解答】解：
电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.5V，故A正确．
故选A．
22．如图所示，将开关和灯泡引出的两根导线分别与滑动变阻器的两个接线柱相连，使得滑片P向右滑动时灯泡的亮度增加，则这两根导线应与滑动变阻器的（ ）两个接线柱相连．
A．AC B．AB C．BD D．AD
【考点】ID：滑动变阻器的使用．
【分析】滑动变阻器有四个接线柱，选择一上一下接入电路，滑动变阻器接入的部分主要取决于接入的下面的接线柱，移动滑片时灯泡的亮度增加，电路中电流变大，滑动变阻器接入的电阻变小，接入电路的电阻丝变短．
【解答】解：滑片P向右移动时灯泡的亮度增加，则电路中的电流逐渐变大，滑动变阻器接入的电阻变小，接入电路的电阻丝变短，则滑动变阻器一定接入B接线柱，上面接线柱任意选择，所以可以接入BD或BC．
故选：C．
23．如图所示，用气筒不断向装有少量水的瓶内用力打气，可观察到瓶塞从瓶口跳出，此时瓶内有白雾产生．当瓶塞从瓶口跳出时，瓶内有白雾产生，这是因为瓶内气体的内能（ ）温度降低，发生了液化现象．
A．增大 B．减小 C．不变 D．无法确定
【考点】G9：做功改变物体内能．
【分析】改变物体内能的两种方法：对物体做功、热传递．对物体做功物体的内能增加，物体对外做功，物体的内能减少；物体吸收热量内能增加，物体放出热量内能减少．
【解答】解：
瓶子里装有少量水，用力打气，在瓶塞未跳起前，压缩瓶内的气体做功，瓶内气体的内能增加；继续打气，当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减小，温度降低，使瓶内的水蒸气液化成小水珠，出现白雾．
故选B．
24．如图所示电路，当开关S闭合时，若三个电阻R1、R2、R3串联，则图中〇里两块电表应为（ ）
A．①是电流表、②是电压表 B．①②都是电压表
C．①是电压表、②是电流表 D．①②都是电流表
【考点】HO：电路图及元件符号．
【分析】根据电流表串联在电路中，电压表并联在电路中，并结合串联电路的特点即可确定〇里两块电表种类．
【解答】解：要使三个电阻R1、R2、R3串联，则电流从电源正极流出，依次经过R3、R2、R1开关回到电源负极，故图中〇里都为电压表．
故选B．
25．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时只要把A 和B 接入电路，顺时针旋动滑片时，电位器接入电路的电阻值（ ）
A．变大 B．不变 C．变小 D．无法确定
【考点】ID：滑动变阻器的使用．
【分析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，据此分析即可判断．
【解答】解：电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻丝变长，电阻变大．
故选A．
26．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.8A，则通过L1和L2的电流分别是（ ）
A．1.5A，0.8A B．0.7A，0.8A C．0.8A，1.5A D．0.8A，0.7A
【考点】H@：并联电路的电流规律．
【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流．根据并联电路的电流特点求出通过L1的电流．
【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，
由电流表A1的示数可知，干路电流I=1.5A，
由电流表A2的示数可知，通过L2的电流I2=0.8A，故CD错误；
因并联电路中干路电流等于各支路电流之和，
所以，通过L1的电流：
I1=I﹣I2=1.5A﹣0.8A=0.7A，故A错误、B正确．
故选B．
27．把两种不同的金属片插入杆檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是（ ）
A．金属片B是水果电池的正极
B．水果电池把电能转化为化学能
C．金属片A是水果电池的正极
D．水果电池把化学能转化为内能
【考点】I3：电压表的使用．
【分析】（1）由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性．
（2）水果电池是将化学能转化为电能的装置．
【解答】解：AC、图中电压表的指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片A是水果电池的正极，金属片B是水果电池的负极，故A错误，C正确．
BD、水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置，故BD错误．
故选C．
28．某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为（ ）
A．此设计可行，称重表由电流表改装
B．此设计可行，称重表由电压表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
【考点】HX：电流表的使用；76：重力；ID：滑动变阻器的使用；IH：欧姆定律的应用．
【分析】（1）分析电路图，根据称重表在电路的连接情况判断是电流表还是电压表；
（2）根据电路中滑片的滑动方向情况对选项逐一分析后，选择正确答案．
【解答】解：A、称重表与电阻串联，应为电流表，该说法正确；
B、称重表与电阻是串联的，如果为电压表时，两个电阻只是起导线的作用，电压表测量电源电压，示数不改变，该说法错误；
C、当车辆越重时，滑片向下滑，R的阻值变小，电路的电流变大，所以称重表的示数越大，该说法错误；
D、当物体很重，滑片滑到最下端，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护称重表的作用，该说法错误．
故选A．
四、实验填空題（29题、37題每题2分，39題4分，其余每空、每图1分，共42分）
29．如图所示，实验室用电阻箱读数为 7049 Ω．
【考点】IB：变阻器．
【分析】电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值．
【解答】解：由图示电阻箱可知，电阻箱连入电路的电阻为：
R=7×1000Ω+0×100Ω+4×10Ω+9×1Ω=7049Ω
故答案为：7049．
30．（1）如图甲所示，将截面磨光的两铅柱对接并紧压在一起，下面挂很重的物体也不能将它们分开．这个现象说明： 分子间存在引力 ．
（2）如图乙所示，在量筒中装一半清水，在水的 下面 注入硫酸铜溶液（选填“上面”或“下面”），可观察到无色的清水与蓝色硫酸铜溶液之间有明显的界面，静放10天后，界面变得模糊不清．这种现象叫做 扩散 现象，用分子动理论解释成因：一是分子之间有空隙，二是分子在 不停地在无规则运动 ．
【考点】GH：分子间的作用力；GW：扩散现象．
【分析】（1）分子间既有引力又有斥力；分子间存在引力的条件，即分子间的距离大于平衡距离；
（2）根据硫酸铜溶液是一种密度比水大的蓝色液体，可确定在实验中应注意把硫酸铜溶液放在水的部位；
不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停的做无规则运动和分子间有间隙．
【解答】解：
（1）将两个铅柱的底面削平、削干净，然后紧紧地压在一起，下面挂很重的物体也不能将它们分开，说明分子间的引力使它们紧紧结合在一起．即分子间存在引力；
（2）已知硫酸铜溶液是一种密度比水大的蓝色液体，所以当在量筒中注入硫酸铜溶液和水时，硫酸铜溶液在水的下面因此，在实验中应注意把硫酸铜溶液放在水的下面；
在量筒里装入的清水和蓝色的硫酸铜溶液之间有明显的界面，静置几天后，界面变模糊了，这属于扩散现象，说明一切物体分子都在永不停息地做无规则运动和分子间有间隙．
故答案为：（1）分子间存在引力；（2）下面；扩散；不停地在无规则运动．
31．下面是我们曾做过的两个实验：
（1）如图所示，将废旧灯泡灯芯的玻璃柱接入电路接通开关后，灯泡 不会 （选填“会”或“不会”）发光．加热废灯泡灯芯的玻璃柱到红炽状态，小灯泡最后会发光，这是因为 会 ．
（2）如图所示，将废旧灯泡的灯丝接入电路，给灯丝缓慢加热，电流表示数变 小 ，小灯泡亮度将 变暗 ，这一现象说明 灯丝的电阻与温度有关，灯丝的电阻随温度的升高而增大 ．
【考点】IA：影响电阻大小的因素．
【分析】（1）导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大；
（2）根据实验现象观察灯泡亮度的变化和电流表示数的变化，由于电源电压不变，再根据R=即可分析出电阻随温度升高如何变化的．
【解答】解：
（1）在图1中，把玻璃接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体；
当玻璃珠加热到红炽状态时，发现小灯泡发光，说明玻璃常温下是绝缘体，在加热到红炽状态时，会变为导体，故小灯泡发光；
（2）通过如图所示的实验可以观察到灯泡的亮度变暗，电流表示数变小，电源电压不变，由R=可得，电阻丝的电阻变大；故此实验说明温度升高，灯丝电阻增大．
故答案为：（1）不会；会；（2）小；变暗；灯丝的电阻与温度有关，灯丝的电阻随温度的升高而增大．
32．同学们为了“探究物体吸收的热量与物质种类的关系”，利用如图所示的实验装置进行实验，并记录数据如下表所示，请你根据表中的数据回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
食用油的温度/℃
20
24
28
32
36
40
44
48
（1）实验中，要在甲、乙两个相同的烧杯中分别加入相同 质量 的水和食用油（选填“质量”或“体积”）．
（2）另外，还应选择两个完全相同的电加热器，选择相同的电加热器目的是为了 A ．
A．在相同时间内，两个电加热器对水和食用油放出的热量相同
B．在相同时间内，使水和食用油升高的温度相同
（3）若使水和食用油升高相同的温度， B 需要的加热时间更长．
A．食用油 B．水
（4）图2是根据实验数据画出的图象，其中图线①表示的是 A 吸热升温情况．
A．食用油 B．水．
【考点】GX：探究比热容的实验．
【分析】（1）（2）在实验中，为了增加实验的准确性，需要采用控制变量法，即保持水的初温、环境因素、水的质量不变等．
（3）由表中实验数据可知，相同质量的水与食用油加热相同的时间，水升高的温度低，要使它们升高的温度相同，应给水加热更长的时间；
（4）选同样的加热时间，水和煤油吸热相同，根据温度变化的多少判断，温度变化多的是煤油，温度变化少的是水．
【解答】解：（1）实验课题是探究不同物质的吸热能力，所以要保持水和煤油的质量相同．
（2）选用相同的电加热器目的是：使水和煤油在相同时间内吸收相同的热量，故选：A；
（3）由表中实验数据可知，吸收相等的热量，水升高的温度低，若要使水和食用油升高到相同的温度，则需要给水加热更长的时间，此时，水吸收的热量大于食用油吸收的热量；故选B；
（4）选同样的加热时间（水和煤油吸热相同），如t=3min时，Q①＞Q②，△t①＞△t②，所以①表示的是食用油吸热升温情况，故选A．
故答案为：（1）质量；（2）A；（3）B；（4）A．
33．按要求画出电路图，并连接图实物图，要求：电灯L1、L2串联，电压表V1测灯L1两端的电压，电压表V2测灯泡L1、L2的总电压，滑动变阻器控制灯L1和L2的电流，滑动变阻器滑片向右移动时，灯泡变亮．
【考点】HU：串、并联电路的设计；HR：实物的电路连接．
【分析】由题知，两灯串联，电压表与被测灯泡应并联，变阻器控制两个灯泡的电流，所以应串联入电路中，根据滑片移动灯泡亮度变化确定其接线．
【解答】解：
由题知，两灯串联，电压表V1应与灯L1并联，电压表V2并联在L1和L2两端，滑动变阻器串联接入电路中，滑片向右移灯泡变亮，说明电流变大，变阻器连入阻值变小，应将下方B接线柱接入电路中，电源电压为3V，两个电压表均用小量程；由此画出电路图并连接实物如图所示：
34．小红同学连接并联电路的实验电路时，如图所示．
（1）请你说明在开关S闭合后观察到L1和L2的现象为 L1不发光，L2发光；A1无示数，A2有示数 ．
（2）请你改动图中一根导线的连接位置，闭合开关S后，使两灯都发光，且电流表都有正确示数．（在需要改动的导线上画“×”，并画出改动后的连线）
【考点】HP：电路的三种状态；HR：实物的电路连接；HZ：电流表的连接．
【分析】（1）掌握短路的概念，知道当导线与用电器并联时，用电器将被导线短路掉，用电器不会工作．
（2）要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流．
【解答】解：
（1）由图可知，L1和电流表A1串联后与下方的导线并联，所以L1与电流表A1被短路，L1不会发光，A1也没有示数；有电流通过L2和A2，所以L2发光，A2有示数．
（2）要使两灯都发光，且电流表都有正确示数，可将灯泡L2左端接线柱与电流表A1正接线柱之间的连线去掉，将电流表A1的正接线柱接在L2的右端，此时两灯并联，A1测L1的电流，A2测干路电流．
故答案为：（1）L1不发光，L2发光；A1无示数，A2有示数；（2）见上图．
35．在中国科学技术馆有一件展品﹣﹣静电滚球，如图所示．它由中心电极、金属小球、接地的金属板构成．转动手柄时，金属小球会在中心电极与接地的金属板间循环往复运动．
（1）转动手柄使中心电极带正电，金属小球靠近中心电极一侧带 负 电荷，远离电极的一侧带等量的异种电荷．中心电极对负电荷有 吸引 力，对正常电荷有排斥力．由于负电荷离中心电极距离更近，所以吸引力大于排斥力，金属小球就会 靠近 中心电极（选填“靠近”或“远离”）．
（2）当金属小球与中心电极碰撞时，负电荷被中和，此时金属小球带 正 电，由于同种电荷相互 排斥 ，金属小球会远离中心电极．当金属小球与接地的金属板碰撞时，正电荷被导入地下，此时小球又恢复电中性．
【考点】H8：电荷间的相互作用规律．
【分析】（1）电荷间的作用规律是：同种电荷相互排斥，异种电荷互相吸引；
（2）带电体能够吸引不带电的物体．
【解答】解：（1）由于异种电荷互相吸引；中心电极带正电，则金属小球靠近中心电极一侧带负电；中心电极对负电荷有吸引作用；由于负电荷离中心电极距离更近，所以吸引力大于排斥力，故金属小球会靠近中心电极．
（2）当金属小球与中心电极碰撞时，负电荷被中和，此时金属小球带正电，由于同种电荷相互排斥，金属小球会远离中心电极．
故答案为：（1）负；吸引；靠近；（2）正；排斥
36．在做“影响电阻大小的因素”的实验时，如图所示．
（1）实验中，通过 电流的大小 的大小来比较电阻的大小，运用的物理研究方法是 转换法 ；
（2）为了研究电阻与导体长度的关系，应选用导线 A和D ，得到的结论是 在导体的材料、横截面积相同时，导体越长电阻越大 ；
（3）为了研究电阻与 横截面积 的关系，应选用导线B和导线E．
导线代号
A
B
C
D
E
F
G
长度（m）
0.5
0.5
1.5
1.0
0.5
1.5
0.5
横截面积
（mm2）
1.2
1.8
1.8
1.2
0.8
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
电流（A）
0.6
0.5
0.2
0.3
0.4
0.2
0.2
【考点】IA：影响电阻大小的因素．
【分析】（1）实验过程通过观察电流表的示数判断电阻的大小，这种研究问题的方法叫转换法．
（2）（3）导体的电阻与导体的长度、横截面积、材料和温度有关，当研究电阻与其中一个因素的关系时，应控制其它的因素不变．
【解答】解：（1）根据I=可知：在电源的电压不变时，导体电阻越大，电流表的示数越小；所以电阻的大小是通过电流的大小来反映的，该实验是转换法；
（2）A、D材料和横截面积相同，长度不同，是为了研究导体电阻大小与长度是否有关系；可以得到的结论是：在导体的材料、横截面积相同时，导体越长电阻越大；
（3）为了研究导体电阻与横截面积的关系，应使导体的材料和长度相同，横截面积不同，所以应选择的两根导体是B和E．
故答案为：（1）电流的大小；转换法；（2）在导体的材料、横截面积相同时，导体越长电阻越大；（3）横截面积．
37．在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据得出电压跟电阻关系式U= U=1.5A×R ．
R/Ω
2
4
6
8
10
12
U/V
3
6
9
12
15
18
【考点】IH：欧姆定律的应用．
【分析】分析表格数据可知电压增大时，电阻的阻值增大，两者成一次函数关系，设出表达式，然后代入数据得出表达式．
【解答】解：由表格数据可知，U与R成一次函数关系，可设为U=kR+b，
把R=2Ω，U=3V和R=4Ω，U=6V代入可得：
3V=k×2Ω+b，6V=k×4Ω+b，
联立等式可得：k=1.5V/Ω=1.5A，b=0V，
故关系式为：U=1.5A×R．
故答案为：U=1.5A×R．
38．瑞瑞同学对串联电路电压规律进行了探究，进行了如下操作．
【猜想与假设】串联电路电源总电压等于各用电器两端的电压之和．
【设计与进行实验】
（1）断开开关，按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，釆用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上：
（4）测出AC间的电压．
【交流与评估】
（1）在拆接电路时，开关必须先 断开 ．
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？
（3）方法改进后，分别测出AB、BC、AC间的电压记录在右面表格中．分析瑞瑞同学的实验数据可以得出的结论是：
a．在串联电路中，各用电器两端电压相等．
b．在串联电路中，电路总电压 等于 各用电器两端的电压之和（填“等于”或“不等于”）．
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
（4）这个实验在设计方案上还存在的不足之处是：
① 灯泡的规格相同 ．
② 只进行了一次实验 ．
【考点】I8：探究串、并联电路中的电压规律实验．
【分析】（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；
（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确；
（3）据实验数据得出结论即可；
（4）由于AB和BC的电压相等可知，两个灯泡的规格相同；通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．
【解答】解：（1）在拆接电路时，开关必须断开；
（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；
（3）据实验中的数据可知，①在串联电路中，各用电器两端电压相等．
②在串联电路中，电路总电压等于各用电器两端的电压之和．
（4）据题意可知，由于AB和BC的电压相等可知，两个灯泡的规格相同；通过实验获得结论，一般都要多做几次实验，多做几次实验，才可以多获几组数据，以此获得结论，这里只进行了一次实验，故不足之处是：灯泡的规格相同且只进行了一次实验．
故答案为：（1）断开；（2）不能；改接后电压表正负接线柱接反；（3）b等于；（4）①灯泡的规格相同；②只进行了一次实验．
39．在并联电路中，通过灯泡L1电流用I1表示，干路电流用I表示．实验桌上有如下器材：电压恒定的电源一个、电流表两只、开关一个、不同规格的小灯泡和导线若干．小明想利用实验桌上的这些器材，设计一个实验证明：在并联电路中，当通过灯泡L2电流不变时，通过灯泡L1的电流I1越大，干路电流I越大．
请（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格．
【考点】H#：探究串并联电路中的电流特点实验．
【分析】（1）根据要求，两灯并联，通过开关的转换，两个电流要分别测量干路和L1的支路电流；
（2）通过开关的转换，先测出过L2的电流，再测另一支路和干路电流，为得出普遍性的结论，多换用不同灯泡多次测量；
（3）根据测量的物理量设计表格．
【解答】解：（1）根据要求，两灯并联，电流表A接在干路上，电流表A1与灯L1串联，开关控制灯L1．如下所示：
（2）①如图所示连接电路，断开开关，记下电流表A的示数，即通过L2的电流，再闭合开关S，记下两电流的示数，将数据填入表中，如下所示：
②将灯L1换用其它规格的灯泡重复上面的步骤再做3次实验，
③记录实验数据．
I2/A
I1/A
I/A
故答案为：（1）如上图所示；
（2）①如图所示连接电路，断开开关，记下电流表A的示数，即通过L2的电流，再闭合开关S，记下两电流的示数，将数据填入表中，如下所示：
②将灯L1换用其它规格的灯泡重复上面的步骤再做3次实验，
③记录实验数据．
（3）如上表所示．
六、计算題（共6分，41题3分，42题3分）
40．某县在冬季利用地热能为用户取暖．县内有一口自喷状态地热井，出水温度为90°C，出水质量为2×105kg．c水=4.2×103J/（kg•°C），天然气的热值为4×107J/m3．
求：（1）当流出的地热水温度降低到40°C，所放出的热量．
（2）这些热量如果用天然气蒸汽锅炉供热，且天然气蒸汽锅炉的热效率为84%，则需要多少天然气？
【考点】GG：热量的计算．
【分析】（1）已知水的质量，水的初、末温度和水的比热容，由放热公式可以求出水所释放的热量．
（2）已知效率先求出天然气需要放出的热量，由Q=Vq的变形公式可以求出天然气的体积．
【解答】解：（1）水放出的热量Q水放=cm△t=4.2×l03J/（kg•℃）×2×l05kg×（90℃﹣40℃）=4.2×1010J．
（2）这些热量如果用天然气蒸汽锅炉供热，则Q有用=Q水放=4.2×1010J，
由η=得天然气需要放出的热量：
Q放===5×1010J，
由Q放=Vq得天然气的体积：
V===1250m3．
答：（1）当流出的地热水温度降低到40°C，所放出的热量为4.2×1010J．
（2）则需要1250m3的天然气．
41．现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为1.4V，电源由两节新的干电池串联而成（电源电压保持不变）．
求：（1）通过两只灯泡的电流I1和I2分别为多少？
（2）灯泡L1和L2两端的电压U1和U2分别是多少？
【考点】H!：串联电路的电流规律；I6：串联电路的电压规律．
【分析】（1）由图可知，开关闭合后，灯泡L1和L2是串联的，根据乙图电流表的量程和分度值得出示数；根据串联电路的电流特点可知通过两只灯泡的电流I1和I2；
（2）电压表测量L2两端的电压U2，则由电压表的示数可知U2，又因电源由两节干电池串联而成，则电源电压可求出为3V，如何根据串联电路的电压特点可求L1两端的电压U1．
【解答】解：
（1）由图甲可知，灯泡L1和L2是串联的，电流表串联在电路中，测量的是串联电路的电流；
有乙图知电流表的量程为0﹣0.6A，一个大格表示0.2A，一个小格表示0.02A，故分度值为0.02A，示数为0.5A+1×0.02A=0.52A；
根据串联电路的电流特点可知：I1=I2=0.52A．
（2）因电压表测量L1两端的电压U1，则由电压表的示数U1=1.4V；
又因为电源由两节干电池串联而成，则电源电压U=1.5V×2=3V，
所以根据串联电路的电压特点可知：
U2=U﹣U1=3V﹣1.4V=1.6V．
答：（1）通过两只灯泡的电流I1和I2均为0.52A；
（2）灯泡L1和L2两端的电压U1和U2分别是1.4V、1.6V．
相关试卷
2021-2022学年重庆八中九年级（上）期中物理试卷： 这是一份2021-2022学年重庆八中九年级（上）期中物理试卷，共7页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。
2022-2023学年北京市景山学校九年级（上）期中物理试卷（含答案解析）： 这是一份2022-2023学年北京市景山学校九年级（上）期中物理试卷（含答案解析），共25页。试卷主要包含了5W，5A，【答案】B，【答案】C，【答案】A，【答案】D等内容，欢迎下载使用。
北京市第八中学2022-2023学年上学期九年级物理期中试卷： 这是一份北京市第八中学2022-2023学年上学期九年级物理期中试卷，共12页。试卷主要包含了科目等内容，欢迎下载使用。
