九年级物理安徽省蚌埠市三校（六中、新城实验、慕远）2017届九年级上学期期中联考物理试卷

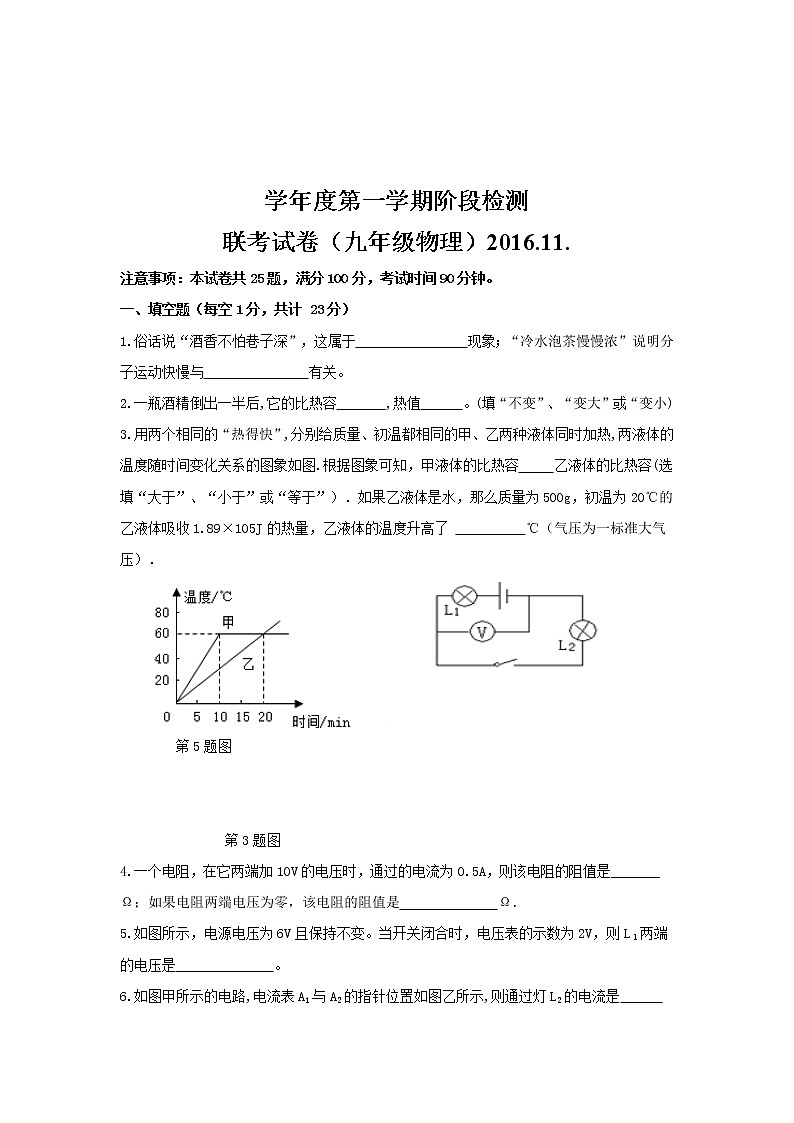

学年度第一学期阶段检测

联考试卷（九年级物理）2016.11.

注意事项：本试卷共25题，满分100分，考试时间90分钟。

一、填空题（每空1分，共计 23分）

1.俗话说“酒香不怕巷子深”，这属于                现象；“冷水泡茶慢慢浓”说明分子运动快慢与               有关。

2.一瓶酒精倒出一半后,它的比热容       ,热值      。(填“不变”、“变大”或“变小)

3.用两个相同的“热得快”,分别给质量、初温都相同的甲、乙两种液体同时加热,两液体的温度随时间变化关系的图象如图.根据图象可知，甲液体的比热容     乙液体的比热容(选填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1.89×105J的热量，乙液体的温度升高了         　℃（气压为一标准大气压）．

        第5题图

第3题图

4.一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是_______ Ω；如果电阻两端电压为零，该电阻的阻值是       Ω．

5.如图所示，电源电压为6V且保持不变。当开关闭合时，电压表的示数为2V，则L１两端的电压是　　          。

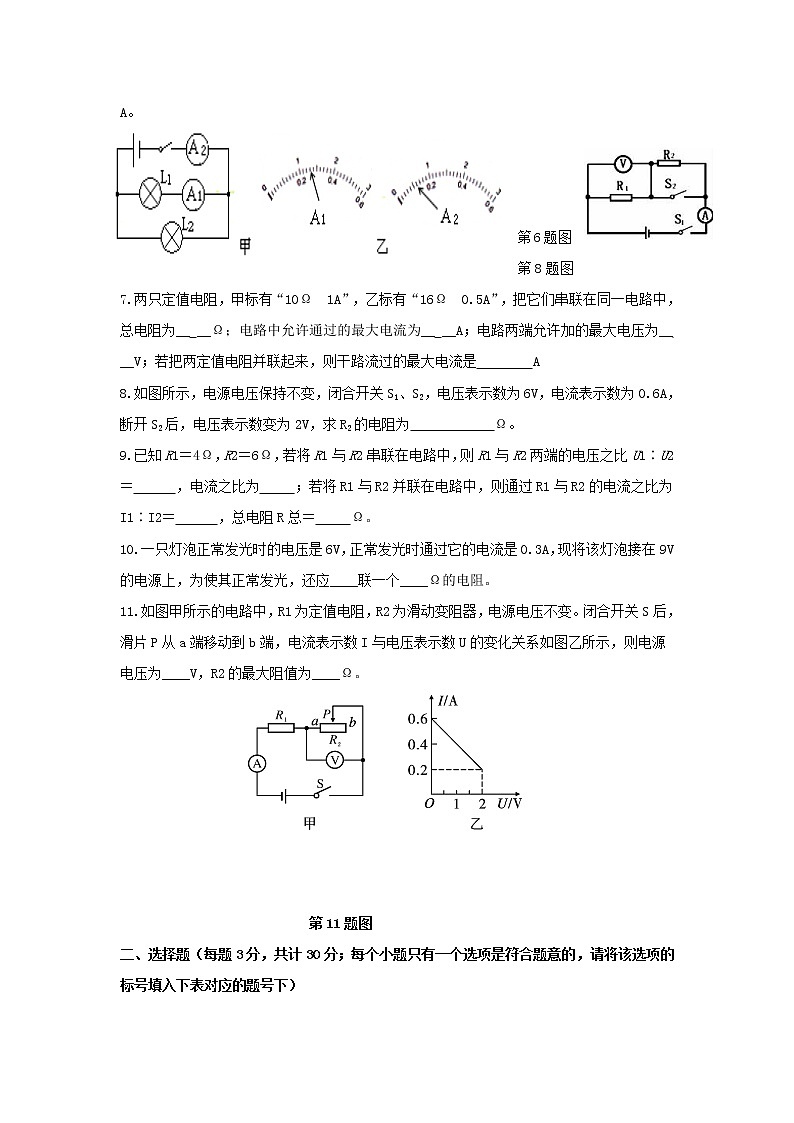

6.如图甲所示的电路,电流表A1与A2的指针位置如图乙所示,则通过灯L2的电流是       A。

                        第6题图                                    第8题图

7.两只定值电阻，甲标有“10Ω　1A”，乙标有“16Ω　0.5A”，把它们串联在同一电路中，总电阻为__ __Ω；电路中允许通过的最大电流为__ __A；电路两端允许加的最大电压为__ __V；若把两定值电阻并联起来，则干路流过的最大电流是        A

8.如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，求R2的电阻为　　　　　　Ω。

9.已知R1＝4Ω，R2＝6Ω，若将R1与R2串联在电路中，则R1与R2两端的电压之比U1∶U2＝      ，电流之比为     ；若将R1与R2并联在电路中，则通过R1与R2的电流之比为I1∶I2＝      ，总电阻R总＝     Ω。

10.一只灯泡正常发光时的电压是6V，正常发光时通过它的电流是0.3A，现将该灯泡接在9V的电源上，为使其正常发光，还应____联一个____Ω的电阻。

11.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源 电压为____V，R2的最大阻值为____Ω。

                           第11题图

二、选择题（每题3分，共计30分；每个小题只有一个选项是符合题意的，请将该选项的标号填入下表对应的题号下）

12．下列事件中,能表明分子在不停地做无规则运动的是(     )

A.扫地时,灰尘四起 B.花开时,花香满园 C.下雪时,雪花飘飘  D.刮风时,黄沙扑面

13.下列哪种现象是通过热传递方式使物体内能增加的(  )

A．冬天人们搓手取暖   B．小孩从滑梯上滑下时臀部发热

C．用热水袋取暖    D．铁钉在地面上摩擦后发热

14.李明同学在一次用3V和15V两个量程的电压表测电压时，电压表的“﹢”接线柱已接入电路，再用15V量程试触时，指针位置如左图所示，则下一步的实验操作应该是（　　）

A.直接接入c接线柱，然后读数　

B.直接接入b接线柱，然后读数

ziyuanku.comC.断开开关，接入c接线柱，闭合开关后读数

D.断开开关，接入b接线柱，闭合开关后读数                      第14题图

15.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）

A，M接A,N接B    B， M接C, N接D    C. M接C, N接B      D.M接A,N接D

$来&源：ziyuanku.com       第15题图                     第16题图                第18题图

16.如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（   ）

A.甲接电流表，乙接电压表　　　　　B.甲、乙均接电流表

C.甲、乙均接电压表   　　　　　　 D.甲接电压表，乙接电流表

17.教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（　　）

A.每两盏灯并联为一组，再分别与一只开关串联   B.每两盏灯串联为一组，然后三组并联

C.每三盏灯并联为一组，再与开关串联            D.这些灯都与开关并联

18.如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是（   ）

 A．电压表短路   ．电流表断路          C．L1断路     D．L1短路

   第19题图                        第20题图                     第21题图

19.如图所示电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P由左端向右移到中点的过程中，下列判断正确的是  (    )

A. 电压表和电流表、的示数都变大

B. 电流表示数变大，电流表和电压表示数不变

C. 若将电源正负极颠倒，电流表的示数总比的大

D. 电流表示数变大，电流表和电压表示数不变

20.如图所示电路中，R1＝12Ω，R2＝6Ω，当开关S闭合时，电流表A1、A2的示数之比为(       )

A．1∶2         B．3∶2           C．3∶1          D．1∶1

21.如图所示，闭合开关后三个电流表的示数分别是0.6A、0.3A、0.2A，则流过L1、L2、L3的电流分别为多少？

A. 0.3A、0.1A和0.2A     B.0.1A、0.3A和0.2A    C.0.3A、0.2A和0.1A   D.0.2A、0.1A和0.3A

$来&源：ziyuanku.com三、作图题与实验题：（22题4分；23题8分；24题16分，，共计28分）

22. 根据图1所示的电路图，用笔画线代替导线，连接图2实物电路 （要求导线不能交叉）．

23.在“探究串联电路的电压关系”的实验电路如23题图1所示．

（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡．
（2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该___             ___．
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：___        ___．
（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理，请说明理由．答：_         ___ __．

          第23题图

24.小彬用如图甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。

（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整。

（2）小彬用5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是                        （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为            A。

（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持           表的示数不变，应将滑动变阻器的滑片P向        （选填“A”或“B”）移动，记录此时各表的示数。

（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。

（5）实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成            比。

$来&源：ziyuanku.com

（6）结合实验数据，小彬能否换用50Ω的定值电阻进行实验？       （能、不能），如若不能，则本实验中的定值电阻最大可为          Ω

四、计算与推导题 (第25题6分，第26题6分，27题7分，计19分，解答要有必要的公式和解答过程，只有最后答案的不能得分)

25.某物理兴趣小组的同学，用煤炉给l0kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J／(kg·℃)，煤的热值约为3×107J／kg。求：

(1)煤完全燃烧产生的热量：

(2)经过6min时间加热，水所吸收的热量；

(3)煤炉烧水时的热效率。

26.如图所示的电路中，电源电压为6伏不变，滑动变阻器R2标有“20Ω　2A”字样，闭合电键S后，电流表A示数为0.2安，电压表V示数为2伏。求:

  (1)R1的阻值

 （2）电流表A最小示数

27.实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）Ig=1mA的电流表，其电阻Rg=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个个接线柱时，电表的量程为100mA，求R1，R2的阻值．

2016—2017学年度第一学期阶段检测

联考试卷（九年级物理参考答案）2016.11.

一、填空题（每1空，共计23分）

       1．扩散   温度        2、不变     不变      3、 小于；80

4、  20；  20       5、4V      6、0.34A     7、   26；    0.5；  15；   1.3

8、  20   9、 2:3；  1:1；  3:2；   2.4；   10、  串； 10   11、   3； 10

二、单项选择题（每题3分，共计30分）

三、作图与实验题：（22题4分；23题8分；24题16分，共计28分）

22、略   23、 （1）不相同；（2）断开开关，换用小量程，重做实验；  （3）不正确；（4）合理，因为实验存在误差

24、（1）略 （2）定值电阻R短路  ； 0.36  （3）电压；  A  （5）反 （6）不能；  30

四、计算与推导题 (第25题6分，第26题6分，27题7分，计19分，解答要有必要的公式和解答过程，只有最后答案的不能得分)

25、（1）煤完全燃烧产生的热量Q放=mq=2kg×3×107J/kg=6×107J；

（2）Q吸=cm（t﹣t0）=4.2×103J/（kg℃）×10kg×（80℃﹣20℃）=2.52×106J；

（3）煤炉烧水时的热效率η==×100%=4.2%．

    26、（1）R1=U1/I=(6V-2V)/0.2A=20Ω（3分）

          （2）I小=U/（R1+R2）=6V/（20Ω+20Ω）=0.15A(3分）

27、解：（1）若使用a和b连个接线柱时，R1、R2串联，串联以后再与灵敏电流表G并联，

所以根据并联电路的电压特点可知：UG=U串，

根据I=和并联电路的电流特点可得：Igrg=（I﹣Ig）（R1+R2）

即：0.001A×100Ω=（0.003A﹣0.001A）×（R1+R2）﹣﹣﹣﹣﹣﹣﹣﹣①

（2）若使用a和c连个接线柱时，灵敏电流表G和R2串联以后再和R1并联，

所以根据串联电路的电压特点可知：UG′+U2=U1，

根据I=可得：Ig（rg+R2）=I1R1=（I′﹣Ig）R1，

即：0.001A×（100Ω+R2）=（0.1A﹣0.001A）×R1 ﹣﹣﹣﹣﹣﹣﹣﹣②

联立①②两式可得：R1=1.5Ω，R2=48.5Ω；
