物理八年级上浙江省金华市义乌市稠州中学八年级（上）期末物理试卷(WORD版，含解析)

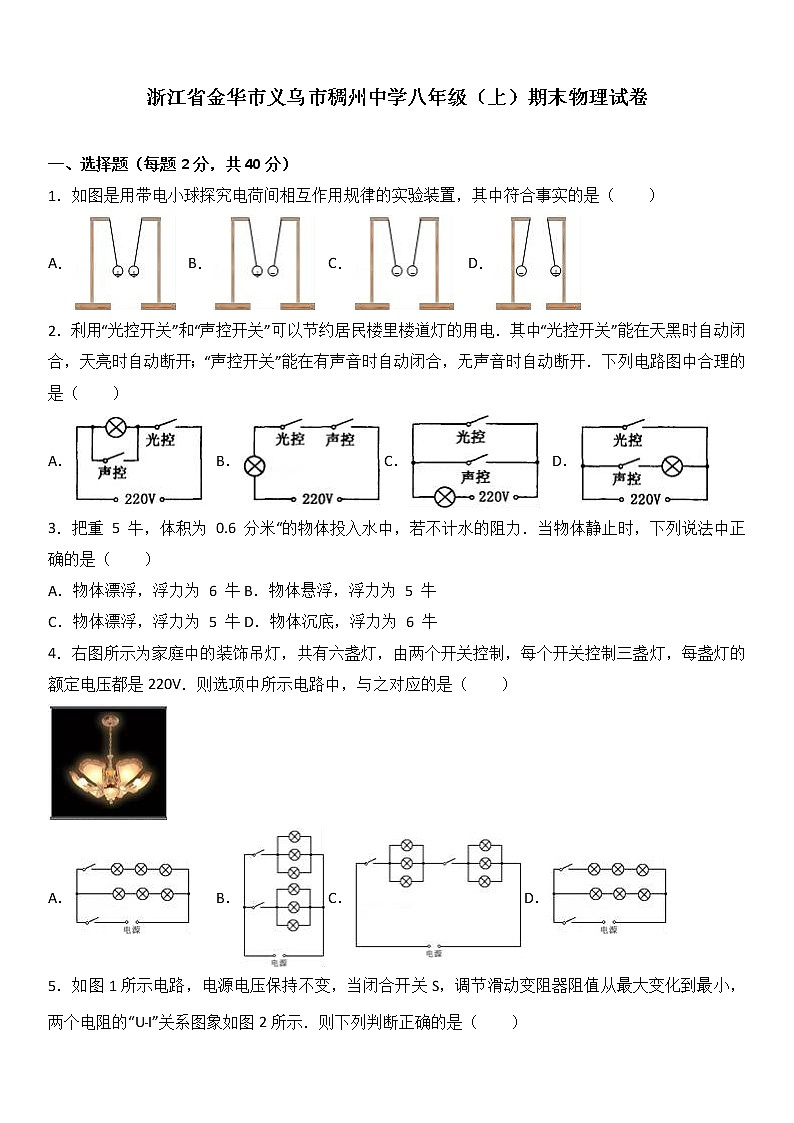

浙江省金华市义乌市稠州中学八年级（上）期末物理试卷

一、选择题（每题2分，共40分）

1．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（　　）

A． B． C． D．

2．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（　　）

A． B． C． D．

3．把重 5 牛，体积为 0.6 分米“的物体投入水中，若不计水的阻力．当物体静止时，下列说法中正确的是（　　）

A．物体漂浮，浮力为 6 牛 B．物体悬浮，浮力为 5 牛

C．物体漂浮，浮力为 5 牛 D．物体沉底，浮力为 6 牛

4．右图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则选项中所示电路中，与之对应的是（　　）

A． B． C． D．

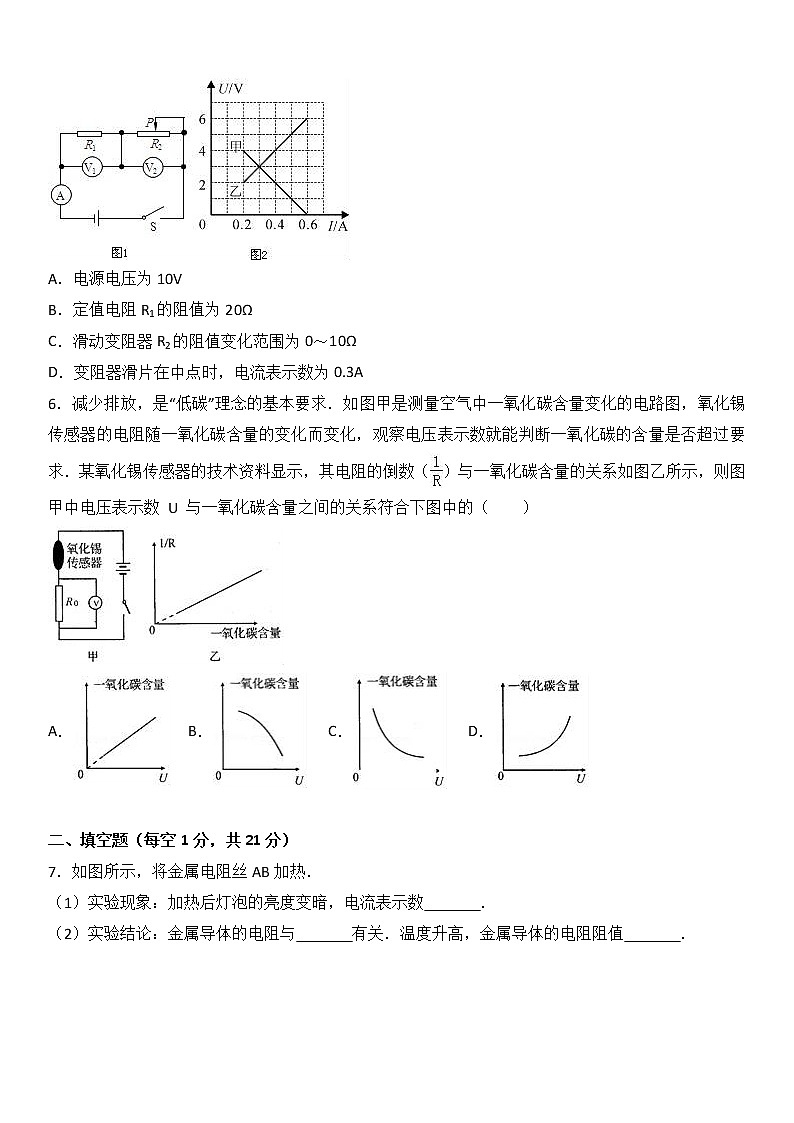

5．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图2所示．则下列判断正确的是（　　）

A．电源电压为10V

B．定值电阻R1的阻值为20Ω

C．滑动变阻器R2的阻值变化范围为0～10Ω

D．变阻器滑片在中点时，电流表示数为0.3A

6．减少排放，是“低碳”理念的基本要求．如图甲是测量空气中一氧化碳含量变化的电路图，氧化锡传感器的电阻随一氧化碳含量的变化而变化，观察电压表示数就能判断一氧化碳的含量是否超过要求．某氧化锡传感器的技术资料显示，其电阻的倒数（）与一氧化碳含量的关系如图乙所示，则图甲中电压表示数 U 与一氧化碳含量之间的关系符合下图中的（　　）

A． B． C． D．

二、填空题（每空1分，共21分）

7．如图所示，将金属电阻丝AB加热．

（1）实验现象：加热后灯泡的亮度变暗，电流表示数　   　．

（2）实验结论：金属导体的电阻与　   　有关．温度升高，金属导体的电阻阻值　   　．

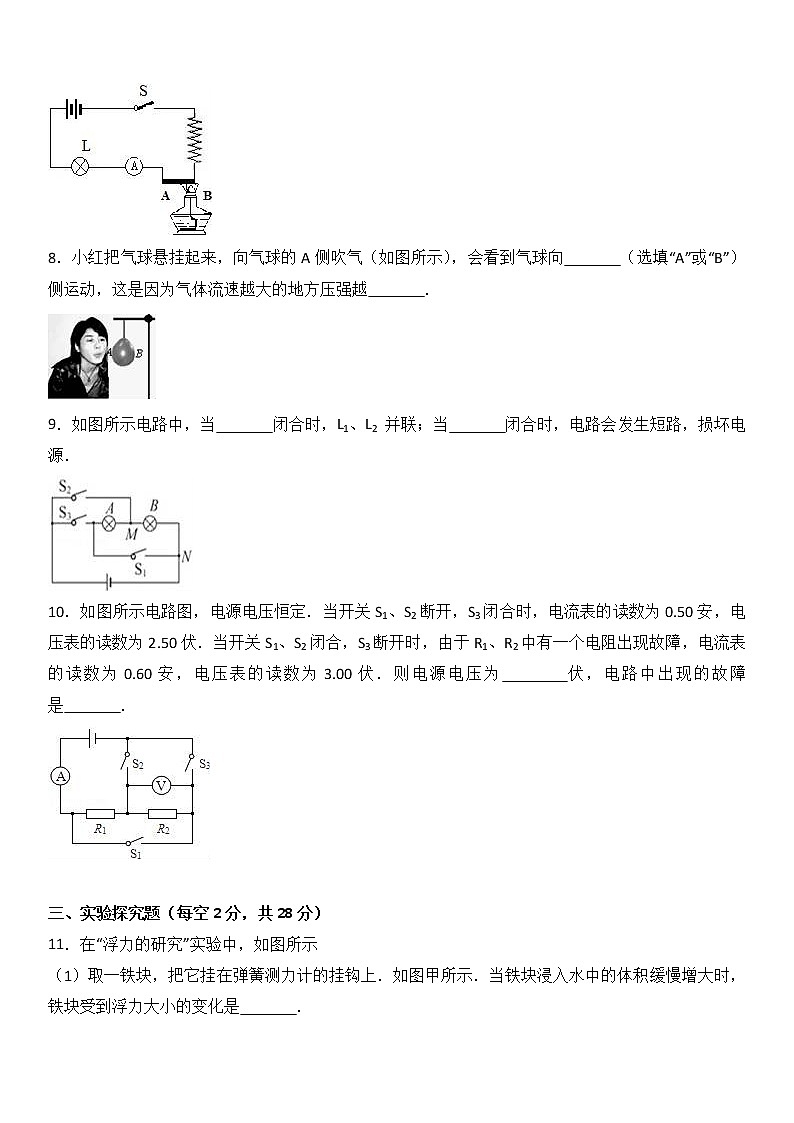

8．小红把气球悬挂起来，向气球的A侧吹气（如图所示），会看到气球向　   　（选填“A”或“B”）侧运动，这是因为气体流速越大的地方压强越　   　．

9．如图所示电路中，当　   　闭合时，L1、L2 并联；当　   　闭合时，电路会发生短路，损坏电源．

10．如图所示电路图，电源电压恒定．当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏．当开关S1、S2闭合，S3断开时，由于R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏．则电源电压为　   　伏，电路中出现的故障是　   　．

三、实验探究题（每空2分，共28分）

11．在“浮力的研究”实验中，如图所示

（1）取一铁块，把它挂在弹簧测力计的挂钩上．如图甲所示．当铁块浸入水中的体积缓慢增大时，铁块受到浮力大小的变化是　   　．

（2）探究“浮力大小与排开水的重力关系”的实验过程：①如图乙，用弹簧测力计测出石块的重力为F1；②如图丙，用弹簧测力计测出空烧杯的重力为F2；③如图丁，把石块浸入盛满水的溢杯中，用该烧杯承接从溢杯里被排出的水，当石块全部浸入水中时，读出弹簧测力计的示数为F3；④如图戊，用弹簧测力计测出该烧杯和排出的水的总重力为F4．用F1、F2、F3、F4表示，实验中测得石块所受的浮力为　   　，排出水的重力为　   　．根据该实验的测量数据，可得出物体所受浮力大小与排开水的重力的定量关系是　   　．

12．某实验小组做“测定一组电阻 R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为 2 欧，电阻R2约为 5 欧，电阻R3约为 20 欧．该实验供选用的器材有：

A．电源（电压恒定 9 伏）

B．电流表（量程 0～0.6 安）

C．电压表（量程 0～3 伏）

D．滑动变阻器（最大电阻 10 欧，额定电流 1.5 安）

E．滑动变阻器（最大电阻 20 欧，额定电流 1.5 安）

F．滑动变阻器（最大电阻 60 欧，额定电流 0.6 安）

G．滑动变阻器（最大电阻 70 欧，额定电流 0.1 安）

H．开关、导线若干

（1）为了测定 Rl、R2、R3的阻值，实验中应选用的滑动变阻器是　   　（填器材的编号）．

（2）根据实验电路图，请用画线当导线完成实物图乙的连接．

（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为　   　伏，通过电阻的电流为　   　安，电阻的阻值为　   　欧．

四、分析计算题（第32题4分，第33题7分，共11分）

13．如图甲为某小汽车测定油箱内油量的电路原理图．其中：Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图乙所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来． R0是阻值为5Ω的定值电阻，电源电压恒为15V，油箱位于压力传感器Rx上，空油箱重50N．若电流表的量程为0～0.6A，该油箱加满油时，指针恰好指示最大刻度，求：

（1）加满油时R0两端的电压是多少？Rx的阻值是多少？

（2）油箱最多能储油多少升？（取g=10N/kg、ρ汽油=0.7×103kg/m3）

2016-2017学年浙江省金华市义乌市稠州中学八年级（上）期末物理试卷

参考答案与试题解析

一、选择题（每题2分，共40分）

1．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（　　）

A． B． C． D．

【考点】H8：电荷间的相互作用规律．

【分析】掌握电荷间的作用规律进行判断．

【解答】解：A、同种正电荷之间相互排斥，两球应该远离．不符合题意．

B、正、负异种电荷之间相互吸引，两球相互靠近．符合题意．

C、同种负电荷相互排斥，两球应该远离．不符合题意．

D、正、负异种电荷之间相互吸引，两球相互靠近．不符合题意．

故选B．

2．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（　　）

A． B． C． D．

【考点】JP：家庭生活自动化 智能化；HU：串、并联电路的设计；IY：电路图设计．

【分析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的．

【解答】解：A、当声控开关闭合时，电灯被短路，电灯不亮，不符合题意，该选项错误；

B、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，符合题意，该选项正确；

C、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光，不符合题意，该选项错误；

D、当声控开关闭合时，电灯就可以发光，光控开关闭合时，电灯被短路，电源也被短路，不符合题意，该选项错误．

故选B．

3．把重 5 牛，体积为 0.6 分米“的物体投入水中，若不计水的阻力．当物体静止时，下列说法中正确的是（　　）

A．物体漂浮，浮力为 6 牛 B．物体悬浮，浮力为 5 牛

C．物体漂浮，浮力为 5 牛 D．物体沉底，浮力为 6 牛

【考点】8S：物体的浮沉条件及其应用．

【分析】知道物体重和体积，利用G=mg=ρVg求物体的密度，和水的密度比较，确定物体在水中所处的状态，再对每个选项做出判断．

【解答】解：

物体的密度：

ρ物====≈0.83×103kg/m3，

因为ρ物＜ρ水，

所以，物体在水中漂浮，

物体在水中静止时受到的水的浮力：

F浮=G=5N，

故选C．

4．右图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则选项中所示电路中，与之对应的是（　　）

A． B． C． D．

【考点】IY：电路图设计；IO：家庭电路的连接．

【分析】（1）家庭电路的电压是220V，每盏灯的额定电压也是220V，灯泡只有在额定电压下工作时，才能正常发光；

（2）开关与它控制的用电器串联，家庭电路中各用电器以及插座之间是并联的．

【解答】解：A、三盏吊灯串联，不符合家庭电路电压的要求，该图错误；

B、六盏吊灯并联，一个开关控制其中三条支路，符合要求，该图正确；

C、三盏吊灯并联后在于另外并联的三盏组成串联电路，并且用了两个开关，不符合串联电路的要求，也不符合家庭电路电压的要求；

D、同A一样，不符合要求．

故选B．

5．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图2所示．则下列判断正确的是（　　）

A．电源电压为10V

B．定值电阻R1的阻值为20Ω

C．滑动变阻器R2的阻值变化范围为0～10Ω

D．变阻器滑片在中点时，电流表示数为0.3A

【考点】IH：欧姆定律的应用；H!：串联电路的电流规律；I6：串联电路的电压规律；ID：滑动变阻器的使用．

【分析】从“U﹣I”关系图象可以看出，甲为滑动变阻器的关系图象，因为最后电压变为0，此时滑动变阻器的电阻为0；乙为电阻R1的图象，当滑动变阻器的阻值最大时，两电阻串联，电流相等，从图象可以看出，电流相等时为I=0.3A，滑动变阻器两端的电压为3V，电阻R1的电压为3V，电源电压为两电压之和，根据欧姆定律可求电阻R1的电阻和滑动变阻器的最大阻值，

当滑片在中点时，滑动变阻器接入电路电阻为滑动变阻器总阻值的一半，和电阻R1串联，根据欧姆定律求出此时电路的电流．

【解答】解：当滑动变阻器的阻值最大时，两电阻串联，干路电流最小：I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；

所以电源电压U=U1+U2=2V+4V=6V，故A错误．

定值电阻R1的阻值为R1===10Ω，故B错误．

滑动变阻器的阻值最大为R2===20Ω，

所以滑动变阻器R2的阻值变化范围为0～20Ω，故C错误．

变阻器滑片在中点时，滑动变阻器接入电路的电阻为10Ω，此时R1、R2的阻值相同，分得的电压相同，从图上看，此时电流表的示数为I=0.3A．

故选D．

6．减少排放，是“低碳”理念的基本要求．如图甲是测量空气中一氧化碳含量变化的电路图，氧化锡传感器的电阻随一氧化碳含量的变化而变化，观察电压表示数就能判断一氧化碳的含量是否超过要求．某氧化锡传感器的技术资料显示，其电阻的倒数（）与一氧化碳含量的关系如图乙所示，则图甲中电压表示数 U 与一氧化碳含量之间的关系符合下图中的（　　）

A． B． C． D．

【考点】IH：欧姆定律的应用．

【分析】由图可知：氧化锡传感器与R0串联，电压表测的是R0的电压；由电阻的倒数（）与一氧化碳含量的关系图可以看出，CO含量越高，氧化锡传感器电阻的倒数越大，即氧化锡传感器电阻值越小，然后根据串联电路的特点和欧姆定律即可判断．

【解答】解：由图可知氧化锡传感器R与R0串联，电压表测的是R0的电压，当一氧化碳含量越高，氧化锡传感器电阻的倒数越大，则氧化锡传感器电阻减小，根据串联电路的分压原理可知R0分担的电压变大，也就是说CO含量越高，电压表示数越大，故BC错误；

由电阻的倒数（1/R）与一氧化碳含量的关系图可以看出，电阻的倒数（1/R）与一氧化碳的含量x成正比，设其关系式为： =kx，

氧化锡传感器R与R0串联，电源电压为U、R0两端的电压为Ux，所以=，即：kx（U﹣Ux）=，

所以x=，CO含量与电压表示数不成正比，故A错误，D正确．

故选D．

二、填空题（每空1分，共21分）

7．如图所示，将金属电阻丝AB加热．

（1）实验现象：加热后灯泡的亮度变暗，电流表示数　变小　．

（2）实验结论：金属导体的电阻与　温度　有关．温度升高，金属导体的电阻阻值　越大　．

【考点】IA：影响电阻大小的因素．

【分析】导体的电阻跟导体的材料、长度、横截面积、温度有关；在一般情况下，金属导体的温度越高，其阻值越大，其温度越低，其阻值越小．

【解答】解：

（1）金属导体的电阻随温度的升高而增大．用酒精灯对灯丝进行加热，灯丝的温度升高，电阻变大，据公式I=可知，在电压一定时，电路中的电流会变小，灯泡变暗，

（2）实验结论：金属导体的电阻与温度有关，温度越高，电阻越大．

故答案为：（1）变小；（2）温度；越大．

8．小红把气球悬挂起来，向气球的A侧吹气（如图所示），会看到气球向　A　（选填“A”或“B”）侧运动，这是因为气体流速越大的地方压强越　小　．

【考点】8K：流体压强与流速的关系．

【分析】解决本题的关键是要明确哪里的空气流速大，压强小，由此产生的压力差方向向哪儿．

【解答】解：向气球的A侧吹气，球A侧的空气流速变大，压强变小，小于球B侧的大气压，产生了一个向A的压强差，将气球压向A侧．

故答案为：A，小．

9．如图所示电路中，当　S1、S2　闭合时，L1、L2 并联；当　S1、S3　闭合时，电路会发生短路，损坏电源．

【考点】HS：电路的基本连接方式；HP：电路的三种状态．

【分析】所谓并联，就是各用电器两端分别连在一起，每条支路上都只有一个用电器；

所谓电源短路，就是电流不经过用电器，电源两极直接相连．

【解答】解：要让两灯并联，就必须让两灯的两端并列连接在一起，LA和LB分别在两条支路上．由图可知，当开关S1和S2都闭合时，电流从正极出发分成了两条路，LA和LB分别在两条支路上，两灯为并联，如图所示：

；

由图可知，当开关S1和S3都闭合时，电流不经过用电器，导线直接把电源两极连在一起，电路发生了短路，如图所示：

．

故答案为：S1、S2；S1、S3．

10．如图所示电路图，电源电压恒定．当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏．当开关S1、S2闭合，S3断开时，由于R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏．则电源电压为　3　伏，电路中出现的故障是　电阻R1断路　．

【考点】IH：欧姆定律的应用．

【分析】分析电路图：当开关S1、S2闭合，S3断开时，R1、R2并联；当开关S1、S2断开，S3闭合时R1、R2串联．利用串、并联电路中电流、电压、电阻规律结合欧姆定律可解决此题．

【解答】解：当开关S1、S2闭合，S3断开时，由于R1、R2并联，电压表的读数即为电源电压U=3V，

电路中电阻R===5Ω；

当开关S1、S2断开，S3闭合时，R1、R2串联，电压表的读数为R2两端电压U2=2.50V，

∴R2===5Ω，

R1===1Ω．

R=R2=5Ω，所以当开关S1、S2闭合，S3断开时，电路中出现的故障是电阻R1断路．

故答案为：3V；电阻R1断路．

三、实验探究题（每空2分，共28分）

11．在“浮力的研究”实验中，如图所示

（1）取一铁块，把它挂在弹簧测力计的挂钩上．如图甲所示．当铁块浸入水中的体积缓慢增大时，铁块受到浮力大小的变化是　增大　．

（2）探究“浮力大小与排开水的重力关系”的实验过程：①如图乙，用弹簧测力计测出石块的重力为F1；②如图丙，用弹簧测力计测出空烧杯的重力为F2；③如图丁，把石块浸入盛满水的溢杯中，用该烧杯承接从溢杯里被排出的水，当石块全部浸入水中时，读出弹簧测力计的示数为F3；④如图戊，用弹簧测力计测出该烧杯和排出的水的总重力为F4．用F1、F2、F3、F4表示，实验中测得石块所受的浮力为　F1﹣F3　，排出水的重力为　F4﹣F2　．根据该实验的测量数据，可得出物体所受浮力大小与排开水的重力的定量关系是　物体所受浮力的大小等于排开水的重力　．

【考点】8R：探究浮力大小的实验．

【分析】（1）当铁块浸入水中的体积缓慢增大时，铁块排开水的体积变大，根据阿基米德原理可知铁块受到浮力的变化；

（2）根据称重法可知石块受到的浮力等于石块的重力减去石块全部浸入水中时弹簧测力计的示数，排开水的重力等于排开的水和小桶的重力之和减掉空桶的重力，比较排开水的重力和物体所受浮力的大小得出结论．

【解答】解：（1）图甲中，当铁块浸入水中的体积缓慢增大时，铁块排开水的体积变大，根据F浮=ρgV排可知，铁块受到浮力大小的变化是增大；

（2）根据称重法可知，石块所受的浮力为F1﹣F3；

排出水的重力F4﹣F2；

物体所受浮力大小与排开水的重力的定量关系是：物体所受浮力的大小等于排开水的重力（或F1﹣F3=F4﹣F2）．

故答案为：

（1）增大；

（2）F1﹣F3；F4﹣F2；物体所受浮力的大小等于排开水的重力（或F1﹣F3=F4﹣F2）．

12．某实验小组做“测定一组电阻 R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为 2 欧，电阻R2约为 5 欧，电阻R3约为 20 欧．该实验供选用的器材有：

A．电源（电压恒定 9 伏）

B．电流表（量程 0～0.6 安）

C．电压表（量程 0～3 伏）

D．滑动变阻器（最大电阻 10 欧，额定电流 1.5 安）

E．滑动变阻器（最大电阻 20 欧，额定电流 1.5 安）

F．滑动变阻器（最大电阻 60 欧，额定电流 0.6 安）

G．滑动变阻器（最大电阻 70 欧，额定电流 0.1 安）

H．开关、导线若干

（1）为了测定 Rl、R2、R3的阻值，实验中应选用的滑动变阻器是　F　（填器材的编号）．

（2）根据实验电路图，请用画线当导线完成实物图乙的连接．

（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为　2　伏，通过电阻的电流为　0.4　安，电阻的阻值为　5　欧．

【考点】IM：伏安法测电阻的探究实验．

【分析】（1）根据串联电路电压的规律得出变阻器至少分得的电压，由分压原理求出当接入最大的定值电阻时，变阻器的最大阻值至少是多少，结合图丙电流表示数确定滑动变阻器的规格；

（2）电压表要与电阻并联，注意电压表正负接线柱的接法；

注意滑动变阻器的接法：一上一下．

（3）在进行电压表和电流表的读数时，要注意其量程和分度值，然后进行正确地读数

【解答】解：（1）已知电源电压为9V，电压表的量程为0～3V，所以要串联一个滑动变阻器来限流分压，而至少要分6V的电压，是电阻两端最大电压的2倍，所以滑动变阻器的最小电阻应为电阻的2倍．又电阻R3约为20欧，所以滑动变阻器的最大阻值至少为40Ω．所以应选F或G，由图丙电流表的示数（分度值为0.02A，示数为0.4A），故G允许通过的最大电流太小，所以只能选F；

（2）要测出电阻的值，根据实验原理，用电压表测电阻的电压，用电流表测电路中的电流，将电压表（0﹣3V）并联在电阻两端，滑动变阻器已接了下面一个接线柱，所以还需接上面一个接线柱，如下所示：

（3）电压表的量程为0～3V，分度值为0.1V，所以其示数为2V；

电流表的所以其示数为0.4A；待测电阻：

R==5Ω

故答案为：

（1）F；（2）如上图所示：（3）2；0.4； 5．

四、分析计算题（第32题4分，第33题7分，共11分）

13．如图甲为某小汽车测定油箱内油量的电路原理图．其中：Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图乙所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来． R0是阻值为5Ω的定值电阻，电源电压恒为15V，油箱位于压力传感器Rx上，空油箱重50N．若电流表的量程为0～0.6A，该油箱加满油时，指针恰好指示最大刻度，求：

（1）加满油时R0两端的电压是多少？Rx的阻值是多少？

（2）油箱最多能储油多少升？（取g=10N/kg、ρ汽油=0.7×103kg/m3）

【考点】IH：欧姆定律的应用；2B：密度公式的应用；II：电阻的串联．

【分析】（1）油箱加满油时，电流表指针恰好指示最大刻度即电路中的电流为0.6A，根据欧姆定律求出R0两端的电压；根据欧姆定律求出加满油时电路中的总电阻，再根据电阻的串联求出Rx的阻值；

（2）由图象读出传感器受到的压力即为油箱和油的重力，然后减去空油箱重即为油重，根据G=mg求出质量，再根据密度公式求出储油的体积．

【解答】解：（1）油箱加满油时，电路中的电流I=0.6A，

根据欧姆定律可得，R0两端的电压：

U0=IR0=0.6A×5Ω=3V，

加满油时，电路中的总电阻：

R总===25Ω，

∵串联电路中总电阻等于各分电阻之和，

∴Rx=R总﹣R0=25Ω﹣5Ω=20Ω；

（2）由图象可知，Rx=20Ω时，传感器受到的压力F=400N，

油的重力：

G油=G﹣G油箱=F﹣G油箱=400N﹣50N=350N，

由G=mg和ρ=可得，油的体积：

V====0.05m3=50L．

答：（1）加满油时R0两端的电压是3V，Rx的阻值是20Ω；

（2）油箱最多能储油50升．

2017年8月1日
