2022年中考物理真题提分练习：探究凸透镜成像的规律

这是一份2022年中考物理真题提分练习：探究凸透镜成像的规律，共30页。

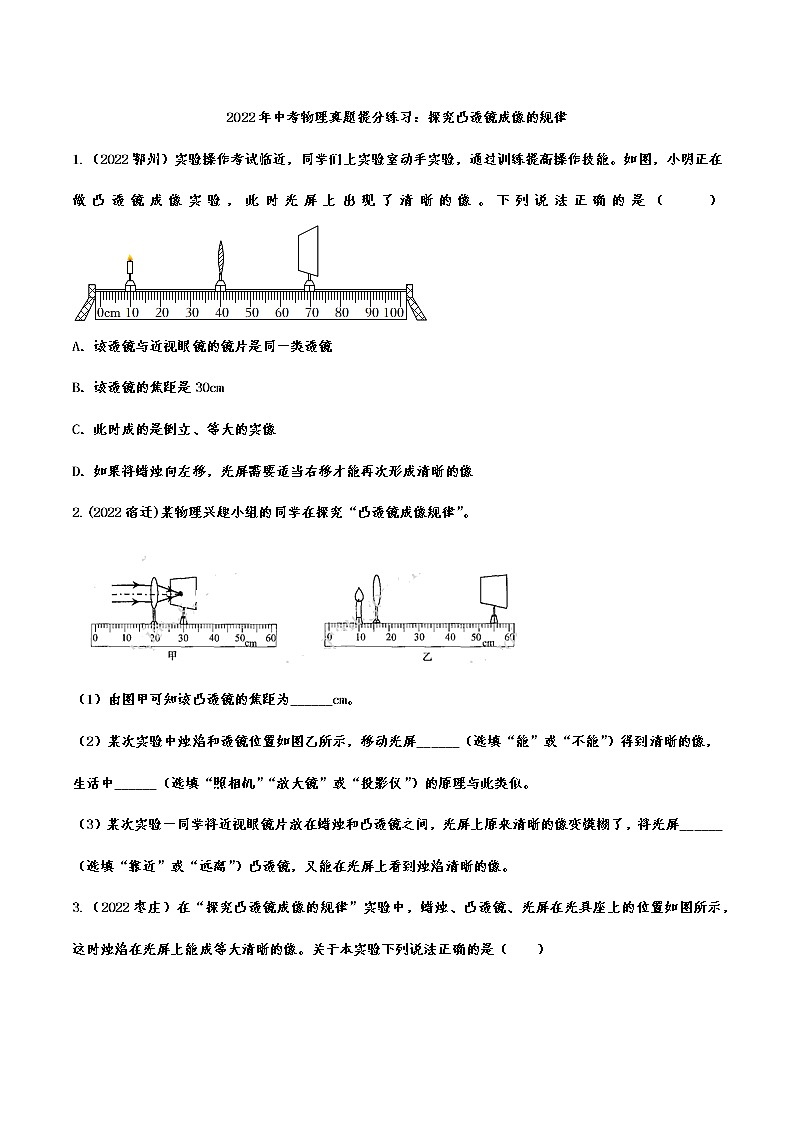

2022年中考物理真题提分练习：探究凸透镜成像的规律
1.（2022鄂州）实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。下列说法正确的是（　　）
A．该透镜与近视眼镜的镜片是同一类透镜
B．该透镜的焦距是30cm
C．此时成的是倒立、等大的实像
D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像
2.(2022宿迁)某物理兴趣小组的同学在探究“凸透镜成像规律”。

（1）由图甲可知该凸透镜的焦距为______cm。
（2）某次实验中烛焰和透镜位置如图乙所示，移动光屏______（选填“能”或“不能”）得到清晰的像，生活中______（选填“照相机”“放大镜”或“投影仪”）的原理与此类似。
（3）某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，将光屏______（选填“靠近”或“远离”）凸透镜，又能在光屏上看到烛焰清晰的像。

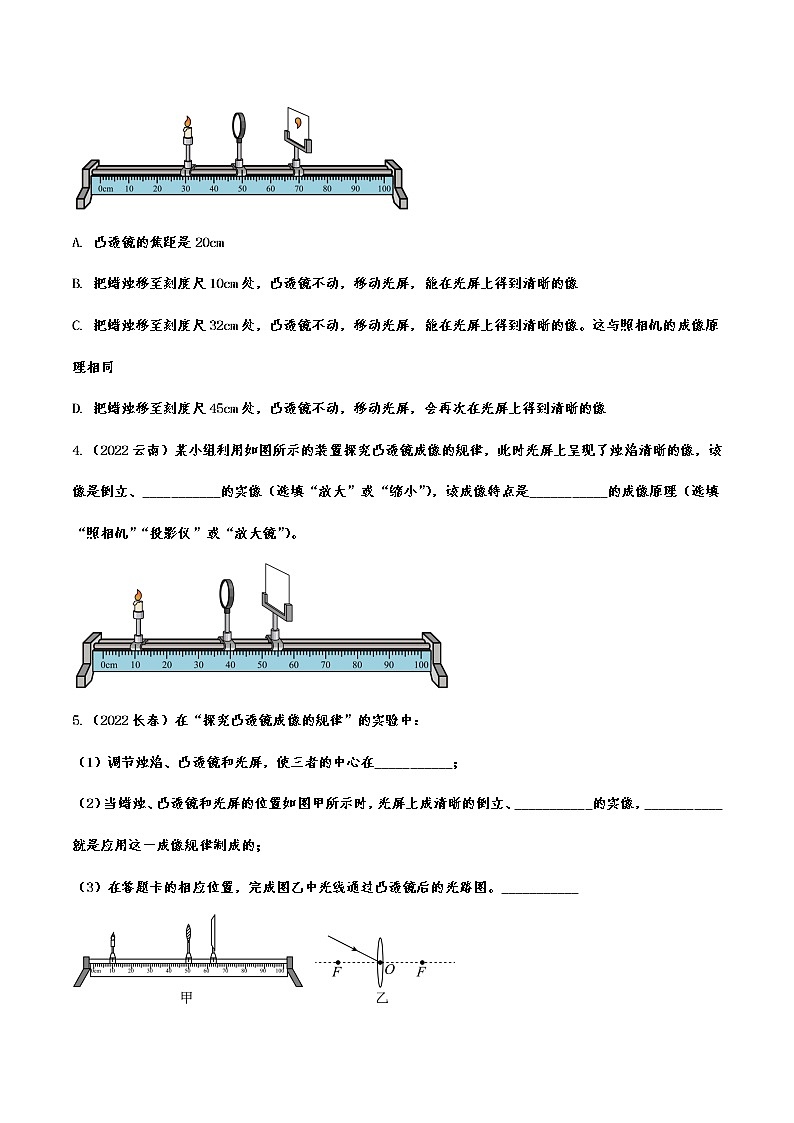

3.（2022枣庄）在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上能成等大清晰的像。关于本实验下列说法正确的是（　　）

A. 凸透镜的焦距是20cm
B. 把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像
C. 把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。这与照相机的成像原理相同
D. 把蜡烛移至刻度尺45cm处，凸透镜不动，移动光屏，会再次在光屏上得到清晰的像
4.（2022云南）某小组利用如图所示的装置探究凸透镜成像的规律，此时光屏上呈现了烛焰清晰的像，该像是倒立、___________的实像（选填“放大”或“缩小”），该成像特点是___________的成像原理（选填“照相机”“投影仪”或“放大镜”）。

5.（2022长春）在“探究凸透镜成像的规律”的实验中：
（1）调节烛焰、凸透镜和光屏，使三者的中心在___________；
（2）当蜡烛、凸透镜和光屏的位置如图甲所示时，光屏上成清晰的倒立、___________的实像，___________就是应用这一成像规律制成的；
（3）在答题卡的相应位置，完成图乙中光线通过凸透镜后的光路图。___________

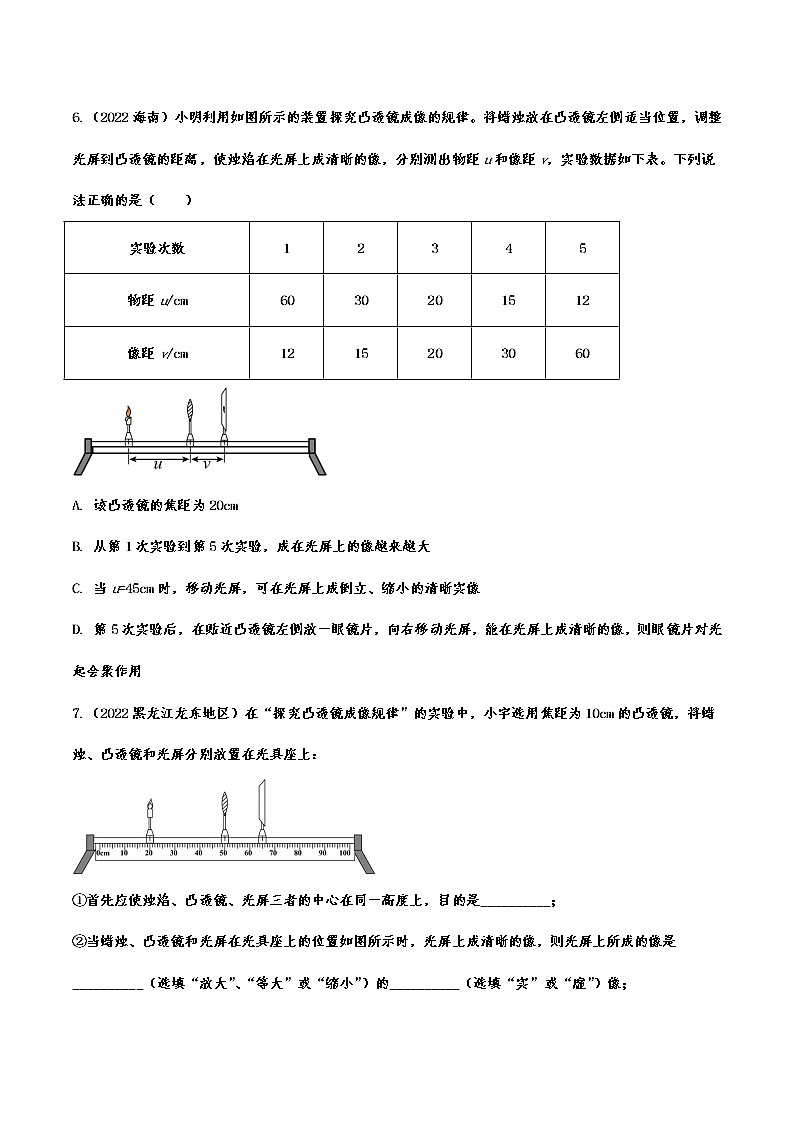

6.（2022海南）小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如下表。下列说法正确的是（　　）
实验次数
1
2
3
4
5
物距u/cm
60
30
20
15
12
像距v/cm
12
15
20
30
60

A. 该凸透镜的焦距为20cm
B. 从第1次实验到第5次实验，成在光屏上的像越来越大
C. 当u=45cm时，移动光屏，可在光屏上成倒立、缩小的清晰实像
D. 第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，则眼镜片对光起会聚作用
7.（2022黑龙江龙东地区）在“探究凸透镜成像规律”的实验中，小宇选用焦距为10cm的凸透镜，将蜡烛、凸透镜和光屏分别放置在光具座上：

①首先应使烛焰、凸透镜、光屏三者的中心在同一高度上，目的是__________；
②当蜡烛、凸透镜和光屏在光具座上的位置如图所示时，光屏上成清晰的像，则光屏上所成的像是__________（选填“放大”、“等大”或“缩小”）的__________（选填“实”或“虚”）像；
③若将蜡烛和光屏互换位置，在光屏上__________（选填“能”或“不能”）成烛焰清晰的像。
8.（2022江苏连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为___________。当蜡烛被移至刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的___________（选填“左”或“右”）侧用眼睛观察，生活中的___________是利用这个原理制成的。

9.（2022吉林）在“探究凸透镜成像的规律”的实验中：

（1）由图甲可知，该凸透镜的焦距为______；
（2）如图乙所示，此时光屏上恰好成清晰、倒立、______的实像；生活中的______就是利用凸透镜这一成像规律制成的。
10.（2022锦州）小明做“探究凸透镜成像规律”的实验。
（1）如图甲所示，将一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=______cm；

（2）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清惭的像，此像是倒立、______的实像，生活中______（选填“照相机”、“投影仪”或“放大镜”）就是依据此成像原理制成的；
（3）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，则人眼在图中______（选填“A”或“B”）处能观察到烛焰的像；
（4）小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜，发现光屏上原本清晰的像变模糊了。将蜡烛向靠近凸透镜方向移动适当距离后，光屏上再次得到清晰的像，则该眼镜是______（选填“近视”或“远视”）眼镜。
11.（2022阜新）某兴趣小组做光学相关实验。

（1）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、______的实像，在照相机和投影仪中，成像原理与此类似的是______；
（2）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 ______（填“指尖的像”或“完整烛焰的像”）；
（3）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为 ______（填“近视”或“远视”）眼镜片；
（4）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 ______（填“能”或“不能”）出现烛焰的像。
12.（2022湖北武汉）在探究凸透镜成像规律的实验中：

（1）将蜡烛和焦距为10cm的凸透镜甲固定在如图所示的位置，点燃蜡烛后，位于90cm刻度线处的光屏上得到烛焰清晰______（填“放大”“缩小”或“等大”）的实像。（填“照相机”“投影仪”或“放大镜”）______就是根据该原理工作的；
（2）保持上述实验中凸透镜位置不变，将蜡烛移动到15cm刻度线处，应该向______（填“左”或“右”）移动光屏，才能再次得到烛焰清晰的像；
（3）改用焦距为20cm的凸透镜乙继续进行实验。将凸透镜乙和光屏分别固定在70cm和85cm刻度线处，再将点燃的婚烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是______（填“0”“1”“2”或“3”）。
13.(2022湖州)三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图1所示。改变入射角度，光路图如图2、图3所示。

（1）经过两次折射后，红光均向三棱镜的___________（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；
（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图4所示。小越经过分析和综合，理解了凸透镜对光具有___________作用的原因。
（3）利用三棱镜还可以进行的探究实验是___________。
14.（2022盘锦）小明利用一个纸筒、凸透镜和半透明薄膜自制了如图甲所示的模型照相机。在使用时发现，被拍摄物体和照相机的距离有变化时，像会变得不清晰。老师告诉小明，当物距改变时，照相机可通过伸缩镜头或调节镜头焦距两种方式再次得到清晰的像。为了验证老师的说法，小明选取了蜡烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：

（1）实验前应将烛焰中心、凸透镜光心、光屏中心调至___________；
（2）当蜡烛、光屏、凸透镜在如图乙所示位置时，光屏上成清晰的像。将蜡烛向左调节到某一位置时，凸透镜向___________（选填“左”或“右”）调节，光屏上再次成清晰倒立缩小的像。得出：当物距改变时，伸缩镜头可以再次获得清晰的像；
（3）小明将蜡烛、光屏、凸透镜调回如图乙所示位置。将蜡烛向左调节到某一位置时，换用焦距___________（选填“更大”或“更小”）的凸透镜，光屏上再次成清晰的像。得出：当物距改变时，调节镜头焦距可以再次获得清晰的像；
（4）蜡烛燃烧一段时间后，光屏上的像位置偏高，小明将光具座左侧抬高，___________（选填“可以”或“不可以”）使像回到光屏中央；
（5）请在图丙中画出烛焰S发出的平行于主光轴的光线经过凸透镜后的折射光线。（ ）
15.（2022通辽）在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm，将凸透镜因定在光具座50cm刻度线处，实验装置如图所示：

（1）实验前调节烛焰、凸透镜和光屏的中心大致在同一高度，目的是___________；
（2）实验中将蜡烛移至光具座上25cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的实像，这是___________的原理（选填“照相机”“投影仪”或“放大镜”）；
（3）再将蜡烛从光具座上25cm处移到10cm刻度线处，若使烛焰在光屏上再次成清晰的像，光屏应___________透镜（选填“远离”或“靠近”）；此过程中，烛焰移动的速度___________烛焰的像移动的速度（选填“大于”“小于”或“等于”）；
（4）某小组同学将发光的小灯泡放在该凸透镜的焦点处，在透镜另一侧将光屏沿主光轴远离透镜的过程中，光屏上的光斑大小将___________。
16.（2022贵阳）近视程度不同的同学需要佩戴焦距不同的眼镜。为了探究近视眼的矫正过程，组装如图甲所示的实验装置，其中“F”字样的光源代替可视物体，光屏模拟视网膜。选用如图乙所示的2号凸透镜模拟晶状体，打开“F”光源，调节各个元件的位置，直到光屏上呈现倒立缩小的清晰像，正常眼睛的视物模型便组装完成。

请回答下列问题：
（1）模拟近视眼视物情况，选择图乙中的___________（填序号）号透镜替代2号透镜安装在光具座上后，光屏上的像变模糊；
（2）用如图丙所示的水透镜模拟近视眼矫正视力。应将水透镜置于光具座上的___________（选填“A”“B”或“C”）点，缓慢调节水透镜中的水量，当水透镜形成焦距合适的___________透镜时，光屏上呈现清晰的像，近视眼的成像情况得到改善；
（3）更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，为了改善视网膜上的成像情况，实验时需要用注射器___________（选填“抽取”或“注入”）适量水；
（4）根据上述实验，近视程度更严重同学应选择焦距更大还是更小的透镜来矫正呢？___________，请结合透镜对光的作用来分析选择的理由：___________。
17.（2022牡丹江）【活化知识，还原生活】眼睛是人体重要的器官之一，小冰想弄清楚晶状体的厚度对眼睛成像远近的影响。根据凸透镜成像的规律，他用凸透镜和球形半透明的塑料盒自制了一个简易眼睛模型，模型上的凸透镜相当于人眼的晶状体，后面的塑料盒相当于视网膜，将蜡烛和模型放在光具座上。

（1）我们观察物体时，物体在视网膜上能成___________实像；
（2）如图甲所示，调节蜡烛到合适的高度后，移动蜡烛的位置，模型上成清晰的像，此时，像的位置在___________之间；
（3）如图乙所示，给模型换上一块焦距小的凸透镜，像变模糊了。移动蜡烛，直到成清晰的像，发现蜡烛的位置离凸透镜近了。这表明焦距小的凸透镜厚度大，对光的___________作用强。此时，若蜡烛远离凸透镜，像的位置会___________凸透镜，模型上的像就不清晰了；
（4）小冰分析，当晶状体变厚时，远处物体成像在视网膜前方，所以就只能看清___________的物体；
（5）为了保护视力，你应该___________。（写出一点）
18.（2022四川南充）小明在科技书上利用凸透镜制作一个照相机，他找到了一个凸透镜和一些器材，首先在实验室探究凸透镜成像的规律，部分操作如下：

（1）实验前先调节烛焰、___________、光屏的中心在同一水平直线上；
（2）当蜡烛到凸透镜距离为20cm时，能在光屏上呈现等大的像，则该凸透镜焦距f=_________cm；
（3）小明将蜡烛移动到距离凸透镜30cm处，调节光屏的位置，光屏上能呈现清晰倒立缩小的___________（选填“实”或“虚”）像；
（4）小明用一个凸透镜制成照相机的镜头，能在底片上呈现清晰的近处景物的像，而远处景物的像却相当模糊，小明找来了家中废弃的眼镜镜片放在自制照相机镜头前，发现远处景物的像也变得清晰了，则该镜片属于___________（选填“近视”或“远视”）眼镜；取走镜片，他________（选填“增大”或“减小”）相机镜头与底片的距离也能使远处景物的像变得清晰。
19.（2022朝阳）学习了透镜的知识以后，小明借来了爷爷的眼镜片进行了探究：

（1）如图甲所示，太阳光经过镜片在光屏上形成了一个最小最亮的光斑，由此判断，爷爷佩戴的是___________（选填“近视镜”或“远视镜”），镜片的焦距是___________cm。
（2）他把镜片放置在桌子上，调节到如图乙所示的位置，墙上出现了窗户清晰的像（像未画出），这个像是倒立___________的实像，___________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理工作的。
（3）小明将镜片向上移动一定高度，墙壁上的像将___________（选填“向上移动”、“向下移动”或“仍然成在原来的位置”）。
20.（2022抚顺、葫芦岛）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。

（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示。则凸透镜的焦距是 ___________cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整它们的高度到合适的位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向 ___________（填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、___________的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与 ___________（填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向 ___________（填“靠近”或“远离”）凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是 ___________（填“①”“②”或“③”）。
①向下调光屏
②向上调凸透镜
③向上调蜡烛
21.（2022黑龙江牡丹江、鸡西地区）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。

（1）实验步骤：
①观察凸透镜，弄清凸透镜的________，并记下f；
②把蜡烛、凸透镜、光屏依次安装到光具座上，点燃蜡烛，调节三个中心大致在________，目是________；
③移动蜡烛，分别把蜡烛放置距凸透镜大于2倍焦距的地方、1倍焦距和2倍焦距之间、在1倍焦距以内时，移动光屏，直到光屏出现________的像为止，观察像的特点并记录下，此时像距的大小；
④整理数据和器材；
（2）若将蜡烛沿光具座移至35cm刻度线处，需将光屏移至________刻度线处（不需估读），光屏上可再次呈现烛焰清晰的像；
（3）在蜡烛与凸透镜之间，放置一凹透镜，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向________移动（选填“左”或“右”）；
（4）实验过程中，随着物距的变小，像距会________（变大或变小或不变）。
22.（2022江汉油田、潜江、天门、仙桃）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。

（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在___________；
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是___________（选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向___________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大；
（3）根据以上实验，小红进行人胎识别时，为使屏幕上的头像变大，她应该___________（选填“靠近”或“远离”）镜头；
（4） 在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、___________（选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为___________cm。
23.（2022江西）物理创新实验小组的同学探究凸透镜成像的规律。
【实验器材】蜡烛、凸透镜、光屏、光具座等
【进行实验与收集证据】
（1）测焦距：如图所示，让凸透镜正对着太阳光，在它的另一侧找到最小最亮的光斑，说明凸透镜对光具有______作用，该凸透镜的焦距为______cm；

（2）组装实验装置：将蜡烛、凸透镜和光屏放在光具座上，并对三者进行调节、如图所示，是他们分别调节完的实验装置，其中调节正确的是______装置（填写字母序号），理由是______，使像清晰地星现在光屏的中央；
A、 B、
C、 D、
（3）设计实验表格：请将表格中①和②的内容补充到横线上：①______②______；
物距u跟焦距f的关系
像的性质
①
大小
②












【分析与论证】略
【拓展】在实验过程中，光屏上呈现了一个清晰的像，此时，某同学将焦距相同、直径更大的凸透镜替换原凸透镜，则光屏上呈现的像比原来的像______（选填“更大”、“更小”或“更亮”）。

2022年中考物理真题提分练习：探究凸透镜成像的规律参考答案
1.（2022鄂州）实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。下列说法正确的是（　　）
A．该透镜与近视眼镜的镜片是同一类透镜
B．该透镜的焦距是30cm
C．此时成的是倒立、等大的实像
D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像
【答案】C。
2.(2022宿迁)某物理兴趣小组的同学在探究“凸透镜成像规律”。

（1）由图甲可知该凸透镜的焦距为______cm。
（2）某次实验中烛焰和透镜位置如图乙所示，移动光屏______（选填“能”或“不能”）得到清晰的像，生活中______（选填“照相机”“放大镜”或“投影仪”）的原理与此类似。
（3）某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，将光屏______（选填“靠近”或“远离”）凸透镜，又能在光屏上看到烛焰清晰的像。
【答案】 ①. 10.0 ②. 不能 ③. 放大镜 ④. 远离
3.（2022枣庄）在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上能成等大清晰的像。关于本实验下列说法正确的是（　　）

A. 凸透镜的焦距是20cm
B. 把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像
C. 把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。这与照相机的成像原理相同
D. 把蜡烛移至刻度尺45cm处，凸透镜不动，移动光屏，会再次在光屏上得到清晰的像
【答案】B
4.（2022云南）某小组利用如图所示的装置探究凸透镜成像的规律，此时光屏上呈现了烛焰清晰的像，该像是倒立、___________的实像（选填“放大”或“缩小”），该成像特点是___________的成像原理（选填“照相机”“投影仪”或“放大镜”）。

【答案】 ①. 缩小 ②. 照相机
5.（2022长春）在“探究凸透镜成像的规律”的实验中：
（1）调节烛焰、凸透镜和光屏，使三者的中心在___________；
（2）当蜡烛、凸透镜和光屏的位置如图甲所示时，光屏上成清晰的倒立、___________的实像，___________就是应用这一成像规律制成的；
（3）在答题卡的相应位置，完成图乙中光线通过凸透镜后的光路图。___________

【答案】 ①. 同一高度 ②. 缩小 ③. 照相机 ④.
6.（2022海南）小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如下表。下列说法正确的是（　　）
实验次数
1
2
3
4
5
物距u/cm
60
30
20
15
12
像距v/cm
12
15
20
30
60

A. 该凸透镜的焦距为20cm
B. 从第1次实验到第5次实验，成在光屏上的像越来越大
C. 当u=45cm时，移动光屏，可在光屏上成倒立、缩小的清晰实像
D. 第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，则眼镜片对光起会聚作用
【答案】BC
7.（2022黑龙江龙东地区）在“探究凸透镜成像规律”的实验中，小宇选用焦距为10cm的凸透镜，将蜡烛、凸透镜和光屏分别放置在光具座上：

①首先应使烛焰、凸透镜、光屏三者的中心在同一高度上，目的是__________；
②当蜡烛、凸透镜和光屏在光具座上的位置如图所示时，光屏上成清晰的像，则光屏上所成的像是__________（选填“放大”、“等大”或“缩小”）的__________（选填“实”或“虚”）像；
③若将蜡烛和光屏互换位置，在光屏上__________（选填“能”或“不能”）成烛焰清晰的像。
【答案】 使像成在光屏的中央 缩小 实 能
8.（2022江苏连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为___________。当蜡烛被移至刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的___________（选填“左”或“右”）侧用眼睛观察，生活中的___________是利用这个原理制成的。

【答案】 ① 10.0 ②. 左 ③. 放大镜
9.（2022吉林）在“探究凸透镜成像的规律”的实验中：

（1）由图甲可知，该凸透镜的焦距为______；
（2）如图乙所示，此时光屏上恰好成清晰、倒立、______的实像；生活中的______就是利用凸透镜这一成像规律制成的。
【答案】 ①. 10.0 ②. 缩小 ③. 照相机
10.（2022锦州）小明做“探究凸透镜成像规律”的实验。
（1）如图甲所示，将一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=______cm；

（2）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清惭的像，此像是倒立、______的实像，生活中______（选填“照相机”、“投影仪”或“放大镜”）就是依据此成像原理制成的；
（3）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，则人眼在图中______（选填“A”或“B”）处能观察到烛焰的像；
（4）小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜，发现光屏上原本清晰的像变模糊了。将蜡烛向靠近凸透镜方向移动适当距离后，光屏上再次得到清晰的像，则该眼镜是______（选填“近视”或“远视”）眼镜。
【答案】 ①. 10.0 ②. 放大 ③. 投影仪 ④. B ⑤. 远视
11.（2022阜新）某兴趣小组做光学相关实验。

（1）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、______的实像，在照相机和投影仪中，成像原理与此类似的是______；
（2）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 ______（填“指尖的像”或“完整烛焰的像”）；
（3）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为 ______（填“近视”或“远视”）眼镜片；
（4）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 ______（填“能”或“不能”）出现烛焰的像。
【答案】 ①. 缩小 ②. 照相机 ③. 完整烛焰的像 ④. 近视 ⑤. 不能
12.（2022湖北武汉）在探究凸透镜成像规律的实验中：

（1）将蜡烛和焦距为10cm的凸透镜甲固定在如图所示的位置，点燃蜡烛后，位于90cm刻度线处的光屏上得到烛焰清晰______（填“放大”“缩小”或“等大”）的实像。（填“照相机”“投影仪”或“放大镜”）______就是根据该原理工作的；
（2）保持上述实验中凸透镜位置不变，将蜡烛移动到15cm刻度线处，应该向______（填“左”或“右”）移动光屏，才能再次得到烛焰清晰的像；
（3）改用焦距为20cm的凸透镜乙继续进行实验。将凸透镜乙和光屏分别固定在70cm和85cm刻度线处，再将点燃的婚烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是______（填“0”“1”“2”或“3”）。
【答案】 ①. 放大 ②. 投影仪 ③. 左 ④. 0
13.(2022湖州)三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图1所示。改变入射角度，光路图如图2、图3所示。

（1）经过两次折射后，红光均向三棱镜的___________（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；
（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图4所示。小越经过分析和综合，理解了凸透镜对光具有___________作用的原因。
（3）利用三棱镜还可以进行的探究实验是___________。
【答案】 ①. 底面BC ②. 会聚 ③. 三棱镜还可以研究光的色散，研究白光是由哪些光组成的。
14.（2022盘锦）小明利用一个纸筒、凸透镜和半透明薄膜自制了如图甲所示的模型照相机。在使用时发现，被拍摄物体和照相机的距离有变化时，像会变得不清晰。老师告诉小明，当物距改变时，照相机可通过伸缩镜头或调节镜头焦距两种方式再次得到清晰的像。为了验证老师的说法，小明选取了蜡烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：

（1）实验前应将烛焰中心、凸透镜光心、光屏中心调至___________；
（2）当蜡烛、光屏、凸透镜在如图乙所示位置时，光屏上成清晰的像。将蜡烛向左调节到某一位置时，凸透镜向___________（选填“左”或“右”）调节，光屏上再次成清晰倒立缩小的像。得出：当物距改变时，伸缩镜头可以再次获得清晰的像；
（3）小明将蜡烛、光屏、凸透镜调回如图乙所示位置。将蜡烛向左调节到某一位置时，换用焦距___________（选填“更大”或“更小”）的凸透镜，光屏上再次成清晰的像。得出：当物距改变时，调节镜头焦距可以再次获得清晰的像；
（4）蜡烛燃烧一段时间后，光屏上的像位置偏高，小明将光具座左侧抬高，___________（选填“可以”或“不可以”）使像回到光屏中央；
（5）请在图丙中画出烛焰S发出的平行于主光轴的光线经过凸透镜后的折射光线。（ ）
【答案】 ①. 同一高度 ②. 右 ③. 更大 ④. 不可以 ⑤.
15.（2022通辽）在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm，将凸透镜因定在光具座50cm刻度线处，实验装置如图所示：

（1）实验前调节烛焰、凸透镜和光屏的中心大致在同一高度，目的是___________；
（2）实验中将蜡烛移至光具座上25cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的实像，这是___________的原理（选填“照相机”“投影仪”或“放大镜”）；
（3）再将蜡烛从光具座上25cm处移到10cm刻度线处，若使烛焰在光屏上再次成清晰的像，光屏应___________透镜（选填“远离”或“靠近”）；此过程中，烛焰移动的速度___________烛焰的像移动的速度（选填“大于”“小于”或“等于”）；
（4）某小组同学将发光的小灯泡放在该凸透镜的焦点处，在透镜另一侧将光屏沿主光轴远离透镜的过程中，光屏上的光斑大小将___________。
【答案】 ①. 使像成在光屏的中央 ②. 照相机 ③. 靠近 ④. 大于 ⑤. 不变
16.（2022贵阳）近视程度不同的同学需要佩戴焦距不同的眼镜。为了探究近视眼的矫正过程，组装如图甲所示的实验装置，其中“F”字样的光源代替可视物体，光屏模拟视网膜。选用如图乙所示的2号凸透镜模拟晶状体，打开“F”光源，调节各个元件的位置，直到光屏上呈现倒立缩小的清晰像，正常眼睛的视物模型便组装完成。

请回答下列问题：
（1）模拟近视眼视物情况，选择图乙中的___________（填序号）号透镜替代2号透镜安装在光具座上后，光屏上的像变模糊；
（2）用如图丙所示的水透镜模拟近视眼矫正视力。应将水透镜置于光具座上的___________（选填“A”“B”或“C”）点，缓慢调节水透镜中的水量，当水透镜形成焦距合适的___________透镜时，光屏上呈现清晰的像，近视眼的成像情况得到改善；
（3）更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，为了改善视网膜上的成像情况，实验时需要用注射器___________（选填“抽取”或“注入”）适量水；
（4）根据上述实验，近视程度更严重同学应选择焦距更大还是更小的透镜来矫正呢？___________，请结合透镜对光的作用来分析选择的理由：___________。
【答案】 ①. 3 ②. B ③. 凹 ④. 抽取 ⑤. 更小 ⑥. 近视程度更严重的同学，其晶状体焦距更小，对光的会聚能力更强，故需用对光发散能力更强、焦距更小的凹透镜矫正。
17.（2022牡丹江）【活化知识，还原生活】眼睛是人体重要的器官之一，小冰想弄清楚晶状体的厚度对眼睛成像远近的影响。根据凸透镜成像的规律，他用凸透镜和球形半透明的塑料盒自制了一个简易眼睛模型，模型上的凸透镜相当于人眼的晶状体，后面的塑料盒相当于视网膜，将蜡烛和模型放在光具座上。

（1）我们观察物体时，物体在视网膜上能成___________实像；
（2）如图甲所示，调节蜡烛到合适的高度后，移动蜡烛的位置，模型上成清晰的像，此时，像的位置在___________之间；
（3）如图乙所示，给模型换上一块焦距小的凸透镜，像变模糊了。移动蜡烛，直到成清晰的像，发现蜡烛的位置离凸透镜近了。这表明焦距小的凸透镜厚度大，对光的___________作用强。此时，若蜡烛远离凸透镜，像的位置会___________凸透镜，模型上的像就不清晰了；
（4）小冰分析，当晶状体变厚时，远处物体成像在视网膜前方，所以就只能看清___________的物体；
（5）为了保护视力，你应该___________。（写出一点）
【答案】 ①. 倒立缩小的 ②. 一倍与二倍焦距 ③. 会聚（或折射） ④. 靠近 ⑤. 近处 ⑥. 注意保持看书写字的距离
18.（2022四川南充）小明在科技书上利用凸透镜制作一个照相机，他找到了一个凸透镜和一些器材，首先在实验室探究凸透镜成像的规律，部分操作如下：

（1）实验前先调节烛焰、___________、光屏的中心在同一水平直线上；
（2）当蜡烛到凸透镜距离为20cm时，能在光屏上呈现等大的像，则该凸透镜焦距f=_________cm；
（3）小明将蜡烛移动到距离凸透镜30cm处，调节光屏的位置，光屏上能呈现清晰倒立缩小的___________（选填“实”或“虚”）像；
（4）小明用一个凸透镜制成照相机的镜头，能在底片上呈现清晰的近处景物的像，而远处景物的像却相当模糊，小明找来了家中废弃的眼镜镜片放在自制照相机镜头前，发现远处景物的像也变得清晰了，则该镜片属于___________（选填“近视”或“远视”）眼镜；取走镜片，他________（选填“增大”或“减小”）相机镜头与底片的距离也能使远处景物的像变得清晰。
【答案】 ①. 凸透镜 ②. 10 ③. 实 ④. 近视 ⑤. 减小
19.（2022朝阳）学习了透镜的知识以后，小明借来了爷爷的眼镜片进行了探究：

（1）如图甲所示，太阳光经过镜片在光屏上形成了一个最小最亮的光斑，由此判断，爷爷佩戴的是___________（选填“近视镜”或“远视镜”），镜片的焦距是___________cm。
（2）他把镜片放置在桌子上，调节到如图乙所示的位置，墙上出现了窗户清晰的像（像未画出），这个像是倒立___________的实像，___________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理工作的。
（3）小明将镜片向上移动一定高度，墙壁上的像将___________（选填“向上移动”、“向下移动”或“仍然成在原来的位置”）。
【答案】 ①. 远视镜 ②. 25.0 ③. 缩小 ④. 照相机 ⑤. 向上移动
20.（2022抚顺、葫芦岛）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。

（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示。则凸透镜的焦距是 ___________cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整它们的高度到合适的位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向 ___________（填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、___________的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与 ___________（填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向 ___________（填“靠近”或“远离”）凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是 ___________（填“①”“②”或“③”）。
①向下调光屏
②向上调凸透镜
③向上调蜡烛
【答案】 ①. 10.0 ②. 远离 ③. 缩小 ④. 近视眼 ⑤. 靠近 ⑥. ③
21.（2022黑龙江牡丹江、鸡西地区）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。

（1）实验步骤：
①观察凸透镜，弄清凸透镜的________，并记下f；
②把蜡烛、凸透镜、光屏依次安装到光具座上，点燃蜡烛，调节三个中心大致在________，目是________；
③移动蜡烛，分别把蜡烛放置距凸透镜大于2倍焦距的地方、1倍焦距和2倍焦距之间、在1倍焦距以内时，移动光屏，直到光屏出现________的像为止，观察像的特点并记录下，此时像距的大小；
④整理数据和器材；
（2）若将蜡烛沿光具座移至35cm刻度线处，需将光屏移至________刻度线处（不需估读），光屏上可再次呈现烛焰清晰的像；
（3）在蜡烛与凸透镜之间，放置一凹透镜，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向________移动（选填“左”或“右”）；
（4）实验过程中，随着物距的变小，像距会________（变大或变小或不变）。
【答案】 ①. 焦距 ②. 同一高度 ③. 使像成在光屏的中央 ④. 清晰 ⑤. 80cm ⑥. 右 ⑦. 变大
22.（2022江汉油田、潜江、天门、仙桃）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。

（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在___________；
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是___________（选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向___________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大；
（3）根据以上实验，小红进行人胎识别时，为使屏幕上的头像变大，她应该___________（选填“靠近”或“远离”）镜头；
（4） 在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、___________（选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为___________cm。
【答案】 ①. 同一高度 ②. 漫反射 ③. 右 ④. 靠近 ⑤. 等大 ⑥. 10.0
23.（2022江西）物理创新实验小组的同学探究凸透镜成像的规律。
【实验器材】蜡烛、凸透镜、光屏、光具座等
【进行实验与收集证据】
（1）测焦距：如图所示，让凸透镜正对着太阳光，在它的另一侧找到最小最亮的光斑，说明凸透镜对光具有______作用，该凸透镜的焦距为______cm；

（2）组装实验装置：将蜡烛、凸透镜和光屏放在光具座上，并对三者进行调节、如图所示，是他们分别调节完的实验装置，其中调节正确的是______装置（填写字母序号），理由是______，使像清晰地星现在光屏的中央；
A、 B、
C、 D、
（3）设计实验表格：请将表格中①和②的内容补充到横线上：①______②______；
物距u跟焦距f的关系
像的性质
①
大小
②












【分析与论证】略
【拓展】在实验过程中，光屏上呈现了一个清晰的像，此时，某同学将焦距相同、直径更大的凸透镜替换原凸透镜，则光屏上呈现的像比原来的像______（选填“更大”、“更小”或“更亮”）。
【答案】 ①. 会聚 ②. 5 ③. D ④. 烛焰、凸透镜和光屏三者的中心大致在同一高度 ⑤. 虚或实 ⑥. 倒立或正立 ⑦. 更亮
