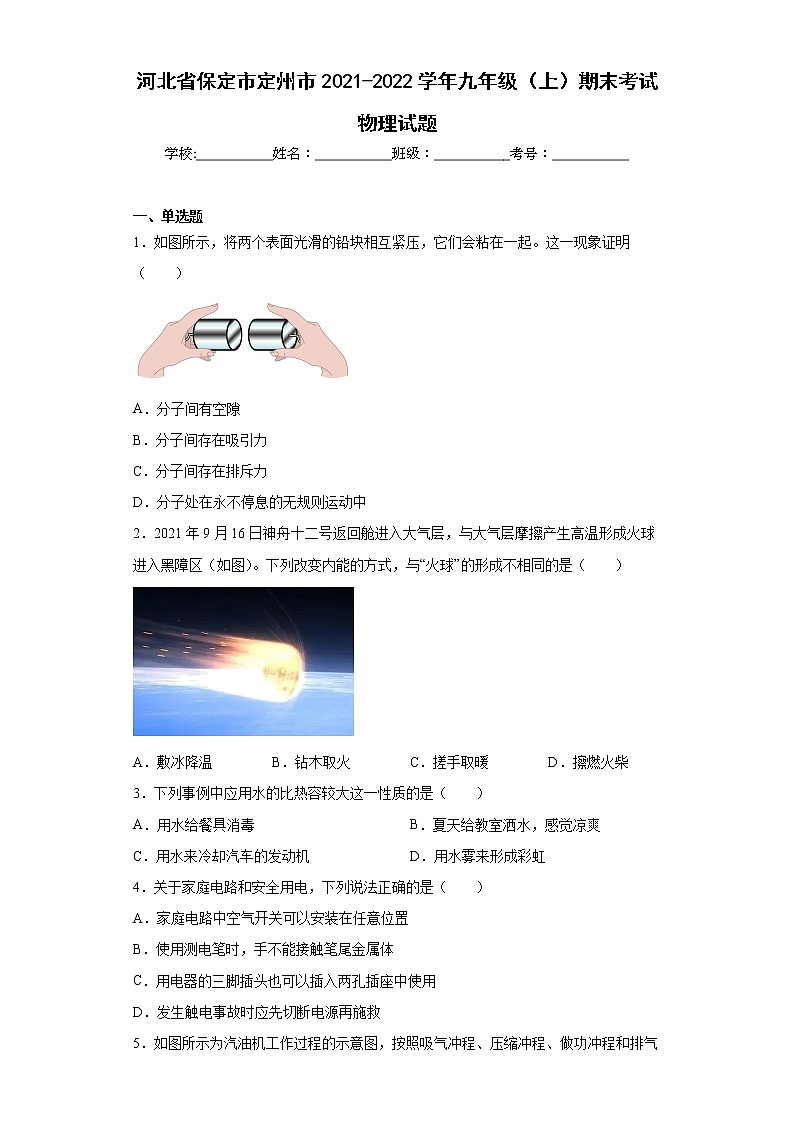

河北省保定市定州市2021-2022学年九年级（上）期末考试物理试题(word版含答案)

河北省保定市定州市2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．如图所示，将两个表面光滑的铅块相互紧压，它们会粘在一起。这一现象证明（　　）

A．分子间有空隙

B．分子间存在吸引力

C．分子间存在排斥力

D．分子处在永不停息的无规则运动中

2．2021年9月16日神舟十二号返回舱进入大气层，与大气层摩擦产生高温形成火球进入黑障区（如图）。下列改变内能的方式，与“火球”的形成不相同的是（　　）

A．敷冰降温 B．钻木取火 C．搓手取暖 D．擦燃火柴

3．下列事例中应用水的比热容较大这一性质的是（　　）

A．用水给餐具消毒 B．夏天给教室洒水，感觉凉爽

C．用水来冷却汽车的发动机 D．用水雾来形成彩虹

4．关于家庭电路和安全用电，下列说法正确的是（　　）

A．家庭电路中空气开关可以安装在任意位置

B．使用测电笔时，手不能接触笔尾金属体

C．用电器的三脚插头也可以插入两孔插座中使用

D．发生触电事故时应先切断电源再施救

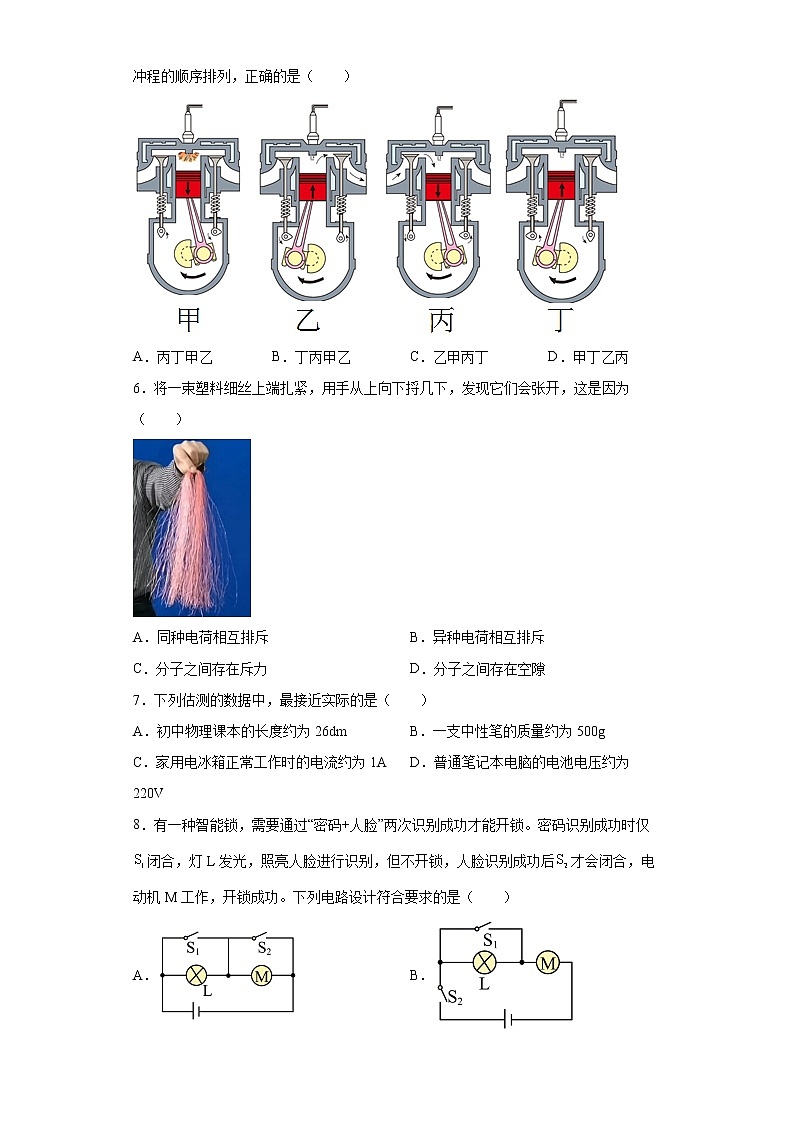

5．如图所示为汽油机工作过程的示意图，按照吸气冲程、压缩冲程、做功冲程和排气冲程的顺序排列，正确的是（　　）

A．丙丁甲乙 B．丁丙甲乙 C．乙甲丙丁 D．甲丁乙丙

6．将一束塑料细丝上端扎紧，用手从上向下捋几下，发现它们会张开，这是因为（　　）

A．同种电荷相互排斥 B．异种电荷相互排斥

C．分子之间存在斥力 D．分子之间存在空隙

7．下列估测的数据中，最接近实际的是（　　）

A．初中物理课本的长度约为26dm B．一支中性笔的质量约为500g

C．家用电冰箱正常工作时的电流约为1A D．普通笔记本电脑的电池电压约为220V

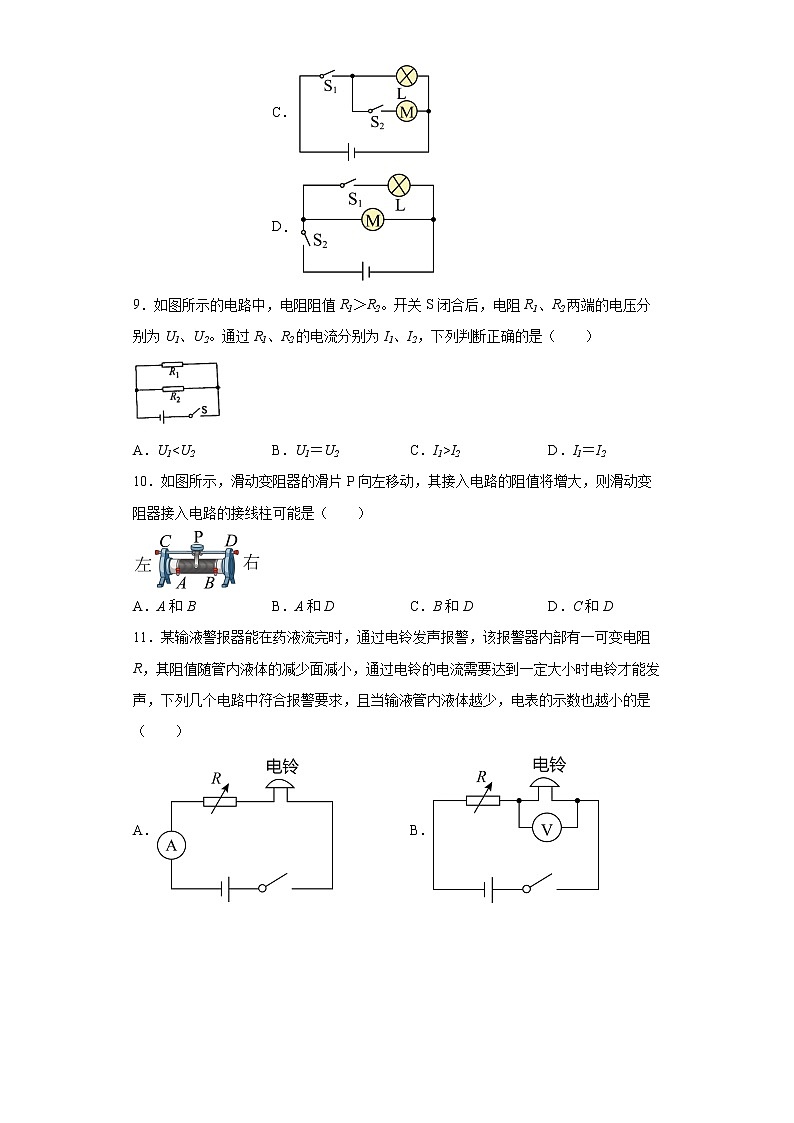

8．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　　）

A． B． C． D．

9．如图所示的电路中，电阻阻值R1＞R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2。通过R1、R2的电流分别为I1、I2，下列判断正确的是（　　）

A．U1<U2 B．U1＝U2 C．I1>I2 D．I1＝I2

10．如图所示，滑动变阻器的滑片P向左移动，其接入电路的阻值将增大，则滑动变阻器接入电路的接线柱可能是（　　）

A．A和B B．A和D C．B和D D．C和D

11．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）

A． B．

C． D．

12．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（　　）

A．a为小灯泡，b为电流表，c为电压表

B．a为电流表，b为小灯泡，c为电压表

C．a为电压表，b为电流表，c为小灯泡

D．a为小灯泡，b为电压表，c为电流表

13．如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）

A．5:4 B．3:5 C．4:5 D．4:1

14．如图所示为单相电子式电能表，关于该电能表说法正确的是（　　）

A．主要用来测量用电器的电功率 B．允许通过的最大电流为10A

C．此时的示数为13148J D．指示灯闪250次表示消耗电能0.1kW•h

15．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是

A．插座短路

B．进户的火线断路

C．进户的零线断路

D．电灯的灯丝断路

16．把两根长度相同、粗细不同的镍铬合金丝连接在如图所示电路中，R1比R2细。在它们表面涂上厚度一样的蜡，闭合开关，过一段时间后，我们会观察到（　　）

A．R1上的蜡熔化得快

B．R2上的蜡熔化得快

C．R1、R2上的蜡熔化得一样快

D．无法比较

17．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则 （       ）

A．开关S接触2、3触点时，水龙头放出的是热水

B．开关S接触3、4触点时，电热丝R1，R2串联

C．水龙头在温水挡正常工作时的电流是15A

D．水龙头在热水挡正常工作时的功率是3300W

二、多选题

18．下列说法正确的是（　　）

A．内燃机消耗的燃料越少，其效率越高

B．即使煤炭没有完全燃烧，其热值也不会改变

C．四冲程汽油机的压缩冲程中，内能转化为机械能

D．在热传递过程中，内能只能自发地从高温物体转移到低温物体

19．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（　　）

A．乙是小灯泡的I﹣U图像

B．定值电阻的阻值为10Ω

C．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A

D．随着电压的升高，小灯泡的电阻值变小

20．如图所示电路，电源电压为6V，R1=10Ω，R2=20Ω，R3=5Ω，当闭合开关S1后，下列说法正确的是（　　）

A．闭合开关S2、S3，通过 R2的电流是0.3A

B．断开S2、S3，电路消耗的功率是2.8W

C．断开S2、闭合S3，R1两端的电压是4V

D．在相同的时间内，同时闭合S2、S3和同时断开S2、S3，R1产生的热量之比是 9:4

三、填空题

21．王安石是北宋著名的文学家，他在《梅花》中写道“墙角数支梅，凌寒独自开，遥知不是雪，为有暗香来”，“暗香来”是 ___________现象，这种现象说明 ___________。温度越 ___________，花香分子运动越剧烈。

22．爸爸驾驶汽车带小明去海边沙滩浴场游泳，汽车是依靠发动机（汽油机）工作时的 ___________冲程获得动力的。内燃机工作时就因 ___________冲程排放的废气对大气造成污染。小明发现沙子烫脚。面海水却是凉凉的，这是因为水的 ___________比沙子的大。

23．某燃气热水器将的水从加热到，完全燃烧了的煤气。水吸收的热量是__J。热水器烧水的效率是__。（已知水的比热容为，煤气的热值为）

24．家庭电路中造成电流过大熔断保险丝的原因除了火线、零线短路之外，还有一个原因是___________过大；保险丝___________（选填“能”或“不能”）由超导材料制成，___________（选填“可以”或“不可以”）用铜丝替代。

25．如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。

26．如图所示的电路中，要使R1、R2串联，应闭合的开关是 ______ ；要使R1、R2并联，应闭合的开关是 _____ ， ( 选填“S1”、“S2”、“S3”)，该电路中干电池供电时将 ______ 能转化为电能．

27．如图所示，灯泡L1、L2分别标有“”和“”字样（灯丝电阻不变），，电源电压恒定。若S、S1、S2均闭合，L2刚好正常发光，电流表读数为，则电源电压为___________V；若只闭合S，电流表读数为，则___________。

28．电动自行车有充电、行驶两种状态，局部电路如图。断开开关S，利用充电插口对蓄电池充电时，蓄电池相当于电路中的______（选填 “电源”或“用电器”）。电动机正常工作电压为36V，线圈电阻为1.2Ω，通过电动机线圈的电流为4A，5min内电流通过线圈产生的热量为______J， 电动机消耗的电能为______J。

29．如图所示为一只“6V1.5W”小灯泡的电流随电压变化的关系图象，若把这样的三只灯泡串联起来接在12V的电源上，则每只小灯泡的电阻为______Ω；整个电路消耗的功率为______W，若把这样的三只灯泡并联起来接在6V的电源上，整个电路消耗的功率为______。

四、实验题

30．在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压3V保持不变。

（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向右端滑动时，电流表的示数变大。(       )

（2）连接电路时，开关应该 ___________。

（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是 ___________。

（4）排除故障后，实验中测得五组数据，并绘制出定值电阻R的I﹣U图像如图乙所示。由图像可得：

①实验中所用定值电阻R的阻值为 ___________Ω；

②实验结论：___________。

（5）结合乙图中五次实验数据分析，本实验所用滑动变阻器的最大阻值应不小于 ___________Ω。

[拓展]实验结束后，小卓同学向老师提出可以用小灯泡来代替定值电阻，进行电流与电压关系的实验探究，你认为这个实验操作 ___________（填“可行”或“不可行”），原因是 ___________。

31．在测量未知阻值Rx的实验中。小明设计了实验电路并进行连接，如图甲所示。

（1）如图甲所示是小明连接的电路，其中有一根导线连接有误，请在该导线上打“×”，并在原图上画出正确的连线（导线不能交叉）；(       )

（2）改正错误后再进行实验，实验前应将滑动变阻器的滑片P移到最___________（选填“左”或“右”）端；

（3）闭合开关S，移动滑动变阻器的滑片P，当电流表示数为0.3A时，电压表示数如图乙所示，则其示数为___________V，未知电阻Rx=___________Ω；

（4）当图甲中的滑动变阻器的滑片向左移动时，电流表的示数将___________，电压表的示数将___________（选填“变大”、“变小”或“不变”）；

[拓展]若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将以下实验步骤补充完整：

①闭合开关S，断开开关S1，用电压表测出待测电阻Rx，两端的电压为U1；

②___________，记下此时电压表读数为U；

③请写出未知电阻Rx阻值表达式：Rx=___________（用U、U1和R0的关系式表示）。

32．小明用如图所示的装置探究电流产生的热量与电阻的关系。已知R甲>R乙，烧瓶及配属装置的材料、规格相同。

（1）甲、乙两烧瓶中装入质量___________的煤油。（选填“相等”或“不相等”）。实验过程中通过比较___________来反映电流产生热量的多少；

（2）将两电阻丝串联是为了控制通过电阻丝的___________和通电时间相等，闭合开关，通电一段时间后。观察发现___________瓶中煤油吸收的热量更多；

[拓展]小华提议。利用该装置改做“探究水和煤油吸热升温的快慢”的实验。为此，他们对装置及实验条件进行变换，一是甲、乙两烧瓶中安装的电阻丝的阻值___________（选填“相等”或“不相等”）；二是将其中一个烧瓶中的煤油换成___________和初温相等的水。闭合开关，通电一段时间后，小华发现甲瓶中温度计示数升高10℃，乙瓶中温度计示数升高5℃，则___________（选填“甲”或“乙”）瓶中液体的比热容较大。

五、计算题

33．在图甲所示的电路中，电源电压为15V且保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 1A”字样。闭合开关，移动变阻器的滑片P到某一位置时，电流表示数如图乙所示。求：

（1）电阻R1两端的电压；

（2）此时滑动变阻器R2消耗的功率；

（3）在电路正常工作的情况下，改变图甲中滑片的位置，使电流表A的指针偏离零刻度线的角度恰好是电压表V的指针偏离零刻度线的角度的一半。如有可能，求出滑动变阻器R2连入电路的阻值。

参考答案：

1．B

2．A

3．C

4．D

5．A

6．A

7．C

8．C

9．B

10．C

11．D

12．B

13．C

14．D

15．C

16．A

17．D

18．BD

19．BC

20．AD

21．     扩散     分子在不停地做无规则运动     高

22．     做功     排气     比热容

23．

24．     总功率     不能     不可以

25．     导体     长度     热效应

26．     S2     S1、S3     化学

27．     3     2∶1

28．     用电器     5760     43200

29．     20     2.4     4.5

30．          断开     定值电阻断路     5     导体电阻一定时，通过导体的电流与导体两端的电压成正比     25     不可行     灯丝的电阻随温度的变化而变化

31．          右     2.4     8     变大     变大     闭合开关S、S1

32．     相等     温度计示数的变化     电流     甲     相等     质量     乙

33．（1）4V；（2）4.4W；（3）40Ω
