江苏省南京市联合体2021-2022学年九年级（上）期末考试物理试题(word版含答案)

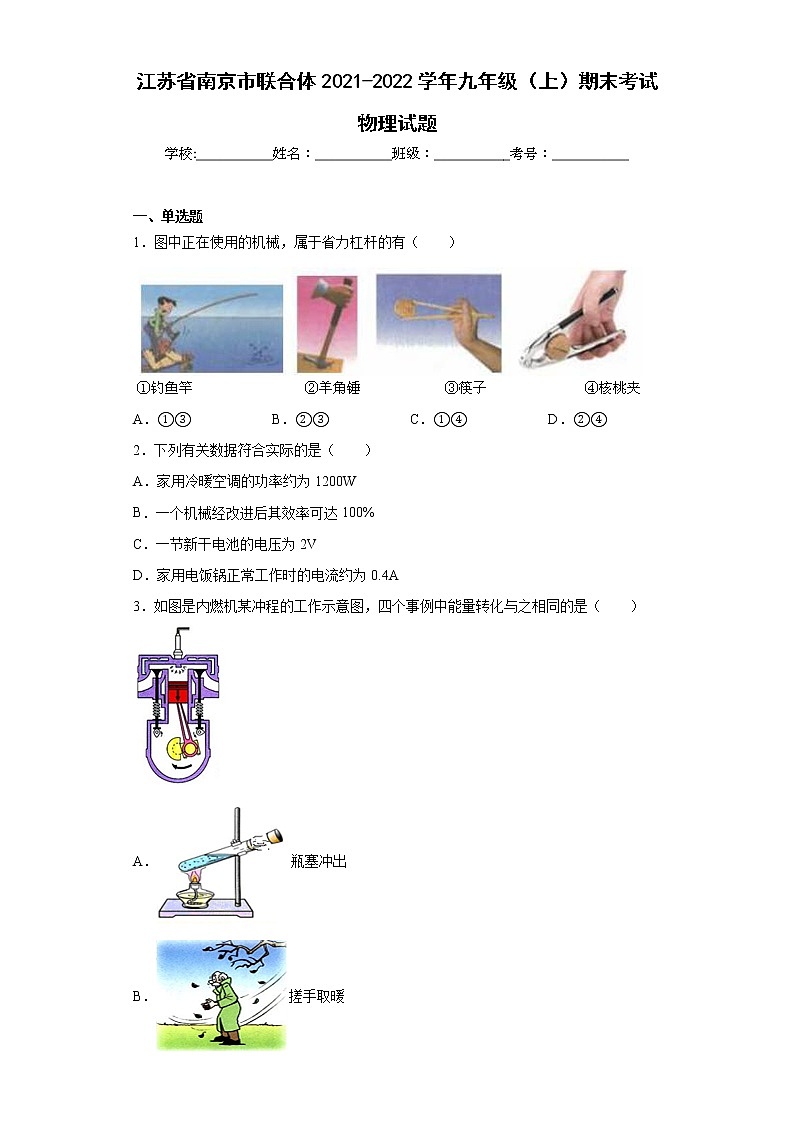

江苏省南京市联合体2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．图中正在使用的机械，属于省力杠杆的有（　　）

A．①③ B．②③ C．①④ D．②④

2．下列有关数据符合实际的是（　　）

A．家用冷暖空调的功率约为1200W

B．一个机械经改进后其效率可达100%

C．一节新干电池的电压为2V

D．家用电饭锅正常工作时的电流约为0.4A

3．如图是内燃机某冲程的工作示意图，四个事例中能量转化与之相同的是（　　）

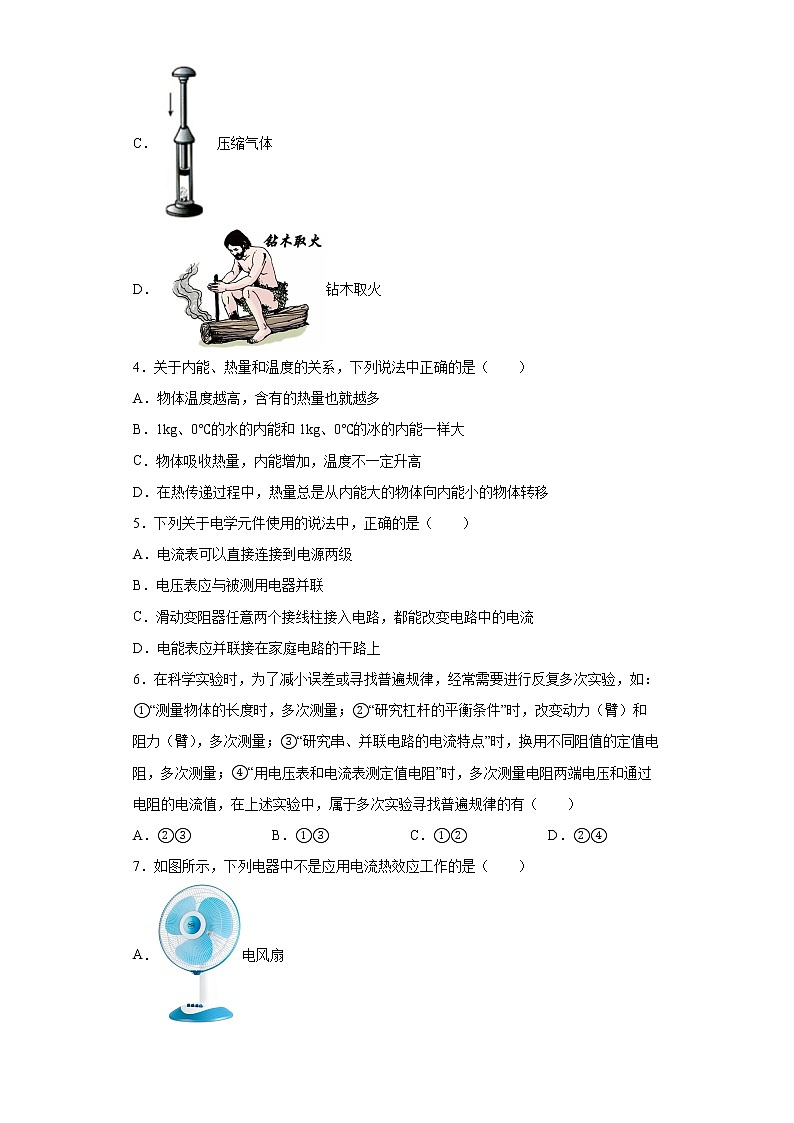

A．瓶塞冲出

B．搓手取暖

C．压缩气体

D．钻木取火

4．关于内能、热量和温度的关系，下列说法中正确的是（　　）

A．物体温度越高，含有的热量也就越多

B．1kg、0℃的水的内能和1kg、0℃的冰的内能一样大

C．物体吸收热量，内能增加，温度不一定升高

D．在热传递过程中，热量总是从内能大的物体向内能小的物体转移

5．下列关于电学元件使用的说法中，正确的是（　　）

A．电流表可以直接连接到电源两级

B．电压表应与被测用电器并联

C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流

D．电能表应并联接在家庭电路的干路上

6．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验，如：①“测量物体的长度时，多次测量；②“研究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），多次测量；③“研究串、并联电路的电流特点”时，换用不同阻值的定值电阻，多次测量；④“用电压表和电流表测定值电阻”时，多次测量电阻两端电压和通过电阻的电流值，在上述实验中，属于多次实验寻找普遍规律的有（　　）

A．②③ B．①③ C．①② D．②④

7．如图所示，下列电器中不是应用电流热效应工作的是（　　）

A．电风扇

B．电熨斗

C．电水壶

D．电饭锅

8．下列行为不符合安全用电的是（　　）

A．家庭电路中开关应接在火线上 B．当熔丝熔断后，不能用铜丝代替

C．使用测电笔时，手接触笔尾金属电极 D．发生人员触电时，应立即用手将人拉开

9．在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻或有一处发生故障，其他元件仍保持完好。下列说法正确的是（       ）

A．一定是短路 B．一定是短路

C．可能是断路 D．可能是断路

10．小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变.则下列说法正确的是（　　）

A．天然气浓度增大，电压表与电流表示数的比值变大

B．天然气浓度减小，电流表示数变大

C．天然气浓度增大，电压表示数变小

D．天然气浓度减小，电路消耗的总功率变小

11．有一种专门烤肉串的烤箱，将肉串挂到箱内支架上，关上箱门（相当于闭合开关S1），支架在电动机的带动下旋转；再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图中电路设计合理的是（　　）

A． B． C． D．

12．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（   ）

①电阻R1消耗电功率允许的变化范围为0.4W～0.9W

②电流表示数允许的变化范围为0.2A～0.5A

③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω

④电路消耗总电功率允许的变化范围为1.8W～3W

A．只有①和③ B．只有①和④ C．只有②和③ D．只有②和④

二、填空题

13．小红同学用30N的力拉着一个重为20N的物体，在水平地面上做匀速直线运动，0.5min内使物体移动10m的距离，此过程中重力做的功是______J，小红拉力做的功是______J，功率是______W。

14．如图甲所示的汽油机每秒钟内燃气对外做功10次，则该汽油机飞轮转速是______r/min。如图乙为某调光灯内部的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形阻丝的两端相连，b与金属滑片相连，为实现调光功能，电位器应与灯______（选填“串联”或“并联”）；当将a、b接线柱接入电路，为使灯变亮，应______（选填“顺时针”或“逆时针”）旋动滑片。

15．用如图所示的滑轮组匀速提升30N的重物，5s内提升了2m，拉力大小为18N，则有用功为______J，滑轮组的机械效率为______。若其他条件不变，将重物匀速提升5m，该滑轮组的机械效率将______（选填“升高”“降低”或“不变”）。

16．2021年6月份，搭载中国空间站天和核心舱的长征五号B遥二运载火箭，在我国文昌航天发射场点火升空。

（1）长征五号B遥二运载火箭是新一代运载火箭，火箭使用的燃料是液态氢，这是利用液态氢______的特点。若完全燃烧0.5kg的氢燃料，可放出热量______J，若这些热量有84%被质量为1×103kg的水吸收，水的温度能够上升______℃【q氢=1.4×108J/kg、c水=4.2×103J/（kg·℃）】；

（2）神舟十二号载人飞船返回舱载着三名航天员返回地球，返回舱进入大气层时与空气剧烈摩擦，通过______（选填“做功”或“热传递”）的方式改变内能。返回舱减速降落的过程中，重力势能______（选填“变大”、“变小”或“不变”）。

17．如图所示是A、B两定值电阻的U—I图像，由图像中信息可知：RA______RB（选填“>”“=”或“<”）；若将A、B两电阻并联接在4V电源的两端，RA和RB的电功率之比为______，1min内电阻A产生的热量为______J。

18．在如图所示的电路中，电源电压保持不变。当电键S由闭合到断开时，电流表的示数将______，电压表与电流表示数的比值将______。（两空均选填“变大”“变小”“不变”或“无法确定”）

19．某电热水壶额定电压为220V，额定功率为1210W。

（1）在使用时，电热水壶与室内各房间里电灯、电视机等用电器是______联的；

（2）发热体通电一段时间后变得很烫，而与电热水壶连接的导线却不怎么热，主要是因为______；

（3）若家中仅使用电热水壶工作6min，标有“3000imp/（kW·h）”的电能表指示灯闪烁300次，则该电热水壶的实际功率为______W，该家庭电路的实际电压为______V。

20．在中学生创新大赛中，我校参赛组设计了一种测定风力的装置，其工作原理如图甲所示，电源电压恒为5V，定值电阻R＝3Ω，Rx为压敏电阻，其阻值Rx与风力F关系如图乙所示。开关闭合后，无风时，压敏电阻的功率______W；如果电压表的量程为0～3V。该装置所能测量的最大风力为______N，若想让该装置能测量更大的风力，可以采取改进装置的措施是______。

三、作图题

21．按要求作图（请保留作图痕迹）：

如图所示，用螺丝刀撬图钉，请画出在A点处所用最小力F1的示意图，并画出力F2的力臂。

22．如图是某油量表的部分电路，若油量表为电压表改装而成，且油量增加，电压表读数增加，请在图中补画出电压表及其接线，并标明正、负接线柱。

23．如图所示，家庭电路中可用一个开关控制插座，增强安全性，请在图中将开关和插座正确连入电路。

四、实验题

24．在“探究杠杆的平衡条件”实验中：

（1）将杠杆的中点置于支架上，当杠杆停在如图所示的位置时，______（选填“处于”或“不处于”）平衡状态。这时应向______（选填“左”或“右”）端调节平衡螺母，直到杠杆在水平位置平衡，这是为了方便测量______；

（2）记录实验数据的表格如表，请完善第2次实验中一个数据；

（3）有的同学按方案得出如下结论：“动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”，这个结论与杠杆平衡条件不符，原因是实验过程中______。

A．没有改变力的大小

B．没有改变力的方向

C．没有改变力的作用点

D．实验次数较少，结论具有偶然性

25．在“探究影响物体动能大小的因素”实验中将同一小钢球先后从同一斜面的A、B不同高度处由静止滚下，推动硬纸盒运动一段距离后静止。

（1）本实验研究对象是______（选填“斜面”、“钢球”或“纸盒”）；

（2）纸盒被推动得越远，小球对硬纸盒______越多，表明小球的动能越大；

（3）甲、乙两图实验是为了探究动能大小与______的关系，在做完甲图实验后进行乙图实验时，发现硬纸盒被撞后滑出木板而掉落，为防止因此造成纸盒损坏，需改进乙图实验后再与甲图实验对比，在不改变木板长度的情况下，采用以下______方法可确保实验取得成功（选填字母）。

A．换用质量更小的小球

B．适当降低小球的高度

C．给水平木板铺上毛巾

D．换用一个较重的硬纸盒

26．学校物理探究小组进行了以下甲乙丙三个实验。

（1）实验甲是通过______（选填“加热时间”或“温度计升高的示数”，下同）反映物质吸热多少，实验乙是通过______反映燃料完全燃烧放出的热量。

（2）乙实验中，控制酒精与碎纸片质量相等，烧杯中水的质量与初温相等，发现用碎纸片加热烧杯中水温度升得快，_______（选填“能”或“不能”）说明碎纸片的热值大。

（3）丙实验中，闭合开关，通电1min后测量烧瓶A内煤油升高的温度；然后移动滑片，重复上述操作，这样做的目的是研究电热与_______的关系。利用该实验，经过多次测量，收集数据，绘制了温度计升高的示数T与电流I2关系的图像，正确的是_______。

（4）其中一位组员，又拿来一个烧瓶B，里面装有等质量的水和电阻RB，他将烧瓶A、B中的电阻丝串联接入丙实验电路中，探究不同物质的吸热升温现象，请问他的设计______（选填：“可行”或“不可行”）。

27．在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器R1、电压表、电流表、开关各1只，导线若干。

（1）按照图甲将图乙补画完整______；

（2）按图甲连接电路后，闭合开关前，将滑动变阻器的滑片P移到最______（选填“左”或“右”）端；闭合开关后，发现电流表有示数，电压表无示数。若电路故障只出现在R和R1上，则电路故障是______；

（3）排除故障后，将R=5Ω的定值电阻接入电路，调节滑动变阻器的滑片，直到电流表示数为0.4A时，读出电压表示数；

（4）将R=5Ω电阻换成10Ω电阻，接下来的操作是：闭合开关，此时电流表的示数如图丙所示为______A，将滑动变阻器的滑片P向______（选填“左”或“右”）移动，直到电压表示数与（3）电压表示数相同；

（5）分别将其它电阻依次替换R，重复（4）实验，根据所测数据绘制出如图丁所示I—R图像，并得出结论：电压一定时，电流与电阻成______；

（6）要完成本次实验，滑动变阻器的最大阻值至少为______Ω。

28．如图甲，在测定“小灯泡电功率”中，选用的小灯泡额定电压为2.5V，电阻约为10Ω。

（1）实验过程中，当电压表示数为1.8V时，为了测量小灯泡的额定功率，需将滑片向C端移动，眼睛注意观察______（选填“电压表”、“电流表”或“小灯泡”）；

（2）根据测量的数据绘制成I—U图像（如图乙），得出小灯泡的额定功率为______W；

（3）另一组同学小红在只有一个电流表的情况下，设计如图丙所示电路，也测出了额定电压为U额的另一个小灯泡的额定功率，R0为定值电阻（阻值R0），R1为滑动变阻器（最大阻值未知）；

①请在虚框内填入电流表、开关S1、灯泡的元件符号______；

②闭合S和S1，断开S2，调节R1的滑片P，使电流表示数为______；

③闭合S和S2，断开S1，保持滑动变阻器滑片P的位置不变，读出电流表示数I1；

④小灯泡的额定功率P额=______（用U额、R0、I1表示）。

五、计算题

29．电动汽车以节能、环保的优势很快成为城市公交的重要选择，图示为某城市公交电动汽车，某次在运载游客时，水平路面上以10m/s的速度匀速行驶了500m，功率恒定为18kW。

（1）公交电动汽车行驶过程中受到的阻力是多大？

（2）牵引力做了多少功？

30．电加热便携式养生杯可以在旅行中满足不同需求，如图甲是一款市场上的产品。图乙是该产品设计的可调节高、中、低三挡电加热养生杯原理图。电源电压为12V，其中两个加热元件的阻值分别是R1＝4Ω，R2＝8Ω，开关S3只能接a或b。

（1）在乙图电路中，S1闭合、S2断开、S3接a时，加热电路为______（选填“高”、“中”或“低”）温挡；

（2）求中温挡时电功率______；

（3）使用高温挡工作5min，电热杯消耗的电能______。

参考答案：

1．D

2．A

3．A

4．C

5．B

6．A

7．A

8．D

9．D

10．D

11．B

12．A

13．     0     300     10

14．     1200     串联     逆时针

15．     60     83.3%     不变

16．     热值大     7×107     14     做功     变小

17．     >     1∶2     48

18．     变小     不变

19．     并     导线比电热丝的电阻小     1000     200

20．     1.75     500     减小R的电阻值

21．

22．

23．

24．     处于     右     力臂     8     B

25．     钢球     做功     速度     B

26．     加热时间     温度计升高的示数     不能     电流     A     不可行

27．          右     R短路     0.3     右     反比     50

28．     电压表     0.625

29．（1）1800N；（2）9×105J

30．     低     36W     1.62×104J
