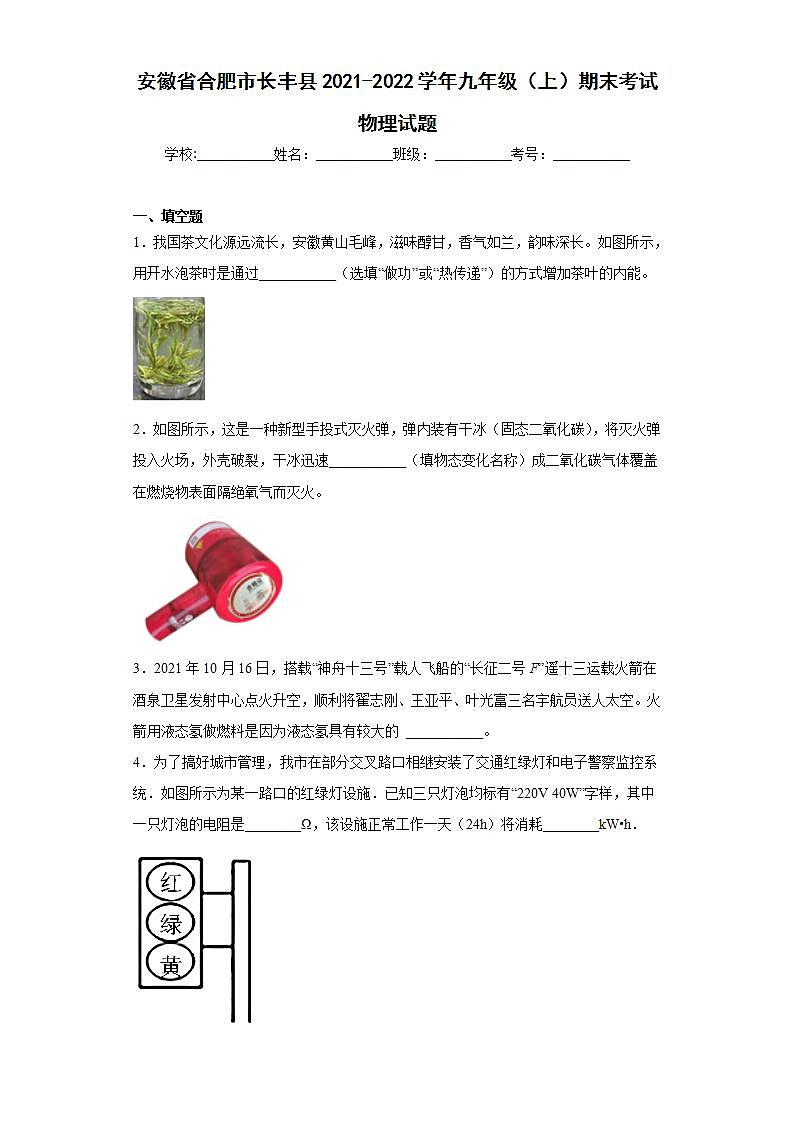

安徽省合肥市长丰县2021-2022学年九年级（上）期末考试物理试题(word版含答案)

安徽省合肥市长丰县2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、填空题

1．我国茶文化源远流长，安徽黄山毛峰，滋味醇甘，香气如兰，韵味深长。如图所示，用开水泡茶时是通过___________（选填“做功”或“热传递”）的方式增加茶叶的内能。

2．如图所示，这是一种新型手投式灭火弹，弹内装有干冰（固态二氧化碳），将灭火弹投入火场，外壳破裂，干冰迅速___________（填物态变化名称）成二氧化碳气体覆盖在燃烧物表面隔绝氧气而灭火。

3．2021年10月16日，搭载“神舟十三号”载人飞船的“长征二号F”遥十三运载火箭在酒泉卫星发射中心点火升空，顺利将翟志刚、王亚平、叶光富三名宇航员送人太空。火箭用液态氢做燃料是因为液态氢具有较大的 ___________。

4．为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统．如图所示为某一路口的红绿灯设施．已知三只灯泡均标有“220V 40W”字样，其中一只灯泡的电阻是________Ω，该设施正常工作一天（24h）将消耗________kW•h．

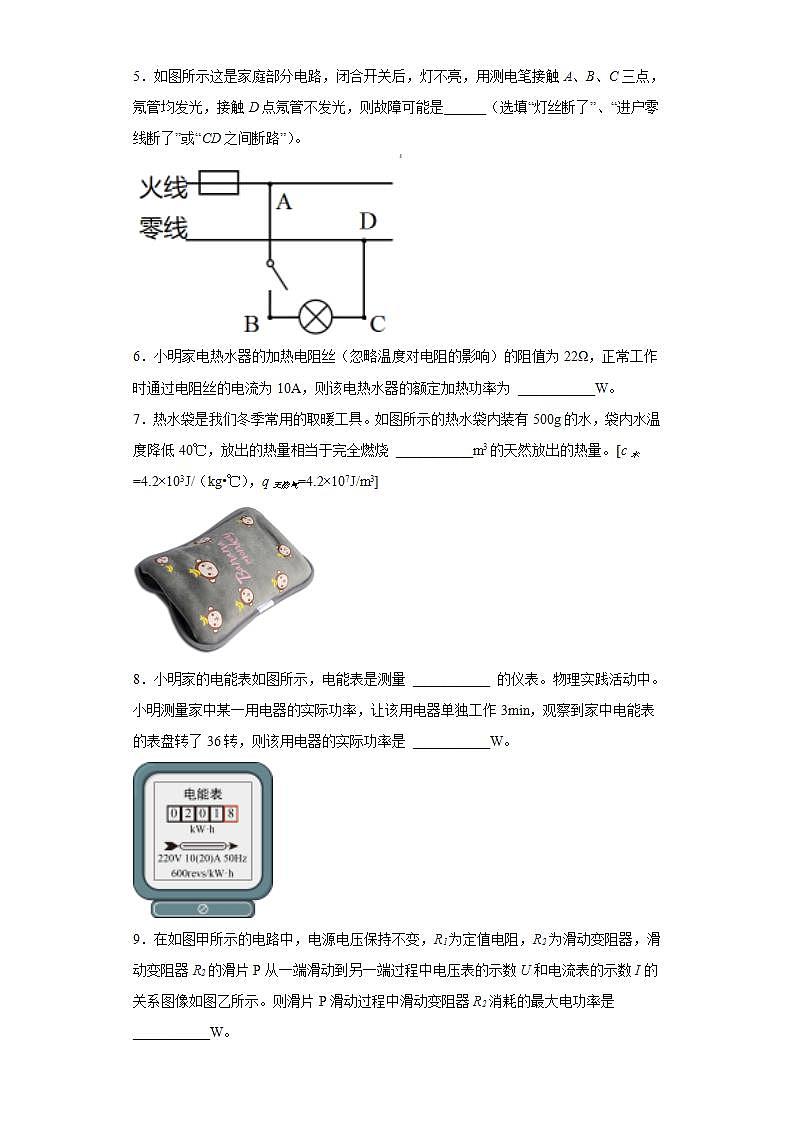

5．如图所示这是家庭部分电路，闭合开关后，灯不亮，用测电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______（选填“灯丝断了”、“进户零线断了”或“CD之间断路”）。

6．小明家电热水器的加热电阻丝（忽略温度对电阻的影响）的阻值为22Ω，正常工作时通过电阻丝的电流为10A，则该电热水器的额定加热功率为 ___________W。

7．热水袋是我们冬季常用的取暖工具。如图所示的热水袋内装有500g的水，袋内水温度降低40℃，放出的热量相当于完全燃烧 ___________m3的天然放出的热量。[c水=4.2×103J/（kg•℃），q天然气=4.2×107J/m3]

8．小明家的电能表如图所示，电能表是测量 ___________ 的仪表。物理实践活动中。小明测量家中某一用电器的实际功率，让该用电器单独工作3min，观察到家中电能表的表盘转了36转，则该用电器的实际功率是 ___________W。

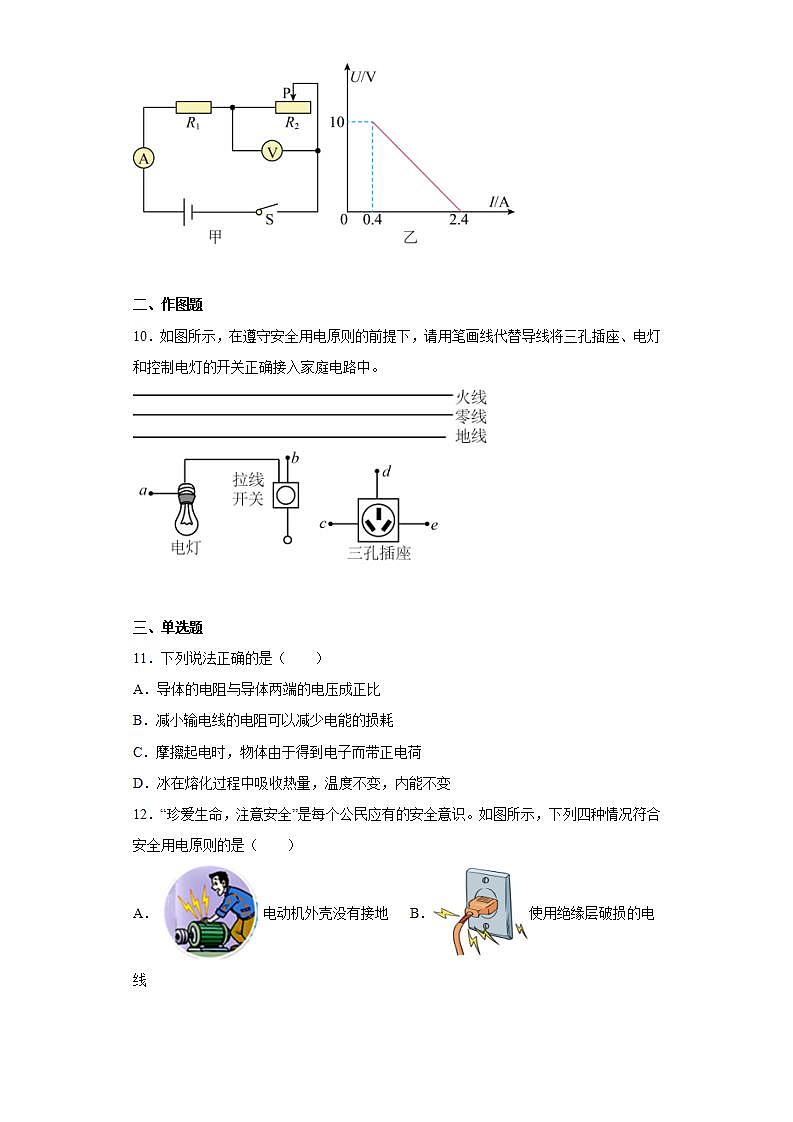

9．在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，滑动变阻器R2的滑片P从一端滑动到另一端过程中电压表的示数U和电流表的示数I的关系图像如图乙所示。则滑片P滑动过程中滑动变阻器R2消耗的最大电功率是 ___________W。

二、作图题

10．如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将三孔插座、电灯和控制电灯的开关正确接入家庭电路中。

三、单选题

11．下列说法正确的是（　　）

A．导体的电阻与导体两端的电压成正比

B．减小输电线的电阻可以减少电能的损耗

C．摩擦起电时，物体由于得到电子而带正电荷

D．冰在熔化过程中吸收热量，温度不变，内能不变

12．“珍爱生命，注意安全”是每个公民应有的安全意识。如图所示，下列四种情况符合安全用电原则的是（　　）

A．电动机外壳没有接地 B．使用绝缘层破损的电线

C．人靠近高压带电体 D．触电时先切断电源

13．如图所示，下列现象中通过凝华形成的是（　　）

A． 冰花的形成 B． 冰雪消融

C． 干冰变小 D． 露的形成

14．随着人们生活水平的提高，小汽车已进入寻常百姓家。下列有关汽车的说法正确的是（　　）

A．汽车前后的转向灯是串联的

B．发动机的做功冲程将内能转化为机械能

C．用水给发动机降温是利用水的比热容较小的特点

D．汽车行驶过程中油箱中的汽油减少，剩余汽油的热值减小

15．在如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻，闭合开关S后，将R1的滑片P从中点向左移动的过程中，下列说法正确的是（　　）

A．电流表A1的示数变大，电压表V的示数不变

B．电流表A2的示数变小，电压表V的示数变大

C．电压表V的示数与电流表A1的示数的比值不变

D．整个电路消耗的总功率变大

16．在如图所示的电路中，电源电压保持不变，定值电阻R1∶R2=1∶3，下列分析错误的是（　　）

A．当开关S闭合，甲、乙两表为电压表时，两表的示数之比为4∶3

B．当开关S断开，甲、乙两表为电流表时，两表的示数之比为1∶4

C．当开关S闭合，甲、乙两表为电压表时，R1、R2消耗的电功率之比为1∶3

D．当开关S断开，甲、乙两表为电流表时，R1、R2在相同的时间产生的热量之比为1∶3

17．如图电路中，电源压为12V，在a，b间接入灯L1“4V     2W”，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光。断开开关取下灯L1，保持滑片P的位置不变，在a、b间接入“4V     4W”灯L2后闭合开关，不考虑温度对灯丝电阻的影响，则正确的

A．灯L2正常发光 B．电压表的示数保持4V不变

C．灯L2的实际功率为1.44W D．滑动变阻器接入电路的电阻为8Ω

四、实验题

18．实验小组设计并组装了如图所示的实验装置，对“不同物质的吸热能力”及“电热与电阻的关系”进行了探究，A、B、C瓶内装有甲、乙两种液体，加热电阻RA=5Ω，RB=RC=2.5Ω，瓶内均插有温度计，闭合开关，每隔1min记录一次数据，实验数据如下表所示。

（1）通过比较分析B、C两瓶的实验数据可知 ___________（选填“甲”或“乙”）液体的比热容较大；

（2）通过比较分析A、B两瓶的实验数据可得出的结论：在电流和通电时间相同时，___________。

19．小明在“探究电流与电阻的关系”实验中，实验器材：两节新干电池、电流表、电压表、滑动变阻器、开关、定值电阻（阻值分别5Ω、10Ω、15Ω、20Ω、25Ω）及导线若干。

（1）小明设计并连接的电路如图甲所示，在连接电路的过程中，开关应处于______状态；

（2）小明根据实验数据在如图乙所示的坐标上描点，请用光滑的曲线在图乙所示的坐标上画出电流随电阻变化的关系图像。______

20．小明在做“测量小灯泡的额定功率”实验时，所用小灯泡的额定电压为2.5V，正常工作时灯丝的电阻约为8Ω，选用两节新干电池做电源。

（1）小明设计并连接了如图甲所示的电路，请用笔画线代替导线将电路连接完整；___________

（2）因前面同学做实验时将小灯泡的灯丝烧断，小明没有检查直接将灯丝烧断的小灯泡正确接入电路中，闭合开关后将观察到的现象是 ___________（选填字母）；

A．电压表无示数，电流表有示数

B．电压表有示数，电流表无示数

（3）更换同样规格的新小灯泡后，调节滑动变阻器的滑片使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为 ___________W；

（4）小明在测量另一个额定电流为I额的小灯泡的额定功率的实验中，电压表被损坏，思考后用一个已知阻值为R0的定值电阻代替电压表，并设计了如图丙所示的电路，在电源电压保持不变情况下，也正确地测出了小灯泡的额定功率，其实验步骤如下：

①闭合S2，断开S1，移动滑动变阻器R的滑片至最左端，记下电流表的示数为I1；

②闭合S1，断开S2，调节滑动变阻器R的滑片使电流表示数为I额，小灯泡正常发光；

③保持滑动变阻器R的滑片不动，闭合S2，断开S1，记下电流表的示数为I2；

④小灯泡额定功率的表达式：P额=___________（用I额、I1、I2和R0表示）。

五、综合题

21．为实现碳中和的目标，我国大力开发新能源，减少碳排放。为此投放大量的氢燃料公交车。经测试，某品牌氢燃料公交车在平直公路上匀速行驶时所受阻力与速度的关系图像如图所示。某次测试时，该氢燃料公交车以50km/h的速度匀速直线行驶3.6min消耗了0.2kg的氢燃料。

（1）氢燃料具有燃烧无污染的优点，还具有 ___________高，完全燃烧相同的质量放出的热量多的优点；

（2）氢燃料公交车在本次测试过程中，发动机牵引力做的有用功是___________；

（3）氢燃料公交车发动机的热机效率是___________（q氢燃料=1.2×108J/kg）。

六、计算题

22．在如图所示的电路中，电源电压保持不变，R1、R2为定值电阻且R1=10Ω。当开关S1、S2断开，开关S3闭合时，电流表的示数为0.6A；当开关S1、S3断开，开关S2闭合时，电流表的示数为0.2A。求：

（1）电源电压和定值电阻R2的阻值；

（2）当开关S1、S2闭合，开关S3断开时，通电5min电路消耗的电能；

（3）该电路的最大功率。

23．实验室里常用欧姆表来直接测量电阻。如图所示是一种欧姆表的简化电路，它由表头 G（即小量程电流表，内阻Rg=50Ω，最大刻度值Ig=10mA）、电源（输出电压 U=3V）、变阻器R1和定值电阻 R2（阻值为 100Ω）等组成。使用时，在A、B间接入待测电阻R，表头指针即可指示出 Rx的大小。

（1）使用前，需先将A、B间断开，调节R1接入电路的阻值，使表头 G满偏（指针指在最大刻度处），求R1此时接入电路的阻值；

（2）保持R1接入电路的阻值不变，在A、B间接人一个待测电阻Rx，此时表头 G的指针偏转到最大刻度的一半，求此时R1两端的电压；

（3）求上述待测电阻 Rx的阻值。

参考答案：

1．热传递

2．升华

3．热值

4．     1210     0.96

5．CD之间断路

6．2200

7．0.002

8．     电功     1200

9．7.2

10．

11．B

12．D

13．A

14．B

15．C

16．D

17．C

18．     乙     电阻越大，产生的热量越多

19．     断开

20．          B     0.7

21．     热值     1.2×107J     50%

22．（1）6V，20Ω；（2）540J；（3）5.4W

23．（1）150Ω；（2）2.25V；（3）75Ω
