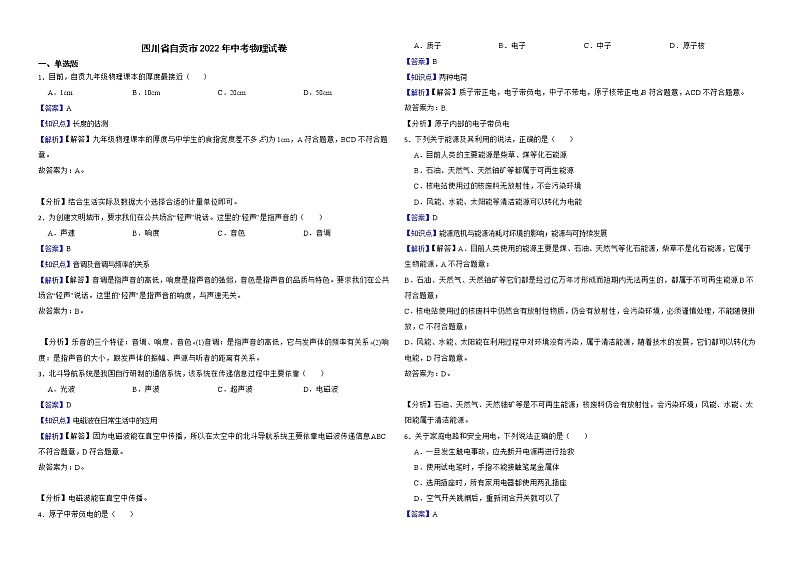

四川省自贡市2022年中考物理试卷
一、单选题
1．目前，自贡九年级物理课本的厚度最接近（　　）
A．1cm B．10cm C．20cm D．50cm
【答案】A
【知识点】长度的估测
【解析】【解答】九年级物理课本的厚度与中学生的食指宽度差不多，约为1cm，A符合题意，BCD不符合题意。
故答案为：A。

【分析】结合生活实际及数据大小选择合适的计量单位即可。
2．为创建文明城市，要求我们在公共场合“轻声”说话。这里的“轻声”是指声音的（　　）
A．声速 B．响度 C．音色 D．音调
【答案】B
【知识点】音调及音调与频率的关系
【解析】【解答】音调是指声音的高低，响度是指声音的强弱，音色是指声音的品质与特色。要求我们在公共场合“轻声”说话。这里的“轻声”是指声音的响度，与声速无关。
故答案为：B。

【分析】乐音的三个特征：音调、响度、音色。(1)音调：是指声音的高低，它与发声体的频率有关系。(2)响度：是指声音的大小，跟发声体的振幅、声源与听者的距离有关系。
3．北斗导航系统是我国自行研制的通信系统，该系统在传递信息过程中主要依靠（　　）
A．光波 B．声波 C．超声波 D．电磁波
【答案】D
【知识点】电磁波在日常生活中的应用
【解析】【解答】因为电磁波能在真空中传播，所以在太空中的北斗导航系统主要依靠电磁波传递信息，ABC不符合题意，D符合题意。
故答案为：D。

【分析】电磁波能在真空中传播。
4．原子中带负电的是（　　）
A．质子 B．电子 C．中子 D．原子核
【答案】B
【知识点】两种电荷
【解析】【解答】质子带正电，电子带负电，中子不带电，原子核带正电，B符合题意，ACD不符合题意。
​故答案为：B.
【分析】原子内部的电子带负电.
5．下列关于能源及其利用的说法，正确的是（　　）
A．目前人类的主要能源是柴草、煤等化石能源
B．石油、天然气、天然铀矿等都属于可再生能源
C．核电站使用过的核废料无放射性，不会污染环境
D．风能、水能、太阳能等清洁能源可以转化为电能
【答案】D
【知识点】能源危机与能源消耗对环境的影响；能源与可持续发展
【解析】【解答】A．目前人类使用的能源主要是煤、石油、天然气等化石能源，柴草不是化石能源，它属于生物能源，A不符合题意；
B．石油、天然气、天然铀矿等它们都是经过亿万年才形成而短期内无法再生的，都属于不可再生能源，B不符合题意；
C．核电站使用过的核废料中仍然含有放射性物质，仍会有放射性，会污染环境，必须谨慎处理，不能随便排放，C不符合题意；
D．风能、水能、太阳能在利用过程中对环境没有污染，属于清洁能源，随着技术的发展，它们都可以转化为电能，D符合题意。
故答案为：D。

【分析】石油、天然气、天然铀矿等是不可再生能源；核废料仍会有放射性，会污染环境；风能、水能、太阳能属于清洁能源。
6．关于家庭电路和安全用电，下列说法正确的是（　　）
A．一旦发生触电事故，应先断开电源再进行抢救
B．使用试电笔时，手指不能接触笔尾金属体
C．选用插座时，所有家用电器都使用两孔插座
D．空气开关跳闸后，重新闭合开关就可以了
【答案】A

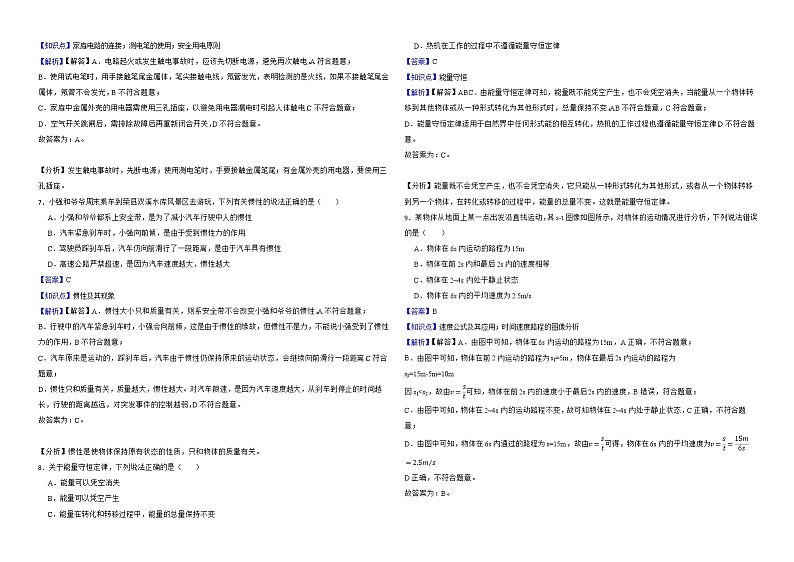

【知识点】家庭电路的连接；测电笔的使用；安全用电原则
【解析】【解答】A．电路起火或发生触电事故时，应该先切断电源，避免再次触电，A符合题意；
B．使用试电笔时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，如果不接触笔尾金属体，氖管不会发光，B不符合题意；
C．家庭中金属外壳的用电器需使用三孔插座，以避免用电器漏电时引起人体触电，C不符合题意；
D．空气开关跳闸后，需排除故障后再重新闭合开关，D不符合题意。
故答案为：A。

【分析】发生触电事故时，先断电源；使用测电笔时，手要接触金属笔尾；有金属外壳的用电器，要使用三孔插座。
7．小强和爷爷周末乘车到荣县双溪水库风景区去游玩，下列有关惯性的说法正确的是（　　）
A．小强和爷爷都系上安全带，是为了减小汽车行驶中人的惯性
B．汽车紧急刹车时，小强向前倾，是由于受到惯性力的作用
C．驾驶员踩刹车后，汽车仍向前滑行了一段距离，是由于汽车具有惯性
D．高速公路严禁超速，是因为汽车速度越大，惯性越大
【答案】C
【知识点】惯性及其现象
【解析】【解答】A．惯性大小只和质量有关，则系安全带不会改变小强和爷爷的惯性，A不符合题意；
B．行驶中的汽车紧急刹车时，小强会向前倾，这是由于惯性的缘故，但惯性不是力，不能说小强受到了惯性力的作用，B不符合题意；
C．汽车原来是运动的，踩刹车后，汽车由于惯性仍保持原来的运动状态，会继续向前滑行一段距离，C符合题意；
D．惯性只和质量有关，质量越大，惯性越大。对汽车限速，是因为汽车速度越大，从刹车到停止的时间越长，行驶的距离越远，对突发事件的控制越弱，D不符合题意。
故答案为：C。

【分析】惯性是使物体保持原有状态的性质，只和物体的质量有关。
8．关于能量守恒定律，下列说法正确的是（　　）
A．能量可以凭空消失
B．能量可以凭空产生
C．能量在转化和转移过程中，能量的总量保持不变
D．热机在工作的过程中不遵循能量守恒定律
【答案】C
【知识点】能量守恒
【解析】【解答】ABC．由能量守恒定律可知，能量既不能凭空产生，也不会凭空消失，当能量从一个物体转移到其他物体或从一种形式转化为其他形式时，总量保持不变，AB不符合题意，C符合题意；
D．能量守恒定律适用于自然界中任何形式能的相互转化，热机的工作过程也遵循能量守恒定律，D不符合题意。
故答案为：C。

【分析】能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为其他形式，或者从一个物体转移到另一个物体，在转化或转移的过程中，能量的总量不变。这就是能量守恒定律。
9．某物体从地面上某一点出发沿直线运动，其s-t图像如图所示，对物体的运动情况进行分析，下列说法错误的是（　　）
A．物体在6s内运动的路程为15m
B．物体在前2s内和最后2s内的速度相等
C．物体在2~4s内处于静止状态
D．物体在6s内的平均速度为2.5m/s
【答案】B
【知识点】速度公式及其应用；时间速度路程的图像分析
【解析】【解答】A．由图中可知，物体在6s内运动的路程为15m，A正确，不符合题意；
B．由图中可知，物体在前2内运动的路程为s1=5m，物体在最后2s内运动的路程为
s2=15m-5m=10m
因s1 C．由图中可知，物体在2~4s内的运动路程不变，故可知物体在2~4s内处于静止状态，C正确，不符合题意；
D．由图中可知，物体在6s内通过的路程为s=15m，故由v=st可得，物体在6s内的平均速度为v=st=15m6s=2.5m/s
D正确，不符合题意。
故答案为：B。

【分析】根据路程和时间图像，利用路程和时间的比值， 计算速度；判断物体的运动状态。

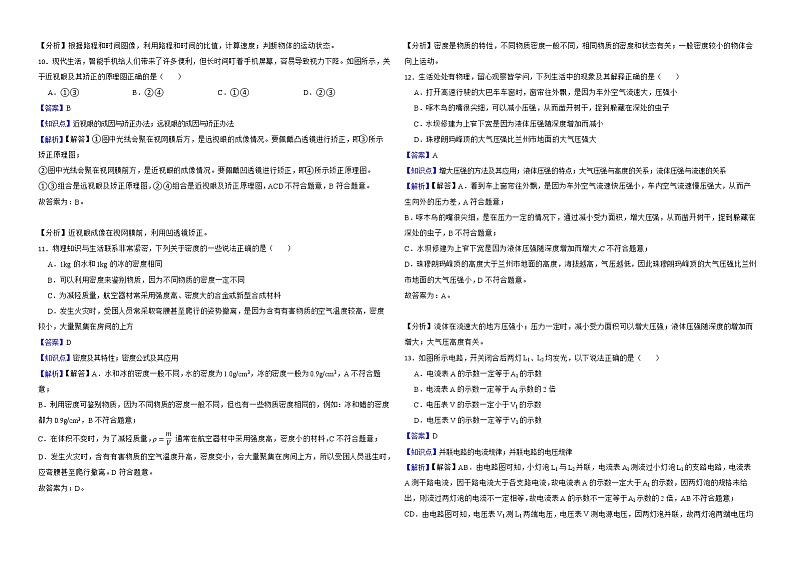

10．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图正确的是（　　）
A．①③ B．②④ C．①④ D．②③
【答案】B
【知识点】近视眼的成因与矫正办法；远视眼的成因与矫正办法
【解析】【解答】①图中光线会聚在视网膜后方，是远视眼的成像情况。要佩戴凸透镜进行矫正，即③所示矫正原理图；
②图中光线会聚在视网膜前方，是近视眼的成像情况。要佩戴凹透镜进行矫正，即④所示矫正原理图。
①③组合是远视眼及矫正原理图，②④组合是近视眼及矫正原理图，ACD不符合题意，B符合题意。
故答案为：B。

【分析】近视眼成像在视网膜前，利用凹透镜矫正。
11．物理知识与生活联系非常紧密，下列关于密度的一些说法正确的是（　　）
A．1kg的水和1kg的冰的密度相同
B．可以利用密度来鉴别物质，因为不同物质的密度一定不同
C．为减轻质量，航空器材常采用强度高、密度大的合金或新型合成材料
D．发生火灾时，受困人员常采取弯腰甚至爬行的姿势撤离，是因为含有有害物质的空气温度较高，密度较小，大量聚集在房间的上方
【答案】D
【知识点】密度及其特性；密度公式及其应用
【解析】【解答】A．水和冰的密度一般不同，水的密度为1.0g/cm3，冰的密度一般为0.9g/cm3，A不符合题意；
B．利用密度可鉴别物质，因为不同物质的密度一般不同，但也有一些物质密度相同的，例如：冰和蜡的密度都为0.9g/cm3，B不符合题意；
C．在体积不变时，为了减轻质量，ρ=mV 通常在航空器材中采用强度高，密度小的材料，C不符合题意；
D．发生火灾时，含有有害物质的空气温度升高，密度变小，会大量聚集在房间上方，所以受困人员逃生时，应弯腰甚至爬行撤离。D符合题意。
故答案为：D。

【分析】密度是物质的特性，不同物质密度一般不同，相同物质的密度和状态有关；一般密度较小的物体会向上运动。
12．生活处处有物理，留心观察皆学问，下列生活中的现象及其解释正确的是（　　）
A．打开高速行驶的大巴车车窗时，窗帘往外飘，是因为车外空气流速大，压强小
B．啄木鸟的嘴很尖细，可以减小压强，从而凿开树干，捉到躲藏在深处的虫子
C．水坝修建为上窄下宽是因为液体压强随深度增加而减小
D．珠穆朗玛峰顶的大气压强比兰州市地面的大气压强大
【答案】A
【知识点】增大压强的方法及其应用；液体压强的特点；大气压强与高度的关系；流体压强与流速的关系
【解析】【解答】A．看到车上窗帘往外飘，是因为车外空气流速快压强小，车内空气流速慢压强大，从而产生向外的压力差，A符合题意；
B．啄木鸟的嘴很尖细，是在压力一定的情况下，通过减小受力面积，增大压强，从而凿开树干，捉到躲藏在深处的虫子，B不符合题意；
C．水坝修建为上窄下宽是因为液体压强随深度增加而增大，C不符合题意；
D．珠穆朗玛峰顶的高度大于兰州市地面的高度，海拔越高，气压越低，因此珠穆朗玛峰顶的大气压强比兰州市地面的大气压强小，D不符合题意。
故答案为：A。

【分析】流体在流速大的地方压强小；压力一定时，减小受力面积可以增大压强；液体压强随深度的增加而增大；大气压高度有关。
13．如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（　　）
A．电流表A的示数一定等于A1的示数
B．电流表A的示数一定等于A1示数的2倍
C．电压表V的示数一定小于V1的示数
D．电压表V的示数一定等于V1的示数
【答案】D
【知识点】并联电路的电流规律；并联电路的电压规律
【解析】【解答】AB．由电路图可知，小灯泡L1与L2并联，电流表A1测流过小灯泡L1的支路电路，电流表A测干路电流，因干路电流大于各支路电流，故电流表A的示数一定大于A1的示数，因两灯泡的规格未给出，则流过两灯泡的电流不一定相等，故电流表A的示数不一定等于A1示数的2倍，AB不符合题意；
CD．由电路图可知，电压表V1测L1两端电压，电压表V测电源电压，因两灯泡并联，故两灯泡两端电压均等于电源电压，则电压表V的示数一定等于V1的示数，C不符合题意，D符合题意。
故答案为：D。

【分析】在并联电路中，各支路电压等于电源电压；支路电流之和等于干路电流。
14．下列四个图中，磁感线方向标注错误的是（　　）
A． B．
C． D．
【答案】A
【知识点】磁感线及其特点
【解析】【解答】A．用右手握住螺线管，让四指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极（在螺线管的外部，磁感线从N极发出回到S极）。本选项中，四指向螺线管中电流的反方向，A错误，符合题意；
B．磁感线都是从N极发出回到S极，B正确，不符合题意；
C．磁感线都是从N极发出，C正确，不符合题意；
D．地磁南极在地理北极附近，地磁北极在地理南极附近，磁感线从地磁北极发出回到地磁南极，D正确，不符合题意。
故答案为：A。

【分析】任何磁铁都具有两个磁极，即N极和S极，磁感线从N极指向S极，同名磁极相互排斥，异名磁极相互吸引，同时磁铁对铁钴镍具有吸引力。
15．小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（　　）
A．两只灯泡一直都不亮
B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮
D．两只灯泡开始都亮，后来L1不亮
【答案】D
【知识点】电路故障的判断
【解析】【解答】由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故答案为：D。

【分析】开关和用电器并联，开关闭合，用电器短路。
16．在如图所示的实验装置中，能够用来研究产生感应电流的条件的是（　　）
A． B．
C． D．
【答案】A
【知识点】产生感应电流的条件
【解析】【解答】A．闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象，根据电磁感应现象制成发电机，A 符合题意；
B．如图是奥斯特实验，证明通电导体周围存在磁场，B不符合题意；
C．如图，电路中有电源，通电导体在磁场中受力运动，根据这个原理制成电动机，C不符合题意；
D．如图，通过电磁铁的电流相同，电磁铁匝数不同，该实验是探究电磁铁的磁性与匝数的关系的，D不符合题意。
故答案为：A。

【分析】研究电磁感应的实验中没有电源，有磁体和灵敏电流计。
17．在2022年北京冬奥会自由式滑雪比赛中，我国运动员谷爱凌获得冠军，她在雪道上自由下滑的过程中，如果不计雪道阻力和空气阻力，下列说法中正确的是（　　）
A．动能不变，重力势能不变，机械能不变
B．动能增大，重力势能增大，机械能不变
C．动能增大，重力势能减少，机械能不变
D．动能减少，重力势能减少，机械能减少
【答案】C
【知识点】动能和势能的大小变化；机械能守恒条件
【解析】【解答】运动员在雪道上自由下滑时，不计雪道阻力和空气阻力，只有动能和势能的相互转化，机械能守恒。下滑过程，质量不变，速度变大，高度降低，所以动能增大，重力势能减少。
故答案为：C。

【分析】质量一定时，物体的速度越大，动能越大；高度越高，重力势能越大。
18．如图所示，用5N的水平拉力F拉动木板A在水平地面上向右匀速运动，物体B相对地面静止不动，弹簧测力计示数为2N，下列说法正确的是（　　）
A．必须使木板A作匀速运动才能测出B受到的摩擦力
B．A对B的摩擦力大小为2N，方向水平向右
C．B对A的摩擦力大小为3N，方向水平向右
D．地面对A的摩擦力大小为3N，方向水平向右
【答案】B
【知识点】二力平衡的条件及其应用；摩擦力的大小
【解析】【解答】A．在拉动A的过程中，B相对地面静止，它受到的摩擦力等于水平拉力，即弹簧测力计的示数，因为它们是一对平衡力，所以无论A是否作匀速运动，都可测得B受到的摩擦力，A不符合题意；
BC．B相对地面静止，在水平方向上所受的弹簧测力计的向左拉力与A对B的摩擦力是一对平衡力，它们大小相等，方向相反，所以A对B的摩擦力fAB=2N
方向向右。而A对B的摩擦力与B对A的摩擦力是一对相互作用力，它们的大小相等，方向相反，所以B对A的摩擦力大小为2N，方向向左。C不符合题意，B符合题意；
D．A受到水平向右的拉力的作用，匀速向右运动，地面对A的摩擦力向左，则A在水平方向上受到的向左的地面的摩擦力、B对A的摩擦力和向右的拉力作用处于平衡状态，所以地面对A的摩擦力fA=F-fBA=5N-2N=3N
D不符合题意。
故答案为：B。

【分析】物体间相对运动时，产生相互的摩擦力；摩擦力的方向和相对运动方向相反。
19．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）
A．油位越高，流过R的电流越大 B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大 D．油量表是由电流表改装而成的
【答案】C
【知识点】电路的动态分析
【解析】【解答】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据I=UR可知，电路中的电流越小，即通过R的电流越小，A不符合题意；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，B不符合题意；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，C符合题意；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，D不符合题意。
故答案为：C。

【分析】电压表在电路中并联使用；在串联电路中，电阻变大，分压变大，电流减小。
20．小王随父母去自贡江姐故里进行红色研学之旅。需要提前给移动充电宝进行充电，充电宝容量为60000mA·h，充电电压为5V，充电时剩余电量为0，于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（　　）
A．120r B．200r C．300r D．1000r
【答案】C
【知识点】电能表参数的理解；电功的计算
【解析】【解答】给充电宝充满电消耗的电能W＝UIt＝5V×60000×10−3A×3600s＝1080000J＝0.3 kW•h
1000r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过1000转，则消耗0.3kW•h电能，电能表转盘的实际转数n＝0.3kW•h×1000r/（kW•h）＝300r
C符合题意，ABD不符合题意。
故答案为：C。

【分析】利用W=UIt计算出给充电宝充满电消耗的电能；结合电能表的参数计算出电能表转盘的实际转数。注意1kW•h=3.6×106J。
二、填空题
21．小明同学用15N的水平推力推动重为100N的超市购物车。购物车自静止开始在10s内沿水平方向前进了10m。在整个过程中推力做功为　 　J，重力做功为　 　J。
【答案】150；0
【知识点】是否做功的判断；功的计算及应用
【解析】【解答】推力的方向水平向前，推车水平方向移动的距离为10m，由W=Fs可知，在整个过程中推力做功W=Fs=15N×10m=150J
当一个力作用在物体上，并使物体在力的方向上通过了一段距离，力学中就说这个力对物体做了功。重力的方向为竖直向下，但推车未在竖直方向上移动距离，故重力没做功，其大小为0。

【分析】利用W=Fs求推力做的功；做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离。
22．如图所示，在一个配有活塞的厚玻璃筒底部放一小团硝化棉，快速压下活塞。可观察到硝化棉　 　的现象。此快速压下活塞过程能量转化情况与汽油机的　 　冲程是相同的。
【答案】燃烧；压缩
【知识点】做功改变物体内能；内燃机的四个冲程
【解析】【解答】在一个配有活塞的厚玻璃筒底部放一小团硝化棉，快速压下活塞，压缩筒内空气做功，使空气的内能增加，温度升高，达到硝化棉的着火点，于是硝化棉燃烧起来。
快速压下活塞，对空气做功，活塞的机械能转化为空气的内能，与内燃机的压缩冲程是相同的。

【分析】压缩体积时，是做功改变内能；将机械能转化为内能。
23．在如图所示电路中，当甲乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是　 　联。当甲乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是　 　联。（均选填“串”或“并”）
【答案】并；串
【知识点】电流表的连接；电压表的连接
【解析】【解答】由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。

【分析】电流表在电路中串联连接，并联电路中，干路电流等于各支路电流之和；在串联电路中，总电压等于各用电器电压之和。
24．如图甲所示电路中，电源电压、灯泡L1、L2的电阻均保持不变，且灯泡L2的电阻为5Ω。只闭合开关S1时，电流表指针如图乙所示。随后断开开关S1，调整电流表接线柱后，同时闭合开关S1和S2时，电流表指针也如图乙所示。同时闭合开关S1和S2时，通过灯泡L1的电流为　 　A，电压表示数为　 　V。
【答案】0.2；4
【知识点】欧姆定律及其应用
【解析】【解答】由图甲可知，当只闭合开关S1时，灯泡L1接入电路，电流表测通过灯泡L1的电流I1；当同时闭合开关S1和S2时，灯泡L1、L2接入电路且两者并联，根据并联电路电流的特点，所以电流表测通过灯泡L1、L2的电流之和I总，又因为I1、I总的大小都如图乙所示，可能为0.2A或1A，又因为I总>I1，所以I总=1A，I1=0.2A。
当同时闭合开关S1和S2时，灯泡L1、L2接入电路且两者并联且电压表测的是灯泡L2两端电压，根据并联电路中电流的规律，可求出通过灯泡L2的电流为I2=I总−I1=1A-0.2A=0.8A
因为灯泡L2的电阻为5Ω，所以根据欧姆定律可求出灯泡L2两端电压U=I2R=0.8A×5Ω=4V
故电压表的示数为4V。

【分析】理清元件的连接方式及电表的测量对象，根据并联电路的电流特点判断出两电流表的示数，并求出通过灯泡L2的电流，根据欧姆定律计算出灯泡L2两端的电压，即为电压表示数。
25．如图所示，用滑轮组将重力为540N的重物匀速提升2m，所用拉力F为200N，则滑轮组的机械效率为　 　，如果要提高滑轮组的机械效率，你的做法是　 　。（答出一条即可）
【答案】90%；增加重物的重力
【知识点】滑轮组及其工作特点；滑轮（组）的机械效率
【解析】【解答】由图示知，滑轮组承重绳子为3根，重物提升2m，绳子端移动的距离s=3h=3×2m=6m
滑轮组的机械效率η=W有W总=GhFs=540N×2m200N×6m×100%=90%
要提高滑轮组的机械效率，可增加提升重物的重力，此时，提升重物所做的有用功增大，机械效率增大。

【分析】根据物体的重力和高度的乘积计算有用功；利用滑轮组绳子的拉力和移动距离的乘积计算总功，有用功和总功的比值， 计算机械效率；增大物体的重力可以提高机械效率。
26．如图甲所示，电源电压恒定，定值电阻R0的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为　 　Ω。电源电压为　 　V。
【答案】8；12
【知识点】欧姆定律及其应用；电路的动态分析
【解析】【解答】由图甲知，定值电阻R0与滑动变阻器R串联在电路中，电压表测变阻器R两端的电压。电流表测电路中的电流。滑片由a端滑至中点的过程中，变阻器接入电路的阻值变小，电压表两端的电压变小。由图乙知，当滑片滑至中点时，电压表示数为4.0V，此时电路中的电流I1=4.0V12R
据串联电路的特点有U=4.0V+I1R0=4.0V+4.0V12R×8Ω
当滑片置于a端时，变阻器接入电路的阻值最大，据串联电路的特点有U=6.0V+6.0VR×8Ω
解以上两式得，电源电压及变阻器的最大阻值分别为U=12V，R=8Ω

【分析】理清元件的连接方式及电表的测量对象，当滑片位于a端时，滑动变阻器接入电路的阻值最大，根据串联分压特点可知电压表的示数最大，由图乙可知，UR=6V，根据欧姆定律可得，电路中的电流和定值电阻两端的电压，根据串联电路的电压特点可知电源电压的表达式；当滑片位于中点时，滑动变阻器接入电路的阻值为总电阻的一半，由图乙可知，UR′=4V，根据欧姆定律可得，电路中的电流和定值电阻两端的电压，根据串联电路的电压特点可知电源电压的表达式，联立两个表达式可得滑动变阻器R的最大阻值和电源电压。
三、简答题
27．把正在熔化的冰拿到温度为0℃的房间里，冰能不能继续熔化，为什么？
【答案】冰不能熔化；因为冰熔化要吸收热量，而0℃的房间与正在熔化的冰的温度相同，不能发生热传递，冰无法吸热也就不会熔化。
【知识点】熔化与熔化吸热特点；晶体和非晶体
【解析】【分析】晶体熔化的条件是：达到熔点，继续吸热。
四、作图题
28．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。
【答案】解：如图所示：
【知识点】力的三要素及力的示意图；重力示意图；摩擦力的示意图
【解析】【解答】光滑的斜面，即不计斜面对物体的摩擦力，木块受到重力、斜面的弹力和弹簧的弹力，重力方向竖直向下，斜面弹力与斜面垂直向上，弹簧弹力平行于斜面向上。如图所示：

【分析】斜面上的物体受到竖直向下的重力；和斜面垂直的支持力；沿斜面方向的力。
29．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
【答案】解：如图所示：
【知识点】实物的电路连接；伏安法测电阻的探究实验
【解析】【解答】测量小灯泡电阻阻值的实验中，除电压表外其余电路元件串联，电压表并在小灯泡两端。滑动变阻器一上一下接入电路，由图可知，电压表测的是电源电压，所以需要将滑动变阻器D接线柱与电压表正接线柱相连的导线画“×”，从滑动变阻器B（或小灯泡右端）接线柱引线到电压表正接线柱即可，作图如下：

【分析】测量灯泡的电阻时，电压表和灯泡并联连接；电流表、滑动变阻器和灯泡串联。
五、计算题
30．如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。
【答案】解：如图所示：
【知识点】作光的折射光路图
【解析】【解答】第一次折射：先过入射点（光线与玻璃上表面的交点），垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；
第二次折射：先过入射点（光线与玻璃下表面的交点），垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：

【分析】光从空气斜射入玻璃中，折射角小于入射角；光从玻璃斜射入空气中，折射角大于入射角。
31．小明做了一个探究鸡蛋悬浮的实验，他在水平桌面上放置一个底面积为1.25×10−2m2的厚度可忽略的圆柱形容器，向容器中注入0.2m深的水，再拿一个鸡蛋，用天平称得其质量为5.5×10−2kg，将它轻轻放入水中，发现鸡蛋沉至容器底部，此时测得水面升高了4mm（水未溢出）。然后，向容器中缓慢加食盐并轻轻搅动，直到鸡蛋恰好悬浮为止，（ρ水=1×103kg/m3，g=10N/kg）求：
（1）未放入鸡蛋前，水对容器底部的压强和压力大小；
（2）当鸡蛋悬浮时，鸡蛋所受的浮力大小；
（3）当鸡蛋悬浮时，盐水的密度是多少？
【答案】（1）解：未放入鸡蛋前，水对容器底部的压强p=ρ水gh=1.0×103kg/m3×10N/kg×0.2m=2000Pa
水对容器底部的压力F=pS=2000Pa×1.25×10-2m2=25N
答：水对容器底部的压强为2000Pa，压力为25N；
（2）解：鸡蛋的重力G=mg=5.5×10-2kg×10N/kg=0.55N
鸡皮悬浮时，受到的浮力等于自身的重力，所以F浮=G=0.55N
答：当鸡蛋悬浮时，鸡蛋所受的浮力的大小为0.55N；
（3）解：鸡蛋放入盐水中，沉底时，水面升高了4mm，鸡蛋排开水的体积，即鸡蛋的体积V=V排=Sh1=1.25×10-2m2×0.004m=5×10-5m3
那么鸡蛋悬浮时，排开盐水的体积等于鸡蛋的体积。据阿基米德原理得，盐水的密度ρ盐=F浮gV排1=0.55N10N/kg×5×10−5m3=1.1×103kg/m3
答：当鸡蛋悬浮时，盐水的密度是1.1×103kg/m3。
【知识点】压强的大小及其计算；液体压强计算公式的应用；阿基米德原理；物体的浮沉条件及其应用
【解析】【分析】（1）根据液体密度和深度，可以计算液体压强大小；根据压强和受力面积的乘积计算压力；
（2）根据物体的质量计算重力，结合悬浮计算浮力大小；
（3）根据浮力和排开液体的体积，可以计算液体密度的大小。
32．小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示，R1、R2均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为20℃的汤加热至100℃，设此汤的比热容为c汤=4.0×103J/(kg⋅℃)，求：
额定电压
220V
额定功率
低温档
48.4W


高温档
500W
（1）汤需要吸收的热量；
（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？
（3）R2的阻值为多少？
【答案】（1）解：由Q=cmΔt可知，汤吸收的热量Q吸=c汤mΔt=4.0×103J/(kg⋅℃)×1kg×(100℃−20℃)=3.2×105J
答：汤需要吸收的热量为3.2×105J；
（2）解：由P=Wt可知，在不考虑热损耗的情况下，电饭煲高温煲汤时需要的时间t=WP高=Q吸P高=3.2×105J500W=640s
答：高温档煲汤需要的时间为640s；
（3）解：由图乙可知，当开关S连接触点2时，仅电阻R1接入电路，根据欧姆定律分析可知，此时电路电流最大，为高温档。由电功率变形式P=U2R可知，电阻R1的阻值R1=U2P高=(220V)2500W=96.8Ω
由图乙可知，当开关S连接触点1时，电阻R1和R2串联接入电路，电路总电阻大，根据欧姆定律分析可知，此时电路电流最小，为低温档。由电功率变形式P=U2R可知，电阻R1和R2的总电阻R1+R2=U2P低=(220V)248.4W=1000Ω
故R2的阻值R2=1000Ω−96.8Ω=903.2Ω
答：R2的阻值为903.2Ω。
【知识点】热量的计算；电功率的计算
【解析】【分析】（1）根据物体的比热容、质量和温度差的乘积，计算吸热多少；
（2）根据消耗的电能和电功率的比值， 计算工作时间；
（3）根据电压和电功率，可以计算用电器的电阻；利用串联电路电阻规律，计算部分电阻大小。
六、实验题
33．在“探究光的反射规律”的实验中，如图所示，水平放置平面镜，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可以绕ON翻折。
（1）实验时，把纸板ENF垂直放在平面镜上，入射光线AO的法线是　 　，光线AO的入射角大小是　 　度；
（2）为了探究反射角与入射角大小的关系，应进行的操作是____；
A．改变纸板与平面镜之间的夹角 B．沿ON向后转动纸板E
C．沿ON向后转动纸板F D．改变入射角的大小
（3）将一束光贴着纸板E沿AO射到镜面上O点，纸板F上会显示出反射光束OB，接着将纸板F绕ON向后翻折，则纸板F上　 　（选填“能”或“不能”）显示出反射光束，由此说明反射光线、入射光线与法线在　 　内（选填“同一平面”或“不同平面”）
（4）若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出。该实验现象说明____。
A．反射角等于入射角 B．在光的反射现象中，光路可逆
【答案】（1）ON；40
（2）D
（3）不能；同一平面
（4）B
【知识点】光的反射定律
【解析】【解答】（1）纸板ENF垂直放在平面镜上，光线沿AO射入，经平面镜反射，沿OB射出。法线与入射光线AO和反射光线OB在同一平面内，且法线垂直于反射面，故入射光线AO的法线是ON。
入射角是入射光线与法线的夹角，由图可知，光线AO的入射角大小为90°−50°=40°
（2）为了探究反射角与入射角大小的关系，使实验结论更具普遍性，可多次改变入射角，记录每次反射角的变化，对比每次入射角和反射角的大小关系，得出实验结论，ABC不符合题意，D符合题意。
故答案为：D。
（3）将纸板F绕ON向后翻折，反射光线的位置并不会随之发生改变，纸板F不能显示出反射光线，这说明反射光线、入射光线和法线在同一平面内。
（4）若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出，说明在光的反射现象中，光路是可逆的，并不能说明反射角等于入射角，A不符合题意，B符合题意。
故答案为：B。

【分析】（1）在反射现象中，法线和反射面垂直；入射角是入射光线和法线的夹角；
（2）探究反射角和入射角的关系，需要多次改变入射角，观察反射角大小；
（3）光在反射时，反射光线、入射光线和法线在同一平面内；
（4）光在反射时，光路是可逆的。
34．如图所示，小勇利用铁架台，带有均匀刻度的杠杆，细线，弹簧测力计，钩码若干（每个钩码质量相同）等实验器材，探究杠杆的平衡条件。
（1）实验前，杠杆静止在图甲所示的位置，则此时杠杆处于　 　（选填“平衡”或“非平衡”）状态；
（2）为了便于测量　 　（选填“力”或“力臂”），应使杠杆在水平位置平衡。为此，应将平衡螺母向　 　（选填“左”或“右”）调节；
（3）将杠杆调成水平位置平衡后，如图乙所示，在A点挂3个钩码，则应在B点挂　 　个钩码，才能使杠杆在水平位置保持平衡；随后两边各取下一个钩码，杠杆　 　（选填“左”或“右”）端将下沉；
（4）小勇用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一小段至如图丙所示位置。在旋转过程中，要使杠杆仍然在水平位置平衡，则弹簧测力计的示数将逐渐　 　（选填“变大”、“变小”或“不变”），原因是　 　；
（5）实验结果表明，杠杆的平衡条件是：动力×　 　=　 　×阻力臂。
【答案】（1）平衡
（2）力臂；左
（3）2；左
（4）变大；力臂变短
（5）动力臂；阻力
【知识点】探究杠杆的平衡条件实验
【解析】【解答】（1）杠杆静止或匀速转动时都属于平衡状态，甲图中杠杆处于静止状态，所以此时杠杆是平衡状态。
（2）当杠杆在水平位置平衡时，支点到悬挂点的距离就是力臂，所以为了便于测量力臂，应使杠杆在水平位置平衡。
甲图中，杠杆的左端上翘，说明右端沉，所以平衡螺母向左端移动，直至杠杆在水平位置平衡。
（3）设杠杆时一个格的长度为L，一个钩码的重力为G，图乙中，左侧钩码对杠杆的拉力看作是动力，右侧钩码对杠杆的拉力看作是阻力，杠杆平衡，此时有3G×2L=F2×3L
解F2=2G，即在在B点挂2个钩码，能使杠杆在水平位置保持平衡。
两边各取下一个钩码，则有2G×2L>G×3L
所以杠杆左端下沉。
（4）小勇用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一小段至如图丙所示位置。在旋转过程中，测力计拉力的力臂变小，要使杠杆仍然在水平位置平衡，根据杠杆平衡条件可知，弹簧测力计的示数将逐渐变大。
（5）实验结果表明，当动力×动力臂=阻力×阻力臂时，杠杆的平衡处于平衡状态，所以杠杆的平衡条件是：动力×动力臂=阻力×阻力臂。

【分析】（1）静止的杠杆处于平衡状态；
（2）水平平衡的杠杆便于测量力臂；平衡螺母像偏高的一侧调节；
（3）根据杠杆的平衡条件，计算杠杆上力的大小；根据已知的力和力臂的乘积，判断杠杆是否平衡；
（4）当杠杆上的拉力倾斜时，力臂减小，拉力变大；
（5）杠杆的平衡条件是动力×动力臂=阻力×阻力臂。
35．张华同学采用如图甲所示的电路图测量额定电压为2.5V的小灯泡的额定功率，电源电压恒为3V。
（1）连接电路时，开关应处于　 　状态，滑动变阻器的滑片应滑到　 　（选填“左”或“右”）端；
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数为0，电流表有示数，产生这一现象的原因是____；
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路
（3）排除故障后，继续进行实验，张华移动滑动变阻器的滑片，记录了多组数据，并绘制出了小灯泡的电流随电压变化的图像，如图乙所示，则该小灯泡的额定功率为　 　W，图像是曲线的主要原因是　 　；
（4）李英同学设计了另一种方案：不用电流表，但增加了一只阻值已知的定值电阻R0，用图丙所示的电路进行实验，也测量出了该小灯泡的额定功率。具体步骤如下：
她闭合开关，调节滑动变阻器滑片，使电压表的示数为小灯泡的额定电压U额；然后保持不变，将电压表接在“a”处的导线换接到“b”处，读出电压表示数U，利用此方法测量出小灯泡的额定功率表达式P=　 　（用已知和所测量的物理量符号表示）。
【答案】（1）断开；右
（2）A
（3）0.625；小灯泡的电阻受温度的影响
（4）U额R0U−U额
【知识点】探究用电器的电功率实验
【解析】【解答】（1）连接电路时，为了保护电路，开关应处于断开状态，滑片应置于变阻器阻值最大处于，即图甲中的变阻器的最右端。
（2）A．实验所用电路为串联电路，电流表有示数，说明电路通路，电压表无示数，且小灯泡不亮，可能是小灯泡短路了。A符合题意；
B．小灯泡断路时，电流表无示数，但电压表与电源接通，电压表有示数，B不符合题意；
C．滑动变阻器短路时，电路通路，电流表有示数，电压表与电源接通，电压表有示数，C不符合题意；
D．滑动变阻器断路，电流表无示数，电压表也无示数，D不符合题意。
故答案为：A。
（3）由图乙知，小灯泡两端的电压为2.5V时，电路中的电流为0.25A，小灯泡的额定功率P=UI=2.5V×0.25A=0.625W
图乙中，图像是曲线是因为小灯泡的电阻受温度的影响，电压增大时，小灯泡灯丝的温度升高，电阻也随之增大。
（4）由图丙知，小灯泡与R0和滑动变阻器串联连接，电压表的导线接在a处时，电压表测小灯泡两端的电压，调节滑片，让电压表的示数为小灯泡的额定电压U额，小灯泡正常工作。滑片位置保持不变，电压表的导线换接到b处时，电压表测量小灯泡及R0的总电压， R0两端的电压U0=U-U额
电路中的电流I0=U0R0=U−U额R0
小灯泡的额定功率P额=U额I0=U额U−U额R0=U额R0U−U额

【分析】（1）连接电路时，开关要断开；滑片在电阻最大处；
（2）在串联电路中，电压表无示数，电流表有示数，电压表测量的位置短路；
（3）根据电压和电流的乘积计算电功率；灯丝电阻随温度改变而改变；
（4）利用电压表和定值电阻测量灯泡电功率时，电压表分压测量灯泡的分压和定值电阻的分压，利用定值电阻的电压和电阻的比值， 计算电流；再根据串联电路电流相等，利用灯泡的电压和电流的乘积计算电功率。
