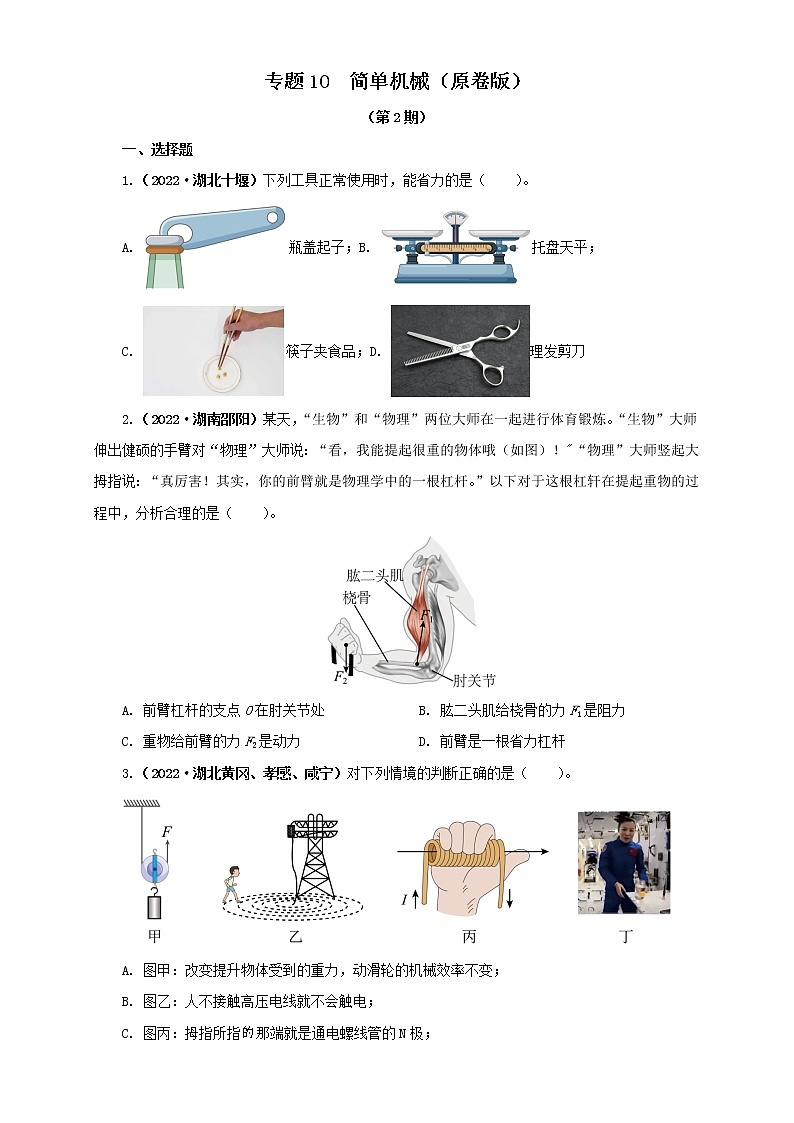

专题10  简单机械（原卷版）

（第2期）

一、选择题

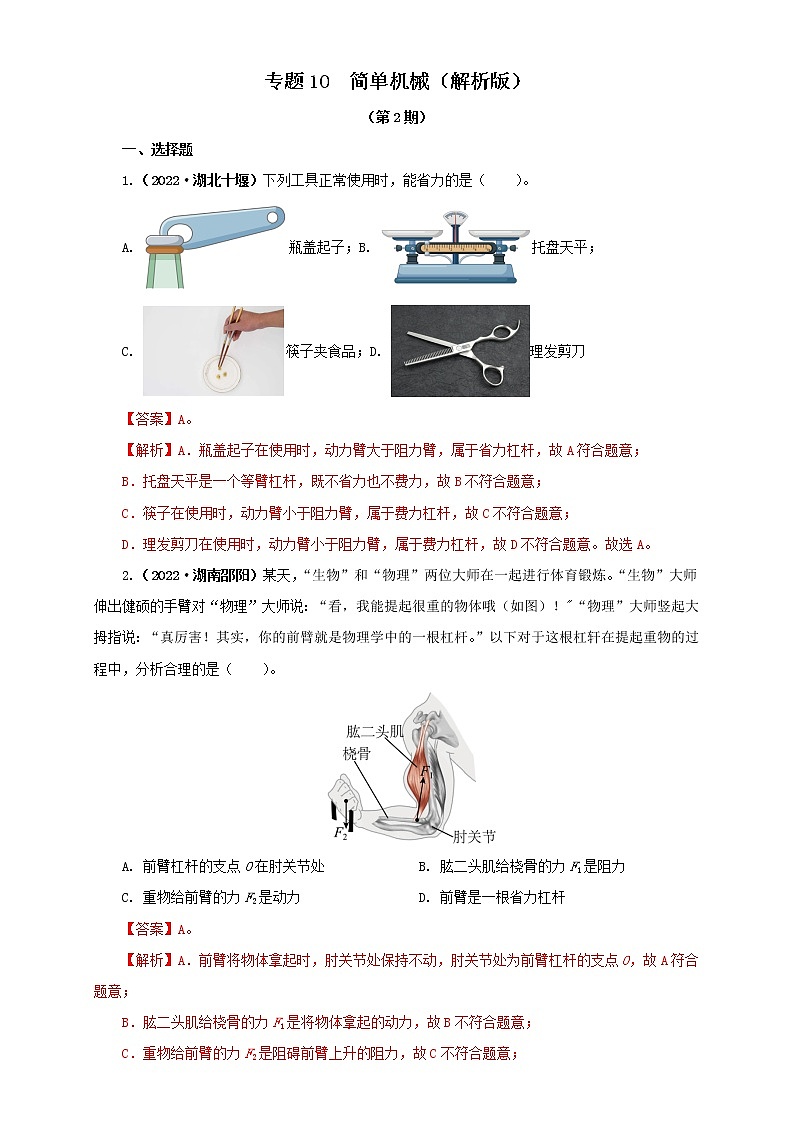

1.（2022·湖北十堰）下列工具正常使用时，能省力的是（　　）。

A. 瓶盖起子；B. 托盘天平；

C. 筷子夹食品；D. 理发剪刀

2.（2022·湖南邵阳）某天，“生物”和“物理”两位大师在一起进行体育锻炼。“生物”大师伸出健硕的手臂对“物理”大师说：“看，我能提起很重的物体哦（如图）！"“物理”大师竖起大拇指说：“真厉害！其实，你的前臂就是物理学中的一根杠杆。”以下对于这根杠轩在提起重物的过程中，分析合理的是（　　）。

A. 前臂杠杆的支点O在肘关节处 B. 肱二头肌给桡骨的力F1是阻力

C. 重物给前臂的力F2是动力 D. 前臂是一根省力杠杆

3.（2022·湖北黄冈、孝感、咸宁）对下列情境的判断正确的是（　　）。

A. 图甲：改变提升物体受到的重力，动滑轮的机械效率不变；

B. 图乙：人不接触高压电线就不会触电；

C. 图丙：拇指所指那端就是通电螺线管的N极；

D. 图丁：天宫课堂授课是通过超声波实现天地之间的互动

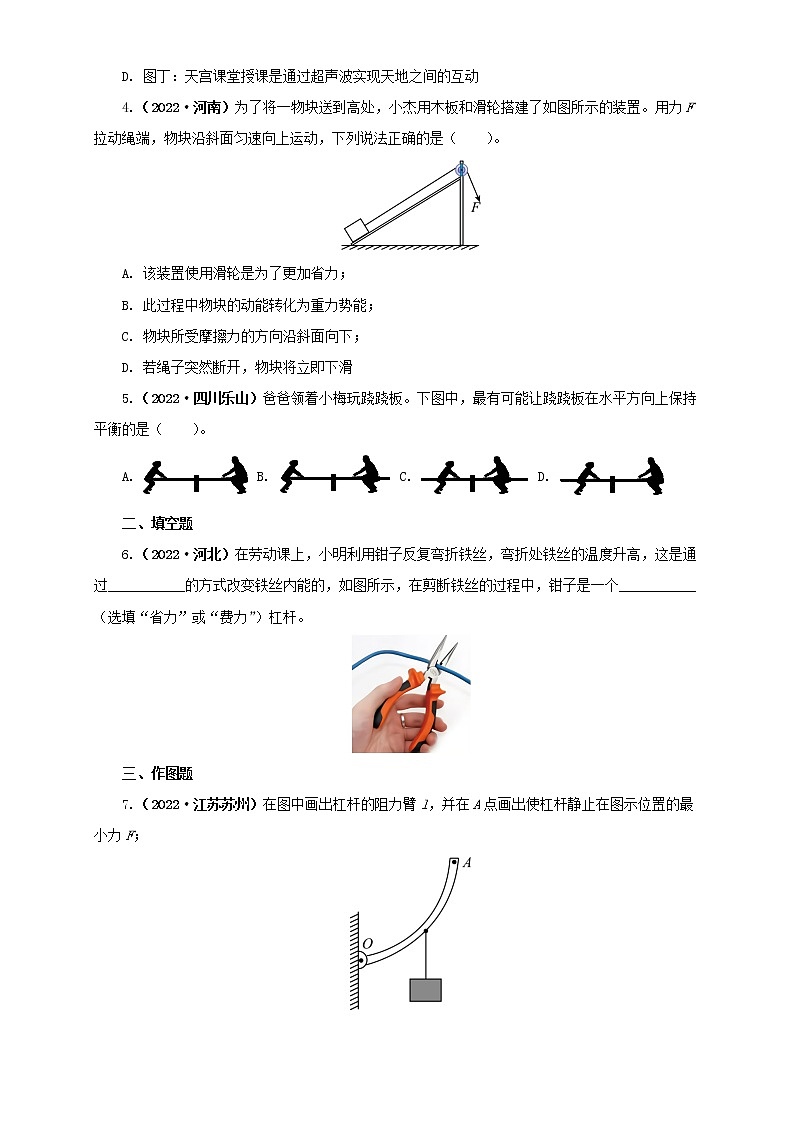

4.（2022·河南）为了将一物块送到高处，小杰用木板和滑轮搭建了如图所示的装置。用力F拉动绳端，物块沿斜面匀速向上运动，下列说法正确的是（　　）。

A. 该装置使用滑轮是为了更加省力；

B. 此过程中物块的动能转化为重力势能；

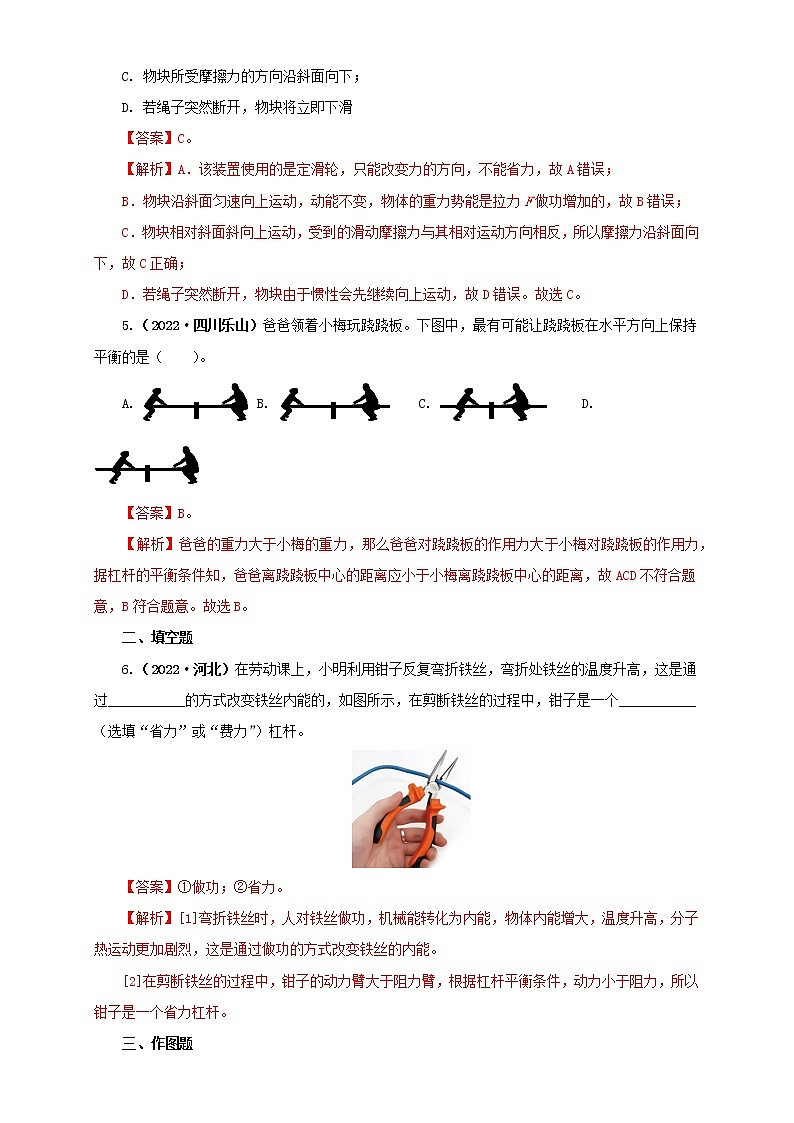

C. 物块所受摩擦力的方向沿斜面向下；

D. 若绳子突然断开，物块将立即下滑

5.（2022·四川乐山）爸爸领着小梅玩跷跷板。下图中，最有可能让跷跷板在水平方向上保持平衡的是（　　）。

A.  B. C. D.

二、填空题

6.（2022·河北）在劳动课上，小明利用钳子反复弯折铁丝，弯折处铁丝的温度升高，这是通过___________的方式改变铁丝内能的，如图所示，在剪断铁丝的过程中，钳子是一个___________（选填“省力”或“费力”）杠杆。

三、作图题

7.（2022·江苏苏州）在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；

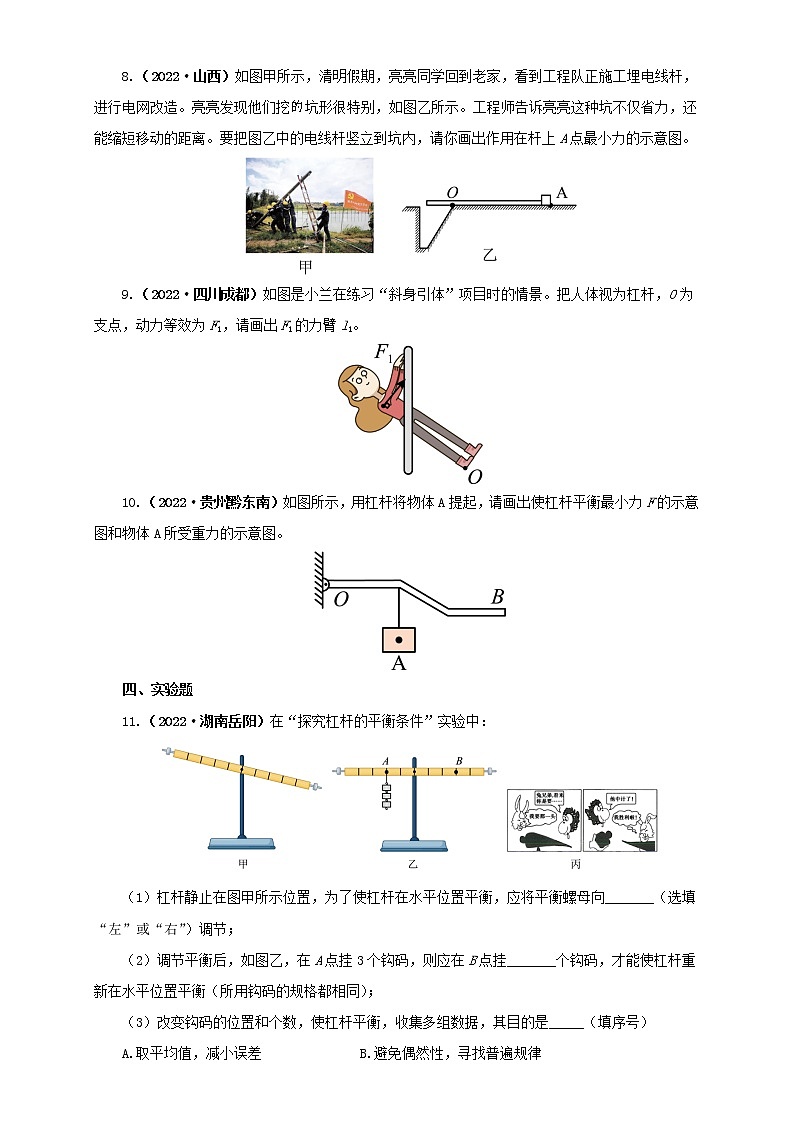

8.（2022·山西）如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行电网改造。亮亮发现他们挖坑形很特别，如图乙所示。工程师告诉亮亮这种坑不仅省力，还能缩短移动的距离。要把图乙中的电线杆竖立到坑内，请你画出作用在杆上A点最小力的示意图。

9.（2022·四川成都）如图是小兰在练习“斜身引体”项目时的情景。把人体视为杠杆，O为支点，动力等效为F1，请画出F1的力臂l1。

10.（2022·贵州黔东南）如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物体A所受重力的示意图。

四、实验题

11.（2022·湖南岳阳）在“探究杠杆的平衡条件”实验中：

（1）杠杆静止在图甲所示位置，为了使杠杆在水平位置平衡，应将平衡螺母向_______（选填“左”或“右”）调节；

（2）调节平衡后，如图乙，在A点挂3个钩码，则应在B点挂_______个钩码，才能使杠杆重新在水平位置平衡（所用钩码的规格都相同）；

（3）改变钩码的位置和个数，使杠杆平衡，收集多组数据，其目的是_____（填序号）

A.取平均值，减小误差              B.避免偶然性，寻找普遍规律

（4）看图丙的漫画，根据杠杆的平衡条件分析，小兔分得的萝卜质量_______（选填“大于”、“等于”或“小于”）小猴的。

12.（2022·湖北随州）在“探究杠杆的平衡条件”实验中：

（1）实验前，杠杆静止在如图甲所示的位置，此时杠杆处于________（选填“平衡”或“非平衡”）状态。为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向________（选填“左”或“右”）调。

（2）调节杠杆在水平位置平衡后，某小组的同学得到了如下表所示的实验数据，由此可总结出杠杆的平衡条件：________（用F1、F2、l1、l2表示）。

（3）在完成实验后，陶子同学在A处挂了3个钩码（每个钩码重1N，杠杆上每格的长度为10cm），如图乙所示，他将弹簧测力计斜向下拉，杠杆水平平衡（OA＝30cm，OB＝40cm），此时拉力与水平方向的夹角为30°，则弹簧测力计的示数为_______N。

13.（2022·河南）在探究杠杆平衡条件的实验中：

（1）将装置放在水平桌面上，静止时如图所示。为了使杠杆在水平位置平衡，应将螺母向_________    （选填“左”或“右”）调节；

（2）实验中，在杠杆两侧挂上不同数量的钩码，第1、2次杠杆平衡时的数据已填入表。图是第3次杠杆平衡时的情景，此次杠杆右侧的阻力和阻力臂的数据①为________，②为___________；

（3）分析实验数据，可归纳出杠杆的平衡条件：_____________；

（4）某小组对实验过程交流、讨论后，按图所示又进行了实验。老师肯定了他们的做法，并指出，用弹簧测力计斜拉可使结论更具普遍性，因为这样做改变了__________。在测量拉力F的力臂时，小组内有不同的意见，你认为拉力的力臂应为___________（选填“OA”“OB”或“AB”）。

14.（2022·湖南长沙）为了探究杠杆的平衡条件，小庆将安装好的器材放到水平桌面上，调节平衡螺母，使杠杆在水平位置平衡。

（1）某次实验时，小庆在已调好的杠杆两侧挂上钩码后，出现如图所示的情形。为了使杠杆在水平位置平衡，下列操作正确的是___________；

A.将左侧钩码向左移动    B.将右侧钩码向右移动    C.将平衡螺母向左调节

（2）正确完成实验后，获得的三组数据如下表所示。

分析数据可得杠杆的平衡条件：___________。

15.（2022·四川眉山）在“探究杠杆的平衡条件”实验中，小叶同学用刻度均匀的轻质杠杆完成以下实验，已知每个钩码重0.5N。

（1）杠杆处于如图甲状态时，若要使杠杆在水平位置平衡，应将平衡螺母向______（选填“左”或“右”）调节。杠杆是否处于水平位置平衡，是由杠杆与重垂线是否垂直来判断的，这是利用了重力的方向总是______。

（2）小叶同学完成一次操作后，实验现象如图乙所示。记录的数据为：动力F1=2N，动力臂=1cm；阻力F2=1N，阻力臂=2cm。他测出了这组数据后就得出了“动力+动力臂=阻力+阻力臂”的结论，你认为他的结论是______（选填“正确”或“错误”）的，理由是______。

（3）小叶与同学又将实验改装成图丙，在A处正下方悬挂一不吸水的石块，B处施加一个与竖直方向夹角为60°的拉力F=4N，杠杆恰好在水平位置平衡，此时杠杆为______（选填“省力”、“费力”或“等臂”）杠杆。若将该石块浸没在水中且不触底，要使杠杆在水平位置再次平衡，应在B处竖直向上施加拉力为______N。（已知ρ石=2.0×103kg/m3，ρ水=1.0×103kg/m3，g=10N/kg）

五、计算题

16.（2022·湖北黄冈、孝感、咸宁）由我国自主研制、体现中国力量与中国速度的大国重器，世界首台千吨级运、架一体机“昆仑号”，可为高铁、道路桥梁的建设高效铺设箱梁。某次架桥时，要将一段重为1.0×107N的箱梁运到铺设位置。

（1）当箱梁静止在水平桥面时，箱梁与桥面的接触面积为200m2，求箱梁对桥面的压强；

（2）工作时，“昆仑号”将箱梁自桥面竖直向上提升0.6 m，固定好后，载着箱梁水平向前运动了30m。求此过程中克服箱梁所受重力做的功；

（3）如图所示，“昆仑号”将箱梁运到桥墩A、B之间的正上方时水平静止。图中l1表示MN的水平距离，l2表示ON的水平距离，G表示“昆仑号”与箱梁受到的总重力（不包括轮车A受到的重力）、其重心在O点，F表示桥墩B上的支腿对“昆仑号”竖直向上的支持力。请推导支持力F的表达式（用字母表示）。

17.（2022·湖北武汉）我国万米深潜作业次数和下潜人数位居世界首位。图甲所示为我国“奋斗者"号载人潜水器的海试现场。

（1）潜水器的前边固定着一个采样篮，里面放着海底沉积物采样器等工具，采样器是一个下端开口的圆柱形玻璃管。潜水器两侧各连着一只机械手臂，其中一只机械手臂的简化示意图如图乙所示，它由金属杆AB、OC和可以伸缩的液压杆AC组成，C点为机械手臂和潜水器的连接点。当液压杆伸长或缩短时，会带动金属杆AB绕着O点转动，金属杆B端就会向上提或向下压采样器；

①请在图乙中画出水平金属杆的B端竖直向下压采样器时，采样器对金属杆AB的力的示意图；

②若OA、OC和AC的长分别是18cm、24cm和30cm，OB的长是72cm，这只机械手臂的液压杆AC对水平金属杆A端的拉力是200N，玻璃管水平的圆环形管口和海底沉积物的接触面积是2cm2时，则竖直状态下的玻璃管的圆环形管口对海底沉积物产生的压强是多少Pa?（不考虑金属杆AB和采样器它们受到的重力和浮力）

（2）总质量是36t且处于悬浮状态的潜水器在海底完成作业后，会抛卸吸附在舱外的压载铁再上浮。为了确保舱内作业人员的安全，科学家们在设计“奋斗者”号时，可以让潜水器在不能抛卸压载铁时进行“断臂求生”，即让潜水器在深海抛掉两只机械手臂和采样篮等物体后再上浮。若某次深海演练抛掉质量是1.8t。体积是0.3m3的两只机械手臂和采样篮等物体，则此时潜水器受到的浮力是多少N?浮力比重力大多少N?

18.（2022·广东广州）如图1，工人将重500N的货物推入静止的货柜中（忽略空气阻力，g取10Nkg）。

（1）在斜面上货物受到沿斜面向上250N的推力F。从P点匀速运动到Q点用时4s。求此过程

①F的功率；（      ）

②斜面的机械效率。（      ）

（2）在货柜的同一水平底面上，货物受到水平向右100N的推力F，从A点匀速运动到B点用时1s，在B点撤去F，货物持续运动0.5s停在D点；

①用“●”表示货物，在方框中画出货物在O点的受力示意图；（     ）

②货物到A点时为计时起点，在图2中面出0~1.2s货物所受摩擦力的大小随时间变化的图象；（      ）

（3）图3中的尾板等效成图4中以O为支点的杠杆，处于水平静止，尾板自重为G、受到绳的拉力为F（忽略绳重）：

①在图4中画出F的力臂l；（     ）

②绳长一定，绳按图5方式悬挂，尾板仍处于水平静止，则此时尾板受到绳的拉力F4___________ F3（选填“>”、“=”、“＜”）。

19.（2022·湖南郴州）如图所示，用细线将一质量可忽略不计的杠杆悬挂起来，把质量为0.3kg的物体A用细线悬挂在杠杆的C处；质量为0.5kg的物体B（B不溶于水）用细线悬挂在杠杆的D处。当物体B浸没于水中静止时，杠杆恰好在水平位置平衡。此时C、D到O点的距离分别为20cm、30cm。（g取10N/kg）求：

（1）物体A的重力；

（2）细线对物体B的拉力；

（3）物体B的体积。

20.（2022·四川达州）某兴趣小组设计了一个水塔水位监测装置，图甲是该装置的部分简化模型，轻质硬杆AB能绕O点无摩擦转动，AO∶OB=2∶3，物体N是一个不吸水的柱体，打开阀门，假定水的流量相同，物体M对压力传感器的压强p与水流时间t的关系如图乙所示，t2时刻装置自动报警，t3时刻塔内水流完，杠杆始终在水平位置平衡。已知正方体M的密度为6×103kg/m3，棱长为0.1m，悬挂物体M、N的轻质细绳不可伸长，g取10N/kg，ρ水=1.0×103kg/m3，单位时间内水通过阀门处管道横截面的体积为水的流量，求：

（1）物体M的重力大小；

（2）t1时刻杠杆A端所受拉力大小；

（3）物体N的密度。
