2023成都高三摸底测试（零诊）物理含答案

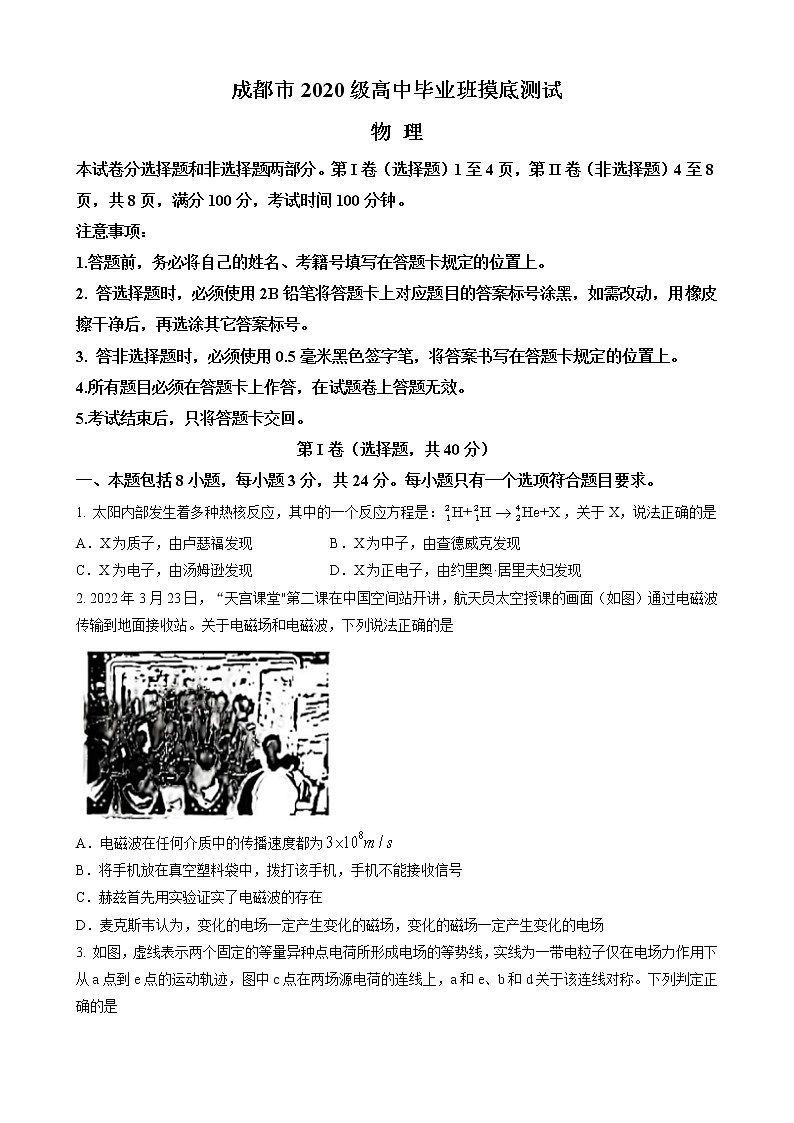

成都市2020级高中毕业班摸底测试

物 理

本试卷分选择题和非选择题两部分。第I卷（选择题）1至4页，第II卷（非选择题）4至8页，共8页，满分100分，考试时间100分钟。

注意事项：

1.答题前，务必将自己的姓名、考籍号填写在答题卡规定的位置上。

2. 答选择题时，必须使用2B铅笔将答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。

3. 答非选择题时，必须使用0.5毫米黑色签字笔，将答案书写在答题卡规定的位置上。

4.所有题目必须在答题卡上作答，在试题卷上答题无效。

5.考试结束后，只将答题卡交回。

第I卷（选择题，共40分）

一、本题包括8小题，每小题3分，共24分。每小题只有一个选项符合题目要求。

1. 太阳内部发生着多种热核反应，其中的一个反应方程是：，关于X，说法正确的是

A．X为质子，由卢瑟福发现           B．X为中子，由查德威克发现

C．X为电子，由汤姆逊发现           D．X为正电子，由约里奥·居里夫妇发现

2. 2022年3月23日，“天宫课堂"第二课在中国空间站开讲，航天员太空授课的画面（如图）通过电磁波传输到地面接收站。关于电磁场和电磁波，下列说法正确的是

A．电磁波在任何介质中的传播速度都为

B．将手机放在真空塑料袋中，拨打该手机，手机不能接收信号

C．赫兹首先用实验证实了电磁波的存在

D．麦克斯韦认为，变化的电场一定产生变化的磁场，变化的磁场一定产生变化的电场

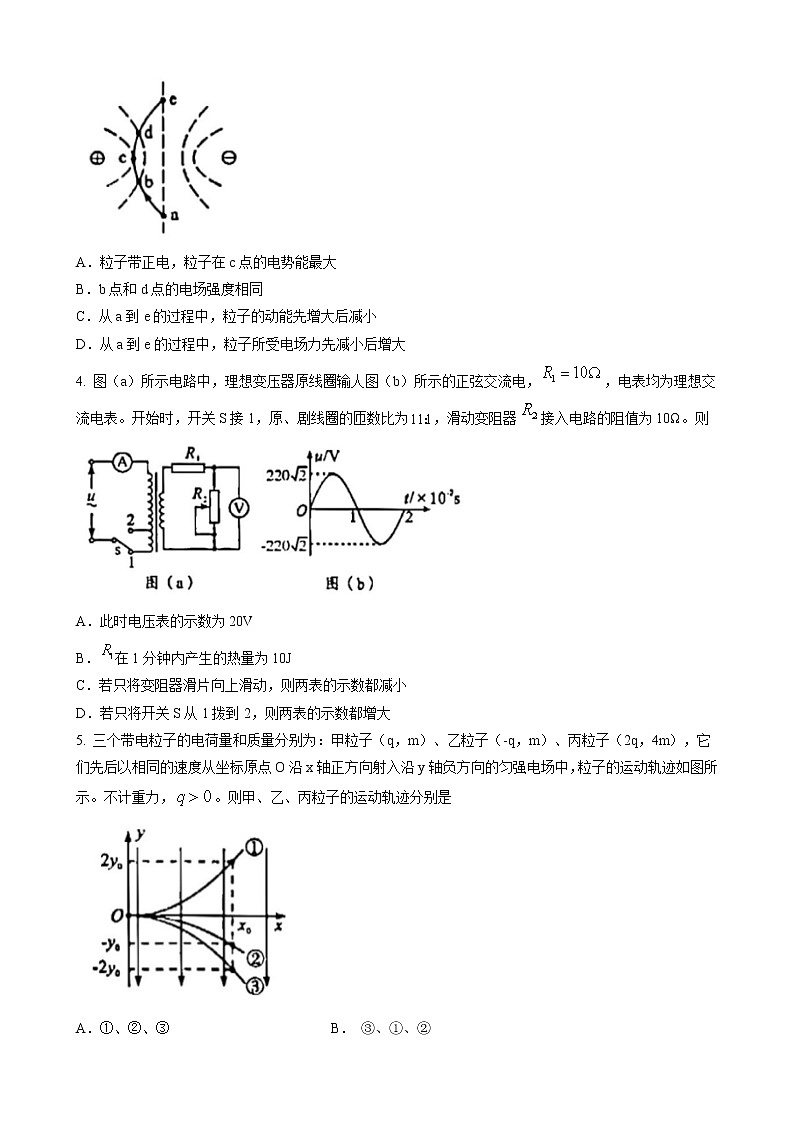

3. 如图，虚线表示两个固定的等量异种点电荷所形成电场的等势线，实线为一带电粒子仅在电场力作用下从a点到e点的运动轨迹，图中c点在两场源电荷的连线上，a和e、b和d关于该连线对称。下列判定正确的是

A．粒子带正电，粒子在c点的电势能最大

B．b点和d点的电场强度相同

C．从a到e的过程中，粒子的动能先增大后减小

D．从a到e的过程中，粒子所受电场力先减小后增大

4. 图（a）所示电路中，理想变压器原线圈输人图（b）所示的正弦交流电，，电表均为理想交流电表。开始时，开关S接1，原、剧线圈的匝数比为，滑动变阻器接入电路的阻值为10Ω。则

A．此时电压表的示数为20V

B．在1分钟内产生的热量为10J

C．若只将变阻器滑片向上滑动，则两表的示数都减小

D．若只将开关S从1拨到2，则两表的示数都增大

5. 三个带电粒子的电荷量和质量分别为：甲粒子（q，m）、乙粒子（-q，m）、丙粒子（2q，4m），它们先后以相同的速度从坐标原点O沿x轴正方向射入沿y轴负方向的匀强电场中，粒子的运动轨迹如图所示。不计重力，。则甲、乙、丙粒子的运动轨迹分别是

A．①、②、③                       B． ③、①、②

C．②、①、③                       D．③、②、①

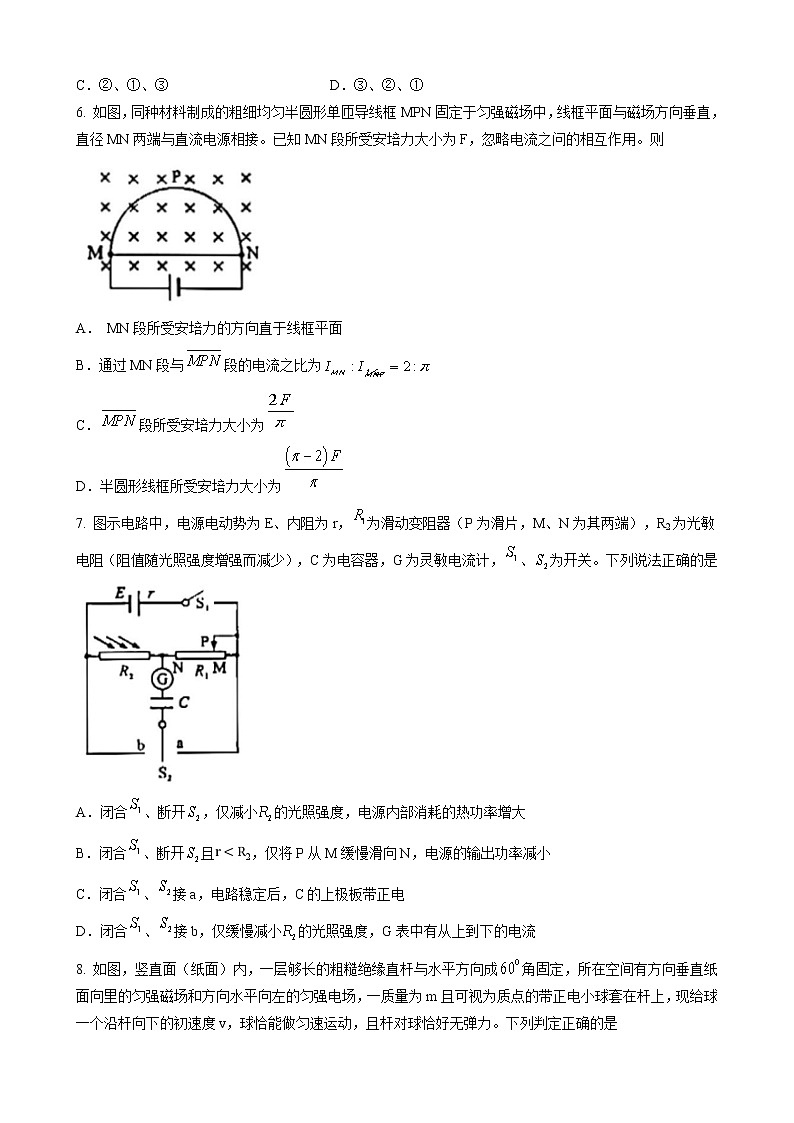

6. 如图，同种材料制成的粗细均匀半圆形单匝导线框MPN固定于匀强磁场中，线框平面与磁场方向垂直，直径MN两端与直流电源相接。已知MN段所受安培力大小为F，忽略电流之问的相互作用。则

A． MN段所受安培力的方向直于线框平面

B．通过MN段与段的电流之比为

C．段所受安培力大小为

D．半圆形线框所受安培力大小为

7. 图示电路中，电源电动势为E、内阻为r，为滑动变阻器（P为滑片，M、N为其两端），R2为光敏电阻（阻值随光照强度增强而减少），C为电容器，G为灵敏电流计，、为开关。下列说法正确的是

A．闭合、断开，仅减小的光照强度，电源内部消耗的热功率增大

B．闭合、断开且2，仅将P从M缓慢滑向N，电源的输出功率减小

C．闭合、接a，电路稳定后，C的上极板带正电

D．闭合、接b，仅缓慢减小的光照强度，G表中有从上到下的电流

8. 如图，竖直面（纸面）内，一层够长的粗糙绝缘直杆与水平方向成角固定，所在空间有方向垂直纸面向里的匀强磁场和方向水平向左的匀强电场，一质量为m且可视为质点的带正电小球套在杆上，现给球一个沿杆向下的初速度v，球恰能做匀速运动，且杆对球恰好无弹力。下列判定正确的是

A．电场强度与磁感应强度的大小关系为

B．若在球运动的过程中仅撤去磁场，球仍将保持速度v做匀速运动

C．若仅将球的初速度大小变为，球将做加速度不断减小的减速运动直至静止

D．若仅将球的初速度大小变为2v，球沿杆运动的过程中，克服摩擦力做的功为

二、本题包括4小题，每小题4分，共16分。每小题给出的四个选项中，有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分。

9. 关于磁场和磁现象，下列说法正确的是

A．两根电流方向相同的长直导线相互吸引，是通过磁场实现的

B．在地球外部，赤道附近的地磁场强于南北极附近的地磁场

C．回旋加速器加速带电粒子时既利用了电场也利用了磁场，粒子最后的速度由加速电压决定

D．在磁场中，a粒子和β粒子不一定偏转，射线则一定不会偏转

10. 金属甲和金属乙发生光电效应时，光电子的最大初动能与入射光的波长倒数的关系如图所示，已知普朗克常量为h，真空中的光速为c。则

A．金属甲、乙的-围线的斜率均等于h

B．金属乙的逸出功为hcb

C．要使金属甲发生光电效应，入射光的波长需要大于

D．能使金属乙发生光电效应的入射光，一定能使金属甲发生光电效应

11. 如图（a），螺线管内有一平行于轴线的匀强磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与U型导线框abcd相连，abcd内有一柔软的正方形金属环L，L与abcd共面，当B随时间t按图（b）所示规律变化时

A．0~内，导线框中有顺时针方向的感应电流

B．0~内，金属环L有收缩趋势

C．~内，a点电势高于d点电势

D．内，金属环L中有逆时针方向的感应电流

12. 如图，某质谱仪的静电分析器通道中心线半径为R，通道内有均匀辐向电场（方向指向图心O），中心线处的场强大小为磁分析器中分布着方向垂直于纸面向外的匀强磁场，其右边界与静电分析器的左边界平行，由粒子源发出不同种类的带电粒子，其中粒子a和b（初速度为零，重力不计），经加速电场加速后由小孔进入静电分析器，恰好做匀速圆周运动，而后经小孔垂直磁场边界进入磁分析器，最终打在胶片M上；a和b的运动轨迹如图所示。下列判定正确的是

A．a和b均带负电，图中P板电势低于Q板电势

B．加速电场的电压

C．a经过时的速度小于b经过时的速度

D．a的比荷小于b的比荷

第II卷（非选择题，共60分）

三、非选择题：本卷包括必考题和选考题两部分。第13~17题为必考题，每个试题考生都必须做答。第18~19题为选考题，考生根据要求做答。

（一）必考题（共48分）

13.（6分）图（a）为简易多用电表的电路图。电源E为直流电源、、、和是定值电阻；表头G的偏电流为5mA，内阻为20Ω；虚线方框为换挡开关；A端和B端分别与两表笔相连。该多用电表共有5个挡位，分别为，直流电压5V挡和10V挡，直流电流10mA挡和25mA挡，欧姆×10Ω挡。

（1）多用电表的B端应与___________（填“红”或“黑”）色表笔相连接。

（2）若换挡开关与3相连，测量中，表盘指针稳定时如图（b）所示，则其读数为___________。

（3）若要使用直流电压5V挡，则换挡开关应与___________相连（选填“1”、“2”、“3”、“4”或“5”）。

（4）若换挡开关与1相连，则表头G满偏时，流经A端和B端的电流为___________mA。

14.（8分）随着智手机耗电的增加，充电宝成为外出常备物品。为测量某款充电宝（可视为跟蓄电池和干电池一样的可移动直流电源）在充满电后的电动势和内阻，某同学拆开了充电宝，在里面找到连接正极和负极的两根导线，准备开始实验。实验室提供的器材如下；

A．充电宝E（电动势约为5V）

B．电压表V（量程2.5V，内阻约几千欧）

C．电流表A（量程1.5A，内阻约为0.03Ω）

D．滑动变阻器（最大阻值为10Ω）

E．电阻箱（最大阻值为9999.9Ω）

F．开关、，导线若干

（1）该同学发现V表量程太小，准备把V表改装成量程为5V的电压表，而改装前需要知道V表的内阻，为此他设计了图（a）所示的实验电路。实验步骤如下，

①按图（a）连接电路，将变阻器的滑片置于最___________（填“左”成“右”）侧，且将电阻箱调至阻值最大；

②闭合开关、，滑动的滑片，使V表的指针指在2.5V处，断开，调节电阻箱，使V表的指针指在1.5V处，此时电阻箱的示数为2000.0Ω，则V表的内阻=___________Ω。

③将电阻箱的阻值调到=_        Ω，使其与V表___________（选填“并”或“串”）联，就改装成了量程为5.0V的电压表。

（2）该同学利用A表和改装好的电压表测量充电的电动势与内阻，设计的电路如图（b）所示。若根据测出的多组V表示数U与A表示数I，得到的U—I图线如图（c）所示，则充电宝的电动势E=___________V，内阻r=         Ω。（结果均取2位有效数字）

15.（8分）如图，竖直面内，圆心在O点的圆弧轨道AB与水平轨道BC平滑对接于B点，轨道固定且绝缘，所在空间有方向水平向右（与OA平行）的匀强电场。从图弧轨道上最高点A由静止释放一质量为m、电荷量为q的小球，小球在水平轨道上向左能够到达的最远点为D，。小球可视为质点，不计一切摩擦，重力加速度大小为g。求：

（1）电场的场强大小；

（2）小球通过圆弧轨道上B点时对轨道的压力大小。

16.（12分）如图，质量且电阻不计的U形导体框放置在倾角的固定绝缘斜面上，与导体框底边MN相距的下方有方向垂直于斜面向下的矩形匀强磁场区域，MN平行于磁场边界和斜面底边，电阻R=2Ω的金园棒PQ置于导体框上，与MN相距。现同时由静止释放PQ棒和导体框，当MN刚好进入磁场时，导体枢恰好做匀速运动，当MN刚好离开磁场时，PQ棒恰好进入磁场也做匀速运动。MN和PQ棒的长度均为，PQ棒与导体框接触良好，不计一切摩擦，忽略电流之间的相互作用，重力加速度g=10m/s2。求

（1）磁场的磁感应强度大小B；

（2）PO棒的质量m0；

（3）从释放PQ棒和导体框到PQ棒离开磁场的 &整个过程中，回路中产生的焦耳热Q。

17.（14分）

离子注入是芯片制造的一道重要工序，图为某离子注入示意图，纸面内，一束质量、电荷量C的静止负离子（不计重力），经加速电场后，沿水平虚线PQ通过速度选择器，从y轴上Q（0，1m）点垂直y轴射入xOy坐标系，经磁场、电场偏转后射到x轴上，从而实现离子注入。速度选择器中，匀强磁场的方向垂直纸面向里，磁感应强度，匀强电场的方向沿y轴负方向，场强。xOy坐标系内有一边界线AO，区域有某一来知范围的匀强磁场（方向垂直纸面向里，磁感应强度为），AOx区城有沿x轴负方向的匀强电场，

（1）求加速电场的电压

（2）若离子在AOy区域内始终在矩形磁场中运动，且，求矩形磁场区域的最小面积；

（3）若大小可调且充满整个区域，为了使离子都能打到x轴上，则调整后的磁感应强度大小应满足什么条件？

（二）选考题：共12分，请考生从2道题中任选一题做答，并用2B铅笔在答题卡上把所选题目的题号涂黑。注意所做题目的题号必须与所涂题目的题号一致，在答题卡选答区域指定位置答题，如果多做，则按所做的第一题计分。

18.[物理—选修3—3]（12分）

（1）（4分）著名的“卡诺循环”是由法国工程师卡诺于1824年提出的，它可用于分析热机的工作过程。如图所示，一定质量的理想气体经过“卡诺循环”，从状态A经过程AB、BC、CD、DA后又回到状态A，其中，过程AB和CD为等温过程，过程BC和DA为绝热过程，下列说法正确的是___________，（填正确答案标号，选对1个得2分，选对2个得3分，选对3个得4分。选错1个扣2分，最低得0分。）

A．AB过程中，气体从外界吸热并全部用来对外做功

B．BC过程中，因气体既不吸热也不放热，故气体的内能不变

C． CD过程中，因外界对气体做功，故气体的内能增大

D．DA过程中，气体分子的平均动能增大

E。经过ABCD一个循环过程，气体所做的总功等于ABCD段曲线所围的面积

（2）（8分）如图，厚度不计的活塞C将圆柱形导热气缸分为A、B两室，A、B中各封有一定质量的理想气体，A室左侧连通一竖直放置的U形玻璃细管（管内气体的体积可忽略）；当关团B室右侧的阀门K且缸内气体温度为时，A、B两室容积恰好相等，U形管左、右水银面高度差为。外界大气压，不计一切摩擦。

（1）打开阀门K，使B室缓慢漏气，保持缸内气体温度恒为，当活塞C不再移动时，求A室和B室的体积之比；

（II）保持阀门K打开，再对A室气体缓慢加热，当温度达到时，求U形管左、右水银面的高度差。

19.[物理—选修3—4]（12分）

（1）（4分）如图，波源在的P点，其振动引起的简谐横波沿x轴正方向传播，振幅，实线是时刻的波形曲线，此时波刚好传播到处：虚线是时刻的波形曲线，此时波刚好传播到处。则：①该列波的波速为___________m/s，周期为___________s；②波源的起振方向沿y轴___________（填“正”或“负”）方向：③从波源起振到时刻，原点O处的质点通过的路程为___________m。

（2）（8分）2022年2月4日，北京冬奥会开幕式惊艳全球，这场视听盛宴的最大“功臣”非LED显示技术莫属。发光二极管（LED）可高效地将电能转化为光能，在照明、平板显示、医疗器件等领域具有广泛的用途。有一种发光二极管，它由透明柱体和发光管芯组成。如图所示为一透明柱体的纵截面，柱体上半部分是球心为O、半径为R的半球体，M是球体的顶点，柱体下半部分是高度为R的圆柱体， 其下表面的圆心为D、半径为R，管芯发光区域是半径为r且紧贴柱体下表面的圆面（PQ是直径，圆心也在D点）。

（I）若透明体的折射率，真空中光速为c，求光从P点沿直线传播到M点的时间t；

（II）为使管芯发出的光到达球面时都不发生全反射，透明体的折射率n应满足什么条件？

成都市2020级高中毕业班摸底测试

物理试题参考答案及评分意见

第I卷（选择题，共40分）

一、单项选择题（共24分）

1. B 2. C 3. A 4. D 5. B 6. C 7. D 8. D

二、多项选择题（共16分）

9. AD 10. BD 11. AC 12. CD

第II卷（非选择题，共60分）

三、非选择题（共60分）

（一）必考题

13.（6分）（1）红（1分） （2） 110Ω（2分）（若无单位，只得1分） （3）4（2分）

（4） 25（1分）

14.（8分）（1）①左（1分） ②3000.0或3000（1分） ③3000.0或3000（1分）率（1分）

（2） 4.8（2分） 1.6（2分）

15.（8分）解：（1）设圆弧轨道的半径为R

小球从A到D，由能量守恒定律有：（2分）

解得：（2分）

（2）小球从B到D，由能量守恒定律有：（1分）

在弧轨道上B点，对小球由牛钡第二定律有：（1分）

联立解得：（1分）

由牛顿第三定律可得压力大小为：（1分）

（其它合理解法，参照给分）

16.（12分）解：（1）设MN进入磁场前瞬间的速度为，进入前框和棒一起做相同的匀加速直线运动对框，由动能定理有：（1分）

代入数据得：

MN进入磁场后切割磁感线，产生的感应电动势为：Lv1（1分）

回路电流为：

导体框在磁场中受重力、支持力、压力、安培力作用做匀速运动

安培力大小为：（1分）

由力的平衡条件有：（1分）

代入数据解得：（1分）

（2） 设PQ棒进入磁场前瞬间的速度为，进入前棒一直做匀加速直线运动，同理，对棒，由动能定理有：（1分）

代人数据得：

棒进入磁场后切割磁感线，产生的感应电动势为：

回路电流为：

棒在磁场中受重力、支持力、安培力作用做匀速运动

安培力大小为

由力的平衡条件有：（1分）

代人数据解得：（1分）

（3）设磁场的宽度为x，MN在磁场中运动的时间为△t

由题意，（1分）

代入数据得：

故：（1分）

导体框和PQ棒先后在磁场中做匀速运动

PQ棒和导体框克服安培力散的功分别为：

故整个过程中回路产生的焦耳热为：（1分）

代入数据解得：（1分）

（其它合理解法，参照给分）

17.（14分）（1）设离子经加速电场加速后的速度大小为v

因离于沿水平虚线PQ通过速度选择器，故由力的平衡条件有：（1分）

代人数据得：（1分）

离子在加速电场中加速，由动能定理有：（2分）

代人数据解得：（1分）

（2）离子在磁场中做匀速圆周运动，设轨道半径为r

由牛顿第二定律有：（1分）

代入数据得。（1分）

作出离子的运动轨迹如答图1所示，其中，为圆心，M为轨迹与OA的交点因，且，可知

由几何关系可知，满足题设条件的磁场区域长度为：（1分）

宽度为：r（1分）

解得矩形磁场区域的最小面积为：（1分）

（3） 只要离于能够经OA进入电场中，离子就具有沿y轴负方向的分速度，故一定能打在x轴上。如答图2所示，设离子在磁场中的轨迹恰好与OA相切于N点，此时的圆心为，轨道半径为

此种情况下，由几何关系有：（1分）

由牛顿第二定律有：（1分）

代人数据得：（1分）

所以，满足题设条件的磁感应强度大小为：（1分）

（其它合理解法，参照给分）

（二）选考题

18.[物理—选修3—3]12分）

（1）（4分）ADE

（2）（8分）解：（1）阀门K关闭时，设A宣的体积为

此时A室气体的压强为：（1分）

打开K，当C不再移动时，U形管左、右水银面齐平，A室气体压强为p0，体积设为

A室气体经历等温变化，由玻意耳定律有：（1分）

代入数据解得：（1分）

故B室气体的体积为：0

所以，A室和B盒的体积之比为：（1分）

（ii）保持K打开，再对A室气体加热，假设A室气体先发生等压变化直到C到达气缸右壁，设此时气体的温度为T

由盖·吕萨克定律有：（1分）

代入数据解得：

因，故假设成立。此后A室气体发生等容变化，设时，气体的压强为由查理定律有：（1分）

代入数据解得：（1分）

设U形管左、右水银面的高度整为H，则有：

解得：，且左管液面高于右管 （1分）

（其它合理解法，参原给分）

19.[物理—选修3—4]（12分）

（1）（4分）①10（1分） 0.4（1分） ②负（1分） ③0.4（1分）

（2）（8分）解：（1）光在透明体中的传播速度为：（1分）

P到M点的距离为：（1分）

s=vt（1分）

解得从P点沿直线传播到M点的时间为：（1分）

（ii）如答图3所示，从P或Q点射到N或N'点的光在球面处的入射角最大（设为i）则：（1分）

设光发生全反射的临界角为C，则：（1分）

不发生全反射，应满足：（1分）

解得：（1分）

（其它合理解法，参照给分）
