04电磁学简答、实验、计算题-江西省2020-2022中考物理真题分类汇编

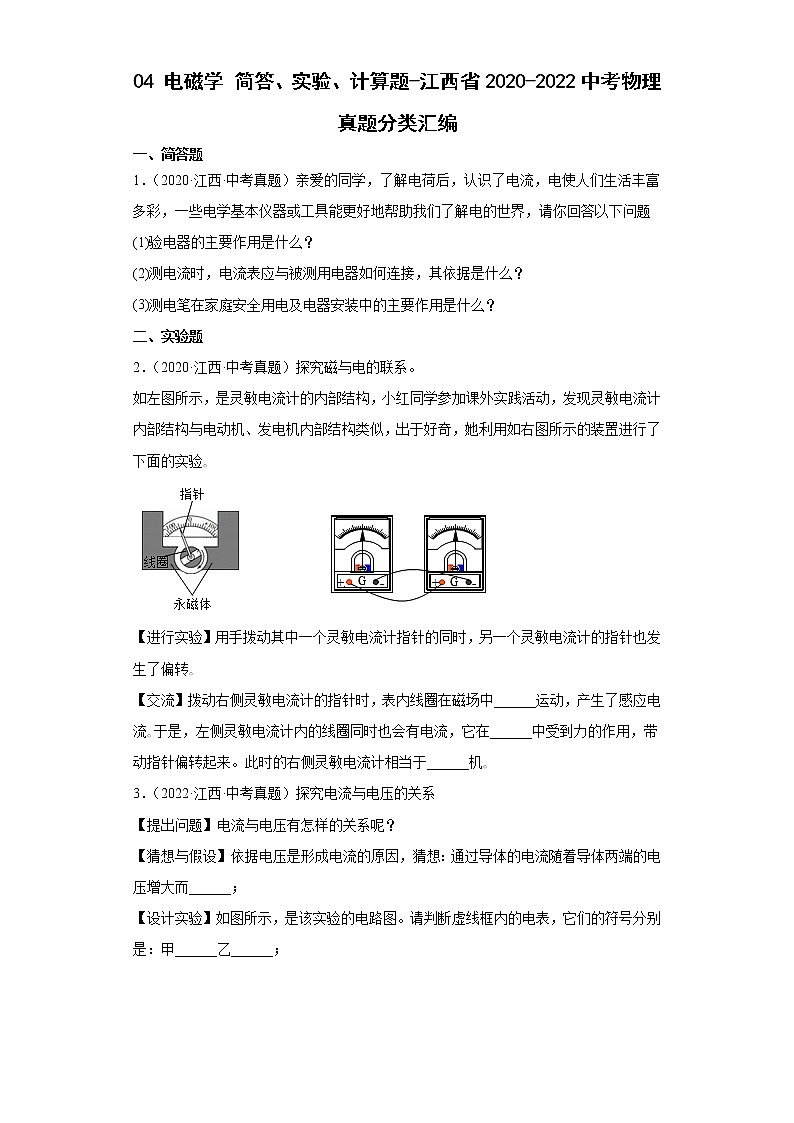

04 电磁学 简答、实验、计算题-江西省2020-2022中考物理真题分类汇编

一、简答题

1．（2020·江西·中考真题）亲爱的同学，了解电荷后，认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题

(1)验电器的主要作用是什么？

(2)测电流时，电流表应与被测用电器如何连接，其依据是什么？

(3)测电笔在家庭安全用电及电器安装中的主要作用是什么？

二、实验题

2．（2020·江西·中考真题）探究磁与电的联系。

如左图所示，是灵敏电流计的内部结构，小红同学参加课外实践活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似，出于好奇，她利用如右图所示的装置进行了下面的实验｡

【进行实验】用手拨动其中一个灵敏电流计指针的同时，另一个灵敏电流计的指针也发生了偏转｡

【交流】拨动右侧灵敏电流计的指针时，表内线圈在磁场中______运动，产生了感应电流｡于是，左侧灵敏电流计内的线圈同时也会有电流，它在______中受到力的作用，带动指针偏转起来。此时的右侧灵敏电流计相当于______机｡

3．（2022·江西·中考真题）探究电流与电压的关系

【提出问题】电流与电压有怎样的关系呢？

【猜想与假设】依据电压是形成电流的原因，猜想：通过导体的电流随着导体两端的电压增大而______；

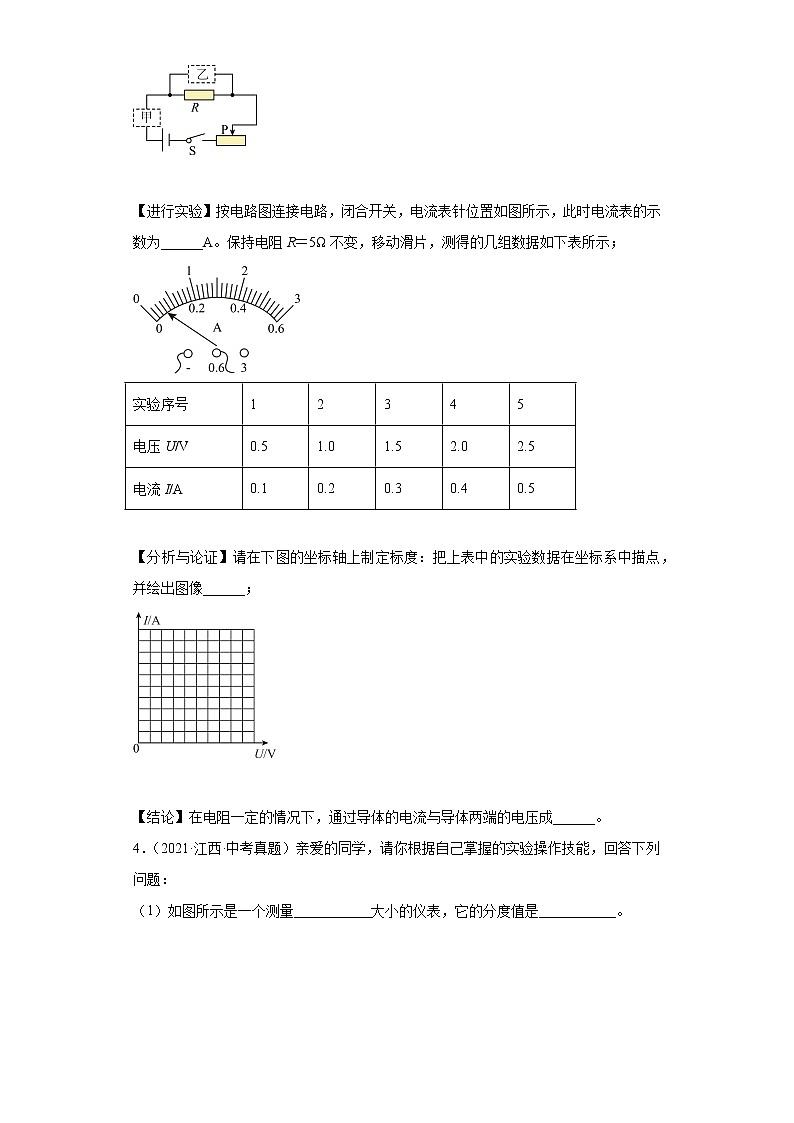

【设计实验】如图所示，是该实验的电路图。请判断虚线框内的电表，它们的符号分别是：甲______乙______；

【进行实验】按电路图连接电路，闭合开关，电流表针位置如图所示，此时电流表的示数为______A。保持电阻R＝5Ω不变，移动滑片，测得的几组数据如下表所示；

【分析与论证】请在下图的坐标轴上制定标度：把上表中的实验数据在坐标系中描点，并绘出图像______；

【结论】在电阻一定的情况下，通过导体的电流与导体两端的电压成______。

4．（2021·江西·中考真题）亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：

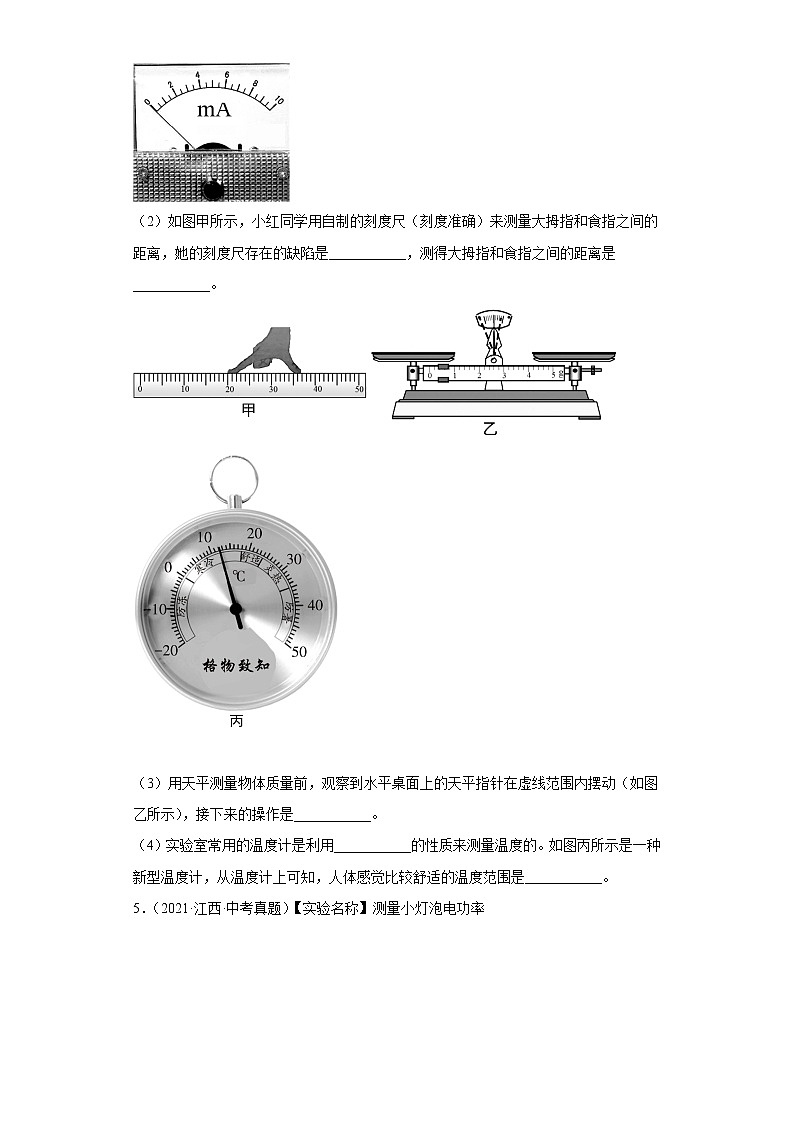

（1）如图所示是一个测量___________大小的仪表，它的分度值是___________。

（2）如图甲所示，小红同学用自制的刻度尺（刻度准确）来测量大拇指和食指之间的距离，她的刻度尺存在的缺陷是___________，测得大拇指和食指之间的距离是___________。

（3）用天平测量物体质量前，观察到水平桌面上的天平指针在虚线范围内摆动（如图乙所示），接下来的操作是___________。

（4）实验室常用的温度计是利用___________的性质来测量温度的。如图丙所示是一种新型温度计，从温度计上可知，人体感觉比较舒适的温度范围是___________。

5．（2021·江西·中考真题）【实验名称】测量小灯泡电功率

【实验器材】额定电压为2.5V的小灯泡（电阻约10Ω），电压为6V的电源，电流表，电压表，滑动变阻器（50Ω 0.5A），开关，导线若干。

【实验步骤】

（1）用笔画线代替导线将图甲中的电路连接完整（要求滑动变阻器连入电路时阻值最大）___________

（2）电路连接时开关应___________。小明同学检查电路无误后，闭合开关，发现灯泡不亮，但电流表和电压表均有较小的示数，接下来他应该___________。

（3）小明同学进行实验得到部分实验数据如下表，则小灯泡的额定功率为0.75W。当小灯泡两端电压为1.5V时，小灯泡的亮度___________（选填“正常”，“较暗”或“较亮”）

【拓展】好学的小明同学又向老师要了一个R=20Ω的定值电阻，用来替换电路中的电流表。替换后电路如图乙所示，并设计下列方案测量小灯泡的额定功率。

（1）闭合开关，移动滑动变阻器的滑片，使电压表示数等于小灯泡的额定电压；

（2）保持滑片位置不变。电压表所接的b接点不动，只断开a接点，改接到c接点上，测定值电阻R两端的电压U0；

（3）计算小灯泡的额定功率：仔细分析发现此方案无法测出小灯泡的额定功率，其原因是①___________；②___________。

三、计算题

6．（2020·江西·中考真题）如图所示，电源电压恒定不变，已知定值电阻的阻值为R0，不考虑温度对灯丝电阻的影响｡

(1)当S1和S2都闭合时，电流表的示数分别为I1､I2，且I1>I2，小灯泡L1恰好正常发光，求电源电压及小灯泡L1的电阻值；

(2)当开关S1和S2都断开时，某一电表示数为I3（I3≠0），求电路的总功率｡

7．（2020·江西·中考真题）冬天打出来的果汁太凉，不宜直接饮用如图所示，是小丽制作的“能加热的榨汁杯”及其内部电路简化结构示意图，该榨汁杯的部分参数如表所示，求：

(1)仅榨汁时的正常工作电流；

(2)R2的阻值；

(3)已知该榨汁杯正常工作时的加热效率为90%，给杯子盛满果汁并加热，使其温度升高30℃，要加热多长时间｡[，]

8．（2022·江西·中考真题）如图所示，已知电源电压恒为8V，小灯泡上标有“6V 3W”。

（1）求小灯泡正常发光时的电流和电阻；

（2）闭合开关S，移动滑片P，使小灯泡正常发光，求此时滑动变阻器连入电路中的电阻和电路消耗的总功率。

9．（2021·江西·中考真题）如表一所示是小红同学家的燃气热水器正常工作时显示的部分参数。已知水的初温为20℃，C水=4.2×103J/（kg•℃），求：

（1）燃气热水器正常工作10min流出的热水的质量；

（2）燃气热水器正常工作10min流出的热水所吸收的热量；

（3）小红同学观察到学校用的是即热式电热水器，铭牌如表二所示。若要得（2）问中热水所吸收的热量，即热式电热水器需正常工作16min40s，则该即热式电热水器的加热效率为多少？

（4）请写出使用电能的两个优点。

10．（2021·江西·中考真题）小明同学在物理实验室发现一个电学元件，是由一个标有“2V 2W的小灯泡和一个定值电阻R连接而成。小明同学将该元件接入如图所示的电路中，电源电压恒为6V，闭合开关，无论怎样移动滑动变阻器的滑片P，电流表的示数总在0.2A-1A的范围内变化（小灯泡的电阻不随温度变化，且电路元件始终完好）。求：

（1）小灯泡正常工作时的电流和电阻；

（2）定值电阻R0与小灯泡的连接方式；

（3）定值电阻R0的阻值；

（4）滑动变阻器R的最大阻值。

参考答案：

1．(1)见解析；(2)见解析；(3)见解析

【解析】

【详解】

(1)验电器的主要作用是检验物体是否带电。

(2)测量电流时，电流表应与被测用电器串联，依据是串联电路中各处的电流相等。

(3)测电笔的主要作用是辨别家庭电路中的火线和零线。

2．     做切割磁感线     磁场     发电

【解析】

【详解】

[1][2]拨动右侧灵敏电流计的指针时，表内线圈在磁场中做切割磁感线运动，会产生感应电流，由于左侧灵敏电流计和右侧灵敏电流计相连，左侧灵敏电流计内的线圈同时也会有电流，在磁场中受到力的作用，从而带动指针偏转。

[3]右侧灵敏电流计产生感应电流，属于电磁感应现象，相当于发电机。

3．     增大               0.06A          正比

【解析】

【详解】

[1]由于电压是形成电流的原因，可以猜想：通过导体的电流随着导体两端的电压增大而增大。

[2][3]由图可知，甲串联在电路中，是电流表，符号是；乙与电阻R并联，是电压表，符号是。

[4]如图所示，电流表量程是0～0.6A，分度值是0.02A，此时电流表的示数为0.06A。

[5]如图，将横坐标电压每格标度为0.25V，纵坐标电流每格标度为0.05A，然后根据表格中数据找出对应的坐标点，并把这些点连接起来，就得到I-U图像。

[6]分析表格中数据及图像可知，在电阻一定的情况下，电压变为原来的几倍，电流就变为原理的几倍，图像为一条过原点的直线，所以可得出结论为：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。

4．     电流          漏标单位     17.0cm左右     将游码归零     液体热胀冷缩

【解析】

【分析】

【详解】

（1）[1][2]表盘中间有mA字样，是电流的单位，因此该表是测电流的，0~2mA，有4小格，每一小格表示0.5mA，即为分度值。

（2）[3]刻度尺上应有数字、刻度、单位，图中刻度尺没有标单位。

[4]由图大拇指和食指之间的距离，起点为20.0cm，终点为37.0cm，因此这个距离为

（3）[5]用天平测量物体质量前需调横梁水平平衡，应先将游码调回0刻度线，再调平衡螺母。

（4）[6][7]常用温度计里装的测温物质是液体，是利用液体热胀冷缩的原理来工作的，如图所示，18°C以下叫寒冷，24°C以上叫炎热，因此人体感觉比较舒适的温度范围是18°C~24°C。

5．          断开     移动滑动变阻器的滑片     较暗     电压表的正、负接线柱接反     灯泡两端电压不能达到额定电压

【解析】

【分析】

【详解】

（1）[1]电路为串联电路，电流表测量电路中的电流，要求滑动变阻器连入电路时阻值最大，由图可知，滑动变阻器需要接入右下端接线柱，电路图如下

（2）[2]为了保护电路，在连接电路时，开关需要断开。

[3]闭合开关，发现灯泡不亮，但电流表和电压表均有较小的示数，需要移动滑动变阻器的滑片，观察小灯泡的亮度。

（3）[4]当小灯泡两端电压为1.5V时，电流为0.22A，此时小灯泡的实际功率

P=UI=1.5V×0.22A=0.33W

此时小灯泡实际功率小于额定功率，故此时小灯泡的亮度较暗。

【拓展】

（3）①[5]电压表所接的b接点不动，只断开a接点，改接到c接点上，此时电压表正负接线柱会接反，无法准确测量电压，故无法测出小灯泡的额定功率。

②[6]小灯泡的电阻约为10Ω，而定值电阻的阻值为20Ω，由串联分压的知识可知，小灯泡两端的最大电压为2V，此时灯泡两端电压不能达到额定电压，故无法测出小灯泡的额定功率。

6．(1)I2R0，；(2)I2I3R0

【解析】

【详解】

(1)当开关S1、S2都闭合时，定值电阻R0和灯泡L1并联，一个电流表测量干路中的电流，另一个电流表测量通过R0的电流，由于

I1>I2

干路电流为I1，通过R0的电流为I2，则电源电压

U=U0=I2R0

由并联电路电流的规律可知通过灯泡的电流

IL=I1-I2

小灯泡的电阻

RL=

(2)当开关S1、S2都断开，灯泡L1和L2串联，电路中的电流为I3，电路的总功率

P=UI=I2R0I3=I2I3R0

答：(1)电源电压是I2R0，小灯泡L1的电阻值是；

(2)电路的总功率是I2I3R0。

7．(1)0.3A；(2)220Ω；(3)160s

【解析】

【详解】

(1)仅榨汁时的正常工作电流

I==0.3A

(2)仅闭合开关S2和S3时，R1和R2并联，电路的总电阻较小，由P=可知电功率较大，榨汁杯处于加热挡，仅闭合开关S2时，只有R1的简单电路，电路的电阻较大，由P=可知电功率较小，处于保温挡，R2的功率

P2=P-P1=300W-80W=220W

R2的阻值

R2==220Ω

(3)果汁的质量

m=ρ果汁V=1.2×103kg/m3×300×10-6m3=0.36kg

果汁吸收的热量

Q吸=c果汁mΔt=4×103J/(kg·℃)×0.36kg×30℃=4.32×104J

消耗的电能

W==4.8×104J

加热时间

t=

答：(1)仅榨汁时的正常工作电流是0.3A；

(2)R2的阻值是220Ω；

(3)要加热时间是160s。

8．（1）0.5A，12Ω；（2）4Ω，4W

【解析】

【详解】

解：（1）小灯泡正常发光时的电流为

电阻为

（2）由图可知，灯泡L和滑动变阻器R串联，电压表测量灯泡两端的电压。移动滑片P，使小灯泡正常发光，此时灯泡电压为U额=6V，电路的电流等于灯泡的额定电流I=0.5A。根据串联电路电压规律，滑动变阻器两端的电压为

U滑=U-U额=8V-6V=2V

滑动变阻器连入电路中的电阻

电路消耗的总功率为

P=UI=8v×0.5A=4W

答：（1）小灯泡正常发光时的电流为0.5A，电阻是12Ω；

（2）小灯泡正常发光时滑动变阻器连入电路中的电阻为4Ω，电路消耗的总功率为4W。

9．（1）50kg；（2）；（3）；（4）环保、方便

【解析】

【分析】

【详解】

解：（1）燃气热水器正常工作流出的热水的质量

（2）燃气热水器正常工作流出的热水所吸收的热量

（3）时间为

即热式电热水器消耗的电能

（4）环保、方便

答：(1)水的质量为50kg。

(2)热水吸收的热量为6.3×106J。

(3)热水器加热效率为90%。

(4)使用电能的两个优点为：环保、方便。

10．（1）1A，2Ω；（2）串联；（3）；（4）

【解析】

【分析】

【详解】

解：（1）灯泡的额定电流为

灯泡的电阻为

（2）若并联，当小灯泡正常发光时，干路的电流表示数会大于1A，故定值电阻与小灯泡串联。

（3）当滑动变阻器阻值为0时，定值电阻与小灯泡串联，电路中最大电流为

则定值电阻的阻值

（4）当滑动变阻器阻值为最大时，电路为定值电阻、小灯泡L和滑动变阻器串联，电路中最小电流为，此时

此时滑动变阻器的最大阻值

答：（1）小灯泡正常工作时的电流为1A，电阻为2Ω；

（2）定值电阻R0与小灯泡串联；

（3）定值电阻R0的阻值为4Ω；

（4）滑动变阻器R的最大阻值为24Ω。
