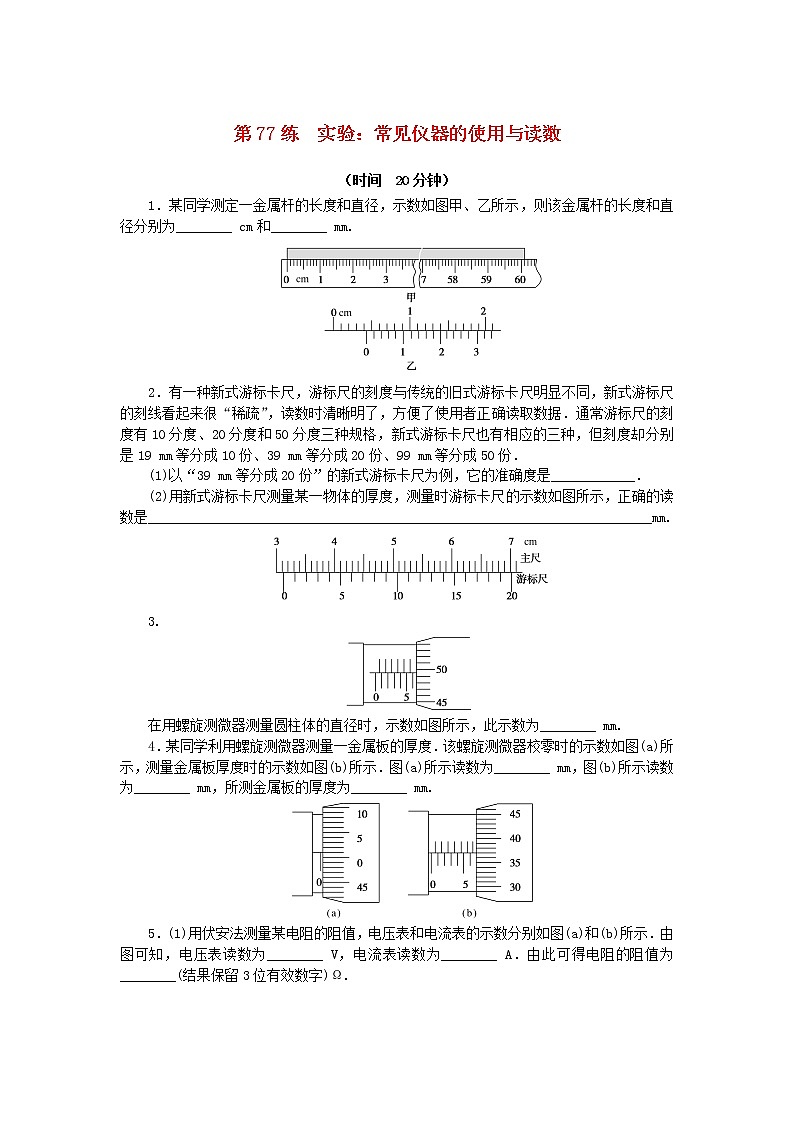

第77练　实验：常见仪器的使用与读数　

（时间　20分钟）

1．某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为________ cm和________ mm.

2．有一种新式游标卡尺，游标尺的刻度与传统的旧式游标卡尺明显不同，新式游标尺的刻线看起来很“稀疏”，读数时清晰明了，方便了使用者正确读取数据．通常游标尺的刻度有10分度、20分度和50分度三种规格，新式游标卡尺也有相应的三种，但刻度却分别是19 mm等分成10份、39 mm等分成20份、99 mm等分成50份．

(1)以“39 mm等分成20份”的新式游标卡尺为例，它的准确度是____________．

(2)用新式游标卡尺测量某一物体的厚度，测量时游标卡尺的示数如图所示，正确的读数是________________________________________________________________________mm.

3.

在用螺旋测微器测量圆柱体的直径时，示数如图所示，此示数为________ mm.

4．某同学利用螺旋测微器测量一金属板的厚度．该螺旋测微器校零时的示数如图(a)所示，测量金属板厚度时的示数如图(b)所示．图(a)所示读数为________ mm，图(b)所示读数为________ mm，所测金属板的厚度为________ mm.

5．(1)用伏安法测量某电阻的阻值，电压表和电流表的示数分别如图(a)和(b)所示．由图可知，电压表读数为________ V，电流表读数为________ A．由此可得电阻的阻值为________(结果保留3位有效数字)Ω.

(2)图中电阻箱的读数为________．

6．[2022·广东湛江质检]某同学用多用电表测量一个阻值约为20 Ω的电阻，测量步骤如下：

(1)调节________，使电表指针停在________(填“电阻”或“电流”)的“0”刻度线．

(2)将选择开关旋转到“Ω”挡的________(填“×1”“×10”“×100”或“×1k”)位置．

(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻度线．

(4)将红、黑表笔分别与待测电阻两端接触，电表读数如图所示，该电阻的阻值为________ Ω.

(5)测量完毕，将选择开关旋转到“OFF”位置．

第77练　实验：常见仪器的使用与读数

1．答案：60.10　4.20

解析：刻度尺在读数时要估读一位，所以金属杆的长度为60.10 cm.

游标卡尺主尺读数为4 mm，游标尺读数为10×0.02 mm＝0.20 mm，所以读数为4 mm＋0.20 mm＝4.20 mm.

2．答案：（1）0.05 mm　（2）31.25

解析：（1）因为将39 mm等分成20份，每份是 mm＝1.95 mm，所以它的准确度是0.05 mm.

（2）因为游标尺的第5条刻度线与主尺刻度线对齐，所以读数为31.25 mm.

3．答案：6.495（6.493～6.497即可）

解析：由图示螺旋测微器可知，其示数为6.0 mm＋49.5×0.01 mm＝6.495 mm.

4．答案：0.010　6.870　6.860

5．答案：（1）2.20　0.48　4.58　（2）530.0 Ω

解析：电阻箱的读数为5×100 Ω＋3×10 Ω＋0×1 Ω＋0×0.1 Ω＝530.0 Ω.

6．答案：（1）指针定位螺丝　电流　（2）“×1”　（3）欧姆调零旋钮　电阻　（4）19.0

解析：（1）使用多用电表，要先调节指针定位螺丝进行机械调零，使电表指针对准电流的“0”刻度线．（2）由图可知，中值电阻为15 Ω，则测量20 Ω的电阻时应使用“×1”的倍率．（3）用多用电表测电阻前需要欧姆调零，两表笔短接，调节欧姆调零旋钮，使电表指针对准电阻的“0”刻度线．（4）由刻度盘和倍率可知，该电阻的阻值为19.0 Ω.
