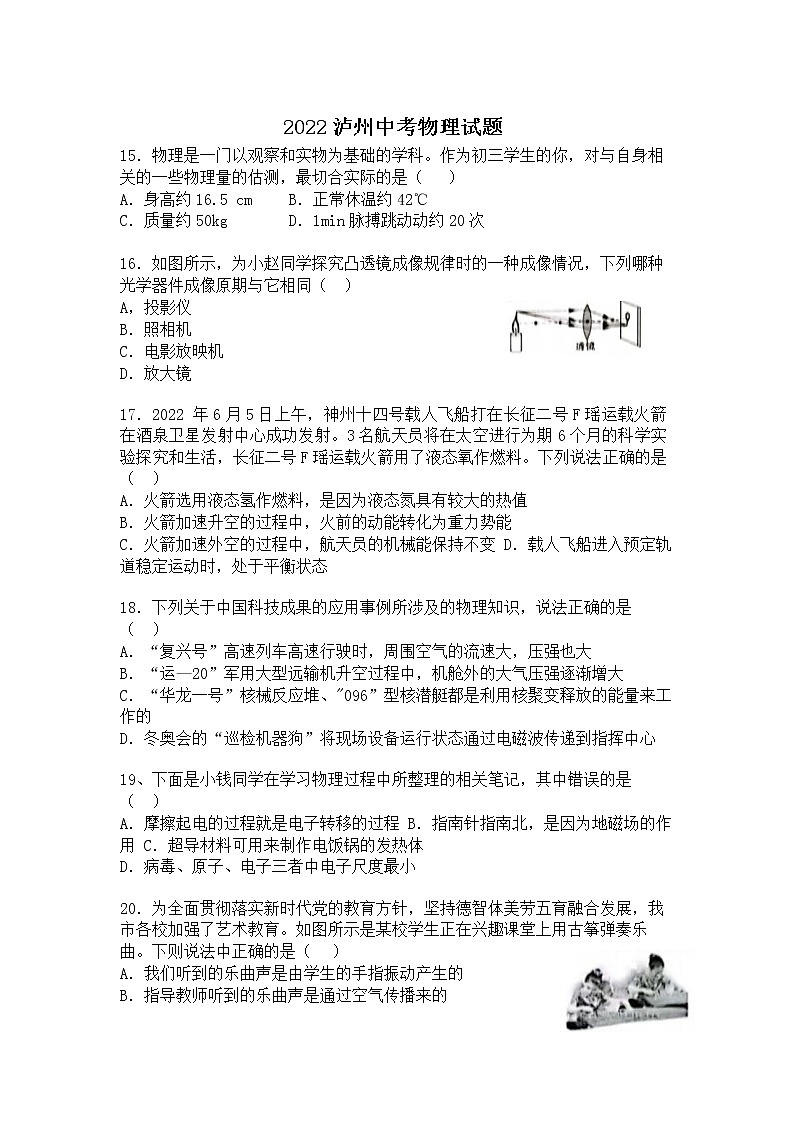

2022年四川省泸州市中考真题物理卷及答案（文字版）

这是一份2022年四川省泸州市中考真题物理卷及答案（文字版），共16页。

C．质量约50kgD．1min脉搏跳动动约20次
16．如图所示，为小赵同学探究凸透镜成像规律时的一种成像情况，下列哪种光学器件成像原期与它相同（ ）
A，投影仪
B．照相机
C．电影放映机
D．放大镜
17．2022 年6月5日上午，神州十四号载人飞船打在长征二号F瑶运载火箭在酒泉卫星发射中心成功发射。3名航天员将在太空进行为期6个月的科学实验探究和生活，长征二号F瑶运载火箭用了液态氧作燃料。下列说法正确的是（ ）
A．火箭选用液态氢作燃料，是因为液态氮具有较大的热值
B．火箭加速升空的过程中，火前的动能转化为重力势能
C．火箭加速外空的过程中，航天员的机械能保持不变 D．载人飞船进入预定轨道稳定运动时，处于平衡状态
18．下列关于中国科技成果的应用事例所涉及的物理知识，说法正确的是（ ）
A．“复兴号”高速列车高速行驶时，周围空气的流速大，压强也大
B．“运—20”军用大型远输机升空过程中，机舱外的大气压强逐渐增大
C．“华龙一号”核械反应堆、"096”型核潜艇都是利用核聚变释放的能量来工作的
D．冬奥会的“巡检机器狗”将现场设备运行状态通过电磁波传递到指挥中心
19、下面是小钱同学在学习物理过程中所整理的相关笔记，其中错误的是（ ）
A．摩擦起电的过程就是电子转移的过程 B．指南针指南北，是因为地磁场的作用 C．超导材料可用来制作电饭锅的发热体
D．病毒、原子、电子三者中电子尺度最小
20．为全面贯彻落实新时代党的教育方针，坚持德智体美劳五育融合发展，我市各校加强了艺术教育。如图所示是某校学生正在兴趣课堂上用古筝弹奏乐曲。下则说法中正确的是（ ）
A．我们听到的乐曲声是由学生的手指振动产生的
B．指导教师听到的乐曲声是通过空气传播来的

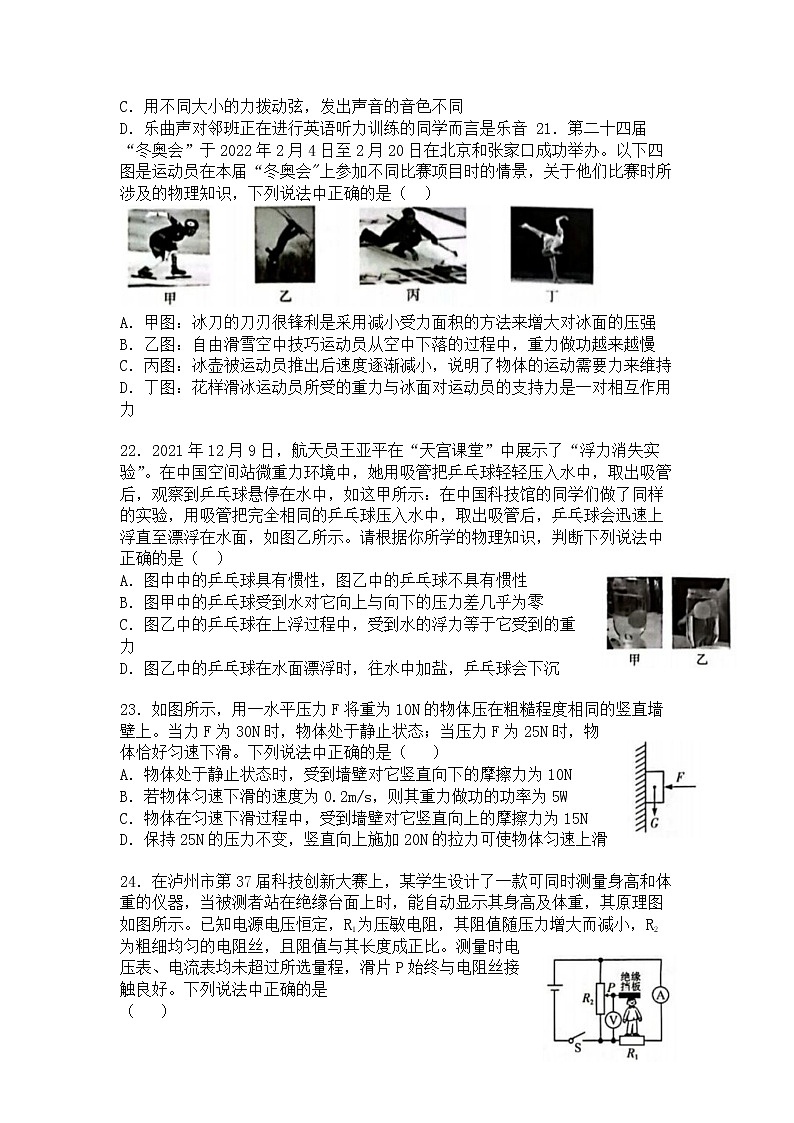

C．用不同大小的力拨动弦，发出声音的音色不同
D．乐曲声对邻班正在进行英语听力训练的同学而言是乐音 21．第二十四届“冬奥会”于2022年2月4日至2月20日在北京和张家口成功举办。以下四图是运动员在本届“冬奥会"上参加不同比赛项目时的情景，关于他们比赛时所涉及的物理知识，下列说法中正确的是（ ）
A．甲图：冰刀的刀刃很锋利是采用减小受力面积的方法来增大对冰面的压强 B．乙图：自由滑雪空中技巧运动员从空中下落的过程中，重力做功越来越慢
C．丙图：冰壶被运动员推出后速度逐渐减小，说明了物体的运动需要力来维持 D．丁图：花样滑冰运动员所受的重力与冰面对运动员的支持力是一对相互作用力
22．2021年12月9日，航天员王亚平在“天宫课堂”中展示了“浮力消失实验”。在中国空间站微重力环境中，她用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球悬停在水中，如这甲所示：在中国科技馆的同学们做了同样的实验，用吸管把完全相同的乒乓球压入水中，取出吸管后，乒乓球会迅速上浮直至漂浮在水面，如图乙所示。请根据你所学的物理知识，判断下列说法中正确的是（ ）
A．图中中的乒乓球具有惯性，图乙中的乒乓球不具有惯性
B．图甲中的乒乓球受到水对它向上与向下的压力差几乎为零
C．图乙中的乒乓球在上浮过程中，受到水的浮力等于它受到的重力
D．图乙中的乒乓球在水面漂浮时，往水中加盐，乒乓球会下沉
23．如图所示，用一水平压力F将重为10N的物体压在粗糙程度相同的竖直墙壁上。当力F为30N时，物体处于静止状态；当压力F为25N时，物体恰好匀速下滑。下列说法中正确的是（ ）
A．物体处于静止状态时，受到墙壁对它竖直向下的摩擦力为10N B．若物体匀速下滑的速度为0.2m/s，则其重力做功的功率为5W
C．物体在匀速下滑过程中，受到墙壁对它竖直向上的摩擦力为15N
D．保持25N的压力不变，竖直向上施加20N的拉力可使物体匀速上滑
24．在泸州市第37届科技创新大赛上，某学生设计了一款可同时测量身高和体重的仪器，当被测者站在绝缘台面上时，能自动显示其身高及体重，其原理图如图所示。已知电源电压恒定，R1为压敏电阻，其阻值随压力增大而减小，R2为粗细均匀的电阻丝，且阻值与其长度成正比。测量时电压表、电流表均未超过所选量程，滑片P始终与电阻丝接触良好。下列说法中正确的是
（ ）
A．被测者身高越高，电压表的示数越小 B．被测者体重越重，电流表的示数越小
C．被测者身高越高，R2消耗的电功率越大 D．被测者体重越重，R1消耗的电功率越大 25．以下关于电与磁的描述中，说法正确的是（ ）
A．图甲中多个大功率用电器同时使用容易引起火灾
B．图乙中开关、保险盒的连接符合安全用电原则
C．图丙可探究影响通电导体在磁场中受力方向的因素
D．图丁中的装置可用来探究电动机的工作原理
26．在劳动实践中，小孙在水平地面与车厢间用木板搭一-斜面，并用平行于斜面的推力将重G=600N的货物匀速地从斜面底端推到顶端的车厢，如图所示。已知斜面长L=6m，斜面高h=1.5m，斜面的机械效率η=60%。下列叙述中正确的是
（ ）
A．小孙推动货物所用推力大小为150N B．货物受到斜面的摩擦力大小为100N
C．若增大推行速度，则货物受到的摩擦力将变大 D．若h不变、减小L，则斜面的机械效率将升高
二、填空题
27．小李在进行如图所示的实验前，向酒精灯内添加酒精时，闻到了酒精味，这是酒精的__ ___现象；试管内的水沸腾后，塞子被高温高压的水蒸气冲出去，这个过程中的能量转化情况与汽油机的_ __冲程的能量转化情况相同，试管内水的比热容在塞子被冲出后_ （选填“变大”“变小”或“不变”）。
28．如图所示，一辆纯电动公交车正在公路上匀速行驶，公交车所消耗的电能是二 次（选填“一次”或“二次“）能源；以路面为参物，驾驶员是运动（选填“运动”或“静止“）的；即将到达前方公交车站，会播放相应提示语音，这是通过声音来传递信息（选填“信息”或“能量”）。
29．北京时间2022年4月16日9时56分，神舟十三号载人飞船返回舱在东风着陆场预定区域成功着陆。在返回舱急速下降的过程中，它的重力势能__减少__
（选填“增加”“不变”或“减少”）；返回舱进入大气层时与空气摩擦，这是通过_做功__（选填“做功”或“热传递”）的方式改变了它的内能；在着陆场我们看到鲜红的五星红旗迎风飘扬，是因为红旗 反射__（选填“吸收”或“反射”）了红光的缘故。
30．小吴通过观察小区门口的车辆出入自动控制闸，发现当车牌被识别系统识别后，指示灯亮，栏杆抬起，车辆通行，于是他设计了如图所示的模拟装置，电源电压恒定，指示灯L标有“3V 1.8W”字样，电磁铁的线圈阻值不计，当车牌识别成功，相当于将图中开关S闭合，当滑动变阻器接入电阻为10Ω时，指示灯L刚好正常发光，铁柱被电磁铁向下吸引抬起栏杆，此时电磁铁的上端为_N _（选填“N”或
“S”）极，电源电压为_9_V，若电源电压降低，闭合开关，电磁铁磁性减弱，栏杆不能自动抬起，除了更换电源外，请你再写出一种能使栏杆自动抬起的方法：将滑动变阻器的滑片向上移动。
31．电学兴趣小组的同学连接了如图所示的电路进行实验探究，电源电压恒定，滑动变阻器上标有“20Ω1A”字样，现有5Ω、10Ω、15Ω、20Ω四个定值电阻，实验时在a、b间每次只接入其中一个定值电阻，移动滑动变阻器滑片
P，使电压表示数保持2V不变，分别读出电流表的示数，此实验所采用的主要科学探究方法是_控制变量法_ ，当完成对15Ω定值电阻的探究后，为了继续对20Ω定值电阻进行探究，应_断开开关_，换接20Ω定值电阻，正确操作后，当滑动变阻器滑片P移至最大阻值时，恰能达到探究目的，若持续通电10s，则滑动变阻器产生的热量为_2_J。
32.在泸州长汇六桥的施工过程中，需要向江中沉放大量的构件。如图甲所示，某长方体构件以0.2m/s的速度匀速吊人江水中，构件受到钢绳的拉力、江水对构件的浮力随时间的变化关系如图乙所示。构件刚浸没时，下
表面受江水的压强为2×104 Pa，构件浸没后匀速下降的过程中。所受到的重力和钢绳的拉力不是 （选填“是”或“不是”）一对平衡力，该构件的密度为2×103kg/m3。（已知江水的密度 pa=1.0×103k/m²，g取 10N/kg）
三、作图与实验
33．一束与水面成60°角的光线从水中射向空气，在水面处同时发生了反射和折射，请在图中标出反射角及其度数，并画出折射光线的大致方向。
34．请在图中画出重物所受重力的示意图，并在杠杆上的B点画出能使杠杆在图示位置保持平衡的最小动力F的示意图。
35．如图，在两个大试管中分别加入的水，给左边的试管加热，把水沸腾产生的水蒸气引导到右边试管的冷水中，则冷水中的温度计示数会变大，冷水的质量会增加，说明了水蒸气进入冷水中遇冷发生液化（填物态变化名称）现象；装置中左边石棉网的作用是使试管底部受热_均匀。
36．小明在家庭实验室里对一方形物块的密度进行探究。
他先将物块拿在手中掂量了一下，感觉比较轻；再将物块放入水中，发现能漂浮在水面且不吸水，从而表明了该物块的密度_小于（选填“大于”“小于” 或“等于”）水的密度；
他从家庭实验室找来烧杯、量筒、记号笔、足够的水（水的密度ρ水=1.0
×103kg/m3）、细针，来测量该物块的密度。其操作步骤如下：
①向烧杯中注入适量的水，将物块放入水中，静止时如图甲所示，用记号笔在烧杯水面处作标记A；
②用细针将物块全部压入水中，用记号笔在此时烧杯水面处作标记B，如图乙所示；
③从水中取出物块，在量筒中倒入90mL的水；
④将量筒中的水缓慢倒入烧杯中至标记A处，此时量筒内剩余水的水面如图丙所示，则量筒内剩余水的体积为 50 mL，由此可计算出该物块的质量为 40 g； ⑤继续将量筒内的水倒入烧杯至标记B处，量筒内剩余水的体积为40mL，由此可计算出该物块的密度为0.8×103 kg/m3；
小明反思其探究过程，在确认读数准确的情况下，从水中取出物块会带出少量水，导致测得物块体积偏大 ，质量偏大 （均选填“偏大”“偏小” 或“不变”）。
37. 在“测量小灯泡电功率”的实验中，电源电压恒为3.0V，小灯泡的额定电压为2.5V，滑动变阳器的规格为“20Ω 21A”。
电学兴趣小组的同学连接好如图甲所示的电路后，闭合开关之前，滑动变阻器的滑片应置于N 端（选填“M”或“N”）。
闭合开关后，发现小灯泡不亮，电流表示数为0，电压表示数为3.0V，你认为产生该现象的原因是滑动变阻器 发生了开路。
排除故障后，为了测量小灯泡的额定电功率，手在移动滑动变阻器的滑片时，眼睛应观察电压表示数。
小明移动滑动变阻L器的滑片过程中，测量出了4组实验数据，描点并绘制出了通过滑动变阻器的电流I随其两端电压U变化的图像，如图乙所示。当电压表示数为 0.5V时，小灯泡正常发光，此时小灯泡的功率为0.625W。
同组的小英通过计算指出曲线上所标出的五个点中，E 点并不是实验直接测得的数据，她的理由是此时电阻大于20欧。
四、计算题
38．随着科技创新教育在全市广泛开展，有些学校已配置了如图甲所示的3D打印笔。3D打印笔通过加热，挤出热熔的塑胶，然后在空气中迅速冷却，最后固化成稳定的形状。此打印笔有快慢两挡，其内部简化电路如图乙所示，将该3D 打印笔单独接人装有如图丙所示电能表的家庭电路中正常工作。快挡打印2min，电能表指示灯闪烁8次，刚好将15g的塑胶从20℃加热到260℃。已知该3D打印笔慢挡打印功率为22W，R1、R2是用于发热的定值电阻，塑胶的比热容为2×103J/（kg·℃）。
求：
3D打印笔快挡打印2min所消耗的电能；
3D打印笔快挡打印时的热效率；
R1的阻值。
39．在物理课外拓展活动中，力学兴趣小组的同学进行了如图甲的探究。用细线 P将A、B两个不吸水的长方体连接起来，再用细线Q将A、B两物体悬挂放入圆柱形容器中，初始时B物体对容器底的压力恰好为零。从t=0时开始向容器内匀速注水（水始终未滋出），细线Q的拉力FQ随时间t的变化关系如图乙所示。
已知A、B两物体的底面积SA=SB=100cm2，细线P、Q不可伸长，细线P长l=8cm，
取g=10N/kg，ρ水=1.0×103kg/m3。求：
t=10s时，B物体受到水的浮力；
每秒向容器内注入水的体积（单位用cm3）；（3）当FQ=3N时，水对容器底部的压力。
答案详解
15．【答案】C
【[解析]】解：A.初中生的身高一般为 165cm，不合理。
B.人的体温为 37℃，不合理。
C.身体的质量约为 50kg，比较合理。
D.1min脉搏跳动动约60-100次，不合理。
故选：C。
16．【答案】B
【[解析]】解：根据图示情况可知，蜡烛在凸透镜中成的是倒立缩小的实像。这是物距大于二倍焦距时的凸透镜成像情况，由凸透镜成像的应用可知，照相机是根据凸透镜的这种成像情况制成的。综上分析，故选：B。
17．【答案】A
【[解析]】解：A.液氢具有较高的热值，完全燃烧相同质量的液氢和其他燃料，液氢可以释放更多的热量，所以火箭选用氢作燃料是因为氢气的热值大，故 A正确；
BC.火箭加速升空，由于速度增大，火箭的动能增加，升空过程中，重力势能都增加，则火箭的机械能增加，是由燃料燃烧获取的内能转化过来的，故 BC 错误；
D.载人飞船进入预定轨道稳定运动时，飞船的运动方向发生改变，做圆周运动，故 D 错误；故选：A。
18．【答案】D
【[解析]】解：A.“复兴号”高速列车高速行驶时，周围空气的流速大，压强应小，故 A 错误。
B.随着“运—20”上升高度增加，机舱外大气压减小，故 B 错误。
C.核电站是利用核裂变来释放能量的，不是利用核聚变，故 C 错误；
D.电磁波可以传递信息，巡检机器狗接收的指令就是通过电磁波传递的，故 D正确；故选：D。
19.【答案】C
【[解析]】解：A.摩擦起电的实质是使电子从一个物体转移到另一个物体，正确，故 A不合题意；
B.指南针在地磁场的作用下指南北，正确，故 B不合题意；
C.家庭中使用的电饭锅的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为 0，错误，故 C 符合题意；
D.分子是由原子构成的，原子是由分子和原子核是由电子和核外电子组成的，所以在病毒，原子，电子中尺度最小的是电子，正确，故 D不合题意。
故选：C。
20．【答案】B
【[解析]】解：A.声音是由物体的振动产生的，乐曲声是由琴弦振动产生的而不是手指，故A错误；
B.琴声通过空气传播到指导老师耳内的，故B正确；
C.用不同的力敲击拨动弦，琴弦的振幅不同，发出声音的响度不同，故C错误；
D.乐曲声妨碍邻班同学正常学习，对邻班正在进行英语听力训练的同学而言是噪声，故D错误。
故选：B。
21．【答案】A
【[解析]】解：A.冰刀的刀刃做得非常锋利是通过减小受力面积来增大压强的。故 A 正确；自由滑雪空中技巧运动员从空中下落的过程中，运动员的重力不变，速度越来越快，由 P=Gv 可得，重力做功越来越快，故 B 错误；
C.丙图中运动员将冰壶推出后，冰壶继续滑行，是因为冰壶具有惯性，冰壶在滑动时克服摩擦做功，机械能转化为内能，冰壶的机械能会逐渐减小，速度逐渐减小，故 C 错误；
D.运动员受到的重力和冰面对运动员的支持力大小相等.方向相反.作用在同一直线上，作用在同一物体上，是一对平衡力，故 D 错误。
故选：A。
22．【答案】B
【[解析]】解：A.惯性的大小与质量有关，在空间站乒乓球质量不变，因此惯性不变，故 A错误；
B.在中国空间站微重力环境中，图甲中乒乓球所受重力几乎为零，乒乓球悬停处于平衡状态，因此水对乒乓球的浮力几乎为零，即乒乓球所受压力及压力差都为零，故 B 正确；
C.乒乓球上浮过程中，露出水面之前受到的浮力大于重力；露出水面的过程中，重力不变，由于排开液体的体积减小，根据阿基米德原理知浮力减小，当乒乓球漂浮时浮力等于重力，故 C 错误；
D.乒乓球在漂浮时，自身受到的重力大小等于收到浮力大小，由 F 浮
=ρ液 gV 排。往水中加盐，ρ液增大，浮力增大，G故 D 错误。故选：B。
23． 【答案】D
【[解析]】解：
AC.物体静止或匀速直线运动时，都受平衡力的作用，竖直方向受到的重力和墙壁对它的摩擦力是一对平衡力，所以物体静止和沿墙壁匀速下滑时摩擦力都与重力相等，等于 10N，与压力无关。故 AC错误；
B.物体自由下落过程中，重力做功的功率为 P = w = Fs =Fv=Gv，由 P=Gv tt 可得重力做功的功率为 2W，故 B错误；
D.保持压力不变，则滑动摩擦力大小不变仍为 10N，物体向上匀速直线运动时，竖直向上施加 20N 的拉力是物体受到向上的拉力为 20N，受到向下的重力 10N，和向下的摩擦力 10N，竖直方向上合力为 0N，故 D 正确。
故选：D。
24．【答案】D
【[解析]】解：由电路图可知，R1 与 R2 并联，电压表测滑片 P 下方电阻丝两端的电压，电流表测压敏电阻 R 支路的电流，
A.因电压表的内阻很大.在电路中相当于断路，所以，人的身高变化即滑片移动时，R2 接入电路中的电阻不变，滑片 P 下方电阻丝的阻值变大，电压表并联的电阻增大，则电压表示数变大，故 A 错误；
B.当体重越重时，压敏电阻受到的压力变大，由压敏电阻 R的阻值随压力增大而减小可知，R的阻值减小，由 I = U 可知，通过 R 的电流增大，
R 即电流表的示数变大，故 B 错误；
U2
C.当身高越高时，滑片上移，R2 接入电路中的电阻不变，由 P =
R 可知，R2 消耗的电功率不变；故 C错误；
D.当体重越重时，由 B 可知通过 R1 的电流变大，由 P=UI 可知，R1 消耗的电功率变大，故 D正确。
故选：D。
25【答案】AC
【[解析]】解：A．若多个大功率用电器同时使用一个插线板，由并联电路的电流规律可知，总电阻变小，会造成电流过大，存在安全隐患，故 A 正确；
B．乙图中开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故 B错误；
C．丙图中有电池，是探究磁场对电流作用的原理图，反映的电动机的工作原理，故 C正确；
D．丁图中没有电池，闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，是探究感应电流产生条件的装置图，不是研究通电导体在磁场中的受力情况，不是电动机的工作原理，故 D 错误。
故选：AC。
26．【答案】BD
【[解析]】解：AB.货物质量为 60kg，货物的重力 G=mg=60kg×
10N/kg=600N，车厢的高度 h=1.5m，
小孙做的有用功：W 有用=Gh=600N×1.5m=900J，
斜面的机械效率η= 60%，则工人做的总功：W总 = EQ \* jc2 \* hps14 \\ad(\s\up 10(W有用),η) =900J÷
W总
60%=1500J，则工人的推力：F = =1500J÷6m=250N，故 A 错误。
工人做的额外功：W 额外=W 总-W 有用=EQ \* jc2 \* hps17 \\ad(\s\up 10(L),1)500J-900J=600J，斜面上额外功为滑动摩擦力做的功，则
W额外
摩擦力的大小：f = =600J÷6m=100N，故 B正确。
C.若EQ \* jc2 \* hps17 \\ad(\s\up 10(L),增大推行速度，因货物对斜面的压力大小和接触面粗糙程度不变)，则货物受到的滑动摩擦力大小不变，故 C 错误；
W有用
D.若h不变，则有用功大小不变，减小L，则额外功变小.总功变小，η =
W总比值变大，故 D正确。
故选：BD。
27.扩散 做功 不变
[解析]：闻到酒精味，这是分子热运动，属于扩散现象；塞子被高温高压气体冲出去，这是由内能转化为机械能，和做功冲程能量转化情况相同；物体的比热容只与物体的种类.状态有关，与其他无关，所以水的比热容不变。
28.二次 运动 信息
[解析]：电能属于二次能源；汽车在公路匀速行驶，以路面为参照物，即把路面看做不动，驾驶员与路面有相对位置的变化，即驾驶员是运动的；通过声音知道了一些东西，这是在传递信息。
29.减少 做功 反射
[解析]：急速下降过程，高度降低，重力势能减少；与空气摩擦，摩擦做功改变内能；看到红色国旗，是因为红旗反射了红光。
30.N 9 减小滑动变阻器阻值或增加线圈圈数
[解析]：根据右手定则，电磁铁上端为N极；
滑动变阻器为10Ω时，电灯正常发光，此时I=P/U=1.8W/3V=0.6A,则滑动变阻器电压U’=I×R=0.6A×10Ω=6V，电源电压U总=U+U’=9V;
电磁铁磁性强弱和电流大小及线圈圈数有关，所以可以通过增大电流或增加线圈圈数增大磁性。
31.控制变量法 断开开关 2
[解析]：探究电流大小和电阻的关系，需要保证电压不变，采用控制变量法；换接新电阻前，需要断开开关，保证安全；滑动变阻器为最大阻值时为20Ω，恰能达到探究目的，说明此时定值电阻两端电压为2V，即可算出I=U/R=2V/20
Ω=0.1A，则滑动变阻器10s产生的热量Q=I2Rt=0.1A×0.1A×20Ω×10S=2J.
32.2×104 不是 2×103
[解析]：由乙图可分析，当构件下放10s时，刚好侵没，已知构件下放速度为
0.2m/s,所以刚好侵没时，下表面深度h=10s×0.2m/s=2m,则下表面受水的压强
P=ρgh=2×104pa；
构件侵没后，受到重力.钢绳的拉力和浮力，三力平衡，所以重力和拉力不是一对平衡力；当构件侵没时，受到浮力大小为1×105N,则V物=F浮/ρ水g=105N/103kg/m3
×10N/Kg=10m3,而拉力大小也为1×105N，由三力平衡G=F 浮+F 拉=2×105N,m=G/g=2
×104kg，ρ物=m/v 物=2×103kg/m3
三：作图和实验
33.如图所示：
34.如图所示：
35.升高 液化 均匀
[解析]：右边冷水吸热温度升高；水蒸气遇冷液化成液态水；石棉网作用是使试管底部受热均匀
36.（1）小于（2）50 40 0.8×103 （3）偏大 偏大
[解析]：（1）物体漂浮在水面说明物体密度小于水的密度
通过丙图读数为50ml，当物体漂浮在水面时，液面在标记A，拿出后，当倒入40ml水时，液面也在标记A，说明物体在漂浮时，排开水的体积为40ml，F
浮=G 物=G 排，则m 物=m 排=ρ水×V 排=40g；
继续将量筒里的水倒入烧杯，当液面在B时，倒入了50ml，说明物体在侵没时V
物=V 排=50ml，则ρ物=m 物/v 物=40g/50cm3=0.8g/cm3=0.8×103kg/m3
水中取出物块会带出少量的水，则在加水时会多加水，而我们根据加水的体积等于物体的体积可知测出的物体体积偏大，根据加水的质量等于物体的质量可以测出的物体质量偏大。
37.（1）N （2）滑动变阻器 （3）电压表 （4）0.5 0.625 （5）E 滑动变阻器最大阻值为20Ω，由E点可知此时电阻为25Ω，超过其最大电阻。
[解析]：（1）闭合开关前，滑动变阻器应接入最大值，所以滑片应置于N端。
灯泡不亮，电流表示数为0，电压表示数为3V等于电源电压，所以是电压表串联在电路里，即滑动变阻器开路。
测量小灯泡额定电功率，应让小灯泡两端电压为额定电压，手在移动滑动变阻器时，应该观察电压表。
电压表测量滑动变阻器电压，而小灯泡额定电压为2.5v,则电源电压为3V，则电压表为3V-2.5V=0.5V时，小灯泡正常发光，此时电流大小由乙图可知为
0.25A，所以小灯泡的功率P=UI=2.5V×0.25A=0.625W.
分析乙图，如果E点是由实验测得的数据，则R 滑=U 滑/I=2.5V/0.1A=25Ω，超过了滑动变阻器最大阻值。
四:计算题
38.解答：
快档打印2min消耗电能：W=8min= 9.6 × 103J
3000imp/Kw·h
2min内塑胶吸收的热量:
Q 吸=CmΔt=2×103J/（kg∙℃）×15×10−3kg×(260℃-20℃)=7.2 × 103J
η=吸×100%=7.29.6××101033JJ×100%=75%
开关接2.3时，R1被短路，只有R2接入电路，处于快档
9.6×103J
此时功率P 快= ==80W
2×60s
由P=2得，R2= 2=(220V)2=605Ω
快 80W
开关接1.2时，R1.R2串联，处于慢档，
22 (220V)2
由P= 得，R 总= ==2200Ω
慢 22W
所以，R1=R 总-R2=2200Ω-605Ω=1595Ω
答：（1）3D打印笔快档打印2min消耗电能为 9.6 × 103J；
3D打印笔快档打印时的热效率为75%
R1的阻值为1595Ω
39.解答：
初始时B物体对容器底的压力恰好为零。由图乙知，当t=0时，FQ0=18N。
t=10s时，细线Q的拉力FQ1=12N。则B物体受到水的浮力为 F浮=ΔFQ=FQ0-FQ1=18N-12N=6N
由阿基米德原理可知，此时B物体排开液体的体积为
排 F浮6N-4m3
V 水g  1.0103 kg m3 10N kg  610
由图乙中，在10s内，细线Q的拉力FQ是均匀减小的，说明物体B始终与容器
底部接触，则t=10s时容器中的水深为
V排 610-4 m3610-4 m3 h S  100cm2 10010-4 m2 0.06m 6cm
B
从10s到30s细线Q的拉力FQ不变，说明在t=10s时，水恰好与物体B的最上端平齐，那么物体B的高度为6cm。在t=30s时，水恰好与物体A的下端平齐。
设容器的底面积为S，注水速度为v，则有
h(S-SB)=10s×v LS=(30s-10s)×v
代入数据得
0.06m×(S-100×10-4m2)=10s×v 0.08m×S=(30s-10s)×v
解得S=300×10-4m2=300cm2
v=1.2×10-4m3/s=120cm3/s
所以每秒向容器内注入水的体积是120cm3。
（3）当FQ=3N时，此时物体A受到的浮力为
F浮A=ΔF'Q=FQ1-FQ=12N-3N=9N
此时排开液体的体积为
排 F水浮A  3 kg9mN3 10N kg  9 10-4m3 V A  g 1.010
物体A浸入水的深度为
h V排A  910-4m3  910-4m3  0.09m  9cm ASA100cm210010-4m2
则此时水深共计为
h总=hB+L+hA=6cm+8cm+9cm=23cm=0.23m
水对容器底部的压强为
p=ρ水gh总=1.0×103kg/m3×10N/kg×0.23m=2.3×103Pa
水对容器底部的压力是
F=PS=2.3×103Pa×300×10-4m2=69N
答：（1）t=10s时，B物体受到水的浮力是6N；
每秒向容器内注入水的体积是120cm3；
当FQ=3N时，水对容器底部的压力是69N。
