2021-2022学年四川省成都外国语学校高二下学期6月月考物理试题（Word版）

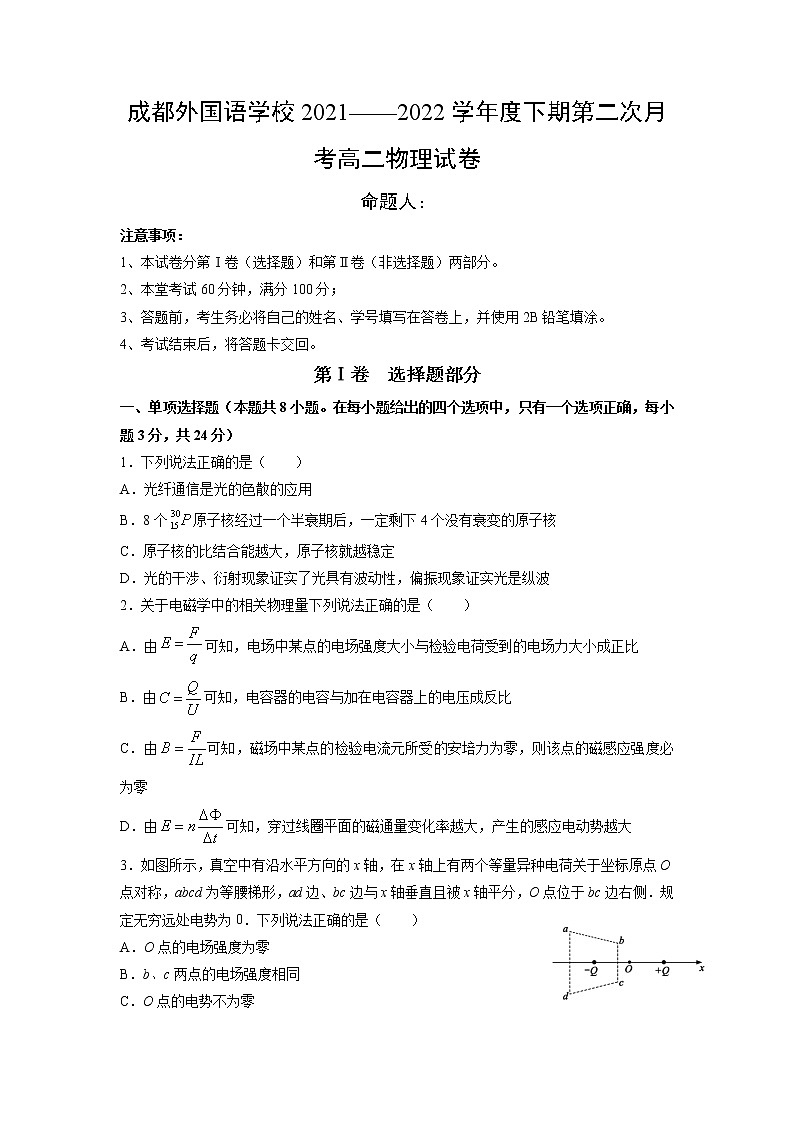

成都外国语学校2021——2022学年度下期第二次月考高二物理试卷

命题人：

注意事项：

1、本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2、本堂考试60分钟，满分100分；

3、答题前，考生务必将自己的姓名、学号填写在答卷上，并使用2B铅笔填涂。

4、考试结束后，将答题卡交回。

第Ⅰ卷  选择题部分

一、单项选择题（本题共8小题。在每小题给出的四个选项中，只有一个选项正确，每小题3分，共24分）

1．下列说法正确的是（    ）

A．光纤通信是光的色散的应用

B．8个原子核经过一个半衰期后，一定剩下4个没有衰变的原子核

C．原子核的比结合能越大，原子核就越稳定

D．光的干涉、衍射现象证实了光具有波动性，偏振现象证实光是纵波

2．关于电磁学中的相关物理量下列说法正确的是（    ）

A．由可知，电场中某点的电场强度大小与检验电荷受到的电场力大小成正比

B．由可知，电容器的电容与加在电容器上的电压成反比

C．由可知，磁场中某点的检验电流元所受的安培力为零，则该点的磁感应强度必为零

D．由可知，穿过线圈平面的磁通量变化率越大，产生的感应电动势越大

3．如图所示，真空中有沿水平方向的x轴，在x轴上有两个等量异种电荷关于坐标原点O点对称，abcd为等腰梯形，ad边、bc边与x轴垂直且被x轴平分，O点位于bc边右侧．规定无穷远处电势为0．下列说法正确的是（    ）

A．O点的电场强度为零

B．b、c两点的电场强度相同

C．O点的电势不为零

D．a、d两点的电势相同

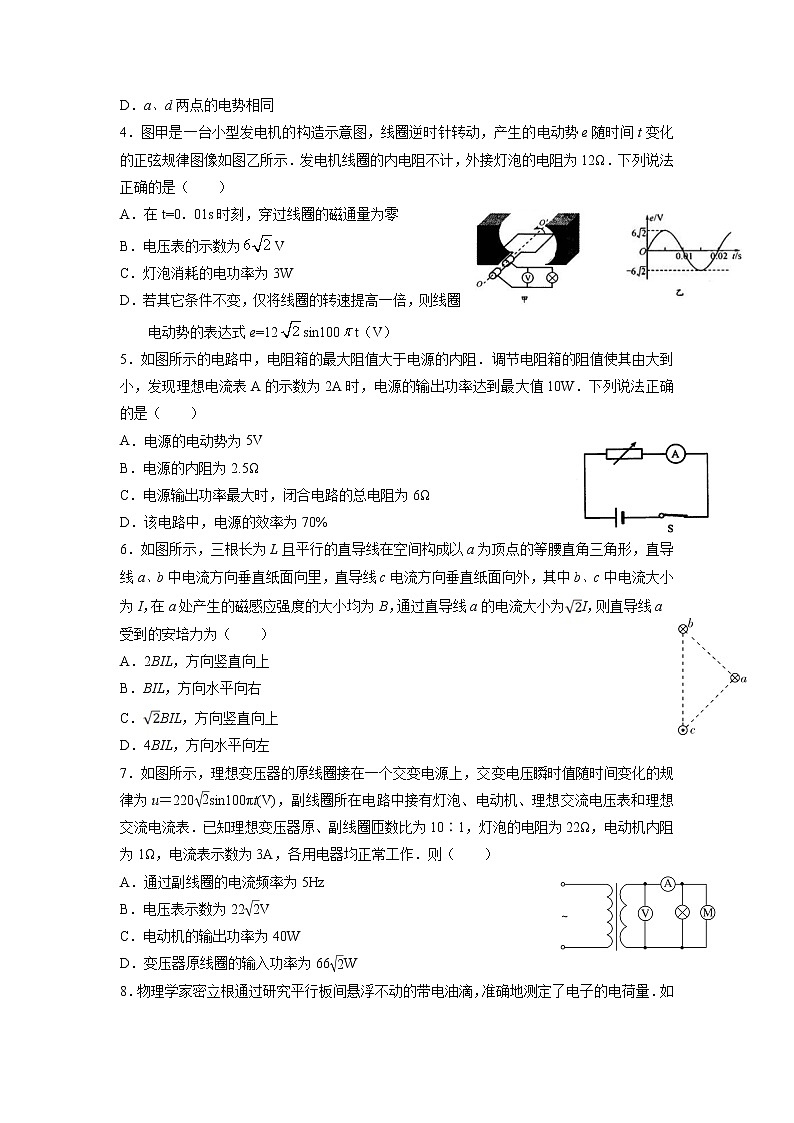

4．图甲是一台小型发电机的构造示意图，线圈逆时针转动，产生的电动势e随时间t变化的正弦规律图像如图乙所示．发电机线圈的内电阻不计，外接灯泡的电阻为12Ω．下列说法正确的是（    ）

A．在t=0．01s时刻，穿过线圈的磁通量为零

B．电压表的示数为V

C．灯泡消耗的电功率为3W

D．若其它条件不变，仅将线圈的转速提高一倍，则线圈电动势的表达式e=12sin100t（V）

5．如图所示的电路中，电阻箱的最大阻值大于电源的内阻．调节电阻箱的阻值使其由大到小，发现理想电流表A的示数为2A时，电源的输出功率达到最大值10W．下列说法正确的是（    ）

A．电源的电动势为5V

B．电源的内阻为2.5Ω

C．电源输出功率最大时，闭合电路的总电阻为6Ω

D．该电路中，电源的效率为70%

6．如图所示，三根长为L且平行的直导线在空间构成以a为顶点的等腰直角三角形，直导线a、b中电流方向垂直纸面向里，直导线c电流方向垂直纸面向外，其中b、c中电流大小为I，在a处产生的磁感应强度的大小均为B，通过直导线a的电流大小为I，则直导线a受到的安培力为（    ）

A．2BIL，方向竖直向上

B．BIL，方向水平向右

C．BIL，方向竖直向上

D．4BIL，方向水平向左

7．如图所示，理想变压器的原线圈接在一个交变电源上，交变电压瞬时值随时间变化的规律为u＝220sin100πt(V)，副线圈所在电路中接有灯泡、电动机、理想交流电压表和理想交流电流表．已知理想变压器原、副线圈匝数比为10∶1，灯泡的电阻为22Ω，电动机内阻为1Ω，电流表示数为3A，各用电器均正常工作．则（    ）

A．通过副线圈的电流频率为5Hz

B．电压表示数为22V

C．电动机的输出功率为40W

D．变压器原线圈的输入功率为66W

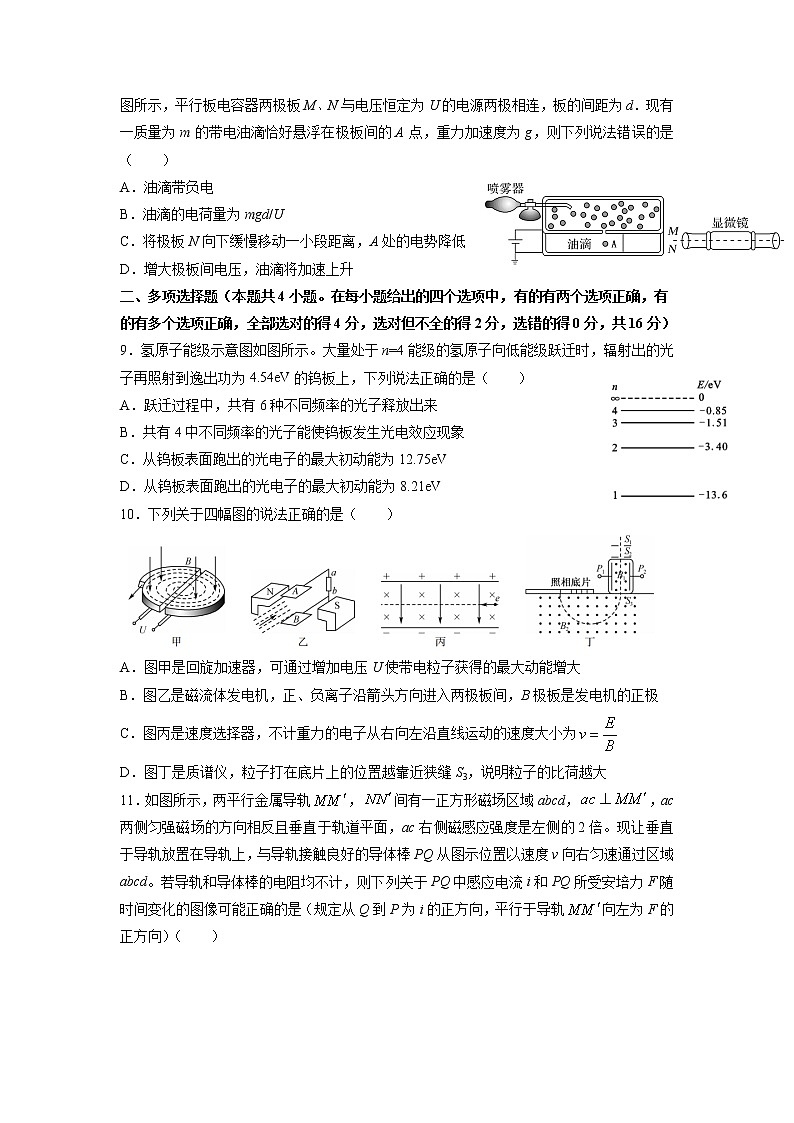

8．物理学家密立根通过研究平行板间悬浮不动的带电油滴，准确地测定了电子的电荷量．如图所示，平行板电容器两极板M、N与电压恒定为U的电源两极相连，板的间距为d．现有一质量为m的带电油滴恰好悬浮在极板间的A点，重力加速度为g，则下列说法错误的是（    ）

A．油滴带负电

B．油滴的电荷量为mgd/U

C．将极板N向下缓慢移动一小段距离，A处的电势降低

D．增大极板间电压，油滴将加速上升

二、多项选择题（本题共4小题。在每小题给出的四个选项中，有的有两个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，选错的得0分，共16分）

9．氢原子能级示意图如图所示。大量处于n=4能级的氢原子向低能级跃迁时，辐射出的光子再照射到逸出功为4.54eV的钨板上，下列说法正确的是（    ）

A．跃迁过程中，共有6种不同频率的光子释放出来

B．共有4中不同频率的光子能使钨板发生光电效应现象

C．从钨板表面跑出的光电子的最大初动能为12.75eV

D．从钨板表面跑出的光电子的最大初动能为8.21eV

10．下列关于四幅图的说法正确的是（    ）

A．图甲是回旋加速器，可通过增加电压U使带电粒子获得的最大动能增大

B．图乙是磁流体发电机，正、负离子沿箭头方向进入两极板间，B极板是发电机的正极

C．图丙是速度选择器，不计重力的电子从右向左沿直线运动的速度大小为

D．图丁是质谱仪，粒子打在底片上的位置越靠近狭缝S3，说明粒子的比荷越大

11．如图所示，两平行金属导轨，间有一正方形磁场区域abcd，，ac两侧匀强磁场的方向相反且垂直于轨道平面，ac右侧磁感应强度是左侧的2倍。现让垂直于导轨放置在导轨上，与导轨接触良好的导体棒PQ从图示位置以速度v向右匀速通过区域abcd。若导轨和导体棒的电阻均不计，则下列关于PQ中感应电流i和PQ所受安培力F随时间变化的图像可能正确的是（规定从Q到P为i的正方向，平行于导轨向左为F的正方向）（    ）

12．如图所示，在与纸面平行的匀强电场中有A、B、C三点构成的直角三角形，，，DE是三角形的中位线，AB边长为2m．一质子从D点以垂直于AD的速度方向射入电场，质子在运动过程中经过B点，已知A、C、E点的电势分别为2V、26V、17V，元电荷为e．质子重力不计，下列说法正确的是（    ）

A．质子在D点的电势能大于在B点的电势能

B．B点的电势为10V

C．质子从D点运动到B点过程中，静电力做功4eV

D．匀强电场的场强方向由D点指向A点，大小为6V/m

第Ⅱ卷（非选择题  共60分）

注意事项：

1．答题前，考生先在答题卡上用直径0.5毫米的黑色墨水签字笔将自己的姓名，准考证号填写清楚。

2．请用直径0.5毫米黑色墨水签字笔在答题卡上各题的答题区域内作答，在试卷上作答无效。

三、非选择题：本卷包括必考题和选考题两部分。第13—17题为必考题，每个试题考生都必须做答。第18—19题为选考题，考生根据要求做答。

（一）必考题（共48分）

13．（4分）在描绘一只“2.5V，6W”小灯泡的伏安特性曲线的实验中，某同学已选择好恰当的仪器并按照图示电路图正确连接了仪器，电流表的内阻约0.5Ω，电压表的内阻约3000Ω．请回答下列问题：

（1）开关S闭合之前，滑动变阻器的滑片应置于             ．（选填“A端”、“B端”或“AB间任意位置”）

（2）为了减小测量误差，图中的单刀双掷开关S1应接           ．（选填“M”或“N”）

14．（10分）图（a）是测量电源电动势E和内阻r的原理图．定值电阻R0=2.5Ω为保护电阻，电流表内阻不计，长度为60cm粗细均匀的电阻丝ab上标有长度刻度．

（1）在电阻丝接入电路前，使用多用电表测量它的阻值，选择倍率“”正确操作后，多用电表的示数如图（b）所示，测量结果为R=          Ω，电阻丝单位长度的电阻=            Ω/m．

（2）请根据电路图（a）并结合图（d）中数据把实物图（c）电路连接完整．

（3）闭合开关S，记录ac的长度L和电流表A的示数I。多次滑动c点改变ac的长度，测得多组L和I的值，并计算出对应的，则=                                ．（用E、r、R0、L和表示）

（4）图（d）是根据多组实验数据得到的—L图像，由图像可得电源电动势E=        V，电源内阻r=        Ω．（计算结果保留两位有效数字）

15．（8分）如图所示，固定的光滑绝缘轻质杆MN与水平面的夹角为，MN长度为L．一质量为m、电荷量为q、可看作质点的带正电小球P穿在杆上．已知小球P在运动过程中电荷量保持不变，静电力常量为k，重力加速度值为g．

（1）现把另一可看作质点的带正电小球W固定在杆的M端，小球P恰能静止在MN的中点O处。求小球W的电荷量Q；

（2）若改变小球W的电荷量至某值，将小球P从N点由静止释放，P沿杆恰好能到达MN的中点O处，求场源电荷W在O、N两点间的电势差UON．

（结果用m、g、q、k、L、表示）

16．（12分）如图所示，平行且足够长的粗糙导轨bf、de与水平面的夹角，bfde区域内有垂直于导轨所在平面向上的匀强磁场；在导轨bd处接有水平放置的电路，其中R1=3Ω，R2=6Ω，R=30Ω，电压表量程为1V，电流表量程为0.3A；一质量m=0.4kg，电阻r=2Ω的金属杆MN平行于bd放置在导轨上，MN与导轨接触良好，从静止释放MN，MN沿导轨运动，当MN达到最大速度时，两表中有一表的示数恰好满量程，另一表又能安全使用．已知MN与导轨间的动摩擦因数，导轨电阻不计，电表均为理想电表，g取10m/s2，．求：

（1）通过计算判断是哪个表满量程；

（2）MN达到最大速度时，MN两端的电压；

（3）MN达到最大速度时，重力对MN做功的瞬时功率．

17．（14分）理论研究表明暗物质湮灭会产生大量高能正电子，所以在宇宙空间探测高能正电子是科学家发现暗物质的一种方法．如图为我国某研究小组为研究暗物质设计的探测器截面图：开口宽为的正方形铝筒，下方区域I、Ⅱ为两相邻的方向相反的匀强磁场，磁感应强度均为B，区域Ⅲ为匀强电场，电场强度，三个区域的宽度均为d．经过较长时间，仪器能接收到平行铝筒射入的不同速率的正电子，其中部分正电子将打在介质MN上．已知正电子的质量为m，电量为+e，不考虑相对论效应及电荷间的相互作用．

（1）求能到达电场区域的正电子的最小速率；

（2）在区域Ⅱ和Ⅲ的分界线上宽度为的区域有正电子射入电场，求正电子的最大速率；

（3）若L=2d，试求第（2）问中最大速度的正电子打到MN上的位置与进入铝筒位置的水平距离．

（二）选考题：共12分。

18．（物理——选修3—3）（12分）略

19．（物理——选修3—4）（12分）

（1）（4分）图甲是一列简谐横波在t=0时刻的波形图，乙图为介质中平衡位置在x=1.5m处的质点的振动图像，P是平衡位置在x=2m处的质点，Q是平衡位置在x=3.25m处的质点，下列说法正确的是         （填正确答案标号，选对1个得2分，选对2个得3分，选对3个得4分，每选错1个扣2分，最低得分为0分）

A．波的传播方向向左

B．波速为0.5m/s

C．0—2s时间内，P运动的路程为8cm

D．t=13.5s时刻，P恰好回到平衡位置

E．Q经过1.5s将回到平衡位置

（2）（8分）如图所示，直角三角形OAB为某透明介质的横截面，该介质的折射率为，OB边长为L，，位于截面所在平面内的一束光线自O点以角入射，第一次到达AB边恰好没有光线折射出来，求：

①入射角

②从入射到发生第一次全反射所用的时间(设光在真空中的速度为c，可能用到或)

成都外国语学校2021——2022学年度下期第二次月考

高二物理参考答案

一、选择题（1——8题每题3分，9——14题每题4分）

13、（4分）答案：（1）A（2）M（每空2分）

14、（10分）

（1）（2分）6Ω   10Ω/m

（2）（2分）将电流表0.6A接线柱与电阻丝a端相连

（3）（2分）

（4）（4分）2.0V     1.5Ω

15、

16、

17、

19、（1）BCE

（2）
