2022浙江省Z20名校联盟（名校新高考研究联盟）高三上学期8月第一次联考（暑假返校联考）通用技术含答案

这是一份2022浙江省Z20名校联盟（名校新高考研究联盟）高三上学期8月第一次联考（暑假返校联考）通用技术含答案，共11页。试卷主要包含了考试结束后，只需上交答题卷等内容，欢迎下载使用。

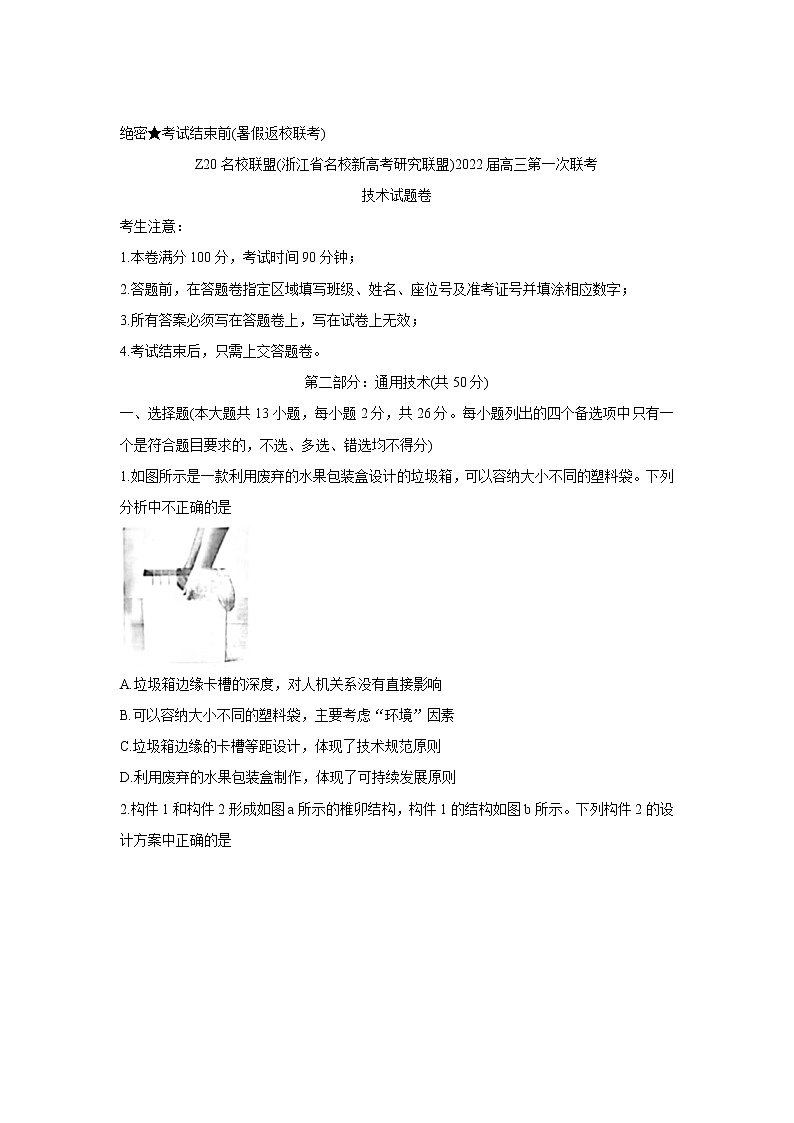

 绝密★考试结束前(暑假返校联考)Z20名校联盟(浙江省名校新高考研究联盟)2022届高三第一次联考技术试题卷考生注意：1.本卷满分100分，考试时间90分钟；2.答题前，在答题卷指定区域填写班级、姓名、座位号及准考证号并填涂相应数字；3.所有答案必须写在答题卷上，写在试卷上无效；4.考试结束后，只需上交答题卷。第二部分：通用技术(共50分)一、选择题(本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1.如图所示是一款利用废弃的水果包装盒设计的垃圾箱，可以容纳大小不同的塑料袋。下列分析中不正确的是A.垃圾箱边缘卡槽的深度，对人机关系没有直接影响B.可以容纳大小不同的塑料袋，主要考虑“环境”因素C.垃圾箱边缘的卡槽等距设计，体现了技术规范原则D.利用废弃的水果包装盒制作，体现了可持续发展原则2.构件1和构件2形成如图a所示的椎卯结构，构件1的结构如图b所示。下列构件2的设计方案中正确的是通用技术课上，小明设计了如图所示的零件(图中R25的圆弧与直线相切)，请根据图完成第3-5题。3.图中漏标的尺寸共有A.3处     B.4处     C.5处     D.6处4.用厚度为8mm、大小合适的钢板制作该零件，下列说法中不合理的是A.在平口钳上钻孔时应集中注意力并戴上防护眼镜B.冲眼时，须用台虎钳夹持牢固，否则容易滑动C.正式锯割时，推锯加压、回拉不加压D.可用半圆锉锉削加工R48的圆弧5.加工该零件时需要用到一些钳工工具，下列钳工工具搭配或使用不合理的是6.如图所示为某连杆机构，连杆2、连杆3与滑槽1连接。电动机带动曲柄转动使滑块1、和滑块2在滑槽内上下移动，下列关于该连杆机构的分析中不正确的A.电机转轴与曲柄之间的连接属于刚连接B.图示转动状态下曲柄受弯曲、连杆1受拉C.图示转动状态下滑块1、滑块2都向上运动D.连杆2、连杆3应选用抗弯曲能力较强的材料制作7.如图所示为某化工厂“污染土壤(含有受热易挥发的有机污染物)处理系统工艺流程。下列关于该工艺流程的分析不正确的是A.预加热滚筒加热和急冷装置冷却属于串行环节B.往热解吸滚筒中通天然气的目的是确保污染土壤加热到足够的温度，使有机污染物从土壤中得以挥发出来或被焚烧C.一级除尘和二级除尘环节不可以颠倒D.设计该工艺流程的主要目的是获取达标尾气如下图所示为伺服电机控制系统，转角和速度检测元件检测伺服电机的转动角度和速度，并反馈到伺服控制器(PLC)与设定值比较，伺服控制器根据偏差值发出运动信号，伺服驱动器将运动信号转变成相应的电流信号驱动伺服电机转动。请根据示意图及其描述完成第8-9题。8.关于该伺服电机控制系统，下列分析中不正确的是A.伺服驱动器的性能是影响该系统优化的因索B.伺服控制器长期使用后控制精度降低，体现了系统的动态性C.选择伺服控制器时，既要考虑转角和速度检测元件，又要考虑伺服驱动器等，体现了系统分析的综合性原则D.伺服控制器根据转动角度和速度偏差值控制伺服电机转动，体现了系统的相关性9.下列关于伺服电机控制系统的分析中不正确的是A.转角和速度检测元件检测伺服电机的转动角度和速度，这个过程称为反馈B.被控对象是伺服电机C.输入量是设定转动角度和速度D.控制量是伺服驱动器发出的电流信号10.下列对通用技术课程中常用电子元器件的描述不正确的是11.如图所示是小明搭建的三极管实验电路，电压表读数为2V。下列关于该电路的分析中正确的是A.R2阻值变大，电流表读数变大、电压表读数变大B.R4的阻值变大，电流表读数变小，三极管集电极电位升高C.逐渐减小R3的阻值，电流表读数变小、电压表读数变大D.逐渐增大R3的阻值的过程中，三极管不可能进入饱和状态如图l所示是小雷设计的孵化箱温控电路，Rt为负温度系数热敏电阻。用发光二极管和光敏电阻未检测箱内是否有鸡蛋，箱内有鸡蛋时，Rg光照变弱。有鸡蛋时箱内温度低于36℃，加热器加热；箱内温度到达39℃，加热器停止加热；箱内无鸡蛋时，加热器不加热(555内部结构及555功能表如图2、图3所示)。请根据要求完成第12-13题。12.下列关于该电路的说法中不正确的是A.加热器应该接到继电器的常开触点B.Rp阻值变大，加热器开始加热的温度将低于36℃C.箱内有鸡蛋时，4脚输入高电平D.虚线框J-1选择常开触点13.现要求调整下限温度为37℃，上限温度为38℃，下面调整方案正确的是A.调大R7，调小R8     B.调大R7，调大R8C.调小R7，调大R8     D.调小R7，调小R8二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)14.如图a所示是电梯曳引控制系统。其工作过程是：变频器将程序指令转化为合适频率及大小的电压信号，驱动曳引机卷动钢丝绳，调节轿厢和对重的平衡，实现轿厢和对重的升降运动，达到运输目的。请根据示意图和描述，完成以下任务：(1)该曳引控制系统的控制手段和控制方式分别是          、          (在“A.自动控制；B.手动控制；C.开环控制；D.闭环控制”中选择合适的选项，将序号填入“         ”处)(2)系统设计时，需要对悬挂的对重重量进行计算和反复调试，体现了系统分析的       (在“A.整体性原则；B.科学性原则；C.综合性原则”中选择合适的选项，将序号填入“          ”处。(3)下列属于该曳引控制系统干扰因素的是          (在“A.供电电压不稳；B.有人按下呼楼按钮；C.轿厢和对重升降速度的改变”中选择合适的选项，将序号填入“         ”处。(4)变频器对电梯的控制是S型，即启动和停止加速度都比较缓和，从人机关系角度考虑，主要体现了          目标(在“A.高效；B.舒适；C.健康”中选择合适的选项，将序号填入“          ”处)；(5)如图b所示是曳引机的结构图，下列关于驱动绳轮槽结构，其中最合理的是        (在下列选项中选择合适的选项，将序号填入“        ”处)。15.小明在经过如图所示的安全逃生通道的木质双开时，发现双开门很难及时打开。于是，小明想设计一种在发生火灾时能自动打开双开门的装置。已知单扇门的厚度为30mm，长宽尺寸如图所示。请你帮助小明设计该装置的机械部分，要求如下：①两扇门能同时向外充分打开，开门角度至少≥90°；②装置采用一个电机驱动；③材料自选。请完成以下任务：(1)小明发现问题的途径是          (在“A.收集和分析信息；B.观察日常生活；C.技术研究与技术试验”中选择合适的选项，将序号填入“          ”处)；(2)设计该装置时，下列因素中可以不考虑的是          (在“A.门的高度；B.安装方式；C.开门方向”中选择合适的选项，将序号填入“          ”处)；(3)画出设计草图，必要时可用文字说明；(4)在设计草图上标注主要尺寸；(5)小明在装置安装完成后，用点燃的蜡烛靠近烟雾传感器，观察装置能否顺利的打开大门，该试验的方法属于          (在“A.模拟试验；B.移植试验；C.强化试验”中选择合适的选项，将序号填入“          ”处)。16.请补全三视图中所缺的三条图线(超过三条图线倒扣分)。17.如图1所示是小明设计的热水器温度自动控制电路。当温度低于40℃时，电加热装置H开始加热，当温度到达45℃时，电加热装置H停止加热，实现温度控制在上下限之间。V2工作在开关状态，比较器功能：V+>V-时输出高电平，V+<V-时输出低电平。请完成以下任务：(1)要实现温度控制，电路中的Rt应选用          (在“A.正温度系数热敏电阻；B.负温度系数热敏电阻”中选择合适的选项，将序号填入“          ”处)；(2)请完成图1虚线框a中的电路连线，实现题目要求的功能；(3)温度控制在上下限之间时，关于V3、V4状态分析正确的是          (在“A.V3不发光、V4发光；B.V3发光、V4不发光；C.V3、V4都发光；D.不确定”中选择合适的选项，将序号填入“          ”处)；(4)若要使温度控制电路的上限值变低、下限值不变，合理的措施是          (在“A.增大R1的阻值；B.减小R4的阻值；C.减小RI的阻值；D.增大R4的阻值”中选择合适的选项，将序号填入“          ”处)；(5)在保证原电路功能的基础上，小明对图1所示电路进行了改进，只有当水箱里有水且有人时，电路才能正常工作。有人时红外传感器输出高电平。请使用最少数量的2输入与非门完成图2虚线框b中的电路设计。
