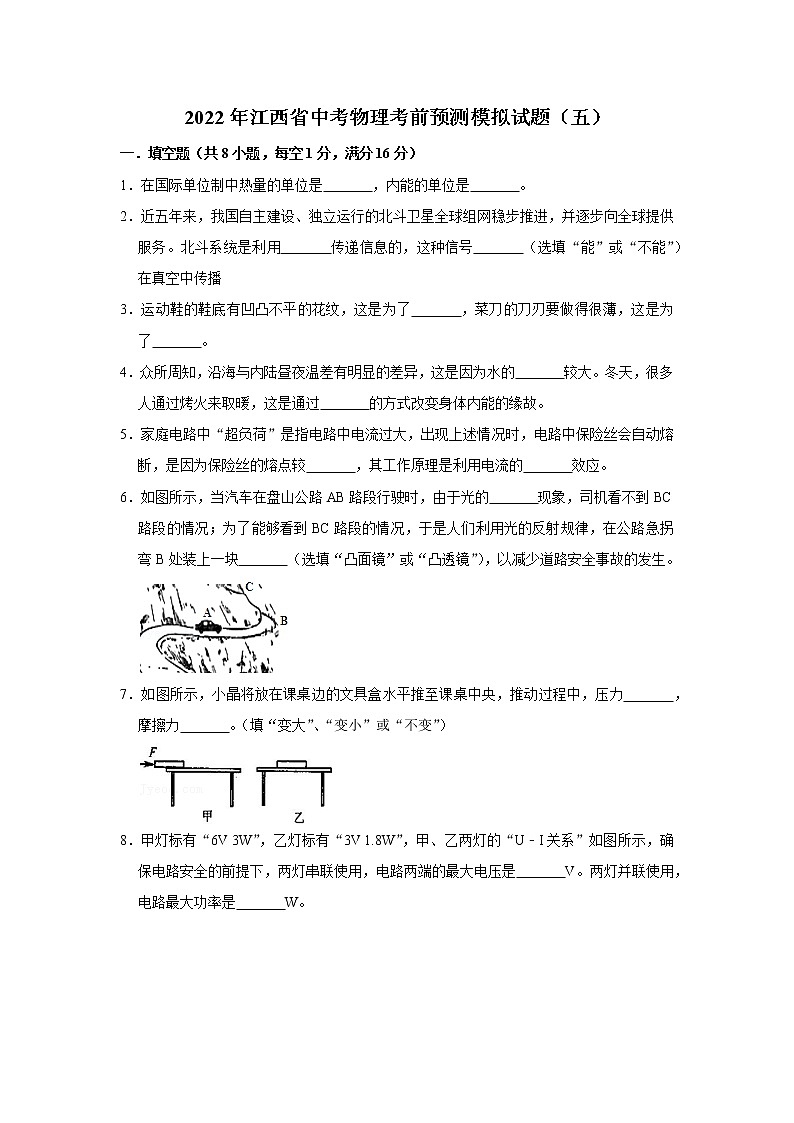

2022年江西省中考物理考前预测模拟试题（五）
一．填空题（共8小题，每空1分，满分16分）
1．在国际单位制中热量的单位是　 　，内能的单位是　 　。
2．近五年来，我国自主建设、独立运行的北斗卫星全球组网稳步推进，并逐步向全球提供服务。北斗系统是利用　 　传递信息的，这种信号　 　（选填“能”或“不能”）在真空中传播
3．运动鞋的鞋底有凹凸不平的花纹，这是为了　 　，菜刀的刀刃要做得很薄，这是为了　 　。
4．众所周知，沿海与内陆昼夜温差有明显的差异，这是因为水的　 　较大。冬天，很多人通过烤火来取暖，这是通过　 　的方式改变身体内能的缘故。
5．家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较　 　，其工作原理是利用电流的　 　效应。
6．如图所示，当汽车在盘山公路AB路段行驶时，由于光的　 　现象，司机看不到BC路段的情况；为了能够看到BC路段的情况，于是人们利用光的反射规律，在公路急拐弯B处装上一块　 　（选填“凸面镜”或“凸透镜”），以减少道路安全事故的发生。

7．如图所示，小晶将放在课桌边的文具盒水平推至课桌中央，推动过程中，压力　 　，摩擦力　 　。（填“变大”、“变小”或“不变”）

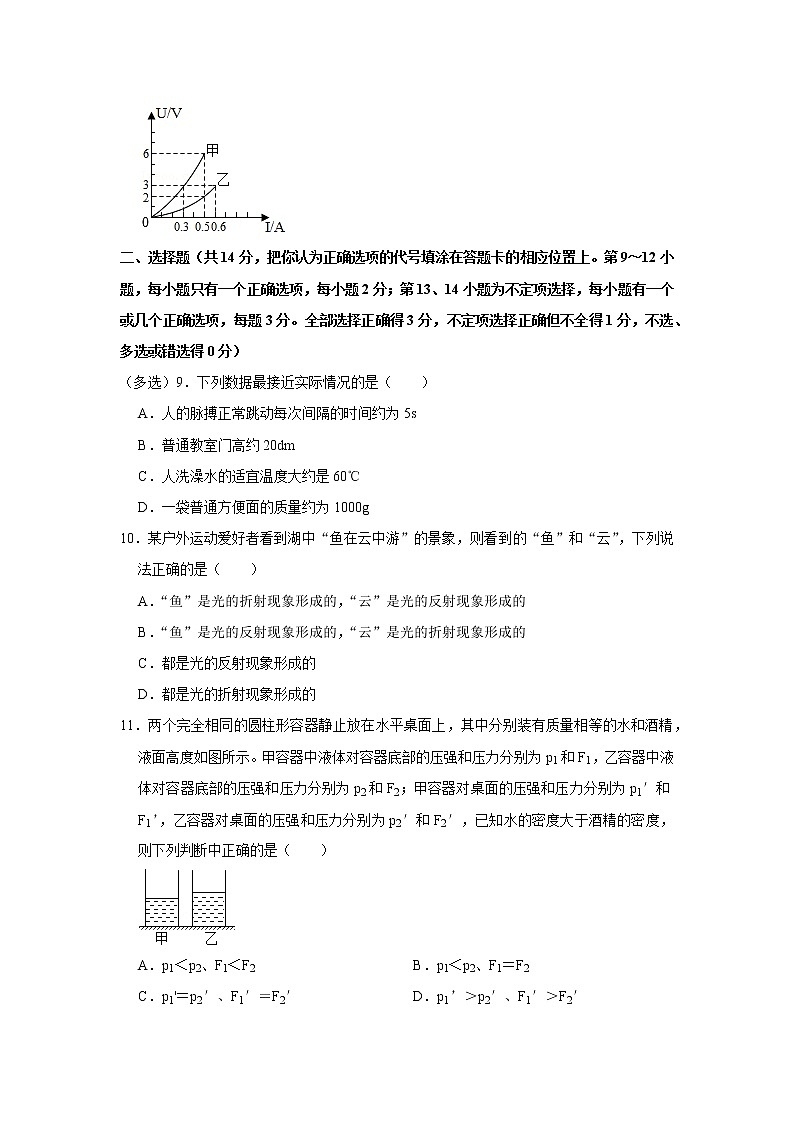

8．甲灯标有“6V 3W”，乙灯标有“3V 1.8W”，甲、乙两灯的“U﹣I关系”如图所示，确保电路安全的前提下，两灯串联使用，电路两端的最大电压是　 　V。两灯并联使用，电路最大功率是　 　W。

二、选择题（共14分，把你认为正确选项的代号填涂在答题卡的相应位置上。第9～12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每题3分。全部选择正确得3分，不定项选择正确但不全得1分，不选、多选或错选得0分）
（多选）9．下列数据最接近实际情况的是（　　）
A．人的脉搏正常跳动每次间隔的时间约为5s
B．普通教室门高约20dm
C．人洗澡水的适宜温度大约是60℃
D．一袋普通方便面的质量约为1000g
10．某户外运动爱好者看到湖中“鱼在云中游”的景象，则看到的“鱼”和“云”，下列说法正确的是（　　）
A．“鱼”是光的折射现象形成的，“云”是光的反射现象形成的
B．“鱼”是光的反射现象形成的，“云”是光的折射现象形成的
C．都是光的反射现象形成的
D．都是光的折射现象形成的
11．两个完全相同的圆柱形容器静止放在水平桌面上，其中分别装有质量相等的水和酒精，液面高度如图所示。甲容器中液体对容器底部的压强和压力分别为p1和F1，乙容器中液体对容器底部的压强和压力分别为p2和F2；甲容器对桌面的压强和压力分别为p1′和F1’，乙容器对桌面的压强和压力分别为p2′和F2′，已知水的密度大于酒精的密度，则下列判断中正确的是（　　）

A．p1＜p2、F1＜F2 B．p1＜p2、F1＝F2
C．p1'＝p2′、F1′＝F2′ D．p1’＞p2′、F1′＞F2′

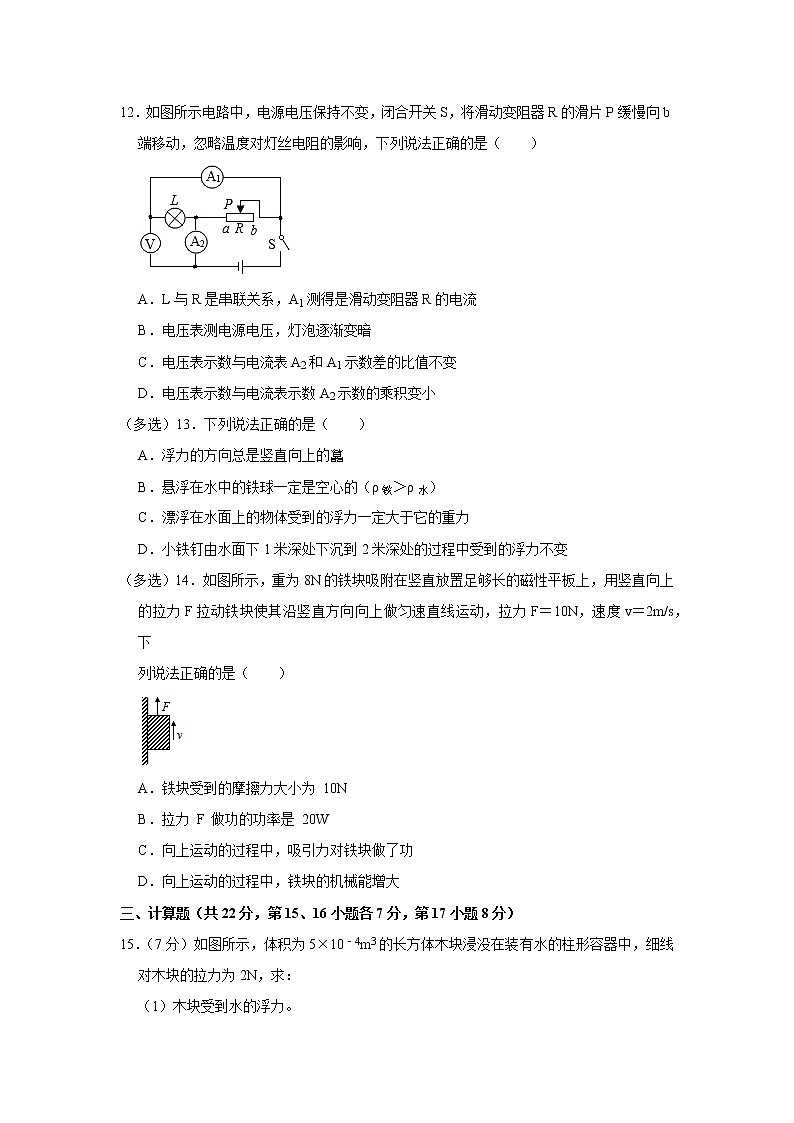

12．如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器R的滑片P缓慢向b端移动，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）

A．L与R是串联关系，A1测得是滑动变阻器R的电流
B．电压表测电源电压，灯泡逐渐变暗
C．电压表示数与电流表A2和A1示数差的比值不变
D．电压表示数与电流表示数A2示数的乘积变小
（多选）13．下列说法正确的是（　　）
A．浮力的方向总是竖直向上的
B．悬浮在水中的铁球一定是空心的（ρ铁＞ρ水）
C．漂浮在水面上的物体受到的浮力一定大于它的重力
D．小铁钉由水面下1米深处下沉到2米深处的过程中受到的浮力不变
（多选）14．如图所示，重为8N的铁块吸附在竖直放置足够长的磁性平板上，用竖直向上的拉力F拉动铁块使其沿竖直方向向上做匀速直线运动，拉力F＝10N，速度v＝2m/s，下
列说法正确的是（　　）

A．铁块受到的摩擦力大小为 10N
B．拉力 F 做功的功率是 20W
C．向上运动的过程中，吸引力对铁块做了功
D．向上运动的过程中，铁块的机械能增大
三、计算题（共22分，第15、16小题各7分，第17小题8分）
15．（7分）如图所示，体积为5×10﹣4m3的长方体木块浸没在装有水的柱形容器中，细线对木块的拉力为2N，求：
（1）木块受到水的浮力。
（2）木块的重和木块的密度。
（3）若剪断细线待木块静止后，将木块露出水面的部分切去后，则剩余木块的重为多少？要使剩余木块刚好浸没在水中，在木块上应加多大的力？

16．（7分）小明设计了如图（a）所示的电路探究某未知电阻Rt与温度T的关系。其中，定值电阻Ro＝10欧，电源电压U＝3伏。他把电阻Rt放在不同的温度下做实验，得到了不同温度下该Rt的阻值，并用描点法画成了如图（b）所示的图象。

求：
（1）当温度为0℃时电压表的示数；
（2）当温度为240℃时，Rt的功率；
（3）在实验过程中小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检查，电路连接正常，各元件没有损坏。你认为造成这种情况的原因是什么？
17．（8分）新能源汽车具有零排放、噪声小、能源利用率高等优点。据悉，到2016年底，国家电网宁波供电公司在我市9个双向高速公路服务区建设了新能源汽车快充站，实现了我市高速公路服务区全覆盖。若每个充电桩对新能源小汽车的充电功率为7000W，充电1h可使质量为1t、额定输出功率为12kW的新能源小汽车匀速直线行驶36km．设汽车行驶过程中受到的阻力是车重的0.06倍。
（1）小汽车静止在水平地面上，轮胎与地面接触总面积为0.08m2时，汽车对地面的压强多大？
（2）该小汽车以额定输出功率在平直公路上匀速行驶时速度多大？
（3）该小汽车将电能转化为机械能的效率多大？（结果保留一位小数）

四．实验探究题（共4小题，每题7分，满分28分）
18．（7分）（1）读图，回答下列问题。

①图甲中，纽扣的直径是 　 　cm。
②如图乙所示，某同学用完全相同的钩码验证杠杆的平衡条件。杠杆调节平衡后，在杠杆上A点处挂4个钩码，为使杠杆重新平衡，应在B点处挂 　 　个钩码。
③图丙是探究导体的电阻大小与 　 　的关系的实验电路，实验时需要保证这两根镍铬合金丝的 　 　相同。
（2）在“探究通电螺线管外部磁场”的实验中。老师在螺线管的两端各放一个小磁针，并在玻璃板上均匀地撒满铁屑。

② 闭合开关通电后，接下来的操作应该是　 　。
②放入的小磁针是为了 　 　，铁屑的分布如图所示。图中A、B点相比 　 　点磁场较强。
19．（7分）某班同学利用图甲所示的电路用“伏安法”测量未知电阻Rx的阻值，阻值大约为5Ω。电源为两节新干电池，滑动变阻器规格为“20Ω 1A”。

（1）请你根据电路图用笔画线代替导线，将图乙的实物电路连接完整。
（2）电路中滑动变阻器除对电路有保护作用外，另一个作用是 　 　。
（3）完成电路连接后，闭合开关，发现电压表和电流表均无示数，小明利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障为 　 　。
（4）实验过程中老师提醒同学们尽量缩短通电时间，并且电流不宜过大，这样做的理由是 　 　。
（5）小光和小彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图像，如图丙、丁所示。对于图像的分析，以下说法错误的是 　 　。
A.由图丙可知，定值电阻的阻值为1Ω
B.由图丙可知，电阻不随其两端的电压和导体中的电流而改变
C.为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
D.由图丁及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
（6）实验中小华不用电流表，而是挑选标有“R01A”字样的滑动变阻器进行实验，小华设计了如图戊所示的电路。接下来小华的实验操作是：
①闭合开关S，调节滑片至最左端时，读出电压表的示数为U1；
②闭合开关S，　 　，读出电压表的示数为U2；
③ 未知电阻Rx＝　 　（用题目给出的R0、U1、U2表示）。
20．（7分）（1）如图1甲所示的物体的长度是　 　cm，图1乙所示秒表的读数是：　 　s。

（2）小华把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现图2甲的情形，此时应向　 　调平衡螺母，使天平横梁在水平方向平衡。按图2乙操作后，往烧杯中倒入40ml某液体如丙图，烧杯中液体的密度是　 　kg/m3。
（3）在“探究影响滑动摩擦力大小的因素”实验中
①将物体A置于水平木板上，用弹簧测力计沿水平方向拉动，使其做　 　运动，这时滑动摩擦力的大小等于弹簧测力计拉力的大小。
②小华设计了实验方案，如图3所示的是他做的甲、乙两次实验情景，其中甲测力计的示数小于乙测力计的示数。
通过比较甲、乙两次实验得到的结论是：　 　。
③下列各种现象中，利用了该实验结论的是　 　（选填字母）。
A．汽车在结冰的路面行驶时，在车轮上缠绕铁链
B．刹车时用力捏车闸
C．移动很重的石块时，在地上铺设滚木。
21．在研究液体压强的实验中，进行了如图所示的操作：

（1）压强计是通过U形管中液面的 　 　来反映液体压强大小，这种研究方法叫 　 　法。
（2）使用前应检查压强计是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置 　 　（选”漏气”或“不漏气”）。
（3）甲、乙两图是探究液体压强与 　 　的关系，要探究液体压强与盛液体的容器形状是否有关，应选择 　 　两图进行对比，结论是：液体压强与盛液体的容器形状 　 　。
（4）为了探究多种因素对液体压强的影响，每一次只改变其中某一个因素，控制其余几个因素不变，这种探究方法是 　 　法。

2022年江西省中考物理考前预测模拟试题（五）
参考答案与试题解析
一．填空题（共8小）
1．【解答】解：
在国际单位制中，功和各种能量的单位都是焦耳，所以热量、内能的单位都是焦耳，符号是J。
故答案为：J；J。
2．【解答】解：我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，北斗系统是利用电磁波传递信息的；电磁波能在真空中传播。
故答案为：电磁波；能。
3．【解答】解：（1）运动鞋的鞋底有凹凸不平的花纹，这是在压力一定时，增大接触面的粗糙程度来增大摩擦力。
（2）在菜刀的刀刃要做得很薄，在压力一定时，减小受力面积来增大压强。
故答案为：增大摩擦力；增大压强。
4．【解答】解：（1）水的比热容较大，白天，在相同的吸热条件下，水的温度升高的少，夜晚，放出相同的热量，水的温度降低的少，昼夜温差较小；
而砂石的比热容小，在相同的吸热条件下，沙石的温度升高的多，夜晚，放出相同的热量，沙石的温度降低的多，昼夜温差较大；
（2）人通过烤火来取暖，身体吸收热量，身体会变热，这是通过热传递的方式改变了身体的内能。
故答案为：比热容；热传递。
5．【解答】解：保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用，因此保险丝的熔点较低，其工作原理是利用电流的热效应。
故答案为：低；热。
6．【解答】解：当汽车在AB路段行驶时，由于光沿直线传播，司机看不到BC路段的情况；为了看到BC路段的情况，人们利用光的反射规律，在公路急拐弯B处装上凸面镜，以减少事故的发生。
故答案为：光沿直线传播；凸面镜。
7．【解答】解：（1）物体受水平推力从甲图位置到乙图位置，由于物体的重力不变，因此桌面受到的压力也不变；
（2）从甲图位置到乙图位置过程中，接触面积增大，但压力和接触面的粗糙程度没变化，所以摩擦力将保持不变。
故答案为：不变；不变。
8．【解答】解：根据图象可知，甲灯两端电压为额定电压6V时，通过甲的额定电流为0.5A；
乙灯两端电压为额定电压3V时，通过乙的额定电流为0.6A；
因为串联电路中电流处处相等，所以两灯串联时，电路中的最大电流I＝I甲＝0.5A，此时甲灯正常发光（其电压为6V），
由图象可知，当通过乙灯泡的电流为0.5A时，乙灯泡两端电压为2V，
因串联电路两端电压等于各部分电压之和，
所以电路两端允许加的最大电压：U＝U甲+U乙′＝6V+2V＝8V；
因为并联电路两端电压相等，所以并联电路两端的最大电压为3V，
由图象可知，甲、乙两端电压为3V时，I甲＝0.3A，I乙＝0.6A，
因为并联电路中的干路电流等于各支路电流之和，
所以干路允许通过的最大电流：I并＝I甲+I乙＝0.3A+0.6A＝0.9A，
根据P＝UI计算电路最大功率P＝U′I并＝3V×0.9A＝2.7W。
故答案为：8；2.7。
二．多选题（共6小题）
9．【解答】解：A、人的脉搏正常每分钟跳动的次数是70次，因此每次间隔为1s左右。故错误。
B、普通教室门高约2m，即20dm．故正确。
C、人的体温是37℃，人洗澡时用的水比人的体温略高，所以40℃较为适宜。故错误。
D、一袋方便面的质量是100g．故错误。
故选：B。
10．【解答】解：看到的水中的白云是空中的白云以水面为反射面在水中形成的虚像。其光路图如下图所示：由于它是反射光线的反向延长线会聚而成的，所以是虚像。

看到的鱼是由水中的鱼发出的光线由水中进入空气中发生折射形成的，是鱼的虚像。其光路图如下图所示：由于它是折射光线的反向延长线会聚而成的，所以是虚像。

综上分析可知，选项A正确，BCD错误，
故选：A。
11．【解答】解：（1）分别装有质量相等的水和酒精，液体对容器底的压力等于液柱的重力，根据G＝mg，因质量相同，故F1＝F2；
因两个完全相同的圆柱形容器，故液柱的受力面积S相同，根据p=FS，液柱对容器底的压强：
p1＝p2；
（2）容器对水平桌面的压力等于容器和液体的重力，
故两容器对桌面的压力相等，F1′＝F2′
根据p=FS，两容器对桌面的压强相等，p1′＝p2′；只有C正确。
故选：C。
12．【解答】解：
由电路图可知，开关S闭合后，电流从电源的正极出发，经开关后分支，一支经电流表A1、灯泡L，另一支经变阻器R后汇合经电流表A2回到电源的负极，电压表并联在电源两端，
所以L与R并联，电流表A1测L支路电流，电流表A2测干路电流，电压表测电源两端的电压，故A错误；
因电源电压保持不变，
所以滑片移动时电压表的示数不变，
因并联电路中各支路独立工作、互不影响，
所以滑片移动时通过L的电流和L的实际功率不变，灯泡的亮暗不变，故B错误；
将滑动变阻器R的滑片P缓慢向b端移动，接入电路中的电阻变大，
由I=UR可知，通过R的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以干路电流变小，
则电压表示数与电流表示数A2示数的乘积变小，故D正确；
因电流表A2和A1示数差等于通过R的电流，
所以，电压表示数与电流表A2和A1示数差的比值变大，故C错误。
故选：D。
13．【解答】解：A、浮力的方向总是竖直向上的，故该选项正确；
B、由于铁密度大于水的密度，所以若铁球悬浮在水中，其一定是空心的，故该选项正确；
C、对于漂浮的物体，此时所受的浮力等于自身的重力，故该选项错误；
D、据阿基米德原理可知，铁钉在完全浸没的情况下，由于液体的密度不变，且排开液体的体积不变，故小铁钉所受的浮力不变，故该选项正确。
故选：ABD。
14．【解答】解：A、铁块沿竖直方向向上做匀速直线运动，则受力平衡，对铁块进行受力分析可知，在竖直方向上，铁块受到的拉力与铁块的重力和铁块受到的摩擦力平衡，故铁块受到的摩擦力大小f＝F﹣G＝10N﹣8N＝2N．故A错误；
B、拉力 F 做功的功率是P=Wt=Fst=Fv＝10N×2m/s＝20W．故B正确；
C、由甲图知，磁性平板对铁块的吸引力是水平方向，而铁块沿竖直方向运动，所以吸引力对铁块不做功。故C错误；
D、由图可见，物体以2m/s的速度匀速向上运动，动能不变；但高度增加，所以重力势能增加，所以机械能增加。故D正确。
故选：BD。
三．解答题（共3小题）
15．【解答】解：（1）根据阿基米德原理得：
F浮＝ρ水gV排＝ρ水gV木＝1.0×103kg/m3×10N/kg×5×10﹣4m3＝5N；
（2）此时木块受到三个力的作用，向上的是浮力，向下的重力和拉力，即F浮＝G+F拉；
故G＝F浮﹣F拉＝5N﹣2N＝3N；
质量：m=Gg=3N10N/kg=0.3kg；
密度：ρ=mV=0.3kg5×10-4m3=0.6×103kg/m3；
（3）因为F浮＞G，所以，若剪断细线待木块静止后，木块处于漂浮状态，故此时F浮'=G＝3N；
由F浮＝ρ水gV排可得：
V浸木＝V排木=F浮'ρ水g=3N1.0×103kg/m3×10N/kg=3×10﹣4m3；
由ρ=mV可得，剩余木块的质量为：
m剩＝ρ木V浸木＝0.6×103kg/m3×3×10﹣4m3＝0.18kg。
剩余木块的重力G剩＝m剩g＝0.18kg×10N/kg＝1.8N；
故此时F浮″＝G剩＝1.8N；
由F浮＝ρ水gV排可得浸入的体积：
V浸＝V排=F浮″ρ水g=1.8N1.0×103kg/m3×10N/kg=1.8×10﹣4m3；
露出液面的体积是：V露＝3×10﹣4m3﹣1.8×10﹣4m3＝1.2×10﹣4m3；
此时露出液面的木块受到的浮力等于所需加的压力，
F＝F露＝ρ水gV排＝ρ水gV露＝1.0×103kg/m3×10N/kg×1.2×10﹣4m3＝1.2N。
答：（1）木块受到水的浮力5N；
（2）木块的重为3N；木块的密度0.6×103kg/m3；
（3）若剪断细线待木块静止后，将木块露出水面的部分切去，则剩余木块的重为1.8N；要使剩余木块刚好浸没在水中，在木块上应加1.2N的压力。
16．【解答】解：（1）由图知，当t＝0℃时，Rt＝20欧，而R0＝10欧，根据分压关系可得：U0=13U=13×3V＝1V；
（2）从表中数据可以看出，电阻阻值Rt与温度的关系为：Rt＝20+0.5t，当t＝240℃时，Rt＝140Ω，
通过电路的电流为：I=UR0+Rt=3V10Ω+140Ω=0.02A，
Rt的功率为：Pt＝I2Rt＝（0.02A）2×140Ω＝0.056W。
（3）由于温度较高时，Rt的电阻值远远大于R0的阻值，所以电压表示数变化不明显。
故答案为：（1）当温度为0℃时，电压表的示数为1伏；
（2）当温度为240℃时，Rt的功率为0.056W；
（3）由于温度较高时，Rt的电阻值远远大于R0的阻值。
17．【解答】解：（1）小汽车静止在水平地面上，对地面的压力：
F＝G＝mg＝1×103kg×10N/kg＝1×104N，
汽车对地面的压强：
p=FS=1×104N0.08m2=1.25×105Pa；
（2）因小汽车匀速直线行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，小汽车的牵引力：
F′＝f＝0.06G＝0.06×1×104N＝600N，
由P=Wt=Fst=Fv可得，该小汽车以额定输出功率在平直公路上匀速行驶时速度：
v=P输出F'=12×103W600N=20m/s；
（3）汽车牵引力做的功：
W＝F′s＝600N×36×103m＝2.16×107J，
由P=Wt可得，消耗的电能：
W电＝P充电t＝7000W×3600s＝2.52×107J，
该小汽车将电能转化为机械能的效率：
η=WW电×100%=2.16×107J2.52×107J×100%≈85.7%。
答：（1）小汽车静止在水平地面上时对地面的压强为1.25×105Pa；
（2）该小汽车以额定输出功率在平直公路上匀速行驶时速度为20m/s；
（3）该小汽车将电能转化为机械能的效率为85.7%。
四．实验探究题（共4小题）
18．【解答】（1）电流表应串联接入电路，电源为2节干电池，未知电阻Rx的阻值大约为5Ω，由欧姆定律可得通过电路的最大电流：I=UR=3V5Ω=0.6A，所以电流表选择0～0.6A的量程，如图：
；
（2）伏安法测电阻的实验需通过改变滑动变阻器接入电路的阻值改变电阻两端的电压，多测几组数据计算平均值，减小误差，所以电路中滑动变阻器除对电路有保护作用外，另一个作用是调节电阻两端的电压；
（3）把电压表分别接在a、b之间和b、c之间，电压表均有示数，说明a、电源、b之间是通路，a、电流表、待测电阻、c也是通路；根据接在a、c之间，电压表无示数，如果电路连接完好，只有一个元件有故障，该故障是滑动变阻器断路；
（4）实验过程中老师提醒同学们尽量缩短通电时间，并且电流不宜过大，由焦耳定律可得时间越长，电流越大，产生的热量越多，电阻的温度越高，这样做的理由是电阻的阻值受温度影响；
（5）由图丙可知，通过电阻的电流为3A时，电阻两端的电压为3V，由欧姆定律可得：Rx=UxIx=3V3A=1Ω，U﹣I图象是一条过原点的直线，也就是说电流与电压成正比，所以该电阻为定值电阻，故AB正确，
由图丁可知，U﹣I图象是一条曲线，也就是说电流与电压不成正比，所以灯泡的电阻随温度的改变而改变，小灯泡的电阻随灯丝温度的增加而增大，不可计算平均值，故C错误，D正确；
（6）①闭合开关S，调节滑片至最左端时，读出电压表的示数为U1；
此时滑动变阻器接入电路的电阻为0，电路为定值电阻的简单电路，电压表示数即电源电压，
②闭合开关S，调节滑片至最右端时，读出电压表的示数为U2；
此时定值电阻和滑动变阻器的最大阻值串联接入电路，电压表测定值电阻两端的电压，串联电路总电压等于各部分电压之和，
所以滑动变阻器两端的电压：U0＝U1﹣U2，
由欧姆定律可得通过电路的电流：I=U0R0=U1-U2R0，
④ 由欧姆定律可得未知电阻：Rx=U2I=U2U1-U2R0=U2R0U1-U2。
故答案为：（1）如图；（2）调节电阻两端的电压；（3）滑动变阻器断路；（4）电阻的阻值受温度影响；（5）C；（6）②调节滑片至最右端时；③U2R0U1-U2。
19．【解答】解：（1）①图中刻度尺1cm又分为10个小刻度，故最小刻度值为1mm；末端刻度值为3.15cm，物体长度为3.15cm﹣2.00cm＝1.15cm；
②设杠杆一格的长度是L，一个钩码重是G，由杠杆平衡条件F1L1＝F2L2得，4G×3L＝nG×2L，解得：n＝6；
③由图可知，两根电阻丝的材料相同，横截面积也是相同的，但长度不同，所以探究的是电阻大小与长度的关系；
（2）①在玻璃板上均匀地撒上铁屑，然后给直导线通电，为了更好地通过铁屑客观描述出磁场分布情况，为了减小铁屑与玻璃板之间的摩擦，需轻敲玻璃板，这样做的目的是：使铁屑在玻璃板上跳动减小它与玻璃板之间的摩擦，从而使铁屑在磁场力的作用下动起来，更好地显示磁场分布情况；
（2）磁场中放入小磁针，小磁针受到磁力的作用，会指示一定的方向，从而能判定磁场的方向；由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到A点铁屑的分布比B点密集，由此可以确定A点的磁场比B点强。
故答案为：（1）①1.15；②6；③长度；横截面积；（2）①轻敲玻璃板；②显示磁场的方向；A。
20．【解答】解：
（1）①由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm；
物体左侧与2.00cm对齐，右侧与4.85cm对齐，所以物体的长度为L＝4.85cm﹣2.00cm＝2.85cm；
②在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“3”和“4”之间，接近“4”；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在51s处，所以秒针指示的时间为51s，即秒表的读数为3min51s＝231s；
（2）①由图知，指针偏右，则左盘偏高，平衡螺母应向左移动；
②由图乙知，标尺的分度值为0.2g，空烧杯的质量m杯＝20g+10g+2.4g＝32.4g，
烧杯和水的总质量m总＝50g+20g+10g+2.4g＝82.4g，
所以液体的质量m＝82.4g﹣32.4g＝50.0g，
③液体的密度为：ρ=mV=50g40cm3=1.25g/cm3＝1.25×103kg/m3；
（3）①用弹簧测力计水平方向匀速拉动木块时，弹簧测力计处于匀速直线运动状态，则弹簧测力计在水平方向上受到了摩擦力和拉力才是一对平衡力；
②甲、乙两图，接触面的粗糙程度相同，压力不同，且压力越大，摩擦力越大；
③由实验可知，接触面相同，压力不同，滑动摩擦力不同，因此可得出结论为：滑动摩擦力大小与压力大小有关，
A．汽车在结冰的路面上行驶，在车轮上缠绕铁链，是增大接触面的粗糙程度来增大摩擦，不合题意；
B．用力压住橡皮，擦去写错的字，就是利用改变压力大小来改变摩擦力大小的，符合题意；
C、移动很重的石块时，在地上铺设滚木，是变滑动摩擦为滚动摩擦来减小摩擦力，不合题意；
故利用上述结论的是选项B。
故答案为：（1）2.85；231；（2）左；1.25×103；（3）①匀速直线；②当接触面的粗糙程度相同时，压力越大滑动摩擦力越大；③B。
21．【解答】解：（1）压强计是通过U形管中液面的高度差来反映被测液体压强大小的，这种研究方法叫转换法；
（2）用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置不漏气；
（3）比较甲、乙两图可知，同种液体，乙的深度大于甲，乙图中U形管中液面的高度差也大于甲图，故探究的是液体压强与深度的关系；
要探究液体压强与盛液体的容器形状是否有关，需要控制液体的密度和深度相同，改变容器的形状，图丙与丁符合题意，由图丙、丁知，液体都为盐水，深度相同，只有容器的形状不同，并且U形管中液面的高度差也相同，说明，液体压强与盛放液体的容器形状无关；
（4）为了探究多种因素对液体压强的影响，每一次只改变其中某一个因素，控制其余几个因素不变，这种探究方法是控制变量法，是中学物理实验中最常用的方法。
故答案为：（1）高度差；转换；（2）不漏气；（3）液体深度；丙、丁；无关；（4）控制变量。
