2022届中考物理二模模试卷 （含答案） (5)
展开
这是一份2022届中考物理二模模试卷 （含答案） (5)，共12页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

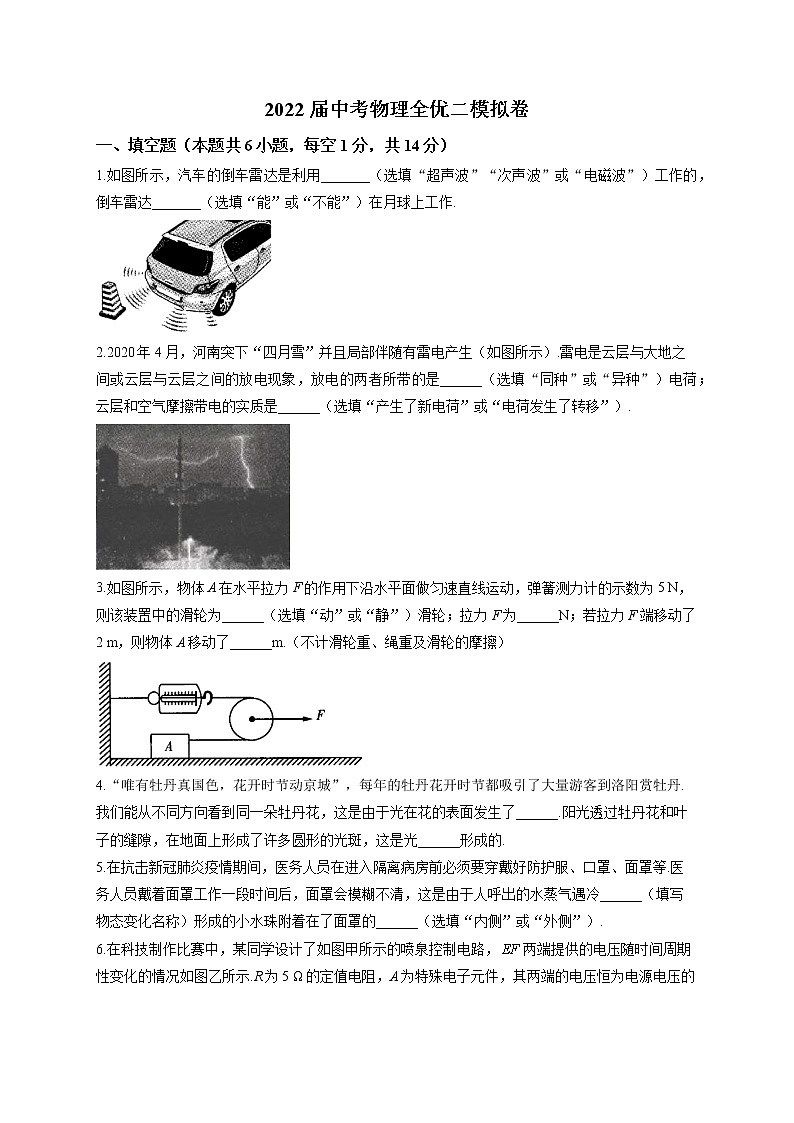

1.如图所示，汽车的倒车雷达是利用_______（选填“超声波”“次声波”或“电磁波”）工作的，倒车雷达_______（选填“能”或“不能”）在月球上工作.
2.2020年4月，河南突下“四月雪”并且局部伴随有雷电产生（如图所示）.雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是______（选填“同种”或“异种”）电荷；云层和空气摩擦带电的实质是______（选填“产生了新电荷”或“电荷发生了转移”）.
3.如图所示，物体A在水平拉力F的作用下沿水平面做匀速直线运动，弹簧测力计的示数为5 N，则该装置中的滑轮为______（选填“动”或“静”）滑轮；拉力F为______N；若拉力F端移动了2 m，则物体A移动了______m.（不计滑轮重、绳重及滑轮的摩擦）
4.“唯有牡丹真国色，花开时节动京城”，每年的牡丹花开时节都吸引了大量游客到洛阳赏牡丹.我们能从不同方向看到同一朵牡丹花，这是由于光在花的表面发生了______.阳光透过牡丹花和叶子的缝隙，在地面上形成了许多圆形的光斑，这是光______形成的.
5.在抗击新冠肺炎疫情期间，医务人员在进入隔离病房前必须要穿戴好防护服、口罩、面罩等.医务人员戴着面罩工作一段时间后，面罩会模糊不清，这是由于人呼出的水蒸气遇冷______（填写物态变化名称）形成的小水珠附着在了面罩的______（选填“内侧”或“外侧”）.

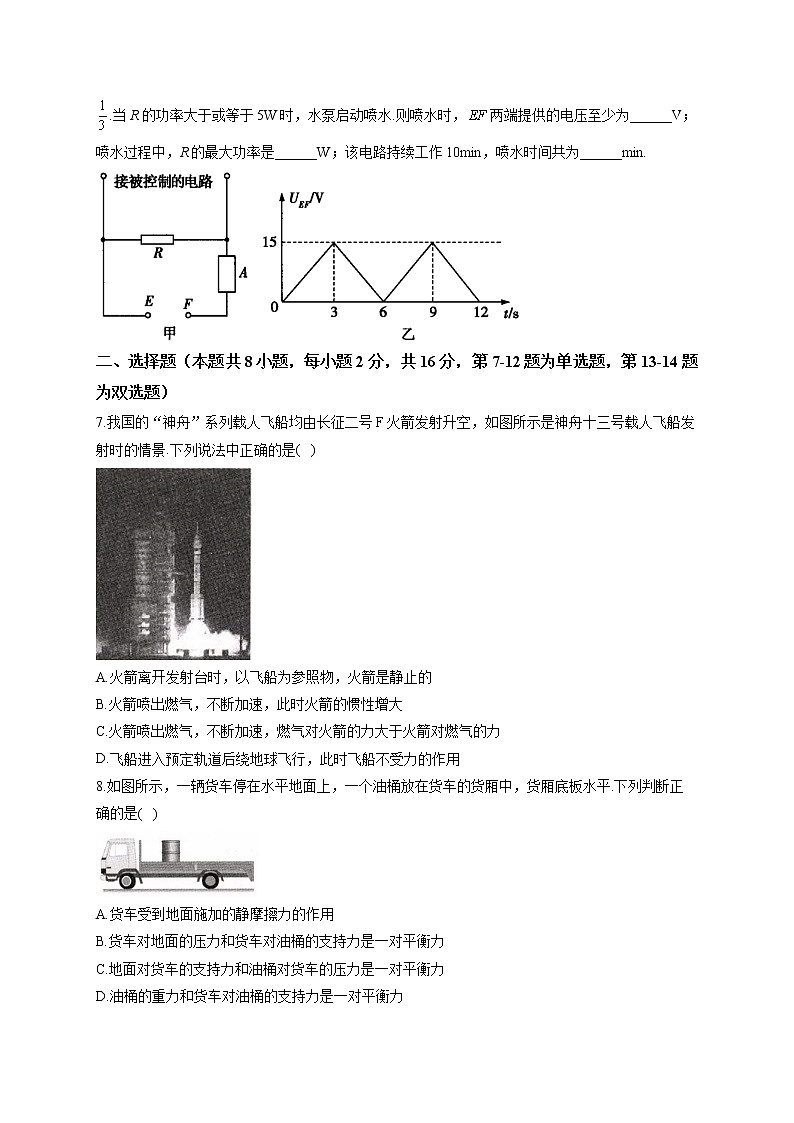

6.在科技制作比赛中，某同学设计了如图甲所示的喷泉控制电路，两端提供的电压随时间周期性变化的情况如图乙所示.R为5 Ω的定值电阻，A为特殊电子元件，其两端的电压恒为电源电压的.当R的功率大于或等于5W时，水泵启动喷水.则喷水时，两端提供的电压至少为______V；喷水过程中，R的最大功率是______W；该电路持续工作10min，喷水时间共为______min.
二、选择题（本题共8小题，每小题2分，共16分，第7-12题为单选题，第13-14题为双选题）
7.我国的“神舟”系列载人飞船均由长征二号F火箭发射升空，如图所示是神舟十三号载人飞船发射时的情景.下列说法中正确的是( )
A.火箭离开发射台时，以飞船为参照物，火箭是静止的
B.火箭喷出燃气，不断加速，此时火箭的惯性增大
C.火箭喷出燃气，不断加速，燃气对火箭的力大于火箭对燃气的力
D.飞船进入预定轨道后绕地球飞行，此时飞船不受力的作用
8.如图所示，一辆货车停在水平地面上，一个油桶放在货车的货厢中，货厢底板水平.下列判断正确的是( )
A.货车受到地面施加的静摩擦力的作用
B.货车对地面的压力和货车对油桶的支持力是一对平衡力
C.地面对货车的支持力和油桶对货车的压力是一对平衡力
D.油桶的重力和货车对油桶的支持力是一对平衡力

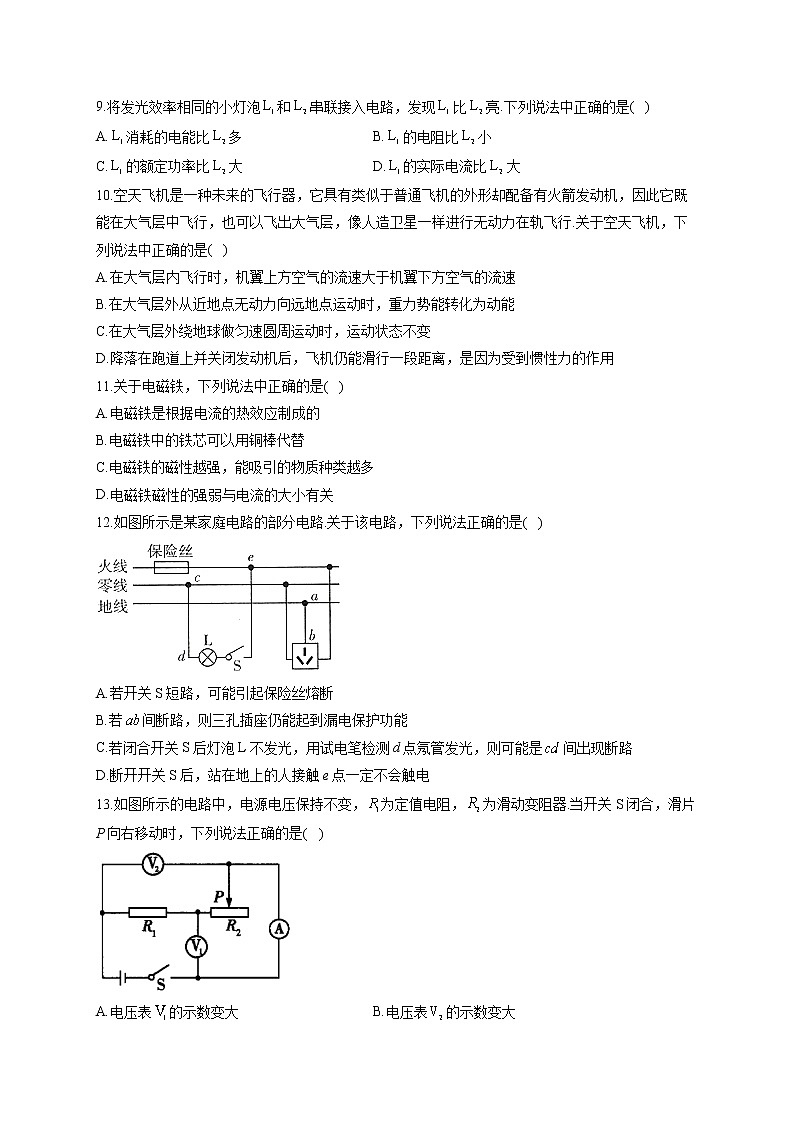

9.将发光效率相同的小灯泡和串联接入电路，发现比亮.下列说法中正确的是( )
A.消耗的电能比多B.的电阻比小
C.的额定功率比大D.的实际电流比大
10.空天飞机是一种未来的飞行器，它具有类似于普通飞机的外形却配备有火箭发动机，因此它既能在大气层中飞行，也可以飞出大气层，像人造卫星一样进行无动力在轨飞行.关于空天飞机，下列说法中正确的是( )
A.在大气层内飞行时，机翼上方空气的流速大于机翼下方空气的流速
B.在大气层外从近地点无动力向远地点运动时，重力势能转化为动能
C.在大气层外绕地球做匀速圆周运动时，运动状态不变
D.降落在跑道上并关闭发动机后，飞机仍能滑行一段距离，是因为受到惯性力的作用
11.关于电磁铁，下列说法中正确的是( )
A.电磁铁是根据电流的热效应制成的
B.电磁铁中的铁芯可以用铜棒代替
C.电磁铁的磁性越强，能吸引的物质种类越多
D.电磁铁磁性的强弱与电流的大小有关
12.如图所示是某家庭电路的部分电路.关于该电路，下列说法正确的是( )
A.若开关S短路，可能引起保险丝熔断
B.若间断路，则三孔插座仍能起到漏电保护功能
C.若闭合开关S后灯泡L不发光，用试电笔检测d点氖管发光，则可能是间出现断路
D.断开开关S后，站在地上的人接触e点一定不会触电
13.如图所示的电路中，电源电压保持不变，为定值电阻，为滑动变阻器.当开关S闭合，滑片P向右移动时，下列说法正确的是( )
A.电压表的示数变大B.电压表的示数变大
C.电流表A的示数变大D.电压表与电流表A的示数之比变大
14.如图所示，两个完全相同的盛水容器放在水平地面上，用细线悬挂体积相同的实心铅球和铝球（），将它们浸没在容器内的水中，此时两容器中的水面高度相同，则下列说法正确的是( )
A.如果铅球和铝球所受的浮力分别为和，则
B.如果铅球和铝球所受绳的拉力分别为和，则
C.如果图甲和图乙中水对容器底的压力分别为和，则
D.如果图甲和图乙中容器对水平地面的压强分别为和，则
三、作图题（本题共2小题，每小题2分，共4分）
15.如图所示，一个质地均匀的小球静止在两个对称的斜面之间，请在图中画出小球所受弹力的示意图.
16.如图所示，在平面镜上方有一竖直挡板P，挡板左侧有一个点光源S.请作图表示在挡板右侧什么区域可以看到由S发出的被平面镜反射的光，保留作图痕迹.
四、实验探究题（本题共3小题，共19分）
17.（4分）利用图甲的装置探究水沸腾时温度变化的特点。
（1）除温度计外，还需要的测量工具是________.
（2）按照实验规范要求，调整铁圈B，确定其高度时，________（选填“需要”或“不需要”）点燃酒精灯。
（3）实验中某时刻温度计的示数如图甲所示，此时水温是________℃。
（4）图乙为某小组绘制的温度一时间图象，分析图象可知水沸腾时温度变化的特点是：________。
18.（4分）如图甲所示，创新小组的同学们在“探究平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板前面，能看到玻璃板后面有它的像。
（1）再拿一支与A完全相同的蜡烛B，目的是_______。实验中，蜡烛B在玻璃板后的纸面上无论怎样移动，都无法让它与蜡烛A的像完全重合，其原因可能是_______。
（2）解决上述问题后，图乙是同学们经过三次实验，在白纸上记录的像与物对应点的位置。通过处理和分析这张“白纸”上的信息，可得出的结论是_______（写出一条即可）。
（3）移开蜡烛B，把光屏放在像的位置处，光屏上_______（选填“能”或“不能”）承接到蜡烛的像。
19.（11分）图甲是“探究电流与电压关系”的实验电路，三个小组的同学分别用的定值电阻进行探究。
（1）请用笔画线代替缺少的2根导线，将图甲中的电路连接完整（要求：导线不能交叉，滑片P向B端移动时，电路中的电流变大）。
（2）正确连接电路，闭合开关，移动滑片P，发现电流表无示数，电压表有示数，可能的故障是定值电阻R_________（填“断路”或“短路”）；排除故障后，缓慢移动滑片P到某位置时，电压表的示数如图乙所示，为_________V。
（3）将不同小组的数据汇总后，得到表中的数据，分析可得：在电阻一定的情况下，通过导体的电流和导体两端的电压成_________比。
实验数据
（4）在进一步探究“电流与电阻的关系”的实验中：
①若保持定值电阻两端的电压为1.5 V不变，表中的数据有________组可用于分析。
②为得到更多的实验数据，老师给每个小组再提供一个的定值电阻，某小组在实验中，无论怎样移动滑片P都不能将两端电压调为1.5 V，其原因是滑动变阻器的最大阻值太_______（填“大”或“小”），该小组所使用的滑动变阻器的规格可能是_______（填下列选项前的字母）。
A. 3 A B. 2 A C. 1 A
五、综合应用题（本题共2小题，共17分）
20.（8分）在新冠肺炎疫情期间，为了有效避免配送人员与医务人员面对面接触，快递公司利用无人机配送紧急医疗物资.如图所示的无人机机身的质量为16 kg，脚架与水平地面的总接触面积为.（）
（1）人们是利用______波来操控无人机的.
（2）当这架无人机载着10 kg的防疫物资停在水平地面上时，它对水平地面的压强是多大？
（3）这架无人机载着10 kg的防疫物资，以5 m/s的速度沿竖直方向匀速上升了40 m，这个过程用了多长时间？无人机的升力做功的功率是多大？
（4）为增大无人机的最大连续飞行时间，请从研制方面，提出一条合理化的建议.
21.（9分）现有一个粗细均匀的金属圆环，它是由一段铜丝和一段同种材料制成的电阻丝连接而成的，为了研究它的导电性，小科把它接入到如图甲所示的电路中.实验时，小科先将触点M与圆环上的A点连接，再移动滑动变阻器的滑片P至最右端后，闭合开关S，将触点N从A开始沿逆时针方向滑动一周，在触点N滑动的过程中，触点之间的电阻等效于一个变化的电阻，记为.设滑过弧的长为x，电流表示数I与x之间的关系如图乙所示.已知电源电压恒为4.5 V，铜丝的阻值不计，触点接触良好.粗细均匀、同种材料制成的电阻丝阻值与其长度成正比.
（1）由图乙可知，该金属圆环中铜丝的长度是________cm.
（2）在触点N滑动过程中，的最大值是多少？
（3）每1 cm电阻丝的阻值是________Ω.（提示：图甲中之间的电阻等效于之间两段弧形金属丝并联后的总电阻）
（4）如图丙所示，把接到圆环其中一条直径的两端，将滑片P移到最左端后闭合开关S，通电1 min，电路消耗的电能为W.求W的最大值.（计算过程中不需要说明取最大值的理由）
答案以及解析
1.答案：超声波；不能
解析：倒车雷达是利用超声波来工作的.超声波属于声波，它不能在真空中传播，由于月球表面是真空环境，所以倒车雷达不能在月球上工作.
2.答案：异种；电荷发生了转移
解析：雷电的形成原因是某部分云层积聚一种电荷，另一部分云层（或大地）积聚另一种电荷，当两者的电荷积聚到一定程度时，出现放电现象；云层和空气摩擦带电是摩擦起电现象，其实质是电荷发生了转移，并没有产生新电荷.
3.答案：动；10；4
解析：分析题图可知，该滑轮为动滑轮；拉力作用在动滑轮的轴上，不计滑轮重、绳重及滑轮的摩擦，拉力；因拉力端移动的距离，故物体移动的距离.
4.答案：漫反射；沿直线传播
解析：我们能从不同方向看到同一朵牡丹花是由于光在花的表面发生了漫反射；牡丹花和叶子间有缝隙，这些缝隙可看作一个个小孔，地面上的圆形光斑是太阳经小孔形成的实像，是光沿直线传播形成的.
5.答案：液化；内侧
解析：人呼出的水蒸气遇到较冷的面罩后液化成小水珠附着在面罩的内侧.
6.答案：7.5；20；5
解析：依题意，当R的功率达到5W时，水泵启动喷水，此时，R两端的电压.因电子元件A两端的电压恒为电源电压的，由串、并联电路的电压规律可知，R两端的电压为电源电压的，故电源电压.当两端的电压为15V时，定值电阻R两端的电压最大，此时R两端的电压，此时电阻R的功率最大，为.由题图乙可知，0~3 s内电压均匀增加，大于或等于7.5 V的时间为1.5 s，由对称性可知，3~6 s内电压大于或等于7.5 V的时间也为1.5 s，所以每个周期内喷水时间与总时间的比值是，该电路持续工作10 min，喷水时间共为.
7.答案：A
解析：火箭离开发射台时，飞船和火箭一起开始运动，它们的相对位置没有发生变化，因此以飞船为参照物，火箭是静止的，A正确；惯性的大小只与质量有关，火箭不断喷出燃气，质量减小，因此惯性减小，B错误；燃气对火箭的力和火箭对燃气的力是一对相互作用力，大小相等，C错误；飞船绕地球运动时运动方向不断变化，一定受到了力的作用，D错误.
8.答案：D
解析：依题意，货车没有相对于地面运动的趋势，因此货车不受地面对其的静摩擦力，A错误；货车对地面的压力和货车对油桶的支持力没有作用在同一个物体上，它们不是一对平衡力，B错误；地面对货车的支持力等于货车的重力与油桶对货车的压力之和，因此地面对货车的支持力和油桶对货车的压力大小不相等，它们不是一对平衡力，C错误；油桶在自身重力和货车对它的支持力的作用下保持平衡状态，因此油桶的重力和货车对油桶的支持力是一对平衡力，D正确.
9.答案：A
解析：由于小灯泡和的发光效率相同，则小灯泡的亮度取决于小灯泡的实际功率.亮，说明的实际功率大，由于两盏灯泡串联，因此两盏灯泡的工作时间相同,根据可知消耗的电能比多，A正确；两盏灯泡串联，通过两盏灯泡的电流相等，根据，可知实际功率较大的的电阻较大，B、D错误；题中条件不足，无法比较两盏灯泡的额定功率，C错误.
10.答案：A
解析：空天飞机的外形与普通飞机的类似，即空天飞机机翼的形状为“上凸下平”，因此机翼上方空气的流速较大，压强较小，A正确；空天飞机在大气层外无动力飞行时，机械能总量不变，从近地点向远地点运动时，质量不变，高度变高，因此重力势能变大，动能变小，所以是动能转化为重力势能，B错误；空天飞机做圆周运动时，运动方向在不断发生变化，所以运动状态发生了改变，C错误；空天飞机降落在跑道上关闭发动机后仍能滑行一段距离，是因为飞机具有惯性，惯性不是力，不能表述为“受到惯性力的作用”，D错误.
11.答案：D
解析：电磁铁是利用电流的磁效应制成的，故A错误；电磁铁中的铁芯需用磁性材料制成，铜不是磁性材料，不可以用铜棒代替铁芯，故B错误；电磁铁能吸引的物质的种类与电磁铁的磁性强弱无关，故C错误；电磁铁磁性的强弱与电流的大小和线圈的匝数有关，故D正确.
12.答案：C
解析：开关短路不会引起电路中电流过大，因此不会引起保险丝熔断，A错误；如果间断路，则三孔插座的上孔不能接地，三孔插座不能对接入的具有金属外壳的用电器起到漏电保护作用，B错误；当间出现断路时，灯泡L与火线、零线不能构成回路，因此灯泡L不发光，用试电笔检测d点时，因为d点与火线连通，因此氖管能发光，C正确；e点在火线上，开关S断开时，人接触e点会触电，D错误.
13.答案：AD
解析：分析电路图可知，闭合开关S,与串联，测滑动变阻器两端的电压，测电源电压，因电源电压不变，所以在移动滑动变阻器滑片的过程中，电压表的示数不变，故B错误；当滑片P向右移动时，滑动变阻器接入电路的阻值变大，电路的总电阻变大，根据可知，电路中的电流变小，即电流表A的示数变小，故C错误；根据可知，两端的电压变小，根据串联电路的电压规律可知，滑动变阻器两端的电压增大，即的示数变大，故A正确；电压表与电流表A的示数的比值等于滑动变阻器连入电路的阻值，当滑片P向右移动时，滑动变阻器连入电路的阻值变大，即电压表与电流表A的示数之比变大，故D正确.
14.答案：BD
解析：因为铅球和铝球的体积相等，且两球均浸没在水中，根据阿基米德原理可知，它们所受的浮力相等，即，A错；由于，根据可得，，悬吊在水中的球受重力、浮力和细线的拉力作用，且在这三个力的作用下处于平衡状态，即，因此，B正确；由可知，容器中的水面高度相同，故容器底受到水的压强相等，根据可知，容器底受到水的压力相等，即，C错误；两容器的重力相同，两容器中的水的体积相等，则水的重力也相等，两容器中的水受到金属球的“压力”（即浮力的反作用力）也相等，故两容器对水平地面的压力相等，根据可得，，D正确.
15.答案：如图所示.
解析：依题意，小球受到两侧支撑面对它的支持力，作用点在小球与支撑面的接触点上（作用点也可以画在小球的重心处），两个力大小相等，方向垂直于支撑面向上.
16.答案：如图所示.
解析：连接点S与挡板的最下端并延长，与镜面交于点C；过镜面作S的对称点即为点光源S的像，连接与挡板的最下端并延长，与平面镜交于点A，作出的反射光线，连接并延长，作出的反射光线，则之间的区域即为在挡板右侧可以看到由S发出的被平面镜反射的光的区域.
17.答案：（1）停表（或钟表）（2）需要（3）93（4）水沸腾时温度不变
解析：（1）由于实验中还需要记录加热时间，故还需要的测量工具为停表（或钟表）.（2）实验时，需要使用酒精灯的外焰加热，所以调整铁圈B的高度时，需要点燃酒精灯.（3）由图甲可知，温度计的分度值为1℃，示数为93℃.（4）由图乙可知，水沸腾时温度不变.
18.答案：（1）比较像与物的大小；玻璃板没有竖直放置
（2）像和物的连线与镜面垂直（或像和物到平面镜的距离相等）
（3）不能
解析：（1）玻璃板成的是虚像，所以要利用完全相同的蜡烛B比较像与物的大小。玻璃板若没有竖直放置，则蜡烛A与其所成的像的连线与纸面不平行，故B在纸面上移动时无法与A的像重合。
（2）白纸上得到的信息是每次实验中像和物的位置，将对应位置连线分析可得出像与物的位置关系特点。
（3）玻璃板成的是虚像，虚像不能成在光屏上。
19.答案：（1）如图所示
（2）断路;1.8
（3）正
（4）①2
②小;B
解析：（1）探究电流与电压的关系时，滑动变阻器应串联在电路中，要求滑片P向B端移动时电路中电流变大，即滑动变阻器接入电路中的电阻变小，故应将定值电阻R的左端接线柱与滑动变阻器的B接线柱相连；由于电源为两节干电池，电压约为3 V，通过定值电阻R的最大电流约为，故电流表选用“0~0.6 A”量程。
（2）闭合开关，移动滑片P，电流表无示数，说明电路可能有断路故障，而电压表有示数，说明电压表与电源两极是连通的，所以可能的故障是定值电阻R断路；题图乙中电压表选用“0~3 V”的量程，分度值为0.1 V，电压表的示数为1.8 V。
（3）由表中数据可发现，当电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）①实验中保持定值电阻两端电压为1.5 V，由表中数据可发现，定值电阻两端电压为1.5 V的数据有2组，故有2组实验数据可用于分析；②当使用的电阻做实验时，由于两端的电压要调为1.5 V，电源电压约为3 V，根据串联电路分压规律可知，滑动变阻器接入电路的电阻应约等于，若无论怎样移动滑片P都不能使两端电压为1.5 V，则说明滑动变阻器的最大阻值太小，小于，由表中的数据可知，当定值电阻的阻值为时，其两端电压可控制为1.5 V，根据串联电路分压规律可知，此时滑动变阻器接入电路的阻值为，故滑动变阻器的最大阻值应大于，该小组选用的滑动变阻器的规格应为“ 2 A”。
20.答案：（1）电磁
（2）无人机停在水平地面上时对地面的压力
无人机对地面的压强
（3）无人机飞行的时间
无人机受到的升力
无人机的升力做功的功率
（4）减轻无人机的质量（或配备大容量电池，合理即可）.
21.答案：（1）10
（2）当时，
当时，电路中电流最小，电阻最大，此时
此时触点之间的阻值最大，为
（3）0.4
（4）当都未与铜丝接触时，W有最大值
0.8
1.0
1.5
2.0
0.16
0.20
0.30
0.40
1.2
1.8
2.2
2.6
0.12
0.18
0.22
0.26
1.5
1.8
2.1
2.4
0.10
0.12
0.14
0.16
1.如图所示，汽车的倒车雷达是利用_______（选填“超声波”“次声波”或“电磁波”）工作的，倒车雷达_______（选填“能”或“不能”）在月球上工作.
2.2020年4月，河南突下“四月雪”并且局部伴随有雷电产生（如图所示）.雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是______（选填“同种”或“异种”）电荷；云层和空气摩擦带电的实质是______（选填“产生了新电荷”或“电荷发生了转移”）.
3.如图所示，物体A在水平拉力F的作用下沿水平面做匀速直线运动，弹簧测力计的示数为5 N，则该装置中的滑轮为______（选填“动”或“静”）滑轮；拉力F为______N；若拉力F端移动了2 m，则物体A移动了______m.（不计滑轮重、绳重及滑轮的摩擦）
4.“唯有牡丹真国色，花开时节动京城”，每年的牡丹花开时节都吸引了大量游客到洛阳赏牡丹.我们能从不同方向看到同一朵牡丹花，这是由于光在花的表面发生了______.阳光透过牡丹花和叶子的缝隙，在地面上形成了许多圆形的光斑，这是光______形成的.
5.在抗击新冠肺炎疫情期间，医务人员在进入隔离病房前必须要穿戴好防护服、口罩、面罩等.医务人员戴着面罩工作一段时间后，面罩会模糊不清，这是由于人呼出的水蒸气遇冷______（填写物态变化名称）形成的小水珠附着在了面罩的______（选填“内侧”或“外侧”）.
6.在科技制作比赛中，某同学设计了如图甲所示的喷泉控制电路，两端提供的电压随时间周期性变化的情况如图乙所示.R为5 Ω的定值电阻，A为特殊电子元件，其两端的电压恒为电源电压的.当R的功率大于或等于5W时，水泵启动喷水.则喷水时，两端提供的电压至少为______V；喷水过程中，R的最大功率是______W；该电路持续工作10min，喷水时间共为______min.
二、选择题（本题共8小题，每小题2分，共16分，第7-12题为单选题，第13-14题为双选题）
7.我国的“神舟”系列载人飞船均由长征二号F火箭发射升空，如图所示是神舟十三号载人飞船发射时的情景.下列说法中正确的是( )
A.火箭离开发射台时，以飞船为参照物，火箭是静止的
B.火箭喷出燃气，不断加速，此时火箭的惯性增大
C.火箭喷出燃气，不断加速，燃气对火箭的力大于火箭对燃气的力
D.飞船进入预定轨道后绕地球飞行，此时飞船不受力的作用
8.如图所示，一辆货车停在水平地面上，一个油桶放在货车的货厢中，货厢底板水平.下列判断正确的是( )
A.货车受到地面施加的静摩擦力的作用
B.货车对地面的压力和货车对油桶的支持力是一对平衡力
C.地面对货车的支持力和油桶对货车的压力是一对平衡力
D.油桶的重力和货车对油桶的支持力是一对平衡力
9.将发光效率相同的小灯泡和串联接入电路，发现比亮.下列说法中正确的是( )
A.消耗的电能比多B.的电阻比小
C.的额定功率比大D.的实际电流比大
10.空天飞机是一种未来的飞行器，它具有类似于普通飞机的外形却配备有火箭发动机，因此它既能在大气层中飞行，也可以飞出大气层，像人造卫星一样进行无动力在轨飞行.关于空天飞机，下列说法中正确的是( )
A.在大气层内飞行时，机翼上方空气的流速大于机翼下方空气的流速
B.在大气层外从近地点无动力向远地点运动时，重力势能转化为动能
C.在大气层外绕地球做匀速圆周运动时，运动状态不变
D.降落在跑道上并关闭发动机后，飞机仍能滑行一段距离，是因为受到惯性力的作用
11.关于电磁铁，下列说法中正确的是( )
A.电磁铁是根据电流的热效应制成的
B.电磁铁中的铁芯可以用铜棒代替
C.电磁铁的磁性越强，能吸引的物质种类越多
D.电磁铁磁性的强弱与电流的大小有关
12.如图所示是某家庭电路的部分电路.关于该电路，下列说法正确的是( )
A.若开关S短路，可能引起保险丝熔断
B.若间断路，则三孔插座仍能起到漏电保护功能
C.若闭合开关S后灯泡L不发光，用试电笔检测d点氖管发光，则可能是间出现断路
D.断开开关S后，站在地上的人接触e点一定不会触电
13.如图所示的电路中，电源电压保持不变，为定值电阻，为滑动变阻器.当开关S闭合，滑片P向右移动时，下列说法正确的是( )
A.电压表的示数变大B.电压表的示数变大
C.电流表A的示数变大D.电压表与电流表A的示数之比变大
14.如图所示，两个完全相同的盛水容器放在水平地面上，用细线悬挂体积相同的实心铅球和铝球（），将它们浸没在容器内的水中，此时两容器中的水面高度相同，则下列说法正确的是( )
A.如果铅球和铝球所受的浮力分别为和，则
B.如果铅球和铝球所受绳的拉力分别为和，则
C.如果图甲和图乙中水对容器底的压力分别为和，则
D.如果图甲和图乙中容器对水平地面的压强分别为和，则
三、作图题（本题共2小题，每小题2分，共4分）
15.如图所示，一个质地均匀的小球静止在两个对称的斜面之间，请在图中画出小球所受弹力的示意图.
16.如图所示，在平面镜上方有一竖直挡板P，挡板左侧有一个点光源S.请作图表示在挡板右侧什么区域可以看到由S发出的被平面镜反射的光，保留作图痕迹.
四、实验探究题（本题共3小题，共19分）
17.（4分）利用图甲的装置探究水沸腾时温度变化的特点。
（1）除温度计外，还需要的测量工具是________.
（2）按照实验规范要求，调整铁圈B，确定其高度时，________（选填“需要”或“不需要”）点燃酒精灯。
（3）实验中某时刻温度计的示数如图甲所示，此时水温是________℃。
（4）图乙为某小组绘制的温度一时间图象，分析图象可知水沸腾时温度变化的特点是：________。
18.（4分）如图甲所示，创新小组的同学们在“探究平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板前面，能看到玻璃板后面有它的像。
（1）再拿一支与A完全相同的蜡烛B，目的是_______。实验中，蜡烛B在玻璃板后的纸面上无论怎样移动，都无法让它与蜡烛A的像完全重合，其原因可能是_______。
（2）解决上述问题后，图乙是同学们经过三次实验，在白纸上记录的像与物对应点的位置。通过处理和分析这张“白纸”上的信息，可得出的结论是_______（写出一条即可）。
（3）移开蜡烛B，把光屏放在像的位置处，光屏上_______（选填“能”或“不能”）承接到蜡烛的像。
19.（11分）图甲是“探究电流与电压关系”的实验电路，三个小组的同学分别用的定值电阻进行探究。
（1）请用笔画线代替缺少的2根导线，将图甲中的电路连接完整（要求：导线不能交叉，滑片P向B端移动时，电路中的电流变大）。
（2）正确连接电路，闭合开关，移动滑片P，发现电流表无示数，电压表有示数，可能的故障是定值电阻R_________（填“断路”或“短路”）；排除故障后，缓慢移动滑片P到某位置时，电压表的示数如图乙所示，为_________V。
（3）将不同小组的数据汇总后，得到表中的数据，分析可得：在电阻一定的情况下，通过导体的电流和导体两端的电压成_________比。
实验数据
（4）在进一步探究“电流与电阻的关系”的实验中：
①若保持定值电阻两端的电压为1.5 V不变，表中的数据有________组可用于分析。
②为得到更多的实验数据，老师给每个小组再提供一个的定值电阻，某小组在实验中，无论怎样移动滑片P都不能将两端电压调为1.5 V，其原因是滑动变阻器的最大阻值太_______（填“大”或“小”），该小组所使用的滑动变阻器的规格可能是_______（填下列选项前的字母）。
A. 3 A B. 2 A C. 1 A
五、综合应用题（本题共2小题，共17分）
20.（8分）在新冠肺炎疫情期间，为了有效避免配送人员与医务人员面对面接触，快递公司利用无人机配送紧急医疗物资.如图所示的无人机机身的质量为16 kg，脚架与水平地面的总接触面积为.（）
（1）人们是利用______波来操控无人机的.
（2）当这架无人机载着10 kg的防疫物资停在水平地面上时，它对水平地面的压强是多大？
（3）这架无人机载着10 kg的防疫物资，以5 m/s的速度沿竖直方向匀速上升了40 m，这个过程用了多长时间？无人机的升力做功的功率是多大？
（4）为增大无人机的最大连续飞行时间，请从研制方面，提出一条合理化的建议.
21.（9分）现有一个粗细均匀的金属圆环，它是由一段铜丝和一段同种材料制成的电阻丝连接而成的，为了研究它的导电性，小科把它接入到如图甲所示的电路中.实验时，小科先将触点M与圆环上的A点连接，再移动滑动变阻器的滑片P至最右端后，闭合开关S，将触点N从A开始沿逆时针方向滑动一周，在触点N滑动的过程中，触点之间的电阻等效于一个变化的电阻，记为.设滑过弧的长为x，电流表示数I与x之间的关系如图乙所示.已知电源电压恒为4.5 V，铜丝的阻值不计，触点接触良好.粗细均匀、同种材料制成的电阻丝阻值与其长度成正比.
（1）由图乙可知，该金属圆环中铜丝的长度是________cm.
（2）在触点N滑动过程中，的最大值是多少？
（3）每1 cm电阻丝的阻值是________Ω.（提示：图甲中之间的电阻等效于之间两段弧形金属丝并联后的总电阻）
（4）如图丙所示，把接到圆环其中一条直径的两端，将滑片P移到最左端后闭合开关S，通电1 min，电路消耗的电能为W.求W的最大值.（计算过程中不需要说明取最大值的理由）
答案以及解析
1.答案：超声波；不能
解析：倒车雷达是利用超声波来工作的.超声波属于声波，它不能在真空中传播，由于月球表面是真空环境，所以倒车雷达不能在月球上工作.
2.答案：异种；电荷发生了转移
解析：雷电的形成原因是某部分云层积聚一种电荷，另一部分云层（或大地）积聚另一种电荷，当两者的电荷积聚到一定程度时，出现放电现象；云层和空气摩擦带电是摩擦起电现象，其实质是电荷发生了转移，并没有产生新电荷.
3.答案：动；10；4
解析：分析题图可知，该滑轮为动滑轮；拉力作用在动滑轮的轴上，不计滑轮重、绳重及滑轮的摩擦，拉力；因拉力端移动的距离，故物体移动的距离.
4.答案：漫反射；沿直线传播
解析：我们能从不同方向看到同一朵牡丹花是由于光在花的表面发生了漫反射；牡丹花和叶子间有缝隙，这些缝隙可看作一个个小孔，地面上的圆形光斑是太阳经小孔形成的实像，是光沿直线传播形成的.
5.答案：液化；内侧
解析：人呼出的水蒸气遇到较冷的面罩后液化成小水珠附着在面罩的内侧.
6.答案：7.5；20；5
解析：依题意，当R的功率达到5W时，水泵启动喷水，此时，R两端的电压.因电子元件A两端的电压恒为电源电压的，由串、并联电路的电压规律可知，R两端的电压为电源电压的，故电源电压.当两端的电压为15V时，定值电阻R两端的电压最大，此时R两端的电压，此时电阻R的功率最大，为.由题图乙可知，0~3 s内电压均匀增加，大于或等于7.5 V的时间为1.5 s，由对称性可知，3~6 s内电压大于或等于7.5 V的时间也为1.5 s，所以每个周期内喷水时间与总时间的比值是，该电路持续工作10 min，喷水时间共为.
7.答案：A
解析：火箭离开发射台时，飞船和火箭一起开始运动，它们的相对位置没有发生变化，因此以飞船为参照物，火箭是静止的，A正确；惯性的大小只与质量有关，火箭不断喷出燃气，质量减小，因此惯性减小，B错误；燃气对火箭的力和火箭对燃气的力是一对相互作用力，大小相等，C错误；飞船绕地球运动时运动方向不断变化，一定受到了力的作用，D错误.
8.答案：D
解析：依题意，货车没有相对于地面运动的趋势，因此货车不受地面对其的静摩擦力，A错误；货车对地面的压力和货车对油桶的支持力没有作用在同一个物体上，它们不是一对平衡力，B错误；地面对货车的支持力等于货车的重力与油桶对货车的压力之和，因此地面对货车的支持力和油桶对货车的压力大小不相等，它们不是一对平衡力，C错误；油桶在自身重力和货车对它的支持力的作用下保持平衡状态，因此油桶的重力和货车对油桶的支持力是一对平衡力，D正确.
9.答案：A
解析：由于小灯泡和的发光效率相同，则小灯泡的亮度取决于小灯泡的实际功率.亮，说明的实际功率大，由于两盏灯泡串联，因此两盏灯泡的工作时间相同,根据可知消耗的电能比多，A正确；两盏灯泡串联，通过两盏灯泡的电流相等，根据，可知实际功率较大的的电阻较大，B、D错误；题中条件不足，无法比较两盏灯泡的额定功率，C错误.
10.答案：A
解析：空天飞机的外形与普通飞机的类似，即空天飞机机翼的形状为“上凸下平”，因此机翼上方空气的流速较大，压强较小，A正确；空天飞机在大气层外无动力飞行时，机械能总量不变，从近地点向远地点运动时，质量不变，高度变高，因此重力势能变大，动能变小，所以是动能转化为重力势能，B错误；空天飞机做圆周运动时，运动方向在不断发生变化，所以运动状态发生了改变，C错误；空天飞机降落在跑道上关闭发动机后仍能滑行一段距离，是因为飞机具有惯性，惯性不是力，不能表述为“受到惯性力的作用”，D错误.
11.答案：D
解析：电磁铁是利用电流的磁效应制成的，故A错误；电磁铁中的铁芯需用磁性材料制成，铜不是磁性材料，不可以用铜棒代替铁芯，故B错误；电磁铁能吸引的物质的种类与电磁铁的磁性强弱无关，故C错误；电磁铁磁性的强弱与电流的大小和线圈的匝数有关，故D正确.
12.答案：C
解析：开关短路不会引起电路中电流过大，因此不会引起保险丝熔断，A错误；如果间断路，则三孔插座的上孔不能接地，三孔插座不能对接入的具有金属外壳的用电器起到漏电保护作用，B错误；当间出现断路时，灯泡L与火线、零线不能构成回路，因此灯泡L不发光，用试电笔检测d点时，因为d点与火线连通，因此氖管能发光，C正确；e点在火线上，开关S断开时，人接触e点会触电，D错误.
13.答案：AD
解析：分析电路图可知，闭合开关S,与串联，测滑动变阻器两端的电压，测电源电压，因电源电压不变，所以在移动滑动变阻器滑片的过程中，电压表的示数不变，故B错误；当滑片P向右移动时，滑动变阻器接入电路的阻值变大，电路的总电阻变大，根据可知，电路中的电流变小，即电流表A的示数变小，故C错误；根据可知，两端的电压变小，根据串联电路的电压规律可知，滑动变阻器两端的电压增大，即的示数变大，故A正确；电压表与电流表A的示数的比值等于滑动变阻器连入电路的阻值，当滑片P向右移动时，滑动变阻器连入电路的阻值变大，即电压表与电流表A的示数之比变大，故D正确.
14.答案：BD
解析：因为铅球和铝球的体积相等，且两球均浸没在水中，根据阿基米德原理可知，它们所受的浮力相等，即，A错；由于，根据可得，，悬吊在水中的球受重力、浮力和细线的拉力作用，且在这三个力的作用下处于平衡状态，即，因此，B正确；由可知，容器中的水面高度相同，故容器底受到水的压强相等，根据可知，容器底受到水的压力相等，即，C错误；两容器的重力相同，两容器中的水的体积相等，则水的重力也相等，两容器中的水受到金属球的“压力”（即浮力的反作用力）也相等，故两容器对水平地面的压力相等，根据可得，，D正确.
15.答案：如图所示.
解析：依题意，小球受到两侧支撑面对它的支持力，作用点在小球与支撑面的接触点上（作用点也可以画在小球的重心处），两个力大小相等，方向垂直于支撑面向上.
16.答案：如图所示.
解析：连接点S与挡板的最下端并延长，与镜面交于点C；过镜面作S的对称点即为点光源S的像，连接与挡板的最下端并延长，与平面镜交于点A，作出的反射光线，连接并延长，作出的反射光线，则之间的区域即为在挡板右侧可以看到由S发出的被平面镜反射的光的区域.
17.答案：（1）停表（或钟表）（2）需要（3）93（4）水沸腾时温度不变
解析：（1）由于实验中还需要记录加热时间，故还需要的测量工具为停表（或钟表）.（2）实验时，需要使用酒精灯的外焰加热，所以调整铁圈B的高度时，需要点燃酒精灯.（3）由图甲可知，温度计的分度值为1℃，示数为93℃.（4）由图乙可知，水沸腾时温度不变.
18.答案：（1）比较像与物的大小；玻璃板没有竖直放置
（2）像和物的连线与镜面垂直（或像和物到平面镜的距离相等）
（3）不能
解析：（1）玻璃板成的是虚像，所以要利用完全相同的蜡烛B比较像与物的大小。玻璃板若没有竖直放置，则蜡烛A与其所成的像的连线与纸面不平行，故B在纸面上移动时无法与A的像重合。
（2）白纸上得到的信息是每次实验中像和物的位置，将对应位置连线分析可得出像与物的位置关系特点。
（3）玻璃板成的是虚像，虚像不能成在光屏上。
19.答案：（1）如图所示
（2）断路;1.8
（3）正
（4）①2
②小;B
解析：（1）探究电流与电压的关系时，滑动变阻器应串联在电路中，要求滑片P向B端移动时电路中电流变大，即滑动变阻器接入电路中的电阻变小，故应将定值电阻R的左端接线柱与滑动变阻器的B接线柱相连；由于电源为两节干电池，电压约为3 V，通过定值电阻R的最大电流约为，故电流表选用“0~0.6 A”量程。
（2）闭合开关，移动滑片P，电流表无示数，说明电路可能有断路故障，而电压表有示数，说明电压表与电源两极是连通的，所以可能的故障是定值电阻R断路；题图乙中电压表选用“0~3 V”的量程，分度值为0.1 V，电压表的示数为1.8 V。
（3）由表中数据可发现，当电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）①实验中保持定值电阻两端电压为1.5 V，由表中数据可发现，定值电阻两端电压为1.5 V的数据有2组，故有2组实验数据可用于分析；②当使用的电阻做实验时，由于两端的电压要调为1.5 V，电源电压约为3 V，根据串联电路分压规律可知，滑动变阻器接入电路的电阻应约等于，若无论怎样移动滑片P都不能使两端电压为1.5 V，则说明滑动变阻器的最大阻值太小，小于，由表中的数据可知，当定值电阻的阻值为时，其两端电压可控制为1.5 V，根据串联电路分压规律可知，此时滑动变阻器接入电路的阻值为，故滑动变阻器的最大阻值应大于，该小组选用的滑动变阻器的规格应为“ 2 A”。
20.答案：（1）电磁
（2）无人机停在水平地面上时对地面的压力
无人机对地面的压强
（3）无人机飞行的时间
无人机受到的升力
无人机的升力做功的功率
（4）减轻无人机的质量（或配备大容量电池，合理即可）.
21.答案：（1）10
（2）当时，
当时，电路中电流最小，电阻最大，此时
此时触点之间的阻值最大，为
（3）0.4
（4）当都未与铜丝接触时，W有最大值
0.8
1.0
1.5
2.0
0.16
0.20
0.30
0.40
1.2
1.8
2.2
2.6
0.12
0.18
0.22
0.26
1.5
1.8
2.1
2.4
0.10
0.12
0.14
0.16
相关试卷
2023年河西区中考二模物理试卷【含答案】： 这是一份2023年河西区中考二模物理试卷【含答案】，共11页。
【全科】模考卷2023年长郡教育集团 中考二模 物理试卷（含答案）： 这是一份【全科】模考卷2023年长郡教育集团 中考二模 物理试卷（含答案），共6页。
2022届中考物理二模模试卷 （含答案） (1)： 这是一份2022届中考物理二模模试卷 （含答案） (1)，共15页。试卷主要包含了选择题，填空作图题，实验探究题，计算论述题等内容，欢迎下载使用。
