2022年天津市和平区中考二模物理卷及答案（文字版）

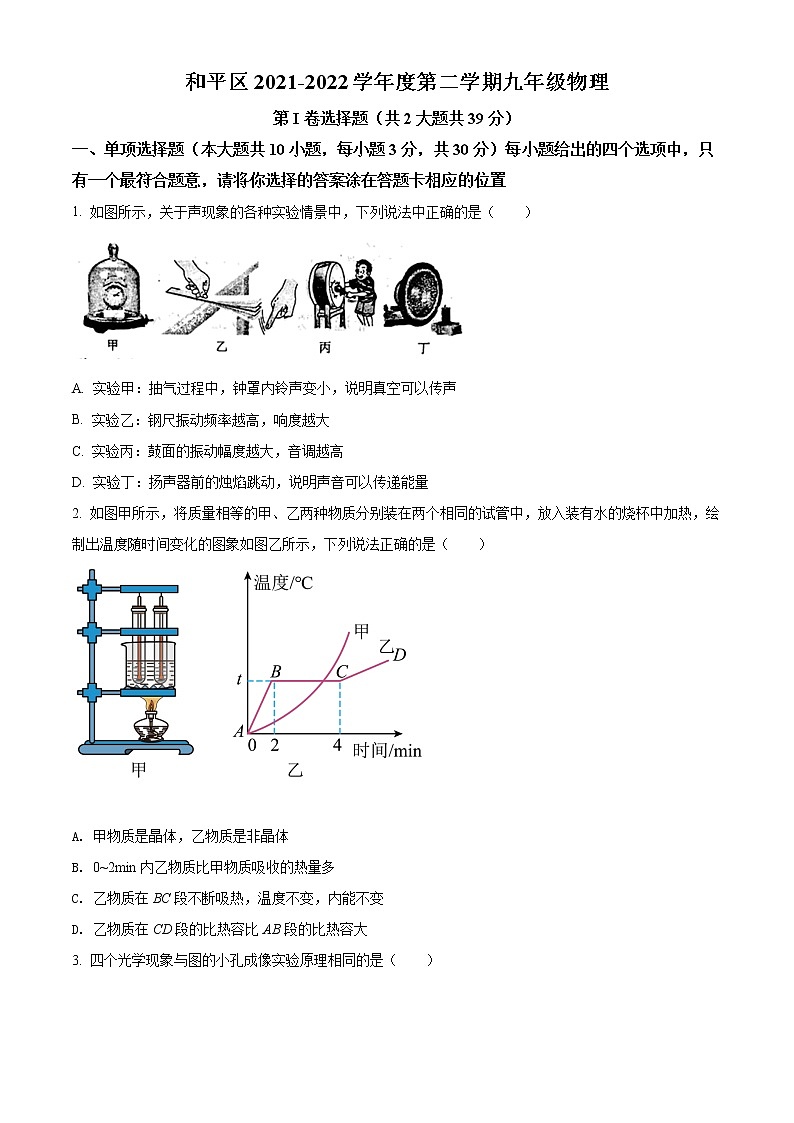

和平区2021-2022学年度第二学期九年级物理

第I卷选择题（共2大题共39分）

一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卡相应的位置

1. 如图所示，关于声现象的各种实验情景中，下列说法中正确的是（　　）

A. 实验甲：抽气过程中，钟罩内铃声变小，说明真空可以传声

B. 实验乙：钢尺振动频率越高，响度越大

C. 实验丙：鼓面的振动幅度越大，音调越高

D. 实验丁：扬声器前的烛焰跳动，说明声音可以传递能量

2. 如图甲所示，将质量相等的甲、乙两种物质分别装在两个相同的试管中，放入装有水的烧杯中加热，绘制出温度随时间变化的图象如图乙所示，下列说法正确的是（　　）

A. 甲物质是晶体，乙物质是非晶体

B. 0~2min内乙物质比甲物质吸收的热量多

C. 乙物质在BC段不断吸热，温度不变，内能不变

D. 乙物质在CD段的比热容比AB段的比热容大

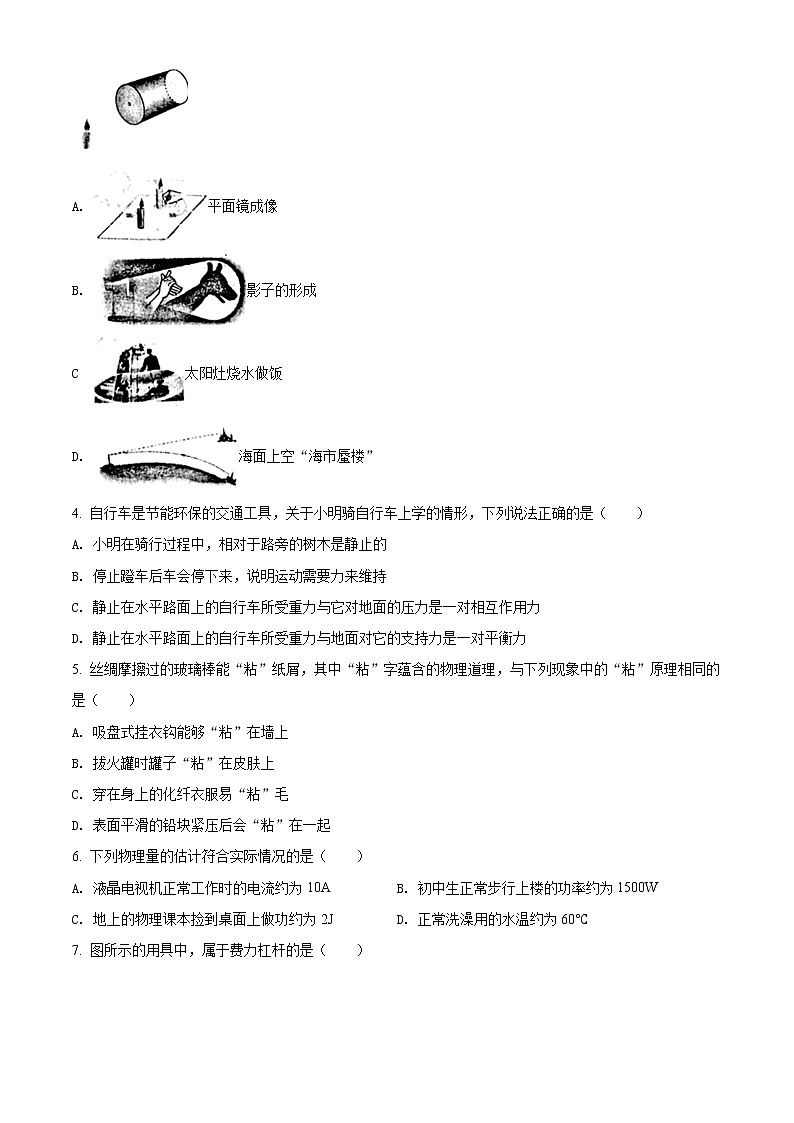

3. 四个光学现象与图的小孔成像实验原理相同的是（　　）

A. 平面镜成像

B. 影子的形成

C 太阳灶烧水做饭

D. 海面上空“海市蜃楼”

4. 自行车是节能环保的交通工具，关于小明骑自行车上学的情形，下列说法正确的是（　　）

A. 小明在骑行过程中，相对于路旁的树木是静止的

B. 停止蹬车后车会停下来，说明运动需要力来维持

C. 静止在水平路面上的自行车所受重力与它对地面的压力是一对相互作用力

D. 静止在水平路面上的自行车所受重力与地面对它的支持力是一对平衡力

5. 丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理道理，与下列现象中的“粘”原理相同的是（　　）

A. 吸盘式挂衣钩能够“粘”在墙上

B. 拔火罐时罐子“粘”在皮肤上

C. 穿在身上的化纤衣服易“粘”毛

D. 表面平滑的铅块紧压后会“粘”在一起

6. 下列物理量的估计符合实际情况的是（　　）

A. 液晶电视机正常工作时的电流约为10A B. 初中生正常步行上楼的功率约为1500W

C. 地上的物理课本捡到桌面上做功约为2J D. 正常洗澡用的水温约为60℃

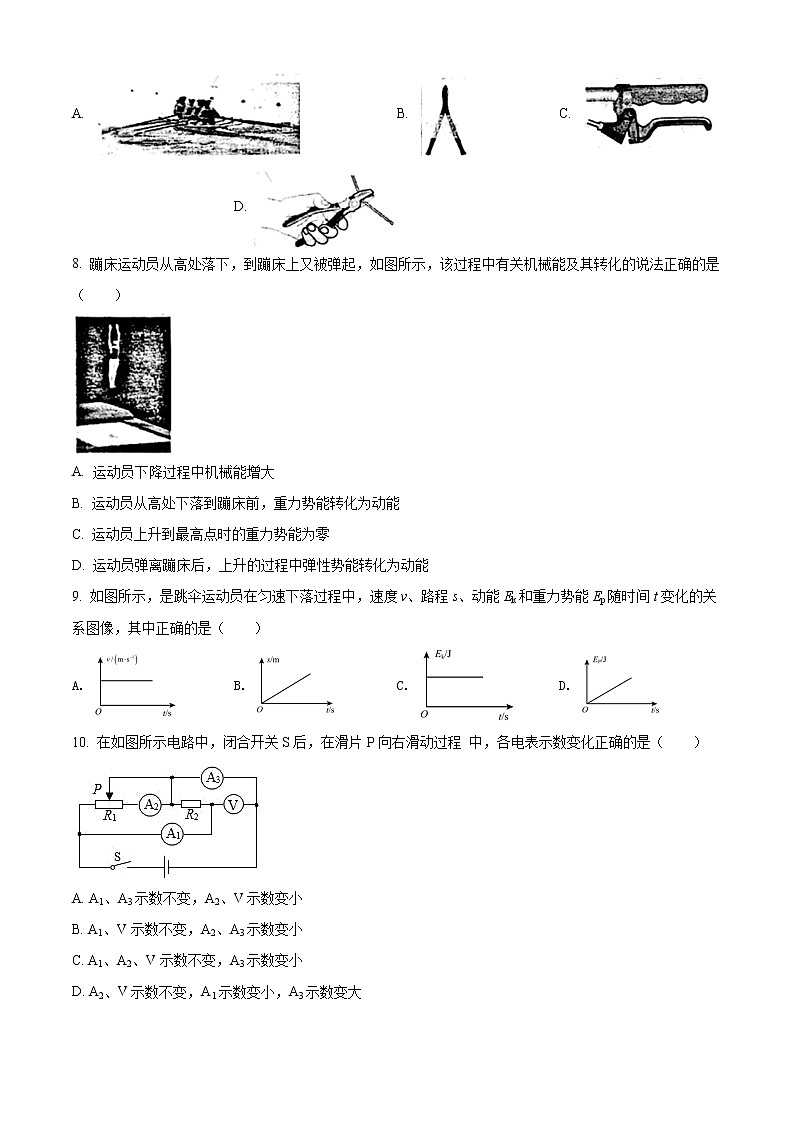

7. 图所示的用具中，属于费力杠杆的是（　　）

A.  B.  C.  D.

8. 蹦床运动员从高处落下，到蹦床上又被弹起，如图所示，该过程中有关机械能及其转化的说法正确的是（　　）

A. 运动员下降过程中机械能增大

B. 运动员从高处下落到蹦床前，重力势能转化为动能

C. 运动员上升到最高点时的重力势能为零

D. 运动员弹离蹦床后，上升的过程中弹性势能转化为动能

9. 如图所示，是跳伞运动员在匀速下落过程中，速度v、路程s、动能Ek和重力势能Ep随时间t变化的关系图像，其中正确的是（　　）

A.  B.  C.  D.

10. 在如图所示电路中，闭合开关S后，在滑片P向右滑动过程 中，各电表示数变化正确的是（　　）

A. A1、A3示数不变，A2、V示数变小

B. A1、V示数不变，A2、A3示数变小

C. A1、A2、V示数不变，A3示数变小

D. A2、V示数不变，A1示数变小，A3示数变大

二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分。请将其序号涂在答题卡相应的位置。

11. 小明用如图所示的器材做实验，先用焦距为20cm的凸透镜甲进行实验，在光屏上得到清晰的像。接下来他想改用焦距为10cm的凸透镜乙进行实验，使光屏上重新得到蜡烛清晰的像。下列判断不正确的是（　　）

A. 图中光屏上得到的第一次成像是清晰放大的像

B. 如果不改变蜡烛和凸透镜的位置，换上凸透镜乙，光屏向左移动得到清晰的像

C. 如果不改变蜡烛和凸透镜的位置，换上凸透镜乙，第二次光屏上得到的像比第一次大

D. 如果不改变蜡烛和光屏的位置，凸透镜乙应该放在凸透镜甲的左侧

12. 水平桌面上放有甲、乙、丙、丁四个完全相同的圆柱形容器，容器内分别盛有等质量的液体，其中甲、丙、丁容器中的液体密度相同。将小球A放在甲容器的液体中，小球A静止时漂浮：将小球A放在乙容器的液体中，小球A静止时悬浮；将小球A用一段不计质量的细线与丙容器底部相连，并使其浸没在该容器的液体中，小球A静止；将小球A放在丁容器的液体中，用一根不计质量和体积的细杆压住小球A，使其浸没，且不与容器底接触，小球A静止。以下说法正确的是（　　）

A. 液体对容器底的压强

B. 物体A在液体中受到的浮力

C. 容器中液体的密度

D. 容器对桌面的压力

13. 如图甲所示电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P从a端移动到b端的过程中，电压表的示数U与电流表的示数I的关系图像如图乙所示，下列判断不正确的是（　　）

A. 滑动变阻器的最大阻值为

B. 图像上A点对应的是滑片P位于滑动变阻器的中点

C. 的阻值与滑动变阻器的最大阻值之比为1：2

D. 电路消耗的最大功率为

第Ⅱ卷非选择题（共2大题共61分）

三、填空题（本大题共6小题，每小题4分，共24分）

14. 小芳站在穿衣镜前1m处，若她靠近平面镜0.5m，则镜中像的大小会______（选填“变大”、“变小”或“不变”），镜中的像与她相距______。

15. 图是以天津博物馆的镇馆之宝——翡翠蝈蝈白菜和芍药雉鸡图玉壶春瓶为原型的文创雪糕，夏天揭开雪糕的包装纸会看见“白气”是______现象（填物态变化名称），在此现象形成的过程中要______（选填“吸热”或“放热”）。

16. 排水量为的轮船在河水中航行，满载时船及所装货物总重______（g取10N/kg）。如图所示，小孩下滑时臂部感觉发热，是因为______。

17. 如图甲所示的四个装置中，工作原理与图乙相同的是______，工作原理与图丙相同的是______。

18. 用如图所示的滑轮组，在时间t内，将重为G的货物匀速提升了h，人对绳子竖直向下的拉力恒为F，则拉力F的功率为______，额外功为______。

19. 如图所示的电路中，、为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的同种电表，闭合开关、，两灯均发光，两电表指针偏转角度相同。断开开关、，在甲、乙位置分别接另一种电表，只闭合开关，两灯均发光，则此时两电表示数之比为______，灯泡和的电功率之比为______。

四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。

20. 如图甲所示，是小丽家的“能加热的榨汁杯”，其内部电路简化结构示意图如图乙所示，该榨汁杯的部分参数如表所示。求：

（1）给杯子盛满果汁并加热，使其温度由20℃升高到50℃，这些果汁需要吸收的热量；

（2）若该榨汁杯正常工作时的加热效率为90%，给这些果汁需要加热的时间。[，]

榨汁杯部分参考表

21. 如图所示电路，电源电压不变，滑动变阻器标有“50Ω  2A”，灯标有“15V  5W”，灯标有“40V  10W”，不考虑温度对灯丝电阻的影响。

（1）只闭合开关S，当滑动变阻器接入电路的阻值为15Ω时，灯泡正常发光，求电源电压；

（2）闭合开关S、S1、S2，滑动变阻器滑片置于最右端时，通电1min，求整个电路产生的热量。

22. 在“研究影响滑动摩擦力大小的因素”的实验中，小明所用器材如图甲中所示，其中长木板B的表面比A的表面更粗糙，物块各表面的粗糙程度均相同，它的长、宽、高分别是10cm，8cm，6cm。

（1）小明将物块放在水平放置的长木板上，再把砝码放在物块上，用弹簧测力计水平拉动物块，沿长木板做______运动；第1次实验中，弹簧测力计示数如图乙所示，则物块受到的摩擦力是______；

实验情况记录如下表：

（2）由第1、2两次实验可得结论是：______；

（3）由第2、3两次实验可得结论是：______；

（4）第4次实验中，弹簧测力计示数是______。

23. “测量未知电阻”的实验中，提供了电源、电流表、电压表、滑动变阻器，一个阻值未知的定值电阻Rx、一个额定电压为2.5V，阻值约为8Ω的小灯泡，开关，导线若干。

（1）请画出测量待测电阻Rx的电路图，并连接图所示的实物图______；

（2）试触后，选择合适的量程，闭合开关，调节滑动变阻器，电流表和电压表的示数如图所示，则待测电阻Rx的阻值为______ Ω；

（3）小明测出待测电阻Rx阻值后，设计了只用一个电表及已有其他器材测量小灯泡正常发光时的电阻，图所示的电路中最合理的是______。

A.    B.    C.    D.

24. 小明在家想测量圆柱形厚底玻璃杯的玻璃密度，找到的器材有：透明的柱形水槽，刻度尺，水。请你帮他设计实验方案，要求：

（1）写出实验步骤和需要测量的物理量：

（2）写出用已知量和测量量表示玻璃密度的字母表达式。

25. 小明想设计多档位节能电水壶，使用定值电阻、为加热电阻，且。已知定值电阻的阻值为，请你完成以下问题：

（1）电水壶工作时最多可以达到______个调温档位。若已知电源电压为，求最高温档电功率______；

（2）小明利用家庭电路在用电高峰时测量电水壶的实际工作电压，断开了除电水壶外的全部用电器，用最高温功率档加热一段时间后开始计时，经过时间t秒后水沸腾，观察到电能表的表盘在这段时间内转了n转（电能表表盘如图甲所示），求此时电水壶工作的实际电压______；

（3）如图乙所示是小红设计的三档位调温电水壶的电路原理图，其中开关S为防烧干温控开关，通常情况是闭合的。图丙是档位控制开关，通过滑动金属滑杆上的滑块P，使它在不同的位置接触触点，实现多档位变化。请你在图乙完成电路的连接______，并对应图丙的档位控制开关的不同接触方法写出档位说明______。
