江苏省盐城市五年（2017-2021）中考物理真题作图题知识点分类汇编（含答案）

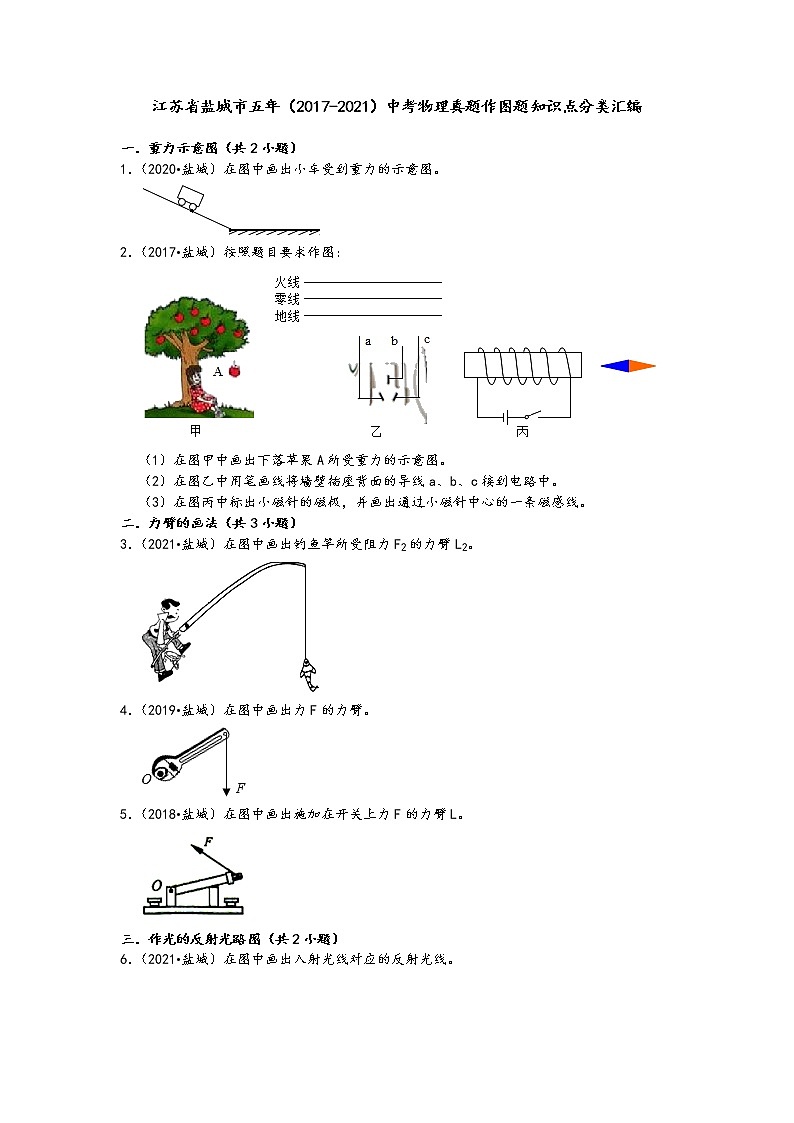

江苏省盐城市五年（2017-2021）中考物理真题作图题知识点分类汇编

一．重力示意图（共2小题）

1．（2020•盐城）在图中画出小车受到重力的示意图。

2．（2017•盐城）按照题目要求作图：

（1）在图甲中画出下落苹果A所受重力的示意图。

（2）在图乙中用笔画线将墙壁插座背面的导线a、b、c接到电路中。

（3）在图丙中标出小磁针的磁极，并画出通过小磁针中心的一条磁感线。

二．力臂的画法（共3小题）

3．（2021•盐城）在图中画出钓鱼竿所受阻力F2的力臂L2。

4．（2019•盐城）在图中画出力F的力臂。

5．（2018•盐城）在图中画出施加在开关上力F的力臂L。

三．作光的反射光路图（共2小题）

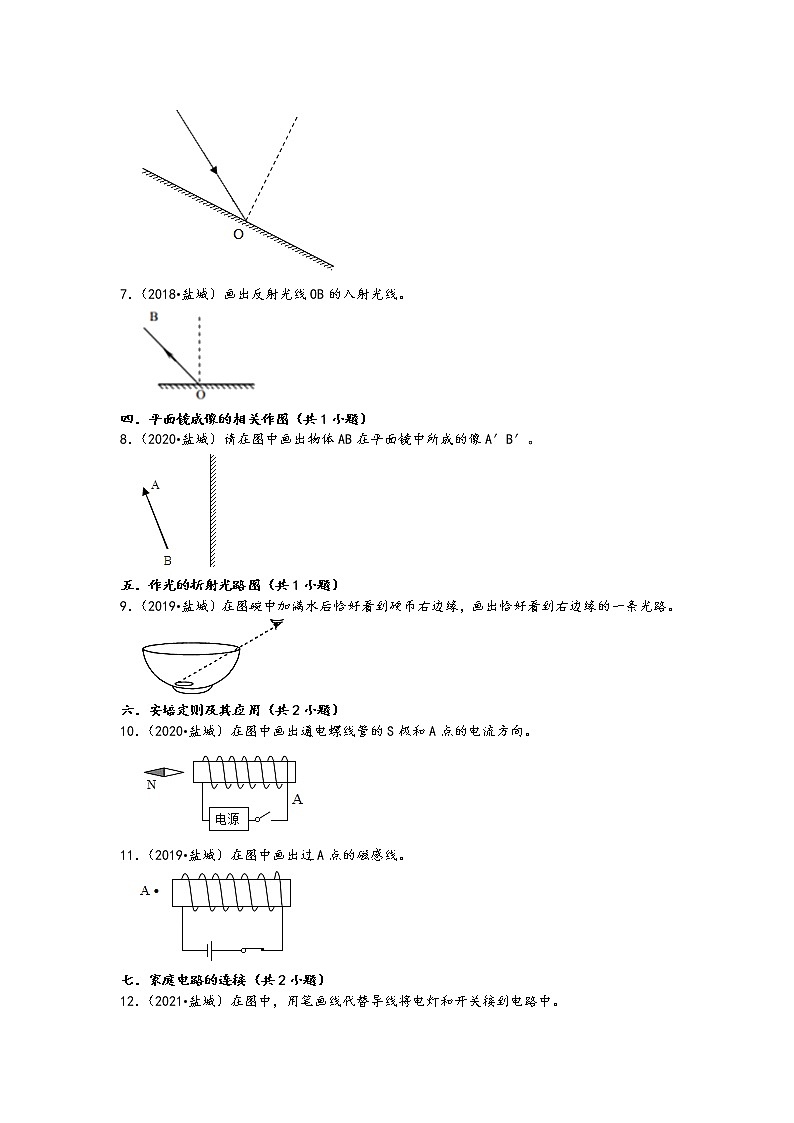

6．（2021•盐城）在图中画出入射光线对应的反射光线。

7．（2018•盐城）画出反射光线OB的入射光线。

四．平面镜成像的相关作图（共1小题）

8．（2020•盐城）请在图中画出物体AB在平面镜中所成的像A′B′。

五．作光的折射光路图（共1小题）

9．（2019•盐城）在图碗中加满水后恰好看到硬币右边缘，画出恰好看到右边缘的一条光路。

六．安培定则及其应用（共2小题）

10．（2020•盐城）在图中画出通电螺线管的S极和A点的电流方向。

11．（2019•盐城）在图中画出过A点的磁感线。

七．家庭电路的连接（共2小题）

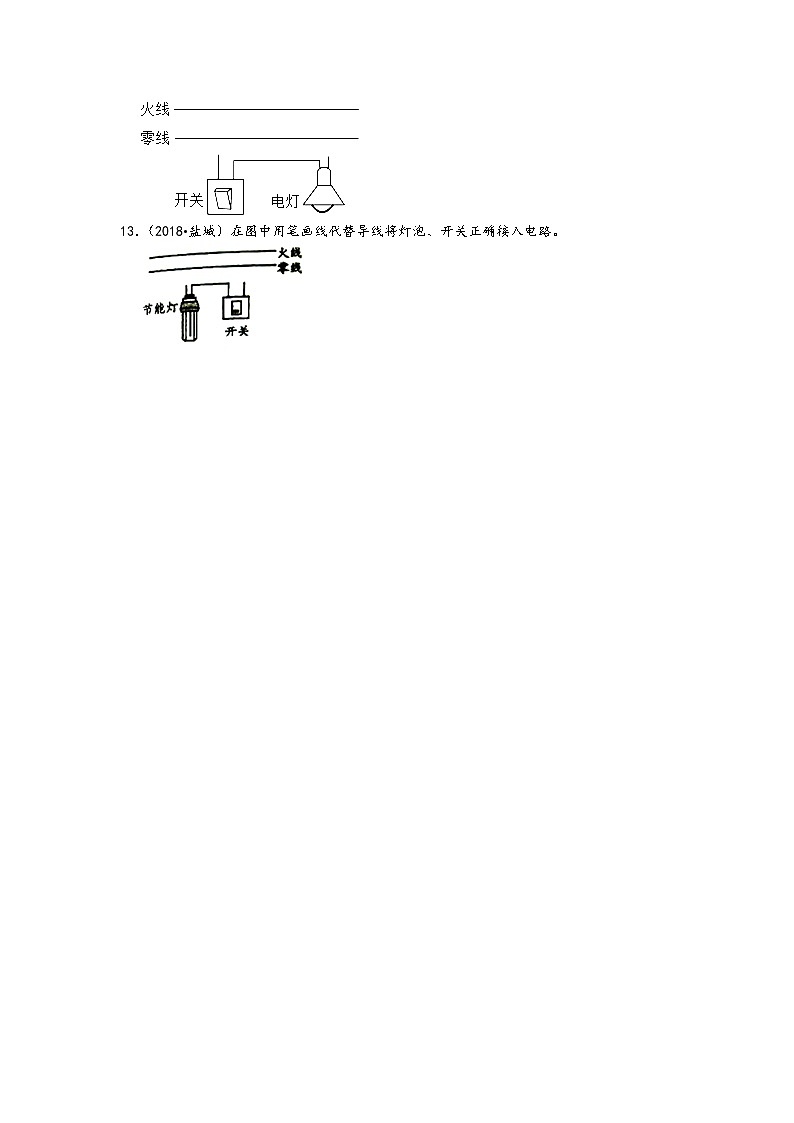

12．（2021•盐城）在图中，用笔画线代替导线将电灯和开关接到电路中。

13．（2018•盐城）在图中用笔画线代替导线将灯泡、开关正确接入电路。

参考答案与试题解析

一．重力示意图（共2小题）

1．（2020•盐城）在图中画出小车受到重力的示意图。

【解答】解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，如图所示：

2．（2017•盐城）按照题目要求作图：

（1）在图甲中画出下落苹果A所受重力的示意图。

（2）在图乙中用笔画线将墙壁插座背面的导线a、b、c接到电路中。

（3）在图丙中标出小磁针的磁极，并画出通过小磁针中心的一条磁感线。

【解答】解：（1）苹果所受的重力竖直向下，从重力的作用点﹣﹣苹果的重心竖直向下作有向线段，如下图所示：

（2）三孔插座的接法是：上孔接地线；左孔接零线，由于是背面，则上孔接地线、右孔接零线

（3）由图可知电流由右流入，则由安培定则可得螺线管左侧为N极；因磁体的外部磁感线由N极指向S极，故小磁针的左端是N极；磁感线的方向与小磁针N极指向相同

。

二．力臂的画法（共3小题）

3．（2021•盐城）在图中画出钓鱼竿所受阻力F2的力臂L2。

【解答】解：人右手与钓鱼竿接触处是支点，线对鱼竿拉力是阻力F2，由支点作阻力作用线的垂线，垂线段为其力臂L2，如图所示：

4．（2019•盐城）在图中画出力F的力臂。

【解答】解：

由图知，扳手拧螺丝时以O点为支点，如图所示：

5．（2018•盐城）在图中画出施加在开关上力F的力臂L。

【解答】解：由支点O向F的作用线作垂线，垂线段的长度即为F的力臂L

三．作光的反射光路图（共2小题）

6．（2021•盐城）在图中画出入射光线对应的反射光线。

【解答】解：根据光的反射定律，反射光线和入射光线分居在法线的两侧，作出反射光线

7．（2018•盐城）画出反射光线OB的入射光线。

【解答】解：题目中已经过入射点O做出法线，根据反射角等于入射角在法线右侧做出入射光线即可。

四．平面镜成像的相关作图（共1小题）

8．（2020•盐城）请在图中画出物体AB在平面镜中所成的像A′B′。

【解答】解：先作出端点A．B关于平面镜的对称点A′，用虚线连接A′，如图所示：

五．作光的折射光路图（共1小题）

9．（2019•盐城）在图碗中加满水后恰好看到硬币右边缘，画出恰好看到右边缘的一条光路。

【解答】解：由图知，碗里无水时；

由题知，当碗中加满水后恰好看到硬币右边缘；

所以，作图方法为：先画出水面，过O点作法线，则O到人眼的连线为折射光线

六．安培定则及其应用（共2小题）

10．（2020•盐城）在图中画出通电螺线管的S极和A点的电流方向。

【解答】解：由图可知，小磁针的左端是N极，由磁极间的相互作用可知，右端是S极，如图所示：

11．（2019•盐城）在图中画出过A点的磁感线。

【解答】解：电源右侧为正极，则电流由右侧流入，使四指所指的方向为电流的方向，右侧为S极．如图所示：

七．家庭电路的连接（共2小题）

12．（2021•盐城）在图中，用笔画线代替导线将电灯和开关接到电路中。

【解答】解：灯泡接法：火线进入开关，再进入灯泡。

13．（2018•盐城）在图中用笔画线代替导线将灯泡、开关正确接入电路。

【解答】解：

节能灯的接法：开关要接在火线和灯之间，灯泡的另一侧应接在零线上
