2020-2021学年积余教育集团九年级二模 物理试卷

这是一份2020-2021学年积余教育集团九年级二模 物理试卷，共8页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

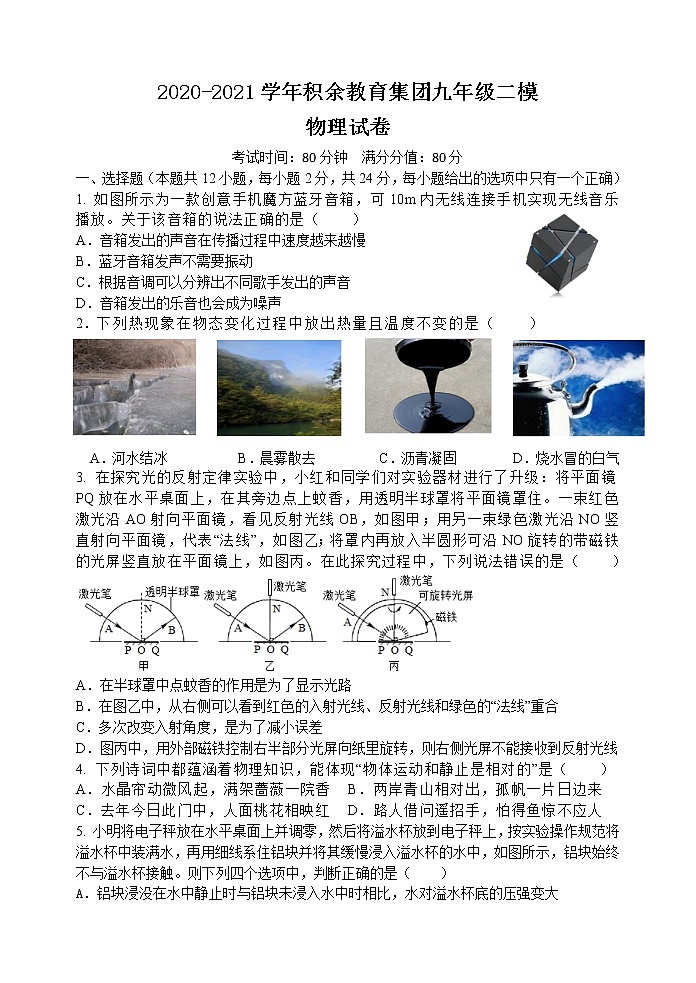

2020-2021学年积余教育集团九年级二模物理试卷考试时间：80分钟  满分分值：80分一、选择题（本题共12小题，每小题2分，共24分，每小题给出的选项中只有一个正确）1. 如图所示为一款创意手机魔方蓝牙音箱，可10m内无线连接手机实现无线音乐播放。关于该音箱的说法正确的是（　　）A．音箱发出的声音在传播过程中速度越来越慢B．蓝牙音箱发声不需要振动C．根据音调可以分辨出不同歌手发出的声音D．音箱发出的乐音也会成为噪声2．下列热现象在物态变化过程中放出热量且温度不变的是（　　）     A．河水结冰          B．晨雾散去         C．沥青凝固        D．烧水冒的白气3. 在探究光的反射定律实验中，小红和同学们对实验器材进行了升级：将平面镜PQ放在水平桌面上，在其旁边点上蚊香，用透明半球罩将平面镜罩住。一束红色激光沿AO射向平面镜，看见反射光线OB，如图甲；用另一束绿色激光沿NO竖直射向平面镜，代表“法线”，如图乙；将罩内再放入半圆形可沿NO旋转的带磁铁的光屏竖直放在平面镜上，如图丙。在此探究过程中，下列说法错误的是（　　）
 A．在半球罩中点蚊香的作用是为了显示光路B．在图乙中，从右侧可以看到红色的入射光线、反射光线和绿色的“法线”重合C．多次改变入射角度，是为了减小误差D．图丙中，用外部磁铁控制右半部分光屏向纸里旋转，则右侧光屏不能接收到反射光线4. 下列诗词中都蕴涵着物理知识，能体现“物体运动和静止是相对的”是（　　）A．水晶帘动微风起，满架蔷薇一院香  B．两岸青山相对出，孤帆一片日边来C．去年今日此门中，人面桃花相映红  D．路人借问遥招手，怕得鱼惊不应人5. 小明将电子秤放在水平桌面上并调零，然后将溢水杯放到电子秤上，按实验操作规范将溢水杯中装满水，再用细线系住铝块并将其缓慢浸入溢水杯的水中，如图所示，铝块始终不与溢水杯接触。则下列四个选项中，判断正确的是（　　）A．铝块浸没在水中静止时与铝块未浸入水中时相比，水对溢水杯底的压强变大B．铝块浸没在水中静止时，细线对铝块的拉力等于铝块排开水的重力C．铝块浸没在水中静止时与铝块未浸入水中时相比，电子秤示数不变D．铝块浸没在水中静止时与铝块未浸入水中时相比，水对溢水杯底的压力变小6. 受疫情影响，东京奥运会推迟到2021年。为了祖国的荣誉，中国跳水队仍积极训练。如图所示，运动员站在倾斜的跳板静止时，下列说法正确的是（　　）A．运动员受到三个力的作用B．使跳板形变的力是运动员的重力C．若运动员所受的一切外力都消失，她将沿跳板下滑，落入水中D．不管运动员站在跳板的哪个位置，跳板的形变程度是相同的7. 如图一均匀木板AB，B端固定在墙壁的转轴上，木板可在竖直面内转动，木板下垫了长方形木块C，恰好使木板水平放置，在粗糙水平地面上现用水平力F将C由B向A缓缓拉动过程中，拉力F将（　　）A．不变           B． 逐渐增大C．逐渐变小        D．先减小后增大8.如图所示，用同样的装置进行“比较不同物质的吸热本领”和“比较不同燃料的热值”的实验，则以下说法中正确的是（　　）A．这两个实验都要控制被加热的物质的种类一样B．这两个实验都要控制被加热的物质的质量一样C．前一实验中，加热相同时间后，比热容大的物质吸收热量一定多D．后一实验中，加热相同时间后，若温度计示数升高的越多，则该燃料的热值一定越大9. 如图所示旋转微型电扇的扇叶使二极管发光，图中与此工作原理相同的是（　　）                      A              B                 C                D10. 如图是某同学家中的部分电路，三孔插座上连了电热壶，开始时各部分工作正常，突然正在烧水的电热壶停止工作，但电灯仍正常发光。把试电笔分别插入两孔和三孔插座的左右两孔，除了两孔插座的左孔以外，另三个孔都能使氖管发光，则可以判断出电路的故障是（　　）A．电路的A、B两点间导线断路B．电路的C、D两点间导线断路C．电路的D、F两点间导线断路D．电热壶所在电路的E、F两点间断路11. 小敏设计了一种“闯红灯违规模拟记录器”，拍摄机动车闯红灯时的情景，如图甲。工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化规律如图乙所示，当电流变化到一定值时，继电器的衔铁就被吸下；光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V，继电器线圈电阻10Ω，当控制电路中电流大于0.06A时，衔铁被吸引。下列说法中不正确的是（　　）A．要记录违规闯红灯的情景，光控开关应在接收到红光时，自动闭合B．光控开关接收到绿光时，指示灯亮，电控照相机不工作C．质量小于400kg的车辆违规时不会被拍照D．要使质量较小的车闯红灯也能被拍下，可以在控制电路中串联一个电阻    第11题图                       第12题图12. 如图电源两端电压为6V且保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程（0～3）V，电流表接入电路的量程（0～0.6）A。闭合开关S，将滑动变阻器的滑片P由b端缓慢向a端移动，直至某一电表的指针达到满偏。有关变化下列说法正确的是（　　）

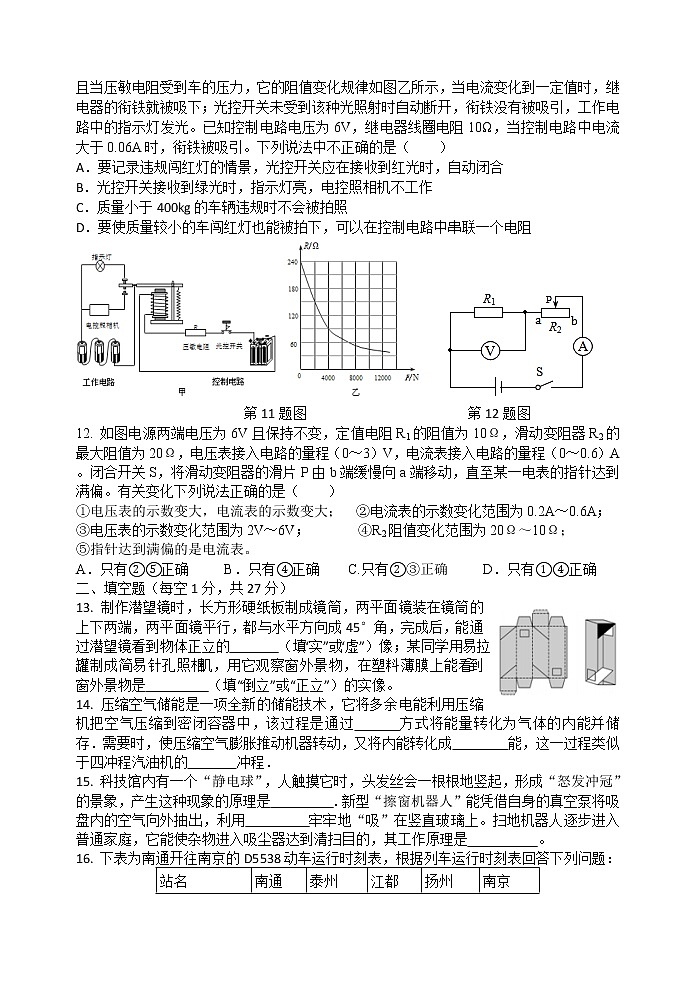

①电压表的示数变大，电流表的示数变大；  ②电流表的示数变化范围为0.2A～0.6A；
③电压表的示数变化范围为2V～6V；       ④R2阻值变化范围为20Ω～10Ω；
⑤指针达到满偏的是电流表。A．只有②⑤正确     B．只有④正确    C.只有②③正确     D．只有①④正确二、填空题（每空1分，共27分）13. 制作潜望镜时，长方形硬纸板制成镜筒，两平面镜装在镜筒的上下两端，两平面镜平行，都与水平方向成45°角，完成后，能通过潜望镜看到物体正立的       （填“实”或“虚”）像；某同学用易拉罐制成简易针孔照相机，用它观察窗外景物，在塑料薄膜上能看到窗外景物是         （填“倒立”或“正立”）的实像。14. 压缩空气储能是一项全新的储能技术，它将多余电能利用压缩机把空气压缩到密闭容器中，该过程是通过      方式将能量转化为气体的内能并储存．需要时，使压缩空气膨胀推动机器转动，又将内能转化成        能，这一过程类似于四冲程汽油机的       冲程．15. 科技馆内有一个“静电球”，人触摸它时，头发丝会一根根地竖起，形成“怒发冲冠”的景象，产生这种现象的原理是         头发之间带同种电荷，相互排斥。新型“擦窗机器人”能凭借自身的真空泵将吸盘内的空气向外抽出，利用         牢牢地“吸”在竖直玻璃上。扫地机器人逐步进入普通家庭，它能使杂物进入吸尘器达到清扫目的，其工作原理是          。16. 下表为南通开往南京的D5538动车运行时刻表，根据列车运行时刻表回答下列问题：站名南通泰州江都扬州南京到站时刻 18：4019：0019：2020：10发车时刻17：3518：4219：0219：22 路程/km0118      183279若列车由泰州开往江都段的平均速度为120km/h，表格中江都段的里程数应为      km；若列车以108km/h的速度通过长为4744m的大桥，列车全长244m，列车全部在大桥上的时间为         s。17. 木块在手的压力作用下沿墙面竖直向下做匀速直线运动，此时撤去手的压力的同时重力也消失，木块将        ，原因是         。18. 为了测量大气压强，某同学选择的器材有：2.5ml的注射器、0～10N的弹簧测力计、刻度尺和细线，实验步骤如下:
（1）如图甲，用刻度尺测出注射器        长度;
（2）把活塞推至筒的底端，用橡皮帽封住注射器的小孔，水平向右慢慢拉动注射器筒，当活塞开始滑动时，弹簧测力计示数如图乙，该同学测得的大气压强值为        Pa。第18题图    19. 如图甲，滑轮组在竖直向上的拉力F作用下，将重为105N的物体匀速提起，在5s时间内绳子自由端移动的距离为3m。图乙是滑轮组工作时拉力F与绳自由端移动距离s的关系图。图乙中阴影部分面积表示的物理量是        ，滑轮组提升该重物的机械效率为      ，拉力做功的功率是       W。20. 小华要测量木块的密度，实验器材有：木块，弹簧测力计（0～5N），底部固定有滑轮的水槽，细线及足量的水．
（1）先用弹簧测力计测木块重力，再用细线绕过滑轮将木块与测力计连接起来，接着往水槽倒入适量的水，使木块浸没在水中，如图乙，木块在水中静止时测力计示数为1.6N，木块受到浮力为        N，木块的密度         kg/m3；
（2）小明发现，若把水换成其它液体，测力计示数不同，于是他把测力计的刻度改成相应的密度值，将该装置改装为测量液体密度的“密度计”．原测力计1.2N刻度处应标注为         kg/m3，该“密度计”的刻度分布          （选填“均匀”或“不均匀”）．21. 小明家电能表表盘上有“3000imp/kW•h”、“220V　5A”等信息，现接通“220V　100W”的电灯，使其单独工作1h，则电灯消耗的电能是     J，指示灯闪了      次。周末小明一家带了种户外野炊的便携炉子出去野炊，完全燃烧200g焦炭放出的热量为           J，若其放出的热量能使10kg的水从10℃升高到100℃，该炉子的效率为        。（焦炭的热值为3×107J/kg，C水=4.2×103J/(kg •℃) ）。 22. 某水位自动测控仪的测量原理如图甲，电源电压恒为15V，定值电阻R0=10Ω，R1为一竖直固定光滑金属棒，长40cm，阻值为20Ω，接入电路的阻值与对应棒长成正比。弹簧上端固定，滑片P固定在弹簧下端且与R1接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的轻绳挂在弹簧下端，重80N，高60cm，底面积100cm2．当水位处于最高位置A时，M刚好浸没在水中，此时滑片P恰在R1最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△L的关系如图乙。闭合开关S，试问：当水位处于A时，电压表的示数为      V;水位由位置A降至B这一过程，电压表的示数变化了        V。（ρ水=1.0×103kg/m3,g取10N/kg）。三、解答题（共29分）23.（4分）（1）疫情期间，物理老师为解决直播教学中课堂板书的难题，自制了一个高拍仪（如图甲）,它由一部手机、一个盒子做的底座、一块长方体均匀石块组成，使用时，将手机摄像头端伸出底座，另一端用石块竖直向下压在手机末端，固定手机，开启摄像头可全程直播教师的板书过程。若把手机看作杠杆，在乙图中画出它的阻力F2和动力臂l1。（2）如图，请画出光线通过凹透镜后的折射光线。                          第23（1）图                         第23（2）图   24.（5分）我国自主研制的气垫两栖登陆艇的质量约为2.0×105kg，底面积约为500m2.（g取10N/kg，汽油热值约为4.6×107J/kg）求：（1）登陆艇静止在水平海滩上时，对海滩的压强是多少.（2）用3.0×105N的推进力，以20m/s的航速匀速行驶100s，则登陆艇的推进力做多少功.（3）若登陆艇以（2）中的功率行驶5min，耗油150kg，则发动机的推进效率是多少. （结果保留三位有效数字）  25.（7分）小明和小红做“探究凸透镜成像规律”的实验。（1）不知道凸透镜的焦距，又没有平行光源，小明使烛焰尽可能远离光屏，移动凸透镜，使烛焰在光屏上成像，如图甲，此时焦距近似等于像距，该凸透镜的焦距近似为       cm。（2）小明把凸透镜固定在光具座的50cm处，把蜡烛移到距离凸透镜较远的某处，调节凸透镜到光屏的距离，如图乙所示的位置时，恰好在光屏上呈现了烛焰倒立的、         （选填“放大”、“等大”或“缩小”）的实像；保持图乙中蜡烛和光屏的位置不变，将凸透镜移到光具座上       cm刻度线处，光屏上能再次呈现烛焰清晰的像。实验中，小明在蜡烛和凸透镜间放上一只近视眼镜的镜片，若仍要在光屏上成清晰的像，则需将蜡烛向         （选填 “靠近”或“远离”）凸透镜的方向移动。（3） 实验中蜡烛越烧越短，光屏上烛焰的像向       移；小明还发现光屏上成清晰的实像，光屏到烛焰的距离应大于                     cm。甲乙（4)窗外阳光明媚，小明看到窗边饮水机的水桶旁有一条亮线，如图丙所示。由此，他认为装有水的水桶相当于凸透镜。他又找来一个圆柱形玻璃杯，在玻璃杯后面的白纸上画一水平方向的箭头，如图丁所示，慢慢向玻璃杯中注入水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是图戊中的           26.（8分）小明和小华在进行“测量定值电阻的阻值”实验，器材有：干电池两节，开关、电压表、电流表、滑动变阻器（20Ω  1.5A）、电阻箱（0～9999Ω  5A）各一个，待测电阻R1、R2，导线若干．（1）连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至      ． （2）①图乙是他们连接的测量R1阻值的部分电路．请用笔画线代替导线，将电路连接完整，要求划片P向右移，电流增大．②闭合开关前，应将滑动变阻器的滑片P置于最      （选填“左”、“右”）端． ③在正确完成上述操作后，闭合开关，移动滑片P，当电流表示数为0.2A时，电压表示数如图丙所示，则电阻两端的电压为      V．多次实验所测量的结果如下表所示，则R1的阻值为       Ω．实验序号电压表示数U/V电流表示数I/A电阻R1/Ω① 0.2 ②0.60.3③0.80.4④测量R1阻值过程中，老师提醒他们要尽量缩短通电时间，并用较小的电流来测量，这样做的理由是：       ．⑤小华在测量电阻Rx的实验时，发现接电压表负接线柱的导线接B点时，如图A，电流表示数I1=0.14A，电压表示数U1=1.4V；接电压表负接线柱的导线接A点时，如图B,电流表示数I2=0.14A，电压表示数U2=1.55V.请你帮助小华选择测量电阻Rx的试验方案（     ）AB（3）为测量电阻R2的阻值，他们在已连接好的图乙的电路中，用R2替换R1接入电路．测量过程中，发现电流表示数始终小于分度值．于是，他们按照如图丁所示的电路图，重新连接了电路，闭合开关后，改变电阻箱接入的阻值进行多次测量．记录下电阻箱的阻值R及对应的电压表示数U，并根据记录的数据绘制出  —    图像，如图戊所示，则所测电阻R2的阻值为       Ω．          27.（5分）小明观察到高速公路进出口处设有测量货车重力的检测装置，他利用学过的物理知识设计了一套测量货车重力的模拟装置，其工作原理如图甲所示。OAB为水平杠杆，OB长1m，O为支点，OA：AB＝1：4，平板上物体所受重力大小通过电流表读数显示。已知定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如图乙所示。平板、压杆和杠杆的重力均忽略不计。（1）当电池组电压U0＝12V，平板上物体所受重力是100N时，闭合开关S，求出电流表的读数。（2）电池组用久后电压变小为U1，这时平板上物体重100N时，电流表读数为0.3A，求U1的大小。（3）在第（2）问情况中，电池组电压大小为U1，要求平板上重为100N的物体对应的电流表读数和电池组电压U0＝12V的情况下相同，小明采取了两种解决办法：①其它条件不变，只更换电阻R0，试求出更换后的R0′的大小。②其它条件不变，只水平调节杠杆上触点A的位置，试判断并计算触点A应向哪个方向移动？移动多少厘米？
