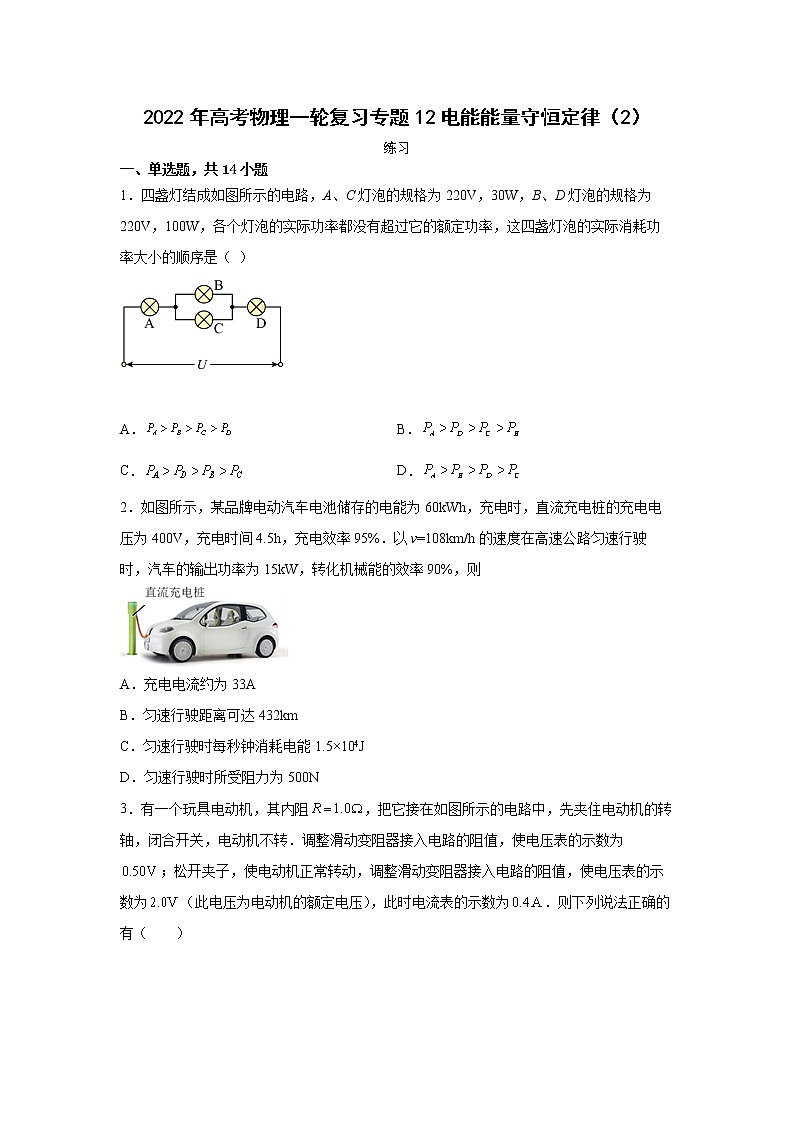

2022年高考物理一轮复习专题12电能能量守恒定律（2）
练习
一、单选题，共14小题
1．四盏灯结成如图所示的电路，A、C灯泡的规格为220V，30W，B、D灯泡的规格为220V，100W，各个灯泡的实际功率都没有超过它的额定功率，这四盏灯泡的实际消耗功率大小的顺序是（ ）


A． B．
C． D．
2．如图所示，某品牌电动汽车电池储存的电能为60kWh，充电时，直流充电桩的充电电压为400V，充电时间4.5h，充电效率95%．以v=108km/h的速度在高速公路匀速行驶时，汽车的输出功率为15kW，转化机械能的效率90%，则

A．充电电流约为33A
B．匀速行驶距离可达432km
C．匀速行驶时每秒钟消耗电能1.5×104J
D．匀速行驶时所受阻力为500N
3．有一个玩具电动机，其内阻，把它接在如图所示的电路中，先夹住电动机的转轴，闭合开关，电动机不转．调整滑动变阻器接入电路的阻值，使电压表的示数为；松开夹子，使电动机正常转动，调整滑动变阻器接入电路的阻值，使电压表的示数为（此电压为电动机的额定电压），此时电流表的示数为．则下列说法正确的有（　　）

A．无论电动机转不转，电动机的电功率与热功率都相等
B．电动机转动时，电动机的电功率等于热功率
C．电动机不转时，电动机的电功率等于热功率，并且都为
D．电动机转动后，电动机的电功率为，热功率为
4．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（　　）

A．电灯L更亮，电流表的示数减小
B．定值电阻R2消耗的功率增大
C．电灯L变暗，电源的总功率减小
D．电灯L变暗，电流表的示数增大
5．如图所示，L1 、L2 、L3为三个相同的灯泡且电阻恒定，电源内阻是灯泡电阻的1.5倍。在变阻器 R的滑片 P 向上移动过程中，下列正确的是( )

A．L1 变亮， L2 变亮， L3变暗
B．电源输出功率变大
C．电源总功率变小
D．L1中电流变化量大于 L2中电流变化量
6．如图所示，R1=20，R2=10，R3=5，R4=10，电源电动势为36V，内阻为2，则关于A、B两点间电势的高低正确的是（ ）

A．A比B高10V B．A比B低10V C．A比B高5V D．A比B低5V
7．在光滑水平面上，有一个物体同时受到两个水平力F1与F2的作用，在第1s内物体保持静止状态。若力F1与F2随时间的变化关系如图所示，则物体（　　）

A．在第2s内做加速运动，加速度大小逐渐减小，速度逐渐增大
B．在第3s内做加速运动，加速度大小逐渐增大，速度逐渐增大
C．在第4s内做加速运动，加速度大小逐渐增大，速度逐渐增大
D．在第5s末速度为零
8．如图所示的电路中，输入电压恒为，灯泡上标有“”字样，电动机线圈的电阻。若灯泡恰能正常发光，以下说法中正确的是（　　）

A．电动机的输入功率为
B．电动机的输出功率为
C．电动机的热功率为
D．整个电路消耗的电功率为
9．某实物投影机有10个相同的强光灯L1～L10（24V/200W）和10个相同的指示灯X1～X10（24V/2W），如图连接在220V交流电源上，若工作一段时间后，L2灯丝烧断，则（　　）


A．X1功率减小，L1功率增大
B．X1功率增大，L1功率增大
C．X2功率增大，其它指示灯的功率减小
D．X2功率减小，其它指示灯的功率增大
10．两位同学在实验室中利用如图（a）所示的电路进行实验，将滑动变阻器的滑动触头向某一方向移动时，一位同学记录电流表和电压表的测量数据，另一位同学记录电流表和电压表的测量数据。两位同学根据记录的数据描绘出如图（b）所示的两条图线，则图像中两图线的交点表示的物理意义是（　　）

A．滑动变阻器的滑动触头滑到了最右端
B．电源的输出功率最大
C．定值电阻消耗的功率为
D．电源的效率达到最大值
11．“嫦娥四号”展开的太阳能电池板在有光照时，可以将光能转化为电能。太阳能电池板作为电源，其路端电压与干路电流的关系如图中的曲线所示，太阳能电池板的负载其图线为图中倾斜直线，则下列说法正确的是（　　）


A．负载的阻值为2kΩ
B．太阳能电池板的电动势为3.00V
C．外电路的阻值为1kΩ时电源效率约为64%
D．太阳能电池板的内阻恒定不变
12．如图所示的电路中，AB是两金属板构成的平行板电容器，P为其中的一个定点．将开关K闭合，电路稳定后将滑动变阻器R2的滑片P向上移动一小段距离，再将A板向上缓缓平移一小段距离，则下列说法中正确的是（ ）

A．再次稳定后电源的总功率较原来变大了
B．再次稳定后电源的路端电压较原来变大了
C．P点电势升高
D．电阻R中有向下的电流
13．如图所示，电源电动势为E，内电阻为r，L1、L2是两个小灯泡，R是滑动变阻器，V1、V2可视为理想电压表。闭合开关S，将滑动变阻器R的滑动片由最左端向最右端滑动，小灯泡的阻值可视为不变，下列说法正确的是（　　）

A．小灯泡L1变暗，V1表的示数变小，V2表的示数变大
B．小灯泡L1变亮，V1表的示数变大，V2表的示数变小
C．小灯泡L2变暗，V1表的示数变小，V2表的示数变大
D．小灯泡L2变亮，V1表的示数变大，V2表的示数变小
14．用三个电动势均为1.5Ｖ、内阻均为0.5Ω的相同电池串联起来作电源，向三个阻值都是1Ω的用电器供电，要想获得最大的输出功率，在如图所示电路中应选择的电路是（ ）
A． B．
C． D．
二、多选题，共6小题
15．如图所示，当开关S闭合时，以下正确的判断是(　　)


A．电压表的读数变小
B．电流表的读数变小
C．电压表的读数变大
D．电流表的读数变大
16．如图所示，电源电动势E和内阻r一定，R1是定值电阻，R2是光敏电阻(光敏电阻被光照射时阻值变小),L是小灯泡．当照射到R2的光照强度减弱时，以下分析正确的是

A．电流表示数减小 B．电压表示数不变
C．灯泡亮度变暗 D．电源效率降低
17．如图所示电路，电源内阻不可忽略，电表均为理想电表，开关S闭合后，灯泡正常发光，若滑动变阻器R的滑动端向下滑动，下列判断正确的是（　　）

A．电源的效率一定减小
B．电源的输出功率可能减小
C．灯泡L有可能会烧坏
D．电压表V和电流表A的示数均减小
18．对于电动势和内阻确定的电源的路端电压，下列说法中正确的是（I、U、R分别表示干路电路电流、路端电压和外电阻）（   ）
A．U随着R的增大而减小                                          B．当R=0时，U=0
C．当电路断开时，I=0，U=0                                  D．当R增大时，U也会增大
19．两位同学在实验室利用如图甲所示的电路测定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．根据数据描绘了如图乙所示的两条U－I直线．当图象中两直线相交时表示(　　)

A．滑动变阻器的滑动头P滑到了最左端
B．电源的输出功率最大
C．定值电阻R0上消耗的功率为1.0 W
D．此过程中电压表V2的变化量大于电压表V1的变化量
20．如图是某电源的路端电压与电流的关系图象，下列结论正确的是（　　）

A．电源的电动势为V B．电源的内阻为
C．电流为A时的外电阻是 D．电源的短路电流为A
三、填空题，共4小题
21．如图所示，电源的内阻r＝2.0 Ω，电阻R＝8.0 Ω，开关闭合后，电流表示数I＝0.30 A．则电源的电动势E＝________ V；在t＝10 s时间内，电阻R产生的焦耳热Q＝________ J.

22．电源是把其它形式的能转化成________的装置，在电源的内电路，电源把其它形式的能转化________能；在电源外电路，电场力做功，电能转化为其它形式的能．
23．电动势的定义：非静电力把正电荷从___________________所做的功跟搬运的_______的比值叫做电源的电动势。电动势的物理意义：____________________________
24．有两个电阻：R1=3Ω，R2=4Ω，若将它们串联在电路中，则在相同时间内消耗的电能之比W1:W2=_________；若将它们并联在电路中，则在相同时间内产生的热量之比 Q1:Q2=_________．
四、解答题，共12小题
25．如图所示，电源内阻r=0.4Ω，R1=R2=R3=4Ω．当电键闭合时，电流表和电压表的示数分别为1.5A和2V。求：

（1）电源电动势；
（2）R4的阻值。
26．如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W”的灯泡L和内阻的小型直流电动机恰能正常工作，求：
(1)电路中的电流强度
(2)电源的总功率
(3)电动机的额定工作电压

27．如图所示，水平传送带A、B两端相距，工件（可以看作质点）与传送带间的滑动摩擦因数。问：
（1）小滑块从A点由静止释放，为使小滑块以最短的时间到达B点，传送带的速度至少为多大？
（2）若传送带不转动，传送轮半径为，如果希望工件能够从B端离开后做平抛运动，则：工件水平滑上A端瞬时速度至少为多大？（可用根号表示）

28．如图所示的电路中，R1=1Ω，R2=2Ω，R3未知，当开关S接a时，R2上消耗的电功率为4.5W，当开关S接b时，电压表示数为3.6V，当开关S接c时，电流表示数为1.5A，试求：
（1）电源的电动势和内电阻；
（2）R3的阻值．

29．如图所示的电路中，电源电动势Ed＝6V，内阻r＝1Ω，一定值电阻R0＝9.0Ω，变阻箱阻值在0﹣99.99Ω范围．一平行板电容器水平放置，电容器极板长L＝100cm，板间距离d＝40cm，重力加速度g＝10m/s2，此时，将变阻箱阻值调到R1＝2.0Ω，一带电小球以v0＝10m/s的速度从左端沿中线水平射入电容器，并沿直线水平穿过电容器．求：
（1）变阻箱阻值R1＝2.0Ω时，R0的电功率是多少？
（2）变阻箱阻值R1＝2.0Ω时，若电容器的电容C＝2μF，则此时电容器极板上带电量多大？
（3）保持带电小球以v0＝10m/s的速度从左端沿中线水平射入电容器，变阻箱阻值调到何值时，带电小球刚好从上极板右端边缘射出？

30．在图所示的图像中，直线为某电源的路端电压与电流的关系，直线为某电阻的电压与电流的关系。现用该电源直接与电阻连接成闭合电路。求：
（1）电阻的大小；
（2）电源内阻的大小；
（3）此时电源的输出功率；
（4）电源内部消耗的电功率。

31．如图所示电路中，R1=3Ω，R2=6Ω，R3=1.5Ω，C=20 μF；已知电源电动势E=4V，内阻r=0.5Ω。求：
(1)当S1闭合、S2断开时，电路消耗的总功率；
(2)当S1闭合、S2均闭合时，电路消耗的总功率；
(3)当S1闭合、S2断开时，电容器所带的电荷量为多少？

32．如图所示，不带电物体A和带正电的物体B（带电量为q）用跨过定滑轮的绝缘轻绳连接，A、B的质量分别是m和2m．物体A静止在水平面上，物体B在外力F作用下静止于倾角为θ的绝缘斜面上，斜面上与物体B距离L固定一正点电荷C，使得 B所处位置电场强度大小为．绝缘轻绳恰好处于伸直状态，物体A离开滑轮的距离足够长，不计一切摩擦．已知重力加速度为g，场源电荷C形成的电场中各点的电势表达式为（式中K为常数未知，Q为场源电荷电荷量未知，r是离开点电荷的距离）．当撤去外力F以后物体A和B开始运动，求：

（1）撤去外力瞬间物体A的加速度a；
（2）物体B速度达到最大时与点电荷C的距离L'；
（3）物体A的最终运动速度大小v；
33．如图所示为用直流电动机提升重物的装置，重物的重力，电动机的输入电压是，不计各处摩擦，当电动机以的恒定速度向上提升重物时，电路中的电流，求：
(1)电动机的输入功率；
(2)电动机的输出功率；
(3)电动机的效率；
(4)电动机线圈的电阻。

34．如图所示为电动机提升重物的装置，电动机线圈电阻为r＝1 Ω，电动机两端电压为5 V，电路中的电流为1 A，物体A重20 N，不计摩擦力，求：


(1)电动机线圈电阻上消耗的热功率是多少？
(2)电动机的输入功率和输出功率各是多少？
(3)10 s内，可以把重物A匀速提升多高？
35．如图所示的电路中，电阻R1=15Ω，R2=30Ω，电源的电动势ε=7.2V，安培表的读数I1= 0.4A．求：

（1）通过电阻R2的电流I2
（2）电源的内电阻r
（3）电源的输出功率P出．
36．小物块A的质量为，物块与坡道间的动摩擦因数为，水平面光滑。坡道顶端距水平面高度为，倾角为物块从坡道进入水平滑道时，在底端O点处无机械能损失，将轻弹簧的右端连接在水平滑道M处并固定在墙上，另一自由端恰位于坡道的底端O点，如图所示。物块A从坡顶由静止滑下，重力加速度为。求：
(1)物块滑到O点时的速度大小；
(2)弹簧为最大压缩量时的弹性势能；
(3)物块A被弹回到坡道上升的最大高度和物块在坡道上运动的总路程。


参考答案：
1．C
【解析】
【分析】
【详解】
根据公式

可知，A、C灯泡的电阻大于B、D灯泡的电阻，并联电阻越并越小，则可得

根据串联电路分压关系可知，电阻越大分压越多，功率越大，即

然后分析B、C两灯功率，因为并联电阻越小分流越大，则功率越大，因为

所以

综上可知

故C正确，ABD错误。
故选C。
2．D
【解析】
【详解】
A、电能，则由W=UIt可知，充电电流，故A错误；B、汽车能匀速行驶的时间，故汽车匀速行驶的最大距离为：，故B错误；C、匀速行驶时每秒钟输出的电能，因消耗电能中有一部分转化为内能，故消耗的电能一定大于，故C错误；D、匀速行驶时v=108km/h=30m/s，F=f，由P=Fv=fv可得：，故D正确．故选D．
【点睛】根据电能W=UIt进行分析即可求得充电电流，注意充电效率；根据汽车的输出功率可明确汽车能输出该功率的最大时间，再由x=vt即可求得行驶距离；根据W=PT可确定输出的机械能，再根据功能关系确定消耗的总能量；根据平衡条件以及P=Fv即可求得阻力大小．
3．C
【解析】
【详解】
AB．电动机转动时，电流通过电动机时一部分输出为机械功率，另一部为热功率，所以电功率大于热功率；当电动机不转时，电动机的电功率与热功率相等，故AB错误；
C．电动机不转时，电动机的电功率等于热功率

故C正确；
D．电动机正常转动，电动机的总功率为

电动机的热功率为

故D错误。
故选C。
4．A
【解析】
【详解】
滑片向b端滑动，R1变大，电路中总电阻变大，路端电压变大，根据I=知I减小，电流表示数减小，根据E=U外＋Ir，U外变大，灯泡两端电压变大，故电灯L更亮，再根据P2=R2，I总减小，IL变大，故I2变小，R2功率变小
故选A。
5．BD
【解析】
【分析】
【详解】
A．当变阻器R的滑片P向上移动时，R减小，外电路总电阻减小，由闭合电路欧姆定律可知，干路电流I增大，则L3灯变亮。根据串联电路的特点可知，并联部分的电压减小，L2灯变暗。由于干路电流增大，而通过L2的电流减小，则通过L1的电流增大，L1灯变亮。故A错误；
B．由题电源内阻是灯泡电阻的1.5倍，三灯泡与变阻器混联后电阻大于电源内阻，当变阻器R的滑片P向上移动时，外电路总电阻减小，则知电源输出功率增大。故B正确；
C．由于干路电流增大，所以电源的总功率变大。故C错误；
D．由上述分析得知，通过L2的电流减小，通过L1的电流增大，而干路电流增大，则L2灯中电流变化值小于L1灯中电流变化值。故D正确。
故选BD。
【点睛】
本题是电路的动态变化分析问题，按局部到整体，再回到局部的思路进行分析。根据推论：外电路总电阻与电源内阻相等时，电源的输出功率最大分析电源的输出功率如何变化。
6．B
【解析】
【详解】
回路中的外电阻R===10，回路中总电流I==A=3A，路端电压U=E-Ir=36V-32V=30V，R2两端的电压U2=U=30V=10V，R4两端的电压U4=U=30V=20V，所以A点的电势比B点的电势低10V，故B正确，A、C、D错误．
7．B
【解析】
【分析】
【详解】
A．第1s内物体保持静止状态，可知F1、F2的初始值相等．第2s内物体的合力不断变大，根据牛顿第二定律知加速度不断变大，物体做加速运动，速度逐渐增大，故A错误；
B．在第3s内合力逐渐变大，故加速度不断变大，合力与速度同向，物体做加速运动，速度逐渐增大，故B正确；
C．在第4s内，合力逐渐减小，故加速度不断减小，合力与速度同向，物体做加速运动，速度逐渐增大，故C错误；
D．在第5s末，合力为零，故加速度为零，速度最大，此时运动方向与F1方向相同，故D错误。
故选B。
8．A
【解析】
【分析】
【详解】
A．电动机两端的电压

整个电路中的电流

所以电动机的输入功率

A正确；
BC．电动机的热功率

则电动机的输出功率

BC错误；
D．整个电路消耗的功率

D错误。
故选A。
9．C
【解析】
【分析】
【详解】
L2灯丝烧断，则电路总电阻变大，则总电流减小，通过X1和L1的电流均减小，则两者的功率均减小，同理其他指示灯的功率也减小；则除X2的其他部分的电压之和减小，则X2的电压变大，根据

则X2功率增大。
故选C。
10．B
【解析】
【分析】
【详解】
图象中两直线的交点表示电压表V1的读数与电压表V2的读数相等，即滑动变阻器的阻值为0；
A．滑动变阻器的滑动触头P滑到了最左端，故A错误；
B．由图象可以得出

电源内阻

电阻R0的阻值大于电源的内阻，滑动变阻器的阻值减小，电源的输出功率增大，两直线的交点对应滑动变阻器的阻值为0，即电源的输出功率最大，故B正确；
C．定值电阻R0消耗功率为

故C错误；
D．电源的效率为

U越大，效率越大，此时外电阻最小，则电源的效率达到最小值，故D错误。
故选B。
11．C
【解析】
【详解】
A．由图可知，负载的阻值为

故A错误；
B．由题图图线纵截距，可知该电池的电动势约为2.80V，故B错误；
C．由图可知，两图线的交点为（1.80mA，1.80V）即表示负载的实际工作状态，此时电源的效率

故C正确；
D．由图线可知太阳能电池板内阻是变化的，故D错误。
故选C。
12．A
【解析】
【分析】
【详解】
A．电路稳定后将滑动变阻器R2的滑片P向上移动一小段距离，则R2的阻值变小，电路总电流增大，根据公式

可知，电源的总功率较原来变大了，A正确；
B．总电流增大，则内阻所占电压增大，所以路端电压减小，B错误；
C．总电流增大，则内阻和R1所占电压之和增大，则滑动变阻器的电压减小，所以电容器电压减小，再将A板向上缓缓平移一小段距离，则d变大，根据公式

可知，电容器的电场强度减小，电势为零，根据公式

可知，UPB减小，则P点电势减小，C错误；
D．根据公式

当A板向上缓缓平移一小段距离，间距d增大，其它条件不变，则导致电容变小，依据

可知，由于U变小，C减小，故Q减小，可知电容器放电，故R有向上的电流，D错误。
故选A。
13．D
【解析】
【详解】
将滑动变阻器的滑动片由最左端向最右端滑动时，变阻器接入电路的电阻变大，变阻器与灯泡L2并联的电阻变大，外电路总电阻增大，则路端电压随之增大，即V1表的示数变大。由闭合电路的欧姆定律可知，流过电源的电流减小，灯泡L1变暗，电压表V2的读数变小。灯泡L2的电压为

减小，则增大，灯泡L2变亮。故ABC错误，D正确。
故选D。
14．C
【解析】
【详解】
由题意知三个电源串联，所以电源的总内阻为r=1.5Ω，根据回路的输出功率
，
结合可得，
，
所以当时，输出功率最大，所以C正确，ABD错误。
故选C。
15．AB
【解析】
【分析】
【详解】
AC．当开关S闭合时，外电路的总电阻变小，根据闭合电路欧姆定律，干路电流变大，据
U=E-Ir
可知，路端电压变小，A正确，C错误；
BD．R2、R3并联部分的电压
U23=E-I(r+R1)
可知电阻R3两端的电压变小，所以电流表读数变小，B正确，D错误。
故选AB。
16．AC
【解析】
【详解】
当照射到R2的光照强度减弱时，光敏电阻的阻值增大，由“串反并同”可知，流过灯泡的电流变小，即灯泡变暗；电流表的示数变小，电压表的示数变大，由公式，由于电压表的示数变大，即U变大，所以电源效率变大，故AC正确，BD错误．
故应选AC．
17．AB
【解析】
【详解】
(1)根据闭合电路欧姆定律：，当滑动变阻器滑片向下滑动时，整个外电路电阻减小，故干路电流增加；结合可知，路段电压减小。因电源的效率为，则电源的效率减小，故A正确；
(2)若移动变阻器滑片之前，外电路总电阻，则在后来减小的过程中，根据电源输出功率与外电阻的关系，如下图所示，电源的输出功率减小，故B正确；

(3)因为路端电压，根据以上分析可知，灯泡两端电压变小，故灯泡不会烧坏，同时电压表示数变小，电流表示数增加，C、D错误。
故选AB。
18．BD
【解析】
【详解】
A、电源电动势不变，当R增大时，I必然减小，内电压减小，路端电压随外电阻的增大而增大，减小而减小，故A错误，D正确；
B、当R=0时，电路处于短路状态，电源路端电压为0．故B正确；
C、根据闭合电路欧姆定律U=E﹣Ir可知，外电路断开时，I等于零，内电压为零，路端电压为E．故C错误；
故选：BD
19．ABD
【解析】
【详解】
A．由题意可知图象①表示电源的路端电压随电流的变化关系；图象②表示电阻两端的电压随电流的变化关系；交点处说明两图象表示的电流相等，并且电压相等，故说明此时滑动变阻器短路，即滑片滑到了最左端，故A正确；
B．当电路中外电阻等于内电阻时，电源输出功率最大，根据图像的交点坐标以及直线的斜率可知R0＞r，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率最大，故B正确；
C．由图可知，此时电源的路端电压为1.0V，电流为0.5A，定值电阻上消耗的电功率P=UI=0.5W，故C错误；
D．由图像可知，②的斜率大于①，可知此过程中电压表V2的变化量大于电压表V1的变化量，选项D正确．
20．AC
【解析】
【详解】
A．由闭合电路欧姆定律，当时，，即图线与纵轴交点表示断路状态，电动势

故A正确；
B．电源的内阻等于图线的斜率大小

故B错误；
C．电流为时，路端电压

外电阻是

故C正确；
D．外电阻时，短路电流为

故D错误。
故选AC。
21． 3　 7.2
【解析】
【详解】
根据闭合电路的欧姆定律可知：E＝I(R＋r)＝3 V，电阻R上的焦耳热为：Q＝I2Rt＝7.2 J.
22． 电能 电能
【解析】
【详解】
[1][2]．电源是提供电能的装置，把其他形式的能转化成电能；在电源的内电路，电源把其它形式的能转化为电能，在电源外电路，电场力做功，电能转化为其它形式的能．
23． 负极搬运到正极 电荷量 表征电源把其他形式的能转化为电能本领强弱
【解析】
【分析】
电动势的物理意义是表征电源把其他形式的能转化为电能本领强弱，与外电路的结构无关。电源的电动势在数值上等于内、外电压之和。
【详解】
[1][2][3]电动势的定义：非静电力把正电荷从负极搬运到正极所做的功跟搬运的电荷量的比值叫做电源的电动势。电动势的物理意义：表征电源把其他形式的能转化为电能本领强弱。
24． 3：4； 4：3
【解析】
【详解】
它们串联在电路中，在相同时间内消耗的电能之比：，将它们并联在电路中，在相同时间内产生的热量之比：．
25．（1）4.8V；（2）2Ω
【解析】
【分析】
【详解】
（1）当电键闭合时，等效电路如下

电压表测量的是R1的端电压，R1与R2并联所以电压相等，而且

所以

电流表测量的是通过R1和R3的总电流，所以

路端电压就等于R3的端电压，所有

内电压

电源电动势

（2）R1与R2并联后与R4串联，所以R4的电压等于路端电压减去R2的电压，因此根据欧姆定律有

26．(1)1.5A (2)30W (3)9.5V
【解析】
【详解】
(1)串联电路中灯L正常发光，电动机正常工作，则电路中电流强度为灯L的额定电流为：

(2)电源总功率为：
P总=IE=1.5×20W=30W
(3)电路中的电动机是非纯电阻电路，电路中：E=UR+UL+Ur+Um
 故电动机的额定电压：
Um=E-UR-UL-Ur=E-I（R+RL+r）=20-1.5×（2+4+1）V=9.5V
27．（1）；（2）
【解析】
【分析】
【详解】
（1）依题意，当小滑块从A点由静止释放，在滑动摩擦力作用下一直加速，到达传送带最右端时，速度恰好与传送带速度相同，则所用时间最短，根据牛顿第二定律有

又

联立两式，代入数据求得

（2）依题意，小滑块从A点以一定的初速度滑上传送带，在滑动摩擦力作用下一直减速，在B点恰好平抛，则有

根据匀变速直线运动速度—位移关系有

代入数据求得

28．（1）6V 2Ω （2）2Ω
【解析】
【详解】
试题分析：（1）当开关S接a时，电路中只有R2与电源串联，则R2上消耗的电功率为；当开关S接b时，电路中R1和R2串联接入电路，则电压表示数为；
联立上述两式可解得：E=6V，r=2Ω；
（2）当开关S接c时，则R2和R3并联后再与R1串联，此时电流表示数为1.5A，可知并联部分的电压：；
通过R3的电流为：，
则R3的阻值：
考点：闭合电路的欧姆定律；串并联电路的特点.
【名师点睛】本题考查电功率和闭合电路欧姆定律的应用；解题时首先要明确电键K接a、b、c时的等效电路图是本题的关键，然后根据欧姆定律结合串并联电路的特点列出相应的方程即可解答；此题是中等题，考查学生灵活运用知识的能力.
29．（1）2.25W （2）2×10﹣6C （3）50Ω
【解析】
【详解】
（1）当R1＝2.0Ω时，闭合回路电流I为：

代入数据解得：I＝0.5A
所以PR0＝I2R0＝0.52×9＝2.25W；
(2)当R1＝2.0Ω时，UR1＝IR1＝1V
由Q＝CU＝2×10﹣6C；
(3) 当R1＝2.0Ω时，则：Mg＝qE

电路中分压关系，则有：

调节变阻箱阻值到，使得带电小球刚好从上极板边缘射出，则：
qE2﹣Mg＝Ma
且

又
水平向：L＝vot
由以上各工，代入数值得＝50Ω．
30．（1）4Ω；（2）2Ω；（3）4W；（4）2W
【解析】
【详解】
（1） R的阻值为

（2）根据闭合电路欧姆定律

电源的内阻为

（3）两图线的交点的纵坐标表示路端电压，横坐标表示干路电流，电源的输出功率为

（4）电源内部消耗的功率为

31．(1)2W；(2)4W；(3)6×10-5C
【解析】
【详解】
(1)S1闭合，S2断开时，电路消耗的总功率为

(2)S1、S2均闭合时，外电路总电阻为

电路消耗的总功率为

(3)S1闭合，S2断开时，电容器极板间的电压为

电容器所带的电荷量为

32．（1）
（2）
（3）
【解析】
【详解】
（1）对B根据牛顿第二定律
G斜-F电-T=mBa ；
2mgsinθ- mgsinθ-T=2ma
对A根据牛顿第二定律：
T=mAa ；
T=ma
解得：

方向水平向右
（2）根据题意有
F电= mgsinθ；

B的加速度为零时速度最大，
F电'=2 mgsinθ ；


（3）对AB组成的系统，根据动能定理有W合=△EK



33．(1)；(2)；(3)81.8%；(4)
【解析】
【分析】
【详解】
(1)电动机的输入功率

(2)电动机的输出功率

(3)电动机的效率

(4)根据能量守恒定律得

则线圈内阻

34．（1）1W（2）P入＝5 W ;4W（3）2m
【解析】
【详解】
【分析】电动机工作时，其电路为非纯电阻电路，它从电源获取的功率一部分转化为线圈的热功率，另一部分转化为电动机的机械功率．
解：(1)电动机线圈上消耗的热功率为
(2)电动机的输入功率就是电流通过电动机做功的功率，即
电动机的输出功率就是电动机对外做机械功的功率，根据
得
(3)设物体A的重力为G，t＝10s内物体上升的高度为h
根据能量守恒定律得
解得
35．(1) 0.2A (2) (3) 3.6 W
【解析】
【详解】
（1）R1的电压U外 ＝I1 R1＝0.4×15 V＝6 V
电流　
（2）总电流I＝I1＋I2＝0.6A
U内= ε- U外 =7.2V-6V=1.2V
内电阻
（3）输出功率P出＝U外I＝6×0.6 W＝3.6 W
36．(1)2m/s；(2)4J；(3)，m
【解析】
【详解】
(1)在由A滑到O点的过程中，重力做正功，摩擦力做负功，由动能定理得

解得

(2)物块压缩弹簧后，物块和弹簧组成的系统机械能守恒，根据机械能守恒定律可得

(3)物块滑回到O点时与刚滑到O点时速度大小相等，从坡底到坡顶，由动能定理得


代入数据得
。
因为，所以物体不能停止在坡道，物块最终停在O点。
由功能关系

解得
