2022年江苏省宜兴外国语学校中考物理第三轮复习压轴题训练六（有答案）

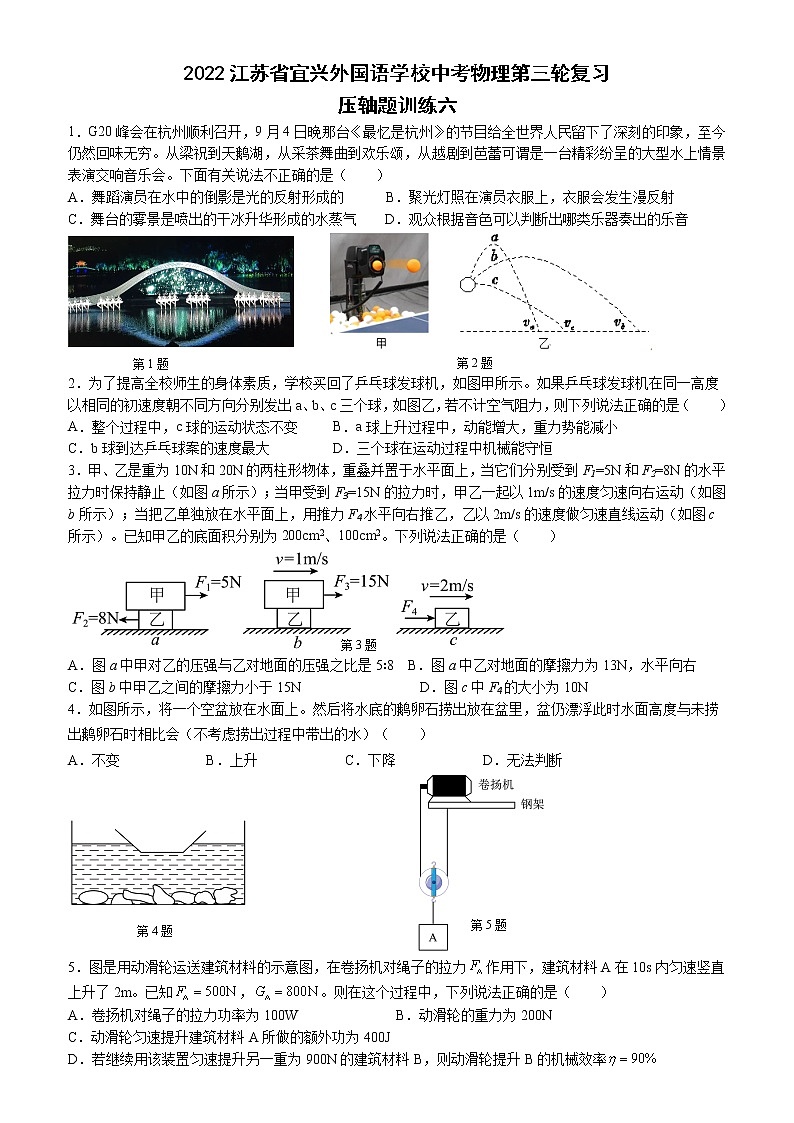

2022江苏省宜兴外国语学校中考物理第三轮复习

压轴题训练六

1．G20峰会在杭州顺利召开，9月4日晚那台《最忆是杭州》的节目给全世界人民留下了深刻的印象，至今仍然回味无穷。从梁祝到天鹅湖，从采茶舞曲到欢乐颂，从越剧到芭蕾可谓是一台精彩纷呈的大型水上情景表演交响音乐会。下面有关说法不正确的是（　　）

A．舞蹈演员在水中的倒影是光的反射形成的      B．聚光灯照在演员衣服上，衣服会发生漫反射

C．舞台的雾景是喷出的干冰升华形成的水蒸气    D．观众根据音色可以判断出哪类乐器奏出的乐音

2．为了提高全校师生的身体素质，学校买回了乒乓球发球机，如图甲所示。如果乒乓球发球机在同一高度以相同的初速度朝不同方向分别发出a、b、c三个球，如图乙，若不计空气阻力，则下列说法正确的是（　　）

A．整个过程中，c球的运动状态不变     B．a球上升过程中，动能增大，重力势能减小

C．b球到达乒乓球案的速度最大         D．三个球在运动过程中机械能守恒

3．甲、乙是重为10N和20N的两柱形物体，重叠并置于水平面上，当它们分别受到F1=5N和F2=8N的水平拉力时保持静止（如图a所示）；当甲受到F3=15N的拉力时，甲乙一起以1m/s的速度匀速向右运动（如图b所示）；当把乙单独放在水平面上，用推力F4水平向右推乙，乙以2m/s的速度做匀速直线运动（如图c所示）。已知甲乙的底面积分别为200cm2、100cm2。下列说法正确的是（　　）

A．图a中甲对乙的压强与乙对地面的压强之比是5∶8  B．图a中乙对地面的摩擦力为13N，水平向右

C．图b中甲乙之间的摩擦力小于15N                 D．图c中F4的大小为10N

4．如图所示，将一个空盆放在水面上。然后将水底的鹅卵石捞出放在盆里，盆仍漂浮此时水面高度与未捞出鹅卵石时相比会（不考虑捞出过程中带出的水）（       ）

A．不变 B．上升 C．下降 D．无法判断

5．图是用动滑轮运送建筑材料的示意图，在卷扬机对绳子的拉力作用下，建筑材料A在10s内匀速竖直上升了2m。已知，。则在这个过程中，下列说法正确的是（　　）

A．卷扬机对绳子的拉力功率为100W              B．动滑轮的重力为200N

C．动滑轮匀速提升建筑材料A所做的额外功为400J

D．若继续用该装置匀速提升另一重为900N的建筑材料B，则动滑轮提升B的机械效率

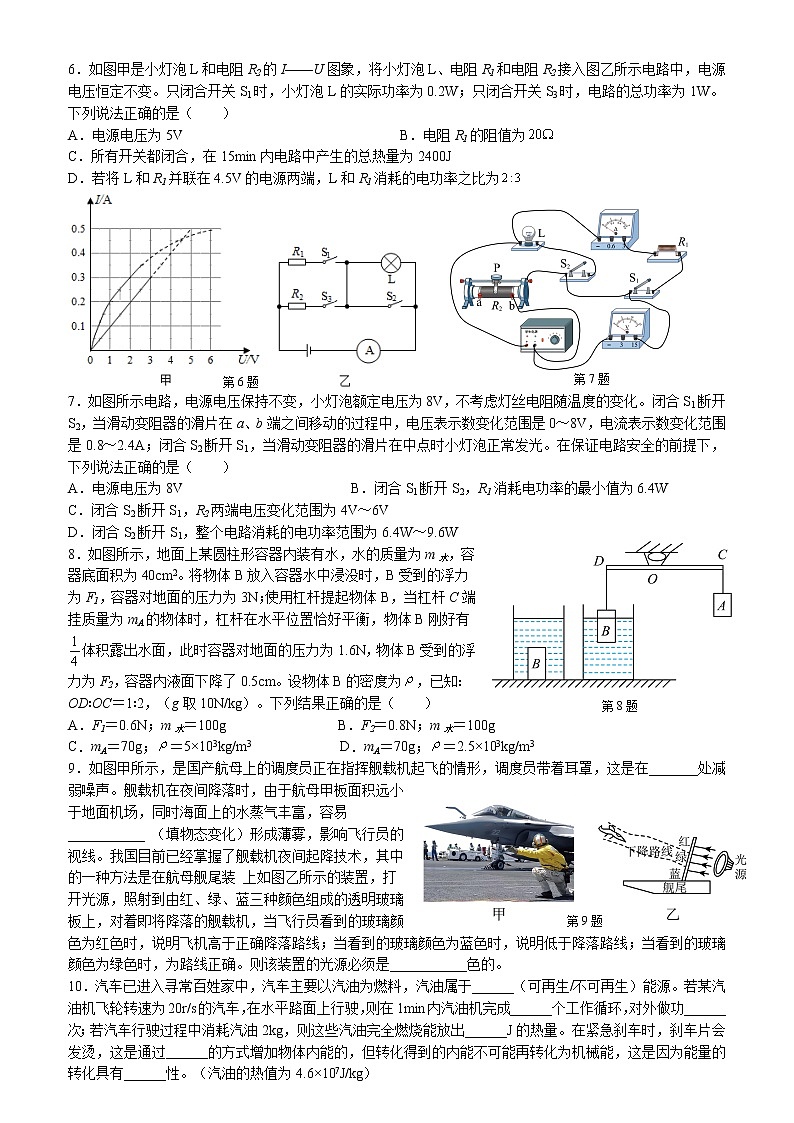

6．如图甲是小灯泡L和电阻R2的I——U图象，将小灯泡L、电阻R1和电阻R2接入图乙所示电路中，电源电压恒定不变。只闭合开关S1时，小灯泡L的实际功率为0.2W；只闭合开关S3时，电路的总功率为1W。下列说法正确的是（　　）

A．电源电压为5V                               B．电阻R1的阻值为

C．所有开关都闭合，在15min内电路中产生的总热量为2400J

D．若将L和R1并联在4.5V的电源两端，L和R1消耗的电功率之比为

7．如图所示电路，电源电压保持不变，小灯泡额定电压为8V，不考虑灯丝电阻随温度的变化。闭合S1断开S2，当滑动变阻器的滑片在a、b端之间移动的过程中，电压表示数变化范围是0～8V，电流表示数变化范围是0.8～2.4A；闭合S2断开S1，当滑动变阻器的滑片在中点时小灯泡正常发光。在保证电路安全的前提下，下列说法正确的是（　　）

A．电源电压为8V                        B．闭合S1断开S2，R1消耗电功率的最小值为6.4W

C．闭合S2断开S1，R2两端电压变化范围为4V～6V

D．闭合S2断开S1，整个电路消耗的电功率范围为6.4W～9.6W

8．如图所示，地面上某圆柱形容器内装有水，水的质量为m水，容器底面积为40cm2。将物体B放入容器水中浸没时，B受到的浮力为F1，容器对地面的压力为3N；使用杠杆提起物体B，当杠杆C端挂质量为mA的物体时，杠杆在水平位置恰好平衡，物体B刚好有体积露出水面，此时容器对地面的压力为1.6N，物体B受到的浮力为F2，容器内液面下降了0.5cm。设物体B的密度为，已知：OD∶OC＝1∶2，（g取10N/kg）。下列结果正确的是（　　）

A．F1＝0.6N；m水＝100g                B．F2＝0.8N；m水＝100g

C．mA＝70g；＝5×103kg/m3                   D．mA＝70g；＝2.5×103kg/m3

9．如图甲所示，是国产航母上的调度员正在指挥舰载机起飞的情形，调度员带着耳罩，这是在_______处减弱噪声。舰载机在夜间降落时，由于航母甲板面积远小于地面机场，同时海面上的水蒸气丰富，容易___________ （填物态变化）形成薄雾，影响飞行员的视线。我国目前已经掌握了舰载机夜间起降技术，其中的一种方法是在航母舰尾装 上如图乙所示的装置，打开光源，照射到由红、绿、蓝三种颜色组成的透明玻璃板上，对着即将降落的舰载机，当飞行员看到的玻璃颜色为红色时，说明飞机高于正确降落路线；当看到的玻璃颜色为蓝色时，说明低于降落路线；当看到的玻璃颜色为绿色时，为路线正确。则该装置的光源必须是___________色的。

10．汽车已进入寻常百姓家中，汽车主要以汽油为燃料，汽油属于______（可再生/不可再生）能源。若某汽油机飞轮转速为20r/s的汽车，在水平路面上行驶，则在1min内汽油机完成______个工作循环，对外做功______次；若汽车行驶过程中消耗汽油2kg，则这些汽油完全燃烧能放出______J的热量。在紧急刹车时，刹车片会发烫，这是通过______的方式增加物体内能的，但转化得到的内能不可能再转化为机械能，这是因为能量的转化具有______性。（汽油的热值为4.6×107J/kg）

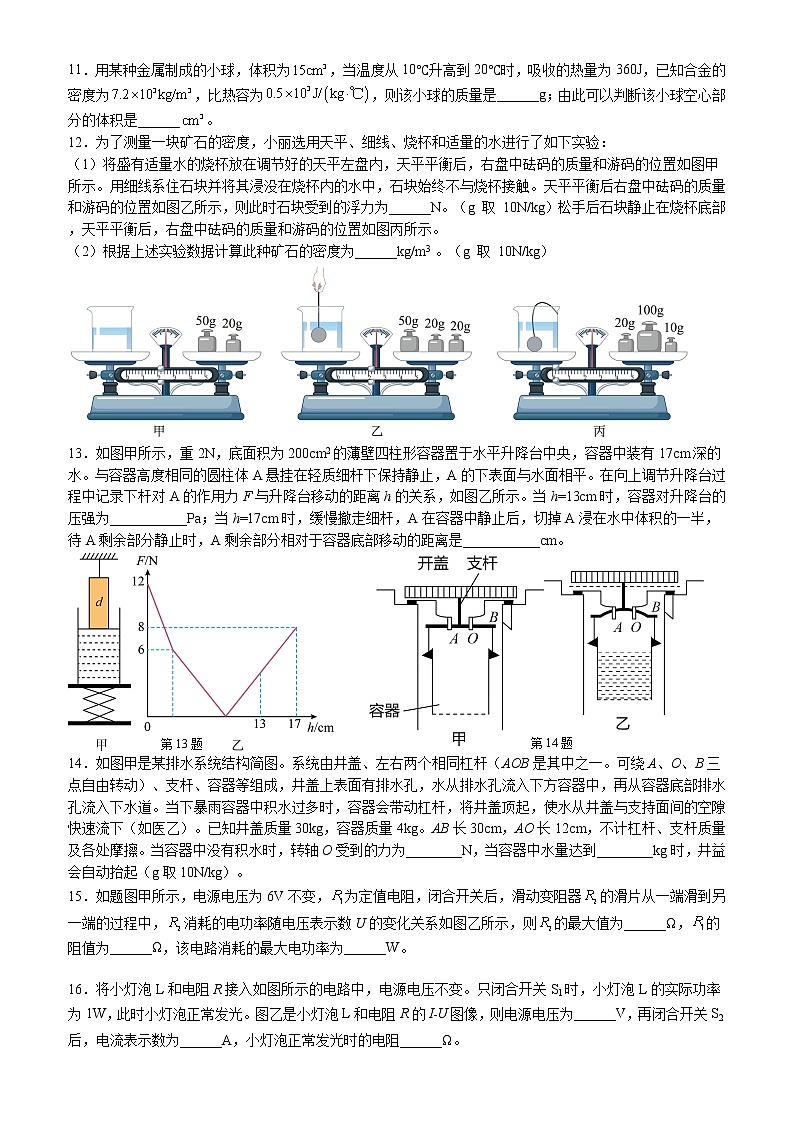

11．用某种金属制成的小球，体积为，当温度从10℃升高到20℃时，吸收的热量为360J，已知合金的密度为，比热容为，则该小球的质量是______g；由此可以判断该小球空心部分的体积是______。

12．为了测量一块矿石的密度，小丽选用天平、细线、烧杯和适量的水进行了如下实验：

（1）将盛有适量水的烧杯放在调节好的天平左盘内，天平平衡后，右盘中砝码的质量和游码的位置如图甲所示。用细线系住石块并将其浸没在烧杯内的水中，石块始终不与烧杯接触。天平平衡后右盘中砝码的质量和游码的位置如图乙所示，则此时石块受到的浮力为______N。（g 取 10N/kg）松手后石块静止在烧杯底部，天平平衡后，右盘中砝码的质量和游码的位置如图丙所示。

（2）根据上述实验数据计算此种矿石的密度为______kg/m3 。（g 取 10N/kg）

13．如图甲所示，重2N，底面积为200cm2的薄壁四柱形容器置于水平升降台中央，容器中装有17cm深的水。与容器高度相同的圆柱体A悬挂在轻质细杆下保持静止，A的下表面与水面相平。在向上调节升降台过程中记录下杆对A的作用力F与升降台移动的距离h的关系，如图乙所示。当h=13cm时，容器对升降台的压强为___________Pa；当h=17cm时，缓慢撤走细杆，A在容器中静止后，切掉A浸在水中体积的一半，待A剩余部分静止时，A剩余部分相对于容器底部移动的距离是___________cm。

14．如图甲是某排水系统结构简图。系统由井盖、左右两个相同杠杆（AOB是其中之一。可绕A、O、B三点自由转动）、支杆、容器等组成，井盖上表面有排水孔，水从排水孔流入下方容器中，再从容器底部排水孔流入下水道。当下暴雨容器中积水过多时，容器会带动杠杆，将井盖顶起，使水从井盖与支持面间的空隙快速流下（如医乙）。已知井盖质量30kg，容器质量4kg。AB长30cm，AO长12cm，不计杠杆、支杆质量及各处摩擦。当容器中没有积水时，转轴O受到的力为________N，当容器中水量达到________kg时，井益会自动抬起（g取10N/kg）。

15．如题图甲所示，电源电压为6V不变，为定值电阻，闭合开关后，滑动变阻器的滑片从一端滑到另一端的过程中，消耗的电功率随电压表示数U的变化关系如图乙所示，则的最大值为______Ω，的阻值为______Ω，该电路消耗的最大电功率为______W。

16．将小灯泡L和电阻R接入如图所示的电路中，电源电压不变。只闭合开关S1时，小灯泡L的实际功率为1W，此时小灯泡正常发光。图乙是小灯泡L和电阻R的I﹣U图像，则电源电压为______V，再闭合开关S2后，电流表示数为______A，小灯泡正常发光时的电阻______Ω。

17．在“测量小灯泡的电功率”和“测量阻值5Ω左右的未知电阻Rx”的实验中，电源电压有4V、6V、8V、10V、12V可选，待测小灯泡标有“6V”字样。小华按图甲连接电路，再将电压表接入电路（电压表未画出）。

（1）将实物图按照如图甲所示连好，按实验规范操作，应将滑动变阻器R1的滑片置于______（选填“A”或“B”）端；闭合开关S，发现小灯泡不发光，电流表有示数，电压表无示数，则电路故障可能是小灯泡______（选填“短路”或“断路”）；

（2）排除故障后，小华闭合开关S，将电压表和电流表示数记录在如表的序号1中。接着，先后将滑片P移到R1中间某处及另一端，将相应的电压表和电流表示数分别记录在如表序号2、3中；

①序号2数据中，电压表示数如图乙所示，为______V；

②小华发现这样无法测定小灯泡的额定功率，于是将电源电压调至8V，但由于忘记调换电流表量程，导致电流表被烧坏。经思考，他又找来了一个滑动变阻器R2和两个开关，重新设计实验方案如图丙所示，操作如下：

a．将电源电压调至12V；

b．将R1、R2滑片置于阻值最大处，闭合开关S、S1，断开S2，移动R2滑片，使电压表示数为______V时，小灯泡正常发光；

c．保持R1、R2滑片位置不变，闭合开关S、S2，断开S1，此时电压表示数为5V；则小灯泡的额定功率为______W；

（3）测完小灯泡额定功率后，在保持丙图中电源电压不变的情况下，小华想测待测电阻Rx的阻值，他将滑动变阻器R2换成测待测电阻Rx接入电路，操作如下，请帮他把实验步骤填写完整：

a．闭合开关S、S1，断开S2，______；

b．闭合开关S、S2，断开S1，______；

c．Rx阻值的表达式为Rx=______。

18．电梯是一种用于多层建筑乘人或载物的运输工具。电梯的简易结构如图甲所示，电梯轿厢和配重分别挂在主电动机的两侧，在电梯半载时，轿厢总重力和配重的重力基本相等。满载上升时，主电动机提供动力，驱动轿厢。

如图乙所示，为某商业大厦安装的观光电梯，其相关参数如下表。为了安全，电梯设置了超载自动报警系统，其工作原理如图丙所示，控制电路的电源电压U为12V，压力传感器的电阻R与所受压力F的关系图像如图丁所示，电磁继电器阻值可忽略。当电流大于或等于0.2A时，会启动警报系统，同时无论如何按压电梯控制器，门电动机均不工作。此外，电梯需经常保养，“运行频次比ω”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与运行时间之比来表示。

（1）运动着的电梯，由于_______，不能马上停下来；

（2）由图知，压力传感器的电阻R随压力F的增大而_______（选填“增大”或“减小）；

（3）超载自动报警系统中电磁铁的右端为_______极；

（4）乙图中，当站在地面上的人看到B电梯和A电梯在上升，而站在B电梯里的乘客却看到A电梯在下降，则说明A电梯的速度_______（选填“大于”“小于”或“等于”）B电梯的速度；

（5）该观光电梯配重的重力约为______N；控制电路中R0=_______Ω；

（6）该商业大厦每天营业时间为12h，设电梯均在额定功率下运行，经测算，该观光电梯平均每天耗电60kW·h，则该观光电梯的“运行频次比”ω=_______。

19．陕西地处西北，冬季较冷，玻璃上经常出现霜，为保障行车安全，汽车的后风窗玻璃装有加热除霜电路。如图-1所示，这是爱动脑的小明同学设计的模拟汽车后风窗玻璃加热电路，它由控制电路和受控电路组成，R1为固定在玻璃内的热敏电阻，其阻值随温度变化的图像如图-2所示。电路中控制电路电源电压U1=6V，受控电路电源电压U2=12V，定值电阻R0=150Ω，电热丝R2=0.8Ω（R0、R2的阻值均不随温度的变化而变化），电磁铁A线圈的电阻忽略不计。

（1）开关S接“手动”挡时，电磁铁A的上端是______极，此时电热丝R2______（选填“工作”或“不工作”）。

（2）某次开关S接“自动”挡，质量为9kg的玻璃温度从10℃升高到50℃，触点D、E恰好脱开，则此时通过控制电路的电流是多少？________此过程中玻璃吸收的热量是多少?________[玻璃的比热容c玻璃=0.8×103J/（kg·℃）]

（3）若电热丝R所产生的热量的80%被玻璃吸收，则受控电路接通后玻璃的温度从10℃升高到50℃，需要的时间是多少?

（4）从实用性和节约用电角度考虑，需使玻璃的温度升高得更快，且受控电路在更低的温度下断开。请你写出一种具体的改进措施：__________________________________________________。

20．停车难是如今城市普遍存在的问题，图甲是一“路边空中存车亭”；存车时只需40秒就可以把车子“锁上天”。图乙为“存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车装置，BC为牵引OB 杆转动的钢丝绳，M为牵引钢丝绳的电动机。存车时，汽车开到存架上，电动机通过钢丝绳BC将杆OB 拉到一定高度固定；取车时，将OB杆放下使存车架落回地面。

请根据以上信息回答下列问题（忽略OB的重力和机械各部分的摩擦力）：

（1）图乙中的C的作用是______；

（2）如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力如何变化？______；（选填“变大”、“变小”或“不变”）

（3）这台电动机正常工作时两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它在1min 内产生的热量为______J，这台电动机电能转化为机械能的效率 为______%；

（4）“存车亭”遮阳棚上装有太阳能光电板，给蓄电池充电，再由蓄电池给电动机供电。若汽车的质量为1200kg、存车架的重力为8000N、被提升的高度为3m；光电板平均每小时每平方米面积吸收太阳能为3×105J，太阳平均每天照射时间为10h，太阳能最终有10%转化为汽车和存车架的机械能。如果每天需存车的平均次数为10次，忽略下降过程 电动机消耗的电能，则光电板的面积至少为多少 m2？______

参考答案：

1．C

2．D

3．D

4．B

5．C

6．C

7．C

8．D

9．     人耳     液化     白

10．     不可再生     600     600     9.2×107     做功     方向

11．     72     5

12．     0.2     2.9×103

13．     2.1×103     6.18

14．     50     16

15．     50     10     3.6

16．     2     0.7     4

17．     A     短路     2.5     6     3.75     调节滑动变阻器R1的滑片，使电压表示数为6V     读出电压表示数U1

18．     惯性     减小     N     小于     7000     20     5

19．     N     工作     0.02A     2.88×105J     2000s     增大定值电阻的阻值，减小电热丝的阻值

20．     改变力的方向     变小     12000     90.91     2
