2022年广东省深圳市中考物理模拟试题（六）（有答案）

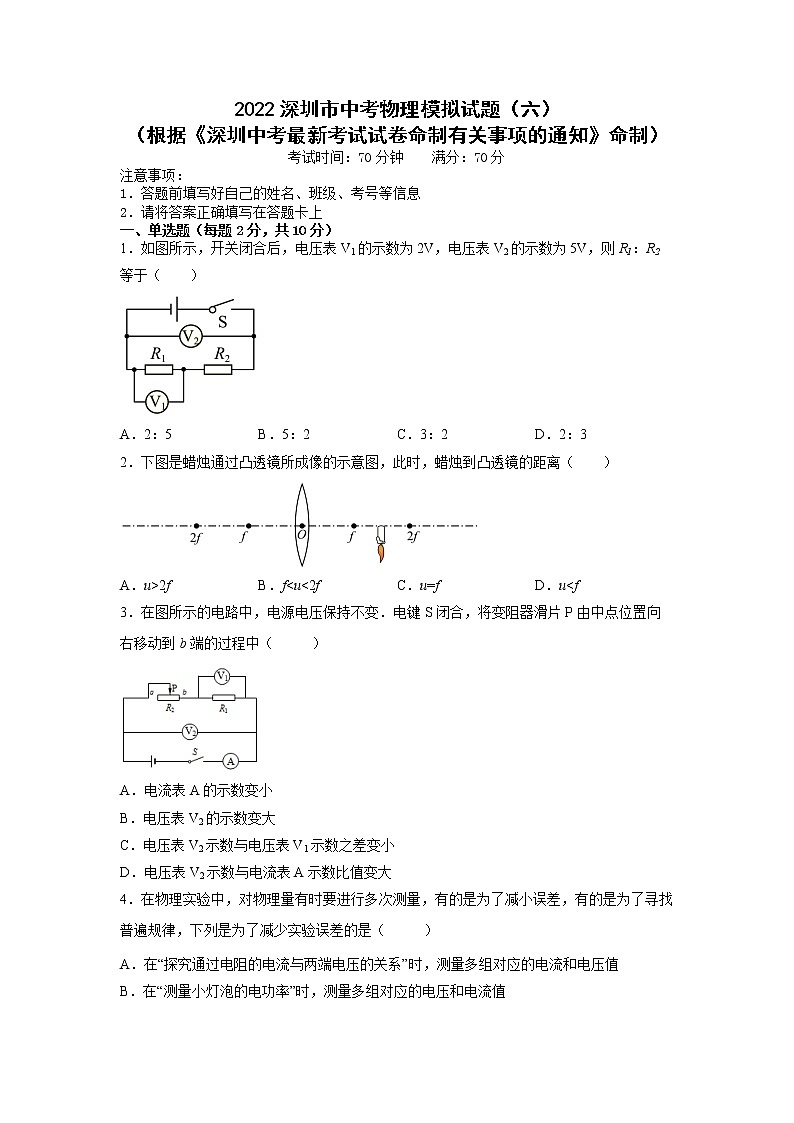

2022深圳市中考物理模拟试题（六）

（根据《深圳中考最新考试试卷命制有关事项的通知》命制）考试时间：70分钟    满分：70分

注意事项：

1．答题前填写好自己的姓名、班级、考号等信息

2．请将答案正确填写在答题卡上

一、单选题（每题2分，共10分）

1．如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）

A．2：5 B．5：2 C．3：2 D．2：3

2．下图是蜡烛通过凸透镜所成像的示意图，此时，蜡烛到凸透镜的距离（　　）

A．u>2f B．f<u<2f C．u=f D．u<f

3．在图所示的电路中，电源电压保持不变．电键S闭合，将变阻器滑片P由中点位置向右移动到b端的过程中（       ）

A．电流表A的示数变小

B．电压表V2的示数变大

C．电压表V2示数与电压表V1示数之差变小

D．电压表V2示数与电流表A示数比值变大

4．在物理实验中，对物理量有时要进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（       ）

A．在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值

B．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值

C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积

D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值

5．两个质量不计的薄壁圆柱形容器甲和乙，高度相同但底面积不同，分别装满水和浓盐水后静置在水平桌面上，所装的水和浓盐水质量刚好相等。现在将两个完全相同的鸡蛋分别放入水和浓盐水中，待静止后鸡蛋的状态如图所示。水和浓盐水对容器底部的压强分别为p甲和p乙，甲和乙容器对桌面的压力分别为F甲和F乙，则下列关系正确的是（　　）

A．p甲＜p乙，F甲＞F乙 B．p甲＜p乙，F甲＜F乙

C．p甲＝p乙，F甲＞F乙 D．p甲＝p乙，F甲＜F乙

二、双选题（每题2分，合计10分）

6．关于气体压强方面的物理知识，下列说法正确的是（　　）

A．托里拆利实验可以测量大气压强的值

B．同一地点的大气压强一定是不变的

C．马德堡半球实验可以证明大气压强的存在

D．高压锅里边的气体压强增大，液体的沸点变低

7．如图所示是某家庭电路的一部分，下列说法正确的是（       ）

A．电冰箱连入三孔插座后，电灯与电冰箱是串联

B．正常状况下，用试电笔接触A点会使氖管发光

C．为了用电安全，应在甲处安装电灯，乙处安装开关

D．站在地上的人若用手直接接触A点会有触电危险

8．下列说法中正确的是（　　）

A．跳伞运动员加速下落的过程中，运动状态不发生变化

B．沿直线匀速行驶的汽车受到的各力的合力为零

C．小明将篮球竖直向上抛出，在最高点速度为零时，篮球受到的合力不为零

D．地面上的木箱必须持续用力推才能不停地向前运动，说明力是维持物体运动的原因

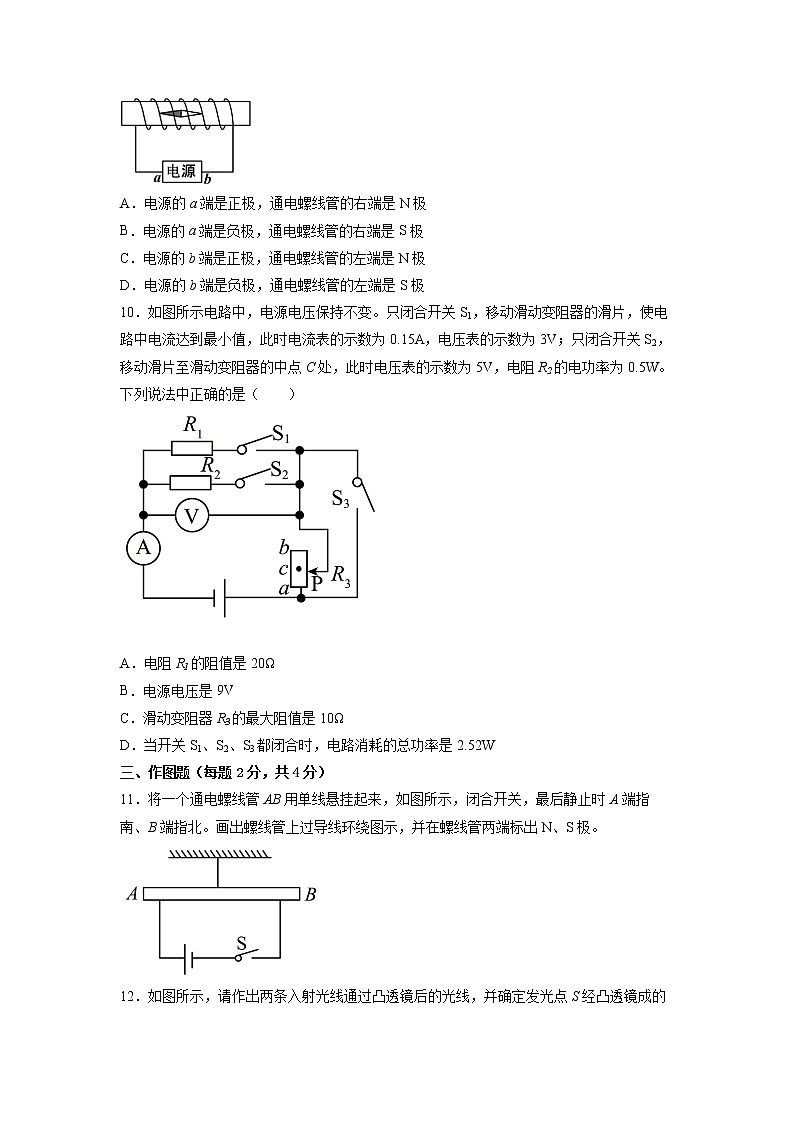

9．小磁针静止在通电螺线管内部，小磁针涂黑的一端为N极，如图所示。则（　　）

A．电源的a端是正极，通电螺线管的右端是N极

B．电源的a端是负极，通电螺线管的右端是S极

C．电源的b端是正极，通电螺线管的左端是N极

D．电源的b端是负极，通电螺线管的左端是S极

10．如图所示电路中，电源电压保持不变。只闭合开关S1，移动滑动变阻器的滑片，使电路中电流达到最小值，此时电流表的示数为0.15A，电压表的示数为3V；只闭合开关S2，移动滑片至滑动变阻器的中点C处，此时电压表的示数为5V，电阻R2的电功率为0.5W。下列说法中正确的是（　　）

A．电阻R1的阻值是20Ω

B．电源电压是9V

C．滑动变阻器R3的最大阻值是10Ω

D．当开关S1、S2、S3都闭合时，电路消耗的总功率是2.52W

三、作图题（每题2分，共4分）

11．将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。

12．如图所示，请作出两条入射光线通过凸透镜后的光线，并确定发光点S经凸透镜成的像S′的位置。

四、填空及实验题（每空1分，作图1分，共22分）

13．小阳利用图所示的电路测量小灯泡正常发光时的电阻，该小灯泡的额定电压为 2. 5V。

（ 1 ）用笔画线代替导线，将图甲的电路连接完整______。

（ 2 ）闭合开关后，移动滑动变阻器的滑片，观察到电压表的示数如图乙所示，为使小灯泡正常发光，滑片应向______端移动。

（ 3）小灯泡正常发光时，电流表示数如图丙所示，电流表的示数为______A ，此时小灯泡的电阻阻值为______ Ω。

14．在学习浮力的知识后，小华尝试将装有金属颗粒的试管作为实验仪器来比较液体密度的大小。现将该仪器分别置于甲、乙两种液体中，仪器均处于静止状态，此时用笔标记所记液面位置分别为A、B，如图（a）、（b）所示。

①以图（a）为例，尝试写出并分析该仪器静止时所受力的情况；______

②根据图（a）、（b）所示现象，结合相关知识判断甲、乙液体密度大小的关系。______（需写出判断的过程）

15．在“探究影响电流做功的因素”实验中:

（1）甲和乙两个灯泡的电阻是____(选填“相同”或“不同”)的.通过观察小灯泡的_____来比较相同时间内小灯泡中电流做功的多少.

（2）图(a)探究的是电功的大小与______________________大小的关系.

（3）由实验（b）可以得出的结论是__________________________．

16．如图所示，在探究“影响滑动摩擦力大小因素”的实验中。

（1）实验中测量滑动摩擦力大小的原理是___________；

（2）甲、丙两图是为了研究滑动摩擦力大小与___________的关系，实验中采用的研究方法是___________；

（3）根据甲、乙两图可得结论是：___________；

（4）小华同学将甲图测量摩擦力大小装置改为丁图装置的好处是：___________。

五、计算题（第17题7分，第18题9分，共16分）

17．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像；

（1）用所学的物理知识分析说明：当开关S接触点2时，电饭煲处于什么功能状态？此时电饭煲的电功率为多少？

（2）分析计算电路中R1、R2的电阻分别是多少？

（3）电饭煲在这一次工作中一共消耗多少焦的电能？合用了多少度电？

18．一列火车行驶途中以108km/h的速度通过长度为1100m的桥梁，火车全部通过桥梁的时间是50s。求：火车的长度。

六、综合题（每空2分，共8分）

19．（1）如图甲，插线板的开关控制指示灯（即发光二极管）和插座，这种座即使指示灯损环后，插座上插入用电器仍然能正常使用，发光二极管耐压值根低，必须与电阻串联使用，请你按要求连接家庭电路。

（2）将装有标着“220V　44W”的灯泡的台灯插入插排，闭合开关，调节台灯的亮度，测得此时灯两端的电压为110V，实际功率为12.1W。求：通电200s灯消耗的电能是        ？

（3）关闭其他用电器，单独接入一个电热水壶，工作6min，此过程中如图乙所示的电能表表盘一共转了300圈，求电热水壶这段时间内消耗的电能是多少？电热水壶这段时间的电功率是        ？

（4）小明发现当电热水壶很烫时，与其串联的导线温度却低很多，原因是                         ？

参考答案：

1．D

2．A

3．C

4．D

5．A

6．AC

7．BD

8．BC

9．BC

10．AD

11．

12．

13．          A     0.3     8.3

14．     见详解     甲液体的密度大于乙液体

15．     不同     亮暗程度     电流     两灯串联时，通过灯泡的电流相等，电压越高，电流做的功越多

16．     二力平衡     压力大小     控制变量法     当压力相同时，接触面越粗糙滑动摩擦力越大     不需要匀速拉动弹簧测力计，可方便读数，减小误差（其他有理的答案也可）

17．（1）200W；（2）60.5Ω和181.5Ω；（3）6.84×105J，0.19度电

18．400m

19．（1） （2）2420J；（3）3.6×105J，1000W；（4）导线的电阻远小于电热水壶的电阻
