2022年中考化学二轮复习第20讲图形图像数据分析提升篇（江苏风向标）

这是一份2022年中考化学二轮复习第20讲图形图像数据分析提升篇（江苏风向标），共20页。试卷主要包含了单选题，共14小题，科普阅读题，共1小题，流程题，共1小题，实验题，共2小题，填空题，共1小题等内容，欢迎下载使用。

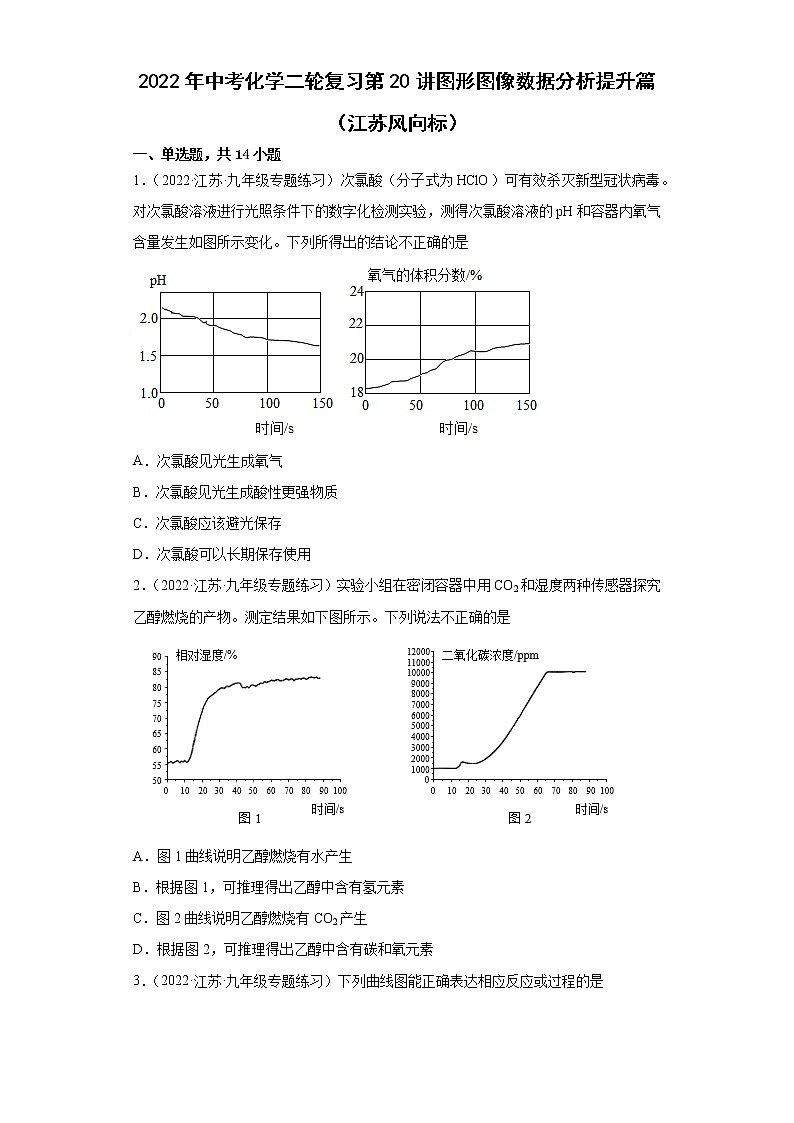

2022年中考化学二轮复习第20讲图形图像数据分析提升篇（江苏风向标）
一、单选题，共14小题
1．（2022·江苏·九年级专题练习）次氯酸（分子式为HClO）可有效杀灭新型冠状病毒。对次氯酸溶液进行光照条件下的数字化检测实验，测得次氯酸溶液的pH和容器内氧气含量发生如图所示变化。下列所得出的结论不正确的是

A．次氯酸见光生成氧气
B．次氯酸见光生成酸性更强物质
C．次氯酸应该避光保存
D．次氯酸可以长期保存使用
2．（2022·江苏·九年级专题练习）实验小组在密闭容器中用CO2和湿度两种传感器探究乙醇燃烧的产物。测定结果如下图所示。下列说法不正确的是

A．图1曲线说明乙醇燃烧有水产生
B．根据图1，可推理得出乙醇中含有氢元素
C．图2曲线说明乙醇燃烧有CO2产生
D．根据图2，可推理得出乙醇中含有碳和氧元素

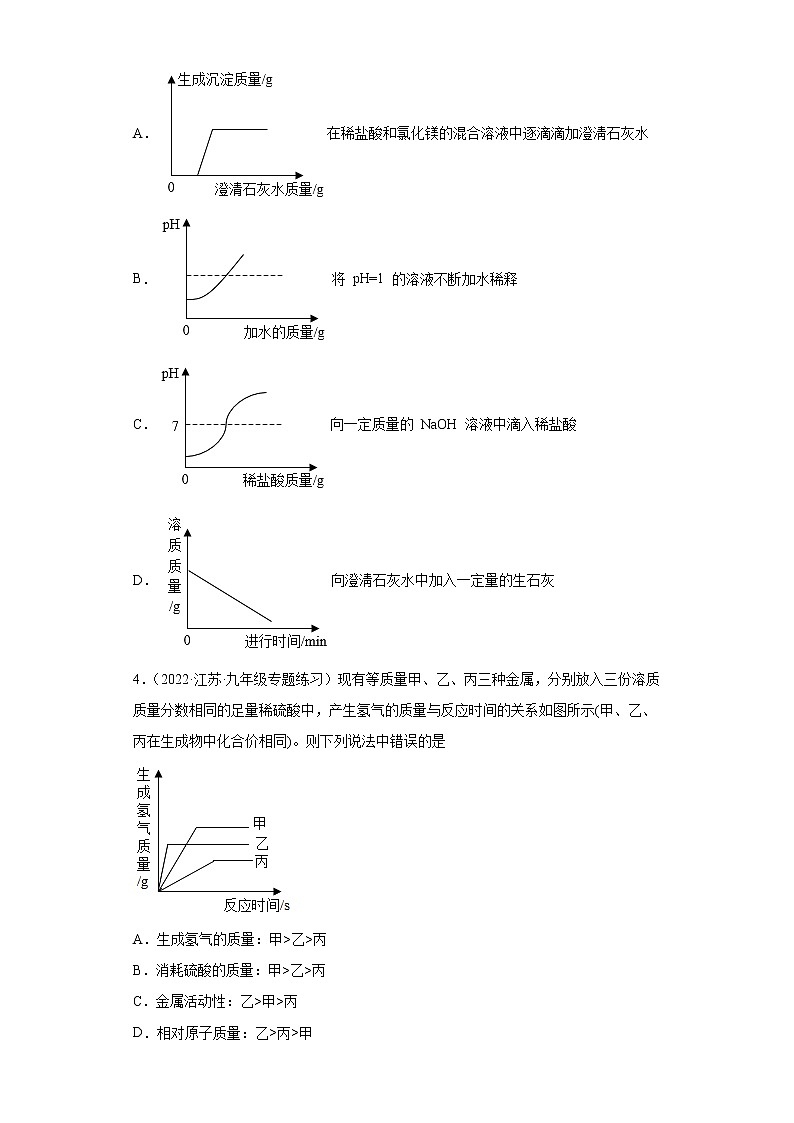

3．（2022·江苏·九年级专题练习）下列曲线图能正确表达相应反应或过程的是
A．在稀盐酸和氯化镁的混合溶液中逐滴滴加澄淸石灰水
B．将 pH=1 的溶液不断加水稀释
C．向一定质量的 NaOH 溶液中滴入稀盐酸
D．向澄淸石灰水中加入一定量的生石灰
4．（2022·江苏·九年级专题练习）现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如图所示(甲、乙、丙在生成物中化合价相同)。则下列说法中错误的是

A．生成氢气的质量：甲>乙>丙
B．消耗硫酸的质量：甲>乙>丙
C．金属活动性：乙>甲>丙
D．相对原子质量：乙>丙>甲

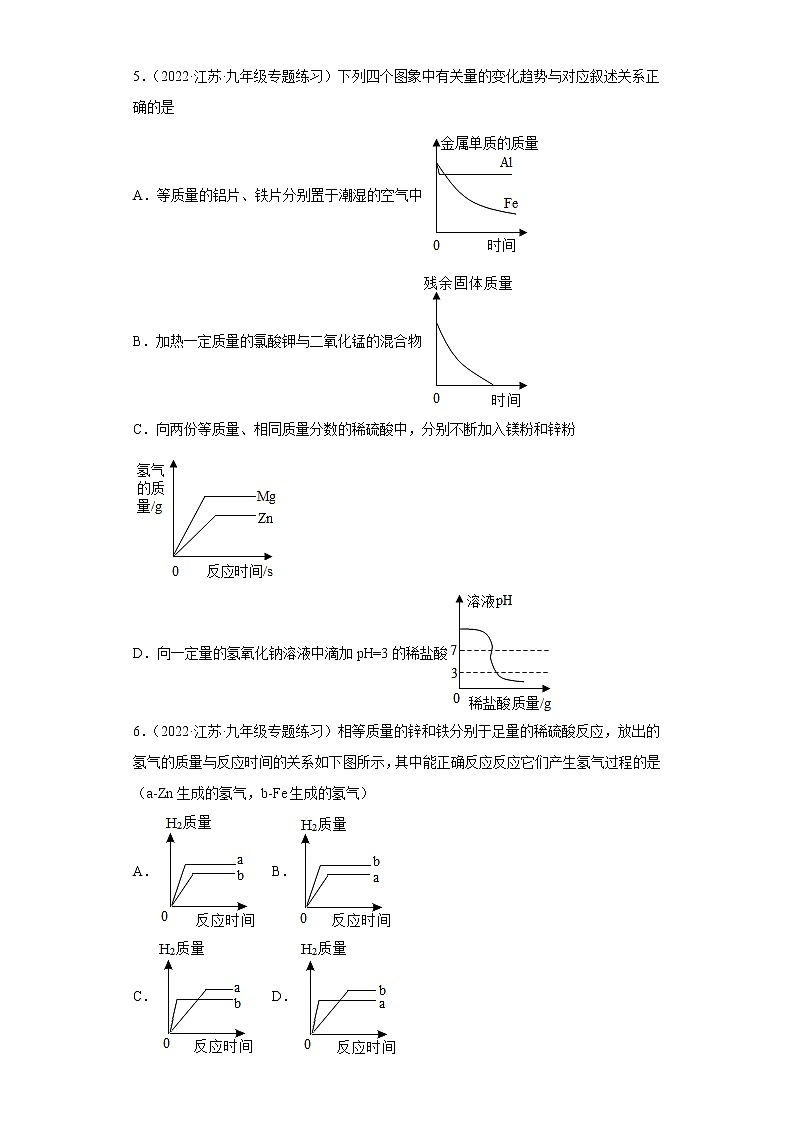

5．（2022·江苏·九年级专题练习）下列四个图象中有关量的变化趋势与对应叙述关系正确的是
A．等质量的铝片、铁片分别置于潮湿的空气中
B．加热一定质量的氯酸钾与二氧化锰的混合物
C．向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉
D．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸
6．（2022·江苏·九年级专题练习）相等质量的锌和铁分别于足量的稀硫酸反应，放出的氢气的质量与反应时间的关系如下图所示，其中能正确反应反应它们产生氢气过程的是（a-Zn生成的氢气，b-Fe生成的氢气）
A． B．
C． D．
7．（2022·江苏·九年级专题练习）某研究小组进行空气中氧气含量的验证实验。试管中加入足量的白磷，按图1装置连接好。数据采集开始后，将试管放入热水中恒温加热，引燃白磷；待火星熄灭后，将试管放入冷水中冷却至室温。压强传感器测定的压强变化如图2所示，通过初始压强（P1）与反应结束后的压强（P2），可以计算出氧气的体积分数：O2%=（P1-P2）/P1×100%。下列说法错误的是

A．a-b段，压强增大是因为气体受热膨胀
B．b-c段，压强增大是因为白磷燃烧放热，气体急速膨胀
C．c-e段，压强减小是因为试管放入冷水中，气体冷却体积变小
D．P1和P2的压强分别为a和e所对应的压强
8．（2022·江苏南京·模拟预测）某兴趣小组利用压强传感器研究氢氧化钠溶液吸收二氧化碳的情况。用3个250mL的烧瓶收集满纯净的二氧化碳，连接压强传感器，同时采集数据，用注射器同时等速度分别注入三种不同浓度的氢氧化钠溶液各15mL，片刻后，同时振荡烧瓶，等待反应完成。采集的数据如图所示。下列说法正确的是

A．0~t1段曲线呈现这种形态是因为注入氢氧化钠溶液后未进行振荡
B．t1~t2段曲线呈现这种形态是因为注入氢氧化钠溶液后进行振荡
C．a、b、c三种曲线所示的实验中，t3时烧瓶内压强由大到小的顺序是a>b>c
D．a、b、c三种曲线所示的实验中，t3时被吸收的二氧化碳的体积由大到小的顺序是a>b>c
9．（2022·江苏·九年级专题练习）下图所示的四个图像能正确反映对应变化关系的是
A．向盐酸、硫酸钠的混合溶液中加入氢氧化钡溶液
B．等质量、等质量分数的稀硫酸分别与足量的铁粉和锌粉反应
C．甲烷和过量的氧气在密闭容器中充分反应
D．电解一定质量的水
10．（2022·江苏·九年级专题练习）小张同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程，并用pH和温度传感器测量反应过程中相关物理量的变化情况，记录得到图2和图3。

据此，小张同学得到以下结论。以下描述中，正确的是：
①图2中b点所示溶液中的溶质是NaCl和NaOH
②将图2中d点所示溶液加热蒸干所得固体为混合物
③图2中c→d所示溶液中NaCl的质量不断增加
④图3中V的数值最接近12
⑤由图3中e→f的变化趋势可说明该反应是放热反应。
A．①②④ B．②③③ C．①④⑤ D．②④⑤
11．（2022·江苏·九年级专题练习）如图四个图像不能正确反映对应变化关系的是（　　）
A．把NaOH和NH4NO3固体分别溶于水中
B．分别向等质量镁和铁中，逐渐加入溶质质量分数相同的稀硫酸至过量
C．向一定质量硝酸银的混合溶液中逐渐加入锌粉
D．加热一定质量氯酸钾和二氧化锰的固体混合物
12．（2022·江苏·九年级专题练习）下图能正确反映其对应操作中各种量的变化关系的是
A．在氢氧化钠溶液中加入一定量的稀盐酸，溶液pH的变化曲线
B．将相同质量的Zn粉和Mg粉分别加入足量的稀盐酸中
C．水的电解
D．向盐酸和氯化铁混合溶液中加入过量的氢氧化钠溶液
13．（2022·江苏·九年级专题练习）将某浓度CuCl2溶液和没有擦去氧化膜的镁条混合，观察到如下现象:镁条表面析出较多的紫红色固体，产生大量无色无味气体，过程中产生蓝色沉淀，同时测得反应体系溶液的pH变化曲线如图所示。下列说法错误的是

A．实验中氧化膜能与该溶液体系反应
B．镁条表面析出紫红色固体为金属铜
C．产生的无色无味气体不可能是氢气
D．产生蓝色沉淀可能是氢氧化铜固体
14．（2022·江苏·九年级专题练习）下列图示与所描述的含义相符的是

A．图1表示实验室电解水过程生成氢气与氧气的质量关系
B．图2表示CO2在水中的溶解度与温度、压强的关系
C．图3表示把NaOH固体、NH4NO3固体溶于水后的水的温度变化
D．图4表示对KOH溶液加水稀释过程中的pH变化
二、科普阅读题，共1小题
15．（2022·江苏·九年级专题练习）阅读下面的科普短文，回答相关问题。
氢能是公认的髙热值清洁能源。目前，氢气的来源如图1所示。化石资源制氢最为成熟。水煤气变换反应：是化石资源制氢过程的重要反应之一、北京大学团队研究了在不同温度下，两种催化剂对水煤气变换反应中CO转化率的影响，结果如图2所示。

电解水制氢过程简便，但造价高昂。利用太阳能制氢是未来的发展方向，“人造太阳”的探索也就应运而生。我国“人造太阳”大科学装置“东方超环”利用的是核聚变，当氘、氚核聚变温度达到1亿摄氏度、持续时间超过1000秒，就能形成持续反应，为水分解提供能量。2020年4月，“东方超环”实现了1亿摄氏度运行近10秒，取得重大突破。
除了氢气的生产，其运输、储存和利用等仍面临诸多挑战，需要人们不断探索。
(1)目前氢气的主要来源_______。
(2)碳和水在高温下反应可生成水煤气(即氢气和一氧化碳的混合物)，写出生成水煤气的反应方程式：___。
(3)图2中，催化剂为2%Au/a-MoC时，制氢的最适宜温度是_______。
(4)根据下表信息可知氘、氚都属于氢元素，理由是_______。
原子种类
质子数
中子数
核外电子数
氘
1
1
1
氚
1
2
1

(5)下列说法正确的是_______(填序号)。
A a-MoC可使CO转化率接近100% B水电解制氢的不足是造价高昂
C利用太阳能制氢是未来发展方向D “东方超环”利用核聚变提供能量
三、流程题，共1小题
16．（2022·江苏·九年级专题练习）高铁酸钾（K2FeO4）易溶于水，是一种新型水处理剂。以绿矾（FeSO4•7H2O）为原料制备K2FeO4的流程如图。已知：合成时其中一个反应为：Fe2（SO4）3+3NaClO+10NaOH═2Na2FeO4+3NaCl+3Na2SO4+5H2O。

（1）溶解时，需将绿矾磨成粉末状，目的是______；
（2）氧化时，将FeSO4转化为Fe2（SO4）3，该反应的化学方程式为______。
（3）不同温度和pH下﹣在水溶液中的稳定性如图所示。

图中纵坐标表示单位体积内数目的多少，数值越小，表明数目越少，在该条件下越不稳定。为了提高“合成”时Na2FeO4的产率，控制反应适宜的条件是______。
（4）该流程中可循环利用的物质除水外，还有______（填化学式）。
（5）洗涤K2FeO4晶体时，用酒精而不用蒸馏水的优点：①减少晶体溶解损耗；②______。
四、实验题，共2小题
17．（2022·江苏·九年级专题练习）某研究性小组将某次实验室制得的CO2气体持续通入滴有无色酚酞试液的NaOH溶液中，测得pH值的变化曲线如下图所示:

已知:
①NaHCO3溶液显碱性，NaHCO3溶液微热时不会转化成碳酸钠溶液。
②Na2CO3溶液转化成NaHCO3溶液时，溶液的碱性会减弱。
③二氧化碳持续通入氢氧化钠溶液发生如下反应:
CO2+2NaOH=Na2CO3+H2O                  Na2CO3+ H2O+CO2=2NaHCO3
试回答下列问题:
（1）通入少量CO2气体时溶液仍显红色，其原因是_________。
（2）实验刚结束时测得溶液的pH铁，可判断锌与稀硫酸反应快，铁与稀硫酸反应慢，即等质量的金属，锌的反应时间短最先完成、铁完成的反应消耗时间长，所以选项B不正确；
故选D。
7．C
【解析】
在装有空气的密闭容器中，欲用燃烧法测定空气中氧气含量，该实验一般要注意以下几点：①装置的气密性好；②所用药品必须是足量；③读数时一定要冷却到原温度；据此进行分析判断。
A、a-b段，压强增大是因为将试管放入热水中恒温加热，气体受热膨胀，此选项说法正确；
B、b-c段，白磷燃烧放出大量的热，压强增大是因为白磷燃烧放热，气体急速膨胀，此选项说法正确；
C、c-e段，压强减小，主要是因为白磷燃烧消耗氧气，使装置内气压减小，此选项说法错误；
D、P1表示初始压强，P2表示反应结束后的压强，则P1和P2的压强分别为a和e所对应的压强，此选项说法正确；
故选：C。
【点睛】
本题难度不大，掌握用燃烧法测定空气中氧气含量的实验原理、注意事项等是正确解答本题的关键。
8．C
【解析】
A、0~t1段注入氢氧化钠溶液注入液体压缩了瓶内的气体，所以其实阶段压强都快速增大，故选项错误；
B、t1~t2段曲线呈现这种形态是氢氧化钠注入氢氧化钠和二氧化碳缓慢反应，故选项错误；
C、根据图可知，t3时烧瓶内压强由大到小的顺序是a>b>c，故选项正确；
D、a、b、c三种曲线所示的实验中，，压强越大，说明吸收的二氧化碳体积越小，t3时被吸收的二氧化碳的体积由大到小的顺序是c>b>a，故选项错误。
故选：C。
9．A
【解析】
A、向盐酸、硫酸钠的混合溶液中加入氢氧化钡溶液，氢氧化钡能与硫酸钠反应生成硫酸钡，硫酸钡难溶于酸，故一开始硫酸钠就开始逐渐减少至零，符合题意；
B、等质量、等质量分数的稀硫酸分别与足量的铁粉和锌粉反应，锌比铁活泼，反应速率快，金属过量，酸不足，最后生成氢气的质量相同，不符合题意；
C、甲烷和过量的氧气在密闭容器中充分反应，甲烷和氧气反应：，由化学方程式可知，反应后，分子总数不变，不符合题意；
D、电解一定质量的水，生成氢气和氧气的体积比约为2:1，不是质量比，不符合题意。
故选A。
10．C
【解析】
pH>7溶液显碱性，pH=7溶液显中性，pH7溶液显碱性，氢氧化钠过量，故所示溶液中的溶质是NaCl和NaOH，正确；
②图2中d点所示溶液pH7显碱性，pH=7显中性，pH
