2022年河南省驻马店市上蔡县中考物理模拟试卷（含答案解析）

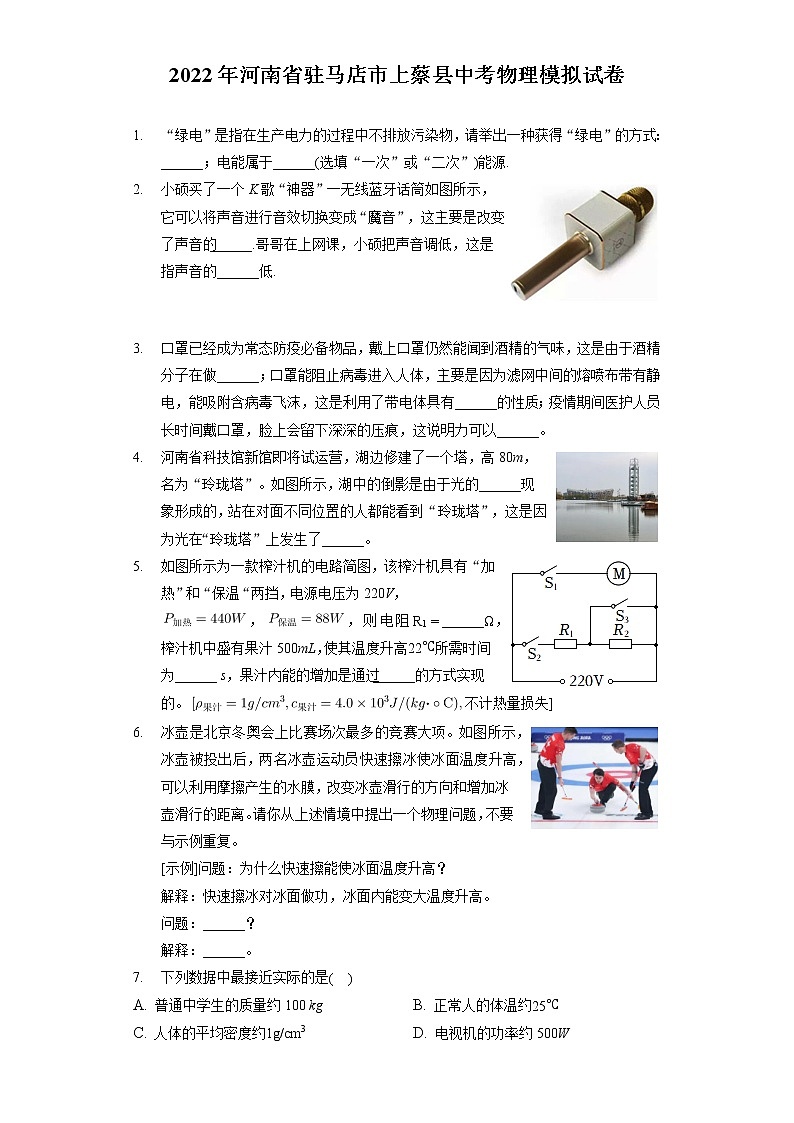

2022年河南省驻马店市上蔡县中考物理模拟试卷

1. “绿电”是指在生产电力的过程中不排放污染物，请举出一种获得“绿电”的方式：______；电能属于______选填“一次”或“二次”能源.
2. 小硕买了一个K歌“神器”一无线蓝牙话筒如图所示，它可以将声音进行音效切换变成“魔音”，这主要是改变了声音的______.哥哥在上网课，小硕把声音调低，这是指声音的______低.



3. 口罩已经成为常态防疫必备物品，戴上口罩仍然能闻到酒精的气味，这是由于酒精分子在做______；口罩能阻止病毒进入人体，主要是因为滤网中间的熔喷布带有静电，能吸附含病毒飞沫，这是利用了带电体具有______的性质；疫情期间医护人员长时间戴口罩，脸上会留下深深的压痕，这说明力可以______。
4. 河南省科技馆新馆即将试运营，湖边修建了一个塔，高80m，名为“玲珑塔”。如图所示，湖中的倒影是由于光的______现象形成的，站在对面不同位置的人都能看到“玲珑塔”，这是因为光在“玲珑塔”上发生了______。
5. 如图所示为一款榨汁机的电路简图，该榨汁机具有“加热”和“保温“两挡，电源电压为220V，，，则电阻______，榨汁机中盛有果汁500mL，使其温度升高所需时间为______ s，果汁内能的增加是通过______的方式实现的。不计热量损失]
6. 冰壶是北京冬奥会上比赛场次最多的竞赛大项。如图所示，冰壶被投出后，两名冰壶运动员快速擦冰使冰面温度升高，可以利用摩擦产生的水膜，改变冰壶滑行的方向和增加冰壶滑行的距离。请你从上述情境中提出一个物理问题，不要与示例重复。
   [示例]问题：为什么快速擦能使冰面温度升高？
   解释：快速擦冰对冰面做功，冰面内能变大温度升高。
   问题：______？
   解释：______。
7. 下列数据中最接近实际的是

A. 普通中学生的质量约100 kg B. 正常人的体温约
C. 人体的平均密度约 D. 电视机的功率约500W

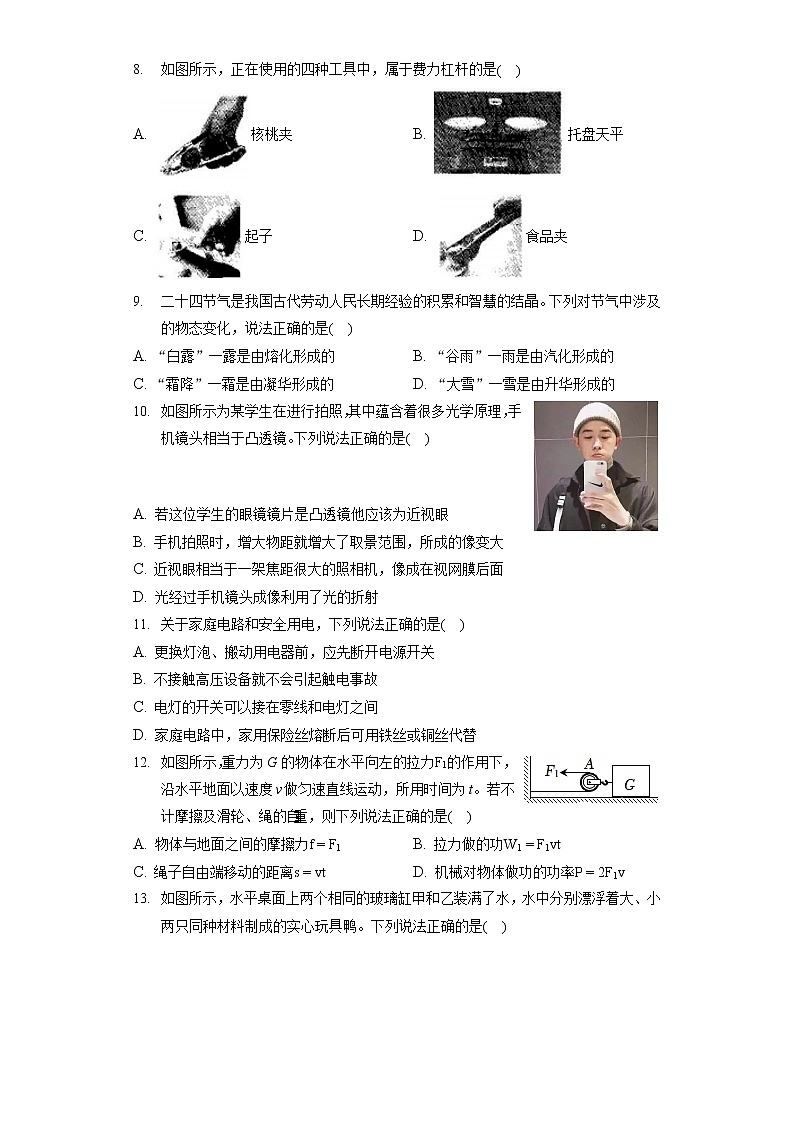

8. 如图所示，正在使用的四种工具中，属于费力杠杆的是

A. 核桃夹 B. 托盘天平
C. 起子 D. 食品夹

9. 二十四节气是我国古代劳动人民长期经验的积累和智慧的结晶。下列对节气中涉及的物态变化，说法正确的是

A. “白露”一露是由熔化形成的 B. “谷雨”一雨是由汽化形成的
C. “霜降”一霜是由凝华形成的 D. “大雪”一雪是由升华形成的

10. 如图所示为某学生在进行拍照，其中蕴含着很多光学原理，手机镜头相当于凸透镜。下列说法正确的是



A. 若这位学生的眼镜镜片是凸透镜他应该为近视眼
B. 手机拍照时，增大物距就增大了取景范围，所成的像变大
C. 近视眼相当于一架焦距很大的照相机，像成在视网膜后面
D. 光经过手机镜头成像利用了光的折射

11. 关于家庭电路和安全用电，下列说法正确的是

A. 更换灯泡、搬动用电器前，应先断开电源开关
B. 不接触高压设备就不会引起触电事故
C. 电灯的开关可以接在零线和电灯之间
D. 家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替

12. 如图所示，重力为G的物体在水平向左的拉力的作用下，沿水平地面以速度v做匀速直线运动，所用时间为t。若不计摩擦及滑轮、绳的自重，则下列说法正确的是

A. 物体与地面之间的摩擦力 B. 拉力做的功
C. 绳子自由端移动的距离 D. 机械对物体做功的功率

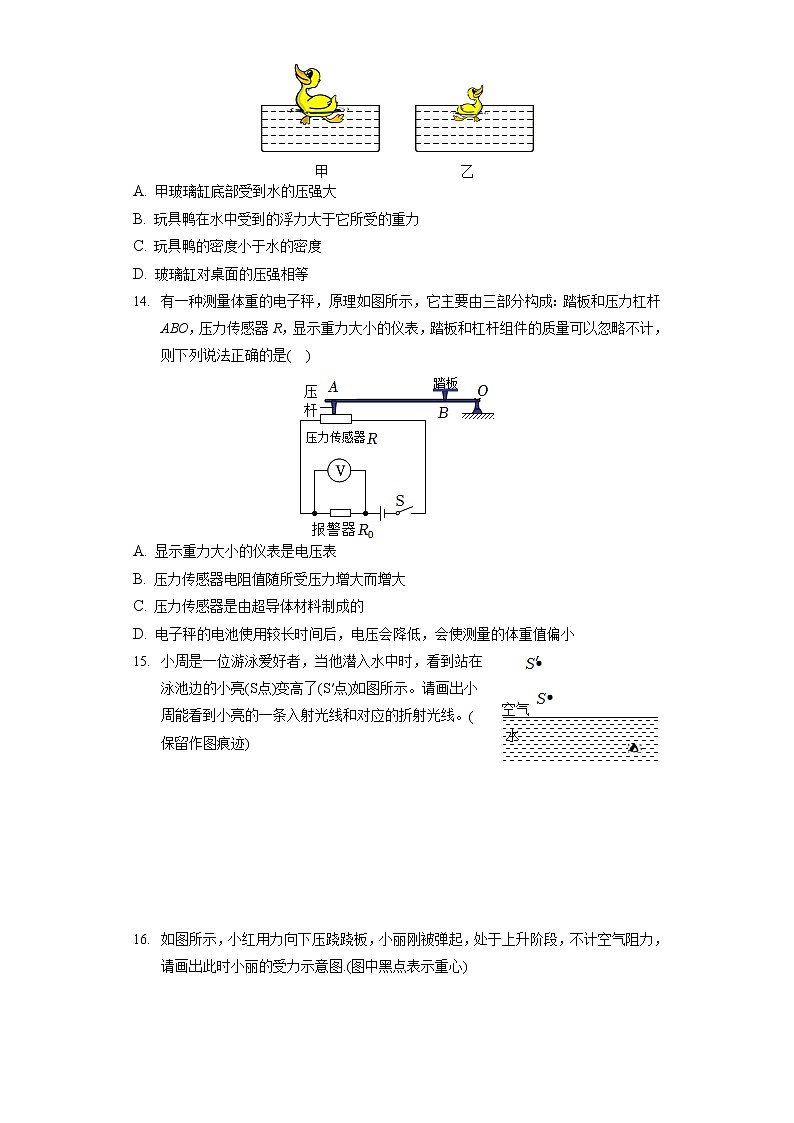

13. 如图所示，水平桌面上两个相同的玻璃缸甲和乙装满了水，水中分别漂浮着大、小两只同种材料制成的实心玩具鸭。下列说法正确的是

A. 甲玻璃缸底部受到水的压强大
B. 玩具鸭在水中受到的浮力大于它所受的重力
C. 玩具鸭的密度小于水的密度
D. 玻璃缸对桌面的压强相等

14. 有一种测量体重的电子秤，原理如图所示，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器R，显示重力大小的仪表，踏板和杠杆组件的质量可以忽略不计，则下列说法正确的是

A. 显示重力大小的仪表是电压表
B. 压力传感器电阻值随所受压力增大而增大
C. 压力传感器是由超导体材料制成的
D. 电子秤的电池使用较长时间后，电压会降低，会使测量的体重值偏小

15. 小周是一位游泳爱好者，当他潜入水中时，看到站在泳池边的小亮点变高了点如图所示。请画出小周能看到小亮的一条入射光线和对应的折射光线。保留作图痕迹







16. 如图所示，小红用力向下压跷跷板，小丽刚被弹起，处于上升阶段，不计空气阻力，请画出此时小丽的受力示意图图中黑点表示重心

17. 某兴趣小组组装了如图所示的装置，发现让铁质导体cd在磁场中运动，导体ab像是“心灵感应”般跟着运动起来.
    要发生上述现象，导体cd要做______选填“上下”或“左右”运动.
    导体cd运动的原理与______选填“发电机”或“电动机”相同.
    要使导体ab运动方向相反，可以采用的方法有写出一种：______。
    本实验中铁导线______选填“可以”或“不可以”换成铜导线.

18. 在“探究影响滑动摩擦力大小的因素”实验中，用完全相同的木块分别做了如图甲、乙、丙所示的三个实验.

    将木块放在水平木板上，弹簧测力计必须沿______方向拉动，使木块做匀速直线运动，此时木块受到的滑动摩擦力______选填“大于”、“等于”或“小于”弹簧测力计的示数.
    要验证猜想“滑动摩擦力的大小与压力的关系”，需按照______两个图进行对比实验，用到的物理方法是______。
    实验中发现图丙中弹簧测力计的示数比图甲中的大，由此可以得到的结论是______。
    实验小组对实验装置进行了改进，如图丁所示.请你说出改进后的优点：______。
19. 为测量一定值电阻的阻值，某实验小组选用的实验器材有：待测电阻不小于、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。

    请将图甲实验电路补充完整，要求滑动变阻器的滑片右移时电流表示数变小。
    某次实验中，移动滑片使电压表示数为2V，此时电流表的指针位置如图乙所示，则电流表的示数为______ A，本次测得R的阻值为______。
    某同学闭合开关后，发现电流表示数为零，电压表示数接近电源电压，则故障原因可能是电阻R ______选填“断路”或“短路”
    把待测电阻换成小灯泡，通过调节滑动变阻器的滑片，多次测量，画出了小灯泡中电流随其两端电压变化的关系图像如图丙所示，发现：当电压表的示数增大时，电压表与电流表的示数之比______选填“变大”“变小”或“不变”，说明______。
    电流表的电阻虽然很小，但也会影响本实验中R的测量结果，用图丁的电路进行测量可消除这个影响，为定值电阻。实验步骤如下：
    ①按照图丁的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；
    ②闭合开关、，移动滑动变阻器的滑片，读出电压表的示数和电流表的示数；
    ③______，移动滑动变阻器滑片，读出电压表的示数和电流表的示数；
    ④可得待测电阻______。用测得量符号表示
20. 如图所示是一种手扶式滚刷扫雪机.它能轻巧灵活地清扫道路上的积雪.
    扫雪机的四冲程汽油发动机工作时，机械能转化为内能的是______冲程.
    扫雪机静止在水平地面上，其质量300kg，它与地面接触的总面积为，其对地面的压强为多少？取
    扫雪机不扫雪时，在道路上以最大速度匀速直线行驶，此时行驶的功率500W，其所受阻力为多少？
    扫雪机扫雪时的总功率是4kW，以最大行驶速度匀速扫雪，消耗燃油，求扫雪机的效率燃油热值取
21. 智能机器人可以为人类在很多方面提供优质的服务，如图甲所示为某智能机器人，如表是该智能机器人的主要部分参数。

可以通过远程遥控控制智能机器人，遥控器发出的是______选填“红外线”或“紫外线”。
若蓄电池储存能量的用于做机械功，智能机器人以最大行驶功率行驶，那么充满电能行驶多长时间？
如图乙所示为智能机器人送餐时的电路原理图，电源电压为50V，图中R为餐盘下的压力传感器，阻值随所受压力变化的图像如图丙所示，不计餐盘质量，图乙触发器的电阻忽略不计，达到最大送餐量时，通过的电流为，触发电动机停止工作，放弃执行送餐的指令，以免智能机器人损伤，当刚触发电动机停止工作时，电阻箱的阻值为多少？取
答案和解析

1.【答案】风力发电机  二次


【解析】解：绿电”是指在生产电力的过程中不排放污染物，例如风力发电机，电能是间接转换而来的，属于二次能源。
故答案为：风力发电机；二次。
一次能源：直接来自自然界而未经加工转换的能源，例如化石燃料、太阳能、水能、生物燃料；二次能源：由一次性能源直接或间接转换而来的能源。
本题考查能源的分类，是对基础知识的考查。


2.【答案】音色  响度


【解析】解：无线蓝牙将声音进行音效切换变成“魔音，是改变了声音的音色；
小硕把声音调低，这是指声音的响度低。
故答案为：音色；响度。
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
本题考查了声音的特征，属于基础知识的考查。


3.【答案】无规则运动  吸引轻小物体  改变物体的形状


【解析】解：戴上口罩仍然能闻到酒精的气味，是由于酒精分子在空气中发生了扩散现象；
口罩能阻止病毒进入人体，是由于带电的纤维布具有吸引轻小物体的性质，致使大部分携带有病毒的飞沫能被吸附在熔喷布表面而无法穿透；
长时间戴口罩，脸上会留下深深的压痕，这说明了力可以改变物体的形状。
故答案为：无规则运动；吸引轻小物体；改变物体的形状。
不同的物质相互接触时，彼此进入对方的现象，叫扩散。扩散现象说明：分子在不停地做无规则运动；
带电体具有吸引轻小物体的性质；
力的作用效果有：力可以改变物体的形状，力可以改变物体的运动状态。
本题通过口罩，考查了扩散现象、带电体的性质和力的作用效果，体现了物理与生活的联系。


4.【答案】反射  漫反射


【解析】解：湖中的倒影是平面镜成像现象，是由于光的反射现象形成的；
站在对面不同位置的人都能看到“玲珑塔”，这是因为光在“玲珑塔”上发生了漫反射的缘故。
故答案为：反射；漫反射。
光线传播到两种介质的表面上时会发生光的反射现象；
在不同方向都能看到光的传播路径，是由于光在物体上发生了漫反射而进入我们的眼里。
本题主要考查光的反射和漫反射知识的应用，属于光学基础知识的考查。


5.【答案】110 100 热传递


【解析】解：
根据电路图可知，开关闭合、断开时，与串联，电路总电阻较大，由可知，电源的电压一定时，电路总功率较小，为保温状态；
开关、闭合时，电路为的简单电路，电路总电阻较小，由可知，电源的电压一定时，电路总功率较大，为加热状态；
由可知，电阻的阻值：；
由可得，果汁的质量：，
果汁吸收的热量：，
不计热量损失，，
由可知，需要的加热时间：；
果汁内能的增加是通过热传递实现的。
故答案为：110；100；热传递。
根据电路图可知，开关闭合、断开时，与串联，电路总电阻较大，由可知，电源的电压一定时，电路总功率较小，为保温状态；
开关、闭合时，电路为的简单电路，电路总电阻较小，由可知，电源的电压一定时，电路总功率较大，为加热状态，据此求出电阻的阻值；
根据密度公式求出果汁的质量，再根据求出果汁吸收的热量，不计热量损失，，根据求出需要的加热时间；
改变物体内能的方式有做功和热传递。
本题考查了电功率公式和吸热公式、改变内能的两种方式的综合应用等，分清榨汁机处于不同挡位时电路的连接方式是关键。


6.【答案】冰壶离开手之后为什么会继续向前滑行  因为冰壶具有惯性


【解析】答：冰壶离开手之后为什么会继续向前滑行；因为冰壶具有惯性。
物体保持运动状态不变的性质叫做惯性，一切物体都有惯性。
本题考查了学生的阅读理解能力，适合学生训练。


7.【答案】C


【解析】解：A、成年人质量在65kg左右，中学生质量略小于此数值，在50kg左右，故A不符合实际；
B、人体正常体温在左右，变化幅度很小，故B不符合实际；
C、水的密度是，人体密度与此差不多，在左右，故C符合实际；
D、一般家用电视机的功率在150W左右，故D不符合实际。
故选：C。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。


8.【答案】D


【解析】解：
A、核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不合题意；
B、托盘天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故B不合题意；
C、起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不合题意；
D、食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D符合题意。
故选：D。
结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
此题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。


9.【答案】C


【解析】解：A、露是空气中的水蒸气遇冷液化为液态的小水滴，故A错误；
B、雨是空气中的水蒸气液化形成的，或固态的冰晶熔化形成的，故B错误；
C、霜是空气中的水蒸气遇冷凝华为固态的冰晶，故C正确；
D、雪是空气中的水蒸气遇冷凝华为固态的冰晶，故D错误。
故选：C。
物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；物质由气态变为液态的过程叫液化，物质由液态变为气态的过程叫汽化；物质由固态变为液态的过程叫熔化，物质由液态变为固态的过程叫凝固。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。


10.【答案】D


【解析】解：
A、若这位学生的眼镜镜片是凸透镜，凸透镜可以矫正远视眼，他应该为远视眼，故A错误；
B、手机拍照时，增大物距就增大了取景范围，物距变大，像距变小，所成的像变小，故B错误；
C、近视眼相当于一架焦距很小的照相机，焦距变小，像距变小，像成在视网膜前面，故C错误；
D、光经过手机镜头成像，属于光的折射现象，故D正确。
故选：D。
手机拍照是利用凸透镜成倒立、缩小的实像工作的，物距应大于二倍焦距；凸透镜成实像时，物距越大，像距越小，像越小，取景范围越大；
近视眼是像成在视网膜的前方，应配戴凹透镜进行矫正；远视眼是像成在视网膜后方，应配戴凸透镜进行矫正。
此题考查了凸透镜成像规律的应用和眼睛、手机拍照的成像原理，是一道联系实际的应用题。


11.【答案】A


【解析】解：A、搬动电器、更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电，故A正确；
B、安全用电的基本原则是：不直接接触低压线路，不靠近高压线路，故B错误；
C、电灯的控制开关应安装在火线或电灯之间，故C错误；
D、铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故D错误。
故选：A。
更换灯泡、移动用电器之前必须断开开关，防止发生触电事故；
不接触低压带电体，不靠近高压带电体；
火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套；
当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，学好电、用好电。


12.【答案】D


【解析】解：不计摩擦及滑轮、绳的自重，从图中可知。
A、物体与地面之间的摩擦力，故A错误；
BC、绳子自由端的速度，绳子自由端移动的距离，
拉力做的功，故BC错误；
D、根据可知机械对物体做功的功率，故D正确。
故选：D。
不计摩擦及滑轮、绳的自重，从图中可知。
根据得出物体与地面之间的摩擦力；
根据得出绳子自由端的速度，根据得出绳子自由端移动的距离s，根据得出拉力做的功；
根据可知机械对物体做功的功率。
本题以水平运动的动滑轮为载体，考查速度、功和功率的计算，综合性较强。


13.【答案】CD


【解析】解：A、甲、乙两个完全相同的玻璃缸装满了水，水的密度一定，h相同，根据可知，水对容器底部的压强相等，故A错误；
B、玩具鸭漂浮时，所受的浮力等于重力，故B错误；
C、玩具鸭漂浮，所以玩具鸭的密度小于水的密度，故C正确；
D、由阿基米德原理可知，玩具鸭排开水的重力等于自身的浮力，再根据漂浮和悬浮条件可知，玩具鸭所受的浮力等于自身的重力，所以两个玩具鸭排开水的重力恰好等于自身的重力，因此两容器的总重力相同，即甲、乙容器对水平桌面的压力相等，故D正确。
故选：CD。
知道玻璃缸里装满了水，又知道液体深度相同，根据公式可比较缸底受到水的压强；
玩具鸭子漂浮时浮力等于重力，根据图示判断出鸭子排开水体积的大小，于是可根据阿基米德原理比较浮力大小关系；
根据浮沉条件中物体的浮沉情况，判断物体密度与液体密度的关系得出结论；
在液体中漂浮的物体排开液体的重力等于物体的重力，液面相平，相当于体积相等，在相同的容器中，比较液体和容器的总重即可。
本题考查液体压强公式、压强公式以及物体的浮沉条件，难度不大。


14.【答案】AD


【解析】解：
由电路图可知，压力传感器和报警器串联，电压表测量报警器两端电压；
A、由电路图可知，电压表并联在电路中，因此显示重力大小的仪表是电压表，故A正确；
B、当物体的重力越大时，作用在压力传感器上的压力就越大，电压表示数越大，由串联电路电压规律可知传感器两端电压变小，再由串联电路分压规律可知，压力传感器的阻值变小，因此压力传感器电阻值随所受压力增大而减小，故B错误；
C、压力传感器是半导体材料制成的，故C错误；
D、电子秤的电池使用较长时间后，电源电压会降低，压力一定时，电路的总电阻不变，
根据欧姆定律可知，电路中的电流变小，由可知，两端的电压变小，即体重表示数变小，故D正确。
故选：AD。
由电路图可知，压力传感器和报警器串联，电压表测量报警器两端电压；
根据电路图可知显示重力大小的仪表；
当物体的重力越大时，作用在压力传感器上的压力就越大，电压表示数越大，根据串联电路电压规律可知传感器两端电压的变化，再根据串联电路分压规律可知压力传感器的阻值的变化，进一步得出压力传感器电阻值与压力的关系；
压力传感器是半导体材料制成的；
电子秤的电池使用较长时间后，电源电压会降低，会造成电路中的电流变小，根据欧姆定律可知，压力传感器的电阻变大，由此可知压力变小，再由杠杆平衡条件可知体重变化。
本题考查串联电路的特点和杠杆平衡条件的应用，关键明确电路的连接方式。


15.【答案】解：由题可知，点表示游泳者在水下看到的小亮，连接眼睛与，与分界面的交点为入射点O，连接SO即为入射光线，眼睛与O点的连线为折射光线，逆着折射光线的方向看上去，看到了小亮的像，如下图所示：



【解析】在水中观察空气中的物体，物体反射的光线从空气斜射入水中发生折射，折射角小于入射角，人逆着折射光线看去，看到的是折射光线的反向延长线会聚而成的虚像，虚像的位置比实际位置要高一些，据此作图。
本题考查了光的折射作图，要注意实际光线用实线，反向延长线用虚线，光的传播方向不能弄反。


16.【答案】解：小红用力向下压跷跷板，小丽刚被弹起，处于上升阶段，不再受跷跷板的力，不计空气阻力，只受到竖直向下的重力，由小丽重心竖直向下画有向线段，用G表示，如图所示：
。


【解析】先分析小丽被弹起处于上升阶段时的受力情况，再按力的示意图的要求画出小丽的受力示意图。
画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位。


17.【答案】左右  发电机  改变磁体乙的磁场方向  可以


【解析】解：闭合开关，导体ab和cd组成一个闭合电路，闭合电路的一部分导体cd左右运动，即在磁场中进行切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象；
发电机是根据电磁感应现象的原理工作的，导体cd运动的原理与发电机相同；
要使导体ab运动方向相反，可以改变导体cd感应电流的方向：可以改变磁体乙的磁场方向
本实验中铁导线可以换成铜导线，电阻小的导线效率更高。
故答案为：左右；发电机；改变磁体乙的磁场方向；可以。
闭合电路的一部分导体在磁场中做切割磁感线的运动，导体中有感应电流产生，这种现象是电磁感应现象；
发电机是根据电磁感应现象的原理工作的；
要使导体cd运动方向相反，一是可以改变感应电流的方向，即改变磁感线方向，或改变改变导体的运动方向；二是改变通电导体周围的磁场方向。
本题涉及的知识是电磁感应现象、通电导体在磁场中受力作用，考查学生对这两种现象的识别。甲部分应用的物理原理是电磁感应现象，乙部分应用的物理原理是通电导体在磁场中受力。可以从能量的角度加以区分。


18.【答案】水平  等于  甲、乙  控制变量法  压力相同时，接触面粗糙程度越粗糙，滑动摩擦力越大  不必控制木板做匀速直线运动，便于操作


【解析】解：
弹簧测力计拉动木块时，弹簧测力计显示拉力大小，木块水平方向上受到水平向左的滑动摩擦力和水平向右的拉力，木块进行匀速直线运动时，这两个力是一对平衡力，大小相等，所以其目的是使滑动摩擦力等于弹簧测力计示数；
要验证滑动摩擦力的大小与压力的关系，接触面粗糙程度相同，乙中压力大，乙受到的滑动摩擦力也大，故实验结论是：接触面粗糙程度相同时，压力越大，滑动摩擦力越大；在本次实验中运用的研究方法是控制变量法；
实验中发现图丙中弹簧测力计的示数比图甲中的大，比较甲、丙图的实验，控制压力大小相同，接触面粗糙程度不同，实验结论是：压力相同时，接触面粗糙程度越粗糙，滑动摩擦力越大；
实验改进后，木块相对于地面是静止的，木块受到测力计的拉力和木板对木块的滑动摩擦力是一对平衡力，其大小始终相等，与木板运动的速度无关，所以实验时不必控制木板做匀速直线运动，便于操作，且实验时测力计的示数稳定，便于读数。
故答案为：水平；等于；甲、乙；控制变量法；压力相同时，接触面粗糙程度越粗糙，滑动摩擦力越大；不必控制木板做匀速直线运动，便于操作。
弹簧测力计拉动物体时，弹簧测力计显示拉力大小，要使滑动摩擦力大小等于拉力大小，要保持物体进行匀速直线运动；
影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，由控制变量法，研究与其中一个因素的关系时，要控制另外的因素不变，根据图中现象得出结论；
木块相对地面处于静止状态，木块受到弹簧测力计的拉力和木板对木块的滑动摩擦力，滑动摩擦力跟物体运动速度无关。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和对实验方案的改进，可加深学生对该实验的理解，难度适中。


19.【答案】断路  变大  灯泡的电阻随温度的升高而增大  断开


【解析】解：滑动变阻器要上下接线柱各接一个且与定值电阻串联接入电路，滑动变阻器滑片右移时电流表示数变小，电阻增大，应接左下接线柱与电流表串联接入电路中；电源电压不超过3V，选择电压表的量程为，待测电阻R不小于，选择电流表量程为，电路连接如图所示：
；
某次实验中，移动滑片使电压表示数为，此时电流表的指针位置如图乙所示，电流表选用小量程，分度值为，则电流表的示数为，由欧姆定律，；
闭合开关，发现电流表示数为零，说明电路中无电流，电路故障应是断路，电压表示数接近电源电压，说明电压表、电流表、滑动变阻器、开关与电源是通路，即与电压表并联部分电路断路，所以电阻R断路；
电压表与电流表的示数之比为灯的电阻；根据小灯泡的关系图象如图丙，发现：当电压表的示数增大时，通过灯的电流增大，根据可知，灯的实际功率增大，灯丝温度升高，灯泡的电阻随温度的升高而增大，故电压表与电流表的示数之比变大；
②闭合开关，，读出电压表的示数和电流表的示数，
③断开，移动滑动变阻器滑片，读出电压表的示数和电流表的示数；
在②中，此时待测电阻短路，电流表测定值电阻的电流，电压表测电流表和定值电阻的总电压；移动滑动变阻器滑片，由欧姆定律，定值电阻和电流表的总电阻为：
-------①；
在③中，电流表测待测电阻和定值电阻串联后的电流，电压表测待测电阻和定值电阻及电流表的总电压，由欧姆定律，测待测电阻和定值电阻及电流表的串联的总电阻为：
------②，
定值电阻和电流表内阻不变，②-①得出待测电阻阻值为：
。
故答案为：如上图所示；；；断路；变大；灯泡的电阻随温度的升高而增大；③断开；④。
根据滑动变阻器滑片右移时电流表示数变小判断需连接的接线柱；根据电源电压确定电压表量程；由于待测电阻R不小于确定电流表的量程；
根据电流表选用小量程确定分度值读数，由欧姆定律算出R的阻值；
闭合开关，发现电流表示数为零，说明电路中无电流，电路故障应是断路，电压表示数接近电源电压，说明电压表、电流表、滑动变阻器、开关与电源是通路，由此可判断电路故障；
电压表与电流表的示数之比为灯的电阻，当电压表的示数增大时，通过灯的电流增大，根据分析灯的功率的变化及灯丝温度的变化，根据灯泡的电阻随温度的升高而增大分析回答；
经分析，②电压表测电流表和定值电阻的总电压，由欧姆定律可得出电流表和定值电阻的总电阻；
为消除电流表内阻对测量的影响，断开，此时电压表测待测电阻和定值电阻及电流表的总电压，由欧姆定律，可求了测待测电阻和定值电阻及电流表的串联的总电阻，两电阻相减即可得出待测电阻大小。
本题用“伏安法”测量电阻R的阻值，考查电路的连接、故障分析、图像分析、电阻的计算及设计实验方案的能力。


20.【答案】压缩


【解析】解：扫雪机的四冲程汽油发动机工作时，在压缩冲程中，活塞压缩燃料和空气的混合物，将机械能转换为内能；
扫雪机静止在水平地面上时对地面的压力：，
则对地面的压强：；
因为，
所以扫雪机不扫雪时，在道路上以最大速度匀速直线行驶时的牵引力：
，
扫雪机在道路上匀速直线行驶，
所以其所受阻力：。
扫雪机做的功：，
燃油完全燃烧放出的热量：，
则扫雪机的效率：。
答：压缩；
扫雪机静止在水平地面上，对地面的压强；
扫雪机不扫雪时，在道路上以最大速度匀速直线行驶，其所受阻力500N；
扫雪机的效率。
在汽油机的四个冲程中，做功冲程对外做功，将内能转化为机械能；压缩冲程中，活塞压缩燃料和空气的混合物，将机械能转换为内能；
在水平面上物体对地面的压力等于物体的重力，利用求出压力大小，然后根据公式可求对地面的压强。
根据计算牵引力，然后根据二力平衡条件得出阻力；
根据公式求出变形求出扫雪机做的功，再根据求出燃油完全燃烧放出的热量，最后利用效率公式计算扫雪机的效率。
此题为力学和热学综合题，主要考查压强的大小计算、效率的计算、功率公式和二力平衡条件的应用等，关键是能从表格中提取相关信息加以计算和公式的熟练运用。


21.【答案】红外线


【解析】解：机器人身上有感应红外线信息的接收器，以便接受信息，所以遥控器发出的是红外线；
蓄电池储存的电能：，
充满电能行驶时间：；
由图乙可知，闭合开关，两电阻串联接入电路，
机器人承受的最大压力：，
由图丙可知，当时，压力传感器的阻值，
由欧姆定律得电路的总电阻：，
电阻箱接入的最小阻值：。
答：红外线；
智能机器人以最大行驶功率行驶，那么充满电能行驶172800s；
电阻箱的阻值至少为。
机器人身上有感应红外线信息的接收器，以便接受信息；
根据电功公式计算蓄电池储存的电能，根据计算智能机器人以最大行驶功率行驶，充满电能行驶时间；
由图乙可知，闭合开关，两电阻串联接入电路，根据计算机器人承受的最大压力，由图丙可知此时压力传感器的阻值，根据欧姆定律计算通过的电流为时电路的总电阻，根据串联电路电阻规律计算电阻箱的阻值为多少。
本题考查串联电路特点、电功公式、规律公式、重力公式、欧姆定律的灵活运用，综合性强。
