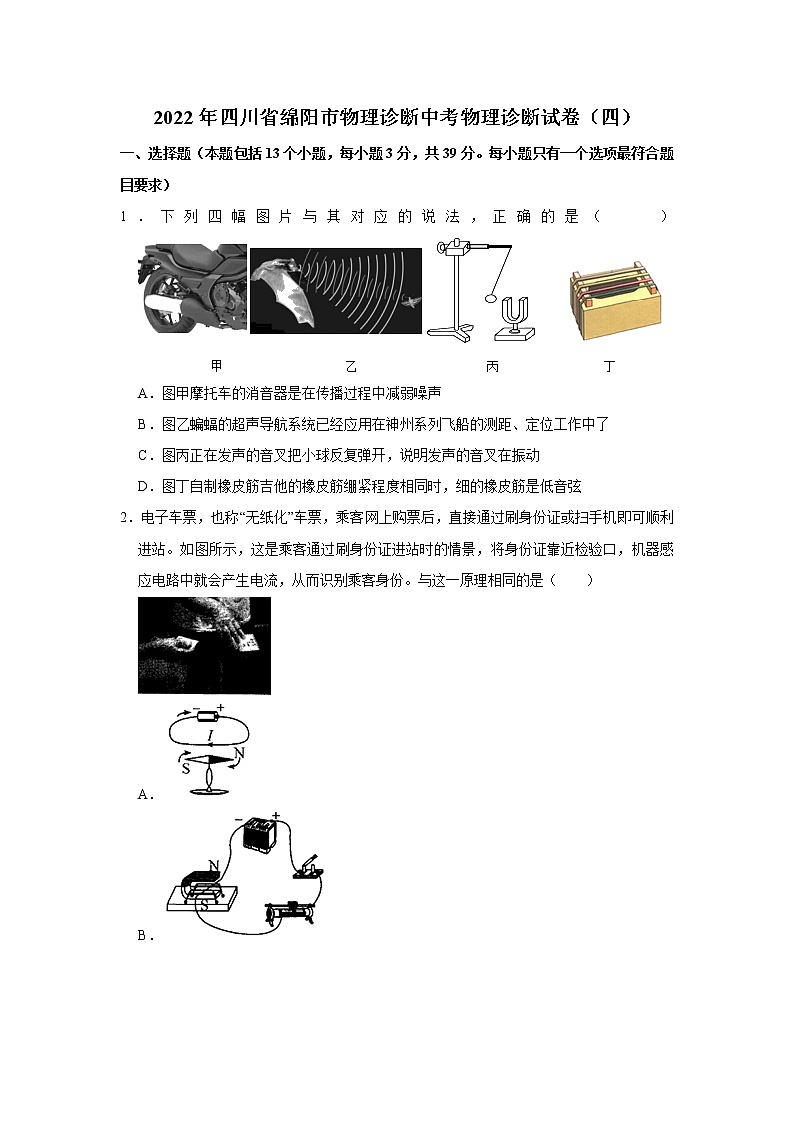

2022年四川省绵阳市中考物理诊断试卷（四）(word版无答案)

这是一份2022年四川省绵阳市中考物理诊断试卷（四）(word版无答案)，共12页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1．下列四幅图片与其对应的说法，正确的是（ ）
A．图甲摩托车的消音器是在传播过程中减弱噪声
B．图乙蝙蝠的超声导航系统已经应用在神州系列飞船的测距、定位工作中了
C．图丙正在发声的音叉把小球反复弹开，说明发声的音叉在振动
D．图丁自制橡皮筋吉他的橡皮筋绷紧程度相同时，细的橡皮筋是低音弦
2．电子车票，也称“无纸化”车票，乘客网上购票后，直接通过刷身份证或扫手机即可顺利进站。如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。与这一原理相同的是（ ）
A．
B．
C．
D．

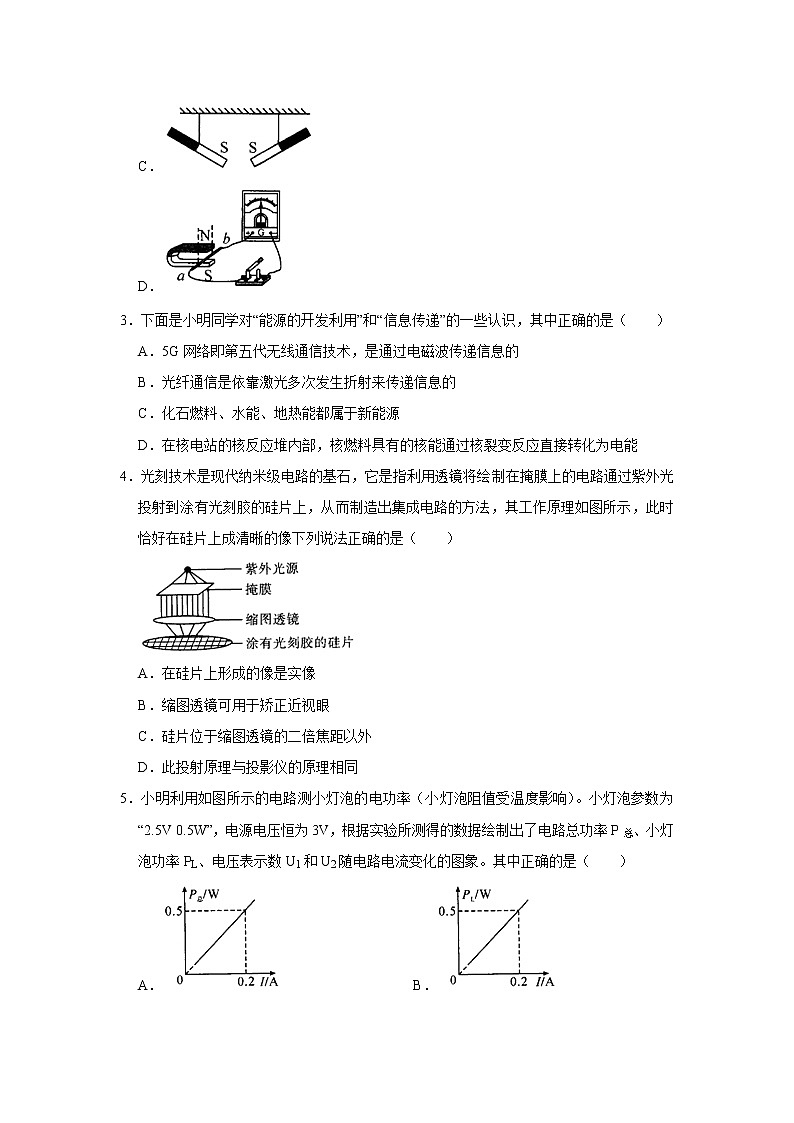

3．下面是小明同学对“能源的开发利用”和“信息传递”的一些认识，其中正确的是（ ）
A．5G网络即第五代无线通信技术，是通过电磁波传递信息的
B．光纤通信是依靠激光多次发生折射来传递信息的
C．化石燃料、水能、地热能都属于新能源
D．在核电站的核反应堆内部，核燃料具有的核能通过核裂变反应直接转化为电能
4．光刻技术是现代纳米级电路的基石，它是指利用透镜将绘制在掩膜上的电路通过紫外光投射到涂有光刻胶的硅片上，从而制造出集成电路的方法，其工作原理如图所示，此时恰好在硅片上成清晰的像下列说法正确的是（ ）
A．在硅片上形成的像是实像
B．缩图透镜可用于矫正近视眼
C．硅片位于缩图透镜的二倍焦距以外
D．此投射原理与投影仪的原理相同
5．小明利用如图所示的电路测小灯泡的电功率（小灯泡阻值受温度影响）。小灯泡参数为“2.5V 0.5W”，电源电压恒为3V，根据实验所测得的数据绘制出了电路总功率P总、小灯泡功率PL、电压表示数U1和U2随电路电流变化的图象。其中正确的是（ ）
A．B．
C．D．
6．小吃街上出现了一种“冒烟”的冰激凌。店员首先将﹣196℃的液氮倒入容器中，然后放入液体牛奶和五颜六色的爆米花，冰激凌原料瞬间冷冻成型，而容器中的液氮发生了肉眼可见的“沸騰”，观察到杯口出现大量“白气”，杯外壁出现白霜，则下列有关说法正确的是（ ）
A．碗里液体“沸腾”是因为液氮汽化
B．冰激凌周围的“白气”是液氮汽化成的氮气
C．液体“沸腾”是因为液氮汽化使容器中的水吸热后沸腾
D．杯外壁上的白霜是液态氮汽化后又凝华形成的
7．如图所示，甲.乙、丙装置完全相同，燃料的质量、液体的质量和初温都相等，当燃料燃尽时（烧杯内的液体均未沸腾），温度计示数为T甲＞T乙＞T丙。下列说法正确的是（ ）
A．选择甲、乙，可以用燃烧相同时间比较液体升高温度来反映燃料热值的大小
B．选择甲、丙，可以用加热时间的长短来反映液体吸收热量的多少
C．液体a的比热容ca与液体b的比热容cb，相比，有ca＞cb
D．燃料1的热值q1与燃料2的热值q2相比，有q1＜q2
8．针对如图现象（均不计空气阻力），得出以下结论，其中不能成立的是（ ）
①图甲是一个无摩擦，不在同一平面上的连续轨道，小球从A点经B、C能滑到D点
②图乙是一个无摩擦的滚摆，将细绳绕轴转到A点，放手后，能在上下来回转动
③图丙是一个单摆，从A点放手，能摆到B点，若在O点放一小棒，抵住细绳，小球能摆到C点
④图丁AOB是光滑轨道，A点的高度H大于B点的高度h，让小球由A点静止开始自由下滑，沿轨道AOB到达B点后离开，则小球离开B点后的运动轨迹最符合实际的是b
A．①②③B．②④C．③④D．③
9．下列关于如图所示现象的说法中正确的是（ ）
A．图甲：抽去玻璃板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．图乙：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的内能转化为机械能
C．图丙：缓慢向上提拉水中的玻璃板，因为分子间存在引力，在玻璃板下表面与水面刚要脱离时，弹簧测力计示数最大
D．图丁：汽缸内的气体推动活塞做功，气体的内能增大
10．如图所示，在汽车中悬线上挂一个小球m，当汽车运动时.悬线将与竖直方向成某一固定角度θ。若在汽车底板上还有一个相对底板静止的物体M，则下列说法正确的是（ ）
A．汽车一定向右做加速运动
B．汽车可能向左做加速运动
C．物体M相对于汽车底板静止，说明物体M一定受平衡力的作用
D．物体M除受到重力、底板的支持力作用外，还一定受到向右的摩擦力作用
11．如图所示是现在一般标准住宅户内配电系统图，下列分析正确的是（ ）
A．三脚插座对应用电器的三线插头，插头最左边的那条导线与用电器的外壳相连
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．闭合空气开关③后试电笔先后插入插座的左右插孔，插入插座的左插孔氖管不发光
12．如图所示的三个图中，所有的球都是相同的，且形状规则、质量分布均匀。甲球放在光滑斜面和光滑水平面之间，乙球与其右侧的球相互接触并放在光滑的水平面上，丙球与其右侧的球放在另一个大的球壳内部并相互接触。关于这三个球的受力情况，下列说法正确的是（ ）
A．甲球受到两个弹力的作用
B．乙球受到两个弹力的作用
C．丙球受到两个弹力的作用
D．甲、乙、丙三球都只受一个弹力的作用
13．如图所示，一根轻质杠杆可以绕O点转动，AO：BO＝3：2。A点处用细线挂着一个重50N的圆柱体甲，细线在B点悬挂一个重9N，边长为10cm的正方体乙，此时杠杆在水平位置平衡。乙下方放置一个底面积为200cm2的圆柱形容器（足够高，g取10N/kg），容器内装有足够多的水，乙的下表面刚好和水面接触，下列说法正确的是（ ）
A．此时甲对地面的压力为40N
B．若将乙的悬挂点右移，则甲对地面的压强变大
C．若剪断细线，乙物体静止时水对容器底部的压强增加500Pa
D．若剪断细线，乙物体静止时其下表面到容器底的距离减小4.5cm
二、填空题（本题包括5个小题，每空2分，共20分）
14．某同学做探究“某种物质M熔化特点”的实验，实验结果如图所示。则在BC段M的内能 （选填“增大”“减小”或不变”）；前2分钟，M吸收的热量为 [M的质量为100g，已知图中CD段物质比热容为4×103J/（kg•℃）]。
15．小明和小华课余利用0.5m高课桌做实验。如图所示，小明用2m长斜面把重力为80N的物体以0.1m/s的速度匀速推到桌面，实际推力功率为2.5W，那么物体与斜面之间的摩擦力是 N。小华为观察微小形变，将平面镜M放置在水平桌面上，光源S发出一束激光射到镜面上，经反射后在标尺上形成光斑P，若在图示位置用力F2向下挤压桌面，则标尺上的光斑将 （选填“右移”“左移”或“不动”）。
16．一个空的塑料瓶，瓶口扎上橡皮膜，竖直地浸没在水中，一次瓶口朝上（如图甲），一次瓶口朝下（如图乙），两次塑料瓶在水里的位置相同，则图甲中橡皮膜受到水的压强 （选填“大于”“小于”或“等于”，下同）图乙中橡皮膜受到水的压强，图甲中塑料瓶受到水的浮力 图乙中塑料瓶受到水的浮力。
17．疫情期间为保存疫苗，设计如图所示的冷藏盒，使在运输的疫苗处于0℃以下，保温瓶内的制冷剂应选用 （选填“碎冰块”或“碎盐冰块”），而且它应放置于疫苗 （选填“上方”或“下方”）。
18．疫情期间为保存疫苗，设计如图所示的冷藏盒，使在运输的疫苗处于0℃以下，保温瓶内的制冷剂应选用 （选填“碎冰块”或“碎盐冰块”），而且它应放置于疫苗 （选填“上方”或“下方”）。
19．如图甲所示是一款养生电饭煲，可以煮出低糖米饭。工作过程中先用高温加热煮沸，再采用低温蒸煮米饭煮熟后自动进入保温状态，既能大大降低米饭中的糖分而且环保节能。内部结构电路如图乙所示，R1和R2均为加热电阻且保持不变，R是可变电阻，通过调节R可以让电饭煲进入保温状态，S1和S2为温控开关，设定好预设温度，通过S1、S2的断开与闭合（其中S2不能单独闭合），可以自动实现电饭煲的高温加热，低温蒸煮和保温状态的转换，图丙是电饭煲某次正常工作时完成一次煮熟米饭所消耗的电能随时间的变化关系。则R1＝ Ω；某周末的晚饭时，小明想利用标有“3000imp/（kW•h）”字样的电能表测量家庭电路的实际电压，只让电饭煲接入电路，在高温状态下，她观察到电能表上的指示灯在2分钟内闪烁了81次，则此时的实际电压是 V。
三、实验探究题（本题包括3个小题.每空2分，图2分，共20分）
20．在探究“阻力对物体运动的影响”实验中，在水平木板上先后铺上粗糙程度不同的毛巾和棉布，让小车从斜面顶端由静止滑下（如图甲所示）。观察和比较小车在毛巾表面、棉布表面和木板表面滑行的距离。
（1）实验中小车在毛巾表面、棉布表面和木板表面滑行的距离不同，小车在三个不同水平表面上速度的变化量 （选填“不相同”或“相同”）。
（2）三次实验，小车水平面克服阻力所做的功 （填序号）。
A.毛巾面最多
B.棉布面最多
C.木板面最多
D.一样多
（3）通过上面的探究，小明思考如下的问题：将摆球从A点由静止释放摆到右侧最高点C，如图乙所示，若摆球在C点时所受的力忽然全部消失，则摆球将 （选填“往回摆”“停在C点”或“做匀速直线运动”）。
21．如图是小明同学探究“平面镜成像的特点”实验装置。
（1）在竖立的玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像。小明拿另一支大小相同未点燃蜡烛B在玻璃板后面移动，直到它跟蜡烛A的像完全重合。由此可以得出的结论是 。
（2）通过实验小明认识到汽车前面挡风玻璃倾斜安装的原因：因为汽车前面的挡风玻璃相当于平面镜，倾斜安装后车内景物的像就会成在车辆前面的 （选填“斜下方”“正前方”或“斜上方”），不干扰驾驶员的视线。
（3）如图乙所示为一只猫和它在平面镜中所成的像，若图中猫的头部位置保持不变，把镜子沿MN虚线截成两半，并分别向两侧平移一段距离，则下列描述这只猫通过左、右两个平面镜成像的说法中正确的是 （填序号）。
A.都不能成像
B.各成半个像，合起来成一个完整的像
C.都成完整的像，且两个像在同一位置
D.都成完整的像，且两个像在不同位置
22．在探究“电流与电阻的关系”的实验中，可使用的器材有：电源滑动变阻器R（50Ω 1A）、电阻箱R0、电流表、电压表、开关及导线若干。
（1）按图甲连好电路闭合开关，电流表有示数，电压表示数为零，则电路故障原因可能是 （填序号）。
A.电压表的量程选大了
B.电阻箱R0发生了短路
C.滑动变阻器发生了断路
D.滑动变阻器发生了短路
（2）排除故障后利用该电路研究电流与电阻的关系，实验数据记录如表。
①实验中有组实验数据有错误，造成该错误的可能原因为滑动变阻器接入电路的阻值偏 （选填“大”或“小”）。
②实验中所用电源的电压可能是 V（选填“4”“8”或“10”）。
（3）请在图乙的方格中建立有关坐标轴并确定标度，利用表中的数据在坐标系中正确描点绘线。
四、计算题（本题包括2个小题，第22题9分，第23题12分，共21分。解答过程中必须写出必要的文字说明公式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题.答案中必须明确写出数值和单位）
23．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。小明同学设计了移动甲醛检测设备，原理如图甲所示。电源电压为4.5V且恒定不变，R0是标有“20Ω 1A”字样的滑动变阻器，R为可以感知甲醛污染指数的可变电阻，其阻值大小随污染指数变化情况如图乙所示。
（1）当R0的滑片滑到中点时，若它两端的电压为1.5V，此时污染指数是多少？
（2）当R0的滑片滑到中点时，若污染指数为60时，电路中的电流为多少？
（3）显示器由0～3V的电压表改装而成，移动滑片位置使其最大显示污染指数为360，此时电路消耗的总功率是多少？
24．为完成某水下工程，施工队要把一个圆柱体工件从水中提起。通过技术分析，采用重为2.4×104N、车轮与水平地面的接触总面积为800cm2的小型牵引车，通过牵引滑轮组匀速打捞起水中的圆柱体工件，小型牵引车的速度始终保持2m/s，如图甲所示，在打捞过程中，小型牵引车的牵引功率P随打捞时间t的变化如图乙所示。已知出水前滑轮组的机械效率为80%，不计绳子与滑轮间的摩擦和绳重，ρ水＝1.0×103kg/m3，g取10N/kg。求：
（1）在打捞的过程中，小型牵引车对水平地面施加的压强；
（2）在0～t1时间段内，圆柱体工件所受的浮力；
（3）动滑轮重力；
（4）圆柱体工件被拉出水面后在空中匀速上升的过程中，滑轮组的机械效率。（结果精确到0.1%）
序号
1
2
3
4
5
电流表示数I/A
0.10
0.20
0.30
0.40
0.50
电阻箱电阻R0/Ω
48.0
20.0
16.0
12.0
9.6
