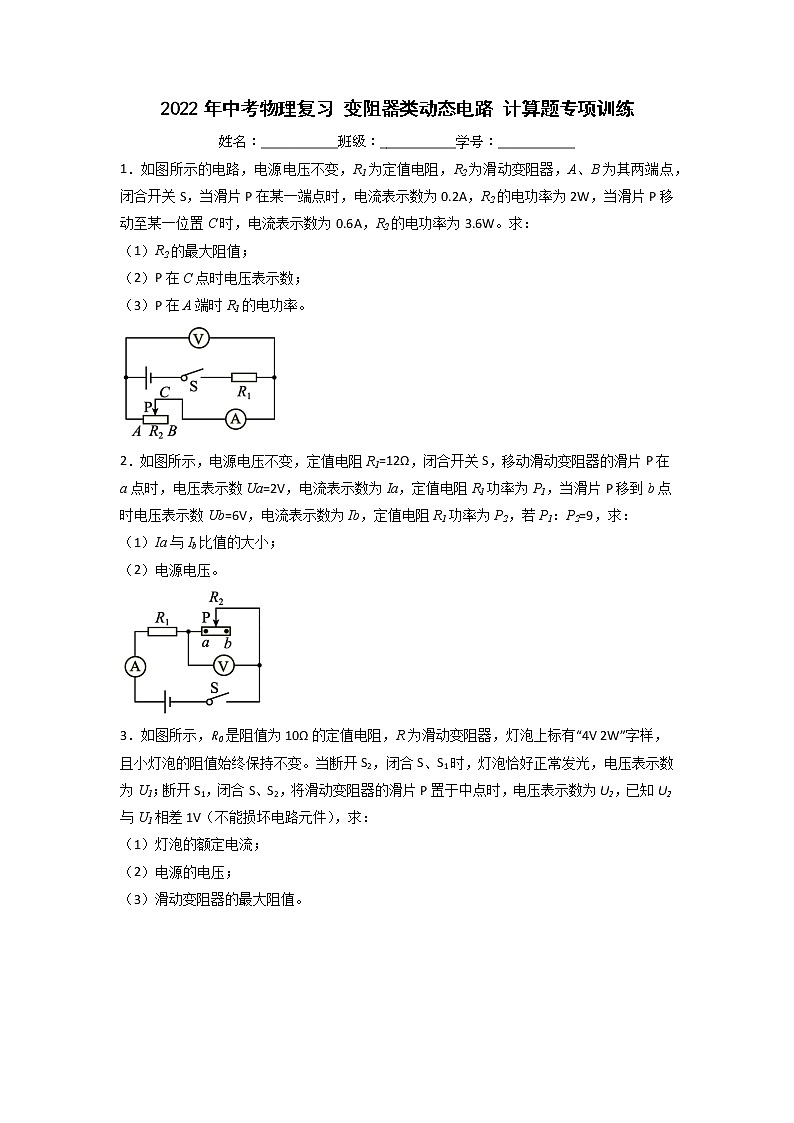

2022年中考物理复习 变阻器类动态电路 计算题专项训练

姓名：___________班级：___________学号：___________

1．如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。求：

（1）R2的最大阻值；

（2）P在C点时电压表示数；

（3）P在A端时R1的电功率。

2．如图所示，电源电压不变，定值电阻R1=12Ω，闭合开关S，移动滑动变阻器的滑片P在a点时，电压表示数Ua=2V，电流表示数为Ia，定值电阻R1功率为P1，当滑片P移到b点时电压表示数Ub=6V，电流表示数为Ib，定值电阻R1功率为P2，若P1：P2=9，求：

（1）Ia与Ib比值的大小；

（2）电源电压。

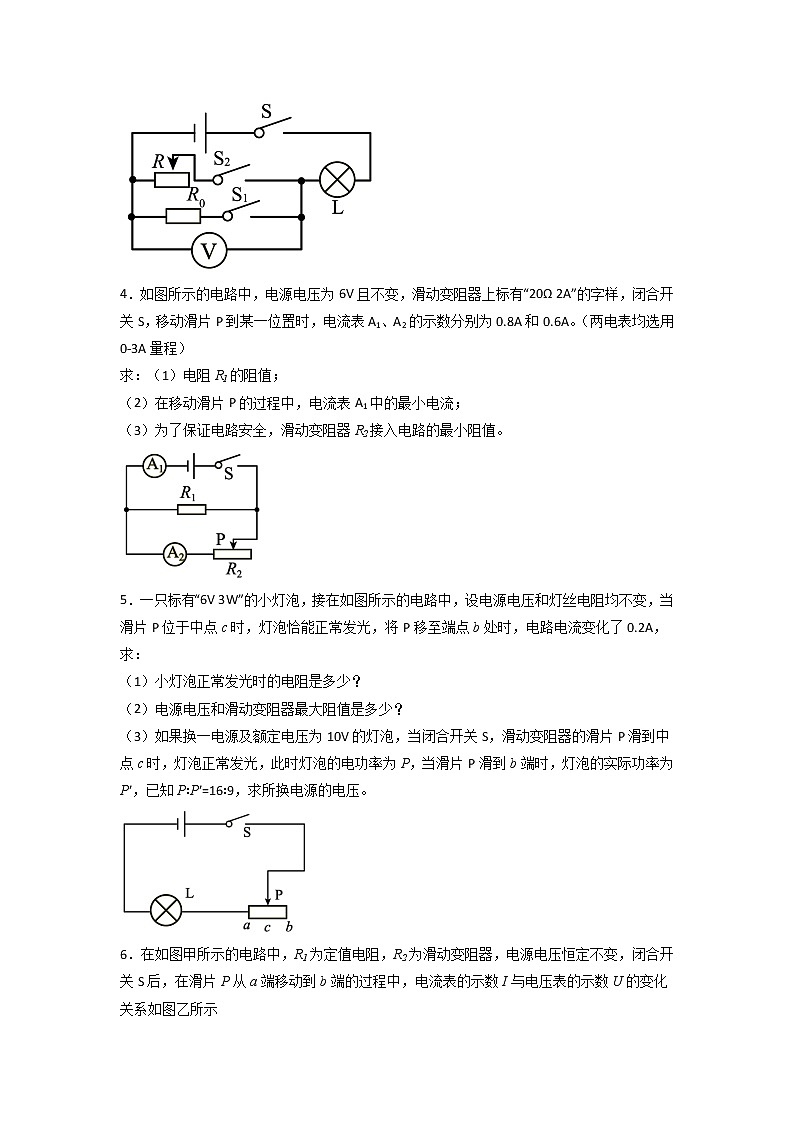

3．如图所示，R0是阻值为10Ω的定值电阻，R为滑动变阻器，灯泡上标有“4V 2W”字样，且小灯泡的阻值始终保持不变。当断开S2，闭合S、S1时，灯泡恰好正常发光，电压表示数为U1；断开S1，闭合S、S2，将滑动变阻器的滑片P置于中点时，电压表示数为U2，已知U2与U1相差1V（不能损坏电路元件），求：

（1）灯泡的额定电流；

（2）电源的电压；

（3）滑动变阻器的最大阻值。

4．如图所示的电路中，电源电压为6V且不变，滑动变阻器上标有“20Ω 2A”的字样，闭合开关S，移动滑片P到某一位置时，电流表A1、A2的示数分别为0.8A和0.6A。（两电表均选用0-3A量程）

求：（1）电阻R1的阻值；

（2）在移动滑片P的过程中，电流表A1中的最小电流；

（3）为了保证电路安全，滑动变阻器R2接入电路的最小阻值。

5．一只标有“6V 3W”的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，当滑片P位于中点c时，灯泡恰能正常发光，将P移至端点b处时，电路电流变化了0.2A，求：

（1）小灯泡正常发光时的电阻是多少？

（2）电源电压和滑动变阻器最大阻值是多少？

（3）如果换一电源及额定电压为10V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为P′，已知P∶P′=16∶9，求所换电源的电压。

6．在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压恒定不变，闭合开关S后，在滑片P从a端移动到b端的过程中，电流表的示数I与电压表的示数U的变化关系如图乙所示

（1）设R1两端电压的变化量为∆U1，对应的电流的变化量为∆I1，试推证；

（2）求R1的阻值大小。

7．某物理兴趣小组设计了一个拉力传感器，工作原理如图所示。其中、均为绝缘材料。将固定在地面上，、间是可伸缩导线（电阻不计），弹簧上端和滑动变阻器的滑片固定在一起，电源电压为，拉力竖直向上。闭合开关s，当拉力为时，电流表示数为，电压表的示数为。

（1）拉力为时，求接入电路的阻值大小；

（2）拉力为时，求电阻的阻值；

（3）已知拉力的大小与滑动变阻器接入电路的阻值大小成正比例关系，即：，求k的数值；拉动，当电压表示数为时，求拉力的大小。

8．如图所示的电路中，电流表使用的量程为0~0.6A，电压表使用的量程为0~15V，定值电阻R=20Ω，滑动变阻器最大阻值为80Ω，开关S闭合，将滑片P从最右端B点移至滑动变阻器的中点时，电压表示数为6V。求：

（1）滑片P在中点时，通过电阻R的电流是多少？

（2）电源电压是多少？

（3）为保证电表安全，滑动变阻器接入电路中阻值的取值范围。

9．如图所示，电源电压保持不变，R1＝5 Ω。

（1）当开关S1闭合，S2断开，滑片P滑至最左端时，电压表示数为6V，电流表示数为0.3A，滑动变阻器的最大阻值为多少？

（2）当开关S1、S2均闭合，滑片P滑至最右端时，电流表的示数是1.5A，求电阻R2的阻值?

10．在图甲所示的电路中，电源电压为18伏且保持不变，电阻的阻值为10欧，滑动变阻器标有“20欧2安”字样。闭合开关S，电流表的示数为1安，电压表、电流表的表盘如图乙（a）（b）所示。

（1）求电压表的示数；

（2）求滑动变阻器连入电路的阻值；

（3）移动滑动变阻器滑片P，使电流表示数变化量最大，求最大变化量。

11．如图甲所示电路，滑动变阻器R2最大阻值为20Ω，灯泡上标有“6V，0.5A”字样，其U-I图像如图乙所示，电流表量程均为0〜0.6A，当开关S、S1、S2都闭合时灯正常发光，当开关S、S2闭合、S1断开，R2滑片在某一位置时，电流表示A1、A2示数均为0.4A，求：

（1）电源电压；

（2）开关怎样通断、滑动变阻器怎样调节，此电路的总电阻最小，请计算出总电阻（结果保留两位小数）；

（3）当开关S闭合、S1、S2断开时，R2的最小值。

12．如图甲所示电路，电源电压可调，R为标有“1A”字样的滑动变阻器，电流表量程为0～3A，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：

（1）L1正常发光时的电阻；

（2）若只闭合开关S1，电源电压调节为10V，滑片P滑至中点时小灯泡正常发光，滑动变阻器的最大阻值；

（3）若不清楚电路中各开关闭合或断开的状态，滑动变阻器滑片P的移动范围为2Ω至最大阻值处，现移动滑片P同时调节电源电压，使电路中两个小灯泡均发光且有小灯泡正常发光，电路中各元件均安全工作，①试判断此时开关的状态；②求当小灯泡正常发光时，电路总电功率的变化范围。
