2022年中考物理二轮复习练习透镜及其应用

这是一份2022年中考物理二轮复习练习透镜及其应用，共6页。试卷主要包含了下列光路图正确的是等内容，欢迎下载使用。

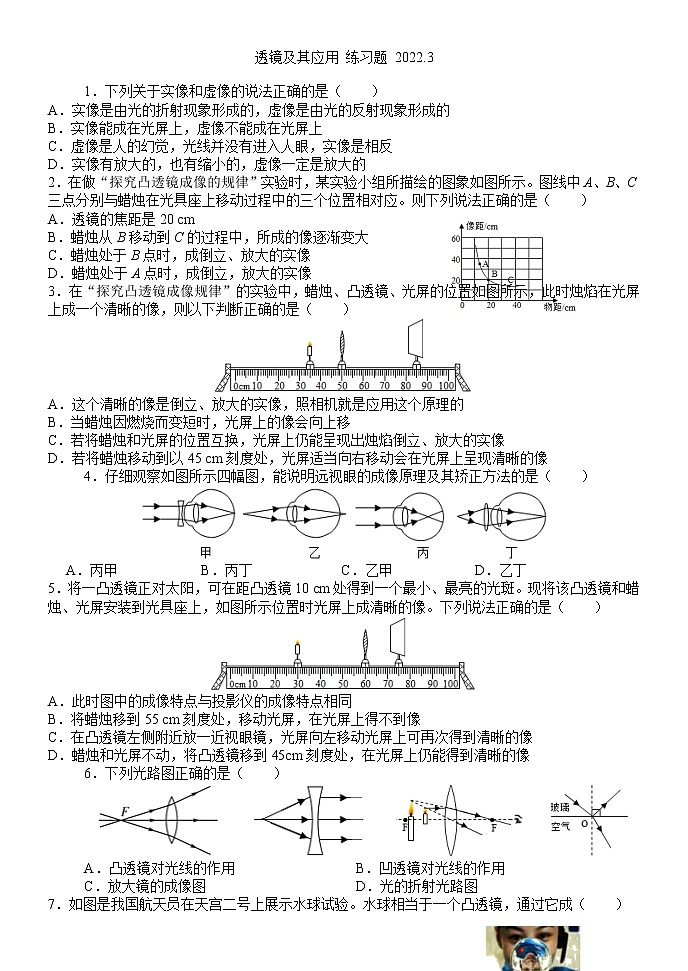

透镜及其应用 练习题 2022.3 1．下列关于实像和虚像的说法正确的是（　　）A．实像是由光的折射现象形成的，虚像是由光的反射现象形成的 B．实像能成在光屏上，虚像不能成在光屏上 C．虚像是人的幻觉，光线并没有进入人眼，实像是相反 D．实像有放大的，也有缩小的，虚像一定是放大的2．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图象如图所示。图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是（　　）A．透镜的焦距是20 cmB．蜡烛从B移动到C的过程中，所成的像逐渐变大C．蜡烛处于B点时，成倒立、放大的实像D．蜡烛处于A点时，成倒立，放大的实像3．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则以下判断正确的是（　　）A．这个清晰的像是倒立、放大的实像，照相机就是应用这个原理的 B．当蜡烛因燃烧而变短时，光屏上的像会向上移 C．若将蜡烛和光屏的位置互换，光屏上仍能呈现出烛焰倒立、放大的实像 D．若将蜡烛移动到以45 cm刻度处，光屏适当向右移动会在光屏上呈现清晰的像4．仔细观察如图所示四幅图，能说明远视眼的成像原理及其矫正方法的是（　　）A．丙甲 B．丙丁 C．乙甲 D．乙丁5．将一凸透镜正对太阳，可在距凸透镜10 cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，如图所示位置时光屏上成清晰的像。下列说法正确的是（　　）A．此时图中的成像特点与投影仪的成像特点相同B．将蜡烛移到55 cm刻度处，移动光屏，在光屏上得不到像C．在凸透镜左侧附近放一近视眼镜，光屏向左移动光屏上可再次得到清晰的像D．蜡烛和光屏不动，将凸透镜移到45cm刻度处，在光屏上仍能得到清晰的像6．下列光路图正确的是（　　）     A．凸透镜对光线的作用     B．凹透镜对光线的作用C．放大镜的成像图      D．光的折射光路图7．如图是我国航天员在天宫二号上展示水球试验。水球相当于一个凸透镜，通过它成（　　）A．正立、缩小的实像B．倒立、缩小的实像C．正立、放大的虚像D．倒立、放大的虚像8．如图，手机扫描二维码，相当于绘二码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是（　　）A．物体上的二维码是光源B．扫码时二维码要位于摄像头二倍焦距以外C．要使屏幕上二维码的像变大，只需将二维码远离手机D．影像传感器上成的是正立的实像9．如图所示，从P点发出的三条特殊光线经过凸透镜后会聚于P'点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在图的四种表示中，正确的是（     ）A．甲 B．乙 C．丙             D．丁10．如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（　　）A．透过水杯看到变“胖”的老鼠是虚像 B．装有水的圆柱形玻璃杯相当于一个凹透镜 C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的 D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些11．小明在光具座上做“研究凸透镜成像”的实验，当烛焰到凸透镜的距离为20 cm时，光屏到凸透镜的距离16 cm，此时在光屏上恰能成一个清晰的像，由此判断，他所用的凸透镜的焦距为（　　）A．一定在8 cm到9 cm之间       B．一定在10 cm到16 cm之间C．一定小于8 cm          D．一定在8 cm到10 cm之间12．初中毕业时摄影留念，全班合影后，改拍个人的校园纪念照，这时应该（　　）A．照相机离人近些，并增大暗箱长度 B．照相机离人远些，并缩短暗箱长度 C．照相机离人远些，并增大暗箱长度 D．照相机离人近些，并缩短暗箱长度13．某同学利用光具座、透镜、蜡烛、光屏探究凸透镜成像规律，记录物距u、像距v得到的图象如图所示，则（　　）A．当u＝10 cm时，成倒立、放大的像B．当＝7.5 m-1时，成倒立、放大的像C．当u＝20 cm时，成倒立、放大的像D．当＝4 m-1时，成倒立、缩小的像14.（多选）如图所示，小华在做凸透镜成像实验时，在蜡烛和凸透镜之间放上近视镜，调节光屏得到清晰的像，如果拿掉近视镜后，想在光屏上再次得到清晰的像，下列操作正确的是（　　）A．将蜡烛向左移动B．将蜡烛向右移动 C．将光屏向左移动D．将光屏向右移动15．（多选）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（　　）A．光屏上的像是倒立、放大的实像，投影仪是根据该原理制成的         B．光屏上的像是倒立、缩小的实像，照相机是根据该原理制成的
C．若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像   D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜       第15题        第16题16．（多选）如图所示，小丽和小明相距2 m，通过同一块焦距为15 cm的凸透镜观看对方，小明刚好通过透镜能看到小丽眼睛正立的像，则下列说法中正确的是（　　）A．此时小丽的眼睛在凸透镜的一倍焦距以内 B．若图片中小丽的手将透镜水平向右移动一定距离，小明看到正立的像有可能变大 C．小丽从透镜中看不到小明的像                         D．小丽从透镜中看到小明倒立缩小的像二、填空题17．小明用手机拍照，发现手机镜头过于靠近拍摄对象时（如图所示）无法正常对焦，拍出的照片模糊，此时像成在感光器（相当于光屏）        （选填“前”或“后”）。小明发现将        透镜紧靠在手机镜头上可以解决这一问题，从而理解了手机微距镜头的工作原理。  18．一位同学用类似图所示的器材做实验，先用焦距为20cm的透镜甲进行实验，在屏上得打了清晰地缩小实像。接下来他想改用10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，要在光屏上成清晰的像，光屏应该        （填“靠近”或“远离”）凸透镜，此时的像比原来        （填“变大”或“变小”）。19．用放大镜观察细小物体时，应该把物体放在凸透镜        （填“一倍焦距以内”、“一二倍焦距之间”或“二倍焦距以外”），为了使看到的像再大一些，应将放大镜适当        （填“靠近”或“远离”）细小物体      20．探究“凸透镜成实像时，像与物的大小关系”时，应使物距        焦距（填“大于”或“小于”），该实验至少收集        数据。21．显微镜的物镜成像特点与        相同，目镜成像特点与        相同。（均填“照相机”、“投影仪”或“放大镜”）22．望远镜的物镜成像特点与        相同，目镜成像特点与        相同。（均填“照相机”、“投影仪”或“放大镜”）三、作图题23．请画出两束入射光线对应的折射光线。24．如图所示，请补充完整凸透镜的两条入射光线和平面镜的反射光线。      四、实验题25．已知凸透镜成实像时，像距与物距和焦距有关。在探究“凸透镜成实像时像距与物距的关系”的实验中，所用的实验器材有：光具座、凸透镜、光屏和蜡烛等。（1）将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使        、凸透镜和光屏三者的中心大在同一高度上。（2）记录的实验数据如下表。f＝10.0 cm物距u/cm14.016.018.020.022.024.0像距v/cm35.026.022.020.018.0 ①如图所示，当物距为24.0 cm时，光屏上呈清晰的像，此时的像距为        cm。②请在方格纸上画出像距与物距的关系图象。（3）根据图象可以得到的结论为                                        。（4）为了使实验结论具有普遍性，应该                                        。26．实验课上，同学们分组探究“物距大于一倍焦距小于二倍焦距时，凸透镜成像的虚实、正倒和大小”。某小组选用的实验器材有：光具座。“F”形LED发光体。凸透镜（焦距为10 cm）。光屏和刻度尺（量程为0～30 cm）。（1）第一次实验时，该小组调整好LED发光体、凸透镜和光屏的高度。如图甲所示。将发光体固定在光具座的零刻度线上，通过移动        来达到预设的物距。（2）调整物距后。移动光屏承接到倒立的实像。该小组发现这个像的高度与发光体很接近，依靠视觉很难比较该像与发光体的大小关系。为了能确定两者的大小关系。则接下来的实验操作是：                                                        。在本次实验中。光屏上的像和凸透镜的位置如图乙所示。则像距v1＝        cm。（3）该小组继续进行实验。记录的实验数据如下表。凸透镜的焦距f＝10 cm实验次数物距u/cm像的虚实像的正倒像的大小像距v/cm119.0实像倒立放大v1216.0实像倒立放大26.9313.0实像倒立放大43.6分析表中信息，可以得出的探究结论是：                                        。（4）得出结论后。该小组与其他小组进行交流。他们发现其他小组选取了不同焦距的凸透镜进行实验，也得到了与自己相同的结论。这样使该探究的结论更                。27．在“探究凸透镜成实像的规律”实验中，小华探究：“凸透镜成实像时，像的大小、像距大小分别与物距大小的关系”。提供器材：焦距未知的凸透镜若干，一个高度H为3.00 cm的箭头型发光体S、平行光源、光屏和光具座等进行实验。（1）凸透镜成实像的条件是                。（2）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了个最小、最亮的光斑。由图可知，凸透镜对光线具有        作用，该凸透镜的焦距是        cm。（3）如图乙，将发光体S、凸透镜、光屏依次放在光具座上，调节发光体、凸透镜、光屏三者的        大致在同一高度上，使得实验时，发光体S的像能成在光屏的中央。（4）正确安装和调节实验器材，按表中的物距依次进行实验，每次都使光屏上发光体的像最清晰，并将相应的像距v成像高度h记录在表中。物高H＝3.00 cm实验序号物距u/cm像距v/cm像高h/cm15012.50.7523514.01.2033015.01.5042020.03.0051822.53.7561530.06.0071260.0　               　①分析表中的数据可得出：a.凸透镜成实像时，像距与物距的关系：                        。b.分析表中的第        和        列数据可以得出凸透镜成实像时，像的大小随物距的减小而增大。②分析实验序号4中的数据及相关条件，小华同学得出“当像距等于物距时，凸透镜成等大的实像”这个结论。你觉得可以吗？请说明理由                        。③进一步分析比较实验序号1～6中的像距v、物距u、像高h及物高H的关系，请将实验序号7中的像高填写完整                                。 中山区一轮复习 第五章 透镜及其应用 练习题 答案2022.3 一、选择题1．B； 2．D； 3．B； 4．D； 5．B； 6．C； 7．B； 8．B； 9．A； 10．D； 11．A； 12．A； 13．D；14.BC  15.BC  16. ABC 二、填空题17．后；凸； 18．靠近；变小；19.一倍焦距以内；远离； 20.大于；3  21.投影仪；放大镜；   22.照相机；放大镜三、作图题   23~24．略  四、实验题25．烛焰；17.0；焦距一定，凸透镜成实像时，像距随物距的增大而减小得越来越慢；用焦距不同的凸透镜重复上述实验至少两次；  凸透镜；在光屏上画出一组等距的平行线，使相邻两线的距离等于LED发光体高度d；21.5；物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，物距越小，像距越大；具有普遍性； 27.　物距大于焦距时，凸透镜成实像　会聚　、10.0中心焦距一定，物距增大，像距减小，像距随物距的增大而减小第　2　和　4　列可以得出结论，但只进行一次实验得结论，实验结论不具有普遍性15.00
