北师大版九年级全册四 热机授课ppt课件
展开

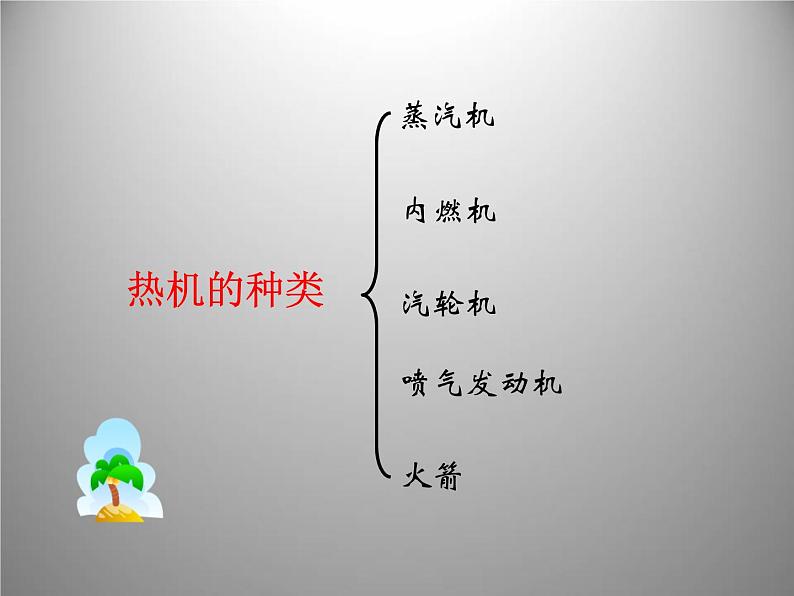

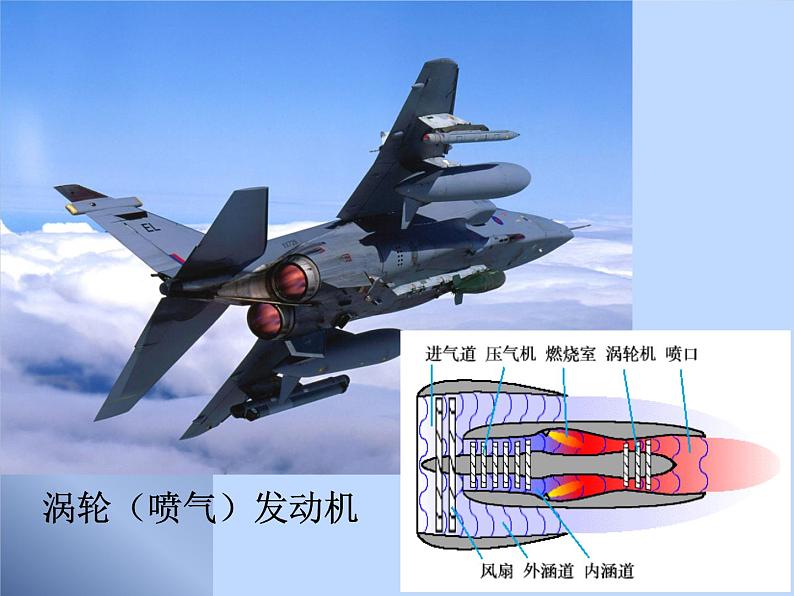

这是一份北师大版九年级全册四 热机授课ppt课件,共19页。PPT课件主要包含了看看你预习的收获如何,看到什么现象,有几种形式的能,热机的种类,蒸汽机,内燃机,汽轮机,喷气发动机,涡轮喷气发动机,汽油机等内容,欢迎下载使用。

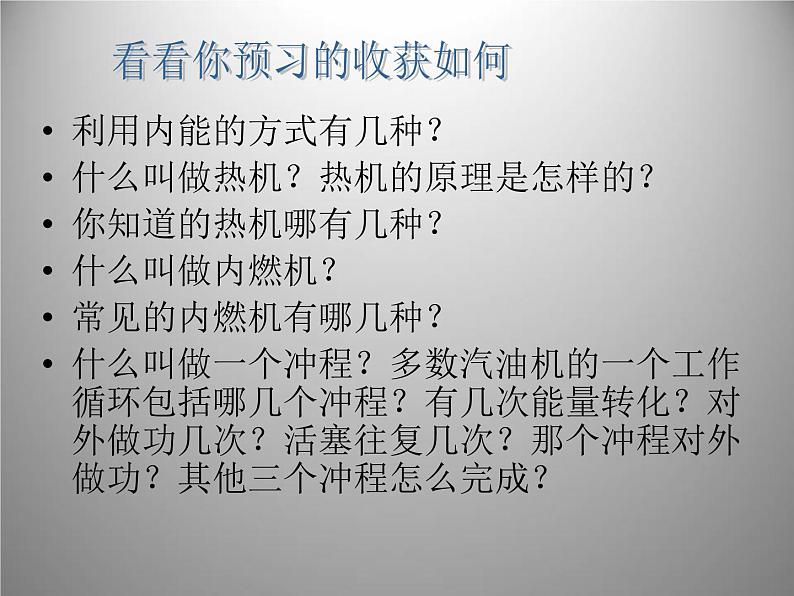

利用内能的方式有几种?什么叫做热机?热机的原理是怎样的?你知道的热机哪有几种?什么叫做内燃机?常见的内燃机有哪几种?什么叫做一个冲程?多数汽油机的一个工作循环包括哪几个冲程?有几次能量转化?对外做功几次?活塞往复几次?那个冲程对外做功?其他三个冲程怎么完成?
即将告别舞台的蒸汽机车
进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入气缸。
进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。
在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。
进气门打开,排气门关闭。活塞由上端向下端运动,将空气吸进气缸。
进气门和排气门都关闭,活塞向上运动,活塞把空气压缩得很小,空气的压强更大,温度更高。在压缩冲程末,缸内空气温度已超过柴油的着火点。
在压缩冲程末,从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
利用内能的方式有几种?什么叫做热机?热机的原理是怎样的?你知道的热机哪有几种?什么叫做内燃机?常见的内燃机有哪几种?什么叫做一个冲程?多数汽油机的一个工作循环包括哪几个冲程?有几次能量转化?对外做功几次?活塞往复几次?那个冲程对外做功?其他三个冲程怎么完成?
即将告别舞台的蒸汽机车
进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入气缸。
进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。
在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。
进气门打开,排气门关闭。活塞由上端向下端运动,将空气吸进气缸。
进气门和排气门都关闭,活塞向上运动,活塞把空气压缩得很小,空气的压强更大,温度更高。在压缩冲程末,缸内空气温度已超过柴油的着火点。
在压缩冲程末,从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
