中考计算专题复习电路故障问题探究课件PPT

展开

这是一份中考计算专题复习电路故障问题探究课件PPT，共12页。PPT课件主要包含了用电器出现的故障，变为0，不发光，灯L1短路，灯L1断路，灯L2短路，灯L2断路，各种仪表出现的故障，指针没有调零，正负接线柱接反等内容，欢迎下载使用。

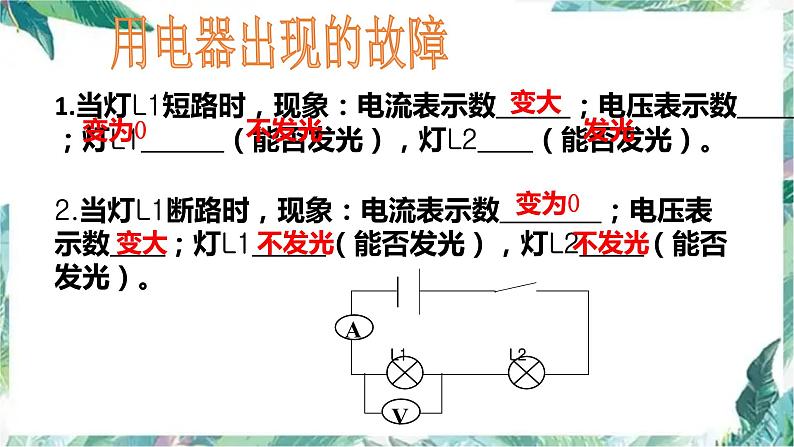

2.当灯L1断路时，现象：电流表示数；电压表示数；灯L1 （能否发光），灯L2 （能否发光）。
1.当灯L1短路时，现象：电流表示数；电压表示数；灯L1 （能否发光），灯L2 （能否发光）。

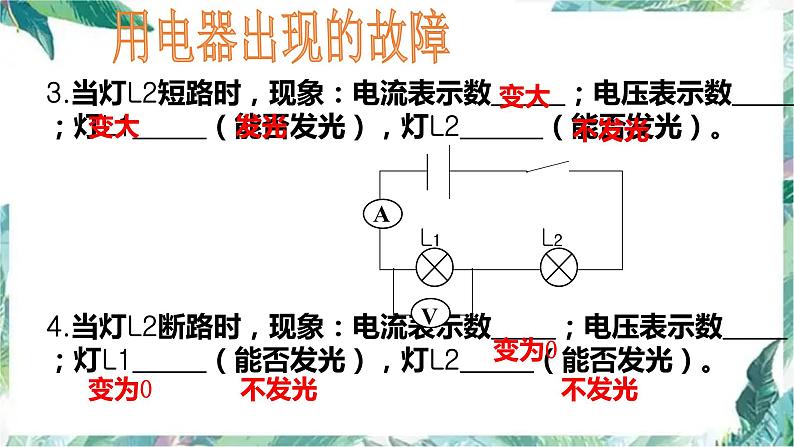

3.当灯L2短路时，现象：电流表示数；电压表示数；灯L1 （能否发光），灯L2 （能否发光）。4.当灯L2断路时，现象：电流表示数；电压表示数；灯L1 （能否发光），灯L2 （能否发光）。

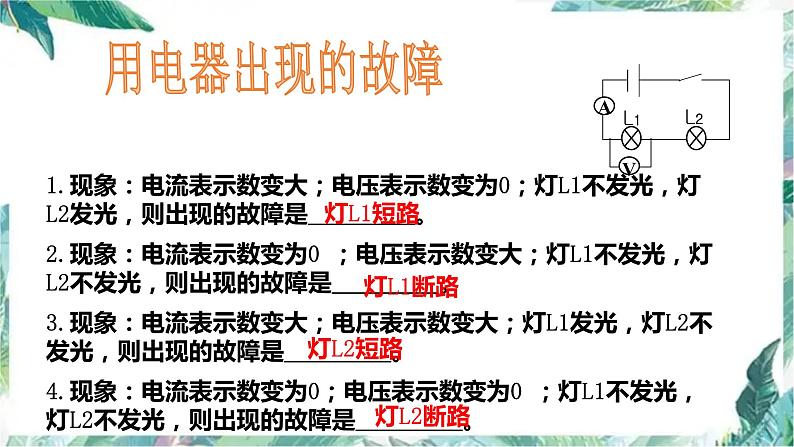

1.现象：电流表示数变大；电压表示数变为0；灯L1不发光，灯L2发光，则出现的故障是。2.现象：电流表示数变为0 ；电压表示数变大；灯L1不发光，灯L2不发光，则出现的故障是。 3.现象：电流表示数变大；电压表示数变大；灯L1发光，灯L2不发光，则出现的故障是。 4.现象：电流表示数变为0；电压表示数变为0 ；灯L1不发光，灯L2不发光，则出现的故障是。

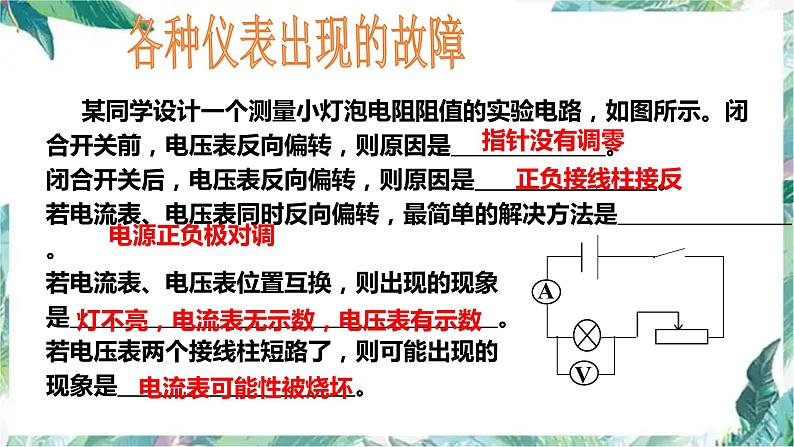

某同学设计一个测量小灯泡电阻阻值的实验电路，如图所示。闭合开关前，电压表反向偏转，则原因是。闭合开关后，电压表反向偏转，则原因是。若电流表、电压表同时反向偏转，最简单的解决方法是。若电流表、电压表位置互换，则出现的现象是。若电压表两个接线柱短路了，则可能出现的现象是。
灯不亮，电流表无示数，电压表有示数
滑动变阻器同时接入了下面两个接线柱
滑动变阻器同时接入了上面两个接线柱

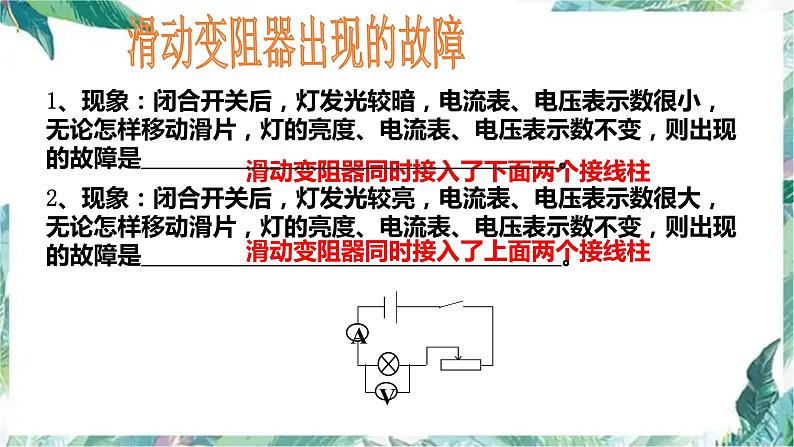

1、现象：闭合开关后，灯发光较暗，电流表、电压表示数很小，无论怎样移动滑片，灯的亮度、电流表、电压表示数不变，则出现的故障是。2、现象：闭合开关后，灯发光较亮，电流表、电压表示数很大，无论怎样移动滑片，灯的亮度、电流表、电压表示数不变，则出现的故障是。
3、现象：闭合开关后，滑动变阻器接线柱接法正确，无论怎样移动滑动变阻器的滑片，灯的亮度都不改变，你能设计出这样的电路吗？
如图所示，L1、L2、L3所在的电路可能出现了短路、开路、正常电路三种情况，现用一只标有“220V、40W”的灯泡L0（检验灯）接在干路上检验，你能够进行正确的判断吗？如何判断？
如图所示，这是一位同学设计电吹风的电路图，1.请指出电路图中的错误之处及可能出现的危害。2.如何改正，请画出改正后的电路图。
1.用电器出现的故障2.各种仪表出现的故障3.滑动变阻器出现的故障4.家庭电路中出现的故障5.电路设计中出现的故障
