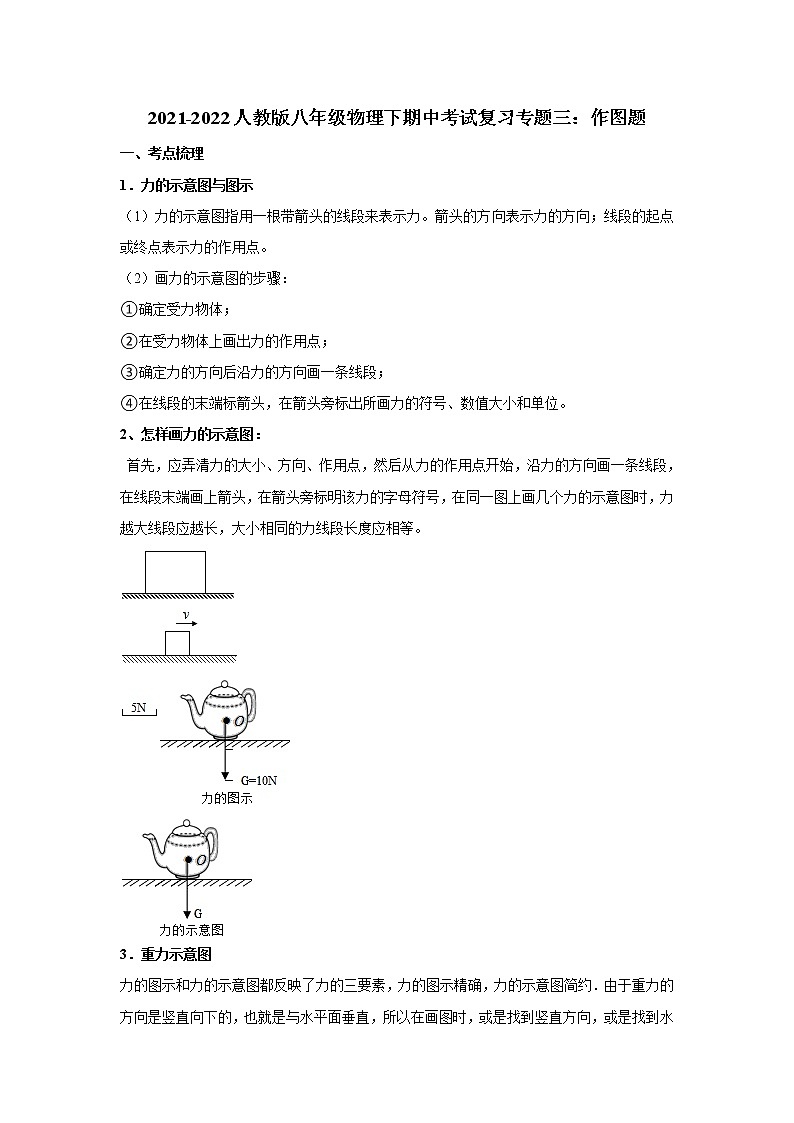

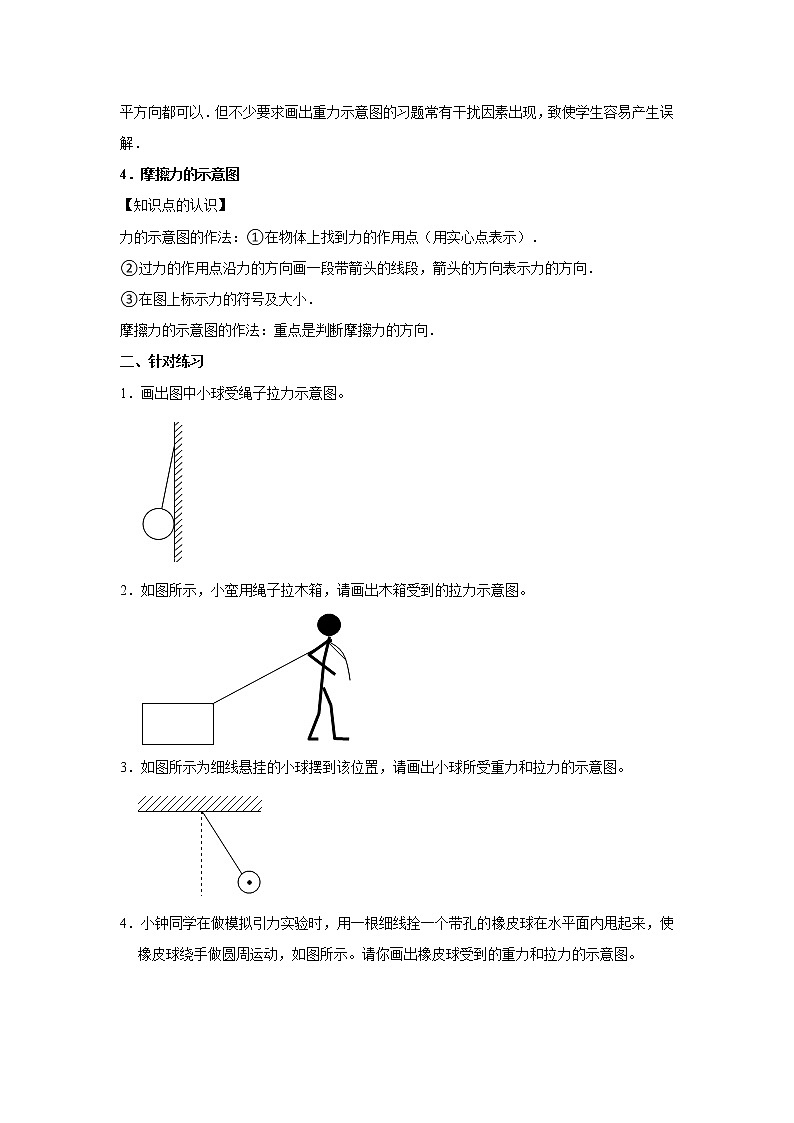

2021-2022人教版八年级物理下期中考试复习专题三：作图题一、考点梳理1．力的示意图与图示（1）力的示意图指用一根带箭头的线段来表示力。箭头的方向表示力的方向；线段的起点或终点表示力的作用点。（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位。2、怎样画力的示意图： 首先，应弄清力的大小、方向、作用点，然后从力的作用点开始，沿力的方向画一条线段，在线段末端画上箭头，在箭头旁标明该力的字母符号，在同一图上画几个力的示意图时，力越大线段应越长，大小相同的力线段长度应相等。3．重力示意图力的图示和力的示意图都反映了力的三要素，力的图示精确，力的示意图简约．由于重力的方向是竖直向下的，也就是与水平面垂直，所以在画图时，或是找到竖直方向，或是找到水平方向都可以．但不少要求画出重力示意图的习题常有干扰因素出现，致使学生容易产生误解．4．摩擦力的示意图【知识点的认识】力的示意图的作法：①在物体上找到力的作用点（用实心点表示）．②过力的作用点沿力的方向画一段带箭头的线段，箭头的方向表示力的方向．③在图上标示力的符号及大小．摩擦力的示意图的作法：重点是判断摩擦力的方向．二、针对练习1．画出图中小球受绳子拉力示意图。2．如图所示，小蛮用绳子拉木箱，请画出木箱受到的拉力示意图。3．如图所示为细线悬挂的小球摆到该位置，请画出小球所受重力和拉力的示意图。4．小钟同学在做模拟引力实验时，用一根细线拴一个带孔的橡皮球在水平面内甩起来，使橡皮球绕手做圆周运动，如图所示。请你画出橡皮球受到的重力和拉力的示意图。5．如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表面粗糙的小车上，请画出此时物块B的受力示意图。6．汽车车厢里挂着一个小球，某时刻出现如图所示的情景。（忽略空气对球的作用力）画出此时小球的受力示意图。7．画出物体对斜面压力的示意图。8．如图，一物体静止在斜面上，请在图中作出斜面所受压力的示意图。9．在如图所示中，重为2牛的物块静止在水平地面上，请用力的图示法画出该物块对地面的压力。10．如图所示，用压力F将物体压在竖直墙壁上静止，请在图中画出物体所受摩擦力的示意图。11．如图所示，用100N的力把一个重为10N的物体压在竖直墙壁上，物体处于静止状态，请在图中画出物体受到的摩擦力的示意图。12．如图所示是一辆静止在水平面上的小车，在其支架的杆上固定一个质量为m的小球，作出杆对小球作用力。13．如图，小球A用钢管固定在小车的支架上，小车向左做匀速直线运动，不计空气阻力，画出小球A受力的示意图。14．如图所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g小球，画出小球受到力的示意图。15．请在图中画出拇指对压缩的弹簧的弹力示意图。16．一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下运动，忽略空气阻力，画出小球在速度最低点瞬间的受力分析。
2022人教版八年级物理下期中考试复习专题三：作图题参考答案1．画出图中小球受绳子拉力示意图。【解答】解：小球受到的绳的拉力，方向沿绳子向上，作用点在绳子与小球的结合点上，从拉力的作用点，沿拉力的方向画一条有向线段，用F表示。如图：2．如图所示，小蛮用绳子拉木箱，请画出木箱受到的拉力示意图。【解答】解：拉力的作用点画在木箱与绳子的接触点，方向沿绳子斜向上，如图所示：3．如图所示为细线悬挂的小球摆到该位置，请画出小球所受重力和拉力的示意图。【解答】解：小球所受重力的方向是竖直向下的，重力的作用点在小球的中心，拉力作用小球的中心上，方向沿绳子斜向上，如图所示：4．小钟同学在做模拟引力实验时，用一根细线拴一个带孔的橡皮球在水平面内甩起来，使橡皮球绕手做圆周运动，如图所示。请你画出橡皮球受到的重力和拉力的示意图。【解答】解：从橡皮的重心分别沿竖直向下的方向和沿绳子指向手的方向画一条带箭头的线段表示重力和拉力，用符号G和F表示。如图所示：5．如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表面粗糙的小车上，请画出此时物块B的受力示意图。【解答】解：由图知小车向左运动，而小球A偏向左，说明小车向左做减速运动；由此知道物体B受到向右的摩擦力，此时物体B受到竖直向下的重力G、竖直向上的支持力F和水平向右的摩擦力f，如图所示：6．汽车车厢里挂着一个小球，某时刻出现如图所示的情景。（忽略空气对球的作用力）画出此时小球的受力示意图。【解答】解：小球受到竖直向下的重力G和沿绳子的拉力F的作用，作用点在小球的重心，过重心分别沿力的方向各画一条有向线段，并标出“G”和“F”，如图所示：7．画出物体对斜面压力的示意图。【解答】解：压力的作用点在接触面的中点处，从压力的作用点开始沿垂直于斜面向下的方向画一条线段，在线段的末端画上箭头，并标上符号F，如下图所示：8．如图，一物体静止在斜面上，请在图中作出斜面所受压力的示意图。【解答】解：在斜面上选取接触面的中点为压力的作用点，从压力作用点开始画一条垂直于斜面向下、带箭头的线段，符号为F；如图所示：9．在如图所示中，重为2牛的物块静止在水平地面上，请用力的图示法画出该物块对地面的压力。【解答】解：物块静止在水平地面上，对地面的压力大小F＝G＝2N，方向垂直于地面向下，作用点在接触面的中点处，选取1N为标度，则压力的图示如图所示：10．如图所示，用压力F将物体压在竖直墙壁上静止，请在图中画出物体所受摩擦力的示意图。【解答】解：物体处于静止状态，竖直方向上物体受到的重力与摩擦力是一对平衡力，重力的方向竖直向下，则摩擦力的方向是竖直向上的，作用点可选择在接触面的中点处，如图所示：11．如图所示，用100N的力把一个重为10N的物体压在竖直墙壁上，物体处于静止状态，请在图中画出物体受到的摩擦力的示意图。【解答】解：人为的压力水平向左，墙的支持力水平向右，重力竖直向下，摩擦力竖直向上，在这几个力的作用下，物体处于静止状态，所以水平方向上压力和支持力是二力平衡的，竖直方向上重力和摩擦力是二力平衡的。由于重力为10N，所以摩擦力也是10N．如图所示：12．如图所示是一辆静止在水平面上的小车，在其支架的杆上固定一个质量为m的小球，作出杆对小球作用力。【解答】解：球静止在杆的底端，即小球处于平衡状态，受平衡力作用。在竖直方向上，小球受到竖直向下的重力，根据二力平衡的条件可知，必然有一个力来平衡这个重力，所以可以确定杆子给小球一个竖直向上的支持力。如图所示：13．如图，小球A用钢管固定在小车的支架上，小车向左做匀速直线运动，不计空气阻力，画出小球A受力的示意图。【解答】解：小球随小车一起向左做匀速直线运动，处于平衡状态，不考虑空气阻力，小球在水平方向上不受力，在竖直方向上受到的重力和弯杆的拉力是一对平衡力，过小球重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，作图时应注意两条线段长度要等长，如图所示：。14．如图所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g小球，画出小球受到力的示意图。【解答】解：小球的重力G＝mg＝50×10﹣3kg×10N/kg＝0.5N，小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，根据二力平衡条件可知，小球还应受到一个竖直向上的力（杆对小球竖直向上的力F）与小球重力平衡，且F＝G＝0.5N。据此画出小球受到力的示意图如图所示：15．请在图中画出拇指对压缩的弹簧的弹力示意图。【解答】解：拇指对压缩的弹簧的弹力是由于拇指发生弹性形变产生的力，其受力物体时弹簧，施力物体是拇指，其弹簧受到的弹力示意图如下：    16．一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下运动，忽略空气阻力，画出小球在速度最低点瞬间的受力分析。【解答】解：忽略空气阻力，小球从高处下落到竖直放置的弹簧上并压缩弹簧向下时，刚开始由于重力大于弹力，做加速运动，由于小球在不断压缩弹簧，弹力越来越大，当弹力大于重力时，做减速运动，当小球在速度最低点瞬间时，弹力最大，此时弹力仍然大于重力，如图所示：
