2022年广东省佛山市南海区大沥镇许海初级中学中考物理模拟试题（一）(word版含答案)

这是一份2022年广东省佛山市南海区大沥镇许海初级中学中考物理模拟试题（一）(word版含答案)，共19页。试卷主要包含了考生务必保持答题卡的整洁等内容，欢迎下载使用。

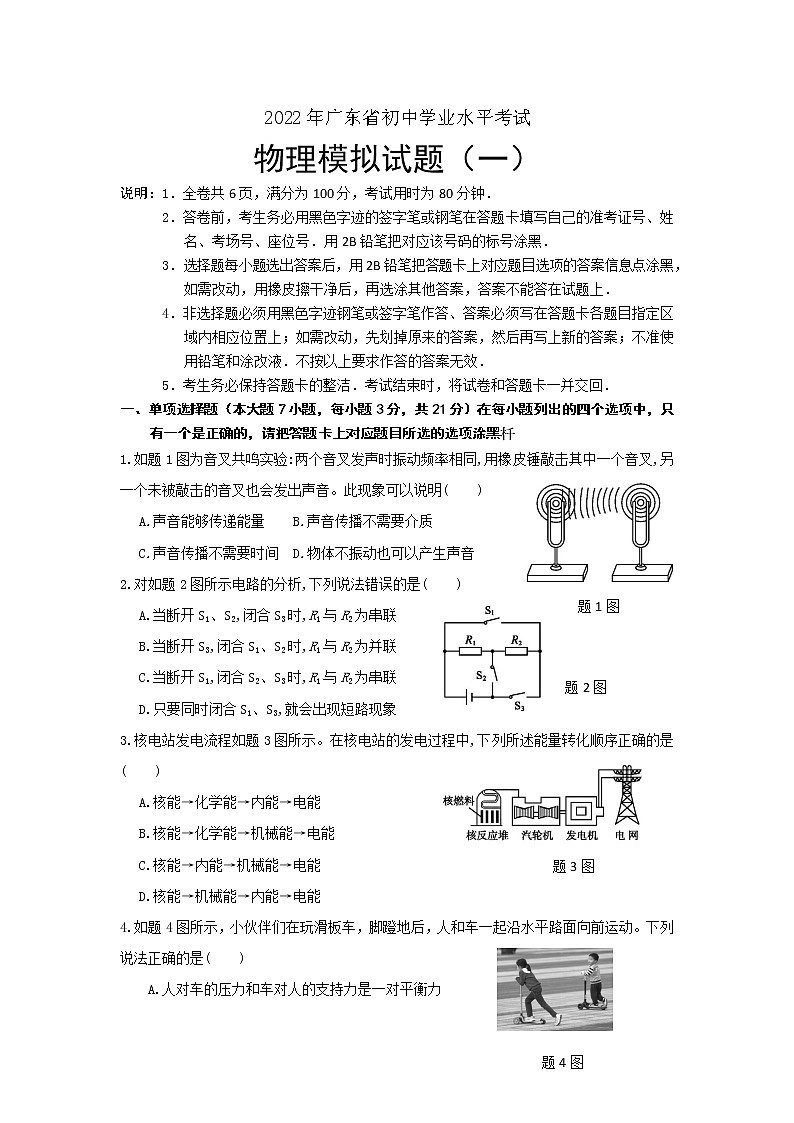

说明：1．全卷共6页，满分为100分，考试用时为80分钟．
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、考场号、座位号．用2B铅笔把对应该号码的标号涂黑．
3．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上．
4．非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液．不按以上要求作答的答案无效．
5．考生务必保持答题卡的整洁．考试结束时，将试卷和答题卡一并交回．
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑
1.如题1图为音叉共鸣实验:两个音叉发声时振动频率相同,用橡皮锤敲击其中一个音叉,另一个未被敲击的音叉也会发出声音。此现象可以说明( )
A.声音能够传递能量 B.声音传播不需要介质
C.声音传播不需要时间 D.物体不振动也可以产生声音
题1图
2.对如题2图所示电路的分析,下列说法错误的是( )
A.当断开S1、S2,闭合S3时,R1与R2为串联
B.当断开S3,闭合S1、S2时,R1与R2为并联
题2图
C.当断开S1,闭合S2、S3时,R1与R2为串联
D.只要同时闭合S1、S3,就会出现短路现象
3.核电站发电流程如题3图所示。在核电站的发电过程中,下列所述能量转化顺序正确的是( )
A.核能→化学能→内能→电能
B.核能→化学能→机械能→电能
题3图
C.核能→内能→机械能→电能
D.核能→机械能→内能→电能
4.如题4图所示，小伙伴们在玩滑板车，脚蹬地后，人和车一起沿水平路面向前运动。下列说法正确的是( )
题4图
A.人对车的压力和车对人的支持力是一对平衡力
B.蹬地时，地面对脚的支持力是由于地面形变产生的
C.停止蹬地后，车最终会停下来，说明运动需要力来维持
D.车在滑行过程中所受的力突然全部消失，车将立即停下来

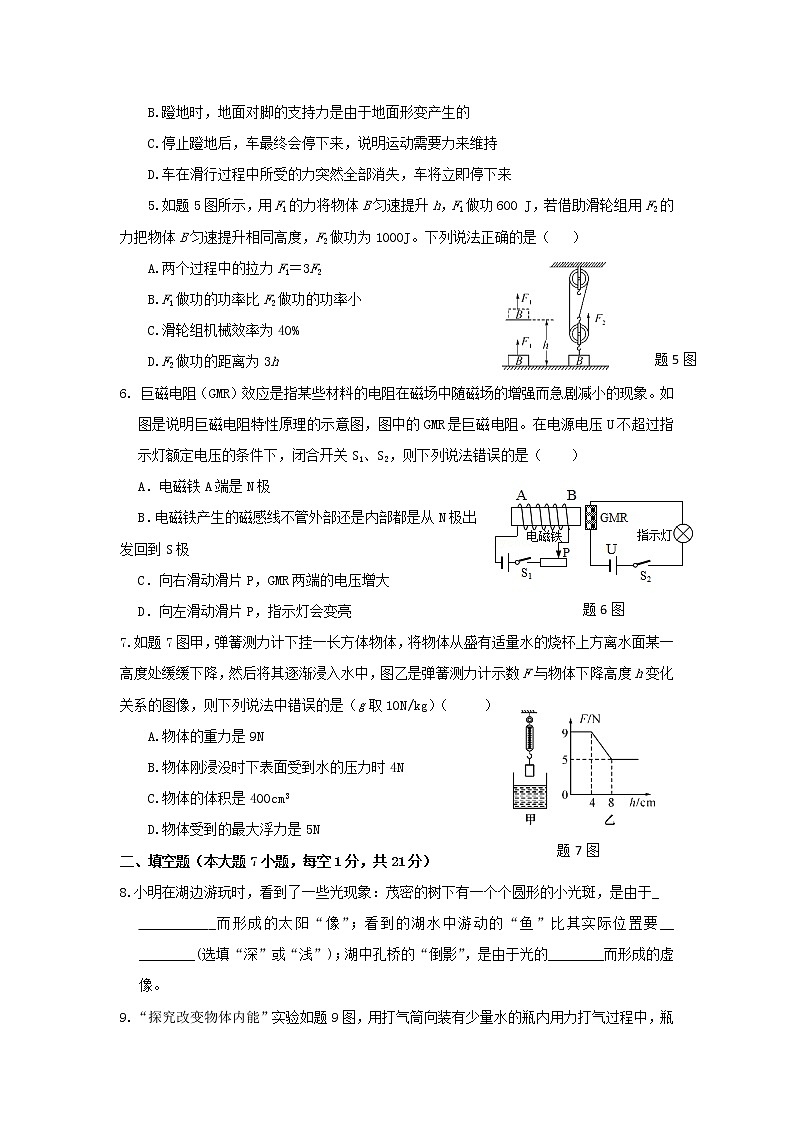

5.如题5图所示，用F1的力将物体B匀速提升h，F1做功600 J，若借助滑轮组用F2的力把物体B匀速提升相同高度，F2做功为1000J。下列说法正确的是（ ）
A.两个过程中的拉力F1＝3F2
B.F1做功的功率比F2做功的功率小
题5图
C.滑轮组机械效率为40%
D.F2做功的距离为3h
6. 巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则下列说法错误的是（ ）
A．电磁铁A端是N极
B．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极
题6图
C．向右滑动滑片P，GMR两端的电压增大
D．向左滑动滑片P，指示灯会变亮
7.如题7图甲，弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中，图乙是弹簧测力计示数F与物体下降高度h变化关系的图像，则下列说法中错误的是（g取10N/kg）（ ）
A.物体的重力是9N
B.物体刚浸没时下表面受到水的压力时4N
C.物体的体积是400cm3
题7图
D.物体受到的最大浮力是5N
二、填空题（本大题7小题，每空1分，共21分）
8.小明在湖边游玩时，看到了一些光现象：茂密的树下有一个个圆形的小光斑，是由于_
_而形成的太阳“像”；看到的湖水中游动的“鱼”比其实际位置要__ ________(选填“深”或“浅”)；湖中孔桥的“倒影”，是由于光的________而形成的虚像。

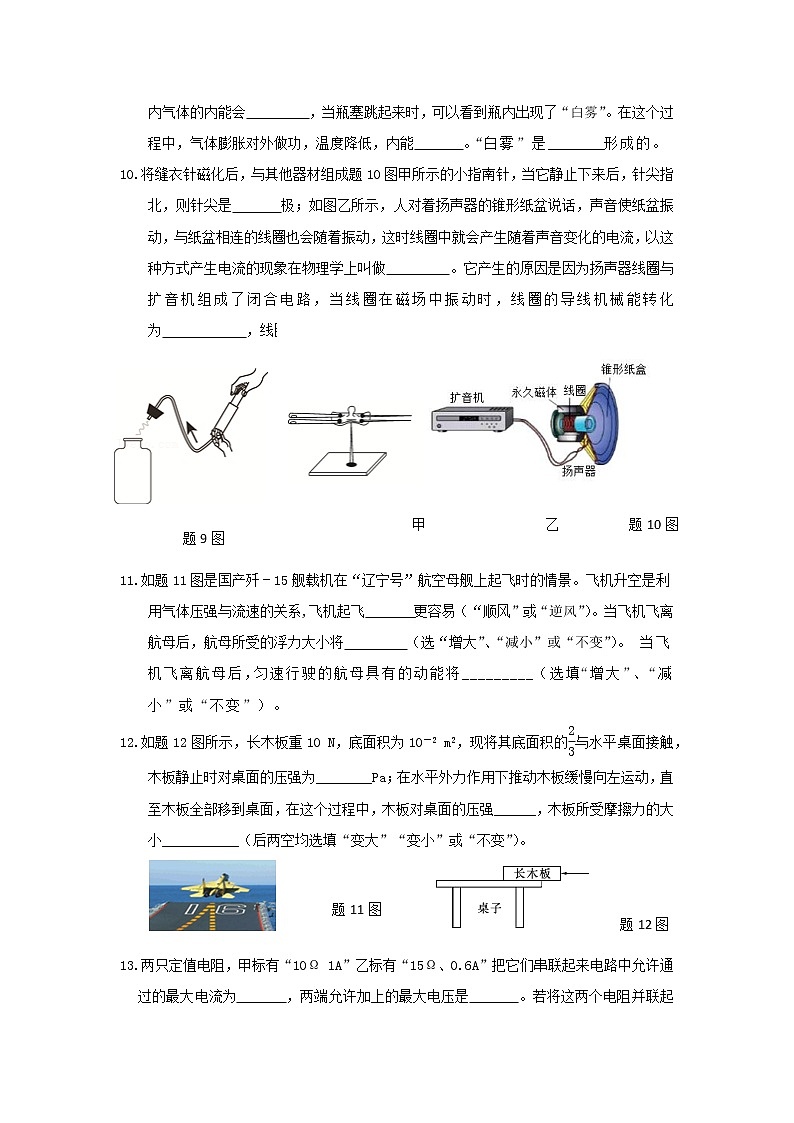

9.“探究改变物体内能”实验如题9图，用打气筒向装有少量水的瓶内用力打气过程中，瓶内气体的内能会 ，当瓶塞跳起来时，可以看到瓶内出现了“白雾”。在这个过程中，气体膨胀对外做功，温度降低，内能 。“白雾”是________形成的。
甲 乙 题10图
10.将缝衣针磁化后，与其他器材组成题10图甲所示的小指南针，当它静止下来后，针尖指北，则针尖是 极；如图乙所示，人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动，这时线圈中就会产生随着声音变化的电流，以这种方式产生电流的现象在物理学上叫做 。它产生的原因是因为扬声器线圈与扩音机组成了闭合电路，当线圈在磁场中振动时，线圈的导线机械能转化为 ，线圈中产生感应电流。
题9图
11.如题11图是国产歼﹣15舰载机在“辽宁号”航空母舰上起飞时的情景。飞机升空是利用气体压强与流速的关系,飞机起飞 更容易（“顺风”或“逆风”）。当飞机飞离航母后，航母所受的浮力大小将 （选“增大”、“减小”或“不变”）。 当飞机飞离航母后，匀速行驶的航母具有的动能将_________（选填“增大”、“减小”或“不变”）。
12.如题12图所示，长木板重10 N，底面积为10－2 m2，现将其底面积的 eq \f(2,3) 与水平桌面接触，木板静止时对桌面的压强为________Pa；在水平外力作用下推动木板缓慢向左运动，直至木板全部移到桌面，在这个过程中，木板对桌面的压强______，木板所受摩擦力的大小___________（后两空均选填“变大”“变小”或“不变”）。
题12图
题11图
13.两只定值电阻，甲标有“10Ω 1A”乙标有“15Ω、0.6A”把它们串联起来电路中允许通过的最大电流为 ，两端允许加上的最大电压是 。若将这两个电阻并联起来接入电路中则干路中允许通过的最大电流是 A。
14.如题14图甲所示是小明设计的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图像如图乙所示。小灯泡的额定功率为 _____ W。电阻丝AB的阻值是 ______ Ω，当AB连入的阻值为2.5Ω时，小灯泡的功率为3.2W，此时灯丝的电阻为 _____ Ω。
题14图
三、作图题（共7分）
15（1）如题15-1图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。
（2）如题15-2图所示，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图。
（3）如题15-3图画出两盏灯的连线，并接入家庭电路。要求开关控制两盏灯，且每盏灯都能正常发光。

题15-1图
题15-2图
题15-3图
四、实验题（本大题3小题，共20分）
16(7分)（1）在题16-1图甲中，物体A的长度是 cm；在图乙中，弹簧测力计的示数是 _______N；在图丙中电能表的示数是 kW•h。
题16-1图
（2）探究水沸腾时温度变化规律的实验中，水温升高到90℃开始计时，每隔1min读一次温度计的示数，直到水沸腾2min后停止，数据记录在表中。
= 1 \* GB3 ①组装器材时，组装顺序是_________（选填“自下而上”或“自上而下”）。
= 2 \* GB3 ②第5min时温度计的示数如题16-2图甲所示，此时水的温度为 ℃。
= 3 \* GB3 ③根据记录的数据，在图乙坐标系中画出温度随时间变化的图像。
= 4 \* GB3 ④停止加热，水不能继续沸腾，说明沸腾过程中水需要继续 。
题16-2图
17. (6分)如题17图甲所示是某实验小组“测量小灯泡的电功率”的实验电路，电源电压恒为6V，小灯泡的额定电压为3.8V（电阻约为10Ω）。
题17图

（1）连接电路时，开关应处于 状态；闭合开关前，滑动变阻器滑片应置于________（选填“A”或“B”）端。
（2）当电压表的示数为3.8 V时，电流表的示数如图乙所示，小灯泡的额定功率为______ W。在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示数变为0，电压表示数接近6V，则故障可能是小灯泡 ____ （选填“短路”或“断路”）。
（3）完成测量后，同学们找来几个不同阻值的定值电阻替换小灯泡，探究电流与电阻的关系。接10Ω电阻时，电流表的示数为0.2A；换接20Ω的电阻后，闭合开关，应将滑动变阻器的滑片向 ____ （选填“A”或“B”）端移动，使电压表的示数为 V，读出电流表的示数；继续换接余下的电阻进行实验即可得出结论。
18. (7分)在“探究凸透镜成像规律”的实验中，将蜡烛、焦距等于10 cm的凸透镜、光屏放在光具座上，如题18图所示。实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在同一高度，把凸透镜固定在50cm处。
题18图
(1)将蜡烛放在A点，光屏在B位置上，为了找到清晰的像，应将光屏向___ _(选填“左”或“右”)移动。
(2)依次改变蜡烛的位置，移动光屏，直到找到清晰的像。记录的数据如表所示：
①在1～4次实验中，所成的像为倒立、______的实像。
②第6次的像比第5次的_______(选填“大”或“小”)。
(3)将蜡烛放在C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向_________(选填“左”或“右”)移动。
【问题补充】
(4)实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上 _____ (选填字母代号)。
A．只出现烛焰像的上半部分
B．只出现烛焰像的下半部分
C．出现烛焰完整的像，但像变小了
D．像仍然是完整的，且大小不变，只是变暗了
(5)当光屏上呈现烛焰清晰缩小的像时，将蜡烛和光屏的位置对调，仍能在光屏上接收到清晰放大的像，出现这种现象的原因是光发生折射时，光路具有 。
(6)实验时，在光屏上得到了一个清晰的像，但像的位置偏高，你的解决方法是 。
五、计算题(本大题2小题，共13分)
19．（6分）如题19图甲是某新型太阳能汽车，该汽车的动力完全由安装在车顶的电池板收集的太阳能提供。汽车（包括司乘人员）的质量为1.2t，在水平路面上以恒定功率做直线运动的v﹣t图象如图乙，在前10s汽车通过的路程为100m。(取g=10N/kg)
题19图
（1）求汽车在20s内的平均速度；
（2）如汽车匀速行驶过程中所受阻力大小为车重的0.02倍，则汽车牵引力为多大？
（3）求汽车在0～20s内牵引力做的功。
20. （7分）小明家有一种电热壶内部简化电路如题20图，额定电压为220V。电热壶具有加热、保温两挡。保温挡的额定功率为110W，转到双触点开关，其接触1、2、3和4中的一个或两个时分别为关，加热或保温挡。R1、R2是两个阻值不变的发热元件，R2＝44Ω，现将电热壶接到220V的家庭电路中，求：
（1）R1的阻值；
（2）加热挡的电功率；
题20图
（3）若电热壶内装有1.1kg的水，现用加热挡使水升高55℃，加热效率为70%，则需要工作多少秒？[c水＝4.2×103J/（kg•℃）]
六、综合能力题（本大题3小题，每题6分，共18分）
21.小明利用实验室的器材测一块矿石的密度，他选用的器材有：天平（最大称量为200g）、量筒、烧杯、杠杆、弹簧测力计（量程为0～5N）、细线、水。（g＝10N/kg）
题21图
（1）小明同学首先进行估测，他感觉矿石比一瓶500ml的矿泉水还沉，于是他没有直接用天平来测矿石的质量，他的理由是 。
（2）小明用如题21图甲所示的方法借助杠杆来测量矿石质量
①实验前发现杠杆右端下沉，他应将平衡螺母向 调节（选填“左”或“右”），若未调节杠杆在水平位置平衡，就进行测量，则质量的测量值 （填“大于”、“等于”或“小于”）真实值。
②小明用已调节好的杠杆进行实验，读出的弹簧测力计示数为1.8N，则该矿石的质量m＝ kg。
（3）接着他用如图乙所示的方法测量矿石的体积，他的做法是：
①将矿石放入烧杯，往烧杯中加入适量的水，让矿石浸没，在水面到达的位置做上标记；
②取出矿石，用量筒量取150mL水，倒入烧杯，直至达到标记位置为止，量筒中剩余的水如图丙所示，则矿石的体积V＝ cm3，矿石的密度ρ＝ kg/m3。
22．2020年6月23日，第55颗“北斗”卫星成功发射，自此“北斗”卫星导航系统组网成功，这标志着我国从航天大国迈向航天强国。
承担此次“北斗”卫星运载任务的是长征三号乙三级运载火箭。如题22图所示是三级运载火箭的结构示意图，三级火箭内都满载燃料。火箭发射升空时，先点燃第一级火箭，它的燃料用完后空壳自动脱离，这时第二级火箭开始工作，继续推动火箭加速运动。第二级火箭在燃料用完后空壳也自动脱离，接着第三级火箭开始工作，再次加速将卫星送至预定轨道，最终完成“星箭分离”。卫星到达预定轨道展开太阳能电池帆板，以一定的速度绕地球飞行。
请回答下列问题：
（1）火箭升空的动力来源于燃料燃烧释放的 能；卫星与地面设备通过 波传递信息。
（2）长征三号乙运载火箭，应选用热值 （选填“较大”或“较小”）的燃料。
（3）长征三号乙运载火箭在发射 “北斗”卫星过程中的能量转化与热机 冲程中的能量转化相同。
题22图
（4）火箭能达到的速度主要与燃料燃烧的喷射速度、火箭的“质量比”有关，若燃料的喷射速度一定，提高“质量比”。可提高火箭飞行速度。人们把火箭初始起飞时的总质量m0与燃料耗尽时的火箭结构质量m1之比称为“质量比”（即：）。请根据以上信息分析说明采用多级火箭为什么能提高火箭飞行速度。
23.某兴趣小组在阅读了半导体材料相关信息后，设计了如题23图甲的电路，现想将电流表（选用0～0.6A的量程）改为温度表盘，其中R2为多种半导体材料混合制成的电阻，其阻值随温度的变化关系如图乙。现将R2置于25℃的某温箱中，电流表示数恰为0.2A；若设计的此电路所能测量的最高温为75℃。则：
题23图
（1）该兴趣小组选用的电源电压大小为 V；定值电阻R1的阻值为 Ω；
（2）当R2的温度为28℃时，电阻R2的电功率为 W；
（3）写出通过R2的电流I2与其两端电压U2变化关系的函数表达式： ；
（4）改装成的温度表盘的刻度 （选填“均匀”或“不均匀”）；
（5）若在R1两端并联一个电压表，随着温箱温度的改变，电流表与电压表的示数____________（选填“成”或“不成”）正比。
2022年广东省初中学业水平考试物理模拟试题（一）
参考答案和评分标准
一、
1.【解析】一个音叉被敲击发声时,另一个没有被敲击的音叉也会跟着振动发声,此现象说明声音可以传递能量,故A正确；声音的传播需要介质,该实验中声音是靠空气传播的,故B错误；声音的传播有一定的速度,因此也需要一定的时间,故C错误；声音是由物体振动产生的,此实验不能证明物体不振动也可产生声音,故D错误。
2.【解析】当断开S1、S2,闭合S3时,R1与R2为顺次连接,是串联,故选项A正确；当断开S3,闭合S1、S2时,R1与R2为并列连接,是并联,故选项B正确；当断开S1,闭合S2、S3时,R2被短路,电路为R1的简单电路,故选项C错误；只要同时闭合S1、S3,电流从正极流出通过S1、S3直接流入电源负极,形成电源短路,故选项D正确。
3.【解析】核反应将核能转化为水的内能,水汽化推动汽轮机转动,将内能转化为汽轮机的机械能,汽轮机带动发电机工作过程中将机械能转化为电能,答案为C。
4.【解析】A.人对车的压力和车对人的支持力没有作用在同一个物体上，所以不是一对平衡力，故A错误；B.蹬地时，人的脚对地施加了一个力，地发生了形变，对人的脚产生了一个支持力，故B正确；C.停止蹬地后，车最终会停下来的原因是受到阻力的作用，说明力可以改变物体的运动状态，物体的运动不需要力来维持，故C错误；D.在滑行过程中所受到的力突然消失，根据牛顿第一定律可知，人和车将保持匀速直线运动，不会立即停下来，故D错误。
5.【解析】A.用F1的力将物体B匀速提升，F1＝G；由图可知，不计绳重与摩擦，拉力F2＝（G+G动），不知道提升物重与动滑轮重力的大小关系，无法确定F1与F2的关系，故A错误；
B.F1做功600J，F2做功为1000J，由于不知道做功的时间，根据P＝可知，无法判断F1、F2的功率关系，故B错误；C.F1做的功600J为使用滑轮组时做的有用功，F2做的功为1000J是总功，滑轮组的机械效率η＝＝×100%＝60%，故C错误；
D．由图可知，滑轮组n＝3，F2做功的距离，s＝nh＝3h，故D正确。
6.【解析】A.利用安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁的左端A为N极、右端B为S极。故A正确。B.只是在磁体外部，磁感线是从N极出发回到S极；故B错误。C.向右滑动滑片P，滑动变阻器接入电路的阻值变大，则电路电流减小，因此电磁铁磁性减弱，周围磁场减弱，GMB的阻值变大，则GMR两端的电压增大，故C正确；D.滑动变阻器的滑片P向左滑动过程中接入电路中电阻变小，电路中的电流变大，此时电磁铁的磁性变强；由右图可知，巨磁电阻和灯泡串联，因电阻在磁场中随磁场的增强而急剧减小，所以，此时巨磁电阻的阻值会变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，通过灯泡的电流变大，根据P＝I2R，可知灯泡的实际功率变大，灯泡变亮；故D正确。
7.【解析】由图像可知，当h＝0时，弹簧测力计示数为9N，此时物体在空气中，物体重力G＝F拉＝9 N；由图像可知，物体完全浸没后排开水的体积不再改变，受到的浮力不再改变，此时受到的浮力最大，物体受到的最大浮力F浮＝G－F＝9N－5N＝4N；由F浮＝ρ水gV排可得物体的体积V＝V排＝ eq \f(F浮,ρ水g) ＝ eq \f(4 N,1.0×103 kg/m3×10 N/kg) ＝4×10－4 m3＝400 cm3；物体刚浸没时，上表面受到水的压力为0，则下表面受到水的压力F下＝F浮＝4 N。
二、8. 光的直线传播 浅 反射
【解析】茂密的树下有一个个圆形的小光斑，属于小孔成像现象，是由于光沿直线传播而形成的太阳的“像”。水中的鱼反射的光线穿过水面，折射进入人眼，折射角大于入射角，即人眼逆着折射光线的方向看去，看到的是鱼经水面折射所成的虚像，且虚像在实际鱼的上方，所以从岸边看到水中“鱼”的位置比鱼实际位置要浅一些。湖中的孔桥的倒影，属于平面镜成像，是由于光的反射而形成的虚像。
9. 增加 减少 液化
【解析】用打气筒向装有少量水的瓶内用力打气过程中，对瓶内气体做功，瓶内气体的内能会增加；给瓶内打气，当瓶塞跳起时，可以看到瓶内出现白雾，说明水蒸气液化成了小水滴，在这个过程中，气体膨胀对外做功，温度降低，内能减少。
10.N 电磁感应 电能
【解析】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极（即地理北极），所以针尖是小磁针的N极。人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈（放置在一个永久磁体的磁场中）也随着振动，这时线圈就会做切割磁感线运动，会产生随着声音变化的电流，这是电磁感应现象，即磁生电。
11. 逆风 减小 减小
【解析】飞机逆风起飞时飞机的速度不需要加速到很大，飞机就可相对空气有一个较大的相对速度，从而获得足够的升力，故逆风起飞更容易。航母始终漂浮于水面上，由漂浮条件可知，浮力等于重力，即F浮＝G，当舰载机起飞后航母的重力G减小，因航母仍处于漂浮状态，故所受浮力F浮要减小。动能与质量和速度都有关，当飞机飞离航母时，匀速行驶的航母总质量变小，故动能减小。
12. 1.5×103 变小 不变
【解析】木板静止时对桌面的压力F＝G＝10N，受力面积S＝×10cm2＝×10×10﹣4m2＝m2，对桌面的压强p＝＝＝1.5×104Pa；在水平外力作用下推动木板缓慢向左运动，直至木板全部移到桌面，在这个过程中，木板对桌面的压力不变，受力面积变大，由p＝可知，对桌面的压强变小；在这个过程中，木板对桌面的压力不变，木板和桌面的接触面的粗糙程度不变，则受到的摩擦力不变。
13. 0.6A 15V 1.5
【解析】串联电路中各处的电流相等，两只电阻串联时，电路中的最大电流I＝I乙＝0.6A，
串联电路中总电阻等于各分电阻之和，由I＝可得，两端允许加的最大电压：
U＝I（R甲+R乙）＝0.6A×（10Ω+15Ω）＝15V；两电阻两端允许所加的最大电压：
U甲＝I甲R甲＝1A×10Ω＝10V，U乙＝I乙R乙＝0.6A×15Ω＝9V；因并联电路中各支路两端的电压相等，故两只电阻并联时，电路中的最大电压U′＝U乙＝9V，此时通过乙的电流为0.6A，通过甲的电流I甲′＝＝＝0.9A，故干路最大电流：I＝I甲′+I乙＝0.9A+0.6A＝1.5A。
14. 6 9 5
【解析】（1）小灯泡的额定电压为6V，从图乙可知此时通过灯泡的电流为1A，可知灯泡的额定功率PL＝ULIL＝6V×1A＝6W；（2）闭合开关，灯泡和电阻丝接入电路的部分串联，电压表测量电阻丝两端的电压。当滑片在最右端时，电阻丝接入电路的阻值为0，此时泡两端的电压为6V，可知电源电压为6V，当滑片在最左端时，电阻丝接入电路的阻值最大，此时电路中电流为0.5A，灯泡两端的电压为1.5V，可知此时灯泡的电阻RL＝＝＝3Ω，根据串联电路的特点可知此时电阻丝两端的电压UR＝6V﹣1.5V＝4.5V，根据欧姆定律可知电阻丝AB的阻值R＝＝＝9Ω；（3）当AB连入的阻值为2.5Ω时，小灯泡的功率为3.2W，设此时电路中电流为I′，此时灯丝的电阻为RL′，根据欧姆定律可知：I′＝＝①灯泡的功率PL′＝I′2RL′＝②由①②得：灯丝的电阻RL′＝5Ω。
三、15（1） （2） （3）

四、16.1（7分）（1）2.00 2.6 2016.5 （2） = 1 \* GB3 ①自下而上 = 2 \* GB3 ② 98
= 3 \* GB3 ③
= 4 \* GB3 ④ 吸收热量
【解析】（1）由图知：物体左侧与6.00cm对齐，物体右侧与8.00cm对齐，所以物体的长度为L＝8.00cm﹣6.00cm＝2.00cm；在弹簧测力计上，弹簧测力计的分度值为0.2N，弹簧测力计的示数为2N+0.6N=2.6N；电能表表盘标有“kW•h”，表示采用的计量单位是kW•h，此时的数字是“2016.5”，所以用电器消耗的电能为2016.5kW•h。
（2） = 1 \* GB3 ①为了利用酒精灯的外焰给烧杯充分加热，并且温度计不要碰到烧杯壁和烧杯底，应按照由下往上的顺序组装器材； = 2 \* GB3 ②图示温度计的分度值是1℃，液柱指在90℃上面第8个小格上，因此温度计示数为90℃+1℃×8＝98℃； = 3 \* GB3 ③根据数据描点连线即可，如上图； = 4 \* GB3 ④通过实验可知，水在沸腾过程中不断吸热，但温度保持不变。当停止加热，水不能继续沸腾，说明沸腾过程中水需要继续吸收热量。
17.（6分）(1) 断开 B (2) 1.14 断路 (3) B 2
【解析】（1）为了保护电路，连接电路时，开关应处于断开状态；闭合开关前，滑动变阻器滑片应置于最大值B端。
（2）由图甲知，电流表使用小量程，分度值0.02A，图乙知，当电压表的示数为3.8V时（灯泡正常发光），通过灯泡的电流为0.3A，所以小灯泡的额定功率P＝UI＝3.8V×0.3A＝1.14W；灯泡突然熄灭，电流表示数变为0，说明电路中有断路发生，而电压表示数接近6V，即电压表测电源电压，则故障可能是小灯泡断路；
（3）当电阻为10Ω时，电流表的示数为0.2A，由欧姆定律，电压表的示数：U＝I1R1＝0.2A×10Ω＝2V；根据串联分压原理可知，将定值电阻R由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；而探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V。
18.（7分）(1)左 (2)①缩小 ②大 (3)左 (4) D (5)可逆性
(6)将凸透镜向下调节(或将蜡烛向上调节或光屏向上调节)
【解析】（1）蜡烛放在A点时，物距大于二倍焦距，像距应该会在一倍至二倍焦距之间，故应将光屏向左移动。
（2）①在1～4次实验中，物距大于二倍焦距，所成的像应为倒立、缩小的实像。②第6次的像比第5次物体更靠近凸透镜，故像应更远离凸透镜，像便变大了；(3)将蜡烛放在C点成虚像，像和物移动的方向相同，希望看到更大的虚像，则像要远离凸透镜，那么蜡烛也应远离凸透镜，即蜡烛向左移动；(4)实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，只会使透过的光线减少，成像更暗，但仍能成完整的像；(5)无论光发生反射还是折射，光都遵循光路可逆；（6）利用光经过凸透镜光心的光会沿直线传播的特点，若实验时像的位置偏高，可采用三种方法进行调节：将凸透镜向下调节，或将蜡烛向上调节，或光屏向上调节。
五、19.(6分)【解析】
（1）汽车在10s—20s内做匀速直线运动，
s2=v2t2=15m/s×(20-10)s=150m, (1分)
汽车20s内通过的总路程为s=s1+s2=100m+150m=250m
汽车在20s内的平均速度v=st=250m20s=12.5m/s; (1分)
（2）由题可知汽车的质量为m＝1.2t＝1.2×103kg，
汽车所受的重力为G＝mg＝1.2×103kg×10N/kg＝1.2×104N， (1分)
汽车所受阻力为f＝0.02G＝0.02×1.2×104N＝240N，
因为汽车匀速行驶，牵引力与阻力是一对平衡力，大小相等，
所以牵引力F＝f＝240N； (1分)
（3）由图乙可知，汽车匀速行驶时，v＝15m/s
则汽车的恒定功率为：P＝Fv＝240N×15m/s＝3600W； (1分)
汽车在0～20s内牵引力做的功为：
W＝Pt＝3600W×20s＝7.2×104J； (1分)
答：（1）汽车在20s内的平均速度为12.5m/s；
（2）汽车牵引力为240N；
（3）汽车在0～20s内牵引力做的功为7.2×104J；
20.（7分）【解析】
（1）由电路图可知，双触点开关连接触点2和3时，电路为R1的简单电路，为保温状态；由P＝可得，R1的阻值：
R1＝＝＝440Ω； (2分)
（2）双触点开关连接触点3和4时，R1与R2并联，为加热状态，
则加热时电阻R2的功率：
P2＝＝＝1100W， (1分)
加热挡的电功率为：P加热＝P1+P2＝110W+1000W＝1210W； (1分)
（3）用加热挡把1.1kg的水升高55℃，水所吸收的热量：
Q吸＝c水m△t＝4.2×103J/（kg•℃）×1.1kg×55℃＝2.541×105J； (1分)
由η＝可得，消耗的电能为：
W＝＝＝3.63×105J， (1分)
由P＝可得，需要工作的时间为：
t＝＝＝300s。 (1分)
答：（1）R1的阻值为440Ω；（2）加热挡的电功率为1210W；（3）需要工作300s。
六、21.（6分）（1）矿石的质量超过了天平的最大称量值 （2）①左 大于 ② 540 （3）②120 4.5×103
【解析】（1）矿泉水的体积V＝500mL＝500cm3，由ρ＝ 可得，
矿泉水的质量：m＝ρV＝1g/cm3×500cm3＝500g，因为矿石的质量大于500g，而天平的最大称量为200g，因此不使用天平是因为矿石的质量超过了天平的最大称量值；
（2）①如图甲，实验前，将杠杆中点置于支架上，杠杆右端下沉，为了使它在水平位置平衡，应将杠杆的平衡螺母向左调节；
未调节杠杆在水平位置平衡，就进行测量，因杠杆右端下沉，杠杆重心偏右，杠杆重力的力臂不为零，弹簧测力计的拉力与物体对杠杆的拉力和杠杆重力使杠杆水平平衡，根据杠杆平衡条件计算出的物体重力偏大，测量出的物体质量偏大；
由杠杆平衡原理F1L1＝F2L2由图甲可知L1：L2＝3：1，又知F1＝1.8N，
所以矿石重力：G＝F2＝＝1.8N×＝5.4N，矿石的质量m＝＝＝0.54kg＝540g；
（3）②由图丙可知，量筒中液体的凹液面的底部与30mL刻度线相平，所以矿石的体积：V＝150mL﹣30mL＝120mL＝120cm3；
矿石的密度：ρ＝＝＝4.57g/cm3＝4.5×103kg/m3。
22. （6分）（1）内 电磁 （2）较大 （3）做功
（4）火箭初始起飞时的总质量m0保持不变，每级火箭脱离一次，m1减小一次，变大，根据燃料的喷射速度一定，提高“质量比”，可提高火箭的飞行速
【解析】
（1）燃料燃烧时发生化学变化，化学能转化为内能，即释放出内能；卫星在太空中，太空中没有介质，只能依靠电磁波传递信息；（2）为减小运载火箭的质量，所用燃料应具有较高的热值，燃烧时可以释放出更多的热量；（3）运载火箭在发射第35、36颗北斗导航卫星过程中，向下喷射出高温燃气流，将内能转化为机械能，此过程中与热机的做功冲程能量转化相同；（4）火箭初始起飞时的总质量m0保持不变，每级火箭脱离一次，m1减小一次，变大，根据燃料的喷射速度一定，提高“质量比”，可提高火箭的飞行速度，所以采用多级火箭能提高火箭飞行速度。
23. （6分）（1）4.5 5 （2）0.9 （3）I2＝ （4）不均匀 （5）成
【解析】（1）R2置于25℃的某温箱中，电流表示数恰为0.2A，由图知R2＝17.5Ω时，根据电阻的串联和欧姆定律，电源电压等于：
U＝（R1+R2）I1＝（R1+17.5Ω）×0.2A﹣﹣﹣﹣①
电流表选用0﹣0.6A的量程；由图象乙可知，R2的阻值随温度的升高而变小；当R2的温度最高为75℃时（电阻为R′2＝2.5Ω），电路的电阻最小，电路中的电流最大为0.6A；
根据电阻的串联和欧姆定律，电源电压等于：
U＝（R1+R′2）I2＝（R1+2.5Ω）×0.6A﹣﹣﹣﹣﹣②
因电源电压不变，由①②得：R1＝5Ω，U＝4.5V
（2）当R2的温度为28℃时，R2″＝10Ω，电路中电流为：
I′＝＝＝0.3A，
电阻R2的电功率为：
P2＝I′2R2＝（0.3A）2×10Ω＝0.9W；
（3）根据串联电路电流的规律，通过R2的电流I2与通过R1的电流相等，
根据串联电路的规律和欧姆定律有：
U＝U1+U2＝I2R1+U2，
I2＝＝；
（4）由（1）（2）知，当温度为25℃时，电流为0.2A；
当温度为28℃时，电流为0.3A；
当温度为75℃时，电流为0.6A；
故由电流表（选用0﹣0.6A的量程）改为的温度表盘的刻度不均匀；
（5）若在R1两端并联一个电压表，电压表则R1的电压，电流表测电路中的电流，因R1为定值电阻，根据I＝，故随着温箱温度的改变，电流表与电压表的示数成正比。
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
97
99
99
99
次数
1
2
3
4
5
6
物距/cm
40
35
30
25
20
15
像距/cm
13.5
14
15
16.7
20
30
题号
1
2
3
4
5
6
7
答案
A
C
C
B
D
B
D
