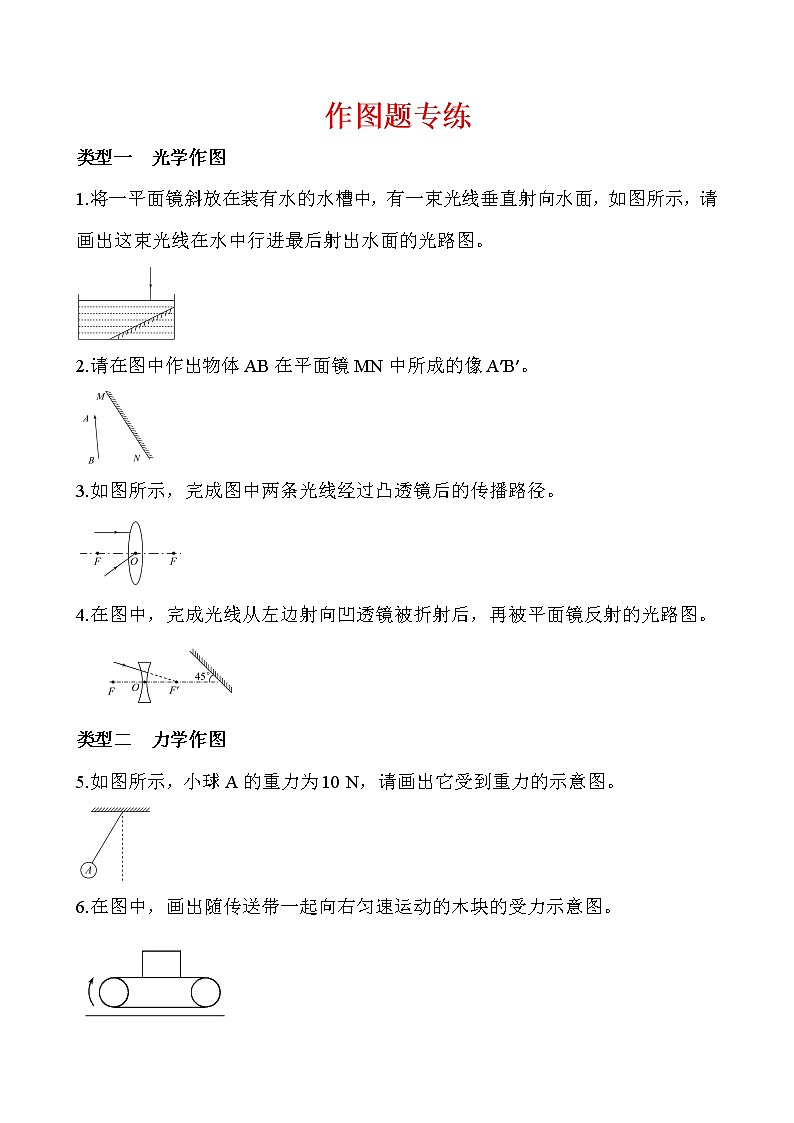

1.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

2.请在图中作出物体AB在平面镜MN中所成的像A′B′。

3.如图所示，完成图中两条光线经过凸透镜后的传播路径。

4.在图中，完成光线从左边射向凹透镜被折射后，再被平面镜反射的光路图。

类型二 力学作图
5.如图所示，小球A的重力为10 N，请画出它受到重力的示意图。

6.在图中，画出随传送带一起向右匀速运动的木块的受力示意图。

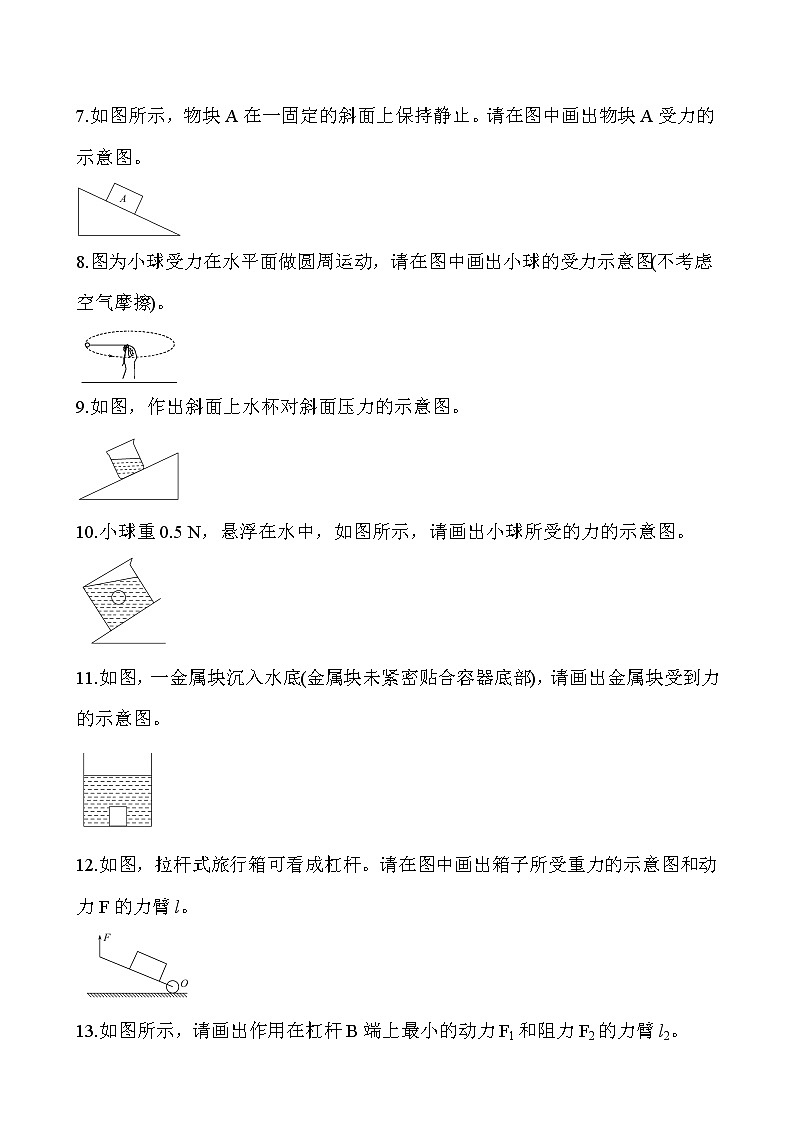

7.如图所示，物块A在一固定的斜面上保持静止。请在图中画出物块A受力的示意图。

8.图为小球受力在水平面做圆周运动，请在图中画出小球的受力示意图(不考虑空气摩擦)。
9.如图，作出斜面上水杯对斜面压力的示意图。
10.小球重0.5 N，悬浮在水中，如图所示，请画出小球所受的力的示意图。

11.如图，一金属块沉入水底(金属块未紧密贴合容器底部)，请画出金属块受到力的示意图。

12.如图，拉杆式旅行箱可看成杠杆。请在图中画出箱子所受重力的示意图和动力F的力臂l。
13.如图所示，请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2。
14.如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作一个杠杆，请你在图乙所示的示意图中画出施加在A点的最小动力F1和阻力F2的力臂。
类型三 电学作图
15.根据图中所示的电流方向，将电源、电流表、电压表三个元件符号正确填进电路空缺处，填入后电阻R和灯L都工作且电压表测灯L两端电压。

16.如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路图连接完整(要求:滑片P向右移动时，小灯泡变亮)。

17.如图所示，完成家庭电路的连接(要求:开关能控制螺口灯泡)。

18.如图所示，请根据通电螺线管的N极和磁感线的形状，标出磁铁A的两个磁极和电源的正负极。

19.如图所示是简单的火警自动报警装置所需的电路元件。其中温控开关在温度升高到某数值时自动闭合，常温时自动断开。要求:当发生火灾时红灯亮、电铃响，发出报警信号;正常情况下绿灯亮。请按上述要求，将图中元件连成一个火警报警器电路(a、b、c为三个接线柱，连线时不要交叉)。
作图题专练解析
类型一 光学作图
1.【解析】光从空气垂直射入水中，传播方向不变，根据光的反射定律画出经过平面镜后的反射光线，光线从水中斜射入空气中时，折射角大于入射角，据此作出折射光线。
答案:
2.【解析】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。
答案:
3.【解析】平行于主光轴的光线经凸透镜折射后将过焦点;过光心的光线经凸透镜折射后传播方向不改变。
答案:
4.【解析】对于凹透镜，入射光线延长过虚焦点的光线，折射光线与主光轴平行。该折射光线又平行于主光轴射入平面镜上，再作法线，由反射角等于入射角画出反射光线。
答案:
类型二 力学作图
5.【解析】小球的重心在球心上，从小球的重心开始竖直向下画一条带箭头的线段表示出重力，大小为G=10 N。
答案:
6.【解析】由于木块和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，大小相等，然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力。
答案:
7.【解析】物块A受到竖直向下的重力G、垂直于斜面向上的支持力F和沿斜面向上的摩擦力f的作用，过物块A的重心，沿各力的方向分别画一条有向线段，并分别用G、F和f表示。
答案:
8.【解析】分析可知，不考虑空气摩擦，小球共受到重力、拉力两个力的作用，作用点都在小球重心上，重力方向竖直向下，拉力的方向沿绳子向右，过小球重心，分别沿各力的方向画一条有向线段，并用字母G和F表示。
答案:
9.【解析】在斜面上选取水杯与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即压力示意图。
答案:
10.【解析】小球重0.5 N，悬浮在水中，受到的竖直向下的重力与竖直向上的浮力平衡，作用点画在重心上。
答案:
11.【解析】金属块沉入水底时，受力平衡，竖直向下的力为重力，竖直向上的力为浮力与支持力，作用点都画在重心上。
答案:
12.【解析】 重力方向竖直向下，从重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示;如图所示。拉杆箱的后轮为支点O，从O点向力F的作用线作垂线段，垂线段就是力F的力臂L。
答案:
13.【解析】本题考查最小动力问题的作图。由图可知，力F1作用在B点且垂直于OB时，力臂L1最大，此时力F1最小，力F1示意图如图所示;过支点作力F2作用线的垂线段，即可作出力臂L2。
答案:
14.【解析】根据杠杆平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，支点和力的作用点的连线为力臂时，力臂最大，则过力的作用点作力臂的垂线就是最小的力。连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力F1，OA即为动力臂L1，过O点作阻力F2作用线的垂线段，即为阻力F2的力臂L2。
答案:
类型三 电学作图
15.【解析】因为电压表测灯L两端电压，故电压表与L并联，所以中间一定为电压表，左边一定为电源，并且下边为正极，则右边为电流表。
答案:
16.【解析】滑片P向右移动时，小灯泡变亮，即电流变大电阻变小，故滑动变阻器右下接线柱连入电路中。
答案:
17.【解析】首先辨别上面三根线地线、火线、零线。(1)三孔插座的接法:上孔接地线;左孔接零线;右孔接火线。 (2)灯泡接法:火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
答案:
18.【解析】通电螺线管的左端为N极，其右端为S极;由图知，通电螺线管和磁铁A之间的磁感线呈排斥状，由同名磁极相互排斥可知，磁铁A的左侧为S极，右侧为N极;通电螺线管的左端为N极，由安培定则可知，电流从通电螺线管的右边流入，则电源右端为正极、左端为负极。
答案:
19.【解析】当温控开关断开时，绿灯亮;当温度升高时，温控开关会闭合，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合，红灯亮，警报响。
