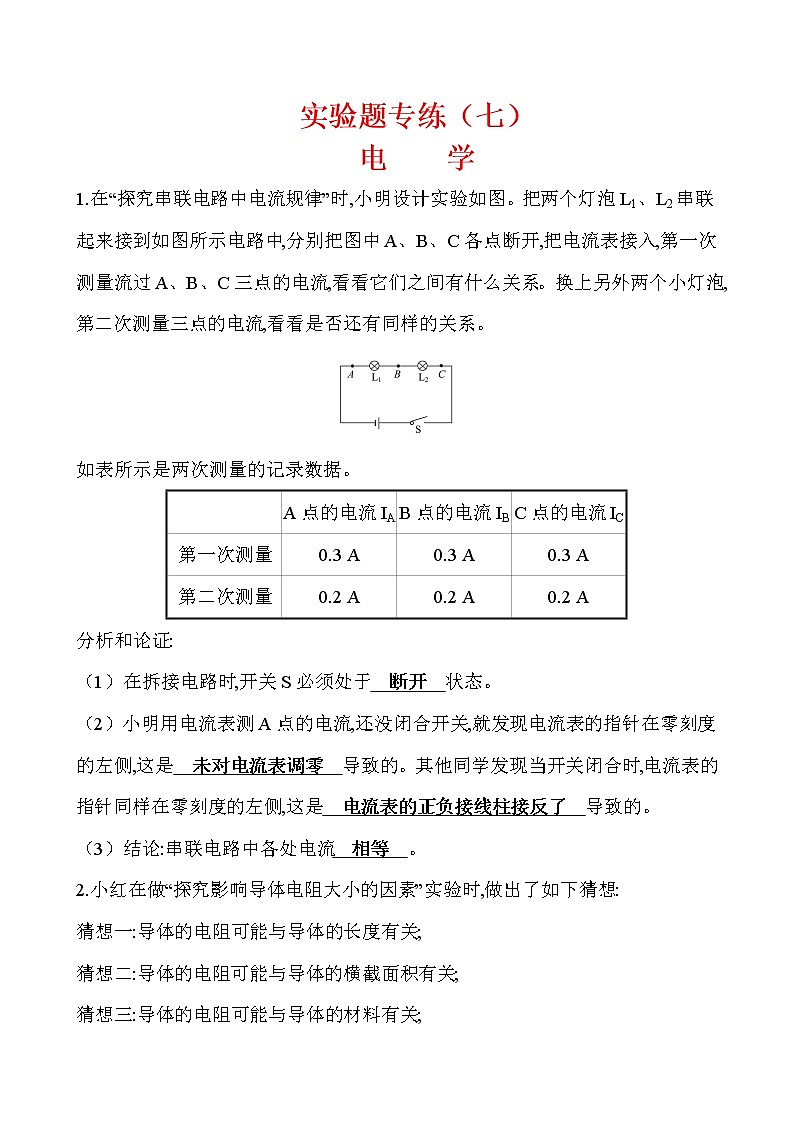

实验题07 电学-冲刺2020年中考物理易错讲评重点题型专练

这是一份实验题07 电学-冲刺2020年中考物理易错讲评重点题型专练，共5页。

如表所示是两次测量的记录数据。
分析和论证:
（1）在拆接电路时,开关S必须处于 断开 状态。
（2）小明用电流表测A点的电流,还没闭合开关,就发现电流表的指针在零刻度的左侧,这是 未对电流表调零 导致的。其他同学发现当开关闭合时,电流表的指针同样在零刻度的左侧,这是 电流表的正负接线柱接反了 导致的。
（3）结论:串联电路中各处电流 相等 。
2.小红在做“探究影响导体电阻大小的因素”实验时,做出了如下猜想:
猜想一:导体的电阻可能与导体的长度有关;
猜想二:导体的电阻可能与导体的横截面积有关;
猜想三:导体的电阻可能与导体的材料有关;

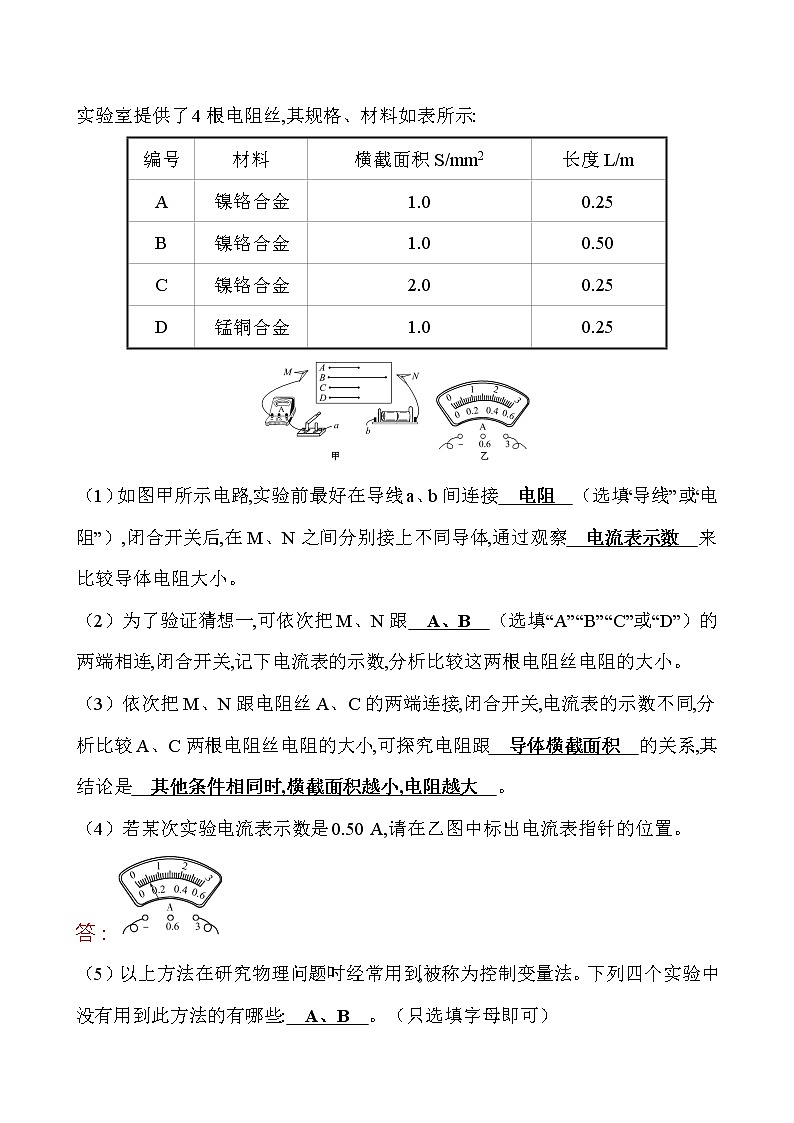

实验室提供了4根电阻丝,其规格、材料如表所示:
（1）如图甲所示电路,实验前最好在导线a、b间连接 电阻 （选填“导线”或“电阻”）,闭合开关后,在M、N之间分别接上不同导体,通过观察 电流表示数 来比较导体电阻大小。
（2）为了验证猜想一,可依次把M、N跟 A、B （选填“A”“B”“C”或“D”）的两端相连,闭合开关,记下电流表的示数,分析比较这两根电阻丝电阻的大小。
（3）依次把M、N跟电阻丝A、C的两端连接,闭合开关,电流表的示数不同,分析比较A、C两根电阻丝电阻的大小,可探究电阻跟 导体横截面积 的关系,其结论是 其他条件相同时,横截面积越小,电阻越大 。
（4）若某次实验电流表示数是0.50 A,请在乙图中标出电流表指针的位置。
答：
（5）以上方法在研究物理问题吋经常用到,被称为控制变量法。下列四个实验中没有用到此方法的有哪些: A、B 。（只选填字母即可）
A.探究平面镜成像的特点实验
B.探究重力的大小与质量关系实验
C.探究电流与电压、电阻的关系实验
D.探究影响压力作用效果因素的实验
实验题专练（七）电学 详解详析
1.【解析】（1）在拆接电路时,开关S必须处于断开状态。
（2）还没闭合开关,就发现电流表的指针在零刻度的左侧,这是未对电流表调零导致的。其他同学发现当开关闭合时,电流表的指针同样在零刻度的左侧,这是电流表的正负接线柱接反了导致的。
（3）结论:串联电路中各处电流相等。
答案:（1）断开
（2）未对电流表调零 电流表的正负接线柱接反了
（3）相等
2.【解析】（1）为了保护电路,实验前最好在导线a、b间连接电阻;在M、N之间分别接上不同的导体,则通过观察电流表示数来比较导体电阻的大小,这里用到了转换法。
（2）要验证猜想一:导体的电阻可能与导体的长度有关,应控制导体材料与横截面积相同而长度不同,由表中数据可知,应选编号为A、B的两根电阻丝进行实验。
（3）分别将A和C两电阻丝接入电路中M、N两点间,电阻丝A、C的材料与长度相同而横截面积不同,可以探究导体的电阻可能与导体的横截面积有关;实验中电流表示数不相同,由此,初步得到的结论是:当导体的材料和长度相同时,导体的横截面积越小,导体的电阻越大。
（4）电流表指针的位置如图所示:
（5）A、在探究“平面镜成像特点”实验中用到的是等效替代法;B、探究物体重力与质量的关系,需要改变物体质量,得到对应的重力,是采用多次实验得出普遍规律的方式进行的,没有用到控制变量法;C、因为电流与电压、电阻都有关系,在探究电流与电压、电阻的关系实验中运用了控制变量法;D、压力的作用效果跟压力大小、受力面积有关,在探究影响压力作用效果的因素实验中运用了控制变量法;
以上4个实验中没有运用控制变量法的是A、B。
答案:（1）电阻 电流表示数
（2）A、B
（3）导体横截面积 其他条件相同时,横截面积越小,电阻越大
（4）见解析图 （5）A、B
A点的电流IA
B点的电流IB
C点的电流IC
第一次测量
0.3 A
0.3 A
0.3 A
第二次测量
0.2 A
0.2 A
0.2 A
编号
材料
横截面积S/mm2
长度L/m
A
镍铬合金
1.0
0.25
B
镍铬合金
1.0
0.50
C
镍铬合金
2.0
0.25
D
锰铜合金
1.0
0.25
