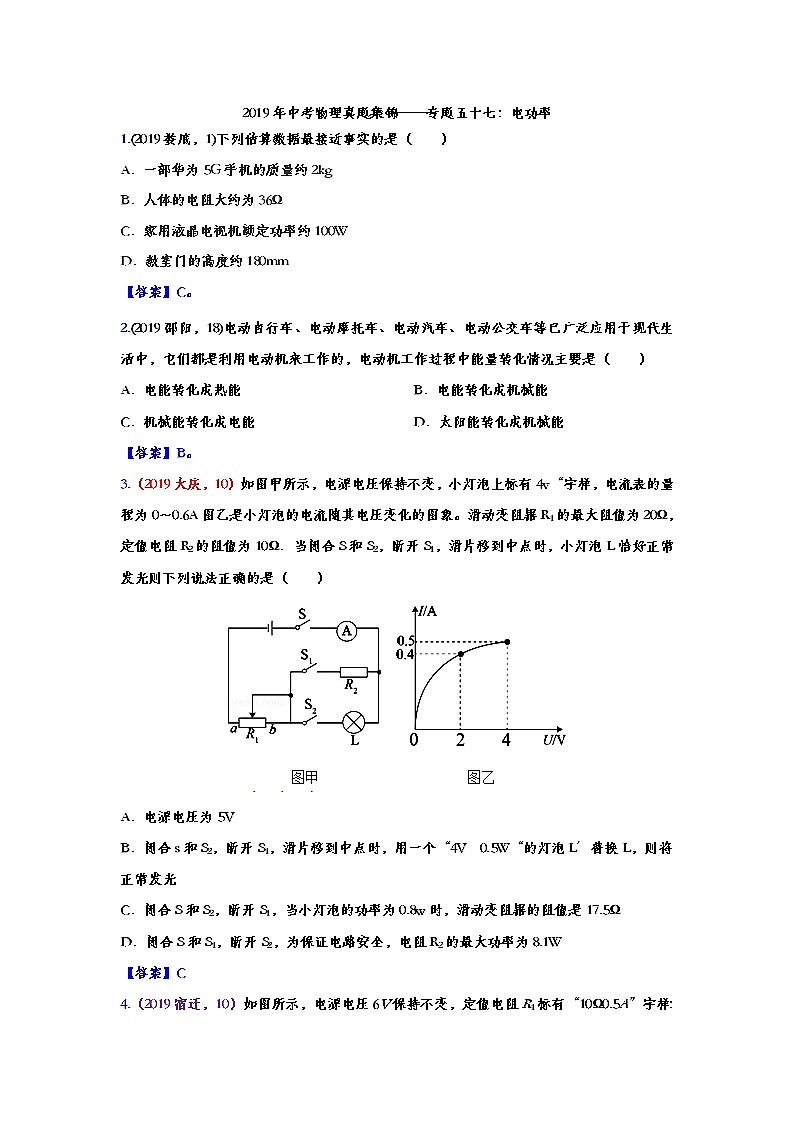

2019年中考物理真题集锦——专题五十七：电功率
1.(2019娄底，1)下列估算数据最接近事实的是（　　）
A．一部华为5G手机的质量约2kg
B．人体的电阻大约为36Ω
C．家用液晶电视机额定功率约100W
D．教室门的高度约180mm
【答案】C。
2.(2019邵阳，18)电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是（　　）
A．电能转化成热能 B．电能转化成机械能
C．机械能转化成电能 D．太阳能转化成机械能
【答案】B。
3.（2019大庆，10）如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（　　）

A．电源电压为5V
B．闭合s和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光
C．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5Ω
D．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W
【答案】C

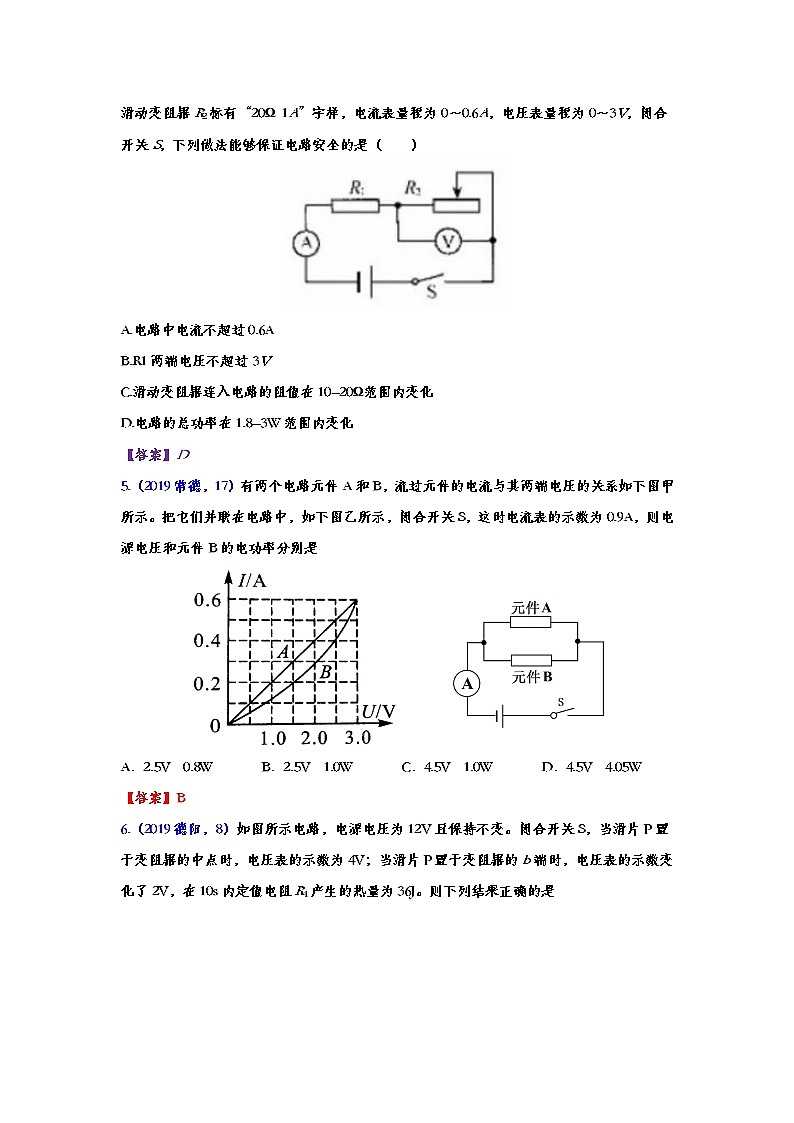

4.（2019宿迁，10）如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（　　）
A.电路中电流不超过0.6A
B.R1两端电压不超过3V
C.滑动变阻器连入电路的阻值在10--20Ω范围内变化
D.电路的总功率在1.8--3W范围内变化
【答案】D
5.（2019常德，17）有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。把它们并联在电路中，如下图乙所示，闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是

A．2.5V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 4.05W
【答案】B

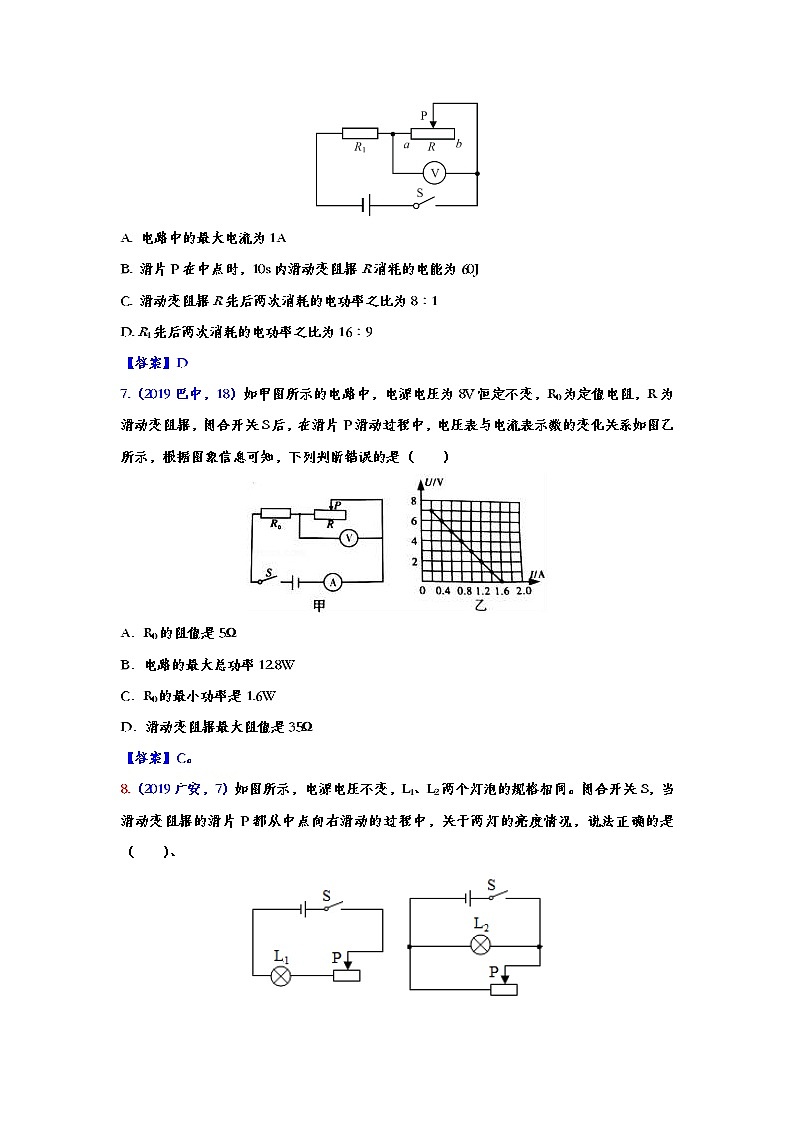

6.（2019德阳，8）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是

A. 电路中的最大电流为1A
B. 滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C. 滑动变阻器R先后两次消耗的电功率之比为8∶1
D. R1先后两次消耗的电功率之比为16∶9
【答案】D
7.（2019巴中，18）如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（　　）

A．R0的阻值是5Ω
B．电路的最大总功率12.8W
C．R0的最小功率是1.6W
D．滑动变阻器最大阻值是35Ω
【答案】C。
8.（2019广安，7）如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（　　）、

A．L1始终比L2暗 B．L1始终比L2亮
C．L1和L2都变暗 D．L1和L2都变亮
【答案】A。
9.（2019广安，9）下列关于能量的说法中，正确的是（　　）
A．洗衣机工作时是将机械能转化为电能
B．电水壶工作时是将内能转化为电能
C．用热水泡脚，身体会感觉暖和，说明内能可以转移
D．能量无论是转化还是转移，能量总和会逐渐减少
【答案】C。
10.（2019成都，B卷5）如图甲所示的电路，电源电压U=10V(恒定不变),R2=8Ω,闭合开关S后,V2表的示数为7V;把甲电路中的两个电压表换成两个电流表，如图乙所示,闭合开关S后,A1表的示数为1.75A。下列说法正确的是（ ）


A.甲电路中V1表的示数为5V B.乙电路中A2表的示数为2.25A
C.甲电路消耗的总功率为2.5W D.乙电路中R1消耗的功率为10W
【答案】  AC
11.(2019荆门，25)在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8Ω，R2为定值电阻但看不清标识。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2Ω和8Ω时电功率相同，则以下说法正确的有

①定值电阻R2＝4Ω　　②电源的电压为6V　　③电压表的最大示数为4.5V
④滑动变阻器的最大电功率为2.25W
A．①②③ B．②③④ C．①②④ D．①③④
【答案】C
12.（2019长沙，6）下列关于测量仪器的分析正确的是（　　）

A．水银温度计利用了液体热胀冷缩的原理
B．托盘天平利用了省力杠杆的原理
C．电能表利用电流的热效应工作
D．液体压强计利用了连通器的原理
【答案】A
13.（2019德州，12）如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）

A．电表a为电流表，且示数为1A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.25A
D．闭合开关S，电路消耗的总功率为2.25W
【答案】D。
14.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）

A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
【答案】C
15.（2019包头，7）如图所示，小灯泡L标有”6V 3W”字样(不计温度对灯丝电阻的影响)，当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是（ ）

A. 电源电压为9V
B. 滑动变阻器的最大阻值为18Ω
C. 调节电路元件，可使电压表达到的最大值为4.5V
D. 电路的最小功率与最大功率之比为3：16
【答案】D
16.（2019哈尔滨，22）下列表述正确的是（ ）

A、电视机正常工作电流约为1. 57A B、电水壶电阻为4840Ω
C、同种电荷互相排斥 D、磁极间在不接触时无法发生相互作用
【答案】C
17.（2019天津，11）现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（　　）
A. R1两端的电压比为1：2 B. R1两端的电压比为1：3
C. R2消耗的功率比为1：9 D. R2消耗的功率比为2：9
【答案】B
18.（2019岳阳，12）如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（　　）

A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
【答案】C
19.(2019绥化，10)如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（　　）

A．电源电压为6V
B．定值电阻R1的阻值为10Ω
C．当滑片P在b端时，通过R1的电流为0.6A
D．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W
【答案】ABD。
20.（2019黄石，13）如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）

A．电流表A的示数变小
B．电压表V的示数增大
C．滑片可在R2上任意移动
D．若滑片移到b端时，R1与R2的电功率之比为3：1
【答案】D。
21.（2019孝感，10）如图所示，电源电压恒为3.0V，R1为定值电阻，滑动变阻器R2的阻值变化范围为0～50Ω，闭合开关，当滑片P处于某一位置时，电压表示数为2.0V，电流表的示数为0.1A，则（　　）

A．定值电阻R1＝20Ω
B．当滑片P向右滑动时，电压表的示数变大
C．整个电路总功率的最小值为0.15W
D．当滑动变阻器的功率为0.2W，R2＝5Ω或R2＝20Ω
【答案】BCD。
22.(2019天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（　　）

A．R1的阻值是20Ω
B．当电流表的示数是0.4A时，R2接入电路的阻值是30Ω
C．电源电压是16V
D．该电路的最大电功率为7.2W
【答案】A
23.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（　　）

【答案】B
24.（2019通辽，12）对下列四幅图的分析正确的是（　　）

A．图中蓝牙耳机是通过超声波与手机进行信号传输的
B．如图装置可用来探究电流产生的热量与通电时间的关系
C．图中电路能探究电磁铁磁性强弱与电流大小关系
D．图中电路可以探究导体电阻与导体材料的关系
【答案】B
25.（2019通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关S1、S2时加热器和照明灯同时工作。断开S2后与断开S2前相比较，下列说法正确的是（　　）

A．照明灯亮度不变
B．照明灯亮度变暗
C．相同时间内长导线上消耗的电能不变
D．相同时间内整个供电线路消耗的电能减少
【答案】D
26.（2019通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中正确的是（　　）

A．电源电压为9V
B．滑动变阻器的最大阻值为14Ω
C．小灯泡的额定功率为8W
D．电路总功率的变化范围为8W～12W
【答案】B
27.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1， S3接b， 将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电 流表与电压表示数变化关系的图象如图乙所示。下列说法正确的是

A. 电源电压为12V
B. 灯泡的额定功率为24W
C. 闭合S1断升S2，S3接a时，灯泡L的最小功率为6W
D. 滑动变阻器R2的最大阻值为24Ω
【答案】ABD
28.（2019湘潭，12）下列说法中正确的是（　　）
A．折射角一定小于入射角
B．电能表是测量电功的仪表
C．导体的横截面积越大，电阻越大
D．声音不能传递能量
【答案】B
29.（2019齐齐哈尔，13）如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω 1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。闭合开关S，在不损坏电路元件情况下，下列选项正确的是（　　）

A．电路中最大电流为0.6A
B．电路的最大功率为2.25W
C．电压表示数变化范围为1～3V
D．滑动变阻器阻值变化范围为3～30Ω
【答案】BD
30.（2019贵阳，11）如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。则下列判断正确正确的是（）

A．该加热器只有两个加热档位
B．加热器两个发热电阻丝的阻值之比R1∶R2=1∶3
C．加热器功率最大时，R1与R2的电流之比为2∶1
D．该加热器的最小电功率是8W
【答案】C
31.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（　　）

A．身高越高电压表示数越大
B．身高越高通过R0的电流越小
C．体重越大电流表示数越大
D．体重越大电路消耗总功率越大
【答案】A。
32.（2019鸡西，10）甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（　　）
A．若把它们并联在4V电路中，乙灯正常发光
B．若把它们并联在4V电路中，甲灯比乙灯亮
C．若把它们串联在10V电路中，两灯都可以正常发光
D．若把它们串联在10V电路中，甲灯比乙灯亮
【答案】B。
33.（2019鸡西，15）在如图所示的电路中，电源电压为4V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω 1A”字样。闭合开关，在保证电路各元件安全的情况下，下列说法正确的是（　　）

A．小灯泡的最小功率为0.36W
B．电压表的示数范围是1～3V
C．滑动变阻器接入电路中的阻值范围是4～12Ω
D．电路总功率变化范围1～2W
【答案】CD。
34.（2019北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。图5是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（ ）

A． 电流表示数增大 B．电压表示数减小
C．电路总电阻减小 D．电路总功率增大
【答案】B
35.（2019北部湾，16）如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。下列说法正确的是（ ）

A．此实验在探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．电阻R1两端的电压和R2两端的电压相等
D．通电后，A管的液面将会比B管的液面高
【答案】D
36.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。下列结论正确的是（　　）

A．电源的电压为5V
B．小灯泡的最大功率为0.3W
C．滑动变阻器的最大阻值为20Ω
D．整个电路的最小功率是1.8 W
【答案】D。
37..(2019北京，2)下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
【答案】B。
38.(2019北京，11)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）

A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
【答案】D。
39.（2019玉林）下列关于电能的说法正确的是
A.可以通过电流表把电能直接测量出来
B.电能的单位是“度”，学名叫做千瓦
C.消耗电能越多的用电器，电功率就越大
D.消耗电能相同的用电器，产生的热量不一定相同
【答案】D
40.（2019菏泽，2）下列电器中，利用电流热效应工作的是（　　）
A．电风扇 B．电暖气 C．电视机 D．电磁继电器
【答案】B
41.（2019菏泽，12）如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（　　）


A．电压表示数不变，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻R1的电功率变大
【答案】D
42.（2019临沂，19）如图所示电路的两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，闭合开关后两均发光。假改灯泡的电阻不受温度影响，下列判断正确的是（　　）
A. 两灯串联 B. 灯更亮
C. 灯的电阻丝更粗 D. 电流表的示数为
【答案】B
43.（2019临沂，20）如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I-U图象。闭合开关S后，下列判断正确的是（　　）


A. 滑动变阻器的滑片P向左滑动时，灯泡变暗
B. 电流表示数为时，灯泡的电阻是
C. 电压表示数为时，小灯泡的功率是
D. 小灯泡正常发光时，滑动变阻器的电功率是
【答案】D
44.（2019巴彦淖尔，7）如图所示，小灯泡L标有”6V 3W”字样（不计温度对灯丝电阻的影响），当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是（　　）

A．电源电压为9V
B．滑动变阻器的最大阻值为18Ω
C．调节电路元件，可使电压表达到的最大值为4.5V
D．电路的最小功率与最大功率之比为3：16
【答案】D
45.（2019枣庄，11）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（　　）

A．电流表的示数变化范围0.3A～0.6A
B．灯泡消耗的最小功率为0.9W
C．电路消耗的最大总功率为2.7W
D．滑动变阻器允许调节的阻值范围是4Ω～10Ω
【答案】D
46.（2019泰安，14）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。下列说法中
①电源电压为4.5V
②变阻器接入电路的阻值范围是3Ω～12Ω
③小灯的最小功率为0.135W
④电路的最大功率2.25W

A．只有①③正确 B．只有①②正确
C．只有①②④正确 D．①②③④都正确
【答案】C
47.(2019济宁，)下列各选项中完全正确的是




【答案】A
48.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中 R1 和 R2 是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是

A.只闭合开关 S，加热器的功率为 990W
B.开关 S 闭合，S1 由断开到闭合，电路中电流变大，R2 的功率变大
C.加热器在保温状态下工作 5min，产生3.3×104J 的热量
D.电阻 R1 与 R2 的阻值之比为 1∶8
【答案】BC
49.（2019潍坊，12）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）

A．电流表A的示数变大
B．电压表V1的示数变大
C．电路中消耗的总功率变大
D．电压表V2与电流表A示数的比值变小
【答案】AC
50.（2019威海，9）有关电学知识，下列说法错误的是（　　）
A．对人体的安全电压不高于36V
B．一个电子所带电荷量为1.6×10﹣19C
C．手机功率约为200W
D．家用空调电流约为5A
【答案】C
3.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω，1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（　　）

A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变大
C．滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω
D．电路消耗总电功率的变化范围为1.35W～4.05W
【答案】BC
51.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（　　）

A．电压表V1示数变小
B．电压表V2示数不变
C．灯泡L的亮度不变
D．电压表V1与电流表A示数比值变小
【答案】D
52.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。则正确的有（　　）

A．定值电阻B的阻值为6Ω
B．将A、B串联接在9V电源两端，灯泡A正常发光
C．将A，B井联接在6V电源两端，10s内电路消耗的电能是30J
D．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W
【答案】ABD
53.（2019烟台，15）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为

A.24Ω 0.67W B.20Ω 0.8W
C.24Ω 0.96W D.20Ω 0.67W
【答案】B
54.（2019重庆A卷，8）具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是

A.开关旋至“1”档，开启化霜功能
B.开启防雾功能，电路总电阻为5Ω
C.化霜与防雾电路的总功率之差为15W
D.从防雾到除露，电路总电流变化1A
【答案】C
55.（2019河北，9）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。以下说法正确的是（　　）

A．b是电流表
B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2
C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大
D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R2
【答案】AD。
56.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中

A. L1变亮，电压表示数变小
B. L1变暗，电流表示数变大
C. L2亮起来，电压表示数变大
D. L2亮起来，电流表示数变小
【答案】D
57.（2019南充，10）如图，电源电压恒为9V，灯L标有“3V 1.5W”（灯L电阻不受温度影响），滑动变阻器R规格为“0~30Ω”，闭合开关S，当R的滑片移到M点时，灯L正常发光，此时下列分析正确的是：

A. 灯L的电阻为6Ω
B. 电压表V1示数为6V
C. R接入电路中的阻值为18Ω
D. 电路消耗的总功率为4.5W
【答案】AD
58.（2019阜新，10）如图所示电路，电源电压为9V且保持不变，闭合开关后，当滑片P在右端时，电流表示数为0.3A，滑动变阻器消耗功率为1.8W，当滑片P移至中点时，电压表示数变化了2V，小灯泡恰好正常发光，下列说法正确的是（　　）

A．滑动变阻器的最大阻值为18Ω
B．滑片在右端时，灯泡的功率为0.9W
C．灯泡正常发光时的功率为2W
D．灯泡正常发光时的电阻为12.5Ω
【答案】BCD
59.（2019德阳，4）如图所示电路，电源电压保持不变，R为定值电阻。下列说法正确的是

A. 开关闭合前，电压表和电流表均无示数
B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C. 开关闭合后，滑片P向右移动的过程中，R的功率变大
D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
【答案】B
60.(2019遂宁，7)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（　　）

A. 电压表V的示数不变
B. 电流表A的示数变大
C. 小灯泡的亮度变暗
D. 电路的总功率变大
【答案】A
61.（2019凉山州，9）如图所示电路，电源电压恒定，L1（4V 1W）、L2（2V 1W）串联，灯丝电阻保持不变，电压表和电流表连接完好。当闭合开关S时，其中一只灯泡能正常发光，则此时电压表和电流表的示数分别为（　　）

A．1V 0.5A B．2V 0.25A C．4V 0.5A D．1V 0.25A
【答案】D。
62.（2019凉山州，11）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S1、S2并使滑片P向左滑动，则（　　）

A．电流表示数增大，电压表示数减小，小灯泡变亮
B．电流表示数增大，电压表示数增大，小灯泡变亮
C．电流表示数减小，电压表示数减小，小灯泡变暗
D．电流表示数减小，电压表示数增大，小灯泡变暗
【答案】A。
63.（2019达州，9）如图所示，电源电压保持不变，R1、R2、R3为定值电阻，且R2＝R3＝20Ω．闭合开关S，电压表V1和V2的示数之比为4：3，此时电路消耗的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2，闭合开关S后电流表A1的示数为I1，电流表A2的示数为I2，此时电路消耗的总功率为P2．则下列结果正确的是（　　）

A．R1＝10Ω I1：I2＝3：2 P1：P2＝1：10
B．R1＝5Ω I1：I2＝2：3 P1：P2＝1：10
C．R1＝10Ω I1：I2＝3：2 P1：P2＝10：1
D．R1＝5Ω I1：I2＝2：3 P1：P2＝10：1
【答案】A。
64.（2019达州，10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（　　）

A．电源电压为20V
B．R1的阻值为5Ω
C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω
D．开关S闭合后电路消耗的最小功率为14.4W
【答案】D。
65.（2019内江，12）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（　　）

A．△P1+△P2＝△I2．（R1+R2） B．|△U1|＞|△U2|
C．||+||＝R1+R2 D．|△U1|＜|△U2|
【答案】C。
66.（2019咸宁，18）下列说法中正确的是
A.法拉第发现了电流的磁效应
B.帕斯卡首先用实验的方法测出了大气压强的数值
C.伽利略通过实验得出了物体的运动不需要力来维持的结论
D.焦耳用实验确定了电流产生的热量跟电压、电流和通电时间成正比
【答案】C
67.（2019咸宁，19）如图所示,电源电压U保持不变,电阻R为定值电阻。如果再给R连接一个电阻,接入电路中,使电路消耗电功率的增加量较小,可行的是（ ）

A.给R串联一个较小的电阻
B.给R串联一个较大的电阻
C.给R并联一个较小的电阻
D.给R并联一个较大的电阻
【答案】D
68.(2019衡阳，10)小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是

A. 他家在这段时间内消耗的电能为903kw·h
B. 电能表是测量电功率的仪表
C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D. 这个电能表的额定功率为2200W
【答案】C
69.. (2019衡阳，18)如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图象是

【答案】AC
70.(2019荆门，16)下列物理量的大小不符合实际的是
A．成年人行走的速度大约1m/s
B．家用壁挂式空调的功率大约1000W
C．人感觉舒适的温度大约是37℃
D．一个苹果的质量大约为150g
【答案】C
71.(2019荆门，23)关于电的有关说法中正确的是
A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷
B．家用电风扇正常工作时，电能将全部转化为机械能
C．在雷雨天为了避免衣服被淋湿，可以在树冠大的树下避雨
D．家庭电路中的电能表是用来测量电流做功快慢的仪表
【答案】A
72.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（　　）

A． 小灯泡变亮 B．电流表示数变小
C．电压表示数不变 D．电路的总电阻变大
【答案】C
73.(2019绥化，10)如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（　　）

A．电源电压为6V
B．定值电阻R1的阻值为10Ω
C．当滑片P在b端时，通过R1的电流为0.6A
D．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W
【答案】ABD。
74.（2019东营，10）如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（　　）

A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1～0.25A
C．滑动变阻器的阻值允许调节的范围是24～50Ω
D．电路的最大电功率是2.5W
【答案】B
75.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。闭合开关S，当温度从20°C升高到120°C的过程中

A. 电流表示数先变小后变大
B. 电压表示数先变大后变小
C. 电压表与电流表示数的比值先变小后变大
D. 保护电阻消耗的功率先变小后变大
【答案】C
76.（2019淄博，15）如图所示，电源电压为12V，滑动变阻器的规格为“50Ω 2A”，L1和L2分别标有“6V 3W”和“6V 9W”的字样，闭合开关S后，调节滑动变阻器的滑片，在保证电路安全的情况下（不考虑温度对灯丝的影响），下列说法正确的是

A. L2能正常发光
B. 滑动变阻器接入电路的最小阻值是8Ω
C. 电流表示数的变化范围是0~0.5A
D. 电路消耗的最大功率是12W
【答案】B
77.（2019广州，3）如图所示的摆设，正常运行时，小轮在支架上来回摆动，每次到达的最大高度相同，小明发现摆设上有一电源，关掉电源后，小轮逐新停下来

A. 小轮滚动过程中没有力对其做功
B. 正常运行时，小轮速度一直不变
C. 断电后小轮会停下，说明能量守定律不一定成立
D. 正常运行时，小轮往返一次，摆设一定需要消耗电能
【答案】D
78.（2019兰州，13）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是

A.电流表测量干路电流 B.L1与L2的亮度一定相同
C.通过L，和L，的电流一定相等 D.只断开S2，L1发光且亮度不变
【答案】D
79.（2019兰州，16）有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是
A.两灯正常发光时，L1的电阻较大
B.两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C.两灯串联接入220V的电路，L1消耗的功率小于25W
D.两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
【答案】C
80.（2019新疆，11）如图所示电路中，R1:R2=2:3，开关闭合后，电路的总功率为P0。若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P:P0等于

A. 3:2 B. 4:3
C. 5:4 D. 6:5
【答案】A
81.（2019苏州，8）关于电动自行车，下列说法不正确的是
A. 废旧电瓶会污染环境，不可随意处置
B. 电流具有热效应，长时间充电有火灾隐患
C. 车上装有电动机，其工作原理是电磁感应
D. 要使车加速前进，可增大通过电动机的电流
【答案】C
82.（2019苏州，11）额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是

A. 甲、乙两灯电阻均随电压增大而减小
B. 甲、乙两灯的额定功率之比为4:1
C. 甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D. 甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3
【答案】D
83.（2019乐山，15）在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则

A．接入电路的总电阻变大
B．火线和零线中的电流变大
C．通过各用电器的电流一定相等
D．电炉的功率比灯泡的功率大，所以它两端的电压更高
【答案】B
84.（2019乐山，16）如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1
