2022年湖南省衡阳市初中学业水平物理测试卷(四)(第13～17章)(word版含答案)

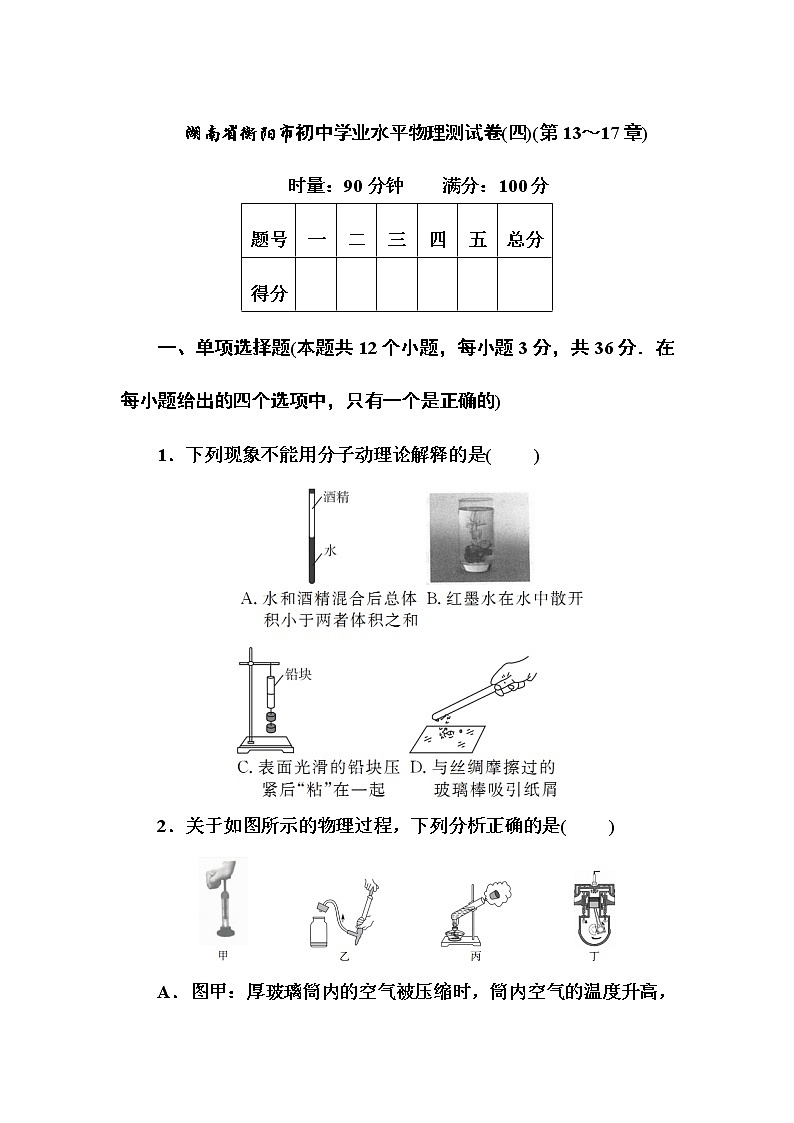

湖南省衡阳市初中学业水平物理测试卷(四)(第13～17章)

时量：90分钟　　满分：100分

一、单项选择题(本题共12个小题，每小题3分，共36分．在每小题给出的四个选项中，只有一个是正确的)

1．下列现象不能用分子动理论解释的是(　 　)

2．关于如图所示的物理过程，下列分析正确的是(　 　)

A．图甲：厚玻璃筒内的空气被压缩时，筒内空气的温度升高，内能不变

B．图乙：瓶子内的空气推动塞子做功后，瓶子内空气的内能增大

C．图丙：试管内的水蒸气推动塞子冲出时，水蒸气的内能增大

D．图丁：汽缸内的气体推动活塞向下运动，内能转化为机械能，气体内能减少

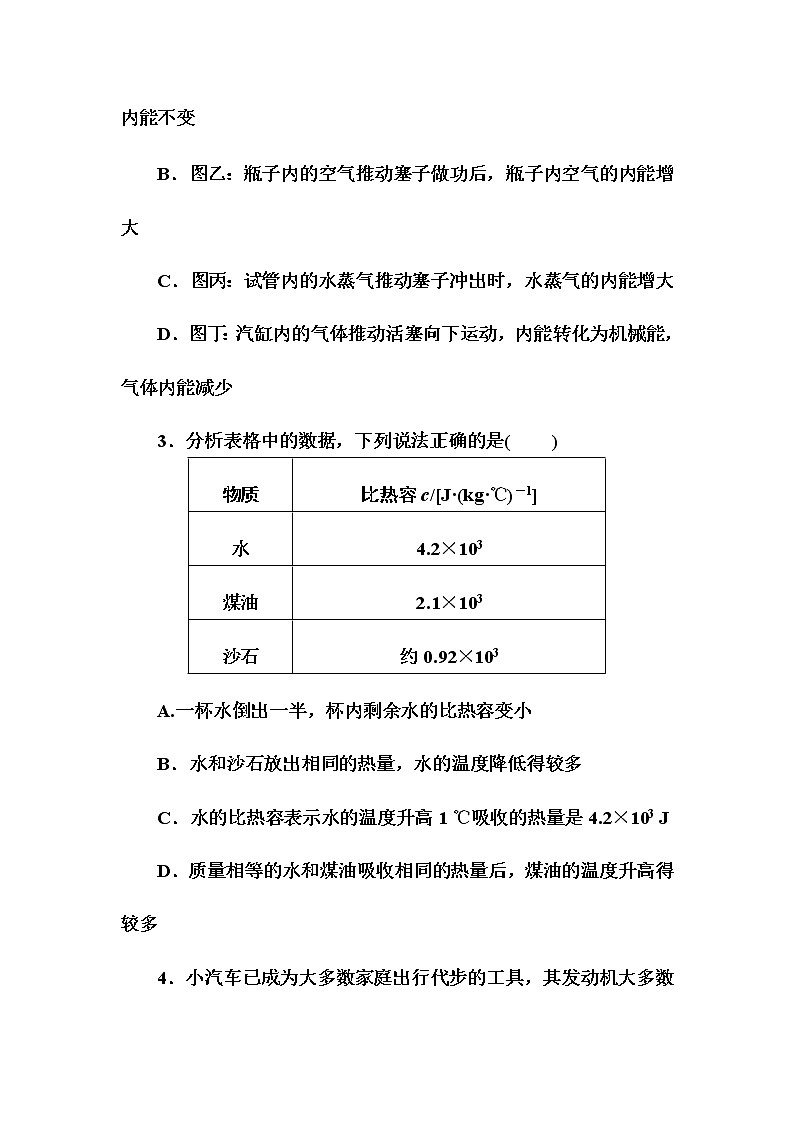

3．分析表格中的数据，下列说法正确的是(　 　)

A.一杯水倒出一半，杯内剩余水的比热容变小

B．水和沙石放出相同的热量，水的温度降低得较多

C．水的比热容表示水的温度升高1 ℃吸收的热量是4.2×103 J

D．质量相等的水和煤油吸收相同的热量后，煤油的温度升高得较多

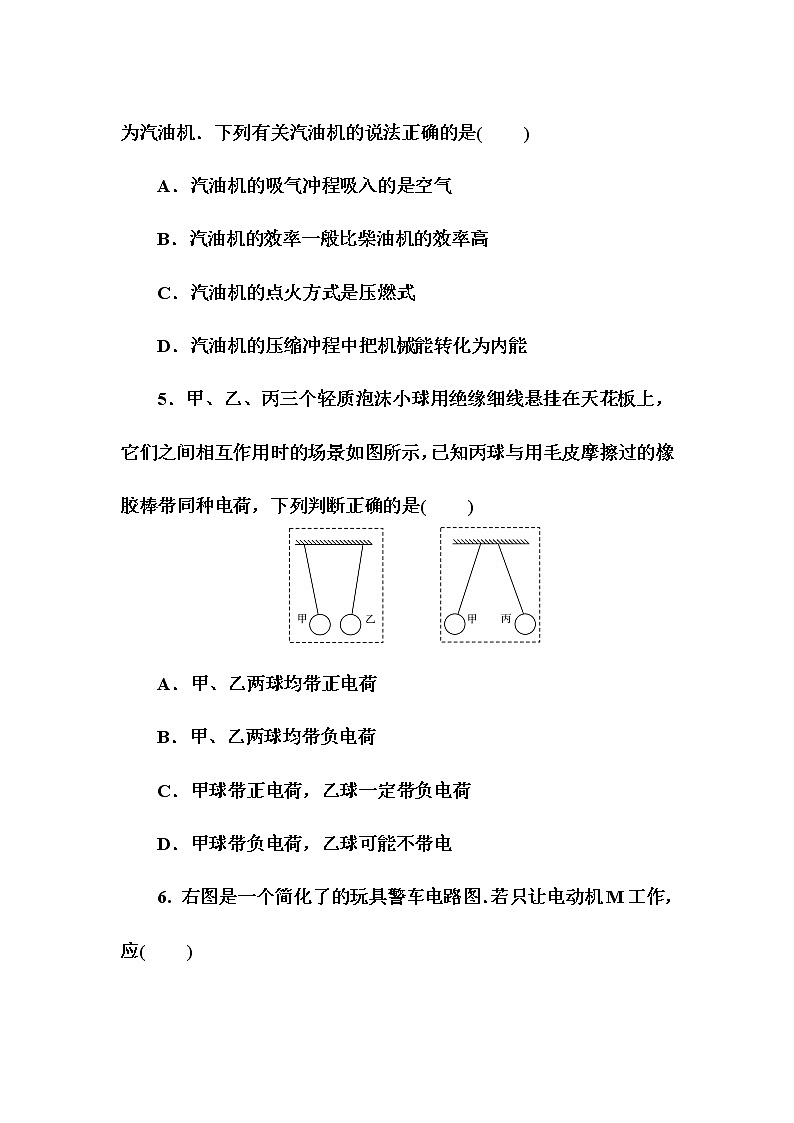

4．小汽车已成为大多数家庭出行代步的工具，其发动机大多数为汽油机．下列有关汽油机的说法正确的是(　 　)

A．汽油机的吸气冲程吸入的是空气

B．汽油机的效率一般比柴油机的效率高

C．汽油机的点火方式是压燃式

D．汽油机的压缩冲程中把机械能转化为内能

5．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用毛皮摩擦过的橡胶棒带同种电荷，下列判断正确的是(　 　)

A．甲、乙两球均带正电荷

B．甲、乙两球均带负电荷

C．甲球带正电荷，乙球一定带负电荷

D．甲球带负电荷，乙球可能不带电

6. 右图是一个简化了的玩具警车电路图．若只让电动机M工作，应(　 　)

A．只闭合开关S1

B．只闭合开关S2

C．开关S1、S2都闭合

D．开关S1、S2都断开

7．在如图所示的电路中，若电阻R1＝10 Ω，R2＝5 Ω，闭合开关S，此时电压表的示数为2.5 V，则电源电压为(　 　)

A．2.5 V                           B．5 V

C．7.5 V                          D．10 V

8. 如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，闭合开关S，电压表V1与V2的示数之比是(　 　)

A．1∶2                          B．1∶3

C．2∶1                          D．2∶3

9. 小明做实验时记录数据2 V和0.2 A，但填写表格时不知是测的哪个元件的数据．由于器材收拾完了，小明即时记起并画出实验接线草图，如图所示，电压表和电流表还不能确定，用甲、乙表示，则下列判断正确的是(　 　)

A．甲表是电压表，2 V是电源电压

B．乙表是电压表，2 V是灯L1两端的电压

C．乙表是电流表，通过灯L2的电流是0.2 A

D．甲表是电流表，通过灯L2的电流是0.2 A

10. 小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化．当袋中药液量减少时(　 　)

A．电压表的示数减小，灯泡变暗

B．电压表的示数减小，灯泡变亮

C．电压表的示数增大，灯泡变暗

D．电压表的示数增大，灯泡变亮

11. 如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光．向钨丝吹气时，小灯泡L变亮；用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭．由实验可知(　 　)

A．钨丝的电阻随温度的升高而变小

B．向钨丝吹气时，钨丝的电阻变小

C．给钨丝加热时，电路中的电流变大

D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流

12. 在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大．该电路中可能出现的故障是(　 　)

A．电阻R短路                   B．电阻R断路

C．灯L短路                     D．灯L断路

二、双项选择题(本题共4个小题，每小题3分，共12分．在每小题给出的四个选项中，只有2个选项是正确的．全部选对的得3分，选对但不全的得2分，不选或有选错的得0分)

13．利用一燃气热水器对10 kg、初温为20 ℃的水进行加热时，完全燃烧了0.105 m3的煤气．已知水的比热容为4.2×103 J/(kg·℃)，煤气的热值为4×107 J/m3，该热水器烧水的效率是50%.下列说法中正确的是(　  　)

A．煤气完全燃烧放出的热量是4.41×103 J

B．水吸收的热量是2.1×106 J

C．水温升高了50 ℃

 D．加热过程中水的内能保持不变

14．以下电路中，可以正确测出通过灯L1的电流的是(　  　)

15．如图－1所示电路中，电源电压恒定'不变，定值电阻R1的阻值为20 Ω，滑动变阻器R2的最大阻值为100 Ω.开关闭合后，当滑动变阻器的滑片P移到某一位置时，电压表V1的示数如图－2所示，R2的功率为1.75 W．下列说法正确的是(　  　)

图－1         图－2

A．电阻R1与滑动变阻器R2串联

B．电压表V1测量电源电压

C．电流表的示数为0.05 A

D．电源电压为12 V

16．在新型冠状病毒肺炎疫情防控期间，经常使用图甲所示的非接触式红外线测温枪．图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙所示．电源电压不变，闭合开关S后，对该电路的分析正确的是(　  　)

A．体温越高，R的阻值越大

B．体温越高，电压表的示数越大

C．体温越低，R两端的电压越小

D．体温越低，通过R0的电流越小

三、作图与填空题(本题5个小题，其中17～18题每小题2分，19～20题每小题3分，21题4分，共14分)

17．如图所示，某同学计划利用如图所示的器材测量小灯泡的电功率，实验中有一根导线连接错误，请在连接错误的导线上画“×”，并用笔画线代替导线完成电路的正确连接．

18．某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在右图中用笔画线将实物连接成符合要求的电路. (要求：连线不能交叉，线头接在接线柱上. )

19．如图甲所示的电路中，灯L1两端的电压U1＝3.7 V，灯L2两端的电压如图乙所示，则电压表的分度值为       V，灯L2两端的电压U2＝        V，电源电压U＝        V.

甲                   乙　

　　　                 第19题图　　　　　　　　　　　　　　　　　

20．一台汽油机正常工作时飞轮的转速为3 600 r/min，则在1 s内汽油机对外做功       次．如果汽油机在一段时间内消耗了0.5 kg汽油，则这些汽油完全燃烧可放出热量          J．汽油机用水作冷却液，是利用水的           大的特点．(q汽油＝4.6×107 J/kg)

21．在图甲所示的电路中，闭合开关，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．则电源电压为      V；电阻R1的阻值为      Ω；当滑片P移到中点时，通过R1的电流为      A，示数为     V.

甲                  乙

第21题图

四、实验探究题(本题共3个小题，共18分)

22．(7分)下图是“探究物质吸热规律”的实验装置．

(1)取质量相同的水和煤油分别放入两个        的容器里，用两盏同样的酒精灯对它们进行加热，升高        温度时比较它们吸收热量的多少，来衡量谁吸热能力更强．

(2)取相同质量的水和煤油的目的是            (选填“便于比较”或“控制变量”)．

(3)在对水和煤油加热的方式上，有酒精灯和电加热器两种热源可供选择，选用             更容易控制让煤油和水吸收的热量相同．

(4)如果甲、乙两组同学进行分工合作，甲组对水进行加热和记录，乙组对煤油进行加热和记录．他们加热的水和煤油的初温、末温、质量、电加热器的功率和加热时间等都不相同．若温度差用Δt表示、质量用m表示、电加热器的功率用P表示、加热时间用t表示，忽略热损失，则吸收的热量为Pt.此时要衡量水和煤油谁的吸热能力更强，他们应该用        (用已给物理量写出表达式)分别进行计算，得到            的水和煤油温度升高        吸收的热量．

23．(4分)在“探究串联电路电压的特点”实验中，实验电路如图所示．某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2，实验数据见下表．

(1) 该小组由此得出串联电路的总电压与各部分电压的关系是

               (用题中物理量符号表示)．

(2)实验过程中，若灯泡L1的灯丝断了，可观察到电压表V1的示数为         ，V2 的示数为         ．

(3)该实验还有待改进，请写出其中一点：

                   ．

24．(7分)小红与小刚在探究“电流与电阻的关系”实验时，选择的实验器材有：电源(电压恒为3 V)、电流表、电压表、开关、电阻箱、滑动变阻器(规格为“20 Ω　2 A”)和导线若干．

(1)图甲是他们设计的实验电路图，小刚根据电路图连接了如图乙所示的实验电路，小红检查时发现有一根导线连接错误，请你在连接错误的导线上打“×”，用笔画线代替导线正确连接电路(注意：导线不能交叉)．

甲               乙

 (2)改正错误后，他们将滑动变阻器的阻值调到最大，电阻箱的阻值调到5 Ω，闭合开关，发现电压表有示数，电流表无示数，造成这一现象的原因可能是          (写出一条即可)

(3)排除故障后进行实验，得到第一次实验数据见下表．接着他们将电阻箱的阻值调到10 Ω，闭合开关，调节滑片，直到电压表的示数为      V，此时电流表的示数如图丙所示，读数为       A.

   丙                 丁

(4)第三次实验，电阻箱接入电路的电阻如图丁所示，读数为

      Ω.

(5)分析表中数据可得出结论：电压一定时，通过导体的电流与导体的电阻成        ．

(6)为了验证以上规律的可靠性，可以测量更多组数据，但电阻箱接入电路的阻值不得超过       Ω.

五、综合题(本题共3个小题，共20分)

25．(6分)2020年是全面建成小康社会目标的实现之年，乡亲们淘汰了柴炉，改用了清洁干净的液化天然气炉．

(1)要将2 kg、初温为20 ℃的一壶水恰好加热到100 ℃，需要吸收多少热量？

(2)若液化天然气炉完全燃烧天然气放出的热量有40%被水吸收，烧开这壶水需要燃烧多少立方米天然气？[天然气的热值为4.2×107 J/m3 ，水的比热容为4.2×103 J/(kg·℃)]

26．(6分)如图所示的电路中，电源电压保持不变，电阻R1＝R2＝R3＝20 Ω，当开关S1、S2都断开时，电流表的示数是0.3 A，求：

(1)电源电压；

(2)开关S1、S2都闭合时，电流表的示数．

27．图甲为湿度表的简化工作原理图，电源电压恒为6 V，定值电阻R0＝5 Ω，R为湿敏电阻，其阻值R随环境湿度RH的变化如图乙所示，电压表的量程为“0～3 V”，电流表的量程为“0～0.6 A”．闭合开关S，在保证两表安全的情况下，回答下列问题．

(1)环境湿度增加，电流表的示数        ．

(2)当电路中电流表的示数为400 mA时，湿敏电阻R的阻值为多少？

(3)环境湿度为60%时，电压表的示数为多少？

(4)湿度表能够测量的最大环境湿度是多少？

【答案】

一、

1． D　　　　　　　　　　　　　　

2． D

3． D

4． D

5． D

6． A

7． C

8． B

9． C

10． B

11． B

12． A

二、

13． BC

14． CD

15． AD

16． BD

三、

17．答案：

18．答案：

甲                     乙

19． 0.1      2.3       6

20． 30        2.3×107         比热容

21． 6      10      0.3     3

四、

22．(1) 相同    相同

(2) 便于比较

(3) 电加热器

(4)       单位质量      1 ℃

23．(1) U＝U1＋U2

(2) 2.6 V      0 V

(3) 换用不同规格的灯泡进行多次实验

24． (1) 答案：

(2) 电阻箱断路

(3) 2       0.2

(4) 20

(5) 反比

(6) 40

五、

25. 解：(1)水吸收的热量

Q吸＝cm(t－t0)＝4.2×103 J/(kg·℃)×2 kg×(100 ℃－20 ℃)＝6.72×105 J

(2)天然气完全燃烧放出的热量

Q放＝＝＝1.68×106 J

需要燃烧天然气的体积

V＝＝＝0.04 m3

26. 解：(1)当开关S1、S2都断开时，电阻R1与R2串联，电流表测电路中的电流，由I＝可得，电源电压

U＝I(R1＋R2)＝0.3 A×(20 Ω＋20 Ω)＝12 V

(2)当开关S1、S2都闭合时，电阻R1与R3并联，电流表测干路电流，电路中的总电阻

R＝＝＝10 Ω

电流表的示数

I′＝＝＝1.2 A

27．(1) 变大

解：由题图甲可知，定值电阻R0与湿敏电阻R串联，电压表测定值电阻R0两端的电压，电流表测电路中的电流．

(1)由题图乙可知，当环境湿度增加时，湿敏电阻R的阻值减小，则串联电路的总电阻减小，由I＝可知，电路中电流增大，即电流表的示数变大．

(2)根据I＝可知，当电路中电流表的示数为400 mA时，电路的总电阻R总＝＝＝15 Ω

由串联电路电阻的规律知，湿敏电阻R的阻值

R＝R总－R0＝15 Ω－5 Ω＝10 Ω

(3)由题图乙可知，当环境湿度为60%时，湿敏电阻的阻值为7.5 Ω，此时电路中的电流

I′＝＝＝0.48 A

定值电阻R0两端的电压

U0＝I′R0＝0.48 A×5 Ω＝2.4 V

所以电压表的示数为2.4 V.

(4)要使湿度表能够测量的环境湿度最大，湿敏电阻的阻值需要最小，电路的总电阻也最小，电路中的电流最大，因为电流表的量程为0～0.6 A，所以电流的最大值为0.6 A，由I＝得，电路的最小电阻

R总小＝＝＝10 Ω

由串联电路电阻的规律知，湿敏电阻的最小阻值

R小＝R总小－R0＝10 Ω－5 Ω＝5 Ω

此时定值电阻两端的电压

U0′＝I大R0＝0.6 A×5 Ω＝3 V

此时的电压没有超过电压表的量程，由题图乙可知，此时的环境湿度为80%，即湿度表能够测量的最大环境湿度是80%.
