2022年中考物理总复习专题系列电源电压取值范围类

这是一份2022年中考物理总复习专题系列电源电压取值范围类，共21页。试卷主要包含了计算题等内容，欢迎下载使用。
一、计算题

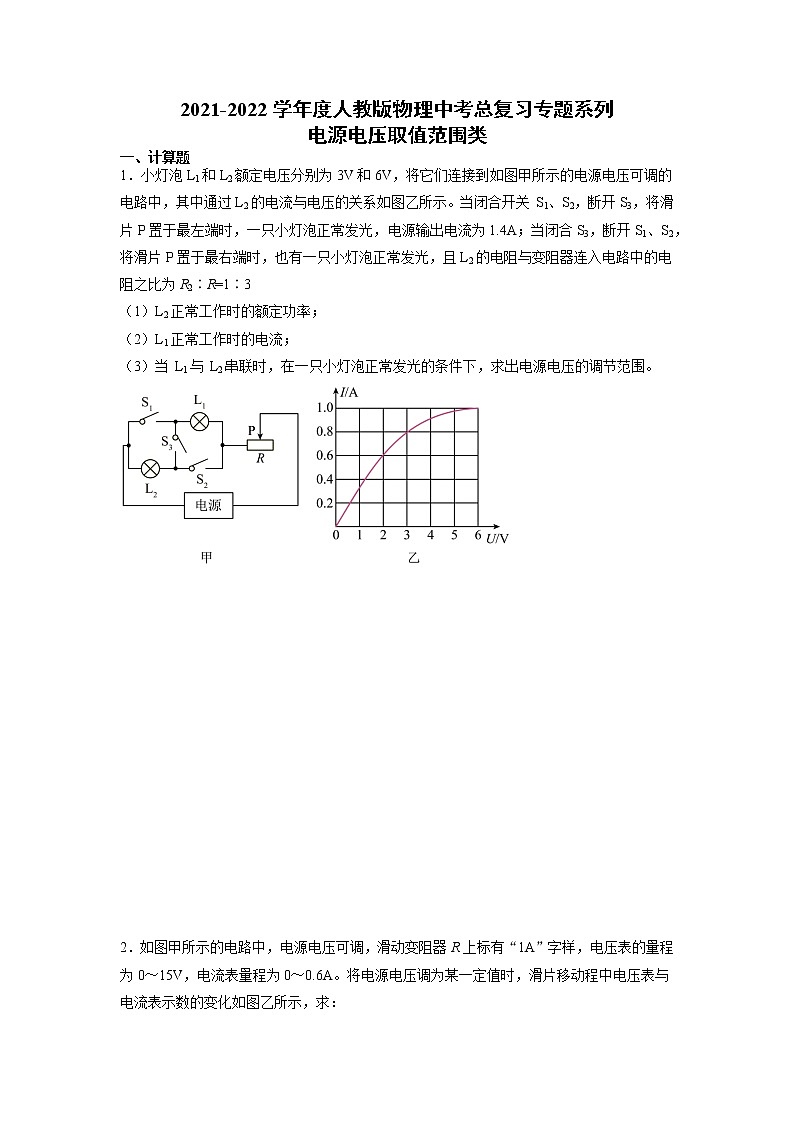

1．小灯泡L1和L2额定电压分别为3V和6V，将它们连接到如图甲所示的电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示。当闭合开关 S1、S2，断开S3，将滑片P置于最左端时，一只小灯泡正常发光，电源输出电流为1.4A；当闭合S3，断开S1、S2，将滑片P置于最右端时，也有一只小灯泡正常发光，且L2的电阻与变阻器连入电路中的电阻之比为R2∶R=1∶3
（1）L2正常工作时的额定功率；
（2）L1正常工作时的电流；
（3）当 L1与 L2串联时，在一只小灯泡正常发光的条件下，求出电源电压的调节范围。

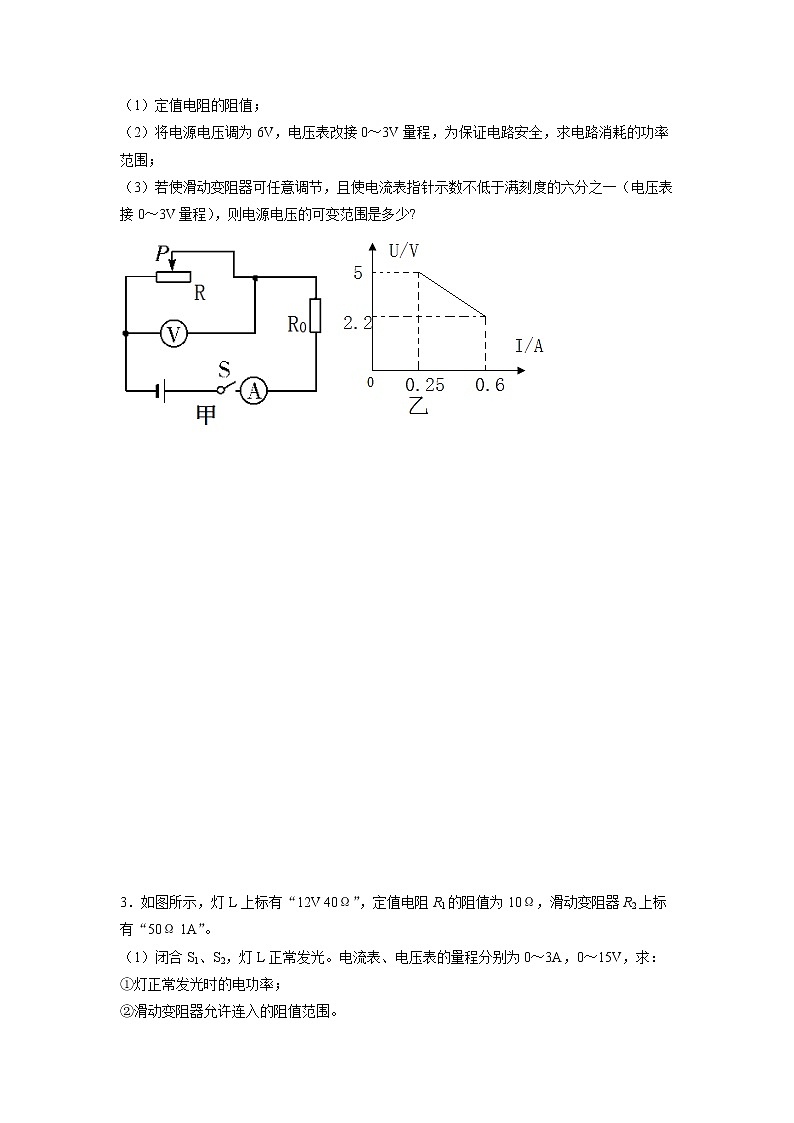

2．如图甲所示的电路中，电源电压可调，滑动变阻器R上标有“1A”字样，电压表的量程为0～15V，电流表量程为0～0.6A。将电源电压调为某一定值时，滑片移动程中电压表与电流表示数的变化如图乙所示，求：
（1）定值电阻的阻值；
（2）将电源电压调为6V，电压表改接0～3V量程，为保证电路安全，求电路消耗的功率范围；
（3）若使滑动变阻器可任意调节，且使电流表指针示数不低于满刻度的六分之一（电压表接0～3V量程），则电源电压的可变范围是多少?

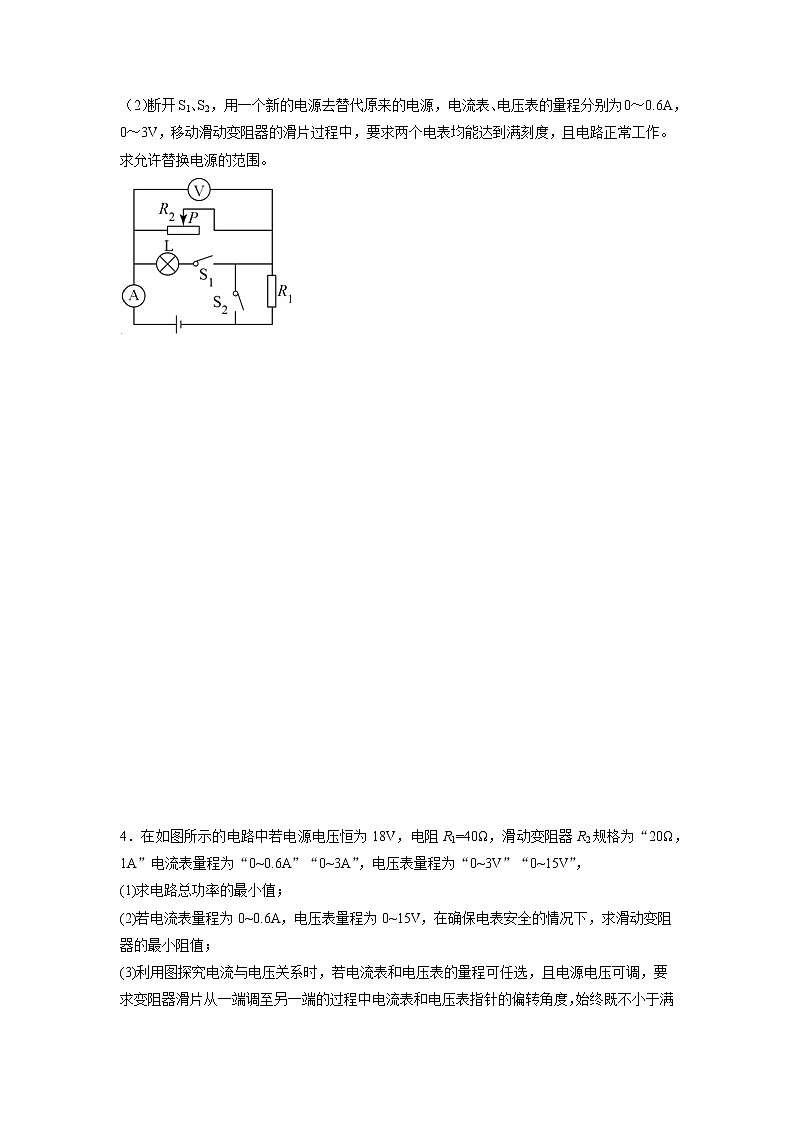

3．如图所示，灯L上标有“12V 40Ω”，定值电阻R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 1A”。
（1）闭合S1、S2，灯L正常发光。电流表、电压表的量程分别为0～3A，0～15V，求：
①灯正常发光时的电功率；
②滑动变阻器允许连入的阻值范围。
（2）断开S1、S2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A，0～3V，移动滑动变阻器的滑片过程中，要求两个电表均能达到满刻度，且电路正常工作。求允许替换电源的范围。
4．在如图所示的电路中若电源电压恒为18V，电阻R1=40Ω，滑动变阻器R2规格为“20Ω，1A”电流表量程为“0~0.6A”“0~3A”，电压表量程为“0~3V”“0~15V”，
(1)求电路总功率的最小值；
(2)若电流表量程为0~0.6A，电压表量程为0~15V，在确保电表安全的情况下，求滑动变阻器的最小阻值；
(3)利用图探究电流与电压关系时，若电流表和电压表的量程可任选，且电源电压可调，要求变阻器滑片从一端调至另一端的过程中电流表和电压表指针的偏转角度，始终既不小于满偏的三分之一又不能超过量程，求电源电压的取值范围？
5．如图所示电路中，电源电压可调，小灯泡标有“6V6W”字样，定值电阻R1为10Ω，滑动变阻器R2上标有“15Ω2A”的字样。（不考虑灯丝电阻随温度的变化）
(1)求灯丝的电阻。
(2)只闭合S1，调节电源电压，当灯泡正常发光时，电路消耗的功率。
(3)若只闭合S2，调节电源电压，移动变阻器滑片P，电压表示数在1~3V之间变化，求电源电压的调节范围。
6．如图所示，电源电压可调，小灯泡L上标有“6V 3W”的字样（灯丝电阻不变），电流表量程0~3A，电压表量程0~15V，滑动变阻器的规格为“100Ω lA”，求：
(1)当电源电压调至6V时，闭合，断开，电流表的示数为1.2A时，的阻值；
(2)当电源电压调至18V，闭合，断开，则在电路安全情况下，电路的功率范围；
(3)当断开，闭合时，移动滑动变阻器的滑片过程中，要求电路中能出现小灯泡L正发光和电压表能达到满量程并且电路安全。求电源电压的调节范围。
7．如图所示的电路，小灯泡标有“10V X”字样，小灯泡的U-I图像如图乙所示，定值电阻R1
