2022年中考物理总复习专题系列有关电冰箱问题（较易）

这是一份2022年中考物理总复习专题系列有关电冰箱问题（较易），共8页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
一、单选题

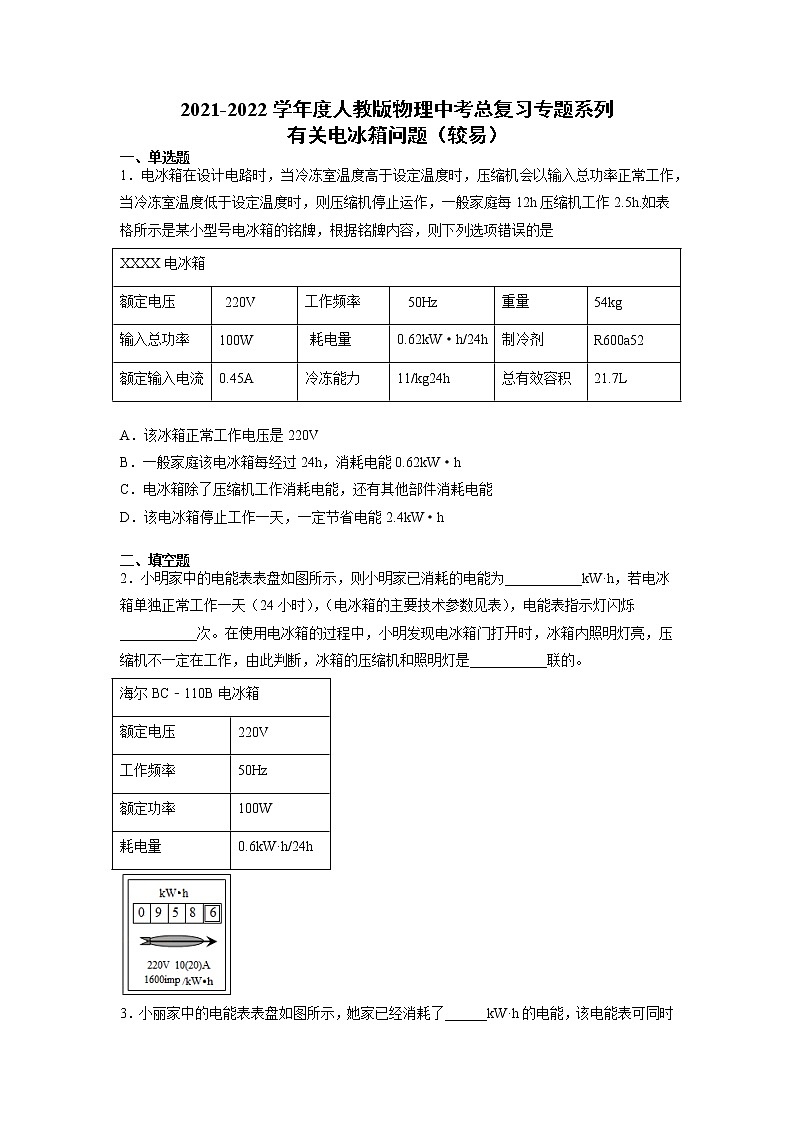

1．电冰箱在设计电路时，当冷冻室温度高于设定温度时，压缩机会以输入总功率正常工作，当冷冻室温度低于设定温度时，则压缩机停止运作，一般家庭每12h压缩机工作2.5h.如表格所示是某小型号电冰箱的铭牌，根据铭牌内容，则下列选项错误的是
A．该冰箱正常工作电压是220V
B．一般家庭该电冰箱每经过24h，消耗电能0.62kW·h
C．电冰箱除了压缩机工作消耗电能，还有其他部件消耗电能
D．该电冰箱停止工作一天，一定节省电能2.4kW·h
二、填空题
2．小明家中的电能表表盘如图所示，则小明家已消耗的电能为___________kW·h，若电冰箱单独正常工作一天（24小时），（电冰箱的主要技术参数见表），电能表指示灯闪烁___________次。在使用电冰箱的过程中，小明发现电冰箱门打开时，冰箱内照明灯亮，压缩机不一定在工作，由此判断，冰箱的压缩机和照明灯是___________联的。

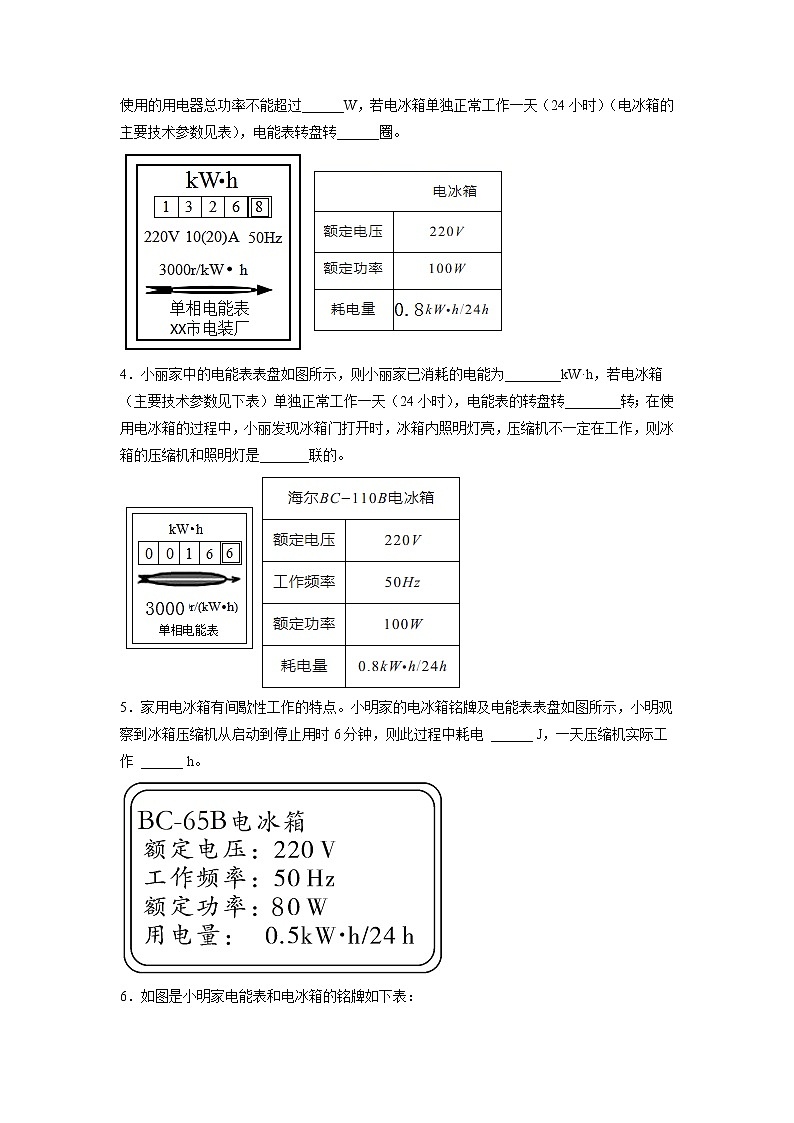

3．小丽家中的电能表表盘如图所示，她家已经消耗了______kW·h的电能，该电能表可同时使用的用电器总功率不能超过______W，若电冰箱单独正常工作一天（24小时）（电冰箱的主要技术参数见表），电能表转盘转______圈。
4．小丽家中的电能表表盘如图所示，则小丽家已消耗的电能为________kW·h，若电冰箱（主要技术参数见下表）单独正常工作一天（24小时），电能表的转盘转________转；在使用电冰箱的过程中，小丽发现冰箱门打开时，冰箱内照明灯亮，压缩机不一定在工作，则冰箱的压缩机和照明灯是_______联的。
5．家用电冰箱有间歇性工作的特点。小明家的电冰箱铭牌及电能表表盘如图所示，小明观察到冰箱压缩机从启动到停止用时6分钟，则此过程中耗电 ______ J，一天压缩机实际工作 ______ h。

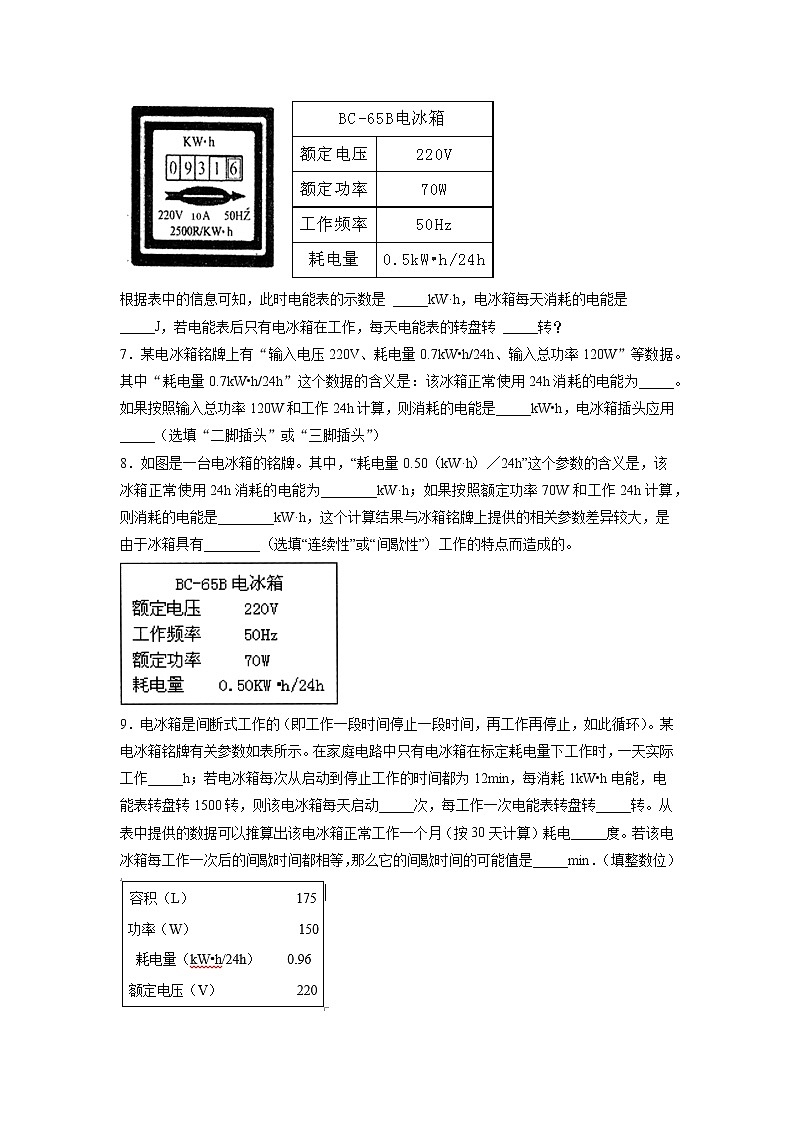

6．如图是小明家电能表和电冰箱的铭牌如下表：
根据表中的信息可知，此时电能表的示数是 _____kW·h，电冰箱每天消耗的电能是 _____J，若电能表后只有电冰箱在工作，每天电能表的转盘转 _____转？
7．某电冰箱铭牌上有“输入电压220V、耗电量0.7kW•h/24h、输入总功率120W”等数据。其中“耗电量0.7kW•h/24h”这个数据的含义是：该冰箱正常使用24h消耗的电能为_____。如果按照输入总功率120W和工作24h计算，则消耗的电能是_____kW•h，电冰箱插头应用_____（选填“二脚插头”或“三脚插头”）
8．如图是一台电冰箱的铭牌。其中，“耗电量0.50（kW·h）／24h”这个参数的含义是，该冰箱正常使用24h消耗的电能为________kW·h；如果按照额定功率70W和工作24h计算，则消耗的电能是________kW·h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有________（选填“连续性”或“间歇性”）工作的特点而造成的。
9．电冰箱是间断式工作的（即工作一段时间停止一段时间，再工作再停止，如此循环）。某电冰箱铭牌有关参数如表所示。在家庭电路中只有电冰箱在标定耗电量下工作时，一天实际工作_____h；若电冰箱每次从启动到停止工作的时间都为12min，每消耗1kW•h电能，电能表转盘转1500转，则该电冰箱每天启动_____次，每工作一次电能表转盘转_____转。从表中提供的数据可以推算出该电冰箱正常工作一个月（按30天计算）耗电_____度。若该电冰箱每工作一次后的间歇时间都相等，那么它的间歇时间的可能值是_____min．（填整数位）
10．电冰箱已经是普通使用的家用电器，下表所示小明家的是某电冰箱的主要技术参数，他家的电能表上标有“”的字样。
（1）液态制冷剂的冷冻室的管子里发生的物态变化名称是____________，此过程___________热量。
（2）该冰箱在2月份（28天）正常工作消耗的电能可将___________的水温度升高；
（3）如果该电冰箱每次每启动工作，电能表指示灯闪烁________次，一昼夜该冰箱共启动______次。
11．（1）在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是_____线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与_____连接起来；熔丝被熔断的一个原因是电路中用电器总功率过大，而另一个原因是电路发生了_____．
（2）如图所示电能表，表盘上标有“600revs/（kW•h）”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6min，电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是_____kW•h，功率是_____W．
参考答案
1．D
【详解】
A．由表格中数据可知，该冰箱的额定电压为220V，因此其正常工作时电压为220V，故A选项正确，不符合题意；
B．由表格中耗电量的数据可知，该冰箱正常情况下每经过24h，消耗电能0.62kW·h，故B选项正确，不符合题意；
C．电冰箱中，除了压缩机工作，还有比如照明灯也在工作，也会消耗电能，故C选项正确，不符合题意；
D．由铭牌可知，冰箱正常工作一天耗电0.62kW·h，故D选项错误，符合题意。
2．958.6 960 并
【详解】
[1]从电能表的铭牌可以看出：此时电能表的示数为958.6kW·h。
[2]根据表中数据可知，电冰箱一天消耗0.6kW·h，而电路消耗1kW·h电能时，电能表的指示灯闪烁1600次，所以0.6kW·h转盘就是转动
1600imp/(kW·h)×0.6kW·h=960imp
[3]因为冰箱的压缩机和照明灯工作时互不影响，所以它们是并联的。
3．1326.8 4400
【详解】
[1]电能表的读数为1326.8kW·h。
[2] 该电能表可同时使用的用电器总功率不能超过
则电能表可同时使用的用电器总功率不能超过。
[3] 若电冰箱单独正常工作一天（24小时）消耗的电能为0.8kW·h，故电能表转盘转
则电能表转盘转。
4．16.6 2400 并
【详解】
[1]电能表表盘上最后一位数字表示小数位，则小丽家已消耗的电能为16.6kW·h。
[2]电冰箱的耗电量为，则单独正常工作一天时电能表的转盘转圈数为
[3]在使用电冰箱的过程中，小丽发现冰箱门打开时，冰箱内照明灯亮，压缩机不一定在工作，说明各用电器工作时互不影响，则冰箱的压缩机和照明灯是并联的。
5．28800 6.25
【详解】
[1]由图知，电冰箱的额定功率，冰箱压缩机从启动到停止用时6分钟，则冰箱启动一次消耗的电能为
[2]由图知电冰箱一天的耗电量为，由可得一天压缩机实际工作的时间为
6．931.6 1.8×106 1250
【详解】
：（1）电能表的读数要注意数字的最后一格是小数位，故此电能表的示数是931.6KW?h．
（2）根据电冰箱的铭牌，电冰箱一天24h消耗的电能为0.5KW?h=0.5×3.6×106J=1.8×106J
（3）电冰箱一天消耗0.5KW?h，而电能表的转盘是消耗1KW?h转动2500转，所以0.5KW?h转盘就是转动1250转．
故本题答案为：931.6；1.8×106；1250．
7．0.7kW•h 2.88 三脚插头
【解析】
【分析】
根据电功的公式W＝Pt求解电功，电冰箱在实际工作时是不连续的，所以实际消耗和额定值是不同的。三孔插座中多出的一个孔是用来接地线的；
【详解】
耗电量0.7kW⋅h/24h是指的冰箱正常使用24h消耗的电能为0.7kW⋅h；由题目已知，输入功率为120W，则由公式W＝Pt＝0.12kW×24h＝2.88kW⋅h；若金属外壳的用电器外壳万一带电，为了让电流会通过导线导入大地，防止造成触电事故的发生；所以三孔插座中多出一个专门用于接地的孔，目的是为了让金属外壳与大地相连，因此接入电冰箱等家用电器都要使用三孔插座，电冰箱插头应用三脚插头。
8．间歇性
【解析】
【详解】
耗电量0.50（kW·h）／24h”这个参数的含义是，该冰箱正常使用24h消耗的电能为0.50kW·h；
如果按照额定功率70W和工作24h计算，则消耗的电能是：
W=Pt=0.07kW×24h=1.68kW·h；
电冰箱制冷是间歇性工作的，当温度降低到设定温度时，压缩机停止工作，温度升高到一定程度时，压缩机重新工作，所以这个计算结果与冰箱铭牌上提供的相关参数差异较大。
9．
【解析】
【详解】
（1）从表格可知，电冰箱一天的耗电量为W＝0.96kW•h，电功率为P＝150W＝0.15kW，∵P＝Wt，∴一天的实际工作时间为：t＝WP＝0.96kW•h0.15kW＝6.4h；（2）∵电冰箱每次从启动到停止工作的时间为：t′＝12min＝15h，∴电冰箱每工作一次消耗的电能为：W′＝Pt′＝0.15kW×15h＝0.03kW•h，一天启动次数：n＝0.96kW•h0.03kW•h＝32次；而电能表上标有1500r/kW•h，即每消耗1kW•h的电能，电能表的表盘转1500r，∴电表箱每工作一次电能表转盘转的圈数为：n＝0.03kW•h×1500r/kW•h＝45转；（3）一个月（按30天计算）耗电量：W月耗电＝0.96kW•h×30＝28.8kW•h；（4）∵在24h内，电冰箱压缩机的启动次数为32次，∴电冰箱压缩机停机的次数最少为n1＝31次，最多为n2＝33次．
【点睛】
（1）知道电冰箱一天的耗电量和电功率的大小可利用公式t＝WP计算出一天的实际工作时间．（2）知道电冰箱每次从启动到停止工作的时间，可利用公式W＝Pt计算出电冰箱每工作一次消耗的电能；知道一天耗电量，可求启动次数；再依据电能表的转动参数可求出电能表每工作一次转盘转过的圈数．（3）从表中提供的数据可知一天耗电量，可求一个月（按30天计算）耗电量；（4）知道电表箱一天的启动次数，可判断间歇次数．
10．汽化 吸收 576 90 40
【解析】
【详解】
（1）液态制冷剂在冷冻室的管子里发生的物态变化是汽化，此过程会吸收热量；
（2）根据电冰箱的主要技术参数知道，耗电量是：
所以，该冰箱在2月份（28天）正常工作消耗的电能是：，
若消耗的电能全部用于加热水，则，
由知道，加热的水的质量是：；
（3）根据电冰箱的主要技术参数知道，电冰箱正常工作功率是：，
电冰箱每次启动工作15min消耗的电能是：，
15min电能表指示灯闪烁次数是：，
实际一天工作时间是：
由于电冰箱每次启动工作的时间是：，
所以电冰箱的压缩机每天启动次数是：。
11． 火 大地 短路 0.1 1000
【解析】解：（1）测电笔接触火线时，氖管发光；接触零线时，氖管不发光．为了安全用电，电饭锅、电冰箱等有金属外壳的家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生．家庭电路电流过大的原因有两个：即短路和总功率过大．
（2）转盘转动60转消耗电能：W=kW•h=0.1kW•h；
空调机的功率：P=1kW=1000W．
点睛：600revs/（kW•h）表示的是电路中每消耗1kW•h的电能，电能表的转盘转600r，或者表示电能表每转1r，电路中消耗kW•h的电能，求出转盘转60r电路中消耗的电能，然后根据P求出空调机的功率．XXXX电冰箱
额定电压
220V
工作频率
50Hz
重量
54kg
输入总功率
100W
耗电量
0.62kW·h/24h
制冷剂
R600a52
额定输入电流
0.45A
冷冻能力
11/kg24h
总有效容积
21.7L
海尔BC﹣110B电冰箱
额定电压
220V
工作频率
50Hz
额定功率
100W
耗电量
0.6kW·h/24h
使用环境温度
额定电压
额定功率
耗电量
