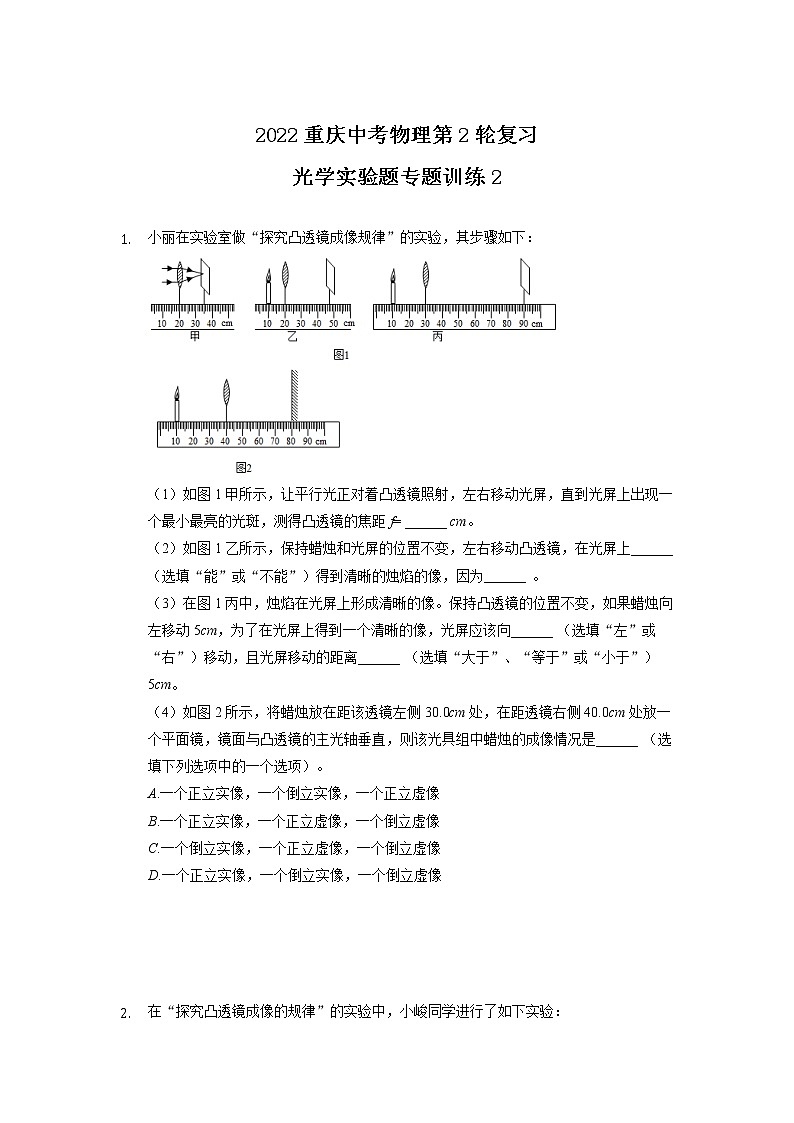

 2022重庆中考物理第2轮复习光学实验题专题训练2 小丽在实验室做“探究凸透镜成像规律”的实验，其步骤如下：

（1）如图1甲所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f= ______ cm。
（2）如图1乙所示，保持蜡烛和光屏的位置不变，左右移动凸透镜，在光屏上______ （选填“能”或“不能”）得到清晰的烛焰的像，因为______ 。
（3）在图1丙中，烛焰在光屏上形成清晰的像。保持凸透镜的位置不变，如果蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向______ （选填“左”或“右”）移动，且光屏移动的距离______ （选填“大于”、“等于”或“小于”）5cm。
（4）如图2所示，将蜡烛放在距该透镜左侧30.0cm处，在距透镜右侧40.0cm处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中蜡烛的成像情况是______ （选填下列选项中的一个选项）。
A.一个正立实像，一个倒立实像，一个正立虚像
B.一个正立实像，一个正立虚像，一个倒立虚像
C.一个倒立实像，一个正立虚像，一个倒立虚像

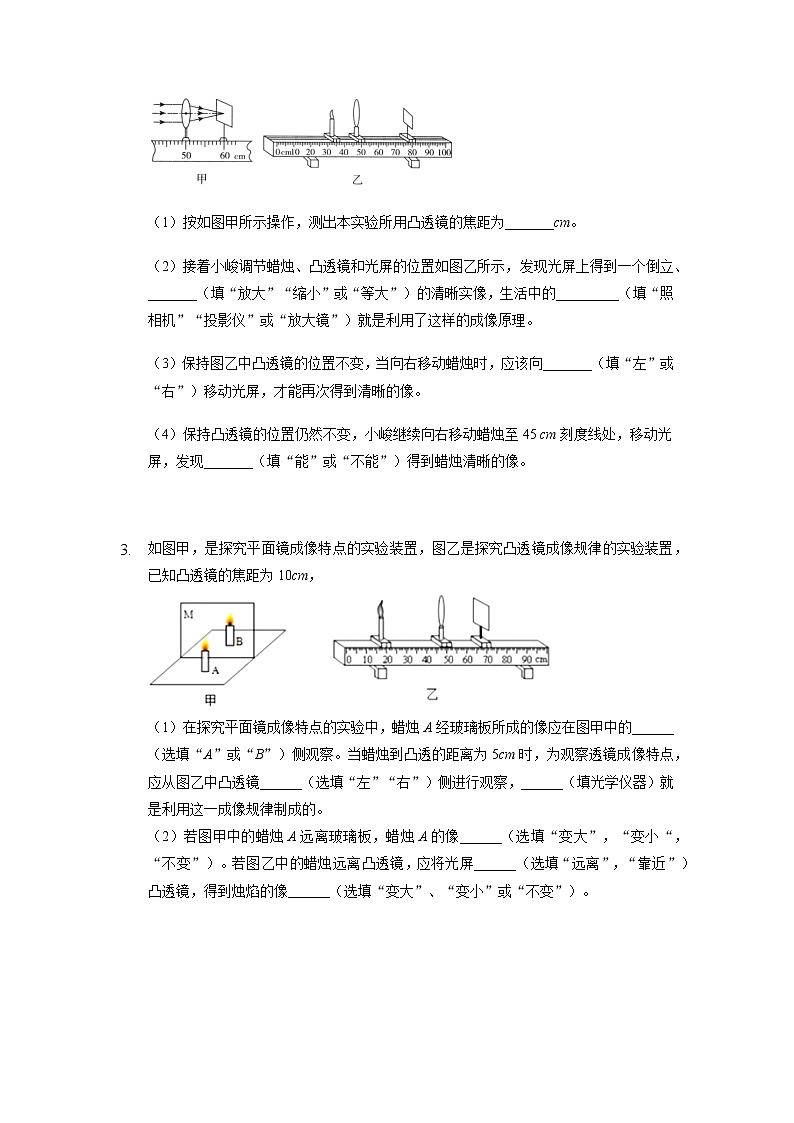

D.一个正立实像，一个倒立实像，一个倒立虚像    在“探究凸透镜成像的规律”的实验中，小峻同学进行了如下实验：（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为_______cm。（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、_______（填“放大”“缩小”或“等大”）的清晰实像，生活中的_________（填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。（3）保持图乙中凸透镜的位置不变，当向右移动蜡烛时，应该向_______（填“左”或“右”）移动光屏，才能再次得到清晰的像。（4）保持凸透镜的位置仍然不变，小峻继续向右移动蜡烛至45 cm刻度线处，移动光屏，发现_______（填“能”或“不能”）得到蜡烛清晰的像。 如图甲，是探究平面镜成像特点的实验装置，图乙是探究凸透镜成像规律的实验装置，已知凸透镜的焦距为10cm，

（1）在探究平面镜成像特点的实验中，蜡烛A经玻璃板所成的像应在图甲中的______（选填“A”或“B”）侧观察。当蜡烛到凸透的距离为5cm时，为观察透镜成像特点，应从图乙中凸透镜______（选填“左”“右”）侧进行观察，______（填光学仪器）就是利用这一成像规律制成的。

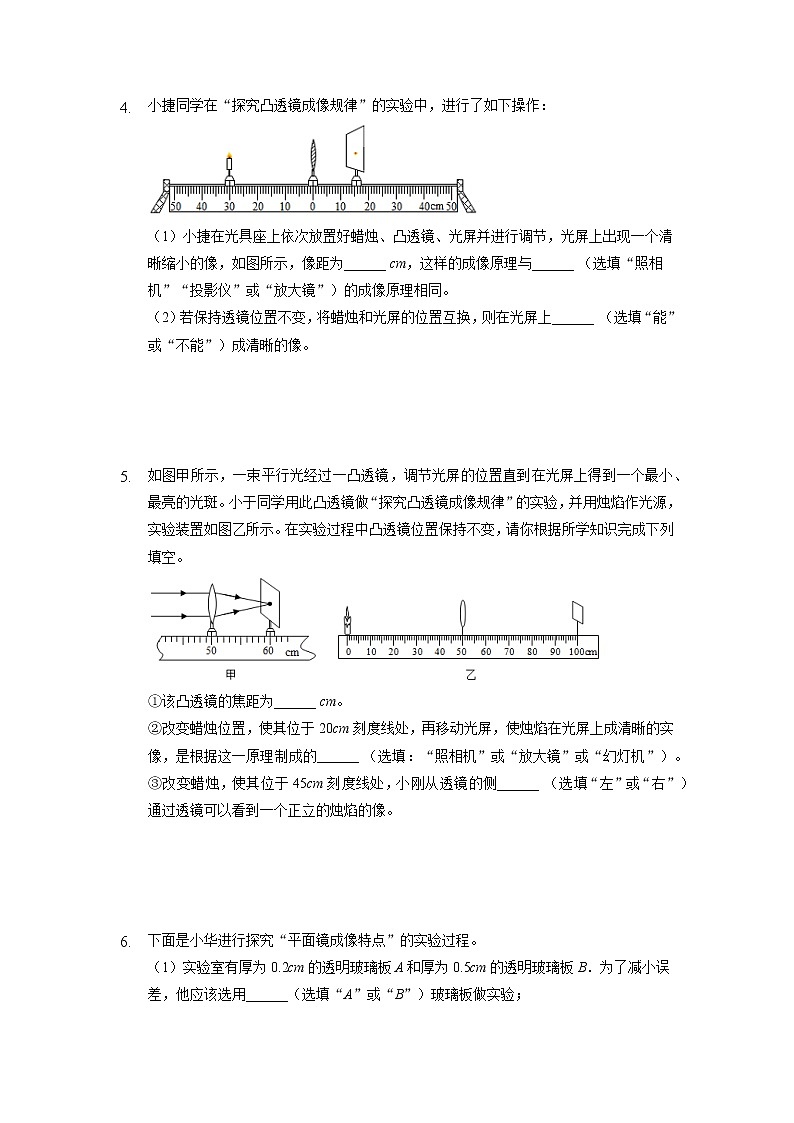

（2）若图甲中的蜡烛A远离玻璃板，蜡烛A的像______（选填“变大”，“变小“，“不变”）。若图乙中的蜡烛远离凸透镜，应将光屏______（选填“远离”，“靠近”）凸透镜，得到烛焰的像______（选填“变大”、“变小”或“不变”）。小捷同学在“探究凸透镜成像规律”的实验中，进行了如下操作：

（1）小捷在光具座上依次放置好蜡烛、凸透镜、光屏并进行调节，光屏上出现一个清晰缩小的像，如图所示，像距为______ cm，这样的成像原理与______ （选填“照相机”“投影仪”或“放大镜”）的成像原理相同。
（2）若保持透镜位置不变，将蜡烛和光屏的位置互换，则在光屏上______ （选填“能”或“不能”）成清晰的像。  如图甲所示，一束平行光经过一凸透镜，调节光屏的位置直到在光屏上得到一个最小、最亮的光斑。小于同学用此凸透镜做“探究凸透镜成像规律”的实验，并用烛焰作光源，实验装置如图乙所示。在实验过程中凸透镜位置保持不变，请你根据所学知识完成下列填空。

①该凸透镜的焦距为______ cm。
②改变蜡烛位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的实像，是根据这一原理制成的______ （选填：“照相机”或“放大镜”或“幻灯机”）。
③改变蜡烛，使其位于45cm刻度线处，小刚从透镜的侧______ （选填“左”或“右”）通过透镜可以看到一个正立的烛焰的像。  下面是小华进行探究“平面镜成像特点”的实验过程。
（1）实验室有厚为0.2cm的透明玻璃板A和厚为0.5cm的透明玻璃板B．为了减小误差，他应该选用______（选填“A”或“B”）玻璃板做实验；
（2）为了便于观察，该实验最好在______（选填“较明亮”或“较黑暗”）环境中进行；
（3）如图所示，把点燃的A蜡烛放在玻璃板的前面，可以看到它在玻璃板后面的像，如果将A蜡烛向玻璃板靠近，像的大小会______（选填“变大”“不变”或“变小”）；
（4）如果在A蜡烛像的位置上放一张白纸板做屏幕，则在白纸板上______（选填“能”或“不能”）承接到A蜡烛的像。这说明平面镜所成的像是______像。   在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有______作用，该凸透镜的焦距是______cm。
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中的原因是______。
（3）调整正确后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、______的实像（填写像的性质），则______（填光学仪器）就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向______（选填“靠近”或“远离”）透镜的方向移动。
如图所示，在研究光的反射规律的实验中，平面镜M平放在平板上，E、F是两块粘接起来的硬纸板，硬纸板可绕垂直于镜面的接缝ON转动：

①如图甲所示，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线，把半面纸板F向后折，如图乙所示，则反射光线的位置______（选填“改变”或“不改变”），在纸板F上______（选填“能”或“不能”）看到反射光线；
②我们可以从各个角度看见黑板上写的字，是因为光在黑板上发生了漫反射，光在发生漫反射时______（选填“遵循”或“不遵循”）光的反射规律。  沃艾依钟同学在做光学实验时，他先将焦距为10cm的凸透镜A按照如图所示的位置摆放。此时光屏上呈现烛焰清晰的像。

①上述光屏上所成的像______（选填“放大”、“等大”或“缩小”）的实像。
②将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有______（选填“会聚”或“发散”）作用。透镜B能用来矫正______（填“近视眼”成“远视眼”）。在探究“凸透镜成像规律”的实验中：

（1）如图甲，平行光正对凸透照射，光屏上出现一个最小最亮的光斑，如图乙，光屏上呈现清晰的像，此像的性质是______的实像（选填“放大”或“缩小”），若保持蜡烛和光屏位置不变，移动凸透镜至______cm刻度线处，光屏上能再次呈现清晰的像；
（2）课后，小丽和小明又尝试，当他们相距2m，通过同一块焦距为15cm的凸透镜观看对方，小明好通过透镜能看到小丽眼睛正立的像，如图丙，则下列说法中不正确的是______；

A．此时小丽的眼睛在凸透镜的一倍焦距以内
B．若图片中小丽将凸透镜水平向右移动一定距离，小明看到正立的像可能变大
C．小丽从凸透镜中看不到小明的像
D．小丽从凸透镜中看到小明倒立缩小的像      如图（a）所示是小越同学“探究平面镜成像特点”的实验装置：
①实验器材有：带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺各一，两支外形相同的蜡烛A和B．选用玻璃板代替镜子，主要是为了便于确定像的______；
②当蜡烛A向玻璃板靠近时，蜡烛A像的大小______（选填“变大”、“变小”或“不变”）；
③如图（b）所示是小越同学的实验记录结果，她通过分析一组实验记录的结果，就得出像与物到玻璃板的距离相等，像与物的连线与玻璃板垂直的结论。小越得出结论的方法______（选填“合理“或“不合理”）。
如图所示，在“探究凸透镜成像的规律”实验中：
①组装实验器材时，要使烛焰的中心和______的中心位于凸透镜的主光轴上；
②若烛焰在凸透镜前30cm处，在凸透镜的另一侧距透镜20cm的光屏上得到了一个清晰的像，这个像的特点是______；
A．倒立、放大的实像
B．倒立、缩小的实像
C．正立、放大的虚像
D．正立、缩小的虚像
③如果要估测该凸透镜的焦距，可以让烛焰距离凸透镜足够______（选填“远”或“近”），此时像距就近似等于焦距。     小薇同学探究凸透镜和平面镜的成像规律：
（1）先将光具座上蜡烛的烛焰、凸透镜、光屏三者中心调至______；
（2）移动蜡烛，光屏上呈现了烛焰的清晰像，如图所示，生活中的______（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理；
（3）她想用大小合适的玻璃板替换凸透镜探究平面镜成像规律，现有厚、薄两块玻璃板，应选择较______的玻璃板；
（4）再取两支相同的蜡烛是为了比较像与物的______关系；光具座上的刻度可以方便比较像与物到玻璃板的______关系。
（1）如图甲所示，是小明“探究物质熔化规律的实验装置。
①实验中通过水对试管加热，而不是直接加热试管，其主要目的是______。
②实物每隔1分钟记记录一次物质的温度及对应状态，并记录数据，作出温度随时间变化的图象，如乙所示。由图象可知：读物质在博化过程中吸收热量。温度______，该物质是晶体。
③比较图象中AB段与CD段可知：该物质在______（选填“AB”或“CD）段吸热能力强。
（2）在“探究凸透镜成像规律”实验中，凸透镜焦距为10cm。蜡烛、透镜和光屏的位置如图所示，
①图中光屏上星一情斯的像，该像是倒立，______（选填“放大”。“等大”或“座小”）的实像。
②图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向______（选填“左”或“右“）移动。
③图中固定透镜位置不变，将娟烛移到45cm刻度线处，移动光屏______（选填“能”或“不能“）承接到像。 在学完凸透镜成像规律后，小明选择了一块焦距未知的凸透镜进行探究。

（1）为测量凸透镜焦距，他让一束平行光沿主光轴射向凸透镜，调节光屏位置直到在屏上得到一个______的光斑，如图甲所示，则凸透镜的焦距f=______cm；
（2）如图乙所示，蜡烛在光具座上A处时，可在B处的光屏上成一清晰的像，所成像为倒立、______实像，此时所成的像与______所成的像性质相同（选填“照相机”、“投影仪”或“放大镜”）。若把蜡烛从A处向右移动距离s到C，为在光屏上再次成清晰的像，他应将光屏向______移动。若光屏移动距离为s′，则s′______s（选填“＞”、“＜”或“=”）。某小组进行“探究凸透镜成像规律”的实验：
（1）由图甲可知，该透镜的焦距是______ cm．
（2）实验前，要调节蜡烛火焰、透镜和光屏中心在______ ，目的是使像呈现在光屏中心．
（3）如图乙所示，若在光屏上（光屏未画出）得到清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四点中的______ 点，此成像规律应用在实际生活中的应用是______ ．
（4）小莉同学将自己的近时眼睛镜片放在蜡烛与凸透镜（靠近凸透镜）之间（如图丙所示），小明移动透镜和光屏，直到在光屏上得到一个倒立缩小的清晰的像，将近视镜片取下，发现光屏上的像变模糊了，
①为了使屏上的像重新变得清晰，在不移动凸透镜位置的前提下，小华应将光屏向______ （靠近/远离）透镜方向移动．
②下列四个选项中，正确表示小莉同学近视眼成像和矫正情况的是______

A．乙　　甲　　　　　　　　　　　B．丙　　甲　　　　　C．乙　　丁　　　　　D．丙　　丁．
（5）实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向______ （选填“上”或“下”）方移动．
（6）王老师用发光二极管制作了一个“F”形光源（如图甲）代替蜡烛，放在离透镜30cm处，则光屏上得到的清晰像的形状应该是图乙中的______ （填序号）．
